电子警察系统施工组织设计方案

施工单位:

日期:2015-03-18

第一章项目概述

1.1 项目背景

随着机动车保有量的不断增加,交通违法行为日益增多,尤其是机动车闯红灯、超速等行为对行人和其他车辆带来重大安全威胁。电子警察系统目的在于通过现代的电子监控手段对闯红灯等违法行为,实现违法自动取证,从而缓解日益繁忙的交通管理与警力不足之间的矛盾,增加执法的覆盖范围,使执法行为不受气候、时间等因素的影响,对发现的违法行为及时处理,进一步规范城市交通秩序及驾驶员行为。

随着铜仁城市规模和人口数量逐步向大中型城市转变,随之而来的交通问题也变得尤为突出。利用先进的智能交通技术手段,建设智能电子警察系统将会对交通违法行为形成强大的威慑效果,可以促使广大驾驶员驾车时不敢稍有懈怠,遵章驾驶,交通安全得以提高,交通拥堵得以缓解,同时减轻了交通民警的工作强度,大大节省了用于纠违和处置突发事件的警力。

1.2 需求分析

《中华人民共和国道路交通安全法》中对以下违法行为进行了定义,这也正是本次闯红灯电子警察系统建设需要解决的核心问题:

违法代码 1301—机动车逆向行驶的;

违法代码 1302—机动车不按交通信号灯规定通行的;

违法代码 1042—机动车不按规定车道行驶的;

违法代码 1018—机动车不在机动车道内行驶的;

违法代码 1230—机动车违反禁止标线指示的;

违法代码 1025—遇前方机动车停车排队等候或者缓慢行驶时,在人行横道、网状线区域内停车等候的。

围绕着闯红灯电子警察系统建设需要解决的核心问题,铜仁市通过实际需求调研,梳理出主要需求如下:

?违法驾驶行为自动抓拍记录

系统应能清晰记录车辆经过路口时的照片,实现对多种违法行驶行为车辆的进行实时监视、抓拍、识别、记录保存,并附加绿灯卡口功能,清晰辨别车身、车牌号。自动详实记录机动车经过的地点、行驶方向、经过时间、号牌号码、号牌颜色、车辆类型等内容。

?联网布控、实现对黑名单车辆的布控稽查

系统不仅可以实现对违法行为的抓拍记录处罚,还可以通过绿灯卡口功能实现对各种被盗抢车辆、交通肇事车辆等黑名单车辆可实现联网布控,发现可疑车辆可自动报警。并可以为 PGIS 平台提供接口和数据,通过图形化的方式直观显示车辆运行的路径。

?多系统融合、更大发挥智能交通系统综合效果

电子警察系统可以实现与交通相关系统的对接和信息融合,与包括信号灯系统、诱导屏分布系统、视频监控系统、应急指挥系统等进行综合,实现交警对交通及车辆的综合智能化管理。

?交通信息采集、优化交通流量

机动车的车型、车种等信息反映了道路交通流的车辆结构和组成,通过采集道路

3

交通流的等信息,交警可以掌握不同地域号牌车辆、不同营运性质车辆、以及不同车型车辆的时空分布状况,为信号灯控制、交通疏导提供有效数据。

?全天候现场记录,明晰交通事故责任

系统不仅可对违法车辆自动抓拍,还可实现对路口高清录像。路口车辆交汇,交通状况复杂多变,容易发生交通事故,系统通过抓拍图片及高清录像方式实时记录现场情况,对交通事故责任认定,提供了有力证据。

?非现场执法,提高违法处罚的智能化、便捷性

系统不仅具有非现场执法,违法车辆的自动抓拍记录,还可实现通过交通管理平台对抓拍数据的一系列筛选、审核、复审、发布等流程,智能便捷地将违法信息通过专门的发布平台进行公布,实现交警队交通管理的严肃性、高效性和便捷性。

1.3 建设目标

智能电子警察系统应为交通管理部门带来以下核心业务目标:

1) 减少因闯红灯、不按导向行驶、压黄\白实线、禁停、逆行、机占非、公交车道、反向车道等违法驾驶行为而造成的交通事故、堵塞和交通混乱;

2) 为交通肇事逃逸和涉车案件等提供线索和证据;

3) 交通疏导的组织和管理:在早晚交通高峰期,由于车流和人流的相对集中,路面交通的压力非常大,通过图像监控系统可以全面直观地掌握全区路面上交通拥堵情况,通过流量监控,可以明确的掌握道路流量数据,能及时发现诱发交通堵塞的苗头,以及堵塞路口路段,在第一时间找出解决方案进行处置和疏导,并在掌握全局交通状况下,可实施正确的分流的措施,提高交通畅通度;

4) 提醒机动车驾驶员自觉遵守交通法,增强安全意识;

5) 通过电子警察的威慑作用,督促驾驶员遵章驾驶,消除交通隐患,创建安全、和谐的交通秩序。

6) 通过本期建设,前端监控点基本覆盖创新海岸A区一标段主要交通路口,并

将县(市)建设的系统监控点纳入到统一的专网内,形成一套高度信息共享的综合管理系统,系统管理平台除了对常规功能进行深化外,还要具有以下这些功能,即具有较强管理功能,实现流媒休直播点播管理、报警与监控资料存储管理、报警与监控系统统一管理及电子地图等功能;具有警视联动及快速检索等功能;具有综合运维管理功能,包括图像智能巡检和系统设备资源的统一管理;形成案(事)件报警与监控信息的管理等。系统要具有高度开放性、灵活性、兼容性和安全性;具有坚实如磐系统架构;具有海量数据的高效管理与快速检索;具有较低存储设备故障及节能设计;强大的网管功能;先进、实用的智能分析技术;先进、实用的数据挖掘技术;面向公安系统的整合应用,为公安机关提供视频控制资源和“大情报”、“警综”等业务系统提供数据资源。从而全面提升系统的应用和运维水平,切实提高系统的可用度和实战功能、形成强大的警力,形成核心战斗力,为社会治安的防范打击功能提供强力的技术支撑。

7) 前端监控点布局更加合理,防范更加严密

8)本期建设的前端监控点经过反复调研论证,充分考虑案件多发地段、交通繁忙路口、大型活动场所、商贸集中区、重点要害部位等的治安需求,按照点、线、面相结合的原则,形成城市出入口包围圈、城市中心核心圈、交通干道辐射圈的纵深防护格局。

9)监控效果更加理想

10)本期建设的前端监控点基本上采用高清摄像机,晚上灯光不足的监控点采用红外摄像机或增加其他补光设备。

1.4 建设内容

通过现场勘查与调研,主要在以下路口规划建设高清智能闯红灯电子警察系统和安全监控系统,符合本市的交通管理需求,对违法行驶行为进行有效遏制,减少交通拥堵和交通事故发生,提高社会治安管控的威慑力。

1 )前端点位建设

5

智慧交通电子警察系统技术方案

智慧交通电子警察系统 技术方案

目录 第一章建设原则 (1) (一)加强指导、统筹规划 (1) (二)面向需求、重点突出 (1) (三)互联互通、资源共享 (1) (四)求实勿虚、提升服务 (1) (五)覆盖全局,深化应用 (1) 第二章总体框架 (2) 第三章电子警察系统 (3) 1.系统建设分布 (3) 2.技术选型 (4) 3.系统结构 (4) 4.系统功能 (5) 5.系统关键技术指标 (7)

第一章建设原则 (一)加强指导、统筹规划 智能交通系统是一项巨大的系统工程,具有多元化、层次化、多学科交叉的特点,具有很强的广泛性和综合性,涉及政府、企业多个层面,必须在统一领导下进行统筹规划建设,使各单位遵照统一的规范建设,充分发挥整体作用和整体效益,充分运用云计算等先进技术,同时避免重复建设和开发,确保交通智能化建设的顺利实施。 (二)面向需求、重点突出 ITS 建设项目要根据交通运营与管理的需要,满足社会公众对交通行业信息的要求,加强智能管理信息系统特别是公共交通相关信息系统的开发利用,讲求实效,以应用促发展。项目建设要突出重点、分层建设、各负其责、共同发展、稳步推进,要根据实际情况和发展需求,制订项目实施计划,分步实施。 (三)互联互通、资源共享 把握“十二五”时期经济社会发展的新形势、新任务、新要求,从交通运行系统的全局出发进行ITS 建设,对各部门现有的基础资源加以整合,统一管理资源,避免交通行业内部资源分隔、各自为政,进而理顺各交通部门间信息交互关系,实现交通信息网络的互联互通和资源共享。 (四)求实勿虚、提升服务 坚持以人为本,以具有鲜明时代特征和行业特点的交通信息服务为重点,以智能交通信息化工程为推手,以支撑解决行业发展中的重大经济社会问题为宗旨,以需求、效果并重为导向,加快推进交通信息服务规范化、产业化发展,推动建立丰富实用、经济便捷的综合交通信息服务体系,使交通信息真正服务于民。 (五)覆盖全局,深化应用 以信息化覆盖智能交通现代化建设的全局,实现信息技术在智能交通系统运行监测、管理与服务领域的深度渗透与融合,加速推进深化应用,促使智能交通信息化在加快转变发展方式中发挥更重要的牵引和支撑作用,有效提高智能交通的发展质量和效益。

电子警察施工方案计划

濮阳市电子警察系统实施方案

哈尔滨新中新电子股份有限公司 2010年8月23日 目录 1 项目简介 (4) 2 系统整体结构 (4) 3 闯红灯抓拍前端方案 (5) 3.1 前端系统组成 (5) 3.2 设备及电缆配置 (5) 3.3 施工注意事项 (7) 3.4 施工示意图及设备配置表 (8)

4 卡口超速前端方案 (10) 4.1 前端系统组成 (10) 4.2 施工注意事项 (13) 4.3 施工示意图及设备配置表 (12) 5 后台方案 (20) 5.1 后台系统组成 (20) 5.2 设备配置 (21) 5.3 后台软件 (27)

1 项目简介 濮阳市固定电子警察系统主要由47个路口的卡口式闯红灯抓拍设备、6个路段卡口+超速设备,通信设备以及配套的指挥中心软硬件系统组成。 卡口式闯红灯抓拍设备要求实现卡口功能、左转压黄线抓拍功能、闯红灯抓拍功能。 卡口+超速抓拍设备具备卡口功能、超速抓拍功能。采用单车道雷达测速及定位。 所有控制主机均安装在后台。 2 系统整体结构 机架式光端机 光端机 阵列 指挥中心千兆局域网 光 纤 违法数据库服务器 卡口工作站 录入比对服务器 Web服务器 卡口工作站维护工作站应用工作站 公安网 车管数据库服务器驾管数据库服务器 非现场执法系统黑名单数据库 安全接入平台 或网闸 高清 卡口数据库服务器 电子警察系统 IP SAN 通信转换 模块 R S 2 3 2 100Base-T 光端机 高清 地感 线圈车检器 通信转换 模块 R S 2 3 2 100Base-T 光纤 机架式工控机机架式工控机 R S 2 3 2 R S 2 3 2 机架式通信模块机架式通信模块 标清 卡口式闯 红灯抓拍 卡口+超 速抓拍

电子警察施工方案

濮阳市电子警察系统实施方案 哈尔滨新中新电子股份有限公司 2010年8月23日

目录 1项目简介 (3) 2系统整体结构 (3) 3闯红灯抓拍前端方案 (4) 3.1前端系统组成 (4) 3.2设备及电缆配置 (4) 3.3施工注意事项 (6) 3.4施工示意图及设备配置表 (6) 4卡口超速前端方案 (8) 4.1前端系统组成 (8) 4.2施工注意事项 (9) 4.3施工示意图及设备配置表 (12) 5后台方案 (14) 5.1后台系统组成 (14) 5.2设备配置 (15) 5.3后台软件 (19)

232 232 光纤 R S 232 R S 232 1 项目简介 濮阳市固定电子警察系统主要由 47 个路口的卡口式闯红灯抓拍设备、6 个 路段卡口+超速设备,通信设备以及配套的指挥中心软硬件系统组成。 卡口式闯红灯抓拍设备要求实现卡口功能、左转压黄线抓拍功能、闯红灯 抓拍功能。 卡口+超速抓拍设备具备卡口功能、超速抓拍功能。采用单车道雷达测速及 定位。 所有控制主机均安装在后台。 2 系统整体结构 卡口式闯 红灯抓拍 卡口+超 速抓拍 标清 地感 线圈 车检器 高清 100Base -T 通信转换 高清 100Base -T 通信转换 模块 光端机 模块 光端机 光纤 机架式光端机 电子警察系统 机架式通信模块 机架式通信模块 阵列 IP SAN 违法数据库服务器 卡口数据库服务器 机架式工控机 机架式工控机 录入比对服务器 车管数据库服务器 驾管数据库服务器 公安网 指挥中心千兆局域网 安全接入平台 或网闸 卡口工作站 卡口工作站 维护工作站 应用工作站 Web 服务器 非现场执法系统 黑名单数据库

电子警察施工组织方案

目录第1章概况 (229) 1.1项目背景 (229) 1.2建设目标 (229) 1.3系统设计依据及原则 (230) 231 233 233 233 233 237 244 244 244 244 3.4系统功能要求 (244) 3.5主要设备技术指标 (246) 第4章网络传输系统 (248) 4.1网络传输系统结构 (248) 4.2网络的选择 (248)

第5章系统主要性能指标 (249) 第6章系统关联与接口协议 (251) 6.1系统关联 (251) 6.2系统接口协议 (252) 第7章市政配套工程 (268) 268 268 269 269 269 270 270 271 273 274

第1章概况 1.1项目背景 近年来,随着经济社会的快速发展,XX的机动车和驾驶员拥有量迅猛增长,道路的增长幅度远远低于机动车及驾驶员数量的增长,交通参与者的交通法制意识参差不齐,道路交通设施的不完善,使道路交通管理工作难度越来越大。 建设“道路交通技术监控系统”,是全面提高公安交通管理水平、加强社会综合治安综合治理、强化交警管理责任制、建立长期有效的管理机制的重要举措,也是公安机关树立文明形象,提高交警素质,提高办事效率、工作透明度,加强社会监督,达到党和群众满意的需要,对于扭转交通管理消耗、疲于应付的被动局面具有不可估量的作用。

1.2建设目标 项目在XX的交通要道建设多功能闯红灯自动记录系统、视频监控手动违法抓拍取证系统等系统。系统建成后将在以上路段起到“一降两保”(降事故,保安全,保畅通)的作用,同时为交通管理部门提供重要的道路交通信息,为交通管理措施的制定提供参考数据;通过系统的车辆记录功能,还将为公安部门打击各类机动车犯罪行为提供重要线索,在打击涉及机动车犯罪行为方面起到重要作用。通过XX交警大队道路交通技术监控系统管理平台 1 2 3 4 5)发布卡口布控信息,配合相关部门收集违法资料; 1.3系统设计依据及原则 1.3.1主要设计依据 本设计遵循相关的标准和规范:

智能化电子警察系统解决方案

智能电子警察系统解决方案 一.项目背景及意义 随着社会经济发展,交通在人类经济、社会活动中的地位日益显著。交通管理的层次和质量更是与人们生活密切相关,直接影响城市(地区)的投资环境或城市形象。因此,如何改善交通状况和提升交通管理水平等方面的问题引起了城市交管部门的高度重视。 交通管理涉及交通各个方面,城市智能交通建设水平的高低,直接影响着交通管理成效的好坏,一个较为完善的城市智能交通管理监控体系,应由交通流量检测、道路实时监控、车辆行驶诱导、城市车辆OD调查和电子警察等部分组成。电子警察作为其中重要部分,在规行车人员正确的驾车意识,杜绝违章行为,打击被盗抢和违规车辆等方面具有非常重要作用。与传统人工值守各个路口方法相比,电子警察具有24小时不间断监视控制和杜绝执法过程中的人为干扰因素等特点,正是因为这个原因,许多地方已经安装了电子警察协助交通管理,电子警察已经在交通管理中发挥重要作用。 由于电子警察的监视结果将作为交通执法依据,所抓拍的现场违章情况将作为交通处分的原始凭证。因此,电子警察对车辆违章判定的准确性极为重要,既不能让违章者漏网,也不能误判违章,同时,由于电子警察是24小时不间断运行的,因此要求整套系统的可靠性极高。

二.智能电子警察系统的功能 1.查询车辆 在路口方向为绿灯状态时,系统自动识别通过车辆的牌照,并把识别出的车牌与后台数据库连接,查询出车辆是否有违章历史及接受处罚情况。同时与报警联动装置连接,及时告警值班人员违章车辆通过情况。 2.电子警察 在路口方向为红灯状态时,系统启动电子警察装置,准确感知判定车辆违章情况(包括:车辆闯红灯、压停车线和双黄线、违章调头、逆行等),及时反馈到车牌识别系统。车牌识别系统在识别出车辆车牌同时,记录下车辆的违章照片。 3.路口监控 在实现电子警察和车辆查询的同时,在交通指挥中心可任意监视路口其他方向的交通实时情况。 三.系统解决方案。 1.车辆查询 实现车辆查询的交通科技产品是三宝科技股份研制的“神保”系列产品---车牌识别系统,该系统须配备摄像机一台,针对车辆疏密的不同情况,一个摄像机可适应一个车道或两个车道,提倡配置为:一个车道配置一台摄像机、一套车牌识别系统。

电子警察的施工方案

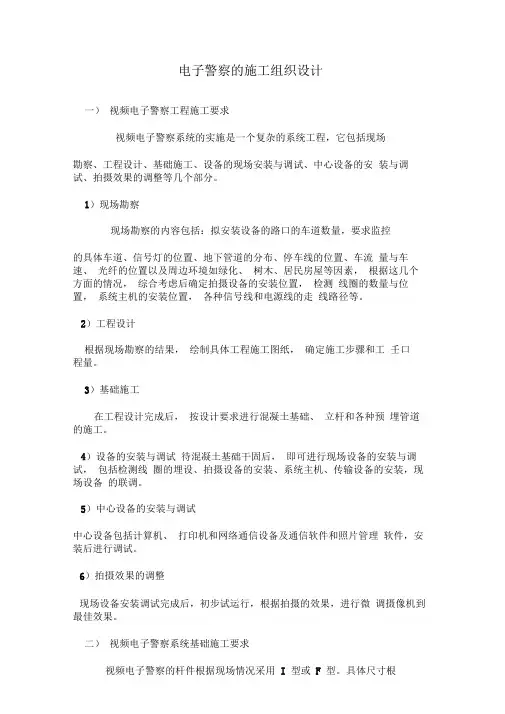

电子警察的施工组织设计 (一)视频电子警察工程施工要求 视频电子警察系统的实施是一个复杂的系统工程,它包括现场勘察、工程设计、基础施工、设备的现场安装与调试、中心设备的安装与调试、拍摄效果的调整等几个部分。 (1)现场勘察 现场勘察的内容包括:拟安装设备的路口的车道数量,要求监控的具体车道、信号灯的位置、地下管道的分布、停车线的位置、车流量与车速、光纤的位置以及周边环境如绿化、树木、居民房屋等因素,根据这几个方面的情况,综合考虑后确定拍摄设备的安装位置,检测线圈的数量与位置,系统主机的安装位置,各种信号线和电源线的走线路径等。 (2)工程设计 根据现场勘察的结果,绘制具体工程施工图纸,确定施工步骤和工程量。 (3)基础施工 在工程设计完成后,按设计要求进行混凝土基础、立杆和各种预埋管道的施工。 (4)设备的安装与调试 待混凝土基础干固后,即可进行现场设备的安装与调试,包括检测线圈的埋设、拍摄设备的安装、系统主机、传输设备的安装,现场设备的联调。 (5)中心设备的安装与调试 中心设备包括计算机、打印机和网络通信设备及通信软件和照片管理软件,安装后进行调试。 (6)拍摄效果的调整 现场设备安装调试完成后,初步试运行,根据拍摄的效果,进行微调摄像机到最佳效果。(二)视频电子警察系统基础施工要求 视频电子警察的杆件根据现场情况采用I型或F型。具体尺寸根据现场情况来定。架设杆件
