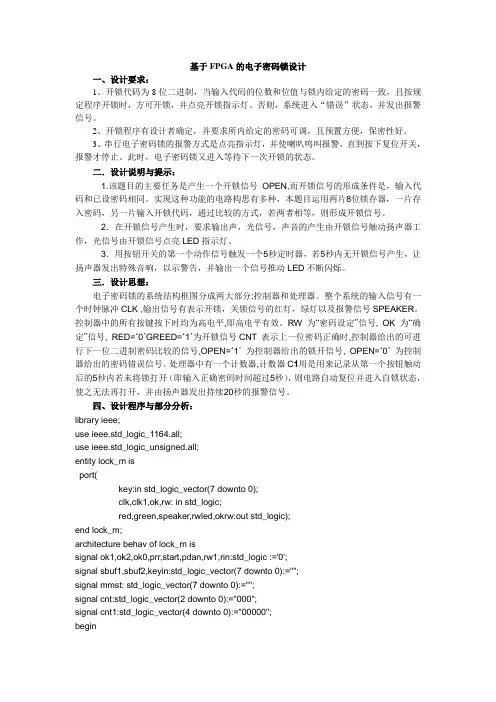

基于FPGA的电子密码锁设计一、设计要求：1、开锁代码为8位二进制，当输入代码的位数和位值与锁内给定的密码一致，且按规定程序开锁时，方可开锁，并点亮开锁指示灯。
否则，系统进入“错误”状态，并发出报警信号。
2、开锁程序有设计者确定，并要求所内给定的密码可调，且预置方便，保密性好。
3、串行电子密码锁的报警方式是点亮指示灯，并使喇叭鸣叫报警，直到按下复位开关，报警才停止。
此时，电子密码锁又进入等待下一次开锁的状态。
二．设计说明与提示：1.该题目的主要任务是产生一个开锁信号OPEN,而开锁信号的形成条件是，输入代码和已设密码相同。
实现这种功能的电路构思有多种，本题目运用两片8位锁存器，一片存入密码，另一片输入开锁代码，通过比较的方式，若两者相等，则形成开锁信号。
2．在开锁信号产生时，要求输出声，光信号，声音的产生由开锁信号触动扬声器工作，光信号由开锁信号点亮LED指示灯。
3．用按钮开关的第一个动作信号触发一个5秒定时器，若5秒内无开锁信号产生，让扬声器发出特殊音响，以示警告，并输出一个信号推动LED不断闪烁。
三．设计思想：电子密码锁的系统结构框图分成两大部分:控制器和处理器。
整个系统的输入信号有一个时钟脉冲CLK ,输出信号有表示开锁，关锁信号的红灯，绿灯以及报警信号SPEAKER。
控制器中的所有按键按下时均为高电平,即高电平有效。
RW 为“密码设定”信号, OK 为“确定”信号, RED=‘0’GREED=‘1’为开锁信号CNT 表示上一位密码正确时,控制器给出的可进行下一位二进制密码比较的信号,OPEN=‘1’为控制器给出的锁开信号, OPEN=‘0’为控制器给出的密码错误信号。
处理器中有一个计数器,计数器C1用是用来记录从第一个按钮触动后的5秒内若未将锁打开（即输入正确密码时间超过5秒），则电路自动复位并进入自锁状态，使之无法再打开，并由扬声器发出持续20秒的报警信号。
四、设计程序与部分分析：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity lock_m isport(key:in std_logic_vector(7 downto 0);clk,clk1,ok,rw: in std_logic;red,green,speaker,rwled,okrw:out std_logic);end lock_m;architecture behav of lock_m issignal ok1,ok2,ok0,prr,start,pdan,rw1,rin:std_logic :='0';signal sbuf1,sbuf2,keyin:std_logic_vector(7 downto 0):="";signal mmst: std_logic_vector(7 downto 0):="";signal cnt:std_logic_vector(2 downto 0):="000";signal cnt1:std_logic_vector(4 downto 0):="00000";beginprocess(clk) ---定义个存储器将密码存放在keyin中beginif clk'event and clk='1' thenkeyin<=key;end if;end process;prr<=pdan or rw1 or rin or ok;st: process(keyin,prr,ok1) -----第一次修改密码beginif ok1='1' then start<='0';elsif (keyin/="" and prr='0') thenstart<='1';else start<='0';end if;end process;inkey: process(key,start,clk) ----输入密码时间进入记时状态beginif clk'event and clk='1' then ok1<='0';ok2<='0';if start='1' then sbuf1<=keyin; ----将密码放入rom1暂存器中if ok='1' then ok2<='1';elsif cnt="100" then cnt<="000" ;ok1<='1'; --5秒到将cnt值零将ok1值置高else cnt<=cnt+'1';end if ;else cnt<="000";sbuf1<=sbuf1; ----当start=‘1’时cnt永远保持‘0’end if;end if;end process;pandan : process(ok,ok1,ok2,clk,start) ---输入密码用于判断密码是否正确beginif ok2='1' or ok1='1' then pdan<='1'; ------开锁信号elsif clk'event and clk='1' thenif pdan='1' thenif cnt1="10011" thenpdan<='0'; --20秒后判断结束，进入等待外部输入状态elsecnt1<=cnt1+'1';end if;elsecnt1<="00000"; ---等待状态时cnt1一直为‘0’end if;end if;end process;comp: process(pdan,rw1,sbuf1,mmst,rin,clk1) -----显示程序beginif pdan='1' then ------开锁信号密码正确if sbuf1=mmst then -----红灯灭，绿灯亮red<='0';green<='1';rwled<='0';speaker<='0';okrw<='0';else ------密码错误red<='1';green<='0';rwled<='0';speaker<=clk1;okrw<='0';end if; ----红灯亮，绿灯灭，elsif rw1='1' then ----第一次修改密码显示状态red<='1';green<='0';rwled<='1';speaker<='0';okrw<='0';elsif rin='1' thenred<='0';green<='0';rwled<='1';speaker<='0'; okrw<='1';elsered<='1';green<='0';rwled<='0';speaker<='0';okrw<='0';end if;end process;rewrite:process(rw,keyin,ok0,clk,start,pdan,rin)beginif clk'event and clk='1' thenif ok0='1' then rw1<='0';elsif keyin="" and pdan='0' and rin='0' thenif rw='1' thenrw1<='1';end if;end if;end if;end process;process(rw1,ok,keyin,clk)beginif clk'event and clk='1' thenok0<='0';sbuf2<=keyin;if rw1='1' thenif ok='1' thenok0<='1';if mmst=sbuf2 thenrin<='1';elserin<='0';end if;end if;elseif rin='1' thenif ok='1' thenmmst<=sbuf2;rin<='0';else mmst<=mmst;end if;else null;end if;end if;end if;end process;end behav;五、仿真波形:(密码正确)密码锁默认的密码为“”，当我们第一次设置的密码为key=””,然后按OK键盘确认。
基于FPGA的电子密码锁设计

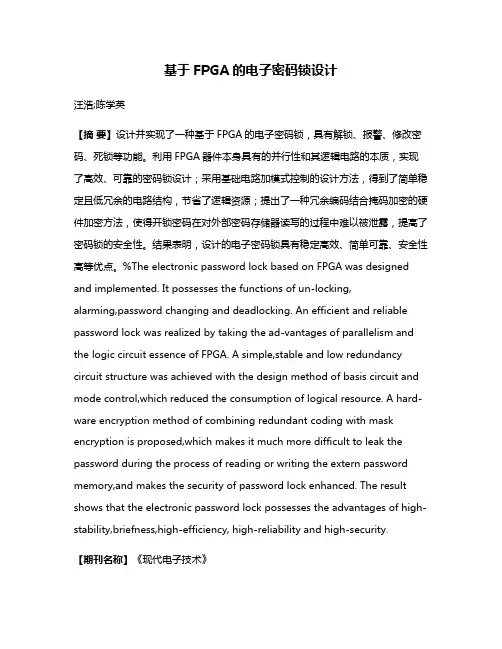

基于FPGA的电子密码锁设计汪浩;陈学英【摘要】设计并实现了一种基于FPGA的电子密码锁，具有解锁、报警、修改密码、死锁等功能。
利用FPGA器件本身具有的并行性和其逻辑电路的本质，实现了高效、可靠的密码锁设计；采用基础电路加模式控制的设计方法，得到了简单稳定且低冗余的电路结构，节省了逻辑资源；提出了一种冗余编码结合掩码加密的硬件加密方法，使得开锁密码在对外部密码存储器读写的过程中难以被泄露，提高了密码锁的安全性。
结果表明，设计的电子密码锁具有稳定高效、简单可靠、安全性高等优点。
%The electronic password lock based on FPGA was designed and implemented. It possesses the functions of un-locking,alarming,password changing and deadlocking. An efficient and reliable password lock was realized by taking the ad-vantages of parallelism and the logic circuit essence of FPGA. A simple,stable and low redundancy circuit structure was achieved with the design method of basis circuit and mode control,which reduced the consumption of logical resource. A hard-ware encryption method of combining redundant coding with mask encryption is proposed,which makes it much more difficult to leak the password during the process of reading or writing the extern password memory,and makes the security of password lock enhanced. The result shows that the electronic password lock possesses the advantages of high-stability,briefness,high-efficiency, high-reliability and high-security.【期刊名称】《现代电子技术》【年(卷),期】2014(000)019【总页数】3页(P157-159)【关键词】FPGA;电子密码锁;模式控制;冗余编码;掩码加密【作者】汪浩;陈学英【作者单位】电子科技大学，四川成都 610054;电子科技大学，四川成都610054【正文语种】中文【中图分类】TN97-34随着人们生活水平的提高，对密码锁的可靠性和安全性也提出了更高的要求。

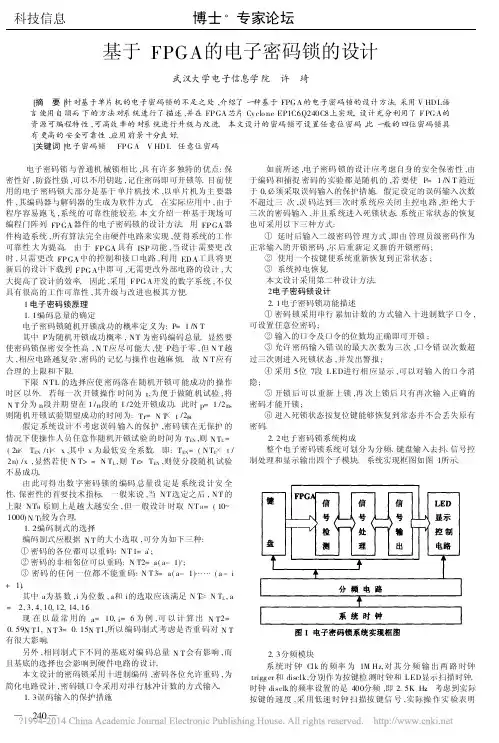

基于FPGA的电子密码锁的设计
