电路分析试题

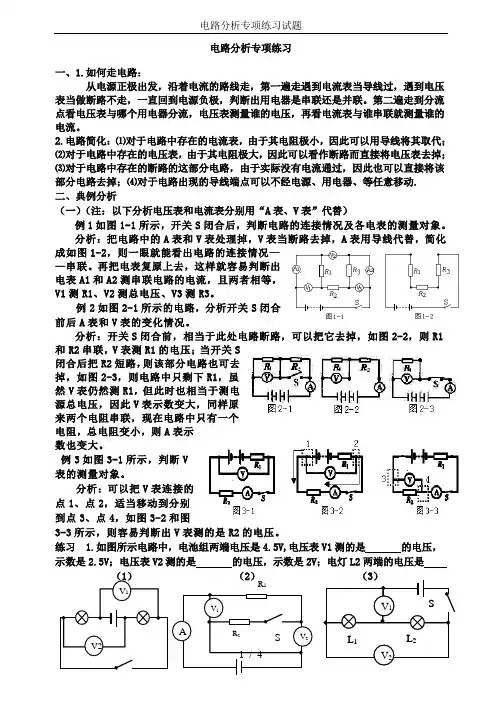

电路分析专项练习试题
电路分析专项练习一、1.如何走电路：从电源正极出发，沿着电流的路线走，第一遍走遇到电流表当导线过，遇到电压表当做断路不走，一直回到电源负极，判断出用电器是串联还是并联。
第二遍走到分流点看电压表与哪个用电器分流，电压表测量谁的电压，再看电流表与谁串联就测量谁的电流。
2.电路简化：⑴对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；⑵对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉；⑶对于电路中存在的断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉；⑷对于电路出现的导线端点可以不经电源、用电器、等任意移动.二、典例分析（一）（注：以下分析电压表和电流表分别用“A 表、V 表”代替）例1如图1-1所示，开关S 闭合后，判断电路的连接情况及各电表的测量对象。
分析：把电路中的A 表和V 表处理掉，V 表当断路去掉，A 表用导线代替，简化成如图1-2，则一眼就能看出电路的连接情况——串联。
再把电表复原上去，这样就容易判断出电表A1和A2测串联电路的电流，且两者相等，V1测R1、V2测总电压、V3测R3。
例2如图2-1所示的电路，分析开关S 闭合前后A 表和V 表的变化情况。
分析：开关S 闭合前，相当于此处电路断路，可以把它去掉，如图2-2，则R1和R2串联，V 表测R1的电压；当开关S闭合后把R2短路，则该部分电路也可去掉，如图2-3，则电路中只剩下R1，虽然V 表仍然测R1，但此时也相当于测电源总电压，因此V 表示数变大，同样原来两个电阻串联，现在电路中只有一个电阻，总电阻变小，则A 表示数也变大。
例3如图3-1所示，判断V表的测量对象。
分析：可以把V 表连接的点1、点2，适当移动到分别到点3、点4，如图3-2和图3-3所示，则容易判断出V 表测的是R2的电压。
练习 1.如图所示电路中，电池组两端电压是4.5V,电压表V1测的是 的电压，示数是2.5V ；电压表V2测的是 的电压，示数是2V ；电灯L2两端的电压是（2）R 12如图2所示电路,电源电压不变,当开关S 闭合时,则电阻R1与R2 联连接，电压表V1测的是的电压，电压表V2测的是 的电压。
电路分析试题库(有答案)详解
第一章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是、对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。
3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。
无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。
6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。
7、 电位 具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。
9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。
10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
电路分析试题附答案(全套)
电路分析试题（Ⅰ）二. 填空（每题1分，共10分）1．KVL体现了电路中守恒的法则。
2．电路中，某元件开路，则流过它的电流必为。
3．若电路的支路数为b，节点数为n，则独立的KCL方程数为。
4．在线性电路叠加定理分析中，不作用的独立电压源应将其。
5．若一阶电路电容电压的完全响应为uc(t)= 8 - 3e-10t V,则电容电压的零输入响应为。
7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期T 为。
8．正弦电压u1(t)=220cos(10t+45°)V, u2(t)=220sin(10t+120°)V,则相位差φ12＝。
9．若电感L＝2H的电流i =2 cos(10t+30°)A (设u ,i为关联参考方向)，则它的电压u为。
三．求下图单口网络的诺顿等效电路，并画等效电路图。
(15分)ab四．用结点分析法，求各结点电位和电压源功率。
(15分)1 2五．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥0电感电流i L(t) ,并画出波形。
(15分)电路分析试题（Ⅱ）二. 填空（每题1分，共10分）1．电路的两类约束是。
2．一只100Ω，1w的电阻器，使用时电阻上的电压不得超过V。
3．含U S和I S 两直流电源的线性非时变电阻电路，若I S单独作用时，R 上的电流为I′，当U S单独作用时，R上的电流为I"，（I′与I"参考方向相同），则当U S和I S 共同作用时，R上的功率应为。
4．若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为。
5．实际电压源与理想电压源的区别在于实际电压源的内阻。
6．电感元件能存储能。
9．正弦稳态电路中, 某电感两端电压有效值为20V，流过电流有效值为2A，正弦量周期T =πS , 则电感的电感量L＝。
10．正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为。
电路分析基础试题及答案
电路分析基础试题及答案一、选择题1. 电路中最基本的两个物理量是：A. 电压和电流B. 电阻和电流C. 电压和电阻D. 电流和功率答案：A2. 欧姆定律描述的是：A. 电压与电流的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 功率与电流的关系答案：A3. 在串联电路中，各电阻上的电压之和等于：A. 电源电压B. 电阻值之和C. 电流值之和D. 功率之和答案：A二、填空题1. 当电路中的电阻增加时，根据欧姆定律，电路中的_________将减小。
答案：电流2. 在并联电路中，各支路的电压_________。
答案：相等3. 功率的基本单位是_________。
答案：瓦特三、简答题1. 请简述基尔霍夫电流定律（KCL）的内容。
答案：基尔霍夫电流定律指出，在任何电路节点上，流入节点的电流之和等于流出节点的电流之和。
2. 什么是超前相位和滞后相位？答案：在交流电路中，当一个信号的波形相对于另一个信号的波形领先时，我们说它具有超前相位。
相反，如果一个信号的波形落后于另一个信号的波形，我们说它具有滞后相位。
四、计算题1. 已知一个串联电路，其中包含两个电阻R1=100Ω和R2=200Ω，电源电压为24V。
求电路中的总电流。
答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
根据欧姆定律，总电流I = V/R_total = 24V / 300Ω =0.08A。
2. 一个并联电路由两个电阻组成，R1=50Ω，R2=150Ω，电源电压为12V。
求通过每个电阻的电流。
答案：首先计算总电阻R_total = (R1 * R2) / (R1 + R2) =(50Ω * 150Ω) / (50Ω + 150Ω) = 56.25Ω。
总电流I_total = V / R_total = 12V / 56.25Ω = 0.214A。
通过R1的电流I1 = V / R1 = 12V / 50Ω = 0.24A。
电路分析理论试题及答案
电路分析理论试题及答案一、选择题（每题2分，共20分）1. 电路中的基本元件不包括以下哪一项？A. 电阻B. 电容C. 电感D. 变压器2. 欧姆定律描述的是电压、电流和电阻之间的关系，其表达式为：A. V = IRB. V = R/IC. I = V/RD. I = R * V3. 在交流电路中，电感元件的阻抗与频率的关系是：A. 成正比B. 成反比C. 无关D. 成正弦函数关系4. 电路中节点电压法的基本原理是：A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 欧姆定律D. 叠加定理5. 以下哪个不是电路分析中的定理或定律？A. 戴维南定理B. 诺顿定理C. 叠加定理D. 欧拉定律6. 一个电路中，如果电流I为2A，电阻R为3Ω，根据欧姆定律，该电路的电压V为：A. 6VB. 4VC. 2VD. 1V7. 电路中的功率P可以表示为：A. P = V * IB. P = V / IC. P = I^2 * RD. P = V^2 / R8. 一个RLC串联电路的谐振频率f0可以通过以下公式计算：A. f0 = 1 / (2π√(LC))B. f0 = 1 / (2π√(L/C))C. f0 = 1 / (2π√(R/L))D. f0 = 1 / (2π√(R/C))9. 在电路分析中，如果一个电路元件的阻抗Z为纯实数，那么该元件可能是：A. 电阻B. 电容C. 电感D. 变压器10. 一个电路的总电阻Rt可以通过以下公式计算：A. Rt = R1 + R2 + R3B. Rt = 1 / (1/R1 + 1/R2 + 1/R3)C. Rt = R1 * R2 / (R1 + R2)D. Rt = √(R1 * R2)二、简答题（每题10分，共20分）1. 简述基尔霍夫电流定律和基尔霍夫电压定律，并说明它们在电路分析中的应用。
2. 解释什么是戴维南定理，它在电路设计中有何用途？三、计算题（每题15分，共30分）1. 给定一个由两个电阻R1 = 100Ω和R2 = 200Ω串联组成的电路，求它们两端的总电压Ut，如果通过它们的电流I为0.5A。
电路分析基础试题及答案
电路分析基础试题及答案一、选择题（每题2分，共20分）1. 电路中电流的参考方向与实际方向相反，电流的计算结果为：A. 正值B. 负值C. 零D. 无法确定答案：B2. 在电路分析中，理想电压源的内阻为：A. 0欧姆B. 无穷大欧姆C. 1欧姆D. 任意值答案：A3. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中并联电阻的总电阻值与各并联电阻的关系是：A. 总电阻等于最小电阻B. 总电阻大于任一并联电阻C. 总电阻小于任一并联电阻D. 总电阻等于所有并联电阻之和答案：C5. 基尔霍夫电流定律（KCL）表明：A. 进入节点的电流之和等于离开节点的电流之和B. 离开节点的电流之和等于进入节点的电流之和C. 进入节点的电流之和不等于离开节点的电流之和D. 离开节点的电流之和不等于进入节点的电流之和答案：A6. 基尔霍夫电压定律（KVL）表明：A. 沿着任意闭合回路的电压之和等于零B. 沿着任意闭合回路的电压之和大于零C. 沿着任意闭合回路的电压之和小于零D. 沿着任意闭合回路的电压之和可以是任意值答案：A7. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路处于：A. 谐振状态B. 并联谐振状态C. 串联谐振状态D. 非谐振状态答案：C8. 电感元件的电压与电流的关系是：A. V = L(di/dt)B. V = L(di/dt)^2C. V = L(di/dt)^-1D. V = L(di/dt)^1/2答案：A9. 电容元件的电压与电流的关系是：A. V = 1/C ∫i dtB. V = C ∫i dtC. V = 1/C iD. V = C di/dt答案：A10. 理想变压器的变比为：A. 原副线圈匝数之比B. 原副线圈匝数之和C. 原副线圈匝数之差D. 原副线圈匝数的倒数答案：A二、填空题（每题2分，共20分）1. 当电路中的电阻R为10欧姆，电流I为0.2A时，电压V等于________V。
《电路分析》试题及答案
试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。
3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。
无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。
6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。
7、 电位 具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。
9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。
10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
12、理想电压源输出的 电压 值恒定，输出的 电流值 由它本身和外电路共同决定；理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。
电路分析试题(附答案)
１电路分析一、 ( 本大题6分，共两小题)1. (本题3分) 某正弦电压的初相角ψ=︒45, t =0时的瞬时值u ()0220= V , 则该正弦电压的有效值等于 ， 答( )A. 220 VB. 156 VC. 127 VD. 186 V2、(本题3分) 图示并联的有互感线圈的等效电感为 ( ) A. L 1+L 2+2M B. L 1+L 2－2M C.L L M L L M122122-+-D.L L M L L M122122-++︒︒∙∙∙∙L 1L 2M解：1. A （3分） 2. C （3分）二 ( 本题6分 ) 求下面电压的有效值和有效值相量。
（1）()()V t t u ωsin 2-= （2）()()()V t t t u ωωsin 4cos 3+-=解：（1）V U 414.122/2=== （3分）（2）V U 5355.325.22524322===+= （3分）三、( 本题6分 )图示正弦交流电路中, 已知u =100sin ()1045t +︒V ，i i 110==s i n ()1045t +︒A ，i t 22010135=+︒s i n ()A ，试判断元件1、2、3的性质并求其元件参数值。
︒︒uii 1i 2i 3+-123解：元件1为电阻 R =10Ω（2分） 元件2为电容 C =002.F （2分）元件3为电感 L =05.H （2分）︒∠=30124U V ，试求四、 ( 本题8分 )图示正弦交流电路中，已知0U 和S U 。
解：流过4Ω的电流︒∠==303444U I A （2分）4I 在()j42+Ω支路的分流 ︒-∠=+-⨯105223j2-j42j24I A （2分）︒-∠=⨯︒-∠=1052321052230U V （2分）()4j 2105234S +⨯︒-∠+=U U 17j6.297.09j64.10≈-++=V （2分）五、 (本题8分) 图示正弦交流电路中，已知︒∠=05SI A ，求电路有功功率、无功功率、功率因数和复功率(功率复量)S ~。
电路分析期末试题及答案
电路分析期末试题及答案一、选择题（每题3分，共30分）1. 在直流电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 焦耳定律答案：A2. 一个电阻为10Ω的电阻器与一个电容为5μF的电容器并联，接在频率为50Hz的交流电源上，电路的总阻抗是多少？A. 8.04ΩB. 8.16ΩC. 8.22ΩD. 8.34Ω答案：A3. 在理想变压器中，一次侧和二次侧的电压比与什么成正比？A. 频率B. 电阻C. 匝数D. 电流答案：C4. 一个电路中包含一个5V的直流电源和一个10Ω的电阻，通过电阻的电流是多少？A. 0.5AB. 0.25AC. 0.75AD. 1A答案：B5. 二极管的主要特性是什么？A. 单向导电性B. 高电阻C. 高电容D. 可逆性答案：A6. 在电路中，一个电感为0.5H的电感器与一个电阻为20Ω的电阻器串联，电路的总阻抗是多少？A. 20.1ΩB. 20.2ΩC. 20.5ΩD. 21Ω答案：C7. 什么是电路的最大功率传输条件？A. 负载阻抗等于源阻抗B. 负载阻抗等于源阻抗的一半C. 负载阻抗等于源阻抗的两倍D. 负载阻抗无穷大答案：A8. 三相交流电路中，线电压与相电压的关系是什么？A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 线电压是相电压的2倍答案：B9. 一个电路中包含一个电容器和一个电感器，当交流电源频率增加时，电路的总阻抗将如何变化？A. 增加B. 减少C. 不变D. 先增加后减少答案：B10. 在电路分析中，戴维宁定理用于简化什么类型的电路？A. 仅包含电阻的电路B. 线性双端网络C. 仅包含电容的电路D. 仅包含电感的电路答案：B二、简答题（每题10分，共40分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。
答案：叠加定理是电路分析中的一个重要定理，它指出在一个含有多个电源的线性双端网络中，任意一支路的电流或电压可以看作是由各个独立电源单独作用时在该支路产生的电流或电压的代数和。
电路分析模拟试题3套及答案PDF.pdf
V。
3．含 US 和 IS 两直流电源的线性非时变电阻电路，若 IS 单独作用时, R 上的电流为 I′，
当 US 单独作用时，R 上的电流为 I"，（I′与 I"
参考方向相同），则当 US 和 IS 共同作用时，R 上的功率应为
。
4．若电阻上电压 u 与电流 i 为非关联参考方向，则电导 G 的表达式
1
书山有路
*七． 含空心变压器正弦稳态电路如图，uS(t)=10 2 cos ( 5t + 15°)V,
求电流i 1(t), i 2(t)。(15 分)
电路分析 试题（Ⅱ）
一．单项选
D．10∠180°V
二. 填空 （每题 1 分，共 10 分）
1．电路的两类约束是
。
2．一只 100Ω，1w 的电阻器，使用时电阻上的电压不得超过
解得： I1 ＝ 1A
I2 ＝ －2A
6
书山有
P4
=
(I1
− I2)2 4
=
(1+ 2)2 4
=
9W 4
六 ．解： t < 0 , u C(0-) = - 2V
t > 0 , u C (0+) = u C (0-) = -2V
u C (∞) = 10 – 2 = 8V τ= (1 + 1) 0.25 = 0.5 S
= 1A
电压源单独作用
I3
=
−
6
24 + 3//
6
=
−3A
I2
=
I3
6
6 +
3
=
−3
2 3
=
−2 A
I1 ＝－ I2 ＝2A
电路分析试题精选
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
2、以客观存在的支路电流为未知量，直接应用KCL定律和KVL定律求解电路的方法，称为支路电流法。
3、当复杂电路的支路数较多、回路数较少时，应用回路电流法可以适当减少方程式数目。
这种解题方法中，是以假想的回路电流为未知量，直接应用KVL定律求解电路的方法。
4、当复杂电路的支路数较多、结点数较少时，应用结点电压法可以适当减少方程式数目。
这种解题方法中，是以客观存在的结点电压为未知量，直接应用KCL定律和欧姆定律求解电路的方法。
2、自动满足基尔霍夫第一定律的电路求解法是（B）A、支路电流法B、回路电流法C、结点电压法3、自动满足基尔霍夫第二定律的电路求解法是（C）A、支路电流法B、回路电流法C、结点电压法9、理想电压源和理想电流源间（B）A、有等效变换关系B、没有等效变换关系C、有条件下的等效关系6、在多个电源共同作用的线性电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的叠加，称为叠加定理。
16、如果受控源所在电路没有独立源存在时，它仅仅是一个无源元件，而当它的控制量不为零时，它相当于一个电源。
在含有受控源的电路分析中，特别要注意：不能随意把控制量的支路消除掉。
5、两个同频率正弦量之间的相位之差称为相位差，不同频率的正弦量之间不存在相位差的概念。
7、电阻元件上的电压、电流在相位上是同相关系；电感元件上的电压、电流相位存在正交关系，且电压超前电流；电容元件上的电压、电流相位存在正交关系，且电压滞后电流。
8、同相的电压和电流构成的是有功功率，用P表示，单位为W；正交的电压和电流构成无功功率，用Q表示，单位为Var8、R、L、C串联电路中，电路复阻抗虚部大于零时，电路呈感性；若复阻抗虚部小于零时，电路呈容性；当电路复阻抗的虚部等于零时，电路呈阻性，此时电路中的总电压和电流相量在相位上呈同相关系，称电路发生串联谐振。
电路分析试题库
电路分析试题库
1. 串联电路题目：假设有三个电阻R1、R2和R3，它们的电阻分别
为10Ω、20Ω和30Ω，连接在串联电路中，电源电压为12V。
求电路
中的总电阻和总电流值。
2. 并联电路题目：假设有两个电阻R1和R2，它们的电阻分别为
5Ω和10Ω，连接在并联电路中，电源电压为6V。
求电路中的总电阻
和总电流值。
3. 电压分压电路题目：假设有一个电压为24V的直流电源，连接在
一个由两个电阻R1和R2串联而成的电路中，R1为10Ω，R2为20Ω。
求电路中输出的电压值。
4. 电流分流电路题目：假设有一个10V的直流电源，连接在一个由
两个电阻R1和R2并联而成的电路中，R1为6Ω，R2为4Ω。
求电路
中各电阻上的电流值。
5. 超节点分析题目：假设有一个包含两个电路节点的电路，其中一
个节点连接一个电流源、一个电阻和一个电压源，另一个节点连接两
个电阻。
根据KCL和KVL原理，求解电路中各节点的电压值。
6. 戴维南定理应用题：假设有一个包含若干电阻和电压源的网络电路，要求使用戴维南定理将电路转换为等效电路，简化分析复杂性，
计算电路中某个元件的电压或电流值。
以上是一些电路分析试题库中常见的类型题目，通过解答这些题目可以提高对电路分析原理的理解和运用能力。
希望能够帮助大家更好地掌握电路分析知识，顺利完成相关考试。
大学电路分析试题及答案
大学电路分析试题及答案一、选择题（每题5分，共30分）1. 在电路中，电流的参考方向与电压的参考方向之间的关系是：A. 相同B. 相反C. 无关D. 以上都不对答案：B2. 理想电压源与理想电流源的主要区别在于：A. 电压源两端电压固定B. 电流源两端电流固定C. 电压源不能短路D. 电流源不能开路答案：B3. 在RLC串联电路中，当电路的阻抗最小，电路呈现纯电阻性时，电路处于：A. 谐振状态B. 过阻尼状态C. 欠阻尼状态D. 临界阻尼状态答案：A4. 一个电路的功率因数为0.8，若要提高功率因数，可以采用：A. 并联电容器B. 串联电容器C. 并联电感器D. 串联电感器答案：A5. 在电路中，若要测量电流，应将电流表：A. 串联在电路中B. 并联在电路中C. 直接接在电源两端D. 随意接在电路中答案：A6. 以下哪个元件不是线性元件？A. 电阻器B. 电容器C. 二极管D. 电感器答案：C二、填空题（每题5分，共20分）1. 在电路中，电压与电流的乘积称为______，单位是瓦特。
答案：功率2. 一个电路的总电阻为10Ω，通过的电流为2A，则该电路的总电压为______伏特。
答案：203. 电路中，当电流通过电阻时，电阻会发热，这种现象称为______效应。
答案：焦耳4. 在交流电路中，电压与电流的相位差为90度时，电路呈现______性。
答案：容性三、计算题（每题10分，共50分）1. 求一个由5Ω电阻和10mH电感串联组成的RL电路在50Hz交流电源下的阻抗值。
答案：阻抗Z = √(R^2 + (2πfL)^2) = √(5^2 + (2π*50*10*10^-3)^2) Ω2. 一个电路中包含一个10Ω电阻和一个10μF电容并联，求该电路在1kHz交流电源下的总阻抗。
答案：总阻抗Z = 1/(1/R + 1/(2πfC)) = 1/(1/10 +1/(2π*1000*10*10^-6)) Ω3. 一个电路的功率因数为0.6，已知电路的有功功率为1000W，求电路的视在功率。
电路分析试题
电路分析试题一、单选题（每题2分，共50分）1.正弦量的三要素为（） [单选题]A最大值、角频率、初相角(正确答案)B周期、频率、角频率C最大值、有效值、频率D最大值、周期、频率2.给定电路的电流不超过22安，下面哪一种保险丝最合适？（） [单选题]A.10安B.25安(正确答案)C.20安D.不需要保险丝3.22Ω、0.5W的电阻器和220Ω、0.5W的电阻器连接到10伏电源的两端，哪一个电阻将过热（） [单选题]A.22Ω(正确答案)B.220ΩC.两个电阻都过热D.两个电阻都不过热4.5个阻值相等的电阻器串联连接，并且有2毫安的电流流入第一个电阻，从第2个电阻流出的电流是（） [单选题]A.0.4毫安B.1毫安C.4毫安D.2毫安(正确答案)5.由4.7kΩ、5.6kΩ和10kΩ电阻器组成的串联电路，电阻两端具有最大电压的电阻器是（） [单选题]A.4.7千欧B.5.6千欧C.10千欧(正确答案)D根据给定的条件，不可能确定6.当把电流表连接到串联电阻的电路中，并且将电源接通，电流表的读数为0应该检查（） [单选题]A.断开的线路B.短路的电阻器C.开路的电阻器D.断开的线路和开路的电阻器(正确答案)7.已知电路中A点电位为5伏，AB两点间电压UAB=-10伏，则B点电位为（）[单选题]A.5伏B.15伏(正确答案)C.10伏D.20伏8.在有两个电源的电路中，其中一个电源单独工作时提供给某指定支路10毫安的电流另外一个电源单独工作时提供8毫安的电流，但方向相反若两个电源同时工作，流经该支路的总电流为（） [单选题]A.10毫安B.8毫安C.18毫安D.2毫安(正确答案)9.如果通过10kΩ电阻器的电流有效值为5毫安，加在电阻器两端的电压有效值是(D) [单选题]A.70.7伏(正确答案)B.7.07伏C.5伏D.50伏10.对某一负载来说，有功功率为100W，无功功率为100伏ar视在功率为（） [单选题]A.200伏安B.100伏安C.141.4伏安(正确答案)D.141.4瓦11.在稳定的直流电路中，可按开路处理的元件是（） [单选题]A电压源B电容(正确答案)C电阻D电感12.在高频的交流电路中，可按短路处理的元件是（） [单选题]A电压源B电容C电阻D电感(正确答案)13.电路中某两点被短路，对于此两点间，下列说法正确的是（） [单选题]A无电压无电流B无电压有电流(正确答案)C有电压无电流D有电压有电流14.额定电压为220伏的灯泡接在110伏电源上,灯泡的功率是原来的（） [单选题]A.2B.4C.1/2D.1/4(正确答案)15.两只额定电压相同的电阻串联接在电路中,其阻值较大的电阻发热（） [单选题]A.相同B.较大(正确答案)C.较小16.用叠加原理计算复杂电路,就是把一个复杂电路化为（）电路进行计算的 [单选题]B较大C较小D.R、L17.电路主要由负载、线路、电源、（）组成 [单选题]A变压器B开关(正确答案)C发电机D仪表18.电流是由电子的定向移动形成的,习惯上把（）定向移动的方向作为电流的方向 [单选题]A左手定则B右手定则C正电荷D负电荷(正确答案)19.正弦交流电的有效值等核最大值的（） [单选题]A.1/3B.1/2C.2D.0.7(正确答案)20.阻值不随外加电压或电流的大小而改变的电阻叫（） [单选题]A固定电阻B可变电阻D非线性电阻21.阻值随外加电压或电流的大小而改变的电阻叫（） [单选题] A固定电阻B可变电阻C线性电阻D非线性电阻(正确答案)22.电荷的基本单位是（） [单选题]A安秒B安培C库仑(正确答案)D千克23.1安培等于（）微安 [单选题]A.103B.106(正确答案)C.109D.10224.产生串联谐振的条件是（） [单选题]A.XL＞XcB.XL＜XcC.XL＝Xc(正确答案)D.XL≥Xc25.三相星形接线的电源或负载的线电压是相电压的（）倍,线电流与相电流不变[单选题]A.对3(正确答案)B.对2C.1D.2二、判断题（每题2分，共50分）1.电感元件中，电感电压与电流的变化率成正比 [判断题]对(正确答案)错2.电路中用短路线连接的两点电位相等，所以可以把短路线断开而对电路其他部分没有影响 [单选题]对错(正确答案)3.电感线圈在直流电路中不呈现感抗，因为此时电感量为零 [判断题]对错(正确答案)4.电感线圈在直流电路中不呈现感抗，因为此时感抗为零 [判断题]对(正确答案)错5.功率因数就是指电路中的电压与电流之间的相位差 [判断题]对6.正弦电流电路中，频率愈高则电感愈大，而电容则愈小 [判断题]对错(正确答案)7.电路中各点电位的高低与参考点选取有关 [判断题]对(正确答案)错8.直流电路中电容相当于短路、电感相当于开路 [判断题]对错(正确答案)9.R1与R2并联，则R1与R2端电压相同 [判断题]对(正确答案)错10.在感性用电设备两端并联适当的电容，可提高线路的功率因数 [判断题]对(正确答案)错11.有两个频率和初相位不同的正弦交流电压u1和u2,,若它们的有效值相同,则最大值也 [单选题]对(正确答案)错12.电阻两端的交流电压与流过电阻的电流相位相同,在电阻一定时,电流与电压成正比 [单选题]错13.正弦交流电中的角频率就是交流电的频率 [判断题]对错(正确答案)14.负载电功率为正值表示负载吸收电能,此时电流与电压降的实际方向一致 [判断题]对(正确答案)错15.人们常用“负载大小”来指负载电功率大小,在电压一定的情况下,负载大小是指通过负载的电流的大小 [单选题]对(正确答案)错16.通过电阻上的电流增大到原来的2倍时，它所消耗的电功率也增大到原来的2倍 [判断题]对错(正确答案)17.加在电阻上的电压增大到原来的2倍时，它所消耗的电功率也增大到原来的2倍 [判断题]对错(正确答案)18.若干电阻串联时，其中阻值越小的电阻，通过的电流也越小（错）19.电阻并联时的等效电阻值比其中最小的电阻值还要小 [判断题]错19.电阻并联时的等效电阻值比其中最小的电阻值还要小。
电路分析试题(全国各大学试题汇总而成)
13.单位阶跃函数除了在t=0处不连续，其余都是连续的。（∨）
14.一阶电路的全响应，等于其稳态分量和暂态分量之和。（∨）
15.一阶电路中所有的初始值，都要根据换路定律进行求解。（×）
61.欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
62.理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
49.为了减少方程式数目，在电路分析方法中我们引入了回路电流法、结点电压法；叠加定理只适用线性电路的分析。
50.在进行戴维南定理化简电路的过程中，如果出现受控源，应注意除源后的二端网络等效化简的过程中，受控电压源应短路处理；受控电流源应开路处理。在对有源二端网络求解开路电压的过程中，受控源处理应与独立源的分析方法相同。
7.非正弦周期量作用的电路中，电感元件上的电流波形平滑性比电压差。（×）
8.非正弦周期量作用的线性电路中具有叠加性。（∨）
9.非正弦周期量作用的电路中，电容元件上的电压波形平滑性比电流好。（∨）
10.波形因数是非正弦周期量的最大值与有效值之比。（×）
11.换路定律指出：电感两端的电压是不能发生跃变的，只能连续变化。（×）
6.一阶电路全响应的三要素是指待求响应的初始值、稳态值和时间常数。
7.二阶电路过渡过程的性质取决于电路元件的参数。当电路发生非振荡过程的“过阻
8.在电路中，电源的突然接通或断开，电源瞬时值的突然跳变，某一元件的突然接入或被移去等，统称为换路。
电路分析模拟试题及答案
电路分析试题（Ⅰ）二.填空（每题1分，共10分）2．电路中，某元件开路，则流过它的电流必为。
3．若电路的支路数为b，节点数为n，则独立的KCL方程数为。
4．在线性电路叠加定理分析中，不作用的独立电压源应将其。
5．若一阶电路电容电压的完全响应为uc(t)=8-3e-10t V,则电容电压的零输入响应为。
uc(t)=8-3e-10t=（8-8e-10t）+5e-10t7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期T 为。
=100π8．正弦电压u1(t)=220cos(10t+45°)V,u2(t)=220sin(10t+120°)V,则相位差φ12＝。
9．若电感L＝2H的电流i=2cos(10t+30°)A(设u,i为关联参考方向)，则它的电压u为。
三．求下图单口网络的诺顿等效电路，并画等效电路图。
(15分)四．用结点分析法，求各结点电位和电压源功率。
(15分)五．一阶电路如图，t=0开关断开，断开前电路为稳态，求t≥0电感电流i L(t)。
(15分)电路分析试题（Ⅱ）二.填空（每题1分，共10分）1．电路的两类约束是。
3．含U S和I S两直流电源的线性非时变电阻电路，若I S单独作用时，R上的电流为I′，当U S单独作用时，R上的电流为I"，（I′与I"参考方向相同），则当U S和I S共同作用时，R上的功率应为。
4．若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为。
9．正弦稳态电路中,某电感两端电压有效值为20V，流过电流有效值为2A，正弦量周期T=πS,则电感的电感量L＝。
10．正弦稳态L，C串联电路中,电容电压有效值为8V,电感电压有效值为12V,则总电压有效值为。
11．正弦稳态电路中,一个无源单口网络的功率因数为0.5,端口电压u(t)＝10cos(100t+ψu)V，端口电流i(t)=3cos(100t-10°)A(u,i为关联参考方向),则电压的初相ψu为。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电路分析》期末考试试题（A ）一、 填空：要求有计算过程。
(每空5分，共15分) 1、图1所示电路中理想电流源得功率为 -60W 。
(4分) 2、图2所示电路中电流I 为 －1、5A 。
3、图3所示电路中电流U 为 115V 。
二、 分别用节点法、网孔法与戴维南定理求图4所示电路中得电流I 。
(每种方法10分，共计30分。
要求有计算过程。
)图4 图5 图6I=6A三、 求图5所示电路中得电压U ab 。
(10分) U ab =60V四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) U=8、01V五、求图7中各二端网络得等效电阻。
(15分)图7(a)36Ω；(b)12Ω；(c)－6Ω。
(每题5分，共15分)六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K 闭合后得u c(t)。
(10分)解：uc(0+)=5V (2分)uc(∞)=10V (2分)τ=RC=10s (2分)uc(t)=10-5e-0、1t V (4分)七、(5+5=10分)电路如图9所示。
已知：U=8V，Z1=1-j0、5Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi； (2) 求•I。
解：(1)Zi=2Ω；(2) I1=4∠0A1图8 图9《电路分析》期末考试试题（B）一、选择题(单选)：(20分)1、电阻与电感元件并联，它们得电流有效值分别为3A 与4A，则它们总得电流有效值为( C ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件得伏安关系，下列各式正确得有(D )、A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感得顺串时等效电感为( A ) 。
A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、 L eq=L1L2-M24、单口网络，其入端阻抗形式就是Z=R+jX，当X<0时,单口网络呈( C)A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1、1所示电路中理想电流源吸收得功率为-15W。
2、图1、2所示电路中电阻得单位为Ω，则电流I为1A。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则 i、u得相位差为120°且i 超前 u。
4、为提高电路得功率因数，对容性负载，应并接电感元件。
5、三相对称电路，当负载为星形接法时，相电压与线电压得关系为U L=1、732U P 相电流与线电流得关系为 I L=I P。
三、电路见图3，用网孔分析法求I。
(10分)解：Ia（1+1）-Ic=-10Ib（2+2）-2Ic=10-2Ic=-2得：Ic=-2A Ib=1A Ic=-6A∴I=Ib=1A五、电路见图4，R L=10Ω，试用戴维南定理求流过R L得电流。
(10分)解：u oc=10-5=5(V)R0=10ΩI=1/4=0、25(A)五、电路如图5，开关K闭合前电路已稳定，用三要素法求K闭合后得u c(t)。
(11分)解：uc(0+)=5V ;uc(∞)=10V;τ=RC=10s; uc(t)=10-5e-0、1t V六、(10分)电路如图6已知：U=8V，Z1=1-j0、5Ω，Z2=1+j1Ω，Z3=3-j1Ω，求(1)输入阻抗Zi 解：(1)Zi=2Ω(2) 求•I、•2I、•3I。
(2) I1=4∠0A, I2 =3-j1=3、16∠-18、140A,I3= 1+j1=1、41∠450A七、求图7中各二端网络得等效电路。
(15分)(a) R ab =6Ω； (b) 2V(a 点正)，2Ω (c) 4V(a 点正)，3Ω。
图7八、 含理想变压器电路如图8，已知n=1:10，V U S 00100∠=•，求负载R 上电压有效值U 2 。
(10分)图8解：U 2＝8、01V《电路基本分析》考试试卷（A ）一、填空：(每空2分，共16分)1、图1、1所示电路中理想电流源吸收得功率为 -15W 。
2、图1、2所示电路中电阻得单位为Ω，则电流I 为 －1A 。
3、已知i=10cos(100t-30。
)A ，u=5sin(100t-60。
)A,则 i 、u 得相位差为 1200； 且i 超前 u 。
4、为提高电路得功率因数，对容性负载，应并接 电感 元件。
对感性负载，应并接 电容 元件。
5、；5、三相对称电路，当负载为星形接法时，相电压与线电压得关系为/L P U U =； 相电流与线电流得关系为 L P I I = 。
二、选择题：(每空2分，共14分)1、电阻与电感元件并联，它们得电流有效值分别为3A 与4A ，则它们总得电流有效值为( C ) 。
A 、7A B 、6A C 、5A D 、4A2、关于电感元件得伏安关系，下列各式正确得有(D ) A 、u=ωLi B 、u=Li C 、u=j ωLi D 、u=Ldi/dt E 、U=j ωLI F 、Um=ωLI3、耦合电感得顺串时等效电感为( A ) 。
A 、L eq =L 1+L 2+2MB 、L eq =L 1+L 2-2MC 、L eq =L 1L 2-M 2 / L 1+L 2+2MD 、 L eq =L 1L 2-M 2 / L1+L2-2M4、单口网络，其入端阻抗形式就是Z=R+jX ，当X>0时,单口网络呈( 感性 )性质,当X<0时,单口网络呈( 容性 ) 性质,当X=0时,单口网络呈( 阻性 )性质。
A 、电阻性质 B 、电感性质 C 、电容性质5、关于复功率、视在功率、有功功率、无功功率正确得有 ( D )。
A 、S=P 2+Q 2 B 、S=P+jQ C 、 P=UIsin ФD 、Q=Ssin Ф三、 在图3所示电路中，己知R 1 = R 2 = 2Ω，R 3 = 4Ω，R 4= R 5=3Ω，U S1=6、4V ，试用网孔分析法求各支路电流。
(15分)I 1 = 1A ， I 2 = 0、6A ， I 3 = 0、4A (每问5分)图3四、电路如图4所示，试列出节点方程。
(10分)s m s i v R R v g R i v R v R R -=+++-=-+2311121121)11()1(1)11(图4五、电路如 图5所示，求戴维南等效电路。
(10分)V U OC 267.0-= (4分)；Ω-==53.00IUR (4分) 戴维南等效电路 (2分)图5六、电路见图6。
（25分）１、求电路中标明各量得初始值。
（8分） ２、求电路中标明各量得稳态值。
（8分）３、若图５电路中电感用短路替代，其它均不变，用三要素法求uc(t)。
（9分）1、 U C (0+)=0, i L (0+)=5A,i 1(0+)=-3A i 2（0+）=2A （每个初始值为2分） 2．Uc （∞）=2V ， i L （∞）=5A ，i 1（∞）=-5A ， i 2（∞）=0(每个稳态值为2分）图63．三要素为：uc （0+）=0uc （∞）=2V τ=RC=1×1=1Suc （t ）=2（1-e -t ）V ，t ≥0 （9分） 七、 一个绝缘良好得电容器C 1=10μF ，接到u=2202sin314tV 交流电源上，求该电容得容抗与流过它得电流，并画出相量图，另有一只C 2=5μF 得电容器，接在同一电源上，试比较它们容抗与电流得大小？(10分)解：Ω=47.3181C X , A I 019069.0∠=, Ω=9.6362C X , A I 0290345.0∠=八、 已知V U S ο060∠=•，求图7示电路中得每个电阻消耗得功率。
(15分)0、0137W , 0 , 0、56W一、选择题：(每空2分，共14分)1、电阻与电感元件并联，它们得电流有效值分别为3A 与4A ，则它们总得电流有效值为( C ) 。
A 、7A B 、6A C 、5A D 、4A2、关于电感元件得伏安关系，下列各式正确得有( D ) A 、u=ωLi B 、u=Li C 、u=j ωLi D 、u=Ldi/dt E 、U=j ωLI F 、Um=ωLI3、耦合电感得顺串时等效电感为( A ) 。
A 、L eq =L 1+L 2+2MB 、L eq =L 1+L 2-2MC 、L eq =L 1L 2-M 2 / L 1+L 2+2MD 、 L eq =L 1L 2-M 2 / L1+L2-2M4、单口网络，其入端阻抗形式就是Z=R+jX ，当X>0时,单口网络呈(感性 )性质,当X<0时,单口网络呈( 容性 ) 性质,当X=0时,单口网络呈( 阻性 )性质。
A 、电阻性质 B 、电感性质 C 、电容性质5、关于复功率、视在功率、有功功率、无功功率正确得有 (D )。
A 、S=P 2+Q 2 B 、S=P+jQ C 、 P=UIsin Ф D 、Q=Ssin Ф 二、填空：(每空2分，共16分)1、图1所示电路中理想电流源吸收得功率为 。
2、图2所示电路中电阻得单位为Ω，则电流I 为 。
图1 图23、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则 i、u得相位差为且i u。
4、为提高电路得功率因数，对容性负载，应并接元件。
对感性负载，应并接元件。
5、三相对称电路，当负载为三角形接法时，相电压与线电压得关系为；相电流与线电流得关系为。
三、电路如图3所示。
求戴维南等效电路（15分）。
Uoc=0 (6分)；Ro=7Ω( 6分)戴维南等效电路( 3分)图3四、电路见图4（a），uc(0)＝１０Ｖ，us波形图7（b），Ｒ＝２Ω，Ｃ＝１Ｆ，求i(t)，t≥０（15分）1．零输入响应：τ=RC=2×1=2S（5分）uc’=10e-t/2 U(t),i’(t)=c(duc’/dt)=-5e-t/2U(t)2、零状态响应:uc”=5(1-e-(t-2)/2 )U(t-2) （5分）i”(t)=2、5e-(t-2)/2 U(t-2)图43、完全响应:i(t)=i’(t)+i”(t)= -5e-t/2U(t)+ 2、5e-(t-2)/2 U(t-2) A （5分）五、电路如图5已知：U=8V，Z1=1-j0、5Ω，Z2=1+j1Ω，Z3=3-j1Ω， (10分)求(1) 求输入阻抗Zi ； (2) 求•1I 。
解：(1)Zi=2Ω (10分)(2) I 1=4∠0A (5分) 图5六、 已知V U S ο0100∠=，求图6示电路中得2•U 。
(10分)8、01V (10分)图6七、 对称三相电路得电压为230V ，负载每相Z=12+j16Ω，求⑴ 星形联接时线电流及吸收得总功率。
