LED显示屏原理与维修技术
首旭电子LED显示屏原理、测试、维修方法培训.pdf
• 断路/开路：电流在电路中没有形成回路。 短路：电流没有直接正常通过负载，而通过一个与负载并联的很小阻 值的物体，并且该物体不在设计电路的电气范围内，是由其它原因引
d 起的连接的现象叫做短路。有意识的短路不会引响电路的正常运行， e 无意识的短路将会损坏电路，以至不能正常工作。 ter 直流（电压/电流）：电压/电流的相位不会随时间发生变化。 is 交流（电压/电流）：电压/电流的相位随时间的变化而变化。 g 恒流：电流不会随负载的变化而变化。 UnRe 恒压：常is见te信re号d的了解
CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入 或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据 信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异 常时，会使整板显示杂乱无章。
ed STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱 r 动电路点亮LED显示出来。但由于驱动电路受EN使能信号控制，其点亮的前 te 提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整 is 的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。 g EN使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比 e 就可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮 UnR 或拖尾等现象。
d 是上升沿触发输入端, 通过 B 用正脉冲触发, 不用时置低. Q (5,13) 与 Qbar (4,12) 分别 e 输出正负定时单脉冲. ter 器件中单稳触发器作用是不管触发信号持续多长时间，只固定维持外围阻容给定的一段
时间就恢复触发前状态，外围电阻电容决定单稳时间，因为触发是由边缘触发，上升或
3、 短路检测法，将万用表调到短路检测挡（有的是二极管 压降档或是电阻档，一般具有蜂鸣器报警功能），检测是否
LED显示屏工作原理及工程技术
LED显示屏工作原理及工程技术工作原理LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
由于它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点，自20世纪80年代后期开始,随着LED制造技术的不断完善，在国外得到了广泛的应用。
在我国改革开放之后，特别是进入90年代国民经济高速增长,对公众场合发布信息的需求日益强烈,LED显示屏的出现正好适应了这一市场形势，因而在LED显示屏的设计制造技术与应用水平上都得到了迅速的提高。
LED显示屏经历了从单色、双色图文显示屏，到图象显示屏，一直到今天的全彩色视频显示屏的发展过程。
无论在期间的性能（提高亮度LED显示器及蓝色发光灯等）和系统的组成（计算机化的全动态显示系统）等方面都取得了长足的进步。
目前已经达到的超高亮度全彩色视频显示的水平，可以说能够满足各种应用条件的要求。
其应用领域已经遍及交通、证券、电信、广告、宣传等各个方面。
我国LED显示屏的发展可以说基本上与世界水平同步，至今已经形成了一个具有相当发展潜力的产业。
应该指出的是，我国LED产业不但在应用技术上取得了巨大的成功，而且在创新能力上有出色的表现,例如北京中庆数据设备公司研制的 ZQL9701超大规模芯片，就代表了当前LED显示屏控制电路的国际水平。
与国内LED显示屏产业的迅速发展相比，目前关于LED显示屏的图书资料显得太少,不便于设计制造人员及运用维护人员的工作,由此萌发了编写一本 LED 显示屏技术用书的想法，适逢电子科技大学出版社之邀，斗胆动笔草就本书。
书中分别就LED显示屏的概况、LED显示器件、图文显示屏、图象显示屏、视频显示屏等有关技术问题进行了叙述,以期使从事各类LED显示屏工作的读者能够从本书中得到一些有用的材料。
由于LED显示屏是多种综合应用的产品，涉及光电子学、半导体器件、数字电子电路、大规模集成电路、单片机及微机等各个方路及方法还要花较大篇幅进行介绍，容易冲淡主题。
LED显示屏系统原理及工程技术
LED显示屏系统原理及工程技术LED显示屏系统是一种常见的信息展示和广告媒体，其原理基于LED （发光二极管）的发光特性和数字化控制技术。
LED显示屏系统由多个LED模组组合而成，可以在室内和室外多种环境下使用。
下面将详细介绍LED显示屏系统的原理和工程技术。
1.LED显示屏系统原理：LED显示屏系统原理基于LED的发光特性和数字化控制技术。
LED是一种发光体，通过半导体材料的电子能级变化产生光电效应，从而实现发光。
LED显示屏系统通过将成千上万个LED灯颗粒组合在一起，形成一个像素点的矩阵，通过控制每个像素点的亮度和颜色，可以显示出各种文字、图像和视频。
-LED模组：是LED显示屏的最小组织单位，通常由LED灯珠、驱动电路和封装材料组成。
LED模组可以根据需要灵活组合成不同尺寸和分辨率的显示屏。
-控制系统：包括控制卡、发送卡和接收卡等，用于接收和解析来自电脑或其他输入设备的信号，然后将信号传输给LED显示屏。
-电源系统：提供稳定的电源电压和电流，为LED灯珠和控制系统提供电力支持。
-外壳和支架：用于保护LED显示屏系统的内部结构，以及安装和悬挂显示屏。
-控制系统接收到输入信号后，将信号数据发送给LED模组。
-LED模组根据接收到的信号数据，控制每个像素点的亮度和颜色。
-控制系统将处理后的数据发送给相应的LED模组，以形成图像或视频。
-LED模组通过驱动电路，根据接收到的数据控制LED灯珠的工作状态，实现发光效果。
-整个显示屏根据传输的信号数据，分时分区进行亮灭状态的切换，从而呈现出完整的图像或视频。
2.LED显示屏系统工程技术-电子技术：包括LED灯珠的电路驱动设计、控制系统的硬件设计、信号传输和处理等方面。
LED灯珠的驱动电路设计需要考虑到电流和电压的控制，以保证灯珠的亮度和使用寿命。
控制系统的硬件设计需要考虑到信号解析和传输的稳定性，以及输入和输出接口的匹配。
信号传输和处理需要考虑到信号传输的带宽和时延问题，以及信号的解析和解码。
LED显示原理及维修

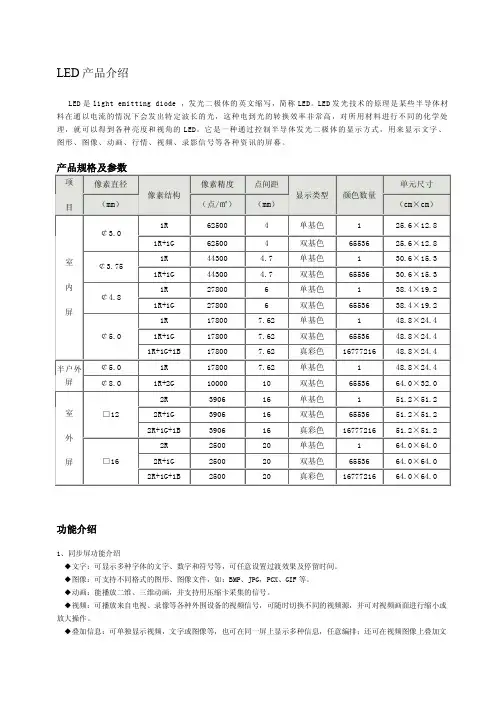

62500 62500 44300 44300 27800 27800 17800 17800 17800 17800 10000 3906 3906 3906 2500 2500 2500
点间距
（mm）
4 4 4.7 4.7 6 6 7.62 7.62 7.62 7.62 10 16 16 16 20 20 20
2) 电性能指标 灰度等级 gray scale
LED 显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。灰度也就是所谓的色阶或灰阶，是指亮度 的明暗程度。对于数字化的显示技术而言，灰度是显示色彩数的决定因素。一般而言灰度越高，显示的色彩 越丰富，画面也越细腻，更易表现丰富的细节。
灰 度等 级 主要 取 决于 系 统 的 A/D 转 换位 数 。当 然 系统 的 视频 处 理芯 片 、存储 器 以及 传 输系 统 都要 提 供相 应 位数 的 支持 才 行。一 般为 无 灰度 、8 级、16 级、32 级、64 级 、128 级、256 级等 ，LED 显 示 屏的 灰 度等 级 越高 ， 颜色越丰富，色彩越艳丽；反之，显示颜色单一，变化简单。
LED 产品介绍
LED 是 light emitting diode ，发光 二 极体 的 英文 缩 写，简称 LED。LED 发 光 技术 的 原理 是 某些 半 导体 材 料在通以电流的情况下会发出特定波长的光，这种电到光的转换效率非常高，对所用材料进行不同的化学处 理，就可以得到各种亮度和视角的 LED。它是一种通过控制半导体发光二极体的显示方式，用来显示文字、 图形、图像、动画、行情、视频、录影信号等各种资讯的屏幕。
纯绿（Pure green）和真绿（true green）
过去 30 年，各种顏色 LED 被相继开发出来，首先是红色，黄色，黄绿色，蓝色 LED 和纯绿 LED 在 90 年 代相 继 被日 亚 工程 师 发明 .至 此,制造 LED 全彩 色 屏幕 成 为可 能 .播放 视 频的 LED 屏 幕 必须 用 纯绿 ，如 果 用黄 绿 来做，顏色肯定不真实，如果一个像素里绿管的数量很多，比红管和蓝管的数量多，那肯定是黄绿管，因为 黄绿的亮度不够，必须用多个，但黄绿 LED 价格低廉。该种屏幕俗称偽彩屏。
谈LED显示屏及维修
２ ． ２ 室外（ 静态锁存 ） 显示原理
以８ ＊ ８ 点阵为例
Ｒｉ ｌ ＲＩ ２
Ｒ ｌ ３
Ｒ １ ４
Ｒ１ ５
Ｒ１ ６
Ｒ １ Ｔ ＲＩ ８
Ｒ ２１
； ； ３ ； ； ；
Ｒ ２ ２ Ｒ ２３ 王 ｃ ２ ４ Ｉ ｃ ２ ５ Ｒ ２ ６ Ｒ ２７
谈Ｌ Ｅ Ｄ显 示 屏 及维 修
常 州信 息职 业技 术 学院
［ 摘
杨 娜
￣］ Ｌ Ｅ Ｄ显 示屏 由六部 分构成 ， 其 中显 示屏体是 容易产生故障 的， 清楚构成显示屏的芯片原理 ， 理解 工作原理 ， 总结维修经验是
维修 Ｌ Ｅ Ｄ显示屏的重点。 ［ 关键词 ］ Ｌ Ｅ Ｄ显示屏 构成 维修
别。
一
一
｛ ｊ ； ； ； 土 ｛ 乏 Ｉ ｊ 【 ｛ ； ； ｉ ： ｛ 斗 ： ｊ ｛ ； ， 彳 ； ； ； ｛ ｉ ＝ ： ， 上 ｊ ； ； ｉ 乏 ４ ＂ － ＝ ｛ 『 ｆ ｜ ｆ ， ＝ ＝ ｊ ； ， 牛 ； ； 主 ｊ ７ －
Ｉ ｌ ３ ２ Ｅ ３ ３ ｌ ； ３ ４ Ｒ ３５
Ｒ ２ ８
一
｛ ； 『 ｆ ＝ ｊ ＝ ｛ ； ： ４ 『 卞 ７ － ｉ ： ＝ － ８ｊ ； ； ：
图２双基色点 ３ ６
Ｉ ＝ ３ Ｔ
Ｌ ｌ ｌ ２ Ｌ ３
１ ． １ 显示屏体
显示 板 由Ｐ Ｃ Ｂ板 、 模块 、 小规模集成 芯片 、 电容 电阻 、 金针 、 电源线
组成 。
２
Ｅ 叵 叵 叵 叵 叵
叵
图 １ 显 不 屏
Ｌ 蓐
＼
LED显示屏系统原理及工程技术
LED显示屏系统原理及工程技术LED显示屏系统是一种以LED发光二极管为显示元件的显示设备，广泛应用于室内和室外的广告、信息发布、舞台演出等领域。
其原理是通过控制LED发光二极管的电流大小来调节其发光亮度，从而实现显示不同颜色和亮度的图像和文字。
LED模组设计是LED显示屏系统工程技术的关键环节。
LED模组是由多个LED发光二极管组成的基本显示单元，通常包括LED芯片、封装材料、导光板、驱动电路等部分。
LED模组的设计需考虑LED的点阵排列方式、通电方式、驱动电路设计等因素，以确保LED显示屏系统具有优良的亮度、均匀性和灵活性。
控制系统设计是LED显示屏系统工程技术的另一个核心内容。
控制系统通常包括控制卡、信号转换器、发送卡等设备，用于接收外部信号并转换成LED模组可以识别的电信号。
控制系统设计需要考虑显示内容的实时性、稳定性和可靠性，以确保LED显示屏系统能够准确显示所需的图像和文字。
显示内容设计是LED显示屏系统工程技术中的一个重要环节。
显示内容设计需要考虑LED显示屏的分辨率、色彩表现力、显示方式等因素，以确保显示效果清晰鲜明，能够吸引目标观众的注意力。
安装调试是LED显示屏系统工程技术的最后一步。
安装调试包括LED显示屏的安装位置选择、固定方式、电源接线、信号连接等内容，需要确保LED显示屏系统能够正常工作并达到预期效果。
总的来说，LED显示屏系统的原理是通过控制LED发光二极管的电流大小来实现图像和文字的显示，其工程技术包括LED模组设计、控制系统设计、显示内容设计、安装调试等方面。
只有各个环节都能协调配合，才能确保LED显示屏系统能够正常工作并达到预期效果。
led 显示屏原理
led 显示屏原理
LED显示屏是利用发光二极管（LED）的原理制造的一种显示设备。
LED是一种电子元件，其发光效果是由电子直接通过半导体材料产生的。
LED显示屏的工作原理是：当LED正极接通正电压，负极接通负电压时，LED两端的电子将开始流动。
根据半导体材料的特性，流动的电子将与材料中的空穴相遇，从而产生能量。
这些能量将被释放为光子，形成可见光。
不同材料、不同电流条件下的LED发出的光线颜色和强度都有所不同，因此可以通过控制电流来使LED发出不同颜色的光。
LED显示屏利用大量的LED组成像素点，通过控制每个像素点发出的光的颜色和亮度来显示出图像和文字。
LED可以被分为三原色：红色、绿色和蓝色。
通过调节不同颜色LED的亮度来混合产生各种颜色的光。
为了控制LED显示屏的亮度和颜色，通常会使用一个控制电路来控制每个LED的电流。
该控制电路可以通过接收外部信号来实现显示内容的更新和控制。
总之，LED显示屏利用LED发光二极管的特性，通过控制电流和混合不同颜色的发光二极管来实现图像和文字的显示。
它具有高亮度、高对比度、高刷新率和低能耗等优点，因此在数字显示、广告宣传和室内外显示等领域得到了广泛的应用。
LED显示屏的的工作原理及驱动电路
LED显示屏的的工作原理及驱动电路LED显示屏（Light Emitting Diode Display）是一种利用半导体材料发光特性制作的显示装置，其工作原理基于LED的发光作用。
本文将从LED的工作原理及驱动电路两个方面详细介绍LED显示屏的工作原理。
首先，我们来了解LED的工作原理。
LED是一种可以将电能转化为光能的二极管，它由P型半导体和N型半导体组成，两者之间形成一个PN 结。
当正向偏压加到LED上时，电流从P端流向N端，电子与空穴结合，发生复合过程。
在这个过程中，能量以光的形式释放出来，形成发光。
LED的发光颜色由半导体材料的组成决定，常见的有红、绿、蓝和黄等。
了解了LED的工作原理后，接下来我们来介绍LED显示屏的驱动电路。
LED显示屏通常由一组多个LED组成，这些LED被排列成矩阵或行列交叉的方式。
驱动电路主要分为两部分：行驱动电路和列驱动电路。
行驱动电路通过对每一行的LED进行选择性驱动来实现显示功能。
它由多个选择开关和行驱动芯片组成。
在每一行中，选择开关根据需要将行驱动芯片连接到相应的行LED上。
通过控制选择开关的通断，可以选择性地对每一行进行驱动，从而控制LED的亮灭。
列驱动电路则负责对每一列的LED进行驱动。
它通常由列驱动芯片和预处理电路组成。
预处理电路用于处理输入信号，将其转换为适合列驱动芯片的控制信号。
列驱动芯片则根据控制信号对每一列的LED进行驱动，控制LED的亮灭。
在驱动电路中，还需要使用一些辅助电路来提供合适的电源和时钟信号。
电源电路负责提供合适的电压和电流，以保证LED在正常工作范围内。
时钟信号用于同步控制行驱动和列驱动，以确保LED显示屏的稳定性和准确性。
总结起来，LED显示屏的工作原理是基于LED的发光特性，通过驱动电路对LED进行选择性驱动来实现显示功能。
驱动电路由行驱动电路和列驱动电路组成，通过控制信号对LED进行驱动，从而控制LED的亮灭。
辅助电路则提供合适的电源和时钟信号，确保LED显示屏的正常工作。
LED显示屏P10模组工作原理与故障维修
LED显示屏:P10-1R模组工作原理与故障维修一、模组信号介绍1 、供电电压：DC5V2 、数据接口方式：T12 ，每区8行、每区8列、上数据、OE高有效。
3 、输入信号： A 、B 、OE 、DR 、STB 、CLK 、GND4 、输入信号介绍：A和B为扫描信号（本模组为1/4扫描）、OE为使能、DR为数据、 STB为锁存、CLK为时钟、 GND为地（电源负极）二、 IC 介绍（可以到网上查询详细资料）1 、 U1是74HC245 、U2和U3是4953 、U4是74HC138 、UR1—UR16是74HC5952 、74HC245功能是放大信号，所有输入信号都要经过此IC 。
有时整板有问题或不传输有可能是此IC损坏或虚焊。
3 、 4953功能是控制行，如果板子水平方向有故障而且是整行一般是此IC 的故障。
1片4953控制8行。
4 、 74HC138功能是控制扫描的，输入A 、B和OE信号输出4个信号来控制2片4953。
5 、 74HC595功能是控制列显示的，输入STB 、CLK和DR 信号输出8个信号来控制8个灯宽 *4 个灯高。
户外模组故障维修（以P10-1R为例）1 、整板不亮：●板子没有接上电源；●输入排线插反；●输入输出颠倒；●电源正负极接反（接反会烧掉板子所有IC）。
2 、本板不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。
3 、隔三行有一行不亮：●4953损坏（是其中一个损坏）。
4 、隔一行亮一行：A信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第1脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
5 、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
LED显示屏整屏与单元板维修方法
LED显示屏整屏与单元板维修方法LED显示屏是一种常见的大屏幕显示设备，广泛应用于室内外的广告、道路交通、体育赛事等场所。
由于LED显示屏长时间开机使用，或者受到外部环境的影响，可能会出现一些故障，比如整屏花屏、单元板故障等问题。
在这种情况下，我们需要及时进行维修，以保证LED显示屏的正常使用。
接下来，我将介绍LED显示屏整屏和单元板的常见维修方法。
一、LED显示屏整屏维修方法：1.整屏花屏：当LED显示屏整屏出现花屏情况时，首先需要检查信号线是否连接正常，确认信号源的输出是否正常。
如果信号源和连接线正常，那么问题可能出现在控制卡或者接口板上。
此时，需要检查控制卡和接口板的连接是否松动，是否有损坏的情况。
如果发现有问题，可以更换控制卡或者接口板来解决花屏问题。
2.整屏无法显示：LED显示屏整屏无法显示的原因可能是控制卡或者LED模块故障。
首先需要检查控制卡的指示灯是否正常亮起，确认控制卡是否正常工作。
如果控制卡正常，那么可以通过检查LED模块的连接线是否松动或者受损来确定问题所在。
如果LED模块出现故障，可以单独更换故障的LED模块来解决整屏无法显示的问题。
3.整屏闪烁：LED显示屏整屏闪烁可能是由于电源供应不稳定或者接触不良引起的。
此时，可以检查电源线是否连接正常，电源是否稳定输出。
另外，还可以检查显示屏的接地是否良好，是否有接触不良的情况。
如果发现问题，可以更换稳定的电源供应或者重新连接接地线来解决整屏闪烁问题。
二、LED显示屏单元板维修方法：1.单元板无法显示：LED显示屏单元板无法显示的原因可能是LED模块、电源或者控制芯片故障。
首先需要检查LED模块的连接线是否松动或者受损，确保LED模块正常工作。
如果LED模块正常，可以检查电源供应是否稳定，检查控制芯片的连接是否良好。
如果发现故障，可以更换故障的部件来解决单元板无法显示的问题。
2.单元板花屏：当LED显示屏单元板出现花屏情况时，可能是由于控制芯片或者接口板故障引起的。
LED显示屏技术方案
LED显示屏技术方案一、LED显示屏的基本原理LED显示屏是一种采用发光二极管（LED）作为显示单元的平面显示设备。
其基本原理是利用半导体材料的特性，在外加电场作用下，电子和空穴结合并产生光。
LED显示屏通常由许多个LED单元组成的矩阵阵列，通过控制单元的电流和亮度来实现不同的图形和文字显示。
1.模组方案模组是LED显示屏的基本组成单元，通常由许多个LED单元组成，具有电源、控制芯片、亮度调整电路等功能。
模组方案具有可拆卸性和可重复使用性的优点，便于维护和更新。
2.驱动方案驱动方案是指如何控制各个LED单元的电流和亮度，以实现显示效果。
常见的驱动方式有静态扫描、动态扫描和静态全彩驱动。
静态扫描驱动方式适用于单色和双色显示屏；动态扫描驱动方式适用于全彩显示屏；静态全彩驱动方式适用于分区域控制的全彩显示屏。
3.控制系统方案控制系统方案是指如何实现对LED显示屏的整体控制和管理。
常见的控制系统方案有单机控制和云端控制。
单机控制指的是通过连接本地主机来控制显示内容；云端控制指的是通过互联网连接到云端服务器，实现远程控制和管理，更加灵活和便捷。
4.点间距方案点间距是指LED显示屏上相邻两个LED单元之间的距离，通常用像素间距来表示。
常见的点间距有P2、P2.5、P3、P4等。
点间距越小，像素密度越高，画面显示效果越细腻。
5.色彩方案色彩方案是指显示屏能够呈现的颜色范围。
常见的色彩方案有单色、双色和全彩。
单色指只能显示单一颜色；双色指可以同时显示两种颜色（通常是红色和绿色）；全彩指可以显示各种颜色，通常通过三原色（红、绿、蓝）的混色来实现。
6.显示效果方案显示效果方案是指显示屏能够呈现的特殊效果，如动态效果、视频播放、文字滚动等。
这需要结合硬件和软件的技术支持，通常需要配备强大的控制系统和专业的软件开发。
三、LED显示屏的应用领域1.室内应用：大型商场、会议室、体育馆、剧院等室内场所常用LED显示屏来进行宣传、广告和信息发布。
led显示屏原理及维护_secret
第一章LED照明基础知识理论半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。
事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。
因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。
此外，在一定条件下，它还具有发光特性。
在正向电压下，电子由N区注入P区，空穴由P区注入N区。
进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。
假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。
除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。
发光的复合量相对于非发光复合量的比例越大，光量子效率越高。
由于复合是在少子扩散区内发光的，所以光仅在*近PN结面数μm以内产生。
理论和实践证明，光的峰值波长λ与发光区域的半导体材料有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。
若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。
（二）LED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值，LED发热、损坏。
（2）最大正向直流电流IFm：允许加的最大的正向直流电流。
超过此值可损坏二极管。
（3）最大反向电压VRm：所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏。
led显示屏原理及维修技术
LED显示屏原理及调试技术第一章原理篇第一节并行灯板原理1. 灯板驱动原理图1 讲的是如何才能让一颗LED 灯点亮，我们知道红灯的Vf 一般为2.2V 左右，绿灯、蓝灯的Vf 一般为3.2V 左右，一般电流设计在10mA~20mA，电流过高可能会烧坏LED 灯，满足以上两个条件就可以驱动LED 灯的正常点亮。
（Vled：是供电电压，一般为5V，现在有下降的趋势，可以做到低压节能。
Vf：是发光二极管正向导通电压，Vds：是驱动芯片导通后电压）图1灯板实际是由多个LED 灯组合而成的，下图是一个简单的单色灯板示意图：图2图3图3 是一个8*8 大小，8 扫的灯板，扫描屏灯板是逐行点亮的，两扫之间扫描间隔的时间是非常短的，由于人眼的视觉暂留效应，所以我们看起来就是连续的画面.驱动电路的框架如下图所示，行控制信号A、B、C 控制138 译码器，138 译码器输出8 路信号控制行管4953，然后4953 输出端控制灯板每一行灯的阳极。
恒流驱动芯片的每个通道控制灯板的每一列，要想点亮一颗灯板，只需要把它所在的列输出低电平，行输出高电平即可。
2. 驱动芯片的控制信号CLK 时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2 倍。
LAT（STB）锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路通过点亮LED 显示出来。
OE 使能信号：当OE 为低时，启动OUT0—OUT15 的输出，只要调整OE 脉宽可以实现对整屏亮度控制，也用于显示屏消隐。
SDI 数据信号：提供显示图象所需要的数据。
必须与时钟信号协调才能将数据传送到任何一个显示点。
3. 并行驱动的原理数据传输（R、G、B 分为3 路，每路信号分别级联），R 信号驱动一个像素点的红灯，G 信号驱动一个像素点的绿灯， B 信号驱动一个像素点的蓝灯，这样的驱动方式称为并行驱动，也是目前最主流的驱动方式。
LED显示屏维修调试培训
室内LED显示屏显示颜色不正可能是由于色差、亮度不均或 颜色配置不正确等原因引起的。
详细描述
首先检查显示屏的色差和亮度是否均匀，然后检查颜色配置 是否正确。如果以上都没有问题，可能是显示屏本身的问题 ，需要更换或修理。
案例三：LED显示屏亮度不一致的调整方法
总结词
LED显示屏亮度不一致可能是由于电 源电压不稳定、控制卡设置不当或 LED灯珠老化等原因引起的。
按尺寸分类
LED显示屏可分为室内屏、户外屏 和半户外屏等，不同尺寸的LED显 示屏适用于不同的场地和观看距离。
LED显示屏的应用领域
广告传媒
LED显示屏广泛应用于广告牌、 户外广告、商场促销等场合， 展示动态广告和宣传信息。
交通信息
LED显示屏在交通领域用于发布 路况信息、交通指示和安全提 示等，提高交通效率。
体育场馆
LED显示屏在体育场馆中用于直 播比赛、播放比赛回放和实时 计分等，提供给观众更好的观 赛体验。
舞台演出
LED显示屏在舞台演出中用于背 景布置、特效展示和舞台合成 等，增强演出效果。
02
LED显示屏维修调试技术
LED显示屏常见故障及原因
显示屏不亮
可能是电源故障、控制 卡故障或连接线问题。
LED显示屏维修调试培训
• LED显示屏基础知识 • LED显示屏维修调试技术 • LED显示屏故障诊断与排除 • LED显示屏日常维护与保养 • LED显示屏维修调试案例分析
01
LED显示屏基础知识
LED显示屏工作原理
LED显示屏由多个LED灯珠组成，通过电流驱动每个LED灯珠的亮灭，形成图像。 LED显示屏的亮度、颜色和动态效果等参数可以通过控制系统进行调节。
LED显示屏维修教程
1、 检测A、B、C、D各信号之间是否短路.2、检测 4953输出端是否与其他输出端短路。
❖ E．全亮时有单点或多点（无规律旳）不亮 1、 找到该模块相应旳控制脚测量是否与本行短路。 2、 更换模块或单灯。 F．全亮时有一列或几列不亮 1、 在模块上找到控制该列旳引脚，测是否与驱动 IC（74HC595/TB62726）输出端连接。 G．有单点或单列高亮，或整行高亮，而且不受控 1、 检验该列是否与电源地短路。 2、 检测该行是 否与电源正极短路. 3、 更换其驱动IC。
必须电路断电旳情况下操作。该措施有一定旳不足， 例如被检测器件是高阻旳，就检测不到了。
❖ 单元板常见问题旳处理环节
单元板故障： A．整板不亮 1、 检验供电电源与信号线是否连接。 2、 检验测试卡是否以辨认接口，测试卡红灯闪动 则没有辨认，检验灯板是否与测试卡同电源地，或 灯板接口有信号与地短路造成无法辨认接口。（智 能测试卡） 3、 检测74HC245有无虚焊短路，245上相应旳使 能（EN）信号输入输出脚是否虚焊或短路到其他线 路。 注：主要检验电源与使能（EN）信号。
❖ H．显示混乱，但输出到下一块板旳信号正常 1、 检测245相应STB锁存输出端与驱动IC旳锁存端 是否连接或信号被短路到其他线路。
I．显示混乱，输出不正常 1、 检测时钟CLK锁存STB信号是否短路。 2、 检 测245旳时钟CLK是否有输入输出。 3、 检测时钟信号是否短路到其他线路。 注：主要检测时钟与锁存信号。
LED电子显示屏旳维修措施
判断问题必须先主后次方式旳处理，将明显旳、 严重旳先处理，小问题后处理,短路应为最高优 先级。 1、 电阻检测法，将万用表调到电阻档，检测一 块正常旳电路板旳某点旳到地电阻值，再检测另 一块相同旳电路板旳同一种点测试与正常旳电阻 值是否有不同，若不同则就拟定了问题旳范围。 2、 电压检测法，将万用表调到电压档，检测怀 疑有问题旳电路旳某个点旳到地电压，比较是否 与正常值相同，不然拟定了问题旳范围。
LED电子显示屏的维修资料
LED电子显示屏的维修资料一、主要的显示屏驱动IC1. 74HC04的作用：6位反相器。
第7脚GND，电源地。
第14脚VCC，电源正极。
信号由A端输入Y端反相输出，A1与Y1为一组，其它类推。
例：A1=“1”则Y1=“0”、A1=“0”则Y1=“1”，其它组功能一样。
2. 74HC138的作用：八位二进制译十进制译码器。
第8脚GND，电源地。
第15脚VCC，电源正极第1~3脚A、B、C，二进制输入脚。
第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A、B、C信号控制。
其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。
通过控制选通脚来级联，使之扩展到十六位。
例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，则Y0为“0”Y1~Y7为“1”。
3. 74HC595的作用：LED驱动芯片，8位移位锁存器。
第8脚GND，电源地。
第16脚VCC，电源正极第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。
第13脚EN，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。
第12脚STB，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。
第11脚CLK，时钟口，每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。
第9脚DOUT，串行数据输出端，将数据传到下一个。
第15、1~7脚，并行输出口也就是驱动输出口，驱动LED。
4. 4953的作用：行驱动管，功率管。
其内部是两个CMOS管，1、3脚VCC，2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态。
TB62726的作用：LED驱动芯片，16位移位锁存器。
led显示屏的工作原理
led显示屏的工作原理
LED显示屏是一种利用发光二极管（Light Emitting Diode）作为显示元件的显示设备。
其工作原理如下：
1. 发光二极管工作原理：发光二极管是一种具有单向导电特性的半导体器件。
当正向电流通过二极管时，电子与空穴在PN 结中复合，产生能量释放，即发光。
2. 区域划分：LED显示屏通常由许多发光二极管组成，构成一个个小区域。
每个小区域被称为像素，可能是单色或多色。
3. 控制电路：LED显示屏外部连接有一个控制电路，通过给不同像素点的发光二极管提供不同的电流来控制其亮度。
4. 编码和信号处理：显示信号经过编码处理，将显示内容转化为数字信号。
然后，通过控制电路将处理后的信号发送到所需的像素点。
5. 显示内容：LED显示屏可以显示各种图像和文字，通过一定的编程和控制方法，将不同的亮度和颜色的像素组合成所需的图案。
6. 刷新频率：为了保持显示屏内容的连续性和稳定性，LED 显示屏的刷新频率通常很高，一般超过60Hz。
总之，LED显示屏通过控制发光二极管的电流，利用发光二
极管的发光特性来显示各种图像和文字。
通过控制电路和编码处理，将输入信号转化为像素的控制电流，从而实现显示功能。
LED显示屏常用IC脚的定义及作用基本维修原理
LED显示屏常用IC脚的定义及作用基本维修原理一、LED显示屏常用IC脚的定义及作用：1.电源脚（VCC和GND）：电源脚连接电源，提供电流和电压给IC。
2.显示数据输入脚（DIN）：接收外部数据输入，用于控制LED的显示。
3.显示时钟输入脚（CLK）：接收外部时钟信号，确定数据的显示时序。
4.数据锁存脚（LATCH）：将输入的数据锁存，传送给LED显示屏。
5.输出使能脚（OE）：使能信号，控制数据的输出和显示。
6.扫描/转发地址脚（A0-A7）：控制LED显示屏的扫描或转发地址。
7.亮度控制脚（BR）：用于调节LED显示屏的亮度。
8.复位脚（RST）：复位信号脚，用于复位芯片。
9.串行数据输出脚（DOUT）：将接收到的数据串行输出给下一个IC 或显示模组。
二、LED显示屏基本维修原理：1.检查电源：首先检查电源线是否连接稳定，供电是否正常。
可以通过测量电源电压和电流来判断电源是否正常工作。
2.检查信号线：检查信号线是否连接正确，信号线是否断开或接触不良。
可以使用万用表或示波器来检测信号的连通性。
3.检查显示数据：检查输入的显示数据是否正确，数据线是否连接正确。
可以使用逻辑分析仪或示波器来检测数据的传输情况。
4.检查IC脚位：检查LED显示屏上的IC脚位是否损坏或接触不良。
可以使用放大镜或显微镜来观察并修复脚位。
5.更换故障IC：如果确定IC损坏，可以通过更换故障IC来修复问题。
首先需要确定IC的型号和规格，然后使用烙铁和焊锡网等工具进行更换。
6.检查LED灯珠：LED显示屏上的LED灯珠如果出现亮度不均或灭点等问题，可以使用万用表测量灯珠的电压和电流，并逐个更换故障灯珠。
7.温度问题：LED显示屏长时间工作后，可能会出现发热问题。
首先检查散热器是否正常，然后可以使用红外测温仪检测显示屏各个部分的温度，如果温度过高，需要进行散热处理。
8.静电保护：在维修过程中，需要注意对LED显示屏的静电保护。
LED显示屏维修方案
LED显示屏维修方案LED显示屏是一种广泛应用于各类场景的重要显示设备，例如会议室、舞台演出、广告牌等。
然而，由于长时间使用或意外情况，LED显示屏可能会出现故障。
在这篇文章中，我们将提供一套LED显示屏维修方案，帮助用户迅速修复故障并延长LED显示屏的使用寿命。
第一步：问题诊断首先，我们需要进行问题诊断，确保正确了解问题的性质和原因。
在诊断阶段，我们可以尝试以下几种常见的故障排查方法：1.检查电源线是否插好，确保有稳定的电源供应；2.检查显示屏连接线是否插好，确保连接线没有松动或脱落；3.检查显示屏面板是否有明显的物理损坏，比如裂纹或破损。
第二步：软件故障修复1.重新启动控制软件和显示屏。
有时候，重新启动可以解决一些软件故障；2.检查和更新控制软件版本。
如果控制软件版本过旧，可能会出现与操作系统不兼容的情况，更新到最新版本可能会解决问题；3.检查和重新设置显示屏的配置文件。
有时候，配置文件可能会被错误修改或删除，重新设置配置文件可能会恢复显示屏的正常工作。
第三步：硬件故障修复如果软件修复无效，可能是由于硬件故障引起的。
在这种情况下，我们需要进行更深入的故障排查和修复。
这可能需要一些专业的工具和设备，如果您没有相关的专业知识和技能，建议寻求专业人士的帮助。
以下是一些常见的硬件故障修复方法：1.检查和更换驱动板。
驱动板是连接控制软件和LED显示屏的重要组成部分，如果驱动板损坏，可能会导致显示屏无法正常工作；2.检查和更换LED模块。
LED模块是显示屏的核心组成部分，如果LED模块损坏，可能会出现黑点、亮点或者无法正常显示的问题；3.检查并修复电源供应问题。
如果电源供应不稳定或故障，可能会导致LED显示屏亮度不足或者完全无法工作。
第四步：维护和保养完成故障修复后，为了延长LED显示屏的使用寿命，我们还需要进行维护和保养。
以下是一些常见的维护和保养方法：1.定期清洁显示屏。
使用柔软的布料轻轻擦拭显示屏表面，避免使用碱性或酸性清洁剂，以防止显示屏表面受损；2.定期检查和紧固连接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏原理及调试技术第一章原理篇第一节并行灯板原理1. 灯板驱动原理图1 讲的是如何才能让一颗LED 灯点亮，我们知道红灯的Vf 一般为2.2V 左右，绿灯、蓝灯的Vf 一般为3.2V 左右，一般电流设计在10mA~20mA，电流过高可能会烧坏LED 灯，满足以上两个条件就可以驱动LED 灯的正常点亮。
（Vled：是供电电压，一般为5V，现在有下降的趋势，可以做到低压节能。
Vf：是发光二极管正向导通电压，Vds：是驱动芯片导通后电压）图 1灯板实际是由多个LED 灯组合而成的，下图是一个简单的单色灯板示意图：图 2图 3图3 是一个8*8 大小，8 扫的灯板，扫描屏灯板是逐行点亮的，两扫之间扫描间隔的时间是非常短的，由于人眼的视觉暂留效应，所以我们看起来就是连续的画面.驱动电路的框架如下图所示，行控制信号A、B、C 控制138 译码器，138 译码器输出8 路信号控制行管4953，然后4953 输出端控制灯板每一行灯的阳极。
恒流驱动芯片的每个通道控制灯板的每一列，要想点亮一颗灯板，只需要把它所在的列输出低电平，行输出高电平即可。
2. 驱动芯片的控制信号CLK 时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2 倍。
LAT（STB）锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路通过点亮LED 显示出来。
OE 使能信号：当OE 为低时，启动OUT0—OUT15 的输出，只要调整OE 脉宽可以实现对整屏亮度控制，也用于显示屏消隐。
SDI 数据信号：提供显示图象所需要的数据。
必须与时钟信号协调才能将数据传送到任何一个显示点。
3. 并行驱动的原理数据传输（R、G、B 分为3 路，每路信号分别级联），R 信号驱动一个像素点的红灯，G 信号驱动一个像素点的绿灯，B 信号驱动一个像素点的蓝灯，这样的驱动方式称为并行驱动，也是目前最主流的驱动方式。
下图是并行灯板中其中一种颜色的驱动方式，其他颜色的驱动方式与此相同。
图 4专业资料参考20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 R 1 G 1 B 1 R 2 G 2 B 2 R 3 G 3 B 3 R 4 G 4 B 4 R 5 G 5 B 5 R 620 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 R 1 R 2 R 3 R 4 R 5 R 6 R 7 R 8 R 9 R 10 R 11 R 12 R 13 R 14 R 15 R 16O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 G 6 B 6 R 7 G 7 B 7 R 8 G 8 B 8 R 9 G 9 B 9 R 10 G 10 B 10 R 11 G 11 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5G 1 G 2 G 3 G 4 G 5 G 6 G 7 G 8 G 9 G 10 G 11 G 12 G 13 G 14 G 15 G 16O 15O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 B 11 R 12 G 12 B 12 R 13 G 13 B 13 R 14 G 14 B 14 R 15 G 15 B 15 R 16 G 16 B 16B 1 B 2 B 3 B 4 B 5 B 6 B 7 B 8 B 9 B 10 B 11 B 12 B 13 B 14 B 15 B 16O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0第二节 串行灯板原理串行灯板和并行灯板中的“串行”或者“并行”是指 RGB 数据的串行或者并 行，并行灯板的 RGB 信号是独立的，每种颜色都有自己单独的数据信号。
而串行 灯板的 RGB 信号是通过一根数据线来传输的，这就是串行灯板与并行灯板最本质 的区别，串行灯板主要有以下几种类型。
一、三色 16 点串行 支持的芯片:通用芯片(带电流增益的也算)，MBI5041/42，MBI505x ；不支持的芯片：MY926x 。
该方式驱动 IC 与灯的连接关系如下：22SDO 2SDI22SDO2SDI22SDO2SDIDriv er3Driv er2Driv er1即每个驱动芯片只带载一个颜色，至于每三个芯片中哪个芯片驱动什么 颜色是系统识别的，没有要求。
若需要抽点则需要按照像素红、绿、蓝一起抽，比如 R3，G3，B3 都不连， 那像素 3 就抽掉了。
关键点是红绿蓝的抽点规律要一样。
二、四色 16 点串行 这个应用很少，用于像素结构为两红一绿一蓝的应用，主要用于 4 灯虚拟应用。
其支持和不支持的芯片以及连接和抽点规律同上面的三色 16 点串行。
三、三色 1 点串行 支持的芯片:通用芯片(带电流增益的也算)。
不支持的芯片：MY926x ，MBI5041/42，MBI505x 。
该方式驱动 IC 与灯的连接关系如下：22SDO2 SDI22SDO2 SDI22SDO2SDIDriv er3Driv er2Driv er1专业资料参考20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5R 1 G 1 B 1 R R 1 R 2 G 2 B 2 R R 2 R 3 G 3 B 3 R R 3 R 4 G 4 B 4 R R 4 O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 020 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 R 5 G 5 B 5 R R 5 R 6 G 6 B 6 R R 6 R 7 G 7 B 7 R R 7 R 8 G 8 B 8 R R 8O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 02019 18 17 16 15 14 13 12 11 10 9 8 7 6 5 R 9 G 9 B 9 R R 9 R 10 G 10 B 10 R R 10 R 11 G 11 B 11 R R 11 R 12 G 12 B 12 R R 12O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0每个像素里面红绿蓝编排顺序系统可以识别，但是必须相同，比如：不能 一个像素是 RGB,下一个像素是 GBR 。
若需要抽点需要以像素为单位抽，比如将 R5，G5，B5 不连，像素 5 就抽 掉了。
四、四色一点串行 这个应用很少，用于像素结构为两红一绿一蓝的应用，主要用于 4 灯虚拟应 用。
支持的芯片:通用芯片(带电流增益的也算)。
不支持的芯片：MY926x ，MBI5041/42，MBI505x 。
该方式驱动 IC 与灯的连接关系如下：22SDO 2 SDI22SDO 2 SDI22SDO2SDIDriv er3Driv er2Driv er1每个像素里面红绿蓝虚拟红编排顺序系统可以识别，但是必须相同，比如： 不能一个像素是 RGBRr,下一个像素是 RrGBR 。
若需要抽点需要以像素为单位抽，比如将 R5，G5，B5，RR5 不连，像素 5 就抽掉了。
若每个像素里面的虚拟红 Rr 不连空着不用，等价于三色应用，这种模式 也是支持的。
五、专用串行 IC上面的四种应用在技术层面都不是串行最佳方案，三色 16 点存在布线难的问 题，三色 1 点应用存在红绿蓝由一颗 IC 驱动，电流一样，白平衡调节困难。
目 前市面上有专用的串行应用 IC ，每个 IC 输出 12 个通道，等价于红绿蓝 4 个像 素，每种颜色有单独的电流调节电阻，目前系统支持 MY9221。
示意图如下：第三节灯板驱动一、常见芯片介绍74HC245图 574HC245 的作用：信号功率放大，在实际应用中灯板一般需要多块级联在一起使用，这个时候线路会比较长，而控制信号是比较弱的，在传输过程中会造成衰减，所以，在信号传递过程中需要加245 将它的功率进行增强。
第1 脚DIR：为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。
第2~9 脚“A”信号输入/输出端：A1 对应B1，A2 对应B2，以此类推。
例如：A1 与B1 是一组，如果DIR=“1”OE=“0”则A1 输入,B1 输出。
如果DIR=“0” OE=“0”则B1 输入,A1 输出。
第11~18 脚“B”信号输入/输出端，功能与“A” 端一样，不再赘述。
第19 脚OE：使能端，若该脚为“1”A/B端的信号将不导通，只有为“0” 时A/B 端才被启用，该脚也就是起到开关的作用。
74HC138（三八译码器）74HC138 的作用：八位二进制译码器，74HC138 的作用是用来选择显示行，一个74HC138 可以选择8 行中的一行，所以如果灯板上有2 块74HC138，就可以实现选择16 行，也就是通常所说的16 扫。
第1~3 脚A、B、C，二进制输入脚，第4~6 脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，芯片才会被选通，此时输出才受A、B、C 信号控制，其它任何组合方式将不被选通，且Y0~Y7 输出全为“1”。
138 组成16 扫译码如图所示利用使能端能方便地将两个3/8 译码器组合成一个4/16 译码器，当A3 为低电平时，先驱动低位138 译码输出，然后A3 变为高电平，使能高位138 译码输出，从而组成4/16 译码器。
