电器设备保护接地和保护接零规定范文（二篇）

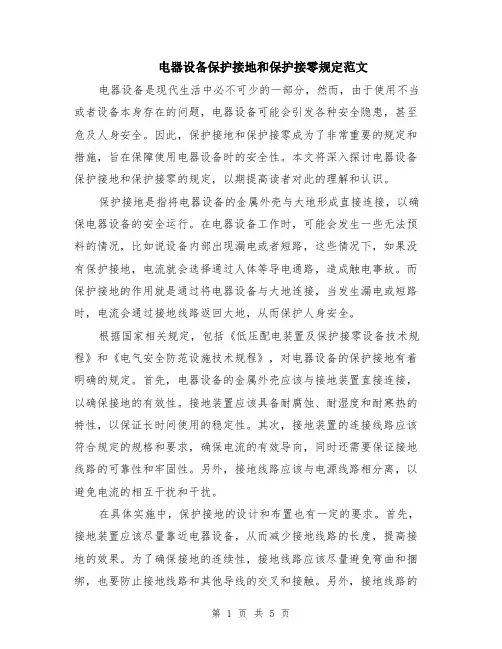

电器设备保护接地和保护接零规定范文电器设备是现代生活中必不可少的一部分，然而，由于使用不当或者设备本身存在的问题，电器设备可能会引发各种安全隐患，甚至危及人身安全。

因此，保护接地和保护接零成为了非常重要的规定和措施，旨在保障使用电器设备时的安全性。

本文将深入探讨电器设备保护接地和保护接零的规定，以期提高读者对此的理解和认识。

保护接地是指将电器设备的金属外壳与大地形成直接连接，以确保电器设备的安全运行。

在电器设备工作时，可能会发生一些无法预料的情况，比如说设备内部出现漏电或者短路，这些情况下，如果没有保护接地，电流就会选择通过人体等导电通路，造成触电事故。

而保护接地的作用就是通过将电器设备与大地连接，当发生漏电或短路时，电流会通过接地线路返回大地，从而保护人身安全。

根据国家相关规定，包括《低压配电装置及保护接零设备技术规程》和《电气安全防范设施技术规程》，对电器设备的保护接地有着明确的规定。

首先，电器设备的金属外壳应该与接地装置直接连接，以确保接地的有效性。

接地装置应该具备耐腐蚀、耐湿度和耐寒热的特性，以保证长时间使用的稳定性。

其次，接地装置的连接线路应该符合规定的规格和要求，确保电流的有效导向，同时还需要保证接地线路的可靠性和牢固性。

另外，接地线路应该与电源线路相分离，以避免电流的相互干扰和干扰。

在具体实施中，保护接地的设计和布置也有一定的要求。

首先，接地装置应该尽量靠近电器设备，从而减少接地线路的长度，提高接地的效果。

为了确保接地的连续性，接地线路应该尽量避免弯曲和捆绑，也要防止接地线路和其他导线的交叉和接触。

另外，接地线路的长度也有一定的限制，要根据不同的电气设备而定。

总之，保护接地的设计和布置要尽可能地符合规定和要求，以确保电器设备的安全运行。

保护接零是另一种保护电器设备安全的重要措施。

接零是指将电器设备的金属外壳与零线相连，以达到保护的目的。

与保护接地不同的是，保护接零主要是为了防止电器设备的外壳带电，而不是为了保护人身安全。

电气接地的规范要求及接地的各项参数，收藏！

电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。

接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N 线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。

（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

电气设备接地及接零的一般管理规定（4篇）

电气设备接地及接零的一般管理规定电气设备的接地和接零是电气设备安全运行的基础，在电气系统中起着至关重要的作用。

合理的电气设备接地和接零能够保障电气设备的安全运行，防止电气事故发生。

为了确保电气设备接地和接零的管理工作能够正常进行，通常会制定一些管理规定。

下面是电气设备接地和接零的一般管理规定，共计____字。

第一章：总则第一条为了加强电气设备接地和接零的管理，避免电气设备事故发生，保障生产和人员安全，制订本规定。

第二条本规定适用于所有具有电气设备的场所，包括工厂、商场、办公楼、住宅等。

第三条所有涉及电气设备接地和接零的工作都必须严格按照国家相关法律法规和本规定进行。

第四条电气设备接地和接零的管理工作由专门的电气设备管理机构负责，该机构应当由一名合格的电气设备管理人员领导，并配备相应的人员和设备。

第五条电气设备管理机构应当建立健全的工作制度，明确工作职责与权限，并进行定期的培训和考核。

第六条电气设备管理机构应当建立健全的档案管理制度，记录电气设备接地和接零相关的资料，确保可追溯。

第二章：电气设备接地管理第七条电气设备接地应当符合国家相关标准和规范要求，确保接地电阻不超过规定值。

第八条电气设备接地电阻的测试应当定期进行，一般不少于一年一次，并记录测试结果。

第九条电气设备接地电阻测试所使用的测试仪器应当经过校准，并保持良好的工作状态。

第十条电气设备接地线路和接地体应当保持良好的绝缘状态，避免出现漏电、断线、老化等情况。

第十一条电气设备接地线路和接地体的保护范围应当覆盖整个设备，确保设备的每个部分都能正确接地。

第十二条设备接地线路和设备接地体的链接应当可靠牢固，避免出现脱落、松动等情况。

第十三条新建电气设备在投运前，应当进行接地系统的试验和验收，并出具相应的测试报告。

第十四条电气设备接地系统的维护保养应当定期进行，确保设备的接地系统持续可靠。

第十五条电气设备接地系统的故障应当及时排查和处理，确保设备的正常运行。

接地与接零规范(标准版)

接地与接零规范
１、对于三相四线制低压供电系统，动力变压器中性线必须接地，并设置零母线，截面、连接方式及相色符合规定。

各级配电点的出线电缆接地线必须连接到电源电缆的接地线上。

具有３台及以上开关或馈出３条及以上线路的配电点必须设置零母线，电源和负荷出线的接地线必须接至零母线上，零母线设置重复接地极。

２、在有爆炸危险的场所，低压供电系统中性点严禁接地，按井下接地保护细则执行。

３、电气保护接零的系统中，所有电气设备的金属外壳都应使用保护地线或通过工作零线与电源端的接地点可靠连接。

４、变压器引出中性线的接地电阻不应超过4Ω，每一重复接地电阻不应大于10Ω。

５、三相四线制低压供电系统中任何设备，禁止不接零而采取就地接地保护。

6、地面降压站、井塔、井架等工厂建筑避雷装置接地电阻不大于10Ω
7、供暖、供气、供水管路不得用作接地;•厂房车间内禁止埋设接地极;•严禁使用高大建筑的防直击雷引下线和接地极作为动力或照明零线重复接地或工作接地。

电气设备接零、接地管理规定(4篇)

电气设备接零、接地管理规定一、概述电气设备的接零、接地是保障电气设备正常运行和人身安全的重要环节。

为了确保电气设备的使用安全，需要制定科学合理的管理规定来规范电气设备的接零、接地操作。

本文将对电气设备接零、接地管理规定进行详细阐述。

二、接零管理规定1. 接零原则(1)电气设备的接零应符合国家电气设备安全规范的要求，确保接零标准的合理性和科学性。

(2)接零操作必须按照相应的安全操作规程进行，确保工作人员的人身安全。

2. 接零标准(1)接零应在设备的主要金属外壳以及导电部件上进行，确保接零的可靠性。

(2)接零应符合电气设备的设计要求和标准，确保设备的正常使用。

3. 接零装置(1)接零装置应符合国家标准的要求，确保装置的质量和可靠性。

(2)接零装置的安装、使用和维护必须符合相关规范的要求，确保装置的正常运行。

4. 接零操作流程(1)接零操作前，必须认真检查接零装置是否正常。

(2)接零操作必须由具备相应资质和培训合格的电工进行，确保操作的准确性。

(3)接零操作期间必须严格遵守相关操作规程，防止误操作导致事故的发生。

(4)接零操作完成后，必须及时检查接零效果是否符合要求，确保设备的安全运行。

5. 接零检查和评估(1)定期对电气设备的接零进行检查和评估，确保设备的接零状态良好。

(2)接零检查和评估必须由经过培训合格的电气专业人员进行，确保评估结果的准确性。

三、接地管理规定1. 接地原则(1)电气设备的接地应符合国家电气设备安全规范的要求，确保接地的标准合理和科学。

(2)接地操作必须按照相应的安全操作规程进行，确保工作人员的人身安全。

2. 接地标准(1)接地应在电气设备的金属壳体或导电部件上进行，确保接地的可靠性。

(2)接地应符合电气设备的设计要求和标准，确保设备的正常使用。

3. 接地装置(1)接地装置应符合国家标准的要求，确保装置的质量和可靠性。

(2)接地装置的安装、使用和维护必须符合相关规范的要求，确保装置的正常运行。

电气设备接地、接零保护具体规定范本（2篇）

电气设备接地、接零保护具体规定范本1. 引言本文件为电气设备接地和接零保护的具体规定范本，旨在确保电气设备的安全运行，防止电气事故的发生。

本规定适用于各类电气设备及其相关安装和维护工作。

2. 接地保护2.1 设备接地原则接地是保证电气设备安全运行的重要手段之一。

根据国家标准和规定，电气设备的接地应符合以下原则：2.1.1 电气设备的金属外壳、主体和非电性导体应通过导体与地接触，形成可靠的电气连接。

2.1.2 接地导体应选择导电性能好、耐腐蚀、耐热、耐老化的材料，并具备足够的机械强度。

2.1.3 接地导体的电气连接应坚固可靠，接地电阻应满足国家标准的要求。

2.1.4 接地系统应与公共地网连接，建立良好的地网均衡。

2.2 接地电阻的测量与检验2.2.1 新建电气设备的接地电阻应在设备安装完毕后进行测量和检验，并记录相关数据。

2.2.2 接地电阻的测量应采用专用的测试仪器，并按照国家标准的要求进行操作。

2.2.3 接地电阻的测量结果应符合国家标准规定的范围。

2.3 接地导体的敷设与连接2.3.1 接地导体应沿着设备的主体框架敷设，且应沿途保持足够的绝缘距离。

2.3.2 接地导体的连接应采用可靠的连接方式，确保接地电阻不会因松动或腐蚀而增加。

3. 接零保护3.1 接零保护的原则接零保护是保证电气设备安全运行和人身安全的重要措施。

根据国家标准和规定，电气设备的接零保护应符合以下原则：3.1.1 对于带有导体外露部分的电气设备，应确保其导体能够可靠接地。

3.1.2 对于带有金属外壳的电气设备，应采取措施使外壳与零线可靠连接，并采用接零保护措施。

3.1.3 接零保护措施应具备快速、可靠的断电功能。

3.2 接零保护的方式3.2.1 直接接零保护直接接零保护是将电气设备的导体直接连接到零线上，通过零线的保护来达到接零保护的目的。

3.2.2 隔离式接零保护隔离式接零保护是通过将电气设备与电源的零线隔离，采取特殊的保护措施来达到接零保护的目的。

TN-S接零保护(11111)

关于施工现场配电/用电设备接零保护相关知识及统一接零保护标准做法的具体要求一、接零保护与接地保护1、接零保护：接零保护又称为保护接零，是指在中性点直接接地的配电系统中，将电气设备在正常情况下不带电的金属部分与电网零线作良好的金属连接。

当某一相绝缘损坏相线碰壳而使外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，使线路上的保护装置（如短路保护）迅速动作，从而将漏电设备与电源断开，从而避免人身触电的可能性。

接零保护适用于变压器中性点直接接地的低压配电系统中，变压器的这种接地称为工作接地。

2、接地保护：接地保护又称为保护接地，是指将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏而使外壳带电时，操作人员接触设备外壳而触电。

中性点不接地的低压系统中，在正常情况下各种配电/用电设备不带电的金属外露部分，除有规定外都应接地。

3、接零保护和接地保护的应用：在电源中性点接地的配电系统中，只能采用保护接零，如果采用保护接地则不能有效地防止人身触电事故。

其主要原因是因为设备的保护接地电阻相对较大，当发生单相对地短路时，其漏电电流值可能达不到使线路上保护装置（主要指短路保护）的动作值，从而造成漏电设备外壳上长期存在对地电压，增大了人身触电事故的危险性。

反之亦然，在电源中性点不接地（或高阻接地）的配电系统中，只能采用保护接地。

4、接零保护的注意事项：（1）不允许在同一系统上把一部分用电设备接零，另一部分用电设备接地。

如下图：注：RCD为带有漏电保护功能的断路器。

（2）接零保护的中性点接地系统中，除将配电变压器中性点做工作接地外，沿零线走向的一处或多处还要再次将零线接地，即重复接地。

重复接地一般布置在容量较大的用电设备、线路的分支点、线路终点等处。

（3）保护零线的连接应牢固可靠、接触良好；零线与设备的连接应用螺栓压接；所有电气设备的保护接零线，均应以并联方式接在保护零线上，不允许串联；在保护零线上禁止安装保险丝或单独的断流开关。

电气设备接地、接零保护的规定

电气设备接地及接零的一般管理规定在日常的电源设备安装、UPS(EPS)及其控制系统等设备安装、调试、检查、验收过程中，为保证电气设备安全可靠工作，防止电气工作中的触电事故发生，确保人员生命安全和电气设备运行安全，均应在安全技术上满足接地或接零要求。

电气设备在接地、接零方面如何进行规范施工与检查、应用，是大家必须认真对待的。

1 名词术语(1)接地：将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。

(2)工作接地(系统接地)：在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。

(3)保护接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

(4)雷电保护接地：为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。

(5)防静电接地：为防止静电对易燃油、天然气贮罐和管道、气体等的危险作用而设的接地。

(6)接地极(接地体)：埋入地中并直接与大地接触的金属导体，称为接地极。

接地体分为自然接地体和人工接地体两种。

兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。

(可燃液体及可燃或易爆气体的管道不可作为自然接地体)。

人工接地体通常采用钢管角钢垂直打入土壤中，也可用扁钢或圆钢平埋土壤中做成。

(7)接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。

(8)接地装置：接地线和接地极的总和。

(9)接地网：由垂直和水平接地极组成的供发电厂、变电站使用的兼有泄流和均压作用的较大型的水平网状接地装置。

(10)集中接地装置：为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，一般敷设3－5根垂直接地极。

在土壤电阻率较高的地区，则敷设3－5根放射形水平接地极。

(11)接地电阻：接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。

电气设备接地、接零保护具体规定（四篇）

电气设备接地、接零保护具体规定电气设备接地和接零保护是为了保证人身安全和设备正常工作，具体规定如下：1. 接地保护规定：- 所有导体和导体连接部件必须可靠接地。

- 接地系统必须能够有效地将电流引导至地面并稳定地分散。

- 接地电阻必须符合规定的要求。

- 所有电气设备的金属外壳必须接地。

- 所有设备的接地导线必须连接至设备的接地端子。

2. 接零保护规定：- 所有电气设备必须具有接零保护功能，以防止触电事故发生。

- 所有设备的电气引入和出口处必须安装有效的接零保护装置。

- 接零保护装置必须能够及时断开电路中的故障电流。

- 接零保护装置的额定动作电流和动作时间必须符合规定的要求。

- 接零保护装置必须定期检查和维护，确保其正常工作。

以上是电气设备接地和接零保护的一些基本规定，具体实施细节和安全标准可根据国家或地区的电气安全法规和标准进行确定。

在进行电气设备接地和接零保护时，建议遵循相关法规和标准的要求，并请专业电气工程师进行设计和施工。

电气设备接地、接零保护具体规定（二）一、电气设备下列金属部分均应接地或接零：(特殊情况除外)1、电机、变压器、电器、手持式及电动工器具的底座合外壳；2、电力设备传动装置；3、互感器的二次绕组；4、配电屏与控制屏的框架；5、室内外配电装置的金属架构和钢筋混凝土架构以及靠近带电部分的金属围栏和金属门；6、交、直流电力电缆接线盒、终端盒的外壳和电缆的外皮、穿线的钢管等；7、装有避雷线的电力线路杆塔；8、装在配电线路杆上的开关设备、电容器等电气设备；9、铠装控制电缆的外皮、非铠装或非金属护套电缆的1—2根屏蔽芯线；10、运行在中性点接地的三相四线制低压电网中的设备，不允许单独采取保护接地措施，而应采用接地又接零方式；11、在中性点接地的三相四线制低压电网中，不允许有的设备采用接零，有的设备又只采用保护接地而不接零；12、不允许接零回路中装设开关、闸刀和熔断器；13、在不接地的电网中，除了采用保护接地外，还应把电网中的中性点或某一相经击穿保险器与大地连接；二、电气设备下列金属部分可不接零或接地：(另有规定除外)1、在木质、沥青等不良导电地面的干燥房间内，交流额定电压380V及以下，直流额定电压440V及以下的电力设备外壳，但当维护人员可能同时触及电力设备外壳和接地物件时除外；2、在干燥的场所，交流额定电压100V及以下，直流额定电压110V及以下的电力设备外壳；(爆炸场所除外)3、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其它低压电器的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等；4、安装在已与接地网相连的金属构架上的设备，但应保证设备应接地的部分与构架之间有良好的电气连接；5、额定电压220kV及以下的蓄电池室内的支架；6、安装在金属基础上，且其基础与接地网(或接地体)有良好地电气连接，此类设备(变压器冷却风扇、冷却油泵等)外壳；(爆炸危险场所除外)。

电气设备接零、接地管理规定

电气设备接零、接地管理规定
根据电气安全相关法规和标准，电气设备接零和接地管理主要包括以下几个方面的规定：
1. 设备接零规定：电气设备的接零是指设备的金属外壳或导电部件与大地接触，通常使用专用的接零导线将设备接地。

根据不同的电气设备类型和用途，接零的要求会有所不同，一般要求设备的接零电阻应不大于一定值，以确保设备能够有效地将电流引导到大地上。

2. 设备接地规定：电气设备的接地是指设备与大地之间建立可靠的电气连接，用以保护人身安全和设备的正常运行。

根据国家标准和技术规范，电气设备的接地应采用可靠的导线进行接地，并符合一定的接地电阻要求。

3. 接零与接地的联结规定：在电气设备的设计和安装中，接零与接地的联结应符合相关规范的要求。

联结应采用低电阻的导线或连接器进行，并经过良好的接触处理，以确保联结的可靠性和接地系统的良好运行。

4. 接零、接地的检测与测量：为确保接零和接地的有效性，需要对设备的接零和接地进行定期的检测与测量。

检测和测量应使用专用的测试仪器，按照相关的标准和规程进行，并定期进行维护和校准。

5. 接零、接地管理的文件记录：为了追溯接零、接地管理的过程和结果，需要对接零和接地相关的工作进行文件记录。

记录应包括设备的接零、接地测试和测量结果、维护和修理记录等。

总之，电气设备的接零和接地管理是保障电气设备安全运行的重要环节，需要遵循国家相关法规和标准的要求进行。

电气设备接地、接零保护规定(三篇)

电气设备接地、接零保护规定电气设备的接地保护是指在正常操作和运行过程中，为了防止电气设备外壳和其他可接触部分产生危险电压，或者其他与地电位差大于规定值的情况下，采取的一系列措施。

接零保护则是指在电气设备的使用中，将设备的零线与大地相连接，以防止设备中的电压产生过大。

接地保护与接零保护在电气设备的安全性和稳定性方面起到重要的作用，因此在相关国家和地区都有一系列规定和标准对其进行了明确规定。

下面将对电气设备的接地保护和接零保护进行详细介绍。

1. 接地保护的规定接地保护是指将电气设备的金属外壳或其他可接触部分与大地进行连接，以便在设备发生漏电或其他故障时，可使故障电流通过接地线路迅速通过地线排除。

在接地保护方面，国家和国际上一般采用的是接地电阻与接地电流两个指标来判断接地保护的性能。

（1）接地电阻的要求接地电阻是指接地装置与土壤之间的电阻值，该值越小，接地保护性能越好。

根据国家标准和国际标准的要求，接地电阻一般要求小于等于4欧姆。

为了保证接地电阻的合格，应采取一系列的措施，如选择合适的接地电极材料和规格、正确安装接地电极并确保与土壤良好接触、合理布置接地非常/接地体等。

此外，还要根据实际情况进行定期的检查和测试，确保接地电阻的合格。

（2）接地电流的要求接地电流是指电气设备发生漏电故障时通过接地回路的电流值。

根据国家和国际标准的要求，一般规定接地电流不宜大于30mA。

当接地电流大于30mA时，可能会对人身安全产生威胁。

为了降低接地电流，需要采取一些保护措施，如使用漏电保护装置进行监控和控制、对电气设备进行合理绝缘措施、确保设备工作正常等。

2. 接零保护的规定接零保护是指将电气设备的零线与大地相连接，以防止设备中的电压产生过大。

接零保护主要针对的是电气设备中的零线和其他线路（如火线）之间的电压差异。

根据国际和国家标准的要求，接零保护的电压差异一般规定在50V以下。

为了实现接零保护，需要采取一些具体措施，如正确连接设备的零线和接地线、采用合适的绝缘材料和接线方式、设备运行过程中进行定期的检查和测试等。

电器设备保护接地和保护接零规定（三篇）

电器设备保护接地和保护接零规定是为了保证电器设备的安全运行而制定的一系列规定。

接地和接零是电器设备安装和使用的基本要求，合理的接地和接零可以有效地防止电器设备发生电击、火灾等事故，保障人身和财产安全。

一、接地规定接地是指将电气设备的金属外壳或导电部分与地面之间建立可靠的电气连接，将求地出现的故障电流或雷电电流引入地面，以保护人身安全和设备的正常运行。

1. 接地方法按照不同的电器设备特点和使用环境，可以采用以下几种接地方法：(1) 独立接地：单台设备将金属外壳或导电部分直接通过导线连接到地板或接地网上。

(2) 组合接地：多台设备通过共同接地导线连接到地板或接地网上，形成一个地网，共享接地。

(3) 隔离接地：采用绝缘设备或隔离变压器，通过特殊绝缘手段将设备与地面隔离，形成独立的接地系统。

(4) 涂层接地：对设备的金属外壳或导电部分施加一层导电涂层，将电流引入地面。

2. 接地导线进行接地时，需要选择合适的接地导线。

接地导线应选择优质的铜导线或铝合金导线，截面积应根据设备的功率、电压等参数进行合理计算。

接地导线应安装在可靠的导电材料上，如金属管道、金属槽道等，避免与其他导线共用管道，以减少干扰。

3. 接地电阻接地设备应具备适当的接地电阻。

一般情况下，接地电阻应小于4欧姆，特殊情况下可以适当放宽到10欧姆。

接地电阻的计算应根据设备的功率、电压、使用环境等因素进行合理计算。

4. 接地装置为了保证接地的安全可靠，需要配备几个重要的接地装置：(1) 接地线夹：用于连接接地导线与设备的金属外壳或导电部分，保证接地的连续性。

(2) 接地闸：用于防止雷电等大电流过载时，将大电流引入地面，有效保护电器设备。

(3) 避雷针：安装在高大建筑物或设备上，用于接收雷电击中，引导雷电电流尽快趋向地面。

二、接零规定接零是指将电器设备的工作电源的零线与大地之间建立可靠的电气连接，从而消除电器设备中的漏电风险，确保设备的正常工作。

1. 接零线规定接零线应与电器设备的工作电源中的零线相连，形成一条可靠的回路。

电气设备接地及接零的一般管理规定

电气设备接地及接零的一般管理规定电气设备的接地和接零是保证电气设备安全运行的重要措施，以下是一般的管理规定：
1. 接地规定：
a. 电气设备的金属外壳、结构件、导线等必须进行接地，并确保可靠的接地连接；
b. 接地电阻应符合国家相关标准的要求，以确保接地的可靠性和有效性；
c. 接地点应选择在设备靠近电源接入点的附近，并与设备金属外壳或结构件紧密连接；
d. 接地电线的截面积应符合电气设备的额定电流要求，并采用合适的材料。

2. 接零规定：
a. 电气设备的接零必须符合国家相关标准的要求，确保接零连接安全可靠；
b. 接零线应选择合适的截面积，并采用符合要求的绝缘材料；
c. 电气设备的接零线与地线应分开敷设，并保持一定的距离，以防止互相干扰；
d. 接零线应避免与其他有干扰信号的线路共同穿过或靠近，以减少接零线的干扰。

3. 管理要求：
a. 电气设备的接地和接零的管理工作应由专门的电气工程师或技术人员负责，并严格遵循相关技术规范和标准；
b. 定期对电气设备的接地和接零进行检查和测试，确保其正常运行；
c. 对于接地电阻超过规定值或接零线出现问题的设备，应及时修复或更换；
d. 在电气设备安装、维修、改造等过程中，必须遵循接地和接零的管理规定，以保证操作安全。

总之，电气设备的接地和接零管理规定是为了保证电气设备的安全运行，减少电气事故发生的风险，应严格执行并定期检查和维护。

同时，工作人员应接受相应的培训和考核，提高其对电气设备接地和接零管理的专业能力。

电气设备接地、接零保护规定范文（4篇）

电气设备接地、接零保护规定范文第一章总则第一条为了保护人身安全，保护设备和设施的正常运行，制定本规定。

第二条本规定适用于所有电气设备的接地和接零保护。

第三条电气设备接地和接零保护应符合国家有关标准和规范的要求。

第四条电气设备接地和接零保护的设计、施工、运行、检测、维护应符合相关法律法规和安全规范。

第五条设备管理单位应建立完善的接地和接零保护管理制度，负责设备的接地和接零保护工作。

第六条设备管理单位应组织人员接受专业培训，掌握电气设备接地和接零保护的基本知识和操作技能。

第二章设备接地规定第七条电气设备应进行可靠接地，接地电阻不得大于规定的上限。

第八条电气设备的接地电阻应符合以下要求：（一）低压电器设备应接地电阻不大于4Ω；（二）中压电器设备应接地电阻不大于10Ω；（三）高压电器设备应接地电阻不大于100Ω。

第九条设备的接地电源应单独设置，在电气设备附近明显位置标示。

第十条设备的接地线应使用符合国家标准的优质导电材料，接头应牢固可靠。

第十一条电气设备的接地线应按照以下要求进行布线：（一）室内设备的接地线应埋设在混凝土地面或防护管道内；（二）室外设备的接地线应埋设在混凝土地面深度超过0.7米的地方。

第十二条电气设备的接地线应与建筑物的地线可靠连接。

第十三条电气设备的接地电阻应定期检测，保证其质量。

第三章设备接零保护规定第十四条电气设备应设置接零保护装置。

第十五条交流电气设备的接零保护应符合以下要求：（一）电气设备的金属外壳应进行可靠接零；（二）电气设备的绝缘耐压试验结果应满足规定的要求。

第十六条直流电气设备的接零保护应符合以下要求：（一）电气设备的极性应正确连接；（二）电气设备的绝缘电阻应满足规定的要求。

第十七条电气设备应按照相关标准进行系统的接零保护计算。

第十八条设备管理单位应定期对电气设备的接零保护装置进行检测，确保其正常工作。

第四章管理和维护第十九条设备管理单位应建立完善的设备接地和接零保护档案，记录设备的接地和接零保护情况，并进行定期检查和维护。

电气设备接零、接地管理规定（四篇）

电气设备接零、接地管理规定是为了确保电气设备正常运行、安全可靠，防止电气事故发生而制定的一系列管理规定。

其目的在于规范电气设备的接零、接地工作，提高电气设备的运行质量和安全性。

1. 接零规定接零是将电气设备的零线与系统的电源零线相连，用于实现设备的电气连接。

以下是关于电气设备接零的管理规定：1.1 接零点位置接零点的位置应根据电气设备的特点和要求进行选择，以确保设备的正常运行。

一般要求接零点位置应靠近设备的负载端，尽量减小接零导线的长度和电阻。

1.2 接零导线规定接零导线应采用专用的导线材料，如铜导线或铜包铝导线，其截面积应根据设备的负载电流确定。

同时，接零导线的安装应符合电气设备安装规范，保证导线与设备连接坚固可靠。

1.3 接零连接方式接零可以采用螺纹连接、焊接连接等方式，但要求连接端子结实可靠，接触电阻小，并需进行绝缘处理，防止触电事故的发生。

1.4 接零的绝缘检查用于接零的导线绝缘必须符合要求，在安装之前应进行检查，确保绝缘性能良好，以免发生漏电、电弧等事故。

2. 接地规定接地是将电气设备与地面形成电气联系，用于将设备的过电压和短路电流引入地而不损坏设备。

以下是关于电气设备接地的管理规定：2.1 接地点位置接地点应选择在地面湿润、导电性良好的地方。

避免选择在易积水、易渗漏的地方，以防水分侵入导致接地不良。

2.2 接地线规定接地线应采用优质的铜导线，截面积应根据设备的负载电流和接地电阻的要求确定。

接地线的安装应符合电气设备安装规范，保证导线与地面之间的连接良好。

2.3 接地装置规定接地装置应采用符合国家标准的产品，必要时可进行选择和计算，以确保接地电阻符合要求。

接地装置的安装位置应符合电气安装规范，保证装置的接地效果良好。

2.4 接地的防腐蚀保护接地线、接地装置等应进行防腐蚀保护，以防止接地电阻增大，影响接地效果。

可采用防腐漆、防腐涂层等材料进行防护处理。

3. 接零、接地管理要求在实施接零、接地工作之前，应对电气设备进行全面的设计、选择和验收。

电气设备接地、接零保护规定

电气设备接地、接零保护规定
电气设备的接地和接零保护是保障人员安全和设备正常运行的重要措施。

以下是关于电气设备接地和接零保护的一些规定：
1. 接地保护：电气设备的金属外壳、导体和其他可导电部分应该通过接地电缆与地面连接，形成可靠的接地路径。

接地的目的是保护人员免受电击，特别是在设备发生故障时。

2. 接零保护：接零保护是指将电气设备的零线与地线连接，形成一个低阻抗的回路。

接零保护的目的是保护人员免受电气设备故障时的触电风险。

在正常情况下，接零保护不会发生电流流动，只有在设备发生故障时，才会有电流流过接零线。

3. 接地电缆：接地电缆应该具备足够的导电能力和机械强度，能够抵抗电线的短期过载和短路电流。

接地电缆应该符合国家或地方的相关标准和规定。

4. 接地电极：接地电极是将电气设备的接地电缆连接到地面的设施。

常用的接地电极包括接地棒、接地网和接地塔等。

5. 接地系统：接地系统是由接地电缆、接地电极和其他设备组成的整体。

接地系统的设计和安装应该符合国家或地方的相关标准和规定。

需要注意的是，具体的接地和接零保护规定可能会因地域和行业的不同而有所变化。

因此，在进行电气设备的接地和接零保护时，应该参考和遵守当地的法律法规和行业标准。

第 1 页共 1 页。

GB50169-92接地标准

GB50169-92接地标准UDC中华人民共和国国家标准P电气装置安装工程接地装置施工及验收规范Codeforconstructionandacceptanceofgrounding connectionelectricequipmentinstallationengineering（送审稿）××××—××—××发布××××—××—××实施中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局联合发布GB×××××－××××代替GB50169－92目次前言 (ⅱ)1总则 (1)2术语和定义 (2)3电气装置的接地 (4)3.1一般规定 (4)3.2接地装置的选择 (5)3.3接地装置的敷设 (7)3.4接地体（线）的连接 (9)3.5避雷针(线、带、网)的接地 (10)3.6携带式和移动式电气设备的接地 (11)3.7输电线路杆塔的接地 (11)3.8调度楼、通信站和微波站二次系统的接地 (12)3.9电力电缆终端金属护层的接地 (13)3.10配电电气装置的接地 (14)3.11建筑物电气装置的接地 (14)4工程交接验收 (16)本规范用词说明………………………………………………………………………………………………17ii前言本规范是根据建设部《关于印发〈二○○一～二○○二年度工程建设国家标准制定、修订计划〉的通知》（建标[2002]85号）的要求，由中国电力企业联合会负责，国电电力建设研究所会同有关单位，在《电气装置安装工程接地装置施工及验收规范》GB50169-1992的基础上修订的。

该规范发布实施已有十多年了，规范中所规定的不少条款，与实际有较大的出入，因此，需要对本规范进行修订。

2024年临时用电保护接地与保护接零的具体要求(三篇)

2024年临时用电保护接地与保护接零的具体要求一、临时用电保护接地：1、概念：电保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。

2、作用：当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流人大地，而流经人体的电流很小。

这时只要适当控制接地电阻(一般不大于4)，就可减少触电事故发生。

但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。

因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地的电阻不大于4。

二、临时用电保护接零：1、概念：在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。

2、作用：当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。

其供电系统为接零保护系统，即TN系统。

3、类型：保护零线是否与工作零线分开，可将TN供电系统划分为TN-C、TN-S和TN-C-S三种供电系统。

1)TN-C供电系统。

它的工作零线兼做接零保护线。

这种供电系统就是平常所说的三相四线制。

但是如果三相负荷不平衡时，零线上有不平衡电流，所以保护线所连接的电气设备金属外壳有一定电位。

如果中性线断线，则保护接零的漏电设备外壳带电。

因此这种供电系统存在着一定缺点。

2)TN-S供电系统。

它是把工作零线N和专用保护线Pe．在供电电源处严格分开的供电系统，也称三相五线制。

它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。

应该特别指出，PE线不许断线。

在供电末端应将PE线做重复接地。

3)TN-C-S供电系统。

在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出PE线，是三相四线制供电，而施工现场必须采用专用保护线PE时，可在施工现场总箱中零线做重复接地后引出一根专用PE线，这种系统就称为TN-C-S供电系统。

2024年电气设备接地和接零规定（4篇）

2024年电气设备接地和接零规定电气设备的安全接地及接零措施，对于保障人员安全与设备稳定运行至关重要。

针对电气设备接地与接零的相关要求，本文特此做出以下细致规定：一、在电压等级不超过____千伏且采用中性点直接接地的电力网络中，室外架空线路必须配置与相线材质一致的直接接地零线；而电缆供电线路则应使用中性线作为零线，且电缆金属外皮应直接接地。

二、所有从上述电力网络接引的电气设备的金属外壳，以及正常状况下不带电的金属构件（例如开关箱内铁质底板），均应采取接地零保护措施。

各个金属外壳所连接的导线均需在电源侧开关处直接与零线相连。

三、对于单相供电开关，应取消零线上的熔丝（但线路末端直接控制用电设备的开关除外），确保导线连通无阻。

相线必须严格依照规定安装熔丝，并确保其顺序正确（左为相线，右为零线）。

四、在电压等级____千伏以下且中性点直接接地的架空线路中，以下情况下必须实施重复接地：架空线路的终端、长度超过____米的分支处及其终点、每间隔____公里的位置、高低压共架杆两端终端杆上的低压零线、未使用电缆芯线作为零线或电缆金属外皮作为零线的低压电缆线路。

五、所有对地绝缘系统的电气设备金属外壳，以及穿过居民区的电线线路金属杆、干塔，均应采取接地保护措施。

六、电力设备的接地连接必须独立完成，接入接地网或接地干线，禁止将多台设备的接地线串联接地。

七、接地装置的材料建议选用钢材。

原铜、铝材料的接地线应逐年更换为镀锌钢绞线或扁钢，接地体和接地线的最小规格详见附表1-1，而低压电力装置铜、铝接地线的最小截面则见附表1-2。

八、电力设备装置的接地电阻值不得超过附表1-3中所规定的数值。

九、相互交叉、跨越的高低压电力架空线路、电力电缆（包括通讯架空线路）等，均应具备有效的接地保护。

注释：当使用镀锌钢绞线作为接地线时，其截面不应小于25平方毫米；电线路电杆的接地引出线截面不应小于50平方毫米，并且需要进行热镀锌处理。

____________2024年电气设备接地和接零规定（二）电气安全工作至关重要，其中，电气设备的接地和接零措施对于保障人身安全和设备正常运行具有决定性意义。

临时用电保护接地与保护接零的具体要求（三篇）

临时用电保护接地与保护接零的具体要求临时用电保护接地与保护接零是为了确保临时用电设备的安全运行，防止电击事故和火灾的发生。

下面是临时用电保护接地与保护接零的具体要求：一、临时用电保护接地的要求1. 接地装置的选择（1）接地装置应符合国家标准和相关规定的要求。

（2）接地装置应选择适当的类型和规格，具备良好的电气性能和机械强度。

（3）接地装置应安装在干燥通风的地方，防止受潮和腐蚀。

2. 接地电阻的要求（1）接地电阻应满足国家标准规定的要求，一般不大于4欧姆。

（2）接地电阻测量应使用专用测试仪器进行，确保测量结果准确可靠。

3. 接地线的要求（1）接地线应符合国家标准和相关规定的要求。

（2）接地线应用铜质导线，截面积应根据电流大小合理选择。

（3）接地线应铺设在地面上，与其他线缆保持一定的距离，避免相互干扰。

（4）接地线应牢固地连接在接地装置上，连接处应使用专用接地夹具，并进行可靠的防松处理。

4. 接地系统的互连（1）接地装置之间应互相连接，形成一个可靠的接地系统。

（2）接地系统应与主要设备的接地系统互相连接，确保电气设备的接地连续性。

5. 接地系统的检测与维护（1）接地系统的维护人员应定期检查接地设备和接地线的状态，确保其正常工作。

（2）发现接地设备和接地线有损坏或腐蚀现象时，应及时更换或修复，确保接地系统的完好性。

二、临时用电保护接零的要求1. 保护接零装置的选择（1）保护接零装置应符合国家标准和相关规定的要求。

（2）保护接零装置应选择适当的类型和规格，具备良好的电气性能和机械强度。

（3）保护接零装置应安装在干燥通风的地方，防止受潮和腐蚀。

2. 保护接零电流的要求（1）保护接零电流应满足国家标准规定的要求，一般不大于30mA。

（2）保护接零电流测量应使用专用测试仪器进行，确保测量结果准确可靠。

3. 保护接零线的要求（1）保护接零线应符合国家标准和相关规定的要求。

（2）保护接零线应用铜质导线，截面积应根据电流大小合理选择。
