110配线架
d110配线架详解a.

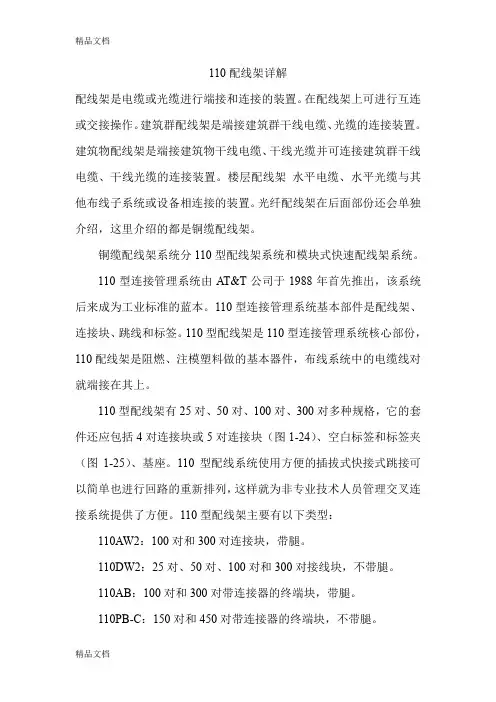

110配线架详解配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。
铜缆配线架系统分110型配线架系统和模块式快速配线架系统。
110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。
110型连接管理系统基本部件是配线架、连接块、跳线和标签。
110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。
110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。
110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。
110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。
110DW2：25对、50对、100对和300对接线块，不带腿。
110AB：100对和300对带连接器的终端块，带腿。
110PB-C：150对和450对带连接器的终端块，不带腿。
110AB：100对和300对接线块，带腿。
110BB：100对连接块，不带腿。
110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。
110型配线架主要有五种端接硬件类型。
110A型、110P型、110JP 型、110VP VisiPatch型和XLBET超大型。
110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。
110配线架详解(一)
110配线架详解(一）配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。
铜缆配线架系统分110型配线架系统和模块式快速配线架系统。
110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。
110型连接管理系统基本部件是配线架、连接块、跳线和标签。
110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。
110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。
110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。
110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。
110DW2：25对、50对、100对和300对接线块，不带腿。
110AB：100对和300对带连接器的终端块，带腿。
110PB-C：150对和450对带连接器的终端块，不带腿。
110AB：100对和300对接线块，带腿。
110BB：100对连接块，不带腿。
110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。
110型配线架主要有五种端接硬件类型。
110A型、110P型、110JP型、110VP VisiPatch 型和XLBET超大型。
110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。
双110配线架图
110配线架配线图上（
1
1
2
3
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
白蓝 红蓝 黑蓝 黄蓝 紫兰 白橙 红橙 黑橙 黄橙 紫橙 白绿 红绿 黑绿 黄绿 紫绿 白棕 红棕 黑棕 黄棕 紫宗 白灰 红灰 黑灰 黄灰 紫灰
51 白蓝
4 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 白蓝 红蓝 黑蓝 黄蓝 紫兰 白橙 红橙 黑橙 黄橙 紫橙 白绿 红绿 黑绿 黄绿 紫绿 白棕 红棕 黑棕 黄棕 紫宗 白灰 红灰 黑灰 黄灰 紫灰
线图下（ 楼）
2 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 白蓝 红蓝 黑蓝 黄蓝 紫兰 白橙 红橙 黑橙 黄橙 紫橙 白绿 红绿 黑绿 黄绿 紫绿 白棕 红棕 黑棕 黄棕 紫宗 白灰 红灰 黑灰 黄灰 紫灰
1
1
2
3
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
白蓝 红蓝 黑蓝 黄蓝 紫兰 白橙 红橙 黑橙 黄橙 紫橙 白绿 红绿 黑绿 黄绿 紫绿 白棕 红棕 黑棕 黄棕 紫宗 白灰 红灰 黑灰 黄灰 紫灰
51 白蓝
52 红蓝53 黑蓝 Nhomakorabea52 红蓝
53 黑蓝
3 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 黄蓝 紫兰 白橙 红橙 黑橙 黄橙 紫橙 白绿 红绿 黑绿 黄绿 紫绿 白棕 红棕 黑棕 黄棕 紫宗 白灰 红灰 黑灰 黄灰 紫灰
110型配置线架(25对、50对、100对)
产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。
110配线架端接
（二）端接双绞线缆
1 端接双绞线缆的基本要求 ⑦线缆剥掉塑料外套后，双绞线对在端接时的注意事项如图5-23所示 ⑧线缆终端方法应采用卡接方式，施工中不宜用力过猛，以免造成接续 模块受损。 ⑨对通信引出端内部连接件进行检查，做好固定线的连接，以保证电气 连接的完整牢靠。 ⑩线对屏蔽和电缆护套屏蔽层在和模块的屏蔽罩进行连接时，应保证 360°的接触，而且接触长度不应小于10mm，以保证屏蔽层的导通性 能。 (11)信息模块/RJ连接头与双绞线端接有T568A或T568B两种结构，但在 同一个综合布线工程中，两者不应混合使用。 (12)各种线缆（包括跳线）和接插件间必须接触良好、连接正确、标志 清楚。跳线选用的类型和品种均应符合系统设计要求。跳线可以分为 以下几种：两端均为110插头（4对或5对）；两端均为RJ45插头；一 端为RJ45，一端为110插头。
16
2 敷设水平双绞线
（3）墙壁线槽布线 墙面线槽布线是一种明铺方式，均为短距离段落。如已建成的 建筑物中没有暗敷管槽时，只能采用明敷线槽或将线缆直接敷 设，在施工中应尽量把线缆固定在隐蔽的装饰线下或不易被碰 触的地方，以保证线缆安全。在墙壁上布线槽一般遵循下列步 骤： ① 确定布线路由； ② 沿着路由方向放线（讲究直线美观）； ③ 线槽每隔1 m要安装固定螺钉； ④布线时线槽容量为7 0％； ⑤盖塑料槽盖。盖槽盖应错位盖。
水平布线最常用的方法是在天花板内布线。具体施工步骤如下： ① 确定布线路由； ②沿着所设计的路由，打开天花板，用双手推开每块镶板，多条4对线
很重，为了减轻压在吊顶上的压力，可使用J形钩、吊索及其他支撑 物来支撑； ③以同一工作区信息点为一组，每组布放6根双绞线缆为宜； ④ 加标签。在箱上或放线记录表上写标识编号，在线缆的末端注上标 识编号； ⑤ 在离电信间最远的一端开始，拉到电信间。 ⑥ 将线缆整理进机柜。
110配线架大对数线安装要求
110配线架大对数线安装要求1. 引言该文档旨在提供110配线架大对数线的安装要求，以确保正确安装和操作。
2. 安装环境要求- 安装地点应保持干燥、通风良好。
- 温度应在0°C至40°C之间。
- 安装地点应远离任何可能引起电磁干扰的设备。
3. 材料和工具准备- 配线架- 大对数线- 剥线钳- 清洁布- 电工胶带- 手电钻和螺丝刀- 直尺和标记笔4. 安装步骤以下是110配线架大对数线的安装步骤：4.1 准备配线架- 使用清洁布擦拭配线架，确保表面干净无尘。
- 使用标记笔标记出线槽和连接端子的位置。
4.2 安装大对数线- 使用剥线钳剥去大对数线两端的外绝缘层。
- 将裸露的导线插入配线架的连接端子，确保插入牢固。
4.3 固定配线架- 使用手电钻和螺丝刀将配线架固定在安装地点的墙壁或机架上。
- 使用直尺确保配线架水平。
4.4 连接大对数线- 使用剥线钳剥去要连接的设备端的外绝缘层。
- 将裸露的导线插入设备的连接端子，确保插入牢固。
- 使用电工胶带将导线进行绑扎，保持整洁。
4.5 检查和测试- 确保所有连接牢固并无松动。
- 使用测试仪器检查信号传输是否正常。
5. 安全注意事项- 在进行任何工作之前，确保断开电源。
- 使用绝缘手套和护目镜以保护自身安全。
- 避免在潮湿的环境中安装配线架。
6. 总结本文档提供了110配线架大对数线安装的基本要求。
在安装过程中，应注意安全并按照正确的步骤进行操作。
如有任何疑问或困难，请咨询相关专业人员。
参考文献：[1] Reference 1[2] Reference 2。
110配线架打法
110配线架打法什么是110配线架？110配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。
110配线架图片不同配线架间的连接方法对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。
二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。
总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。
110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。
110配线架施工方案
110配线架施工方案110配线架施工方案一、工程概况：为满足110配线架的施工需求，本方案规划在办公楼内进行配线架的安装工作。
本次施工工作需要耗时7天，预计工程总费用为3000元。
二、施工方案：1. 设备准备：（1）110配线架：规格为800mm*600mm*2000mm，材质为钢板；（2）联络线：根据实际需要准备长度合适的联络线；（3）配线模块：准备足够数量的配线模块；（4）工具箱：准备常用的电工工具，如螺丝刀、剥线钳等；（5）防护设备：准备安全帽、手套、安全鞋等防护用品。
2. 施工流程：（1）确定配线架的安装位置：根据实际需要确定配线架的安装位置，考虑到布线方便以及后期维护的便捷性，建议安装在办公室角落位置；（2）在安装位置进行墙面标记：使用测量仪器测量配线架高度，将安装位置标记在墙面上，以便后续施工；（3）进行配线架的固定：使用螺丝刀将配线架固定在标记的位置上，确保配线架的稳定性；（4）布线工作：根据布线图，使用剥线钳将联络线与配线模块连接，然后插入配线架的模块槽中，确保连接牢固；（5）进行线路连接：根据实际需要，将配线架与其他设备进行线路连接，确保信号传输的正常；（6）功能测试：进行相应的功能测试，确保配线架正常工作；（7）清理工作：完成配线架的安装后，将施工现场清理干净，保持环境整洁。
三、安全措施：（1）施工人员必须佩戴好安全帽、手套和安全鞋，确保施工人员的人身安全；（2）施工前必须对工具进行检查，确保工具的使用安全；（3）在施工过程中需注意电源的关闭，避免发生触电事故；（4）施工现场必须保持整洁，防止杂物造成的安全隐患。
四、施工成果：通过本次施工，配线架得以安装并能正常工作，为办公楼内各种电子设备的联网提供了便利，使电力、通信的传输更加稳定可靠，提高了工作效率。
五、施工进度及费用：按照本方案的施工进度，预计工期为7天，总费用为3000元。
施工进度和费用支付情况需与施工方进行协商，最终以协商结果为准。
110配线架施工方案
110配线架施工方案1. 引言本文档旨在提供110配线架施工方案的详细说明和步骤。
110配线架是一种用于电信和网络接线的基础设施，能够有效地管理信号传输和数据交换。
本文将介绍110配线架的安装和布线流程，以确保施工过程的高效性和可靠性。
2. 施工准备在开始安装110配线架之前，需要做好以下准备工作：•工具准备：螺丝刀，钳子，剥线器等常用电工工具；•材料准备：110配线架，配线模块，网线等；•环境准备：确保施工环境安全，通风良好，并确保有足够的工作空间。
3. 施工流程3.1 安装110配线架首先，确定配线架的安装位置，并进行固定。
一般来说，选取离网络设备和布线区域较近的位置，以便后续的布线过程。
使用螺丝刀和螺丝将配线架固定在墙面或机架上。
3.2 连接电力系统为了保障110配线架的运行和数据传输，需要连接电力系统。
将电源线插入配线架的电源接口，并确保连接稳固和正确。
3.3 连接地线连接地线是确保110配线架安全性的重要步骤。
通过连接地线，有效地防止静电、电气干扰和过载等问题。
将地线连接到配线架的地线接口，并牢固固定。
3.4 安装配线模块将配线模块插入到配线架的模块槽中。
确保插入深度适当，并根据需要进行固定。
配线模块应该均匀分布在配线架内，以确保信号传输的平衡和稳定。
3.5 进行配线通过使用剥线器将网线外皮剥离，然后根据需要进行插接。
将网线插入到配线模块的合适端口中，并确保插接牢固。
在配线过程中，需要按照规范进行布线，以减少信号丢失和数据干扰。
3.6 进行测试安装完成后，进行测试以确保整个110配线架的运行正常。
使用测试工具对每个端口进行连通性和信号强度的测试。
确保所有连接正确无误并且信号传输正常。
4. 施工注意事项在进行110配线架施工时，需要注意以下几点：•安全性：施工过程中要注意安全，避免触电和其他危险因素。
使用绝缘工具，并确保设备和电源接地良好。
•布线规范：根据规范布线，避免信号干扰和丢失。
严禁弯曲和拧扭网线，保持信号通畅。
110型配置线架(25对、50对、100对)
产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。
110配线架的工作原理-概述说明以及解释
110配线架的工作原理-概述说明以及解释1.引言1.1 概述概述部分是对整篇文章的总体介绍，包括引入110配线架的背景和其在通信领域中的重要性。
下面是针对概述部分的内容编写建议：110配线架是一种用于通信系统中的关键设备，具有连接和管理电缆的功能。
它通过提供一个结构良好的框架，可以快速、方便地安装和维护通信设备，有效地传输和分配信号。
在现代社会中，通信技术的快速发展对于人们的生活和工作产生了深远的影响。
作为通信系统的核心组成部分，110配线架在实现信号传输和连接管理方面发挥着至关重要的作用。
110配线架由一系列连接模块和插座组成，可以将电缆连接到指定的电路和设备。
它通过提供高效可靠的连接方式，确保信号的稳定传输，并提供灵活的管理和维护功能。
110配线架的工作原理基于其独特的设计和结构。
通过使用专门设计的插座和连接模块，用户可以将电缆连接到相应的插头上，从而实现信号的传输和分配。
除此之外，110配线架还支持不同类型的电缆连接，例如电话线、网络线和电源线等。
它的通用性和灵活性使得它成为各种通信系统中不可或缺的组成部分。
总而言之，110配线架在建立和管理通信系统中扮演着重要的角色。
它通过提供高效、可靠的信号传输和连接管理，为通信技术的发展做出了巨大的贡献。
本文将深入探讨110配线架的基本构成和工作原理，进一步展示其在通信领域中的重要性和未来发展的前景。
1.2 文章结构本文主要围绕110配线架的工作原理展开讨论。
文章共包含三个部分，分别是引言、正文和结论。
引言部分首先对整篇文章进行概述，简要介绍110配线架的重要性和作用。
接着，阐述文章的结构安排，明确介绍各个部分的内容和目的。
最后，明确本文的目的，即通过深入解析110配线架的工作原理，使读者对其有更全面的了解。
正文部分分为2个小节，主要介绍110配线架的基本构成和工作原理。
首先，将详细介绍110配线架的基本构成，包括其组成部分以及各个部分的功能和作用。
110配线架施工方案
110配线架施工方案项目概述本文档旨在提供一份110配线架施工方案，以支持网络设备和服务的有效部署和管理。
110配线架是将电话线、网络电缆等连接起来的重要设备，对于一个网络系统的正常运行起着至关重要的作用。
本方案适用于中小型企业、学校、医院和办公楼等各类场所。
施工准备在正式开始施工前，需要进行以下准备工作： 1. 确定施工区域：根据实际需求确定配线架的安装位置，考虑网络设备和墙壁插座的位置、给排水、电源供应等因素。
2. 选购材料和工具：购买适量的110配线架、配线模块、电缆槽、电缆管等材料，并准备好安装所需的工具，如电钻、螺丝刀、电线剪等。
3. 组织施工人员：根据施工规模确定需要的施工人员数量，并确保他们具备相应的技能和经验。
施工步骤步骤一：准备工作1.在施工区域进行合适的标记，以确定配线架的安装位置和布线路径。
2.安装电缆槽或电缆管，以便后续布线。
3.准备好所需的工具和材料，确保施工顺利进行。
步骤二：安装配线架1.根据标记的位置使用电钻预先打好安装孔。
2.使用螺丝刀将配线架固定在墙壁上，确保其牢固可靠。
步骤三：布线1.选择合适的电缆，根据实际需求剪裁并连接到相应的110配线模块上。
2.按照事先规划的布线路径，将电缆沿着电缆槽或电缆管进行整齐有序地安装。
3.将电缆连接至110配线架上相应的端口，确保连接牢固可靠。
步骤四：测试与管理1.使用专业的网络测试工具，对配线架上的连接进行测试，以确保网络信号传输正常。
2.对配线架和布线进行合理的标记和分类，方便日后的维护和管理。
3.编写详细的配线架布局图，记录每个端口连接至何设备，以便后续的维护和故障排除。
施工注意事项1.施工期间必须遵守相关安全规定，注意个人安全和设备安全。
2.布线路径应尽量避免与电源线及其他信号线交叉，以防止干扰和信号损失。
3.保持整洁，将多余的电缆剪断并整理好，以确保配线架的规范和美观。
4.要定期检查和维护配线架，保持其正常运行。
110配线架端接
3 安装信息插座
（1）信息插座安装步骤
➢ 信息插座由面板、信息模块和盒体底座几部分组成，其中信息模块端 接是信息插座安装的关键。信息插座的安装步骤如下。
① 将双绞线从线槽或线管中通过进线孔拉入信息插座底盒中。 ② 为便于端接、维修和变更，线缆从底盒拉出后预留15cm左右后将多余部
分剪去。 ③ 端接信息模块。 ④ 将见余线缆盘于底盒中。 ⑤ 将信息模块插入面板中。 ⑥ 合上面板，紧固螺钉，插入标识，完成安装。
线箱剩余 长度
······
（一）敷设双绞线缆
1 敷设双绞线缆的基本要求
（4）线缆应有余量以适应终接、检测和变更。对绞电缆预留长度：在工作 区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；有特殊要求 的应按设计要求预留长度。
（5）桥架及线槽内线缆绑扎要求。
（一）敷设双绞线缆
1 敷设双绞线缆的基本要求
4 安装数据配线架
1数据配线架安装基本要求 固定式配线架安装过程如下
① 将配线架固定到机柜合适位置，在配线架背面安装理线环。 ② 从机柜进线处开始整理电缆，电缆沿机柜两侧整理至理线环处，使用绑
扎带固定好电缆，一般6根电缆作为一组进行绑扎，将电缆穿过理线环摆 放至配线架处。 ③ 根据每根电缆连接接口的位置，测量端接电缆应预留的长度，然后使用 压线钳、剪刀、斜口钳等工具剪断电缆。 ④ 根据选定的接线标准，将T568A或T568B标签压入模块组插槽内。
2 敷设水平双绞线
（3）墙壁线槽布线 ➢ 墙面线槽布线是一种明铺方式，均为短距离段落。如已建成的 建筑物中没有暗敷管槽时，只能采用明敷线槽或将线缆直接敷 设，在施工中应尽量把线缆固定在隐蔽的装饰线下或不易被碰 触的地方，以保证线缆安全。在墙壁上布线槽一般遵循下列步 骤： ① 确定布线路由； ② 沿着路由方向放线（讲究直线美观）； ③ 线槽每隔1 m要安装固定螺钉； ④布线时线槽容量为7 0％； ⑤盖塑料槽盖。盖槽盖应错位盖。
110配线架打线方法
1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。
（1）在端接线对之前，首先要整理线缆。
用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。
（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。
这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。
（9）将标签插到配线模块中，以标示此区域。
2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。
左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。
（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。
（3）在配线板边缘处的每条线缆上标记一个新线的位置。
这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。
（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。
（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。
110配线架正反面的连线打线问题
110配线架两面都有端口一面是25 x 4 个端口, 用于连接跳线另一面是6 x 4 x 4个端口, 即每组6 个模块, 每个模块连接 4 对双绞线, 共 4 组, 用于连接垂直干线或水平连线不知我上面说的对不对如果是对的, 那么前后的端口数就不一致了, 即25 x 4 != 6 x 4 x 4, 这样不能一一对应了在找前后端口连通对应时应该怎么一一对应呢?还有就是110配线架是按4对双绞线模块来算一个端口的还是象上面那样算端口的?另外对于110配线架来说哪一面是正面, 即放在机柜中的是哪一面朝外的?热切希望那位大大能帮忙回答一下, 非常非常的感激我正在做一个图形化的布线管理软件, 但是没有过布线的实践知识, 请大家多多帮忙啊110配线架共4排，每排25对，共100对。
用5个4对的加1个5对的可以组成1排。
明白了吗？打8芯时每排的最后一对是不用的相关图片如下：110配线架的正反面是对应的,每排是25对,看你是打的大对数电缆还是网线,如果是网线的话就是每排对应6根网线,最后空一对;如果打的是大对数电缆,如100对电缆,刚好打满4排.自己打一次什么都明白了.打线顺序操作步骤如下：1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。
2、把线打完之后，在把刚才的模块放上去，用力搞打，使他紧贴在配线架上。
3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。
要是大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10 对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对电话电缆色谱线序说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1 对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21 对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46 对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71 对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96 对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。
