聚合物改性沥青试验检测样表
自粘聚合物改性沥青防水卷材耐老化性能试验研究
自粘聚合物改性沥青防水卷材耐老化性能试验研究摘要：随着建筑工程的快速发展，沥青防水卷材作为一种常用的防水材料，其耐老化性能对其使用寿命和防水效果起着重要的影响。
为了提高沥青防水卷材的耐老化性能，本研究采用自粘聚合物对沥青进行改性，并通过一系列试验评估了改性沥青防水卷材的耐老化性能。
试验结果表明，自粘聚合物改性沥青防水卷材在耐老化性能方面表现出优异的特性，具有较高的抗紫外线、耐热和耐化学腐蚀等性能，预计能够显著延长其使用寿命。
因此，自粘聚合物改性沥青防水卷材在工程应用中具有广阔的发展前景。
关键词：自粘聚合物、沥青防水卷材、耐老化性能、改性、试验研究引言自粘聚合物改性沥青防水卷材是一种广泛应用于建筑工程中的防水材料。
随着对建筑品质和可持续性要求的提高，对防水材料耐老化性能的要求也越来越高。
本论文旨在研究自粘聚合物改性沥青防水卷材的耐老化性能，以深入了解其在长期使用和自然环境中的表现。
通过人工加速老化试验和自然老化试验，评估改性沥青防水卷材在物理性能和化学性能方面的变化。
研究结果对于提升改性沥青防水卷材的耐久性、延长使用寿命，以及保障建筑工程的可持续性具有重要意义。
该研究可为建筑行业提供参考，为选择和应用改性沥青防水卷材提供科学依据。
一.实验方法1.材料准备本实验所使用的材料包括自粘聚合物、常规沥青以及其他辅助材料。
自粘聚合物是改性沥青防水卷材的主要改性剂，常规沥青作为基础材料。
辅助材料可能包括增塑剂、稳定剂、填料等，用于调节改性沥青的性能。
2.沥青改性过程在实验室条件下，按照预先确定的比例将自粘聚合物、常规沥青和辅助材料混合，进行沥青改性。
具体的改性过程包括以下步骤：（1）预处理：将自粘聚合物和常规沥青分别进行预处理。
预处理可能包括溶解、研磨或加热等步骤，以确保材料能够均匀混合。
（2）混合：将预处理后的自粘聚合物和常规沥青按照预定的比例混合在一起。
可以采用机械搅拌设备或其他适当的方法进行混合，以获得均匀的改性沥青。

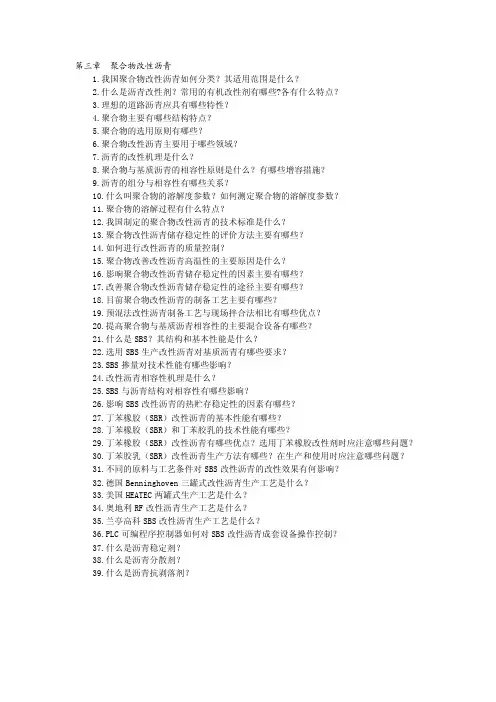

3第三章聚合物改性沥青
第三章聚合物改性沥青1.我国聚合物改性沥青如何分类？其适用范围是什么？2.什么是沥青改性剂？常用的有机改性剂有哪些?各有什么特点？3.理想的道路沥青应具有哪些特性？4.聚合物主要有哪些结构特点？5.聚合物的选用原则有哪些？6.聚合物改性沥青主要用于哪些领域？7.沥青的改性机理是什么？8.聚合物与基质沥青的相容性原则是什么？有哪些增容措施？9.沥青的组分与相容性有哪些关系？10.什么叫聚合物的溶解度参数？如何测定聚合物的溶解度参数？11.聚合物的溶解过程有什么特点？12.我国制定的聚合物改性沥青的技术标准是什么？13.聚合物改性沥青储存稳定性的评价方法主要有哪些？14.如何进行改性沥青的质量控制？15.聚合物改善改性沥青高温性的主要原因是什么？16.影响聚合物改性沥青储存稳定性的因素主要有哪些？17.改善聚合物改性沥青储存稳定性的途径主要有哪些？18.目前聚合物改性沥青的制备工艺主要有哪些？19.预混法改性沥青制备工艺与现场拌合法相比有哪些优点？20.提高聚合物与基质沥青相容性的主要混合设备有哪些？21.什么是SBS？其结构和基本性能是什么？22.选用SBS生产改性沥青对基质沥青有哪些要求？23.SBS掺量对技术性能有哪些影响？24.改性沥青相容性机理是什么？25.SBS与沥青结构对相容性有哪些影响？26.影响SBS改性沥青的热贮存稳定性的因素有哪些？27.丁苯橡胶（SBR）改性沥青的基本性能有哪些？28.丁苯橡胶（SBR）和丁苯胶乳的技术性能有哪些？29.丁苯橡胶（SBR）改性沥青有哪些优点？选用丁苯橡胶改性剂时应注意哪些问题？30.丁苯胶乳（SBR）改性沥青生产方法有哪些？在生产和使用时应注意哪些问题？31.不同的原料与工艺条件对SBS改性沥青的改性效果有何影响？32.德国Benninghoven三罐式改性沥青生产工艺是什么？33.美国HEATEC两罐式生产工艺是什么？34.奥地利RF改性沥青生产工艺是什么？35.兰亭高科SBS改性沥青生产工艺是什么？36.PLC可编程序控制器如何对SBS改性沥青成套设备操作控制？37.什么是沥青稳定剂？38.什么是沥青分散剂？39.什么是沥青抗剥落剂？第三章聚合物改性沥青1.我国聚合物改性沥青如何分类？其适用范围是什么？目前，我国聚合物改性沥青采用交通部行业标准《公路改性沥青路面施工技术规范》(JTJ 036--98)。
tfot前后聚合物改性沥青sbs含量的化学滴定分析
第30卷第2期2013年2月公路交通科技Journal of Highway and Transportation Research and DevelopmentVol.30No.2Feb．2013收稿日期：2012－06－01作者简介：孙秋健（1984－），男，安徽蚌埠人，硕士.（notizen@ ）doi ：10.3969/j.issn.1002－0268.2013.02.008TFOT 前后聚合物改性沥青SBS 含量的化学滴定分析孙秋健，金佑成，车淳万（SK 公路科技研究所，北京100015）摘要：为对聚合物改性沥青中苯乙烯－丁二烯－苯乙烯嵌段共聚物(SBS )含量进行快速低成本的现场检测，借鉴油脂碘值的测定原理，利用化学滴定方法对不同SBS 含量的改性沥青样品进行了分析，结果发现:沥青的碘值测定结果与其SBS 含量之间存在良好的线性关系，并在此基础上建立了SBS 含量标定曲线。
经过对丁二烯嵌段含量进行修正处理，该标定曲线可用于不同规格与牌号的SBS 改性剂的含量测算。
随后利用此方法对薄膜烘箱加热试验(TFOT )后的SBS 改性沥青进行了检测，发现不饱和双键的氧化和断裂造成沥青碘值的降低，从而导致表观SBS 含量下降，但是各样品间仍保持良好线性。
通过分析老化机理和扣除基质沥青的影响因素，阐明了TFOT 后SBS 的老化程度与其TFOT 前的百分含量成正比。
关键词：道路工程;SBS 改性沥青;SBS 含量检测;化学滴定;TFOT ;老化中图分类号：U414.7+5.03文献标识码：A 文章编号：1002－0268（2013）02－0044－05Chemical Titration of SBS Content in Polymer Modified Asphalt before and after TFOTSUN Qiujian ，KIM Woosung ，CHA Soonman（SK Institute of Road Science ＆Technology ，Beijing 100015，China ）Abstract ：To realize quick and low-cost on-site determination of the content of styrene-butadiene-styrene block copolymers （SBS ）in polymer modified asphalt （PMA ），chemical titrations based on the determination principle of grease iodine value are applied in the analysis of a series of PMA samples with different SBS contents．A fine linear relationship between the iodine value and the SBS content is found ，and the calibration curve of the SBS content was thus plotted．By correction of butadiene percentage ，the calibration curve performs a wide adaptability for different SBS modifier specifications．Afterwards ，the aging degree of the asphalt after thin film oven test （TFOT ）is measured by chemical titration．It is found that the oxidation and break of unsaturated double bonds result in a drop of iodine value ，which is reflected as the decrease of the apparent content of SBS ，but the linearity is still kept in all samples．By the analysis of aging mechanism and excluding the influence of matrix asphalt ，it is elucidated that the aging degree of SBS after TFOT is proportional to the initial SBS content．Key words ：road engineering ；SBS modified asphalt ；determination of SBS content ；chemical titration ；TFOT ；aging 0引言苯乙烯－丁二烯－苯乙烯嵌段共聚物（SBS ）是目前聚合物改性沥青中改性效果最好、使用最广泛的改性剂。
聚合物改性沥青技术要求
-0.8
-0.4
0
-1.0
-0.8
-0.6
-1.0
-0.8
-0.6
-0.4
延度5℃，5cm/min，
不小于
cm
50
40
30
20
60
50
40
-
软化点,不小于
℃
45
50
55
60
45
48
50
48
52
56
60
运动粘度135℃，不大于
Pa·s
3
闪点，不小于
℃
230
230
230
溶解度，不小于
%
99
99
-
技术指标
单位
SBS类（Ⅰ类）
SBS类（Ⅱ类）
EVA、PE类（Ⅲ类）
I-A
I-B
I-C
I-D
Ⅱ-A
Ⅱ-B
Ⅱ-C
Ⅲ-A
Ⅲ-B
Ⅲ-C
Ⅲ-D
针入度（25℃，5s，100g）
0.1mm
＞100
80-
100
60-
80
40-
60
＞100
80-
100
60-
80
＞80
60-
80
40-
60
30-
40
针入度指数PI，不小于
不小于，
cm
30
25
20
15
30
20
10
-
道路石油沥青技术要求
注：1.表中135℃运动粘度可采用《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）中的“沥青旋转粘度试验方法（布洛克菲尔德黏度计法）”进行测定。若在不改变沥青物理力学性质并符合安全条件的温度下易于泵送和拌和，或经证明适当提高泵送和拌和温度时能保证沥青的质量，容易施工，可不要求测定。
聚合物改性沥青的主要品种
沥青的改性其目的是要改善沥青的技术性能和使用性能，重点是用改性沥青作为防水卷材的浸涂材料，以制造出性能较好的沥青防水卷材。
高分子聚合物改性沥青的方法一般是在沥青中加入高分子化合物，包括橡胶改性、树脂改性和热塑性弹性体的改性，改性时既要考虑性能要求，又要考虑经济性，目前已有许多高分子聚合物改性沥青防水卷材产品问世。
（1）SBS改性沥青苯乙烯—丁二烯—苯乙烯（SBS）是热塑性弹性体，常温下其有橡胶的弹性，在高温下又能像橡胶塑料那样熔融流动，成为可塑材料，所以用SBS改性的沥青具有热不黏冷不脆、塑性好、抗老化性能高等特性，是目前应用最成功和用量最大的改性沥青。
SBS的掺量一般为5%~10%，主要用于制作改性沥青防水卷材、改性沥青防水涂料、改性沥青密封材料、其技术性能要求见表3-31。
（2）APP改性沥青无规聚丙烯（APP）在常温下为白色橡胶状物质，无明显的熔点，APP掺入沥青中，可使沥青的性能得到改善，具有良好的弹塑性、低温柔韧性、耐冲击性和抗老化等性能，其主要技术性能要求见表3-32。
表3-31 SBS改性沥青的物理性能项目技术指标Ⅰ型Ⅱ型软化点/℃≥105 115低温柔度-18℃-25℃无裂纹弹性恢复率/% ≥85 90离析性上下层软化点变化率/% ≤20二甲苯可溶物含量/% 改性沥青≥97 改性沥青涂盖料≥94闪点/℃≥230注：本表摘自JC/T905-2002表3-32 APP改性沥青的物理性能项目技术指标Ⅰ型Ⅱ型软化点/℃≥125 145低温柔度-5℃-15℃无裂纹滲油性渗出张数≤ 2二甲苯可溶物含量/% 改性沥青≥97 改性沥青涂盖料≥94闪点/℃≥230注：本表摘自JC/T 904-2002（3）丁苯橡胶改性沥青丁苯橡胶（SBR）是丁二烯与苯乙烯共聚而得到的共聚物，丁苯橡胶是合成橡胶中应用最广的一种通用橡胶，丁苯橡胶综合性能较好，强度较高，伸长率大，抗磨性和耐寒性亦较好。
丁苯橡胶可与乳化沥青共混制成改性沥青乳液防水涂料。
沥青三大指标试验
沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。
非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。
根据需要入采用其他核试验条件是，应在试验结果中注明。
本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。
2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。
3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。
4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。
三、计算用画诺模图法测出针入度。
四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。
沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。
试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。
2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。
三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。
自粘聚合物改性沥青防水卷材热老化试验
自粘聚合物改性沥青防水卷材热老化试验1.适用范围本实施细则适用于自粘聚合物改性沥青防水卷材的热老化。
2.技术标准GB 23441-2009 《自粘聚合物改性沥青防水卷材》GB/T 328.8-2007 《建筑防水卷材试验方法沥青防水卷材拉伸性能》GB/T 328.9-2007 《建筑防水卷材试验方法高分子防水卷材拉伸性能》GB/T 328.14-2007 《建筑防水卷材试验方法沥青防水卷材低温柔性》GB/T 328.20-2007 《建筑防水卷材试验方法沥青防水卷材接缝剥离性能》3.仪器设备鼓风烘箱：在试验范围内最大温度波动±2℃。
柔度棒、柔度仪试验拉力机量程大于2000N4．准备工作将试件水平放入（70±2）℃烘箱中7d±2h，取出在（23±2）℃放置24h。
5试验步骤5.1 N类卷材5.1.1拉伸性能5.1.1.1试件制备除非有其他规定，整个拉伸试验应准备两组试件，一组纵向5个试件，一组横向5个试件。
试件在距试样边缘（100±10）mm以上裁取，用模版，或用裁刀，尺寸如下：方法A：矩形试件为（50±0.5）mm×200mm。
方法B：哑铃型试件为（6±0.4）mm×115mm。
表面的非持久层应去除。
试件中的网格布、织物层，衬垫或层合增强层在长度或宽度方向应裁一样的经纬数，避免切断筋。
试件在试验前在（23±2）℃和相对湿度（50±5）%的条件下至少放置20h。
5.1.1.2步骤对于方法B。
厚度是用GB/T 328.5方法测量的试件有效厚度。
将时间紧紧的夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。
为防止试件产生任何松弛推荐加载不超过5N的力。
试验在（23±2）℃进行，夹具移动的恒定速度为方法A（100±10）mm/min，方法B（500±50）mm/min。
自粘聚合物改性沥青防水卷材耐热性试验
自粘聚合物改性沥青防水卷材耐热性试验1.适用范围本实施细则适用于自粘聚合物改性沥青防水卷材的耐热性。
2.技术标准GB 23441-2009 《自粘聚合物改性沥青防水卷材》GB/T 328.11-2007 《建筑防水卷材试验方法沥青防水卷材耐热性》3.仪器设备3.1鼓风烘箱：在试验范围内最大温度波动±2℃。
3.2热电偶：连接到外面的温度计，在规定范围内能村里到±1℃。
3.3悬挂装置：洁净无锈的铁丝或回行针。
3.4 硅纸。
4、试验步骤4.1 N类卷材耐热性试件粘在表面干净的胶合板上，用质量为2kg、宽度（50~60）mm的压辊反复滚压三次，沿卷材下端在胶合板上做好标记，将试件纵向垂直悬挂在（70±2）℃的烘箱中2h，取出用精度不小于0.5的量具测量试件下滑的距离。
胶合板不应重复使用。
4.2 PY类卷材4.2.1试件制备4.2.1.1 抽样：抽样按GB/T328.1进行。
矩形试件尺寸(125±1)mm×（100±1）mm，试件均匀的在试验宽度方向裁取，长边是卷材的纵向。
试件应距卷材边缘150mm以上，试件从卷材的一边开始连续编号，卷材上表面和下表面应标记。
4.2.1.2去除任何非持久层，适宜的方法是常温下用胶带粘在上面，冷却到接近假设的冷弯温度，然后从试件上撕去胶带，另一方法是用压缩空气吹[压力约0.5MPa（5bar），喷嘴直径约0.5mm]，假若上面的方法不能除去保护膜，用火焰烤，用最少的时间破坏膜而不损伤试件。
4.2.1.3在试件纵向的横断面一边，上表面和下表面的大约15mm一条的涂盖层去除直至胎体，若卷材有超过一层的胎体，去除涂盖料直到另外一层胎体。
在试件的中间区域的涂盖层页从上表面和下表面的两个接近处去除，直至胎体。
为此，可采用热刮刀或类似装置，小心地去除涂盖层不损坏胎体。
两个内径约4mm的插销在裸露区域穿过胎体。
任何表面浮着的矿物料或表面材料通过轻轻敲打试件去除。
自粘聚合物改性沥青防水卷材检验原始记录表格
4
5
1
2
3
4
5
厚度(mm）
1
2
3
4
5
平均值
热老化
拉力
试件方向
横向
结果
拉力保持率（%）
纵向
结果
拉力保持率（%）
老化前
拉力（N/50mm）
老化后
拉力（N/50mm）
延伸率
试件方向
横向
结果
伸长率保持率（%）
纵向
结果
伸长率保持率（%）
老化前
伸长率（%）
老化后
伸长率（%）
低温柔性
弯曲轴直径（mm）
结果
剥离强度卷材与铝板
筛下的材料质量M6（g）
清洗完试件质量M7（g）
结果
平均值（g/m2）
1
2
3
仪器设备
防水卷材不透水仪□、微机控制电子万能试验机□、电热鼓风恒温干燥箱□、低温试验箱□、钢直尺□可溶物含量测定仪□、电子天平□
检验依据
《建筑防水卷材试验方法第9部分:沥青防水卷材拉伸性能》GB/T328.9
《建筑防水卷材试验方法第11部分:沥青防水卷材耐热度》GB/T328.11
规格型号
委托编号
试验编号
样品状态
委托日期
试验环境
温度:℃相3±2）℃和相对湿度（50±5）%的条件下放置至少20h.
拉伸
性能N类:试件尺寸（100×25mm）；PY类（250～300）×50mm纵横各5个
性能N类：试件尺寸（100×25mm）；PY类（250～300）×50mm纵横各5个
检验依据
《湿铺防水卷材》GB/T 35467
《建筑防水卷材试验方法第2部分:沥青防水卷材外观》GB/ T328.2
用测力延度试验评定聚合物改性沥青低温性能
关键 词 ： 聚合 物 改性 沥青 ；测 力延 度 ；粘韧 性 ；评 价指 标
中 图 分 类 号 ： １ Ｕ４ ４ 文献 标 识码 ： Ａ
Ｅｖ ｌ ａ ｉ ｎ ｏ ｗ ｍ ｐ ｒ ｔ ｒ ｒ ｏ ｍ ａ ｅ ｆＰｏ ｙ ｅ ａ ｕ ｔｏ ｆＬｏ Ｔｅ ｅ ａ ｕ ｅ Ｐｅ ｆ ｒ ｎｃ ｓ ｏ ｌ ｍ ｒ
维普资讯
第１ 第 １ ０卷 期
２０ ０ ７年 ２月
建
筑
材
料
学
报
Ｖｏ ． Ｏ，ＮＯ １ Ｉ１ ．
Ｆｅ ｂ．， ００ ２ ７
Ｊ ＯＵＲＮＡＬ ＯＦ ＵＩ Ｂ ＬＤＩ ＮＧ ＡＴＥＲＩ Ｍ ＡＬＳ
文章 编 号 ：０ ７ ９ ２ （０ ７０ －０ ３ —０ １０— ６９２０）１ ０７ ６
用 测 力延 度试 验评 定 聚 合 物 改性 沥 青 低 温 性 能
孙 大 权 ， 吕伟 民
（ 同济 大 学 道 路 与交 通工 程教 育部 重点 实验 室 ， 上海 ２ ０ ９ ） ０ ０ ２ 摘 要 ：利 用 自制 测 力延度仪 对 Ｓ Ｓ Ｓ Ｒ， ＶＡ， Ｅ 聚 合物 改性 沥 青的低 温测 力延 度特 性 Ｂ ，Ｂ Ｅ Ｐ 分别进 行 了测试研 究 ， 分析 了聚合 物种 类及掺 量 对聚 合物 改性 沥 青延度 、 最大拉 力和 粘韧 性 等低 温 测力延 度指 标 的影响． 验 结果表 明 ： Ｐ Ｅ 试 随 Ｅ， ＶＡ 含 量的 增加 ， 聚合 物改 性 沥青 最 大拉 力变 大， Ｓ Ｓ和 Ｓ Ｒ含 量 对 聚合物 改性 沥青 最 大拉 力几 乎没 有影 响 ；Ｂ ， ＶＡ 而 Ｂ Ｂ Ｓ ＳＥ 含 量 的增加 会 明显提 高聚合物 改性 沥青 的粘韧 性 ； 合 物 改性 沥青 粘 韧 性指 标 与 弯 曲流 聚 变 梁（ Ｂ 试 验蠕 变劲度指标 存 在较 好 的相 关性 ， Ｂ Ｒ） 因此 聚 合物 改性 沥青 粘韧 性 指 标 可 用
改性沥青SBS含量的主要检测方法
改性沥青SBS含量的主要检测方法
背景介绍 FT-IR法测试PMA中SBS含量 改性沥青SBS含量的化学滴定分析
孙秋健 2012.04.12 SK公路科技研究所
China
SBS是最为常用的聚合物改性剂，因其价格远远高于沥青，其掺 加量的微小改变对改性沥青的最终成本有很大影响，因此需要对 其实际含量进行准确测定。
SBS 含量 0% 1% 2% 3% 4% 5% 6%
m(沥青)/g 1.4 1.4 1.42 1.39 1.41 1.43 1.46
c(Na2S2O3)/mol·L-1 0.101 0.101 0.101 0.101 0.1002 0.1002 0.1002
v(Na2S2O3),ml 44.7 42.2 39.3 36.9 35.1 32.4 30.2
– 将过量的一氯化碘还原为I2以便后续滴定。
ICl+ KI = I2 + KCl
10~20ml KI水溶液
China
剧烈摇动瓶子使二者充分反应，用少 量蒸馏水将瓶口和瓶塞上的溶液冲洗 入瓶中，并继续搅拌3到5分钟。
低速搅拌下，在20分钟内用Na2S2O3 溶液滴定
China
2 Na2S2O3 + I2 = Na2S4O6 + 2 NaI
金光福 2012.01
China
红外光谱分析法是一种通用的光谱分析法。由于各种化合物具有其 特征的红外光谱，因此可以用红外光谱对物质进行结构分析和定量 分析。
• 优点：测试方便，固体上样。 • 缺点：此方法是根据标样谱图的绝对峰面积（或强度）定标，受制样
技术的干扰，如制样的均匀性和厚度，误差很大。
标准样品测试
沥青
溶入有机溶剂
聚合物改性沥青水泥砂浆的试验研究
Ｋｅ ｒ ｓ ｐ ｌｍｅ ；ｍｕｓ ｅ ｓ ｈ ｔｍ ｄｆ ｄ ｃ ｍｅ ｔ ｍ ｒ ｒ ｍ ｃ ａ ｉａ ｐ ｏ ｅ ｔ ｓ ｙ ｗｏ ｄ ： ｏｙ ｒ ｅ ｌ ｆ ｄ ａ ｐ ａ ； ｏ ｉ ｅ ｅ ｎ ｏｔ ； ｅ ｈ ｎｃ ｌ ｒｐ ｒ ｅ ｉ ｉ ｌ ｉ ａ ｉ
１ 。
针对我国各地区不同气候特点和对沥青水泥砂浆使用性 能的要求，本文提出对沥青基材进行改性，以期提高其适应
性、 耐久性和耐候性。在 目 前道路沥青改性技术中， 采用较多 的沥青改性剂有橡胶类『 氯丁橡胶 （Ｒ 、 Ｃ ） 丁苯橡胶 （ Ｒ 、 Ｓ ）三 Ｂ 元乙丙橡胶（Ｐ Ｍ ］热塑性橡胶类ｆ Ｅ Ｄ ）、 苯乙烯一 丁二烯一 苯乙烯
Ａｂｓ ｒ ｃ ： ｉ ａ ｅ ｉｌ ｒｓａｃ ｅ ｍｅ ｈ ｎｃ ｌｐ ｏ ｅｔ ｓ ｆｐ ｌｍｅ ｄ ｆ ｄ ｍｕｓｆｅ ａｐ ａｔ ｎ ｅ ｎ ｍｏ ａ ａ ｄ ｔ ａ ｔ Ｔｈｓ ｐ ｐ ｒ ｍａｎｙ ｅ ｅ ｒｈ ｄ ｃ ａ ｉａ ｒ ｐ ｒｉ ｏ ｏｙ ｒｍｏ ｉ ｅ ｅ ｌｉｉｄ ｓ ｈ ａ ｄ ｃ ｍｅ ｔ ｅ ｉ ｌ ｔ ｒ ｒ ｎ
动性就会变好Ｉ］ ８。 ９ －
４２ 抗压 强度 、 折强度 ． 抗 聚合物改性沥青水泥砂浆 ２ 抗压强度、 ８ ｄ 抗折强度试验
ＮＥＷ ＢＵＩ ＤＩ ＮＧ ＡＴ ＲＩ Ｓ Ｌ Ｍ Ｅ ＡＬ ・８ ・ ９
图 １ Ｃ Ｔ Ｉ 式 无 砟 轨 道 示 意 Ｒ ＳＩ板
１ 试验原材料
（ 沥青乳液（） 行开发的沥青乳液， 自配阳离 １ ） Ａ 。白 选用
表 ｌ 阳离 子 沥 青 乳 液 的 性 能
我国的气候具有区域性特点， 夏季全国普遍高温， 南北温
差不大； 而冬季南北温差较大， 南方温暖， 北方寒冷。因此， ቤተ መጻሕፍቲ ባይዱ 子沥青乳化剂以及其它助剂生产， 性能指标见表 １ 。
沥青三大指标试验
沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度2５℃,荷重１00g，灌入时间5ｓ,以０。
1mm计。
用本方法评定聚合物改性沥青的改性效果时,仅适用于融混均匀的样品。
非经注明,标准针、针连杆与附加砝码的总质量为１00±0.01g,试验温度问２5℃,针入度贯入时间为5s。
根据需要入采用其他核试验条件是,应在试验结果中注明.本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
二、主要试验步骤１、把盛有试样的平底玻璃皿置于针入度仪的平台上.慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。
２、开动秒表５s后读取刻度盘指针读数，准确至0.1mm.3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于１0mm。
4、测定针入度指数PI时,按同样发在其他温度下分别测定沥青的针入度。
三、计算用画诺模图法测出针入度。
四、应报告标准(25℃)时的针入度T以及其他试验温度Ｔ25所对应的针入度P，及由此求取针入度指数ＰI、当量软化点T800、当量脆点T1．２的方法和结果,当采用计算法时,应报告按公式回归的直线相关系数R。
沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。
试验通常采用的温度为25℃、１5℃、10℃或５℃，拉伸速度为５cm／min±0。
25５cｍ/ｍｉn。
二、主要试验步骤1、准备好试模,灌模后保温在恒温水槽。
2、将试模固定在延度仪上，开动延度仪,试件拉断时,读取指针所指标尺上的度数,以厘米表示.三、报告同一试样，每次平行试样不少于3个,如每个都大于1００cm,试验结果记作">100cm";若其中有一个小于１00ｃm时,且最大值或最小值与平均值之差满足重复性试验精密度要求,则取3个测定结果的平均值的整数作为延度试验结果,若平均值大于10０cm，记作”>100ｃｍ”；若最大值或最小值与平均值之差不符合重复性试验精密度要求时,试验应重新进行．四、精密度要求当试验结果小于１００cm时，重复性试验的允许差为平均值的２0%;复现性试验的允许铲为平均值的30%。
聚合物改性沥青离析试验检测记录表
聚合物改性沥青离析试验检测记录表
记录编号：
JJ0814
工程部位/用途
路面工程/面层
委托/任务编号
/
样品名称 试验依据 试验条件
SBS改性沥青 JTG E20-2011
室温25℃
样品编号 样品描述 试验日期
YP-2019-LQJ-000 黑色、液态 #VALUE!
主要仪器设备及 编号
电脑全自动沥青软化点仪HTLQ-10、真空干燥箱HTLQ-13、医用低温箱HTLQ-14等
沥青种类
SBS类
沥青标号
SBS类I类 (I-D)
试验编号
烧杯内液体种 类
顶部试样 开始加热 时液体温 度（0C）
底部试样开
始加热时液 顶部 软化 底部 软化
体温度 （0C）
点（0C） 点（0C）
软化点差值 （0C）
平均值 （0C）
1
蒸馏水
5.0
5.0
83.5
81.5
2.0
2.0
2
蒸馏水
5.0
5.0
83.5
82.0
1.5
备 注：
试验：
复 核：
监理工程 师：
日期:
#VALUE!
沥青检测试验(很详细)
拉伸速度为：5±0.25cm/min 准备工作
1.将拌好的隔离剂涂到侧模内侧表面和底板上，并安装好 2.将制备好的试样仔细自试模一端至另一端往返注入，最后
略高出试模，灌模过程中不得带进气泡 3.将试件在空气中冷却30min~40min，然后放入规定的温度
·当试样中有水分时：先在80℃左右的烘箱中烘至全部熔化， 然后在100℃以下可控温的砂浴、油锅、加热套上脱水至 无泡沫为止，时间不得超过30min,并用玻璃棒搅拌防止局 部过热，最后加热到软化点以上100℃（煤沥青50℃）
沥青试样准备方法
2.将加热好的试样过0.6mm的滤筛，不等冷却立即一次灌入 各项试验的模具中
2.灌模时应将试样徐徐从试模的一端灌入到另一端，来回灌 3.在试验温度下恒温后，刮模时应该从中间向两边刮，并且
尽量是一次性刮平，否则反复刮模试样温度会变化，无法 保证试样面在试验温度时和试模齐平 4.开始拉伸后，水温应始终保持在试验温度范围内，仪器不 得有振动，水面不得有晃动
沥青延度试验（GB/T4508-2010)
·粘稠沥青： 1.将制备好的试样（沥青的加入温度宜不高于估计软化点以 上100℃（石油沥青或聚合物改性沥青））小心贯入瓶中 约2/3处，在室温下冷却不少于1h后称量瓶+样质量 2.将比重瓶及瓶塞放到已经恒温的蒸馏水烧杯中，恒温至少 30min后，将瓶塞塞紧，擦干瓶塞及瓶外水分，称量瓶+试 样+水的合质量（m5），准确至3位小数
与平均值之差满足重复性误差要求，则取平均值的整数为 试验结果，若大于100cm，则试验结果记作“>100cm” ·若max或min与平均值之差不满足重复性误差要求，应重做
JB010805聚合物改性沥青试验检测报告
沥青标号 代表数量 检测结果 结果判定
针入度(25℃,100g,5s) (0.1mm) 针入度指数PI 软化点(T&B) 延度(5℃,5cm/min) 135℃动力黏度 闪点 溶解度 弹性恢复25℃ 黏韧性 韧性 -(℃) (cm) (Pa·s) (℃) (%) (%) (N·m) (N·m) (℃) (%) (%) (cm) --
第
页,共
页
JB010805
聚合物改性沥青试验检测报告
试验室名称： 委托/施工单位 工程名称 工程部位/用途 试验依据 样品描述
主要仪器设备及据
厂家（产地） 生产日期 序号 1 2 3 4 5 6 7 8 9 10 针入 度试 验 检测项目 单位 技术指标
11
贮存稳定性(离析，48h软化点 差） 质量损失 (旋转) 针入度比25℃ 薄膜加热试验 5℃延度 与粗集料的黏附性
12 检测结论：
备
注：
试验：
审核：
签发：
日 期：
年
月
日
（专用 章）
SBS聚合物改性沥青热储存稳定性取样方法和评价指标
ｔ ｆＳ Ｓ ｐ ｌｍｅ ｄ ｆ ｄ ａ ｐ ａｔｉ ｅ ｃ ｒｅ ｔｓ ｅ ｉ ｃ ｔ ｎ ， ｎ ｏ ｉ ｅ ｔ ｃ ｎ ｃ ｌ ｘ ｅ ｙ ｏ Ｂ ｏｙ ｒｍｏ ｉ ｅ ｓ ｈ ｌ ｎ ｔ ｕ ｒ ｎ ｐ ｃｆ ａ ｏ ｓ ａ ｄ ｃ ｍｂ ｎ ｄ ｉ ｈ ｉ ｉ ｈ ｔ ｈ ｉ ａ ｐ — ｅ ｅ ｉ ｃ ｓ ａ ｎ ｗ ｍｅ ｄ ｃ ｌ ｄ ｓ ｐ ｒ ｔ ｎ ｔ ｔ ｎ ｃ ｎ ｓ ｒ ｏ ａ ｕ ｔ ｇ ｔ ｏ ｏ ａ ｔ ｉ ｔ ｆＳ Ｓ ｆ ｎ ｅ ， ｅ ｔ ｏ ａ ｅ ｅ ａ ａ ｏ ｓ ｉ ａ ｉ ｅ ｒ ｖ ｌ ａ ｎ ｅｈ ｔ ｔｒ ｅ ｓ ｂ ｌ ｙ ｏ Ｂ ｅ ｈ ｌ ｉ ｅ ｔ ｆ ｅ ｉ ｈ ｓ ｇ ａ ｉ ｐ ｌｍｅ ｄｆ ｄ ａ ｐ ａｔ ｉ ｅ ｅｏ ｅ ． Ｕｓ ｇ ｍｅ ｏ ｓ ｏ ｏｔ ｎｎ ｏ ｎ ｅ ｔ Ｄ ｎ ｍ ｃ Ｓ ｅ ｒ ｏｙ ｒｍｏ ｉ ｅ ｓ ｈ ｌ ｓ ｄ ｖ ｌｐ ｄ ｉ ｉ ｔ ｄ ｆ ａ ｓ ｆ ｉ ｇ ｐ ｉ ｔ ｔｓ ， ｙ ａ ｉ ｈ ａ ｎ ｈ ｅ
Ｆ Ｎ ｉ－ ｎｒ， Ｏ Ｐ ｉ ｅ ２ Ｅ Ｇ Ｘ ｎｊ ＨＡ ｅ． ｎ ｕ ｗ
（ ．Ｃ ｌ ｇ ｆ ｉ ｗ ｙＥ ｇ ｅｒ ｇＣ ａｇｈ ｎ ｅｓｙｏ ｃｅｃ ｎ ｅｈ ｏ ｇ ， ｈｎｓａ １０ ６ Ｃ ｉａ １ ｏ ｅｅ ｇ ａ ｎｉ ｅｉ ， ｈｎｓａＵ ｉ ｒ ｔ ｆ ｉ ｅａｄＴ ｃｎｌ ｙＣ ａｇｈ ０７ ， ｈ ； ｌ ｏＨ ｈ ｎ ｎ ｖ ｉ Ｓ ｎ ｏ ４ ｎ ２ ｏ ｅｅｏ ｉｈ ａ ，ｈｎ ’ ｍｖｍ￣， ｉａ １０ ４ Ｃ ｉａ ．Ｃ ｌ ｇ ｆ ｇｗ ｙ Ｃ ａｇ ａ Ｕ ｅ ｉ Ｘ ’ ７ ０ ６ ， ｈ ） ｌ Ｈ ｎ ｎ ｎ
Ｖ０ ． ． １ ３ Ｎｏ ２
聚合物改性沥青离析试验原始记录2
检验性质：第页共页
样品名称
委托编号
样品规格
样品编号
检测方法
委托日期
评定依据
检测日期
试验设备
试验环境
SBS、SBR类聚合物改性沥青
PE、EVA类聚合物改性沥青
沥青软化点试验（环球法）
加热起始温度
介质（℃）
温度上升速
度（C/min）
沥青聚合物体系的相容性和离析程度
报告
第一次试验
第二次试验
口均匀的，无结皮和沉淀
□在杯边缘有轻微的聚合物结皮
□在整个表面有薄的聚合物结皮
□在整个表面有厚的聚合物结皮（大于0.8mm）
□无表面结皮但容器底部有薄的沉淀
□无表面结皮但容器底部有厚的沉淀（大于6mm）
□均匀
口边缘轻微结皮
□薄的全面结皮
口厚的全面结皮
口薄的底部沉部
底部
软化点温度（°C）
差值（℃）
平均值（C）
备注
结果评定
复核:
检测:
沥青运动粘度
针入度(0.1mm)(25℃，5s,100g) 针入度指数PI 软化点(℃) 运动黏度135℃(Pa﹒s) 延度（5℃，5cm/min）(cm) 闪点(℃) 溶解度（%） 弹性恢复25℃（%） 粘韧性（N.m）
/
/
/ / 或RTFOT）后 /
检 测 经检测，该沥青运动粘度不符合JTG F40结 2004的质量要求 论
/
/
氏粘度计（E032)、烘箱(A006)等
告之日起十五天内向本单位提出，逾期视为对报告无异议。③委托检测，由委托方填
④未经本单位同意，不得以任何方式复制报告，经同意复制的报告，应全文复制并经
邮
报告日期：
编：
检测单位：
地 址：
电 话：
投诉电话：
检测环境
检测结果 / / /
3.04 / / / / /
室内
马鞍山市大地工程检测有限公司 聚合物改性沥青检测报告
样品状态 无异常
检测类别 委托
委托人
见证人 /
材料产地 /
/
检测项目
密度(15℃)(g/cm3) 密度(25℃)(g/cm3)
韧性（N.m） 贮存稳定性离析，48h软化点差 （℃）
TFOT（或RTFOT）后 质量 变针化入 度延比度 5℃
检测设备
布氏粘度计（E032)、烘箱(A006)等
说明①本报告加盖本单位检测专用章后生效。②对检测结果若有异议，请于收到报告之日起十五天内向本单位提出，逾期视为 写委托协议，确保委托样品的真实性，检测结果供委托方了解委托样品品质之用。④未经本单位同意，不得以任何方式复制报 本单位加盖鲜章确认后方生效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
报告编号：委 托 编 号样 品 编 号样 品 名 称样 品 描 述判 定 依 据代 表 数 量
序号
技术指标结果判定1
2
3
4
5
6
7
8
9
10单位申明第
样品型号规格
工程部位/用途
单位信息单 位 地 址：无锡市滨湖区蠡园经济开发区A1-1楼 查询电话：0510-858985申诉电子邮箱：thmzgczljc@ 申诉电话：0510-******** 改性沥青试验检测报告
委托单位/委托人
试验室名称：
工 程 名 称
主要仪器设备及编
号
产 地
试 验 依 据
检测结果
针入度PI(25℃，100g，5s)（0.1mm）针入度指数PI 检测项目检测结果软化点（℃）离析（℃）黏韧性（N·m）贮存稳定性离析（48h 软化点差）（℃）1、本公司具有交通部公路工程综合丙级资质<苏GJC丙138号>及江苏省质量技术监督局颁发的
资质<2011101529R号>，具有向社会提供公正数据的资格；未经本单位同意，不得引用或复制本报告。
2、对报告有异议，应于本报告发出之日起十五天内向本单位提出，逾期不予受理；3、一般情况，委托试验仅对来样的检测结果负责；
4、已检或检后剩余试件，若无明示要求，本公司十五天后予以作废处理。
试验： 审核： 签发： 日期： （专延度(5cm/min,15℃)（cm）闪点(COC)（℃）溶解度（%）弹性恢复25℃（%）检测结论：
备注：
JB010803
第 页 共 页
不予受理；。
（专业章）。
