常用混凝土梁柱箍筋长度计算公式
常用钢筋计算公式
常用钢筋计算公式柱钢筋1.柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数搭接长度(Lle)：如为机械连接或焊接连接时，搭接长度为0 a．柱基础内插筋长度=基础高-基础保护层+弯折长度搭接长度(Lle)：如果考试时候题中说明为不考虑，不用计算弯折长度：当基础高>LaE时，弯折长度为max（6d，150）当基础高≤LaE时，弯折长度为15db．柱净高长度：基础顶面——顶层梁地面之间的垂直高度c．顶层锚固长度：①中柱锚固长度=梁高-保护层+12d②边、角柱锚固长度：⑴内侧钢筋锚固长度同中柱⑵外侧钢筋锚固长度：1.5LaE(考试用)2.柱箍筋：单根长度=（b-2c+h-2c）*2+2* max（10d，75）b.柱宽；h.柱高；c.柱保护层根数=（加密区长度/加密区间距+1）+（非加密区长度/非加密区间距-1）加密区长度：①嵌固部分以上长度为：hn/3（hn本层柱净高）②非嵌固部分以上长度为：max（hc，hn/6，500）（考试用）③柱梁节点加密区长度为：梁高+max（hc，hn/6，500）（考试用）④当有刚性地面时，除柱端钢筋加密区外尚应在刚性地面上、下各5 00mm高度范围内加密箍筋。
梁钢筋1．梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度：当hc-保护层<LaE时，弯锚，锚固长度=支座宽-保护层+15d当hc-保护层≥LaE时，直锚，锚固长度= max（LaE，0.5hc+5d）保护层：是柱保护层2．下部通长筋长度=净跨长+左锚固+右锚固+搭接长度*搭接个数左（右）锚固长度：同梁上部钢筋（下部钢筋在中支座中的锚固能直锚的时候直锚）3．上部端支座负筋：第一排=1/3净跨长+左（右）锚固长度第二排=1/4净跨长+左（右）锚固长度左（右）锚固长度：同梁上部钢筋4．上部中间支座负筋：第一排=1/3净跨长*2（净跨长取相邻两跨最大值）+支座宽第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽5．架立筋单长=净跨长-净跨长/3*2+150*26．箍筋单长（2肢箍）=（长-2保+宽-2保）*2+2* max（10d，75）根数加密区根数=[（加密区长度-50）/加密区间距+1]*2非加密区根数=（净跨长-2*加密区长度）/非加密区间距-1加密区长度：一级抗震：max（2Hb，500）二级--三级抗震：max（1.5Hb，5 00）7．侧面纵向钢筋（腰筋）构造筋长度（G打头的钢筋）=净跨长+2*15d抗扭筋长度（N打头的钢筋）=净跨长+2*锚固长度锚固长度同框架梁下部钢筋8．拉筋：当梁宽≤350时，拉筋直径为¢6（计算工程量时用¢6.5来计算）当梁宽＞350时，拉筋直径为¢8拉筋单长=梁宽-2*保+2* max（10d，75）拉筋根数=[（净跨长-50*2）/（非加密区间距*2）+1]*（腰筋根数/2）9．附加吊筋：吊筋单根长度=次梁宽+2*50+2*（梁高-2保）/sin45°（sin60°）+2*20d当主梁高≤800时，吊筋角度为45度；当主梁高＞800时，吊筋角度为60度.备注：主次梁相交处，注意附件的箍筋10．屋面框架梁屋面梁上部通长筋=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度=支座宽-保护层+梁高-保护层（保：为柱的保护层）板钢筋1．板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度*2板面受力筋单根长度=净跨长+锚固长度*2板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度= max（1/2支座宽，5d）端支座为砌体墙时，伸出长度=max（1/2墙厚，12 0，板厚）180°弯钩长度=6.25d（当钢筋为一级钢时，末端需加180°弯钩）锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d分布范围=净跨长-1/2板筋间距*22．端支座板负筋长度=锚入长度+板内净尺寸+弯折长度中间支座板负筋长度=左标注长度+右标注长度+弯折长度*2（注意标注的长度是否含支座宽）负筋根数=布筋范围/板负筋间距+1锚入长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d弯折长度：板厚-保护层*2（保护层为板的保护层）布筋范围：净跨长-1/2板筋间距*23．分布筋单根长度=净跨（轴线）长度-负筋标注长度*2+搭接长度*2搭接长度：分布筋与负筋的搭接长度为150mm端支座分布筋根数=（负筋板内净长-1/2板分布筋间距）/分布筋间距+1中间支座分布筋根数=（左侧板内净长-1/2板分布筋间距）/分布筋间距+1+（右侧板内净长-1/2板分布筋间距）/分布筋间距+1独立基础钢筋1．独立基础底板长度＜2500时X方向底板钢筋单根长度=X方向的基础边长-2*保护层X方向底板钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距Y方向底板钢筋单根长度=Y方向的基础边长-2*保护层Y方向底板钢筋根数=（X方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距2．独立基础底板长度≥2500时X方向底板钢筋单根长度:①外侧钢筋单根长度=X方向的基础边长-2*保护层外侧钢筋根数：2根②其余钢筋单根长度= X方向的基础边长-保护层**.1* X方向的基础边长其余钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S-1Y 方向底板钢筋单根长度:①外侧钢筋单根长度=Y方向的基础边长-2*保护层外侧钢筋根数：2根②其余钢筋单根长度= Y方向的基础边长-保护层*1* Y方向的基础边长其余钢筋根数=（X方向的基础边长—min（75，S/2）*2）/ S-1。
柱、梁钢筋计算公式
一、柱纵筋计算（直径不变的情况）柱纵筋长度=基础内长度+楼层长度+顶层伸入长度1、基础内长度计算方法：h j-c＞l aE，(h j-c)+max(6d，150)h j-c≤l aE，(h j-c)+15d其中h j：基础高度，c：保护层厚度，d：纵筋直径2、楼层长度计算方法：楼顶标高-基础顶标高-顶层梁高3、顶层伸入长度计算方法：（1）边角柱内侧、中柱纵筋梁高- c≥l aE，l aE梁高- c≤l aE，(梁高- c)+12d（2）边角柱外侧纵筋(梁高- c)+(h c-c)≤1.5l aE，1.5 l aE(梁高- c)+(h c-c)＞1.5 l aE，max(1.5 l aE，梁高-c+15d)其中：hc：柱宽，c：保护层厚度，d：纵筋直径二、柱箍筋计算1、加密区长度：（1）柱根加密：Hn/3，Hn为首层净高（即首层顶标高-基础顶标高-首层梁高）（2）梁内加密：梁高（3）梁侧加密：max（Hn/6，hc，500），Hn为所在层净高2、非加密区长度：楼顶标高-基础顶标高-加密区长度之和3、根数计算：（1）加密区根数=加密区长度÷加密区间距，结果向上取整+1（2）非加密区根数=非加密区长度÷非加密区间距，结果向上取整-14、单根箍筋长度：外箍(b-2c+h-2c)×2+1.9d*2+2×max(10d，75)内箍[(h-2c-∑D)÷(n-1)×（m-1）+∑Dg+b-2c]×2+1.9d*2+2×max(10d，75)拉筋(h-2c)+1.9d*2+2×max(10d，75)其中D：纵筋直径Dg：内箍箍住纵筋直径n：单边纵筋根数m：内箍箍住纵筋根数三、梁钢筋计算（一）上部通长筋长度=两端（边）支座内长度+中间跨长度（含中间支座）边支座内长度：【hc：支座柱宽度，c：保护层厚度，d：钢筋直径】如果（hc-c）≥laE，则长度取：max（laE，0.5hc+5d）如果（hc-c）＜laE，则长度取：hc-c+15d【伸至柱边弯折15d】中间跨长度：直接在平面图中读取数据（二）支座钢筋1、边支座钢筋长度=（边）支座内长度+梁内长度2、中间支座钢筋长度=（中间）支座宽度+梁内长度（两侧）边支座内长度：如果hc-c≥laE，长度取max（laE，0.5hc+5d）如果hc-c＜laE，长度取hc-c+15d【伸至柱边弯折15d】梁内长度：第一排取ln/3 第二排取ln/4ln：相邻梁净跨最大值钢筋信息后（m/n）表示钢筋分排，第一排m根，第二排n根（三）下部钢筋长度=两端支座内长度+净跨长度（ln）边支座内长度：同上部钢筋如果（hc-c）≥laE，则长度取：max（laE，0.5hc+5d）如果（hc-c）＜laE，则长度取：hc-c+15d【伸至柱边弯折15d】中间支座内长度：直接取max（laE，0.5hc+5d）（四）侧面纵向钢筋1、N抗扭钢筋长度计算同下部钢筋长度=两端支座内长度+净跨长度（ln）边支座内长度：同上部钢筋如果（hc-c）≥laE，则长度取：max（laE，0.5hc+5d）如果（hc-c）＜laE，则长度取：hc-c+15d【伸至柱边弯折15d】中间支座内长度：直接取max（laE，0.5hc+5d）2、G构造钢筋长度=两端锚入支座长度+净跨长度（ln）两端锚入支座长度均为150mm即侧面构造纵向钢筋长度=ln+150×2。
柱箍筋长度以及根数计算公式
基础顶面 嵌固部位
箍筋加密区范. 围(03G101-1）
6
焊接绑扎都是此公式
柱箍筋根数计算—基础层
（ 绑
扎
连
接
）
根数＝（基础高度-基础保护层）/间距-1
.
7
（绑扎连接）
柱箍筋根数计算—基础相邻层或1层
.
8
lle,ll:搭接长度，接头面积百分率≤25%时，lle＝1.2×lae
（绑扎连接）
柱箍筋根数计算—基础相邻层或1层
hc：柱截面大边尺寸
hn：楼层净高
焊接机械
柱箍筋根数计算—中间层和顶层
总根数=序号1根数+序号2根数+序号3根数.+序号4根数+序号5根数
12
计算步骤：先计算1234范围栏内容，然后确定ACDE的值。最后根据计算公式累加。
柱箍筋根数计算—中间层和顶层（绑扎连接）
llE,Ll:搭接长度，接头面积百分率≤25%时，lle＝1.2×lae
hc：柱截面大边尺寸
=50%时，lle=1.4×lae
hn：楼层净高
=100%时，lle=1.6lae
lae为锚固长度图集P55
E/非---加---密间距-- -1
总根数=序号1根数+序号2根数+序. 号3根数+序号4根数+序号5根10数
hc：柱截面大边尺寸 hn：楼层净高
=50%时，lle=1.4×lae =100%时，lle=1.6lae
lae为锚固长度图集P55
E/非加密间距-1
总根数=序号1根数+序号2根数+序号3根数+序号4根数+序号5根数
.
9
计算步骤：先计算12345范围栏内容，然后确定ABCDE的值。最后根据计算公式累加。
箍筋计算公式

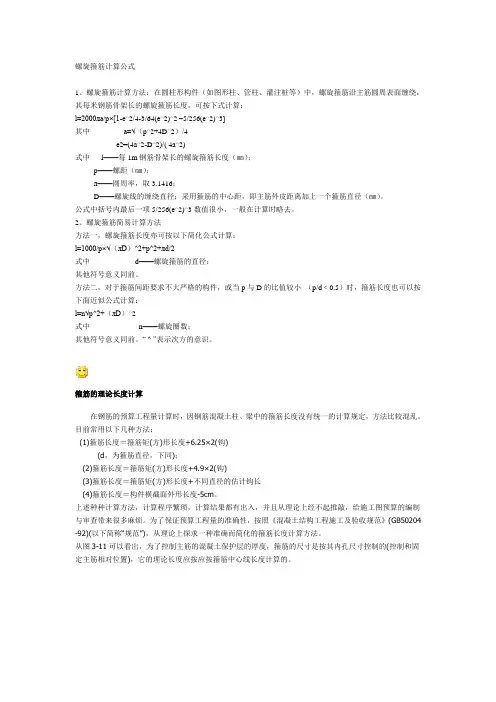

螺旋箍筋计算公式1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中 l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。
公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。
2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中 d——螺旋箍筋的直径；其他符号意义同前。
方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d﹤0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。
― ^ ‖表示次方的意识。
箍筋的理论长度计算在钢筋的预算工程量计算时，因钢筋混凝土柱、梁中的箍筋长度没有统一的计算规定，方法比较混乱。
目前常用以下几种方法：(1)箍筋长度＝箍筋矩(方)形长度+6.25×2(钩)(d，为箍筋直径，下同)；(2)箍筋长度＝箍筋矩(方)形长度+4.9×2(钩)(3)箍筋长度＝箍筋矩(方)形长度+不同直径的估计钩长(4)箍筋长度＝构件横截面外形长度-5cm。
上述种种计算方法，计算程序繁琐，计算结果都有出入，并且从理论上经不起推敲，给施工图预算的编制与审查带来很多麻烦。
为了保证预算工程量的准确性，按照《混凝土结构工程施工及验收规范》(GB50204 -92)(以下简称“规范”)，从理论上探求一种准确而简化的箍筋长度计算方法。
从图3-11可以看出，为了控制主筋的混凝土保护层的厚度，箍筋的尺寸是按其内孔尺寸控制的(控制和固定主筋相对位置)，它的理论长度应按应按箍筋中心线长度计算的。
箍筋、拉钩长度计算
箍筋或者拉钩的长度计算一、外围封闭箍筋长度：按外皮计算预算长度＝｛（b+h）*2-8c+8d｝+｛1.9d*2+max（10d，75）*2｝可简化为（b+h）*2-8c+31.8d按中心线计算预算长度＝｛（b+h）*2-8c+4d｝+｛1.9d*2+max （10d，75）*2｝可简化为（b+h）*2-8c+27.8d03G101-1的保护层是梁、柱主筋外边至构件边的距离，所以梁、柱箍筋按外皮计算长度时箍筋四侧的每边长度加d，整根箍筋要加8d，弯钩长度为23.8d。
梁、柱箍筋按中心计算长度时箍筋四侧的每边长度加0.5d，整根箍筋要加4d，弯钩长度为23.8d。
二、内箍的计算：内箍主要是要需要计算内箍的宽度，长度的计算是和外箍一样的。
内箍的宽度=（b-2c-D）/（n-1）+D D为梁、柱主筋的直径三、单支箍或拉筋长度计算1．单支箍筋只钩住纵筋：按外皮计算预算长度＝直段长度+两个弯钩长度=（h-2c）+｛2d+1.9d*2+max（10d，75）*2｝可简化为h-2c+25.8d按中心线计算预算长度＝直段长度+两个弯钩长度=（h-2c）+｛d+1.9d*2+max（10d，75）*2｝可简化为h-2c+24.8d2．单支箍筋钩住纵筋和箍筋：按外皮计算预算长度＝直段长度+两个弯钩长度=（h-2c+2d）+｛2d+1.9d*2+max（10d，75）*2｝可简化为（h-2c+2d）+25.8d 按中心线计算预算长度＝直段长度+两个弯钩长度=（h-2c+2d）+｛1d+1.9d*2+max（10d，75）*2｝可简化为（h-2c+2d）+24.8d 3．梁、柱拉钩计算：规范要求拉筋应同时拉住梁、柱的箍筋或者主筋，所以计算梁、柱拉钩的长度的平直段都为（h-2c+2d），或者是梁、柱外箍宽度+2d。
按外皮计算两个弯钩长度为25.8d，按中心线计算两个弯钩长度24.8d。
4．墙、板拉钩计算：墙、板的保护层外侧钢筋的外边到结构边的距离，拉筋平直段长度为墙厚、板厚-2c，按外皮计算两个弯钩长度为25.8d，按中心线计算两个弯钩长度24.8d。

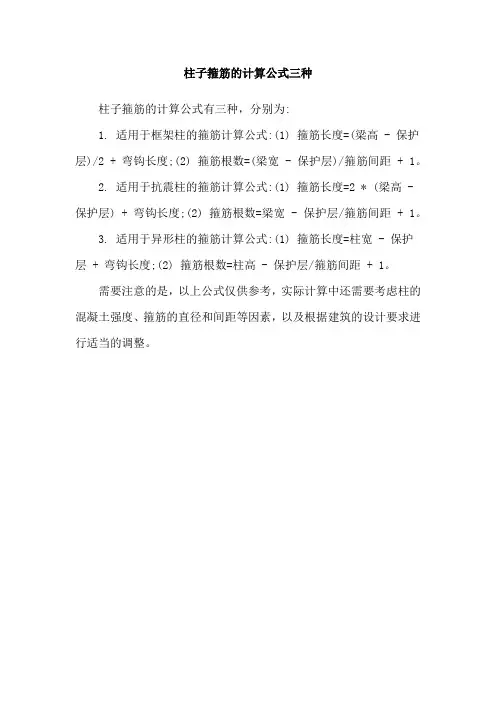

柱子箍筋的计算公式三种
柱子箍筋的计算公式三种
柱子箍筋的计算公式有三种，分别为:
1. 适用于框架柱的箍筋计算公式:(1) 箍筋长度=(梁高 - 保护层)/2 + 弯钩长度;(2) 箍筋根数=(梁宽 - 保护层)/箍筋间距 + 1。
2. 适用于抗震柱的箍筋计算公式:(1) 箍筋长度=2 * (梁高 - 保护层) + 弯钩长度;(2) 箍筋根数=梁宽 - 保护层/箍筋间距 + 1。
3. 适用于异形柱的箍筋计算公式:(1) 箍筋长度=柱宽 - 保护
层 + 弯钩长度;(2) 箍筋根数=柱高 - 保护层/箍筋间距 + 1。
需要注意的是，以上公式仅供参考，实际计算中还需要考虑柱的混凝土强度、箍筋的直径和间距等因素，以及根据建筑的设计要求进行适当的调整。
柱箍筋长度以及根数计算公式方案
=100%时，lle=1.6lae
lae为锚固长度图集P55
hn：楼层净高
E/非加密间距-1
总根数=序号1根数+序号2根数+序号3根数+序号4根数+序号5根数
计算步骤：先计算12345范围栏内容，然后确定ABCDE的值。最后根据计算公式累加。
柱箍筋根数计算—中间层和顶层（绑扎连接）
llE,Ll:搭接长度，接头面积百分率≤25%时，lle＝1.2×lae
情况二：单支筋只勾住纵筋
4号拉筋长度=(h-2c+2d)+2×1.9d+2max(10d,75mm)
hc 梁顶面
返回
加密
加密
n
>=柱长边尺寸 (圆柱直径),
取其最大值
加密 加密
加密
加密 加密
加密
梁顶面 梁顶面
n
抗震 、QZ、LZ 箍筋加密区范围
（Hn为所在楼层柱净高）
n
底层柱根 加密>=Hn/3
基础顶面 嵌固部位
加密
3 梁高范围
梁高
加密
取大值=C 梁高-保护层=D
箍筋根数= （层高-50） /钢筋间距+1
C/加密区间距+1 D/加密间距
4 非加密部位
剩余部位
非加密 层高-（A+C+D)=E
E/非加密间距-1
总根数=序号1根数+序号2根数+序号3根数+序号4根数+序号5根数 计算步骤：先计算1234范围栏内容，然后确定ACDE的值。最后根据计算公式累加。
hc：柱截面大边尺寸 hn：楼层净高
（焊接机械）
柱箍筋根数计算—基础相邻层或1层
板、梁、柱钢筋的计算公式
板底筋长度=净跨+伸进长度*2+弯勾2*6.25*d板底筋根数=ceil((净跨-2*起步距离)/间距)+1（起步距离=第一根钢筋距梁或墙边50mm）板中间支座负筋长度＝水平长度＋弯折长度*2板端支座板负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度板负筋根数＝ceil((净跨-2*起步距离)/间距)+1（起步距离=第一根钢筋距梁或墙边50mm）板负筋分布筋长度=轴线长度-负筋标注长度*2+参差长度*2（轴线长度-轴线两边内梁的宽度）（参差长度是分布筋和负筋搭接长度）板端支座负筋的分布筋根数＝负筋板内净长/间距(取整)＋1板中间支座负筋的分布筋的根数＝布筋范围1/间距(取整)+布筋范围2/间距(取整)+1温度筋长度=轴线长度-负筋标注长度*2+参差长度*2（参差长度是温度筋和负筋搭接长度）温度筋根数（梁一跨中间的非加密区根数）=(净跨长度-负筋伸入板内的净长)/温度筋间距-1马凳筋∏型长度=L1+L2*2+L3*2马凳筋∏型双层双向板马凳筋根数＝板净面积/(间距*间距)+1马凳筋∏型负筋马凳筋根数=排数*负筋布筋长度/间距+1马凳筋一字型长度=L1+L2*2+L3*2或L1+L2*2+L3*4马凳筋一字型根数＝排数*每排个数梁上部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁上部边支座负筋（第一排）=1/3净跨长+左支座锚固梁上部边支座负筋（第二排）=1/4净跨长+左支座锚固梁上部中间支座负筋（第一排）=1/3净跨长（取大值）*2+支座宽梁上部中间支座负筋（第二排）=1/4净跨长（取大值）*2+支座宽梁架立筋长度＝净跨-两边负筋净长+150*2（注意钢筋类别）梁侧面构造钢筋长度＝净跨长＋2×15d＋搭接长度*搭接个数（注意钢筋类别）梁侧面受扭钢筋长度＝净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数（注意钢筋类别）梁下部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁边跨下部筋长度=本身净跨+左锚固+右锚固梁中间跨下部筋长度=本身净跨+左锚固+右锚固梁箍筋长度＝2*（H-2*25+B-2*25）+（11.9*2+8）d二-四级抗震箍筋根数计算加密区根数＝（1.5*梁高-50）/加密间距+1 （一跨分左加密、右加密）非＝（净跨长-左加密区-右加密区）/非加密间距-1总根数＝加密*2+非加密梁拉筋长度＝梁宽-2*保护层+2*11.9d+2*d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
箍筋、拉钩长度计算
箍筋或者拉钩的长度计算一、外围封闭箍筋长度：按外皮计算预算长度＝｛〔b+h〕*2-8c+8d｝+｛1.9d*2+max 〔10d,75〕*2｝可简化为〔b+h〕*2-8c+31.8d按中心线计算预算长度＝｛〔b+h〕*2-8c+4d｝+｛1.9d*2+max 〔10d,75〕*2｝可简化为〔b+h〕*2-8c+27.8d03G101-1的保护层是梁、柱主筋外边至构件边的距离,所以梁、柱箍筋按外皮计算长度时箍筋四侧的每边长度加d,整根箍筋要加8d,弯钩长度为23.8d.梁、柱箍筋按中心计算长度时箍筋四侧的每边长度加0.5d,整根箍筋要加4d,弯钩长度为23.8d.二、内箍的计算：内箍主要是要需要计算内箍的宽度,长度的计算是和外箍一样的.内箍的宽度=〔b-2c-D〕/〔n-1〕+D D为梁、柱主筋的直径三、单支箍或拉筋长度计算1．单支箍筋只钩住纵筋：按外皮计算预算长度＝直段长度+两个弯钩长度=〔h-2c〕+｛2d+1.9d*2+max〔10d,75〕*2｝可简化为h-2c+25.8d按中心线计算预算长度＝直段长度+两个弯钩长度=〔h-2c〕+｛d+1.9d*2+max〔10d,75〕*2｝可简化为h-2c+24.8d2．单支箍筋钩住纵筋和箍筋：按外皮计算预算长度＝直段长度+两个弯钩长度=〔h-2c+2d〕+｛2d+1.9d*2+max〔10d,75〕*2｝可简化为〔h-2c+2d〕+25.8d按中心线计算预算长度＝直段长度+两个弯钩长度=〔h-2c+2d〕+｛1d+1.9d*2+max〔10d,75〕*2｝可简化为〔h-2c+2d〕+24.8d 3．梁、柱拉钩计算：规X要求拉筋应同时拉住梁、柱的箍筋或者主筋,所以计算梁、柱拉钩的长度的平直段都为〔h-2c+2d〕,或者是梁、柱外箍宽度+2d.按外皮计算两个弯钩长度为25.8d,按中心线计算两个弯钩长度24.8d.4．墙、板拉钩计算：墙、板的保护层外侧钢筋的外边到结构边的距离,拉筋平直段长度为墙厚、板厚-2c,按外皮计算两个弯钩长度为25.8d,按中心线计算两个弯钩长度24.8d.四、max〔10d,75〕的计算：其中max〔10d,75〕*2中在工程计算中只要是箍筋直径大于等于8的都按10d计算就可以,所以可以简化一下,但是算6.5的钢筋的时候,弯狗的直段长度要按75计算.例如构造柱箍筋常用的6.5的170*170的箍筋,如果按简化后的公式计算为：170*4+31.8*6.5=886.7,直段长度按75计算公式为：170*4+8*6.5+3.8*6.5+75*2=906.7,要是没考虑到每个箍筋会短20mm.当箍筋直径大于等于8时max〔10d,75〕=10d,按简化计算公式.计算6.5钢筋直径时max〔10d,75〕=10d+10,计算6.5的箍筋或者拉钩时按简化公式加上20mm.计算6的钢筋时max〔10d,75〕=10d+15,计算6的箍筋或者拉钩时按简化公式加上30mm.五、箍筋计算时钢筋弯曲调整值箍筋弯曲调整值是90°弯曲,90°弯曲的调整值为2d,箍筋每个90°弯曲实际能增加2d的长度,在考虑弯曲的延伸值时一个箍筋有3个90°弯曲,整个箍筋扣减6d.拉筋不需要扣减弯曲调整值.六、箍筋的内径和外径长度计算：预算计算箍筋长度时都是按内径计算长度.外径长度计算是保护层宽度为箍筋外边到构件边.也就是外径箍筋比内径箍筋每边少2d,整根箍筋长度外径比内径短8d.规X上面箍筋的计算都是按内径计算箍筋的长度,但是在做施工的时候,如果箍筋的直径比较大,现场也按内箍施工很可能出现钢筋和模板的间隙过小,柱很难按设计尺寸合模板,例如：直径12的柱箍筋,而一般楼层上部的保护层一般为30,箍筋和模板间隙为：保护层-箍筋直筋-拉钩直筋：30-12-12=6mm,间隙只有6mm,模板很难合上.在遇到这样情况的时候下料要提前想到,可以和监理协商箍筋按外径下料同时拉钩拉在柱的主筋上面.七、结算和施工时箍筋或拉钩的长度计算选择.结算时按箍筋的外皮长度计算,不扣减弯曲调整值：拉钩长度=直段长度+25.8d.箍筋长度=〔b+h〕*2-8c+31.8d施工时按中心线计算,扣减弯曲调整值：拉钩长度=直段长度+24.8d箍筋按内径计算长度=〔b+h〕*2-8c+27.8d-6d=〔b+h〕*2-8c+21.8d 箍筋按外径计算长度=〔b+h〕*2-8c+27.8d-6d-8d=〔b+h〕*2-8c+13.8d梁、柱箍筋按外径计算长度时配套的拉钩要做出调整,外径拉筋的平直段要在内径的平直段扣减2d.八、总结箍筋的长度计算存在一定的争议,不同的计算方法对箍筋的长度也有不小的影响.在结算对量时对方箍筋长度计算方法是必须要查的,说服对方按规X允许的最大量计算.按理论计算的箍筋长度在现场的可能不一定准确,针对箍筋长度可以在现场在钢筋工的配合下实测实量,做到下施工料单时心里有底.。
梁箍筋长度计算公式
梁箍筋长度计算公式
梁箍筋是用来连接梁与梁柱之间的重要结构元素，用于抵抗在梁上产生的弯矩和剪力。
一般情况下，梁箍筋的长度取决于梁的长度、梁柱的厚度以及梁箍筋的直径。
梁箍筋长度的计算公式可以用以下方法计算：
L = 2.5t + d + 0.5L
其中，L表示梁箍筋的实际长度，t表示梁柱的厚度，d表示梁箍筋的直径，L表示梁的长度。
梁箍筋长度计算公式是针对不同梁柱及梁箍筋组合的，它可以用于计算梁箍筋的实际长度。
一般情况下，梁箍筋的长度要比梁的长度大约 2.5倍，因此，使用梁箍筋长度计算公式可以计算出梁箍筋的合理长度。
在计算梁箍筋长度时，还要考虑安装梁箍筋所需要的两端空间。
根据不同的梁柱类型，安装梁箍筋所需要的两端空间不同，因此，在计算梁箍筋长度时，还要考虑安装梁箍筋所需要的两端空间。
梁箍筋长度计算公式可以用来计算梁箍筋的长度，但是，在实际应用中，也要考虑梁箍筋的位置，以及梁箍筋的位置的精度，以确保梁箍筋的安装位置是合理的。
此外，还要考虑梁箍筋的安装方法，
以确保梁箍筋的安装效果是最佳的。
梁箍筋长度计算公式是一个非常重要的计算公式，它可以帮助我们计算出梁箍筋的合理长度，但是在实际应用中，也要考虑梁箍筋的位置和安装方法，以确保工程的质量和可靠性。
(完整版)柱箍筋的长度以及根数计算详解
（一）柱箍筋的长度计算案例（一）中已知：KZ1 750*70024B25A10@100/200柱保护层为25mmKZ1的箍筋布置图（图1）1. 1号箍筋长度计算（图2）箍筋计算公式推导1号箍筋长度＝（b-2*保护层+d*2）*2+（h-2*保护层+d*2）*2+1.9d*2+max（10d，75mm）*2＝（b+h）*2-保护层*8+8d+1.9d*2+ max（10d，75mm）*2案例（一）中1号箍筋长度＝（750+700）*2-25*8+8*10+1.9*10*2+100*2＝3018mm2. 2号箍筋长度计算（图3）箍筋计算公式推导2号箍筋长度＝（间距j*2+1/2D*2+2d）*2+（h-保护层*2+2d）*2+1.9d*2+max （10d，75mm）*2＝[（b-保护层*2-D）/6*2+D]*2+（h-保护层*2）*2+8d+1.9d*2+max （10d，75mm）*2案例（一）中2号箍筋长度＝（（750-25*2-25）/6*2+25）*2+（700-25*2）*2+8*10+1.9*10*2+100*2＝2118mm3. 3号箍筋长度计算（图4）箍筋计算公式推导3号箍筋长度＝（间距j*2+1/2D*2+2d）*2+（b-保护层*2+2d）*2+1.9d*2+max （10d，75mm）*2＝[（h-保护层*2-D）/6*2+D]*2+（b-保护层*2）*2+8d+1.9d*2+max （10d，75mm）*2案例（一）中3号箍筋长度＝（（700-25*2-25）/6*2+25）*2+（750-25*2）*2+8*10+1.9*10*2+100*2＝2184 mm4. 4号钢筋长度计算（图5）箍筋计算公式推导a) 单支筋同时勾住主筋和箍筋4号箍筋长度＝（h-保护层*2+d*2+d*2）+1.9d*2+max（10d，75mm）*2＝（h-保护层*2+4d）+1.9d*2+max（10d，75mm）*2b) 单支筋只勾住主筋4号箍筋长度＝（h-保护层*2+d*2）+1.9d*2+max（10d，75mm）*2＝（h-保护层*2+2d）+1.9d*2+max（10d，75mm）*2案例（一）中4号箍筋长度（只勾住主筋）＝（700-25*2+2*10）+1.9*10*2+100*2＝908mm（二）柱箍筋的根数计算1. 基础层箍筋根数计算（图6）基础层基础内箍筋根数计算a) 柱箍筋在基础内设置不少于两根，间距不大于500；b) 基础内箍筋的作用仅起一个稳固作用，防止钢筋在浇注时受到挠动。
梁板柱墙钢筋计算规则
梁、板、柱、墙钢筋计算原理钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱1、基础层：⑴筏板基础﹤=2000mm时,基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度hn/3+与上层纵筋搭接长度Lle（如焊接时，搭接长度为0）⑵筏板基础〉2000mm时，2、基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度hn/3+与上层纵筋搭接的长度Lle柱纵筋长度=地下室层高-本层净高hn/3+首层楼层净高hn/3+与首层纵筋搭接Lle（如焊接时，搭接长度为0）3、首层：柱纵筋长度=首层层高-首层净高hn/3+max(二层净高hn/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度Lle（如焊接时，搭接长度为0）4、中间层：柱纵筋长度=二层层高-max(二层层高hn/6，500，柱截面尺寸（圆柱直径）)+max（三层层高hn/6，500，柱截面尺寸（圆柱直径））+与三层搭接Lle（如焊接时，搭接长度为0）5、顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高hn/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5Lae内侧钢筋长度=顶层层高－max(本层楼层净高hn/6，500，柱截面长边尺寸（圆柱直径）)-梁高+Lae注：其中锚固长度取值：⑴、当柱纵筋伸入梁内的直径长〈Lae时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；⑵、当柱纵筋伸入梁内的直径长〉=Lae时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，⑶、当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。
内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。
6、边柱：⑴、外侧钢筋长度=顶层层高－max（本层楼层净高hn/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5Lae⑵、内侧钢筋长度=顶层层高－max(本层楼层净高hn/6，500，柱截面长边尺寸（圆柱直径）)-梁高+Lae⑶、当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。
钢筋混凝土梁和柱的箍筋数量计算方...
工程造价知识80问1、钢筋混凝土梁和柱箍筋的数量计算有什么不同？答：钢筋混凝土梁和柱的箍筋数量计算方法不同，对于钢筋混凝土柱子的箍筋数量应该是沿柱子的通长布置的，而对于钢筋混凝土梁的箍筋是计算到柱子的边上的。
2、钢筋混凝土梁和柱箍筋的数量应该怎样计算？答：钢筋混凝土柱的箍筋应该按照柱子的全高计算，减掉柱子的混凝土保护层后，除以柱子的箍筋间距，所得数值向上取整加一。
即：柱子的箍筋数量=（柱高-柱子保护层）/箍筋间距+1钢筋混凝土梁的箍筋数量应该按照梁的净长计算，也就是梁的净长减掉50mm*2，这里50mm是梁上的第一根箍筋距离柱子边的距离，也被称作起步距离。
即：梁的箍筋数量=（梁的净长-50*2）/箍筋间距+13、钢筋混凝土板的钢筋数量应该怎样计算？答：钢筋混凝土板的钢筋数量应该是沿受力刚筋分布方向的板的净长减掉钢筋的间距后除以钢筋的间距，所得数值向上取整加一。
这里是因为板的受力钢筋的第一根钢筋，在实际施工中应该是距离板的支座半个间距处开始布置，两面刚好是一个钢筋的间距。
即：板的钢筋数量=（板的净长（或者净宽）-钢筋间距）/钢筋间距+14、双面清水墙应该怎样套用定额？答：一般定额中只有单面清水墙的定额子目项，所以，单面清水墙可以直接套用定额，而双面清水墙一般定额中没有相应的定额子目项，那么我们可以这样来处理：查一下定额中相同厚度的单面清水墙和混水墙的定额子目项，计算出单面清水墙和混水墙的差价，再加到单面清水墙的定额单价之中，这样就应该是相应的双面清水墙的单价了。
例如：某定额中一砖厚单面清水墙单价为1620.74元/10m3，一砖厚混水墙的单价为1555.39元/10m3两者的差价为1620.74-1555.39=65.35元/10m3，那么就可以这样取定双面清水墙的单价1620.75+65.35=1686.10元/10m3。
5、圈梁和过梁的工程量如何划分？答：在圈梁通过门窗洞口等处上部的时候，该部分圈梁是作为过梁使用的，也就是平时所说的圈梁代过梁之处，门窗洞口等处的圈梁按照过梁计算，圈梁和过梁的划分应该按照设计图纸划分，如果设计图纸没有划分，过梁的长度应该按照洞口尺寸每边各加250mm计算。
柱箍筋长度以及根数计算公式
4 非加密部位
剩余部位
非加密 层高-（A+C+D)=E
E/非加密间距-1
总根数=序号1根数+序号2根数+序号3根数+序号4根数+序号5根数 计算步骤：先计算1234范围栏内容，然后确定ACDE的值。最后根据计算公式累加。
柱箍筋长度以及根数计算公式
柱子箍筋长度与根数计算公式
提前准备内容：抗震等级；柱梁板墙砼等级以及保护层厚度以及钢筋 型号类别；绑扎搭接时钢筋接头面积百分率；楼层标高。
2016.09.22

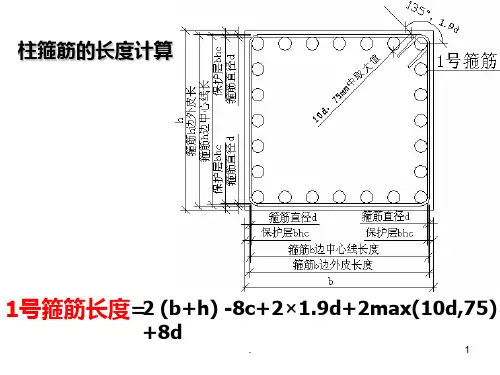

柱箍筋的长度计算
D:纵筋直径 2号箍筋长度=[(b-2c-D)/(b边纵筋根数-1) ×间距j数+D]
×2+(h-2c)×2+2×1.9d+2max(10d,75) +8d
柱箍筋的长度计算
3号箍筋长度=[(h-2c-D)/(h边纵筋根数-1) ×间距j数+D]
×2+(b-2c)×2+2×1.9d+2max(10d,75) +8d
柱拉筋的长度计算
情况一：单支筋同时勾住纵筋和箍筋
4号拉筋长度=(h-2c+4d)+2×1.9d+2max(10d,75mm)
情况二：单支筋只勾住纵筋
最后根据计算公式累加。
（A-50）/加密间距+1
基础相邻层或首层箍筋根数计算表（焊接机械连接）
总根数=序号1根数+序号2根数+序号3根数+序号4根数+序号5根数
箍筋加密区范围(03G101-1）
=100%时，lle=1.
层高-（A+C+D)=E
lle,ll:搭接长度，接头面积百分率≤25%时，lle＝1.
钢筋计算公式
钢筋计算公式
钢筋计算公式大全如下：
一、柱钢筋
1、柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数。
2、柱箍筋：单根长度=（b-2c+h-2c）*2+2* max（10d，75）。
二、梁钢筋
1、梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数。
搭接长度：如为机械连接或焊接连接时，搭接长度为0。
2、下部通长筋长度=净跨长+左锚固+右锚固+搭接长度*搭接个数。
3、上部端支座负筋：第一排=1/3净跨长+左（右）锚固长度。
4、上部中间支座负筋：第一排=1/3净跨长*2（净跨长取相邻两跨最大值）+支座宽。
第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽。
5、架立筋单长=净跨长-净跨长/3*2+150*2。
6、箍筋单长（2肢箍）=（长-2保+宽-2保）*2+2* max（10d，75）。
7、侧面纵向钢筋（腰筋）。
构造筋长度（G打头的钢筋）=净跨长+2*15d。
抗扭筋长度（N打头的钢筋）=净跨长+2*锚固长度。
8、拉筋：当梁宽≤350时，拉筋直径为¢6。
9、附加吊筋：吊筋单根长度=次梁宽+2*50+2*（梁高-2保）/sin45°（sin60°）+2*20d。
当主梁高≤800时，吊筋角度为45度；当主梁高＞800时，吊筋角度为60度。
10、屋面框架梁屋面梁上部通长筋=总净跨长+左锚固+右锚固+搭接长度*搭接个数。
钢筋混凝土梁柱箍筋面积表
钢筋混凝土梁柱箍筋面积表钢筋混凝土梁柱箍筋面积表一、引言钢筋混凝土结构是工程领域常见的一种结构形式，梁柱是钢筋混凝土结构的主要构件之一。
梁柱的箍筋起到增强结构抗震性能和抵御弯矩的作用。
本旨在提供一份详尽的钢筋混凝土梁柱箍筋面积表，供工程设计人员参考使用。
二、钢筋混凝土梁柱箍筋面积表1. 梁柱尺寸分类1.1 小型梁柱1.1.1 长度≤3m1.1.2 长度＞3m1.2 中型梁柱1.2.1 长度≤5m1.2.2 长度＞5m1.3 大型梁柱1.3.1 长度≤10m1.3.2 长度＞10m2. 梁柱箍筋布置方式2.1 单层箍筋2.1.1 单环箍筋2.1.2 多环箍筋2.2 双层箍筋2.2.1 上下双环箍筋2.2.2 上环下单环箍筋3. 箍筋面积计算公式3.1 单层箍筋面积计算公式3.2 双层箍筋面积计算公式4. 梁柱箍筋面积表4.1 小型梁柱箍筋面积表 4.1.1 单层箍筋面积表 4.1.2 双层箍筋面积表 4.2 中型梁柱箍筋面积表 4.2.1 单层箍筋面积表4.2.2 双层箍筋面积表4.3 大型梁柱箍筋面积表4.3.1 单层箍筋面积表4.3.2 双层箍筋面积表三、附件本所涉及的附件如下：附件1：小型梁柱箍筋面积表附件2：中型梁柱箍筋面积表附件3：大型梁柱箍筋面积表四、法律名词及注释1. 钢筋混凝土结构设计规范钢筋混凝土结构设计所遵循的国家标准，规定了结构设计的基本要求、计算方法、材料要求等。
2. 箍筋箍筋是用于增强钢筋混凝土构件的抗震性能以及抵御弯矩作用的钢筋。
3. 箍筋面积箍筋面积是指箍筋横截面的面积，用于计算箍筋的数量和尺寸。
五、总结本提供了一份详尽的钢筋混凝土梁柱箍筋面积表，包括小型、中型和大型梁柱不同尺寸的单层和双层箍筋面积计算公式及对应的面积表。
希翼本能对工程设计人员在钢筋混凝土梁柱设计中提供参考和指导。
附件：1. 小型梁柱箍筋面积表2. 中型梁柱箍筋面积表3. 大型梁柱箍筋面积表法律名词及注释：1. 钢筋混凝土结构设计规范：国家标准，规定了结构设计的要求、计算方法、材料要求等。
