吹灰器安装作业指导书

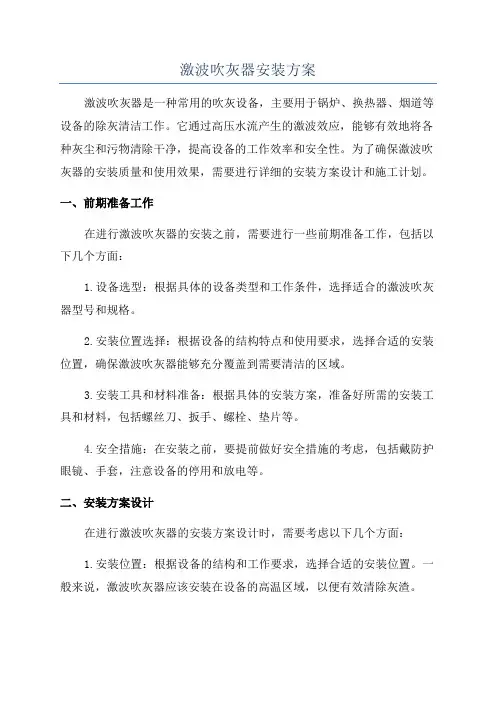

激波吹灰器安装方案
激波吹灰器安装方案激波吹灰器是一种常用的吹灰设备，主要用于锅炉、换热器、烟道等设备的除灰清洁工作。
它通过高压水流产生的激波效应，能够有效地将各种灰尘和污物清除干净，提高设备的工作效率和安全性。
为了确保激波吹灰器的安装质量和使用效果，需要进行详细的安装方案设计和施工计划。
一、前期准备工作在进行激波吹灰器的安装之前，需要进行一些前期准备工作，包括以下几个方面：1.设备选型：根据具体的设备类型和工作条件，选择适合的激波吹灰器型号和规格。
2.安装位置选择：根据设备的结构特点和使用要求，选择合适的安装位置，确保激波吹灰器能够充分覆盖到需要清洁的区域。
3.安装工具和材料准备：根据具体的安装方案，准备好所需的安装工具和材料，包括螺丝刀、扳手、螺栓、垫片等。
4.安全措施：在安装之前，要提前做好安全措施的考虑，包括戴防护眼镜、手套，注意设备的停用和放电等。
二、安装方案设计在进行激波吹灰器的安装方案设计时，需要考虑以下几个方面：1.安装位置：根据设备的结构和工作要求，选择合适的安装位置。
一般来说，激波吹灰器应该安装在设备的高温区域，以便有效清除灰渣。
2.安装方式：激波吹灰器可以采用固定式或移动式两种安装方式。
固定式安装适合于需要长时间运行的设备，可以使用螺栓进行牢固固定；移动式安装适合于需要频繁清洗的设备，可以采用卡箍或吸盘进行固定。
3.安装角度和方向：根据设备的结构和工作要求，确定激波吹灰器的安装角度和方向。
一般来说，激波吹灰器的出水口应该指向需要清洁的区域，使水流能够充分覆盖到目标区域。
4.安装密度：根据设备的灰渣排放情况和清洁需求，确定激波吹灰器的安装密度。
一般来说，激波吹灰器之间的安装间距应根据设备的尺寸和工作要求进行合理的安排。
5.水源和电源：在设计安装方案时，要确保激波吹灰器能够正常供水和供电。
根据实际情况，选择合适的水源和电源，确保供应稳定可靠。
三、施工计划在进行激波吹灰器的安装时，需要制定详细的施工计划，包括以下几个步骤：1.安装前准备：在进行安装前，要提前对设备进行彻底的清洁和检查，确保设备表面清洁无杂质，并排除任何可能影响安装和使用的问题。
吹灰器调试作业指导书
一、工程概述**电厂一期工程中由***电力设计院设计，xx电力建设第二工程公司负责**机组锅炉热控安装的施工。
锅炉运行中，为有效地清除受热面积灰，保证受热面传热效果良好，在锅炉的受热面布置了不同形式、不同种类的吹灰器。
吹灰器运行不正常和吹灰效果不好，是锅炉排烟温度高的主要原因之一。
目前锅炉安装的吹灰设备主要是蒸汽吹灰器和声波吹灰器。
蒸汽吹灰器为传统吹灰器，使用数量最多。
工程量：（参考）长式吹灰器 **台短式吹灰器 **台半长式吹灰器 **台脉冲吹灰器 **台二、编制依据1、**设计院提供的锅炉吹灰及炉膛烟温探针施工图以及吹灰器厂家技术说明2、<<电力建设施工技术规范>>(第4部分:热工仪表及控制装置) （DL/T5190.4-2016）。
3、《电力建设施工质量验收及评价规程》（第4部分:热工仪表及控制装置篇）（DL/T5210.4-2018）。
4、<<电力建设安全规程>>(第一部分火力发电部分DL5009.1-2016)。
5、热控专业施工组织设计。
三、施工准备四、施工方案1、根据设计图或厂家资料熟悉吹灰器的控制原理及接线图。
2、确定吹灰器所用的电缆型号和规格，根据接线图检查接线正确性。
3、精心调试，直到正确合格使用。
五、施工工艺流程1、施工工艺流程：2、施工工序及其标准要求六、施工注意事项1．调试人员必须带好验电工具，并能正确使用，防止带电查线、接线，以防触电。
2．调试过程中，程控柜、动力柜及就地吹灰器必须有人且能随时联系，指挥操作。
3．电动操作调试前，必须先手动吹灰器脱离限位开关，确认电机正反方向。
4．调试记录必须及时、准确、齐全。
5．调整行程开关时，必须把行程开关固定牢固。
6．进入施工现场必须正确佩戴安全帽，严禁酒后进入施工现场。
7．严禁在平台上打闹、倚栏杆休息。
8．严禁在高空作业时以抛掷方式传递工具。
9．临空面、孔洞、平台边缘必须搭设合格的脚手架，并经验收合格挂牌后方可使用。
脉冲吹灰器安装施工技术规范
总则燃气脉冲吹灰装置的安装施工依据燃气脉冲吹灰装置的设计方案,现提出吹灰装置具体的施工要求,作为安装施工的技术规范和验收依据。
在施工中允许依据现场情况经与设计部门协商作适当调整,并记录备案。
在燃气脉冲吹灰装置的现场安装施工中，施工人员须严格遵守电力系统电厂现场施工安全规范的有关要求，接受安全和质量监察人员的监督，发现安全或质量问题必须立即整改。
燃气脉冲吹灰系统安装完成后,由乙方进行调试。
并交甲方试运行,按双方技术协议有关条款和本规范的规定质量和性能验收。
第一部分吹灰器主体设备说明与施工规范一、吹灰器主体设备说明1．系统设备配置系统的配置及工艺流程如附图。
锅炉对流管束前在炉两侧沿垂直方向各布置3点；三段省煤器各在后墙安装3点，锅炉预热器3个点，配9台引发器。
每台引发器连接2个吹灰点，配备1套气源调配装置，1台燃气分配器，一个主控制盘。
同时，在主控制部分、气源组件及燃气分配器中预留部分接口，以便于日后扩充。
2．脉冲发生器的布点及喷口的结构根据买方提供的实际运行状况，确定出各受热面所需要的脉冲发生器有效能量，及喷口的结构形式如下表:位置发生器规格数量喷口结构在对流管束烟气入口侧，在两侧墙各布置3点，（图示结构为示意图）喷口材质为Cr25Ni20。
PD32系列Ф325x8006在高温省煤器烟气入口侧，在后墙布置2点。
喷口材质为。
1Cr18Ni9Ti。
PD32系列Ф325x8002两段低温省煤器在烟道后墙各布置2点。
喷口材质为。
20G。
PD32系列Ф325x8004 结构同上在锅炉尾部预热器，布置3点，（图示结构为示意图）喷口材质为20G。
PD37系列Ф377x80063. 发射喷管与除尘器的连接形式发射管由专用的内外格兰夹持固定，外格兰直接焊接在吹尘器护板上，内外格兰之间填充足够的石棉绳等密封材料并压紧，保证密封，并使发射管与护板保持柔性连接，以避免振动对设备的影响。
系统的燃气和空气管路均为外径小于25mm的无缝管，因而便于排布，不会对其他设备带来损害。
声波吹灰系统安装、调试、操作说明书100万吨160908
·设计方:中国石油工程建设公司大连设计分公司
·卖方:北京中科声波节能环保新技术有限公司
二
1卖方责任
1.1提供全新的、先进的、可靠的、完整的满足运营中吹灰需要的声波吹灰产品,涉及吹灰器本体、电磁阀、三联件、配套管件等附属设备和附件。
1.2提供声波吹灰器使用维护说明书、吹灰器系统布置图、吹灰管路布置图、供货清单及有关接口尺寸布置安装图等资料。
每一个三联件油杯内分别加入20＃以上机油, 加油量不得高于壳体上的最高油位线.
3 膜片式声波吹灰器结构及参数
3.1 ZHK-SA膜片式声波吹灰器技术参数
作用范围（m）
6-10
声波频率(Hz)
200～800
声压级（dB）
≥150
材 质
ZG304（喇叭）
气源类型
压缩空气或氮气
气源压力（MPa）
0.4～0.6
耗气量（Nm3/min）
0.9～1.2
3.2 ZHK-SA膜片式声波吹灰器结构
3.3.3安装所有结束后,关闭所有管道阀门。
3.4安装环节
第一: 在炉墙指定位置开∅320孔,将预埋件焊接在这个孔上, 将预埋件焊接在该开孔上, 圆周満焊, 并做好设备密封。
炉墙护板
第二: 现场将声波吹灰器与连接法兰《1》用螺栓连接, 4-（M10×30）螺栓, 注1。
连接法兰
第三: 将第二环节的声波吹灰器安装在第一环节已经焊接在设备外壁上的预埋件上, 6-（M10×30）螺栓、螺母将预埋件和吹灰器连接法兰连接, 注2.
安装说明:
·安装支架采用∠40×40×3 mm角铁焊接而成, 支架固定在设备框架或反映塔附近适合放置电控箱的位置, 电控箱固定在安装支架上, 用4-（M10×20mm）的螺栓固定。

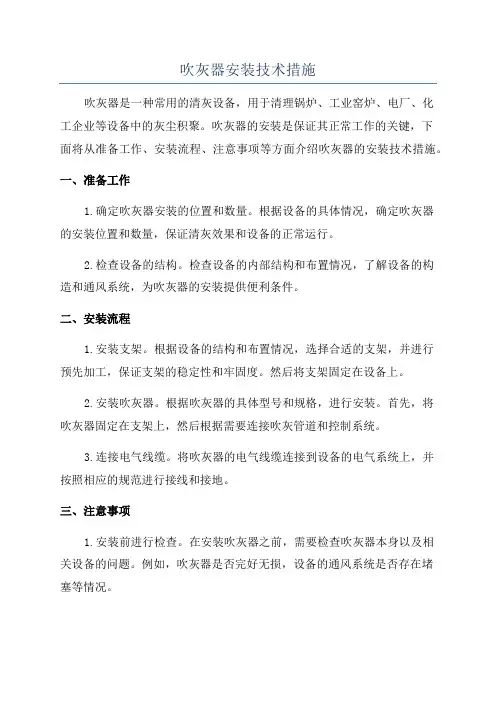

吹灰器安装技术措施
吹灰器安装技术措施吹灰器是一种常用的清灰设备，用于清理锅炉、工业窑炉、电厂、化工企业等设备中的灰尘积聚。
吹灰器的安装是保证其正常工作的关键，下面将从准备工作、安装流程、注意事项等方面介绍吹灰器的安装技术措施。
一、准备工作1.确定吹灰器安装的位置和数量。
根据设备的具体情况，确定吹灰器的安装位置和数量，保证清灰效果和设备的正常运行。
2.检查设备的结构。
检查设备的内部结构和布置情况，了解设备的构造和通风系统，为吹灰器的安装提供便利条件。
二、安装流程1.安装支架。
根据设备的结构和布置情况，选择合适的支架，并进行预先加工，保证支架的稳定性和牢固度。
然后将支架固定在设备上。
2.安装吹灰器。
根据吹灰器的具体型号和规格，进行安装。
首先，将吹灰器固定在支架上，然后根据需要连接吹灰管道和控制系统。
3.连接电气线缆。
将吹灰器的电气线缆连接到设备的电气系统上，并按照相应的规范进行接线和接地。
三、注意事项1.安装前进行检查。
在安装吹灰器之前，需要检查吹灰器本身以及相关设备的问题。
例如，吹灰器是否完好无损，设备的通风系统是否存在堵塞等情况。
2.安装过程中注意安全。
在进行吹灰器的安装过程中，要注意安全。
安装人员应佩戴个人防护装备，并遵守相应的安全操作规程。
3.安装后进行调试。
在吹灰器安装完成后，需要进行相应的调试工作。
检查吹灰器的运行情况和效果，并根据需要进行相应的调整。
4.进行设备保养。
吹灰器的安装完成后，应定期对吹灰器进行保养和维护，保证其正常工作和寿命。
总结：吹灰器的安装是保证设备正常运行和灰尘清理效果的关键。
在安装之前需要进行充分的准备工作，包括选择合适的位置和数量等。
安装流程中要注重细节，确保支架和吹灰器的稳定性和牢固度，并正确连接电气线缆。
在安装过程中，要注意安全，并认真检查和调试吹灰器的运行情况和效果。
安装完成后，要定期进行保养和维护，以延长吹灰器的使用寿命。

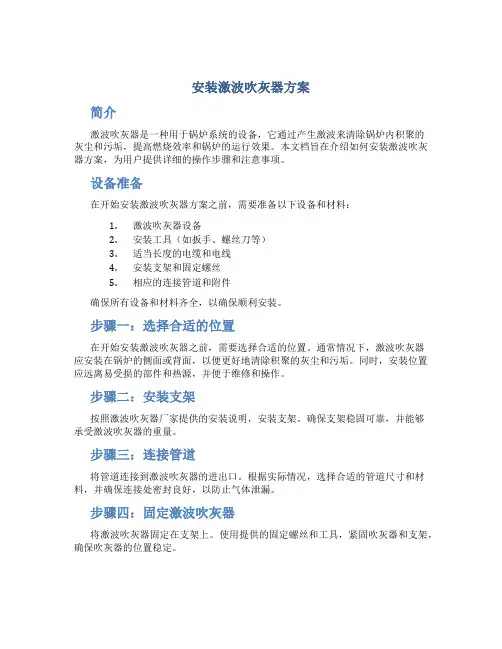

安装激波吹灰器方案
安装激波吹灰器方案简介激波吹灰器是一种用于锅炉系统的设备，它通过产生激波来清除锅炉内积聚的灰尘和污垢，提高燃烧效率和锅炉的运行效果。
本文档旨在介绍如何安装激波吹灰器方案，为用户提供详细的操作步骤和注意事项。
设备准备在开始安装激波吹灰器方案之前，需要准备以下设备和材料：1.激波吹灰器设备2.安装工具（如扳手、螺丝刀等）3.适当长度的电缆和电线4.安装支架和固定螺丝5.相应的连接管道和附件确保所有设备和材料齐全，以确保顺利安装。
步骤一：选择合适的位置在开始安装激波吹灰器之前，需要选择合适的位置。
通常情况下，激波吹灰器应安装在锅炉的侧面或背面，以便更好地清除积聚的灰尘和污垢。
同时，安装位置应远离易受损的部件和热源，并便于维修和操作。
步骤二：安装支架按照激波吹灰器厂家提供的安装说明，安装支架。
确保支架稳固可靠，并能够承受激波吹灰器的重量。
步骤三：连接管道将管道连接到激波吹灰器的进出口。
根据实际情况，选择合适的管道尺寸和材料，并确保连接处密封良好，以防止气体泄漏。
步骤四：固定激波吹灰器将激波吹灰器固定在支架上。
使用提供的固定螺丝和工具，紧固吹灰器和支架，确保吹灰器的位置稳定。
步骤五：接线根据激波吹灰器的电气接线图，将电缆和电线连接到吹灰器的电气接口。
确保接线正确，电缆和电线接头牢固可靠，以避免电气故障和危险。
步骤六：测试和调试完成吹灰器的安装后，进行测试和调试。
按照激波吹灰器的使用说明，进行初始测试，确保吹灰器能够正常工作和清除灰尘。
注意事项•在安装激波吹灰器之前，务必确保锅炉系统已经停止运行，并采取相应的安全措施，以防止意外发生。
•在连接管道和电气接线时，应注意遵循相关安全标准和规定，防止泄漏和电气故障。
•在测试和调试过程中，注意观察吹灰器的工作状态和效果，如有异常情况及时停机检查。
•定期检查和维护激波吹灰器，以确保其正常工作和延长使用寿命。
以上是安装激波吹灰器方案的操作步骤和注意事项，希望对用户在实际操作中有所帮助。
声波吹灰器安装使用说明书
声波吹灰器安装使用说明书河南省皓龙环保科技有限公司□用途及适用范围脱硝催化剂是SCR脱硝工艺中的核心技术，也是整个脱硝装置中最关键的部件，催化剂的使用效果及寿命是保证整个SCR系统脱硝性能的基础。
目前火电机组脱硝装置应用最多的SCR催化剂主要分为蜂窝式、板式、波纹板式三种。
由于燃煤电厂烟气中的飞灰含量普遍较高，烟气进入SCR反应器后，在反应器的进出口、催化剂表面、内部钢结构表面会产生不同程度的积灰。
积灰的危害主要表现在降低催化剂效能、阻滞烟气流通、增加反应器重量以及系统阻力等。
◆飞灰附着在催化剂的表面，飞灰中的CaO与SO3反应生成CaSO4，催化剂表面被CaSO4包围，将催化剂与烟气隔绝开，阻止了反应物向催化剂表面及内部扩散，使催化剂的效能下降。
◆飞灰附着在反应器内部的其它结构上，时间久了结为块状，降落在催化剂上，会堵塞催化剂表面的小孔，引起催化剂钝化，同样影响催化剂效能的发挥，同时阻碍了烟气的流通。
◆SCR反应器内积灰会增加反应器重量及系统中压力阻力，系统阻力增大对后续空预器及除尘器将产生不利影响，使除尘器运行阻力相应增大，风机功耗增大。
◆积灰的清除耗费不必要的维修人力及材料费用，造成生产停工周期延长，以及两次检修之间的运行时间缩短等问题。
因此，为防止SCR反应器内积灰，需采取声波吹灰器清灰。
□工作原理声波吹灰器以压缩空气为动力源，膜片在发声器谐振腔体内振动，产生特定低频、高能量声波，通过扩声筒在被清设备空气中谐振传播，作用于结灰物体表面的积灰，使其产生声致疲劳而剥落，达到清除积灰的目的。
声波清灰作用示意图□特点◇特定低频（75Hz~250Hz ），高声能（140dB~147dB ）清灰范围大，效果好。
◇应用范围广，可应用于高温，腐蚀和防爆工况。
◇结构先进，价格低，耗能小，寿命长，免维护。
◇非接触清灰方式，对人体和设备无损害。
□型号、规格型号说明ZS--□□□□□B声波吹灰器基本频率7575~95Hz 9090~110Hz 100100~120Hz 160160~180Hz 结构型式75W 90°弯扩声筒100G 带有管状导波管160G带有管状导波管工作温度工作温度≤350℃H工作温度350℃≤t≤650℃扩声筒材料T 碳钢B不锈钢安装方式A 焊接安装B法兰式安装工作场合B防爆场所注：工作温度350℃≤t≤650℃扩声筒材料采用耐热合金钢，t>650℃时另订，最高温度1000℃□技术参数ZS-75ZS-75W ZS-160基本频率（Hz ）75~95160~250粉尘状的灰垢松散地落在设备的表面上灰垢层开始变厚，微粒间开始紧密结合声波的能量使微粒分散不能相互结合，然后由气流或重力将其带走声强（出口处db ）≥145≥140工作温度（℃）≤350H 350≤t≤650供气气源（MPa ）0.5～0.8（防爆型采用氮气供气）工作气源压力（MPa ）0.3~0.70.4~0.7耗气量（m 3/min ） 2.951.5声波作用范围一般作用范围直径D ≤6m,长度L≤15m,它取决于吹灰器型号及反应器结构声能器材料发声体材料为不锈钢,膜片材料为钛合金参考重量（Kg ）14014070□外型尺寸（mm ）安装声波吹灰器的安装，必须根据设备具体结构及工艺条件的要求,采用适合的连接方式进行安装。
作业指导书 动力吹灰器维修
吹灰器日常维修作业指导书0. 目的规范吹灰器日常检查维护作业操作步骤，最主要的目的是确保操作人员的人身安全，其次是为提高日常检维修效率，降低人员劳动力的浪费，最终达到设备平稳运行。
1. 适用范围动力中心吹灰器日常检维修。
2. 操作程序（1）施工前准备作业人员作业前必须先到操作作好确认工作，并开具相关作业票证施工现场要先做好施工前5分钟隐患排查吹灰器系统维修，所有人员必须全部佩戴护目镜，防尘口罩，护耳器，劳保手套等吹灰器维修必须确认系统已经隔离，达到作业许可。
作业高度超过2米必须佩戴安全带（有平台的如果是临边作业也要佩戴安全带）作业现场必须拉起警戒绳，以防止无关人员擅自进入（2）施工准备人员准备（必须是具有一定先关检修经验人员）吹灰器作业人员必须都熟知维修操作步骤，掌握作业环节的危险因素，并另设具有相关经验的监护人进行监护。
工具准备序号名称数量安全检查情况备注1 梅花、叉口各2套安全检查合格2 内六角扳手2套安全检查合格3 活扳手2套安全检查合格4 铜棒刮刀2套安全检查合格5 手锤、螺丝刀各2套安全检查合格6 套把、套筒各2套安全检查合格7 管钳、手钳各2套安全检查合格8 手拉葫芦各1件安全检查合格9 手锯、凿子各2件安全检查合格10 拆卸扒子1件安全检查合格11 钢丝刷毛刷各2件安全检查合格12 油盘铁剪刀各1件安全检查合格13 游标卡尺5件2件2件安全检查合格材料准备日常检修所需材料主要是填料环，密封环，轴承，垫片，破布，松动剂等（3）检修工序拆卸前准备工作，确认现场满足检修要求（严禁带压，系统未隔离进行作业）检查填料函螺栓是否松动，根据实际情况进行填料更换（在更换填料拆卸螺栓时必须先松动背对自己一侧的，确认没有介质喷出后在松动正对自己侧的螺栓）检查阀体内部密封圈是否磨损，视情况进行更换（拆卸密封圈压盖时同样先松动背对自己一侧螺栓，确认无介质喷出，无压力之后再对其余部位进行拆除，安装密封圈紧固时必须先对角紧固，然后在一次进行紧固） 检查吹灰器小车前法兰螺栓是否松动，垫片是否损坏，根据现场情况进行更换（对吹灰器小车进行维修时，拆除零件不能随意摆放，拆卸前必须确认系统停运）对吹灰器小车内部轴承进行拆检，视情况对损坏轴承进行更换检查吹灰枪是否弯曲，对磨损变形部位进行修复，如变形严重需外委校直后方可回装。
(整理)吹灰器及吹灰管道安装.
目录1. 工程概况1.1工程（系统或设备）概况1.2工程量和工期2. 编制依据3. 作业前的条件和准备3.1技术准备3.2作业人员3.3作业工机具3.4材料和设备3.5安全器具3.6工序交接3.7其它4. 作业程序、方法4.1 施工方案4.2 施工工艺流程4.3 施工方法及要求5. 质量控制点的设置和质量通病预防5.1质量目标5.2 质量通病预防5.3 作业过程中对控制点的设置5.4 质量标准及要求6. 作业的安全要求和环境条件6.1作业的安全危害因素辨识和控制6.2环境条件7. 附录（包括记录表样、附表、附图等）吹灰器及吹灰管道安装作业指导书要点1工程概况及工程量1.1系统或设备概况简要介绍本锅炉炉膛及空气预热器安装的吹灰器、烟温探针及相关管道的情况，包括吹灰器类型、数量、安装位置、生根方式、蒸汽来源、设计参数、吹灰管道规格、总体布置、材质、以及减温、减压站、汽源站、疏水站的相关情况。
1.2工程量和工期1.2.1 工程量依据吹灰器厂家、锅炉厂、设计院的相关图纸及设备清单等资料，统计本工程锅炉本体、空气预热器需要安装的长、短吹灰器、烟温探针及相关管道、设备的规格、数量、长度、重量并统计总的安装工作量。
设备统计表1.2.2 施工工期本内容为完成此项工作所需的绝对施工工期。
从设备清点、检查开始，到组合、安装、验收结束止进行工期计算。
2 编制依据3. 作业前的条件和准备3.1技术准备施工技术准备应包含：施工图纸会审、施工方案的确定审批、施工措施的设计审批、施工材料设备预算编制、外委外购件的委托、作业指导书编制、施工技术交底、上道工序具备的技术条件等，以及其他相关的技术准备工作。
针对施工具体情况提出要求和达到的标准。
3.2作业人员3.2.1 作业人员配置、资格表中各类作业人员的工种、数量、资质，应根据项目的作业内容、工作量大小、工期、作业难度等条件进行相应的配置。
3.2.2 作业人员职责分工和权限3.3作业工机具施工作业工机具统计表根据施工内容的需要进行工器具的配置。
吹灰系统设备及管道安装作业指导书
A 初版实施REV 版次签名日期签名日期签名日期MODI.修改STATUS状态编写 AUTH. 审核CHK’D BY批准APP’D BY文件号DOCUMENT NO.GPEC/WCWP/OG/1GL/024五彩湾工程项目部作业指导书#1锅炉吹灰设备及管道安装版权所有COPYRIGHT GPEC/WCWP 2016第 1 页共 11 页目录1. 施工概况 (3)2. 依据的图纸、文件及标准 (3)3. 作业准备和条件要求 (4)4. 施工工序关键的质量控制点 (7)5. 作业程序内容 (7)6.作业结果检查验收应达到质量标准 (10)7. 安全措施 (10)8. 环境要求 (11)9. 附录 (11)发文范围：（共份）归档夹类：作业指导夹号：12 发文份数发文份数发文份数项目经理计划信息部归档备查项目副经理施工管理办项目总工程师安装一工区质量部安装二工区安全部安装三工区物资部土建一工区计财部土建二工区行政部土建三工区施工管理部土建四工区本版文件于 2016 年月日开始实施。
批准人：1施工概况新疆恒联五彩湾（2×660MW）电厂一期工程。
锅炉采用上海电气生产的超临界参数变压直流炉、一次再热、四角切圆燃烧、平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构塔式炉。
锅炉设置吹灰器是为了防止受热面沾污、结渣，保证受热面清洁，产生良好的传热效果。
锅炉本体分别有160台VS-H型炉室吹灰器布置在炉膛部分，50台PS-H型长伸缩式吹灰器和10台PS-S8型半伸缩吹灰器布置在炉膛上部区域。
在炉膛出口(一级过热器屏底) 左右两侧各布置了一套红外线烟温测量装置，替代常规烟温探针。
红外线烟温测量装置在线测量烟气温度，采用进口JNT 品牌，由上海燃诺机电设备有限公司提供。
在炉膛出口每台空气预热器烟气进出口端各布置1台PS-A型伸缩式双介质吹灰器。
锅炉本体及空预器双介质吹灰蒸汽气源由三级过热器进口集箱引出，管路中设有自动疏水点，蒸汽吹灰疏水共有 5 点，排水到大气式扩容器。
吹灰器调试作业指导书
一、工程概述**电厂一期工程中由***电力设计院设计，xx电力建设第二工程公司负责**机组锅炉热控安装的施工。
锅炉运行中，为有效地清除受热面积灰，保证受热面传热效果良好，在锅炉的受热面布置了不同形式、不同种类的吹灰器。
吹灰器运行不正常和吹灰效果不好，是锅炉排烟温度高的主要原因之一。
目前锅炉安装的吹灰设备主要是蒸汽吹灰器和声波吹灰器。
蒸汽吹灰器为传统吹灰器，使用数量最多。
工程量：（参考）长式吹灰器 **台短式吹灰器 **台半长式吹灰器 **台脉冲吹灰器 **台二、编制依据1、**设计院提供的锅炉吹灰及炉膛烟温探针施工图以及吹灰器厂家技术说明2、<<电力建设施工技术规范>>(第4部分:热工仪表及控制装置) （DL/T5190.4-2016）。
3、《电力建设施工质量验收及评价规程》（第4部分:热工仪表及控制装置篇）（DL/T5210.4-2018）。
4、<<电力建设安全规程>>(第一部分火力发电部分DL5009.1-2016)。
5、热控专业施工组织设计。
三、施工准备四、施工方案1、根据设计图或厂家资料熟悉吹灰器的控制原理及接线图。
2、确定吹灰器所用的电缆型号和规格，根据接线图检查接线正确性。
3、精心调试，直到正确合格使用。
五、施工工艺流程1、施工工艺流程：2、施工工序及其标准要求六、施工注意事项1．调试人员必须带好验电工具，并能正确使用，防止带电查线、接线，以防触电。
2．调试过程中，程控柜、动力柜及就地吹灰器必须有人且能随时联系，指挥操作。
3．电动操作调试前，必须先手动吹灰器脱离限位开关，确认电机正反方向。
4．调试记录必须及时、准确、齐全。
5．调整行程开关时，必须把行程开关固定牢固。
6．进入施工现场必须正确佩戴安全帽，严禁酒后进入施工现场。
7．严禁在平台上打闹、倚栏杆休息。
8．严禁在高空作业时以抛掷方式传递工具。
9．临空面、孔洞、平台边缘必须搭设合格的脚手架，并经验收合格挂牌后方可使用。
1#105吹灰器安装方案
5.1 施工安装质量检查表
工序
检验项目
五、施工安装质量要求
骑坐栏杆等
高 处 作 业 传 递 物 品 时 施工前进行交底，禁止高空作业抛掷物件，传 周亚生
15
随意抛掷
递物品时使用传递绳，工器具及安全绳。
a．使用圆钢、槽钢对管道进行临时吊挂或用 周亚生
钢丝绳吊挂管道时，要对接触处加垫防滑物，
吊挂生根牢固,并进行二次保护。
16 吊挂物脱落
b．使用手动葫芦提升烟道时，操作人员使用
素 危险品。
陈忠
3 电焊机露天摆放
露天摆放的电焊机放在干燥场所，有棚遮蔽或 周亚生 使用电焊机专用箱。
陈忠
临时施工平台搭设、使 临时施工平台由专业人员搭设，验收合格并挂 周亚生
4
用不合理
牌后方可施工，严禁超载使用。
陈忠
5
施 工 中 废 弃 物 不 集 中 施工中废弃物应及时清理，不得乱扔乱抛，并 周亚生
序号
危险点描述
控制对策
实施 负责人
确认 签证人
1 施工现场照明不足
在每个作业点安装充足的照明灯具并能正常 周亚生
投入使用。
陈忠
采取有效隔离防护措施，高处作业下方必须使 周亚生 施工现场使用电火焊
用防火毯。办理明火作业票，防止电火焊火花 2 周 围 和 下 方 有 危 险 因 飞溅损坏下放安全设施，清除周围易燃易爆等
吹灰器安装及试运质量标准
声波吹灰器安装说明书
2004-09-28 Installation Guide Drawing No: 25600059 科康安装指导说明IKT 230GD/170
2004-09-28 安装指导设计 No: 25600059
Spare part list for IKT 230GD/170
Rev 1. 2004-09-28
喇叭从反应器内部安装，确保正确安装位置，
防止紧固时不会旋转。
用垫片锁定紧固螺栓
拆除压盖螺栓，
拿取出压盖、垫片、膜片
安装好发声底座，用M10螺栓紧固好底座与喇叭连接。
别忘记紧固垫圈
确保正确安装紧固垫圈和牙孔位置。
用扳手紧固螺栓Nm=47 (35 lbf ft)
放置垫片
用螺栓串好垫片及膜片安装
到发声底座螺栓孔，对好螺
栓孔位置并紧固螺栓。
防止膜片脱落
如果膜片或垫片没紧固好，声波吹灰器将不能正常工作
用扭力扳手紧固压盖螺栓
Nm=47. (35 Ibf ft)
连接好金融软管
调整好电磁阀位置。
吹灰器安装技术措施
1.编制依据PS-LL吹灰器安装、运行与维修手册《河北国电龙山电厂一期2×600MW工程#2机组施工组织总设计》《电力建设施工及验收技术规范》（锅炉机组篇） 1996版DL/5047-95 《火电施工质量检验及评定标准》（锅炉篇） 1996版《电力建设安全工作规范》 DL5009.1-2002 2.工程概况2.1、锅炉型式及整体布置国电龙山发电厂一期2×600MW国产燃煤空冷机组，锅炉为北京巴布克科·威尔科克斯公司设计。
设备型号：B&UB-2070/17.5Mpa,541/541℃，型式为亚临界、自然循环、单汽包、一次中间再热、前后墙对冲锅炉。
锅炉主要技术参数：过热蒸汽流量2070t/h；过热蒸汽出口压力17.5Mpa，温度541℃；再热蒸汽流量1762.9 t/h；再热蒸汽进口压力4.058 Mpa，温度332℃；再热蒸汽出口压力3.879 Mpa，温度541℃。
锅炉采用单炉膛“∏”型布置，炉架为全钢结构，露天布置，固态排渣。
除回转式预热器外的锅炉本体由搁置在炉架立柱顶部的顶板悬吊。
炉后尾部竖井下部布置两台由上海锅炉厂有限公司生产的半模块、圆外壳、型号为2-2.5-VI（T）-2035（2185）SMRC 的容克式三分仓空气预热器。
锅炉配备六台型号为BBD4054双进双出钢球磨煤机，12台GM-BSC22-26型给煤机，两台FAF26.6-14-1型动叶可调轴流式送风机，两台PAF17-11.8-2型动叶可调轴流式一次风机，两台SAF31.5-17-1动叶可调轴流式引风机。
炉后为两台2FAA4*45M-2*147.6-150型电除尘器。
锅炉零米布置的设备还有暖风器疏水箱、定排污扩容器、密封风机及捞渣机等2.2吹灰系统简介国电龙山一期工程2*600机组2#炉使用上海克莱德贝尔格曼机械有限公司的吹灰器。
包括64台长杆吹灰器及48台短杆吹灰器。
长杆伸缩式吹灰器主要用于清洁锅炉屏式和管束受热面，短杆吹灰器主要用于吹扫水冷壁。
锅炉吹灰设备及管道安装方案
锅炉吹灰设备及管道安装方案1.适用范围本作业指导书适用于燃煤发电机组工程锅炉吹灰设备及其管道的安装。
2.编制依据2.1《燃煤发电机组工程施工组织设计》及《燃煤发电机组工程锅炉专业施工组织设计》2.2《吹灰器管路布置图以及相关说明书》丹阳市电站锅炉配件厂2.3《吹灰设备安装图》上海克莱德贝尔格曼机械有限公司2.4《电力建设施工质量验收及评价规程》(第2部分:锅炉机组) DL/T 5210.2 — 2009 2.5《电力建设施工质量验收及评价规程》(第5部分：管道及系统) DL 5190.5-2012 2.6《电力建设施工质量验收及评价规程》（第7部分：焊接）DL/T5210.7-20102.7《电力建设施工技术规范》（第2部分：锅炉机组）DL 5190.2-20122.8《火力发电厂焊接技术规程》DL/T869-20122.9《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.10《工程建设标准强制性条文》（电力工程部分）2011版（第一篇）火力发电工程2.11《现场临时用电安全技术规范》 JGJ46-20052.12管理手册和程序文件3.工程概况及主要工程量3.1工程概况燃煤发电机组工程 2×1000MW燃煤汽轮发电机组的锅炉为超超临界参数变压运行螺旋管圈水冷壁直流炉，单炉膛、二次再热、采用四角切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构塔式、露天布置燃煤锅炉。
蒸汽吹灰系统分锅炉本体受热面吹灰和预热器吹灰两部分，吹灰汽源取自一次低温再热器进口集箱。
锅炉本体部分有128台墙式吹灰器布置在炉膛部分，106台长伸缩式吹灰器和4台半伸缩式吹灰器布置在锅炉上部区域。
每台空气预热器烟气进/出口端各布置1台伸缩式双介质吹灰器。
管路中设有自动疏水点，蒸汽吹灰疏水共有点，排水到大气式扩容器。
锅炉整套吹灰实现过程控制，管路系统设计通常按2台墙式吹灰器和2台伸缩式吹灰器同时投运考虑。
本锅炉吹灰设备（包括吹灰器，管路及动力柜）的设计和制造由上海克莱德贝尔格曼机械有限公司承担。
吹灰器安装作业指导书概要
吹灰器安装作业指导书概要概要本文档旨在提供吹灰器安装作业的详细指导，以确保安装过程顺利进行并达到预期效果。
吹灰器是一种用于清洁和维护锅炉、烟囱和其他燃烧设备的工具。
正确安装吹灰器对于设备的正常运行和延长使用寿命至关重要。
本指导书将提供吹灰器安装的步骤、所需材料和工具，以及注意事项和安全措施。
1. 准备工作1.1 确定安装位置：根据设备结构和使用需求，选择合适的安装位置。
确保吹灰器安装在易于操作和维护的位置，并远离易燃物品。
1.2 检查设备完整性：在安装之前，检查吹灰器是否完好无损，无任何破损或缺陷。
1.3 准备所需材料和工具：准备安装所需的吹灰器、螺丝、螺母、支架、电缆等材料，以及螺丝刀、扳手、电钻等工具。
2. 安装步骤2.1 确定安装位置：根据准备工作中的步骤1.1，确定吹灰器的安装位置，并标记好安装点。
2.2 安装支架：使用螺丝和螺母将支架固定在设备上。
确保支架稳固可靠。
2.3 安装吹灰器：将吹灰器插入支架，并使用螺丝将其固定在支架上。
确保吹灰器与设备连接紧密，不松动。
2.4 连接电缆：根据吹灰器的电源要求，连接电缆。
确保电缆连接正确、牢固，并进行绝缘处理。
2.5 调整角度和位置：根据设备的需要，调整吹灰器的角度和位置，确保其能够达到最佳清洁效果。
3. 注意事项和安全措施3.1 安全操作：在安装过程中，务必遵守相关安全操作规定，戴好防护眼镜和手套，避免发生意外伤害。
3.2 电源断开：在安装电缆之前，确保设备的电源已经断开，以避免触电危险。
3.3 定期检查：安装完成后，定期检查吹灰器的工作状态和连接情况，及时发现并解决问题，保证设备的正常运行。
3.4 维护保养：根据吹灰器的使用说明，进行定期的维护保养工作，包括清洁、润滑等，以延长吹灰器的使用寿命。
3.5 遵循使用指南：在使用吹灰器时，务必遵循吹灰器的使用指南，正确操作，以确保达到最佳的清洁效果。
总结：本文档详细介绍了吹灰器安装作业的步骤、所需材料和工具，以及注意事项和安全措施。
吹灰器安装作业指导书
一、概述：省略二、编制依据：1.武汉锅炉厂的图纸、说明书.2.湖北－戴蒙德机械公司图纸、说明书3.《**电厂2×330MW发电供热机组工程施工总设计》4.《**电厂2×330MW发电供热机组工程锅炉专业施工组织设计》5.《电力建设施工及验收技术规范》（锅炉机组篇）6.《火电施工质量检验及评定标准》（锅炉篇） 1996版7.《电力建设安全工作规程》8.《电力建设安全健康与环境管理工作规定》9.公司《管理体系程序》2003 G版三、主要工程量四、施工准备(一)主要工机具：1、机具：LDQ2200履带吊、25t汽车吊、25t平板车、电焊机、无齿锯、空压机2、工具：扳手、电动磨光机、倒链、钢丝刷。
3、量具：铁水平（500mm）、50m盘尺各一把、5m钢卷尺、直角尺。
(二)主要施工日期与劳力安排1、施工日期： 2004.12.8-2005.1.102、劳力安排：安装工10人起重工：6人电焊工:4人五、施工前应具备的条件1、梯栏平台安装完成，满足支架生根需要。
2、水冷壁及包墙过热器已安装完成，并满足设备安装要求。
3、本措施经审核批准并下发。
4、设备已开箱完毕，并清点验收。
5、施工人员及特种作业人员经培训后持证上岗，且已经过安全、技术交底并办理签证六、主要施工方案按编号将吹灰器设备通过吊车临时放到相应的位置，利用倒链将设备吊装到位，进行支架安装，调整相应的水平度及膨胀量。
七、吹灰器及管路安装工艺流程八、质量目标、要求1．所有管子在使用前应查明材料规格是否符合设计要求，外观检查有裂缝、重皮的管子不得使用。
管子对口前，内部应无杂物。
严禁管子内孔放一些诸如焊条和工具之类的东西。
2．管道安装时应按规定加装补偿器，有倾斜度的管道上安装水平位置的补偿器时，补偿器的边管段应保持水平，中间管段应与管道倾斜方向一致。
3．管子接口位置应附合下列要求：a)管子接口距离弯管的弯曲起点不得小于外径，且不少100 mm。
锅炉吹灰器安装施工方案
作业指导书控制页：*注：班组工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。
重要工序过程监控表作业指导书（技术措施）修改意见征集表回收签名（日期）：目录1 编制依据及引用标准 (1)2 工程概况及施工范围 (1)2.1工程概况 (1)2.2施工范围 (1)3 施工作业人员配备及人员资格要求 (1)4 施工所需机械装备及工器具量具、安全防护用品配备 (2)4.1施工所需机械装备及工器具量具 (2)4.2安全防护用品配备 (2)5 施工条件及施工前准备工作 (2)6 作业程序、方法及要求 (3)6.1作业流程图 (3)6.2作业方法及要求 (3)6.3专项技术措施 (6)7 质量控制及质量验收 (6)7.1质量控制标准 (6)7.2中间控制见证点设置 (6)7.3中间工序交接点设置 (6)7.4工艺纪律及质量保证措施 (6)8 安全、文明施工及环境管理要求和措施 (7)表8-1职业健康安全风险控制计划表（RCP） (9)表8-2环境因素及控制措施一览表 (11)1 编制依据及引用标准1.1《工程施工组织总设计》1.2《电力建设安全工作规程》DL 5009•1－20021.3《电力建设施工及验收技术规范》(锅炉机组篇) DL/T 5047－951.4《电力建设施工及验收技术规范》(焊接篇) DL/T 869－20041.5《火电施工质量检验及评定标准》(锅炉篇1996)1.6《中华人民共和国工程建设标准强制性条文电力工程部分》（2006版）1.7吹灰器厂家相关技术图纸资料1.8东方锅炉厂相关技术图纸资料2 工程概况及施工范围2.1工程概况为了保持锅炉各级受热面的清洁，提供了足够数量的炉膛吹灰器及用来吹扫过热器、再热器省煤器的长伸缩式吹灰器和半伸缩式吹灰器，分布在炉膛、水平烟道、后竖井、省煤器区域。
本系统包括吹灰器、1套减压站、吹灰管道及其固定和导向装置等。
减压站减温水来自于锅炉再热器减温水总管，接管规格为φ38×5，材料20G；B-MCR工况下减温水压力约13.8MPa.g，温度约180℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述：
省略
二、编制依据：
1.锅炉厂的图纸、说明书.
2.－戴蒙德机械公司图纸、说明书
3.《**电厂2×330MW发电供热机组工程施工总设计》
4.《**电厂2×330MW发电供热机组工程锅炉专业施工组织设计》
5.《电力建设施工及验收技术规》（锅炉机组篇）
6.《火电施工质量检验及评定标准》（锅炉篇） 1996版
7.《电力建设安全工作规程》
8.《电力建设安全健康与环境管理工作规定》
9.公司《管理体系程序》2003 G版
三、主要工程量
四、施工准备
(一)主要工机具：
1、机具：LDQ2200履带吊、25t汽车吊、25t平板车、电焊机、无齿锯、空压机
2、工具：扳手、电动磨光机、倒链、钢丝刷。
3、量具：铁水平（500mm）、50m盘尺各一把、5m钢卷尺、直角尺。
(二)主要施工日期与劳力安排
1、施工日期： 2004.12.8-2005.1.10
2、劳力安排：安装工10人起重工：6人电焊工:4人
五、施工前应具备的条件
1、梯栏平台安装完成，满足支架生根需要。
2、水冷壁及包墙过热器已安装完成，并满足设备安装要求。
3、本措施经审核批准并下发。
4、设备已开箱完毕，并清点验收。
5、施工人员及特种作业人员经培训后持证上岗，且已经过安全、技术交底并办理签证
六、主要施工方案
按编号将吹灰器设备通过吊车临时放到相应的位置，利用倒链将设备吊装到位，进行支架安装，调整相应的水平度及膨胀量。
七、吹灰器及管路安装工艺流程
八、质量目标、要求
1．所有管子在使用前应查明材料规格是否符合设计要求，外观检查有裂缝、重皮的管子不得使用。
管子对口前，部应无杂物。
严禁管子孔放一些诸如焊条和工具之类的东西。
2．管道安装时应按规定加装补偿器，有倾斜度的管道上安装水平位置的补偿器时，补偿器的边管段应保持水平，中间管段应与管道倾斜方向一致。
3．管子接口位置应附合下列要求：
a)管子接口距离弯管的弯曲起点不得小于外径，且不少100 mm。
b)管子两个接口间的距离不得小于管子外径，且不少于150 mm。
c)管子接口不应布置在支吊架上，接口距离支吊架边缘不得少于50 mm，接
口距开孔的边缘不得少于50 mm。
4..法兰与管子焊接时不得伤及法兰接合面。
5.法兰紧固时应将螺栓对称均匀拧紧。
6.现场焊接后部支吊架时应采取保护措施，以防烤坏部电缆。
九、质量检验
十、安全注意事项
除严格遵守《电力建设安全健康与环境保护管理工作管理规定》规定外，还应特别注意以下几个方面：
（1）凡参加施工的作业人员，必须经过安全教育培训并考试合格，高处作业的人员要有登高证。
（2）进入施工现场应戴好安全帽，严禁酒后进入施工现场。
（3）参加高空作业人员应正确使用安全带，安全带要系好，严禁低挂高用。
（4）地面清点、运输过程中，要注意不得碰撞，不得滑落，安全稳妥。
（6）吊装人员和施工人员必须清楚吊件的重量和长度。
（7）使用的倒链必须经过检验合格，使用倒链时不能歪拉斜吊。
（8）高空危险边缘进行工作时，临空一面应装设安全网或防护栏杆，否则工作人员需使用差速器。
（9）安全带的接钩和绳子应接在上方牢固可靠的构件上，或专为挂安全带用的钢丝绳上，禁止挂在移动或不牢固的地方。
（10）高处作业应一律使用工具袋，较大的工具应使用溜绳，不得随便乱放，防止高空落物事故的发生。
（11）在进行高处作业时，除有关人员外，不准他人在工作地点下通行或逗留，防止落物伤人。
（12）不准将工具或器材上下投掷，要用绳系牢后往下或往上吊送。
（13）在6级以上大风、雨雪、大雾等恶劣天气下，应停止露天高空作业。
（14）夜间工作要有充足的照明。
（15）交叉作业，要有隔离层，工作时设监护人。
（16）要做到“三无、五清”工作，搞好现场的文明施工工作。
（17）特殊工种持证上岗，非本专业人员不得从事本专业的工作。
（18）使用的工器具应经有关部门检验合格后方可使用，起重工具如倒链、钢丝绳等要有足够的安全系数，棱角处加装防护瓦，严禁超负荷使用。
（19）现场要有防火设施，进行电焊或气割作业时要和周围的易燃物或电缆线隔绝以防着火。
氧乙炔瓶应立放，并保持不小于8米安全距离。
乙炔瓶必须使用回火发生器。
十一、环保注意事项：
1、施工中，要及时清理施工现场，做到工完料尽场地清。
2、焊条头及时回收，不得乱扔。
3、边角余料集中堆放，分类布置。
4、施工中用的油手套，油棉纱及从设备上拆下的油布等集中放置到危险固废区。
5、施工中产生的废油、污油应清理干净定置存放于危险固废区。
十二、吹灰器设备安装网络图
十三、重大危险因素辨识与控制
页脚
十四、施工任务书
施工任务书
建设工程名称: *****电厂4*150MW机组#2炉
单位工程名称:锅炉本体安装
分部工程名称:锅炉附属管道及设备安装
项目工程名称:蒸汽吹灰器安装
预计开工日期:07年4月14日预计竣工日期:2007年5月20日
编制：
审核:
批准:
编制单位：
编制日期:2007年3月30日
页脚
工程量及定额工日表
编制日期: 年3月30 日
材料定额表
编制日期: 年3月30日
机械定额表
编制日期：年3月30日
人工定额及消耗统计表编制日期:207年3月30。
