变电站电气部分设计设计

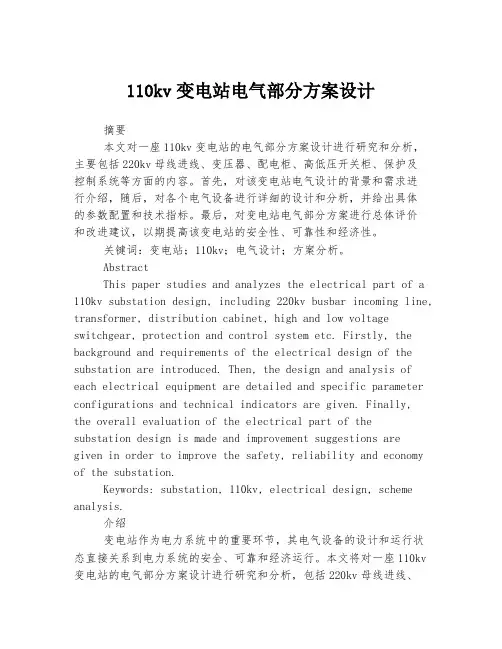

110kv变电站电气部分方案设计
110kv变电站电气部分方案设计摘要本文对一座110kv变电站的电气部分方案设计进行研究和分析，主要包括220kv母线进线、变压器、配电柜、高低压开关柜、保护及控制系统等方面的内容。
首先，对该变电站电气设计的背景和需求进行介绍，随后，对各个电气设备进行详细的设计和分析，并给出具体的参数配置和技术指标。
最后，对变电站电气部分方案进行总体评价和改进建议，以期提高该变电站的安全性、可靠性和经济性。
关键词：变电站；110kv；电气设计；方案分析。
AbstractThis paper studies and analyzes the electrical part of a 110kv substation design, including 220kv busbar incoming line, transformer, distribution cabinet, high and low voltage switchgear, protection and control system etc. Firstly, the background and requirements of the electrical design of the substation are introduced. Then, the design and analysis of each electrical equipment are detailed and specific parameter configurations and technical indicators are given. Finally,the overall evaluation of the electrical part of thesubstation design is made and improvement suggestions aregiven in order to improve the safety, reliability and economy of the substation.Keywords: substation, 110kv, electrical design, scheme analysis.介绍变电站作为电力系统中的重要环节，其电气设备的设计和运行状态直接关系到电力系统的安全、可靠和经济运行。
110KV10KV变电所电气部分设计
发电厂电气部分课程设计题目110/10KV变电所电气部分设计 ________日期：2015.9.21目录•课程设计任务书• 110/10KV变电所设计说明书--------------------------------------❖1、简要说明所设计变电所在电力系统中的地位（终端）；❖❖2、变电所主变压器的台数、容量、具体的型号；❖❖3、采用的主接线的形式［单母线分段（B所）；❖❖4、其他高压电器：断路器、隔离开关、电流互感器、电压互感器的规格型号; •110/10KV变电所设计计算书------------------------------------ 变电所选取110kv、10kv两个短路点，计算短路电流•110/10KV变电所设计主接线图•参考文献•感谢课程设计任务书1.课程设计应达到的目的通过本次课程设计，对所学课程的知识进行强化，提高学生分析问题和解决问题的能力，拉近课堂与工程设计的距离，使学生完全掌握变电所一次部分的设计过程、主接线和配电装置的初步设计、变电所主设备的选择方法等。
2.课程设计题目及要求110/10kV变电所电气部分设计一、设计内容1.对待设计变电所在系统中的地位和作用及所供用户的分析。
2.选择待设计变电所主变的台数、容量及型式。
3.分析确定高低压主接线及配电装置型式4.分析确定所用电接线型式。
5. 进行互感器的配置。
6.进行选择设备和导体所必须的短路电流计算。
7.选择变电所高、低压侧的断路器、隔离开关。
8. 设计10kV硬母线系统。
二、有关原始数据1.变电所有关资料（110/10kV）L1 20 km, L2 22 km, L3 19 km, L4 15 km。
2.环境温度年最高温度40℃,最热月最高平均气温32℃3.变电所10kV侧过电流保护动作时间为1秒4. 110kV输电线路电抗按0.4Q /km计5.发电厂变电所地理位置图（附图一）6.典型日负荷曲线（附图二）附图一发电厂变电所地理位置图G：汽轮机 QFQ — 50 — 2,50MW COS@=0.8,附图二典型日负荷曲线X〃=0.124T：变压器SF7 —40000/121±2X2.5%P = 46kW P = 174kW I% = 0.8U% = 10.5 °K3、课程设计任务及工作量的要求（包括课程设计计算说明书、图纸、实物样品等要求）成品提交的设计文件和图纸要求：1.设计说明书1份2.设计计算书1份3.图纸1张：变电所主接线图110/10KV变电所设计说明书（1B）第一章所设计变电所在电力系统中的地位电力系统是由发电机、变压器、输电线路和用电设备（负荷）组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。

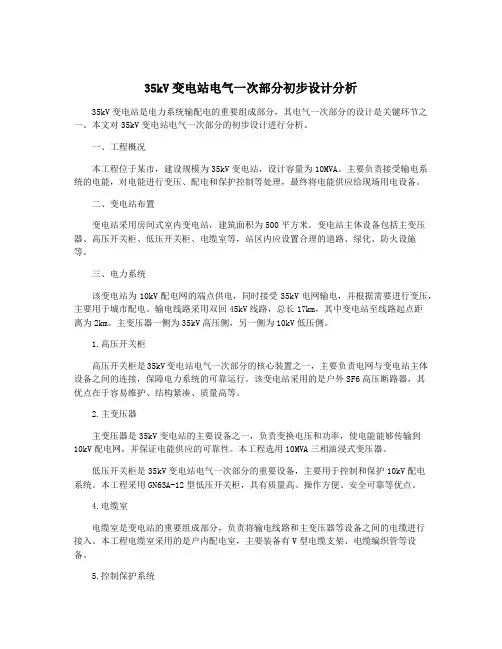

35kV变电站电气一次部分初步设计分析
35kV变电站电气一次部分初步设计分析35kV变电站是电力系统输配电的重要组成部分，其电气一次部分的设计是关键环节之一。
本文对35kV变电站电气一次部分的初步设计进行分析。
一、工程概况本工程位于某市，建设规模为35kV变电站，设计容量为10MVA。
主要负责接受输电系统的电能，对电能进行变压、配电和保护控制等处理，最终将电能供应给现场用电设备。
二、变电站布置变电站采用房间式室内变电站，建筑面积为500平方米。
变电站主体设备包括主变压器、高压开关柜、低压开关柜、电缆室等，站区内应设置合理的道路、绿化、防火设施等。
三、电力系统该变电站为10kV配电网的端点供电，同时接受35kV电网输电，并根据需要进行变压，主要用于城市配电。
输电线路采用双回45kV线路，总长17km，其中变电站至线路起点距离为2km。
主变压器一侧为35kV高压侧，另一侧为10kV低压侧。
1.高压开关柜高压开关柜是35kV变电站电气一次部分的核心装置之一，主要负责电网与变电站主体设备之间的连接，保障电力系统的可靠运行。
该变电站采用的是户外SF6高压断路器，其优点在于容易维护、结构紧凑、质量高等。
2.主变压器主变压器是35kV变电站的主要设备之一，负责变换电压和功率，使电能能够传输到10kV配电网，并保证电能供应的可靠性。
本工程选用10MVA三相油浸式变压器。
低压开关柜是35kV变电站电气一次部分的重要设备，主要用于控制和保护10kV配电系统。
本工程采用GN63A-12型低压开关柜，具有质量高、操作方便、安全可靠等优点。
4.电缆室电缆室是变电站的重要组成部分，负责将输电线路和主变压器等设备之间的电缆进行接入。
本工程电缆室采用的是户内配电室，主要装备有V型电缆支架、电缆编织管等设备。
5.控制保护系统控制保护系统是35kV变电站电气一次部分的重要组成部分，主要用于对电气设备进行保护控制。
本工程选用的保护设备包括电流互感器、电流表、电压互感器、电压表等。

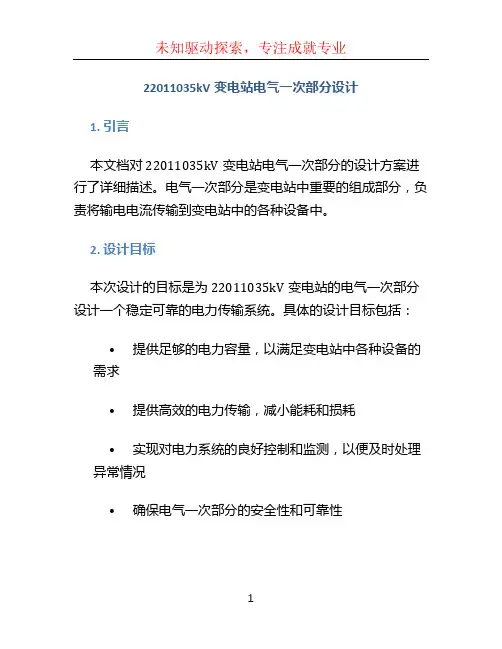

22011035kV变电站电气一次部分设计
22011035kV变电站电气一次部分设计1. 引言本文档对22011035kV变电站电气一次部分的设计方案进行了详细描述。
电气一次部分是变电站中重要的组成部分，负责将输电电流传输到变电站中的各种设备中。
2. 设计目标本次设计的目标是为22011035kV变电站的电气一次部分设计一个稳定可靠的电力传输系统。
具体的设计目标包括：•提供足够的电力容量，以满足变电站中各种设备的需求•提供高效的电力传输，减小能耗和损耗•实现对电力系统的良好控制和监测，以便及时处理异常情况•确保电气一次部分的安全性和可靠性3. 设计方案3.1 输电线路设计根据变电站的需求和电力传输距离等因素，选择适当的输电线路。
这些线路应具有足够的电力容量，以满足变电站的需求，并考虑线路的损耗、过载和短路等因素。
3.2 开关设备选择和布局根据输电线路的要求，选择合适的开关设备。
这些设备应能够实现高效的电力传输和保护功能，具有较高的可靠性。
此外，还需要合理布局这些设备，以便于操作和维修。
3.3 变压器设计根据变电站的设计需求和电力容量，选择适当的变压器。
这些变压器应具有足够的容量，以满足变电站的需求，并考虑变压器的效率和可靠性。
3.4 联络开关和隔离开关设计在变电站的电气一次部分中，使用联络开关和隔离开关来实现不同设备的互联和隔离。
这些开关应具有高可靠性和操作灵活性，并能够确保电力系统的安全运行。
3.5 监测和控制系统设计设计一个监测和控制系统，用于监测电气一次部分中的各种参数，并提供相应的控制功能。
这个系统应具有高精度和高可靠性，以确保电气系统的正常运行。
4. 监测和控制系统方案4.1 参数监测设计一个参数监测系统，用于实时检测电气一次部分中的各种参数，包括电流、电压、功率因数等。
可以使用传感器和监测装置来收集这些参数，并将其传输到监测中心进行处理。
4.2 报警系统设计一个报警系统，用于监测和识别电气一次部分中的异常情况，并及时报警。
可以使用声音、灯光、短信等方式来提醒操作人员，并采取相应的措施进行处理。
35kv企业变电所电气部分设计
任务书一、设计内容要求设计一35KV变电所的电气部分二、原始资料1、某企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。
2、距本变电所7Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1080MVA 。
3、待设计的变电所10KV无电源。
4、本变电所10KV母线到各个车间（共有8个车间）均用电缆供电，其中一车间和二车间为一类负荷，其余为三类负荷，Tmax=400h ，各馈线负荷如表1—1（表1—1）5、所用电的主要负荷见表1—2（表1—2）6、环境条件（1）当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m处土壤平均26.7°c ，电缆出线净距100mm。
（2）当地海拔高度507.4m。
雷暴日数36.9日/年：无空气污染，变电所地处在P≤500m·Ω的黄土上。
三、设计任务1 、设计本变电所的主电路，论证设计方案是最佳方案，选择主变压器的容量和台数；2 、设计本变电所的自用电路，选择自用变压器的容量和台数；3 、计算短路电流；4、选择导体及电气设备。
四、设计成果1 、设计说明书和计算书各一份2 、主电路图一份五、主要参考资料1、水利电力部西北电力设计院编。
电力工程电气设计手册（第一册）。
北京：中国水利电力出版社。
1989.122、周问俊主编。
电气设备实用手册。
北京:中国水利水电出版社，19993、陈化钢主编。
企业供配电。
北京：中国水利水电出版社，2003.94、电力专业相关教材和其它相关电气手册和规定1电气主接线设计方案1.1电气主接线概述为满足生产需要，变电站中安装有各种电气设备，并依照相应的技术要求连接起来。
把变电站、断路器等按预期生产流程连成的电路，称为电气主接线。
电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。
220kV变电站电气部分设计
220kV变电站电气部分设计1. 系统架构本电气设计采用单线图系统架构，系统包括220kV主变电站、500kV输电线路、10kV变电站以及10kV配电线路。
其中，220kV主变电站包括两台220kV主变、一台110kV主变、两台35kV变压器和一台10kV配电变压器。
2. 母线设计本电气设计采用双母线设计方案，母线型号为GW16/2500-40。
对于220kV主变电站的两条母线，每条母线由两台分段断路器和两台隔离开关组成，每台隔离开关配有地刀和接地开关，以实现设备的隔离和接地。
母线采用单段长度为20m，母线中心至基础面高度为10m的设计。
为了提高系统的可靠性和安全性，母线采用钢构架支架设计，可抵御较大的风力和地震力。
3. 变压器设计220kV主变电站采用两台220kV主变和一台110kV主变。
220kV主变采用略带环绕式结构，型号为SZ11-63000/220，容量为63000kVA，输出电压为220kV/10.5kV。
由于主变中性点不可接地，故采用Y/Yd连接方式。
110kV主变采用SZ9-20000/110型号，容量为20000kVA，输出电压为110kV/10.5kV。
变压器应满足国家标准和电力行业标准的相关要求，且需进行变比测定、容量测定、绕组间绝缘电阻测试、耐电弧测试等各项试验。
4. 开关柜及辅助设备设计220kV主变电站的开关柜设备主要包括隔离开关、断路器、接地开关、避雷器、变压器保护装置等。
开关柜型号为HXGN36-40.5，生产厂家为锦华电气。
开关柜具有短路中断能力强、抗干扰能力强、运行维护方便等优点。
配电室辅助设备包括高压电容器、电流互感器、电压互感器、绝缘子等配套设备。
5. 保护及自动化设计变电站配备了完整的保护及自动化系统，保护控制装置型号为KZY-1A，生产厂家为南瑞。
保护控制装置具有故障定位精确、抗干扰能力强、快速动作、安全可靠等优点。
自动化系统主要由综合自动化系统、远动系统、通信系统、监控系统等组成，以实现远方控制、遥测、遥信、遥调等功能。
220kV变电站电气一次部分设计
220kV变电站电气一次部分设计1. 引言本文档旨在提供关于220kV变电站电气一次部分设计的详细信息。
电气一次部分是变电站中负责传输和配电电能的重要组成部分。
在设计过程中，需考虑到设备的安全性、可靠性和高效性。
2. 设计概述- 设计名称：220kV变电站电气一次部分设计- 设计目标：确保电能传输稳定可靠，满足负荷需求- 设计范围：涵盖变电站内各种电气设备、电缆系统、保护装置等3. 设计要求- 安全性：电气设备应符合相关安全标准，保证人员安全操作- 可靠性：设备应具备高可靠性，减少停电风险- 高效性：优化电能传输和配电系统，提高能源利用效率4. 设计内容4.1 电源与负荷计算根据变电站负荷需求和供电条件，进行电源及负荷计算，确保电能供应的稳定性和可靠性。
4.2 设备选型根据负荷计算结果和供电要求，选择合适的电力设备，包括变压器、断路器、接地装置等。
考虑设备的额定电压、电流容量以及负载特性。
4.3 电缆系统设计设计电缆系统，包括电缆选择、敷设方式、保护措施等。
确保电缆系统的安全可靠，并满足负荷需求。
4.4 保护装置设计针对不同设备和电力系统进行保护装置的设计。
包括过载保护、短路保护、接地保护等。
确保设备在故障情况下可以迅速断开电路，保护设备和人员的安全。
4.5 控制与监测系统设计设计控制与监测系统，用于监控电气设备的状态和运行情况。
确保及时获取设备信息，以便进行操作和维护。
5. 设计标准本设计将参照国家相关标准和规范，确保设计结果符合行业要求和安全标准。
6. 结论本文档介绍了220kV变电站电气一次部分设计的概要内容。
该设计将关注设备安全、可靠性和高效性，并参照行业标准进行。
通过合理的电源和负荷计算、设备选型、电缆系统设计、保护装置设计以及控制与监测系统设计，我们将确保220kV变电站的电能传输稳定可靠。
变电站电气一次部分设计
变电站电气一次部分设计引言变电站是电力系统中重要的组成部分，用于将高压电能转换为适宜输送和分配的低压电能。
变电站的电气一次部分设计至关重要，它涉及到变电站的运行稳定性和电力系统的安全性。
本文将介绍变电站电气一次部分设计的主要内容和要点。
1. 设计原则变电站电气一次部分的设计应遵循以下原则：•安全性原则：确保设计满足国家电力安全规定和标准，保障人身和设备安全。
•可靠性原则：确保设计具有较高的可靠性，减少故障和停电的可能性。
•经济性原则：在满足安全和可靠性要求的前提下，以最低的成本完成设计。
2. 设计要点2.1 变电站布置设计变电站的布置设计是变电站电气一次部分设计的基础。
应根据变电站的具体情况和要求进行合理布置，确保各设备之间的合理连接和布线。
•主变压器的布置：主变压器应布置在变电站的合适位置，确保其安全运行和维护。
•开关设备的布置：开关设备应根据系统的要求和保护策略进行布置，确保开关操作的方便和可靠性。
2.2 电力设备的选择和配置电力设备的选择和配置直接影响变电站电气一次部分的性能和可靠性。
应根据变电站的负荷和系统要求，选择合适的电力设备。
•变压器的选择：根据负荷需求和系统特点选择适当容量和类型的变压器，确保其工作在高效率和稳定性的状态。
•开关设备的选择：根据系统的要求和负荷特点选择适当的开关设备，确保其具备合适数字保护和自动化功能。
•其他设备的配置：根据系统要求配置相应的电抗器、电容器等设备，满足无功功率补偿和稳定电压的需求。
2.3 保护和自动化系统设计保护和自动化系统是变电站电气一次部分设计中非常重要的一部分，它是确保变电站安全运行和故障处理的关键。
•保护系统设计：根据电气设备的特点和系统要求设计合适的保护装置，包括过流、短路、过载等保护功能，确保设备的可靠运行和故障排除。
•自动化系统设计：根据变电站的运行模式和自动化需求设计合适的自动化系统，实现设备的远程控制和监测，提高系统的运行效率和可靠性。
35kV变电站电气一次部分设计
35kV变电站电气一次部分设计背景35kV变电站电气一次部分设计是为了确保变电站电气系统的正常运行和可靠性，满足电力供应要求和安全规范。
设计目标1. 提供可靠的电力供应：设计能够满足35kV变电站的电力供应需求，确保系统运行稳定。
2. 安全性和可维护性：设计考虑到变电站电气设备的安全性和可维护性，以便及时进行维修和排除故障。
3. 能耗和效率优化：设计应优化能耗和效率，减少能源消耗和运营成本。
设计要求1. 变压器：选择适合的35kV变压器，根据负荷需求和计划扩容考虑容量和数量。
2. 进线和出线：设计合适的进线和出线方案，确保电力供应的可靠性和稳定性。
3. 开关设备：选择可靠的开关设备，包括断路器、隔离开关等，以便进行电力分配和故障隔离。
4. 保护装置：设计适当的保护装置，如过电流保护、差动保护等，以保护变电站设备和供电系统的安全运行。
5. 接地系统：设计合理的接地系统，确保人身安全和设备的正常运行。
6. 低压配电：设计低压配电系统，包括配电柜和变压器柜等，以满足电力供应的需求。
设计步骤1. 确定设计需求和负荷计算。
2. 选择合适的电气设备和材料。
3. 绘制电气系统图纸，包括线路图和配电图。
4. 设计保护装置和接地系统。
5. 编写设计报告，包括设计方案和相关计算。
设计评估设计评估将考虑以下因素：1. 设计可行性和可靠性。
2. 设备和材料的可获取性和可维护性。
3. 设计符合国家和行业标准。
结论35kV变电站电气一次部分设计的目标是提供可靠的电力供应，同时考虑安全性和维护性。
设计需要满足设计要求，包括变压器、进线和出线、开关设备、保护装置、接地系统和低压配电。
设计步骤和评估将确保设计的可行性和符合标准要求。
10kV变电站电气部分设计
10kV变电站电气部分设计概述：本文档旨在介绍10kV变电站电气部分的设计要点和流程。
设计要点：1. 变电站布置：根据实际需求和空地情况，确定变电站的布置方案，包括输电、配电、控制等设备的位置和排布方式。
2. 主变压器选型：根据负荷需求和功率因数等因素，选择适当容量和额定电压的主变压器，并进行设计计算。
3. 母线系统设计：设计合理的母线系统，包括输入、输出和联络开关的安装和连接方式。
4. 单元电源设计：根据设备需求，设计稳定可靠的单元电源系统，包括电池组、充电设备和监控系统等。
5. 自动化系统：设计自动化系统，实现对电力设备的监控、测量和保护，包括远动、遥控、遥信等功能。
6. 输电线路设计：根据负荷需求和供电线路条件，设计输电线路的参数和排布。
7. 配电系统设计：根据负荷需求和供电条件，设计配电系统的参数和布置，包括开关设备、保护设备和配电盘等。
8. 接地系统设计：设计合理的接地系统，确保安全可靠的接地电阻。
设计流程：1. 方案设计：根据需求和规范要求，确定变电站的整体设计方案。
2. 详细设计：对各项电气设备进行详细设计，包括选型、布置和接线等。
3. 设备采购：根据设计要求，进行电气设备的采购和交付。
4. 设备安装：按照设计要求，进行电气设备的安装和调试。
5. 系统调试：对整个电气系统进行综合测试和调试，确保各项功能正常。
6. 运行维护：定期进行设备巡检、维护和保养，确保设备的安全可靠运行。
总结：本文档介绍了10kV变电站电气部分设计的要点和流程，包括布置、选型、接线、安装、调试和维护等方面。
通过合理的设计和严格的实施，可以确保变电站的电气系统安全、稳定和可靠运行。
110kv变电站电气部分方案设计
110kv变电站电气部分方案设计1. 110kv变电站电气部分方案设计的重要性110kv变电站是电力系统中的重要组成部分，负责将输送来的高压电能转换为适用于城市和工业用途的低压电能。
因此，110kv变电站的设计方案至关重要。
本文将探讨110kv变电站的设计原则、关键技术和应用案例，以及未来发展趋势。
2. 设计原则在进行110kv变电站设计时，应遵循以下原则：2.1 安全性：确保设备和系统在正常运行和异常情况下都能保持安全稳定。
2.2 可靠性：确保设备和系统具有良好的可靠性和可用性，以避免因设备故障而导致停运或事故。
2.3 经济性：在满足安全可靠要求的前提下，尽可能降低成本，并提高设备利用率。
2.4 可维护性：确保设备易于维护、检修和更换，并降低维护成本。
3. 设计技术3.1 变压器选择：根据负荷情况选择合适容量、类型和冷却方式的变压器。
同时考虑变压器的能效、损耗和绝缘性能。
3.2 开关设备选择：选择合适的断路器、隔离开关和负荷开关，确保其符合电力系统的要求，并具备良好的电气性能和机械性能。
3.3 保护装置设计：设计合适的保护装置，包括过电流保护、短路保护、接地保护等，以确保设备和系统在故障情况下能够及时切除故障部分，并防止事故扩大。
3.4 控制系统设计：设计合理的控制系统，包括监控、自动化和远程控制等功能，以提高变电站运行效率和可靠性。
3.5 电力质量管理：考虑到供电质量要求，采取适当措施提高供电可靠性，并避免因谐波、瞬变等问题导致设备损坏或工艺异常。
4. 应用案例4.1 案例一：某地区110kv变电站升级改造该地区原有的110kv变电站因年限较长导致设备老化严重，且无法满足日益增长的用电需求。
通过对现有设备进行全面评估和分析，设计了新的110kv变电站方案，包括变压器的更换和容量升级、开关设备的更新、保护装置的优化等。
升级改造后，变电站的供电可靠性得到显著提升，且设备利用率和能效也得到了提高。
500kV变电站电气部分设计
500kV变电站电气部分设计毕业设计说明书题目：500kV变电站电气部分设计院系名称：___学生姓名：指导教师：目录1.绪论1.1 课题研究意义本文的研究意义在于对500kV变电站电气部分的设计进行详细的探讨，为电力行业的发展提供技术支持。
1.2 国内外发展现状目前，我国电力行业正处于快速发展的阶段，对于500kV 变电站电气部分的设计要求日益提高。
同时，国外也在不断推进电力技术的发展，为我国电力行业的发展提供了借鉴和启示。
2.电气主接线的确定2.1 主接线的选取原则与设计依据在确定主接线时，需要考虑电流负荷和安全等因素，同时也要遵循相关的设计规范和标准。
2.2 各电压等级侧接线选择在选择各电压等级侧接线时，需要考虑电压等级和电流负荷等因素，同时也要遵循相关的设计规范和标准。
3.负荷计算与变压器选择3.1 主变压器选择在选择主变压器时，需要考虑负荷情况和电压等级等因素，同时也要遵循相关的设计规范和标准。
3.2 站用变压器的选择在选择站用变压器时，需要考虑负荷情况和电压等级等因素，同时也要遵循相关的设计规范和标准。
4.最大持续工作电流以及相关短路电流计算4.1 最大持续电流计算在计算最大持续电流时，需要考虑负荷情况和电气设备的额定电流等因素。
4.2 确定短路电流点以及短路电流的计算在确定短路电流点和计算短路电流时，需要考虑电气设备的额定电流和短路电流等因素。
5.主要电气设备的选择与校验5.1 方案设计设备的选取依据在选择方案设计设备时，需要考虑设备的技术指标和性能等因素，同时也要遵循相关的设计规范和标准。
5.2 断路器选择在选择断路器时，需要考虑额定电流和短路电流等因素，同时也要遵循相关的设计规范和标准。
本文主要研究的是变电站的设计和建设，这是电力行业中非常重要的一环。
随着电力需求的不断增长，变电站的建设变得越来越紧迫。
因此，对于变电站的设计和建设进行深入研究，可以提高电力行业的效率和可靠性。
2．变电站的设计原理2.1变电站的基本原理变电站是电力系统中的重要组成部分，主要用于将高压电能转换成低压电能，以满足用户的需求。
500KV变电站电气部分设计
500KV变电站电气部分设计
首先，500KV变电站的高压开关设备是整个电气系统的核心部分。
高压开关设备主要包括隔离开关、断路器和接地开关等，用于实现对高压电源的切换和控制。
设计人员需要根据变电站的负荷需求和运行方式，选择合适的高压开关设备，并进行布置和接线设计。
其次，变压器是500KV变电站电气系统中的重要组成部分。
变压器的主要作用是将高压电源的电压调整为适合机械设备使用的低压电压。
变压器的选型和布置应根据变电站的负荷需求和供电方式进行设计，并考虑变压器的容量、损耗和空间等因素。
配电设备是500KV变电站电气系统中的另一个重要组成部分。
配电设备主要包括低压开关柜、电缆、接触器和熔断器等，用于将电能输送到各个终端设备。
设计人员需要根据变电站的负荷需求和配电系统的结构，选择合适的配电设备，并进行布置和接线设计。
电气保护与自动化是500KV变电站电气系统的重要环节。
电气保护系统主要用于对电气设备和线路进行监测和保护，确保电气系统的安全和可靠运行。
自动化系统主要用于对电气设备进行远程控制和监控，提高运行效率和可操作性。
设计人员需要选择适合的保护装置和自动化设备，并进行系统布置和接线设计。
最后，500KV变电站电气部分设计还需要考虑安全、可靠性和经济性等因素。
设计人员需要遵循国家和行业的相关标准和规范，确保设计符合安全和可靠性要求。
同时，设计人员还需要考虑电气设备的选型和使用寿命等因素，确保设计的经济性。
220KV变电站电气部分初步设计
220KV变电站电气部分初步设计分类号郑州电力高等专科学校毕业设计（论文）题目220KV变电站电气部分初步设计并列英文题目Preliminary Design ofElectricity Part in 220KVTransformer Substation系部电力工程系专业发电厂及电力系统姓名X X X 班级X X X指导教师郭琳、马雁职称教授、助教论文报告提交日期2010-06-12郑州电力高等专科学校摘要本设计以220KV地区变电站设计为例，论述了电力系统工程中变电站部分电气设计（一次部分）的全过程。
通过对变电站的原始资料分析、主接线的选择与比较，站用电接线设计，短路电流的计算，主要电气设备的选择，配电装置设计，防雷保护的设计与继电保护配置等步骤，较为详细地完成了电力系统中变电站设计。
通过本次毕业设计，巩固了“发电厂电气部分”课程的理论知识，掌握了变电站电气部分设计的基本方法，培养我们运用所学知识去分析和解决与本专业相关实际问题的能力。
关键词：变电站短路电流电气设备配电装置防雷设计继电保护ABSTRACTThe project about the 220kv transformer area substation design, discussed some electrical transformer stations design (one part) in power systems engineering of the entire process. Through analysis of original data on the substation, selection and comparison of main connection, station power design, short circuit current calculation，the choice of major electrical equipment, design of power distribution equipment,, lightning protection design and relay configuration steps, detail completed substations in power system design.Through the graduation design, consolidate the "power of electric parts" curriculum theory knowledge, grasps the basic design method of the electric parts, we use knowledge to analyse and solve the relevant question.KEY WORDS: Substation, short–circuit currents , electric equipment, power distribution equipment, Lightning protection design目录第一部分设计说明书 0第一章前言 0第二章原始资料分析 (1)第三章主变压器的选择 (1)第一节概述 (2)第二节主变压器台数的选择 (2)第三节主变压器容量的选择 (2)第四节主变压器型式的选择 (3)第五节所用变压器的选择 (5)第四章电气主接线选择 (6)第一节概述 (6)第二节主接线的选择 (10)第三节所用电接线的选择 (12)第五章短路电流计算 (13)第一节短路计算的目的及假设 (13)第二节短路电流的计算结果 (15)第六章电气设备的选择 (16)第一节概述 (16)第二节断路器的选择 (18)第三节隔离开关的选择 (19)第四节电流互感器的选择 (20)第五节电压互感器的选择 (22)第六节母线的选择 (25)第七节电力电缆的选择 (26)第八节限流电抗器的选择 (26)第七章配电装置的选择 (28)第一节概述 (28)第二节配电装置的选用 (33)第八章防雷保护的设计 (34)第一节概述 (34)第二节避雷针和避雷器的配置原则 (35)第三节避雷针的选择 (36)第四节避雷器的选择 (36)第九章继电保护配置 (37)第一节概述 (38)第二节主变压器保护 (38)第三节线路及母线保护 (39)第二部分附录 (40)附录一短路电流的计算 (40)附录二电气设备的选择 (44)2.1 断路器的选择 (44)2.2 隔离开关的选择 (47)2.3 电流互感器的选择 (48)2.4 电压互感器的选择 (51)2.5 10kV母线的选择 (51)2.6 10KV出线电力电缆的选择 (53)2.7 10KV出线限流电抗器的选择 (54)附录三防雷保护设计 (56)3.1 避雷针保护范围的计算 (56)3.2 避雷器的选择 (57)结束语 (58)参考文献 (59)第一部分设计说明书第一章前言电力工业是国民经济的重要部门之一，它是负责把自然界提供的能源转换为供人们直接使用的电能的产业。
35kV变电站电气一次部分初步设计分析
35kV变电站电气一次部分初步设计分析【摘要】本文主要针对35kV变电站电气一次部分进行初步设计分析。
在探讨了该设计分析的背景、目的和意义。
正文部分包括设计要点、主要内容、流程、关键技术和设备选型。
结论部分总结了设计分析的重要性，并展望了未来的发展方向，提出了建议。
通过本文的全面分析，可以为35kV变电站电气一次部分的设计提供有效的参考，促进电力系统的稳定运行和发展。
【关键词】35kV变电站、电气一次部分、初步设计分析、设计要点、主要内容、流程、关键技术、设备选型、总结、展望、建议1. 引言1.1 35kV变电站电气一次部分初步设计分析的背景35kV变电站电气一次部分初步设计分析的背景是一个重要的课题，随着电力行业的快速发展和变革，电气系统的设计要求也越来越高。
在35kV变电站中，电气一次部分扮演着至关重要的角色，其设计质量直接影响到整个电力系统的运行稳定性和可靠性。
进行对35kV变电站电气一次部分的初步设计分析是非常必要的。
随着我国电力行业的不断发展，电力系统的规模和复杂性不断增加，35kV电力系统作为电力配电网中的重要组成部分，其可靠性和安全性要求也越来越高。
对35kV变电站电气一次部分进行初步设计分析，可以帮助工程师更好地把握设计要点，确保设备选型和设计流程的合理性，提高电力系统运行的安全性和稳定性。
35kV变电站电气一次部分初步设计分析的背景是电力行业快速发展、电力系统规模增大和安全可靠性要求提高的大环境下，为保障电力系统运行安全稳定提供有力支持。
1.2 35kV变电站电气一次部分初步设计分析的目的35kV变电站电气一次部分初步设计分析的目的是为了确保电网运行的安全可靠性，提高供电质量，提高电网运行效率。
通过对35kV变电站电气一次部分的初步设计分析，可以确定电气设备的选型、布置和接线方案，优化电气系统结构，提高变电站的运行效率和稳定性。
初步设计分析还可以为后续详细设计提供参考和依据，确保电气系统的设计符合国家标准和行业规范，满足电网发展和运行的要求。
110kV变电站电气二次部分初步设计-电气自动化-毕业论文
110kV变电站电气二次部分初步设计-电气自动化-毕业论文摘要本文旨在对110kV变电站电气二次部分进行初步设计，重点关注电气自动化方面的内容。
通过对该部分的设计，旨在实现高效、稳定的电力转换和传输，提高变电站的运行效率和可靠性。
本文通过调研、分析和模拟实验等方法，对电气二次部分的各个组成部分进行了详细的设计和优化，以满足变电站的实际需求。
引言110kV变电站作为电力系统中的重要组成部分，承担着电能的输送和变换的重要任务。
电气二次部分在变电站中起着关键的作用，包括保护系统、控制系统以及监测和通信系统等。
为了提高变电站的运行效率和可靠性，在设计电气二次部分时需要充分考虑电气自动化的应用，以实现智能化的管理和控制。
设计方法本文采用了综合性的设计方法，包括以下步骤：1. 调研和分析：通过对相关文献和实际运行的变电站的调研和分析，了解了电气二次部分的工作原理和关键要求。
2. 设计和优化：根据调研和分析的结果，对电气二次部分的各个组成部分进行了详细的设计和优化，包括保护设备、控制系统、通信设备等。
3. 模拟实验：通过建立电气二次部分的模拟实验平台，对设计方案进行验证和优化，以确保其稳定性和可靠性。
设计内容1. 保护系统设计：根据变电站的要求，设计了一套完备的保护系统，包括差动保护、过流保护、过零保护等，以保证变电站设备的安全运行。
2. 控制系统设计：设计了一个智能化的控制系统，包括自动化设备控制、远程监控和数据采集等功能，以增强变电站的管理和运行效能。
3. 监测和通信系统设计：设计了一套监测和通信系统，包括实时监测设备状态、数据传输和远程通信等功能，以实现对变电站运行情况的全面监控和管理。
结论本文通过对110kV变电站电气二次部分的初步设计，重点关注了电气自动化的应用。
通过综合的设计方法和模拟实验验证，设计了一套高效、稳定的电气二次部分，以满足变电站的实际需求。
该设计方案具有较高的实用性和可行性，为变电站的运行效率和可靠性的提升提供了一定的参考。
变电站电气部分设计开题报告
变电站电气部分设计开题报告变电站电气部分设计开题报告一、引言随着电力需求的不断增长，变电站作为电力系统中重要的组成部分，起着电能转换、传输和分配的关键作用。
变电站电气部分的设计对于电力系统的安全稳定运行具有重要意义。
本开题报告旨在介绍变电站电气部分设计的相关内容，包括设计目标、设计原则、设计流程以及设计中可能遇到的问题和解决方案。
二、设计目标1. 安全性：变电站电气部分设计的首要目标是确保电力系统的安全运行。
设计中需要考虑到电气设备的可靠性、操作的便捷性以及安全保护装置的配置等方面。
2. 经济性：变电站电气部分设计需要在满足安全要求的前提下，尽可能降低成本。
设计中需要合理选择设备型号、优化线路布置以及合理配置保护装置，以提高电力系统的经济性。
3. 可靠性：电力系统是一个高度复杂的系统，变电站电气部分的设计需要考虑到系统的可靠性。
设计中需要合理选择设备、合理布置线路，以减少故障发生的可能性，并提供故障检测和排除的手段。
三、设计原则1. 合规性：变电站电气部分设计需要符合国家和行业的相关标准和规范。
设计师需要熟悉并遵守相关标准，确保设计的合规性。
2. 先进性：随着科技的不断进步，电力系统的设计也在不断更新。
设计师需要关注最新的技术发展，尽可能采用先进的设备和技术，提高电力系统的性能和效率。
3. 可维护性：变电站电气设备的维护对于电力系统的长期稳定运行至关重要。
设计中需要考虑设备的维护性和可操作性，合理布置设备和线路，方便维护人员进行检修和维护。
四、设计流程1. 方案设计：根据工程需求和技术要求，设计师需要制定变电站电气部分的设计方案。
方案设计需要考虑到变电站的规模、负荷要求、供电方式等因素，合理选择设备和布置线路。
2. 设备选择：根据方案设计的要求，设计师需要选择合适的设备。
设备选择需要综合考虑设备的技术指标、性能特点、供货周期以及价格等因素。
3. 线路布置：根据方案设计和设备选择的结果，设计师需要进行线路布置的设计。
220kV变电站电气一次部分设计设计
220kV变电站电气一次部分设计设计《发电厂电气部分》课程设计220kV变电站电气一次部分设计指导老师：学院名称:工程学院专业班级：220kV变电站电气一次部分设计设计目录变电站电气一次部分设计说明书4一、原始资料4二、电气主接线设计52。
1电气主接线的概述52。
2电气主接线的基本要求 52.3电气主接线设计的原则52.4方案预定52。
5方案选择52.6电气主接线图 6三、主变的选择73。
1主变压器的选择原则73。
2主变压器容量的确定 9四、站用电设计104。
1站用变压器的选择104.2站用电接线10五、高压电气设备选择115。
1高压断路器的选择及校验115.2隔离开关的选择与校验125。
3电流，电压互感器的选择及校验135.4高压熔断器的选择及校验155。
5母线选择及校验16六、防雷及过电压保护装置设计176。
1变电站直击雷防护186.2侵入波过电压防护 186。
3进线段保护186。
4接地装置设计18220kV变电站电气一次部分设计设计变电站电气一次部分设计计算书20一、负荷计算20二、短路电流计算20三、电气设备选择及校验计算243.1断路器的选择243。
2隔离开关的选择313。
3电流互感器的选择333。
4电压互感器的选择353。
5高压熔断器的选择363。
6母线的选择36四、防雷保护计算394。
1 避雷针的选择394.2 避雷器的选择414。
3 接地电阻42变电站电气一次部分设计说明书一、原始资料220kV地区变电站电气一次部分设计原始资料一、地区电网的特点本地区变电站通过三回线（架空线50km）从系统获取电能，(每回架空线的单位长度等值电抗=0.5欧/km）二、建站规模（1）变电站类型：220kV变电工程（2)电压等级:220kV 、110kV、35kV（4）出线回数及传输容量三、环境条件变电所位于某城市，地势平坦，交通便利，空气较清洁，区平均海拔300米,最高气温36℃，最低气温-18℃，年平均雷电日45日/年，土壤电阻率高达800 .M四、电气主接线要求尽量考虑设置熔冰措施五、短路阻抗系统作无穷大电源考虑电气主接线设计二、电气主接线设计2.1电气主接线的概述电气主接线是由电气设备通过连接线,按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统.主接线代表了发电厂或变电站电气部分的主体结构，是电力系统网络结构的重要组成部分，直接影响运行的可靠性、灵活性并对电器选择、配电装置布置、继电保护、自动装置和控制方式的拟定都有决定性的关系.因此，主接线的正确、合理设计，必须综合处理各个方面的因素,经过技术、经济论证比较后方可确定.2.2电气主接线的基本要求对电气主接线的基本要求,概括地说应包括可靠性、灵活性和经济性三方面.这三者是一个综合概念，不能单独强调其中的某一种特性，也不能忽略其中的某一种特性.但根据变电所在系统中的地位和作用的不同，对变电所主接线的性能要求也不同的侧重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选资料0 前言随着当前社会的发展，电，几乎已经成为我们生活中不可缺少的一部分，在人们的生产生活中有着重要的作用，因此，我们国家对电的投入给予了很高的重视，现今，我国的电网虽然是日趋完善，但是，在矿井的供电部分却依然存在很多问题，在变电站的设计部分也仍然有很多急需解决的问题，此次设计主要就是针对矿井的供电特殊性，根据所学知识进行一次全面系统的设计。
变电所就是电力系统中对电能的电压和电流进行变换、集中和分配的场所。
为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流（电力系统中各节点和支路中的电压、电流和功率的流向及分布）控制以及输配电线路和主要电工设备的保护，通过变换、分配、输送与保护将电能安全、可靠、经济的输送到每一个用电设备的场所。
变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。
其中，主接线、主变压器、高低压配电装置等属于一次系统；继电保护和控制系统、直流系统、远动和通信系统等属二次系统。
主接线是变电所的最重要组成部分。
它决定着变电所的功能、建设投资、运行质量、维护条件和供电可靠性。
一般分为单母线、双母线、一个半断路器接线和环形接线等几种基本形式。
主变压器是变电所最重要的设备，它的性能与配置直接影响到变电所的先进性、经济性和可靠性。
本设计以漳村煤矿地面变电所设计为例，结合已知数据进行负荷计算并选择补偿装置-电容器的容量，以及短路电流计算、电气设备选择等，通过本次设计将所学的知识进行系统的、合理的、灵活的运用，真正做到学以致用。
1 概述1.1 自然情况漳村煤矿是潞安矿业（集团）公司下属的一座国有特大型矿井，位于山西省沁水煤田中段。
变电站所在地区年最高温度为38C，年平均气温为18C，年最低气温为零下12C，年最热月平均最高温度为26C，年最热月地下0.8m处平均温度19.6C，当地主导风向为西北风，年雷暴日数为28.3日/年。
地区平均海拔1200m，底层以砂质黄土为主，土壤允许承载能力为20吨/米2，中等含水量时，实得土壤电阻率为0.8×104Ω/㎝。
每月基本电费按变压器容量计为35月/kVA，动力电费为0.55元/kWh，照明电费为0.6元/kWh，要求变电所负荷功率因数不低于0.92。
漳村煤矿井田位于沁水煤田东缘中段,东起3号煤层露头线,西部与常村矿井田相接,北以文王山南断层为界,南与王庄、石圪节井田相接,走向长3 5km,倾斜长7 9km,面积27 66km2。
现开采的3号煤层平均厚度6 45m,走向近似南北,倾向西,倾角37°,一般为5°,属缓精选资料倾斜煤层,局部地区受构造影响,倾角增加到15°左右。
煤层埋藏深度一水平为120260m,二水平平均为350m。
煤层赋存稳定,构造简单。
1996年,煤炭部把漳村矿确定为五个部特级高产高效矿井之一,漳村矿人以此为契机,积极按照矿务局建设经济强局的决策思路和战略部署,深化企业改革,强化内部管理,提高经济运行质量,部特级高产高效矿井建设9大指标全面完成,创造了“六个”历史最好水平。
1.2 变电所位置的确定企业中变电所是工矿企业供电的枢纽。
正确确定变电所的位置，对工矿企业供电系统的合理布局既提高供电可靠性，经济技术和供电质量都有重要的关系，因此变电所位置应根据工矿负荷的大小分布的特点及内部环境特点等因素进行综合分析，经技术确定后一般在确定变电所位置时应遵循以下几项原则；1、变电所位置应尽量靠近负荷中心，以减少配电线路长度，降低电能损耗和电压损失。
2、不占或少占农田；3、交通运输要方便，以利于变压器等大型设备的运输和消防车量进出；4、进出线要方便，尽量避免线路相互交叉和跨越，架空线路走廊与所址同时确定；5、具有适宜的地质条件，有利于防止地下水，雨水和洪水浸淹措施；6、应考虑与临近设施的相互影响，远离震动的设备和易燃易爆的场所，应尽量避开污染源，否则应采取防污设施；7、应与其他工艺建筑物保持足够的防火距离；8、应留有扩展的余地，不妨碍工厂或车间的发展。
根据以上选址原则，漳村变电所的选址如下图1-1：图1-1 漳村变电所选址图Fig.1-1 Zhang Village substation site map1.3 设计目的及要求本次设计的目的是把从电力系统接受的电能，合理的分配到各用电地点，基本原则是在保证供电可靠，安全，质量好的前提下，以最简单的方式合理得分配并充分利用电能。
本次设计符合国家各项技术经济和有关规程，规范和规定。
本次设计的内容和步骤大致如下：⑴根据变电所取得电源情况和用电负荷情况，并适当考虑周围负荷的发展情况，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所的台数与容量、类型；⑵选择变压器主接线方案及高低压设备的进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置；⑶按要求写出设计说明书，绘出设计图纸。
2 变电所负荷统计、主变压器选择精选资料2.1 变电所的主结线变电所的接线方式也是一重要环节，起接线从安全、可靠、灵活、经济等方面出发。
安全：就是要按照国家的标准和规范，正确选取电气设备及正常情况下监视系统和故障情况下的保护系统，考虑各种人身保障的技术措施。
2.1.1 变电所主变压器一次侧接线方式变电所的主结线是由各种电器设备及其连接线组成的。
担负着接受、变换、分配电能任务，它是工矿业供电枢纽。
主接线与供电的可靠性，操作运作的灵活性，安全性和经济性有着密切的关系。
它与电源电路、电压、负荷的大小、级别以及变压器的台数，容量等因数有关。
根据煤矿地面高压供电设计技术规定；有两回进线的终端变电所且单台主变压器不超2000KVA时，宜采用桥式结线。
因此本次设计采用桥式结线。
桥式结线可分为：全桥、外桥、内桥三种。
其各自特征如下：⑴全桥结线：其特点是线路侧、变压器侧和母线桥上都装有断路器，故其操作运行灵活，适应性强不论是切换变压器还是切换线路都可方便进行，并易发展成单母线分段结线。
但所用设备多，投资大，占地面积大(见图2-1)。
⑵内桥结线：其特点是在变压器和母线之间只设隔离开关，不设断路器，因而投资和占地面积少应保持切换线路方便的优点，但由于变压器侧没有断路器，因而切换变压器不方便，适用于电源进线长线路故障可能性大，变压器负荷较平稳切换次数少的变电所（见图2-2）。
⑶外桥结线：其特点是电源进线端不设断路器只设隔离开关，这种接线比外侨还少两隔离开关，因而投资和占地面积更少切换变压器方便，且易过渡到全桥结线，但切换线路线不方便因此适用于电源线路短，故障与检修机会很少，变压器负荷大且需经常切换的变电所（见图2-3）。
根据以上对桥式结构的比较，加上本矿的具体情况，进线线路较短，以及全矿以后的发展，本次设计的主接线形式选择：外桥结线。
图2-1 全桥接线图2-2 内桥接线图2-3 外桥接线Fig.2-1 Full-bridge Fig.2-2 Internal Bridge Fig.2-3 Outer BridgeConnection Connection Connection2.1.2 变电所变压器二次侧接线方式二次侧接线是根据测量、控制、保护和信号显示的要求，表示二次设备互相连接关系的电路。
母线制有三种方式：单母线制，单母线分段制，双母线制。
单母线制：一回进线只能用单母线制，可靠性和灵活性低，发生故障将影响全部负荷的用电，直到故障全部清除为止。
一般只用小容量生产。
维护时需要停止这个系统的供电（见图2-4）。
单母线分段制：在两回进线下，就可以实现，其间使用隔离或断路器分段。
变电所两精选资料条电源进线，分别接于两段母线上，每一段出线只能接在一段母线上。
在母线故障时，该段上的出线全部断电，为防止母线故障而采用这种接线方式的煤矿变电所，其一、其二级重要用户，必须接在两段母线上的环式系统成双回路来供电（见图2-5）。
其缺点是当发生故障时，电源只能通过一回线供电，功率较低，从而使部分用户停电；当分段进行维护时，该段重要用户就失去了备用。
双母线制：当工厂负荷大，但重要负荷较多，以致使馈电回路太多，采用其他母线制有一定的苦难，此时可以考虑采用双母线制。
变电所每条进、出线，通过隔离开关可以接在任何一条母线，两条母线之间用断路器进行连接。
因此，无论那一段电源在母线同时发生故障时，都不影响对用户的供电。
这种连线方式多用于大容量的枢纽变电所（见图2-6）。
其缺点是母线隔离开关用作操作电器，操作失误会引起母线短路，导致严重后果。
另外，母线隔离开关数目增加，连锁机构复杂，有色金属消耗增多；配电装置结构复杂，造价高。
图2-4单母线制Fig.2-4 Single busbar systemQF1QF2 QS QF1QF2QF图2-5单母线分段制Fig.2-5 Single busbar system图2-6双母线制Fig.2-6 Double busbar system为了保证供电系统的安全与可靠性，同时，考虑投资成本与技术上的要求和在操作与设备方面的各项要求综合起来，比较以上三种接线方式，单母线分段制与其他两种母线制相比，所用设备较少，投资少，系统简单，操作安全，并有一定的供电可靠性，适用于出线回路不很多，母线故障可能性较少的变电所，作主接线。
一般来说，矿井变电所多采用这种接线方式。
所以综合矿山生产的要求和其实际环境，本设计选择单母线分段制作为变电所主要变压器的二次侧接线方式。
2.2 负荷统计负荷计算是为电气设备、输电导线和继电保护装置的选择提供重要的计算依据，负荷计算方法有很多，如需用系数法、提二项式法、利用系数法、单位产品电耗法等，本次毕业设计采用需用系数法来计算负荷统计。
2.2.1 供电负荷分级根据用电设备在工艺生产中的作用，以及供电中断对人身和设备安全的影响，电力负精选资料荷通常可分为三个等级：一级负荷：为中断供电将造成人身伤亡，或重大设备损坏难以修复带来极大的政治经济损失者。
一级负荷要求有两个独立电源供电。
井花沟矿属于国有能源部门，其中断供电将有可能造成人员伤亡及重大经济损失，属于一级负荷。
二级负荷：为中断供电将造成设备局部破坏或生产流程紊乱且需较长时间才能恢复或大量产品报废，重要产品大量减产造成较大经济损失者。
二级负荷应由两回线路供电，但当两回线路有困难时（如边远地区）允许由一回架空线路供电。
三级负荷：不属于一级和二级负荷的一般电力负荷，三级负荷对供电无特殊要求，允许长时间停电，可用单回线路供电。
漳村矿属于比较重要的矿井生产区，因此依据生产要求，电力负荷均为一级、二级负荷。
2.2.2 负荷计算漳村变电站的负荷统计见表2-1所示，均为6kv。
