北京精雕50系统测头使用讲解资料[文字可编辑]
精雕软件教程
精雕软件教程1. 运行雕刻机精雕软件（JDPaint）之前先运行NC路径转换器（NCserver）2.打开精雕软件3. 输入图片点击【文件】——【输入】——【点阵图像】——找到要刻的灰度图（一般为bmp格式）——打开4.调整图片大小选中图片——点击【变换】——【放缩】——设置合适的尺寸——确定5.生成浮雕曲面点击【艺术曲面】——【图像纹理】——【位图转成网格】——点击图片——设置合适的曲面高度6.Z向变换将图片拖至其他位置与网格分离——选中网格——点击【虚拟雕塑工具】——点击【模型】——Z向变换——点击将高点移至XOY平面7.做路径点击【选择工具】——选中网格——点击【刀具路径】——【路径向导】——选择曲面精雕刻——下一步——选择合适的刀具（刀具库中没有的刀具可以双击其中一把刀具将其参数修改后确定）——下一步（使用维宏控制系统的无需选材料）——将雕刻机雕刻路径参数中的路径间距重新设置（一般将重叠率调至20%-35%）——完成8.输出路径拉框选中已经做好的路径——点击【刀具路径】——输出刀具路径——找到要保存的位置并命名后点击保存———ENG文件格式选择ENG4.x，输出原点处点击【特征点】选择路径左下角——确定——将NC路径转换器的文件头尾设置全部清空——点击【生成】9.将做好的NC文件导入雕刻机控制系统（维宏控制）按照维宏控制操作说明进行操作即可完成雕刻精雕软件教程画图片1.打开精雕软件；2.文件→输入→点阵图像；3.桌面→练习图片→文件类型（jpg）→空白点（右键）→查看（微略图滚动选择）→打开；4.点左键；5.选中后加锁→已选对象加锁→右键；6.绘制→多义线→样条曲线；7.shift+右键用来移动图片；【抓手工具】8.从最高处开始画；9.打开端点（捕捉点）和最近点，其余关闭；10.用L是退一步（线条的返回）；11.用Delete来删除（或用Χ）图像的旋转1.专业功能→图像处理→旋转→（90º逆时针；90º顺时针；180º；自定义角度）任意选适合的→确定→加锁→选择对象加锁；【加选：shift+选择工具；Ctrl键减选；shift+左键：复制；shift+方向键：旋转图片】图像填色前的准备工作图像修剪法1.点编辑内的修剪；2.点修剪部分周围的线条（用左键）；3.在空白处点击一下右键；4.点击所需修剪的线条（左键）；【Alt+8】图像延伸法1.点编辑内的延伸；2.用左键点击一下所需延伸与到延伸处的直线；3.在空白处点击右键；4.用左键再点击一下需延伸的线条；【Alt+9】线条的切断1.用鼠标点击一下所需切断的地方；【Alt+E+K】2.点编辑→切断→用拥有刀子的鼠标点击一下所需切断的部分→点击右键（在空白处）；线条的链接（两条接头没接好）1.点编辑→连接→点屏幕右边的缺省连接→用左键点击两条被连接的线条；对象为同一区域的两条直线的连接；2.点编辑→连接→改变首点连接→用左键点击两条被连接的线条；【Alt+E+J】连接功能1.在左边一节点编工具（可以合并断点、重点、等）新建文件夹1.打开练习图片；2.其他位置→桌面→文件和文件任务；3.创建一个新文件夹；画虚线（一般填颜色时用）1.画虚线→先选颜色上的单线填色→在点击线条按空格键再画；图像填色1.虚拟雕塑工具→选中图片（把图片框起来）；2.模型→新建模型→右边确定；3.模型→调整步长→顶点数（用来控制线条的粗线）顶点数=XY步长（一般150万-200万看电脑来决定）→确定；4.颜色→单线填色→点所需颜色到颜色栏目中选；5.种子填色：①不同的区域要填不同的颜色；②描线业一样不同的区域要把它切断；6.种子填色也可用快捷键：按Ctrl+左键（快速填色）；7.Z是返回键；【只能返回一步】【N：取消颜色；Shift+Z：单线填色；Shift+X：种子填色】限高保低如我做4毫米，量比如6毫米，应限高保低→到选项→限高保低→限高填上→确定冲压1.选好填色后的图片；2.塑雕→冲压→右边的颜色（外）一般为黄色→冲压深度（一般3-4毫米看客户的需求而定）；3.按鼠标键点底色（黄色）一下同时按Shift键，把黑的颜色扫一遍（左键）→右键结束；4.选项→地图方式显示（有颜色图像=选项的图形方式显示）；5.雕塑→去料→限高（不一定）→颜色模板（颜色内）；6.按Shift键把鼠标放在最高的地区内；7.Ctrl+右键是对去料过的高度（深度浅的查看）；8.返回按鼠标右键到俯示图；9.F12全屏观察；【冲压：Shift+R ; 去料：Shift+W ; 堆料：Shift+Q ；磨光：Shift+E】刀的区别1. H—对刀的现实与隐藏2. E—隐藏线条与线条显示；3. R—隐藏模型；4. N—取消颜色；5. G—隐藏颜色；6. Z—可返回一片；7. Shift+B—看到图形Shift+N—地图方式显示；8. A—指刀的直径（圆圈）放小S—指刀的直径（圆圈）放大；9. Q—指刀的浅度W—指刀的深度；10. D—指刀的窄度F—指刀的宽度；注意如下：1.如果冲压错误了，再重新回到冲压→颜色内→按住Shift键用左键点击一下所需区域；2.如果去料错了要重新开始：雕塑→冲压→右边的颜色内→冲压深度（如3mm```）→按住Shift键点击一下左键，松开Shift再点一下左键→右键结束；3.如图在进了模型后跑掉图片→右边上的眼睛点一下；4.如两种颜色有毛刺时→雕塑→冲压→颜色无效；颜色被取消后补修的方法注意：取消颜色→N键步骤：1.先把窗口缩小到下面的任务栏中；2.打开以前那幅有颜色的图片→模型→存为位图→保存（打名字）→右边确定→关掉这个窗口；3.打开失去颜色图片的窗口→模型→加载模型颜色→打开刚才所保存的图片；三角刀1.导动—导动去料；如果全部集合，先点线一条另按（Shift+左键）点完叶茎的线→导动去料→调好刀的深浅→右边颜色模板内→笔画类型选好→中茎点依稀；如果不集合：导动去料→调好刀的深浅→右边颜色模板内→笔画类型选好→再选中线条（按Shift+左键）点一下直到点完为止；如果想把所有的线条方向调成同意方向，可以如下操作：变换→调整方向磨光（也就是打磨）1.效果→磨光→高度模式：任意选（1.去高补低2.反补低3.反去高）→颜色模（颜色内）→磨光力度挡住：任意选（1.慢（细）```5.快（粗））；2.如叶子一般要保留硬边；祥云浮雕1.祥云浮雕（必须有颜色）→几何；2.高度（不能大于板的厚度如3mm）相当于你填的数字；3.基高（不能大于板的厚度如3mm）且小于高度；4.拼合方法→关闭→反在流动层上比较→点两边线条点左键（右键）；5.没有冲压可用取高（可做取代：两边低、中间高）；6.冲压过用取代（也可用切除、取低、叠加）；1.取代：1.中间高、两边低→左键（先点中间，再点两边）→确定；2.一边低、一边高→左键（先点高（中间）再点低）→确定；冲 2.取高：1.两边高、中间低→点中间，再点两边（不过高度用负数如高-0.8；基高 2.2，总板厚度是3mm）；压 3.叠加：1.一般叠加（基高填底的数字）高度不填；2.高度填的话（要用负数），中间低，两边高—先点中间，再点两边；过 4.取低：1.先切断同一区域的线条（先点低再点高）效果为一边高，一边低；5.切除：1.切取跟取高，取代恰好相反，材料越去多的是低；用 2.两边高，中间低不用填基高（为0）只填高度（一般点高线）；7.祥云浮雕卡位的话按空格键一下；8.注意：1.不重叠的叶子，基高或高由自己填；2.重叠号几个就要分出基高，比如（2片叶子基高是1.5，高度为0.8可中间低，两边高一先点中间后点两边）要低于前片叶子基高和高度（第1片基高为2，高度为1）；3.祥云有些不能做，用去料之后用磨光，保留硬边；注意：在未冲压过并用祥云时基高为0，只填高度用叠加；博古（门窗比较多直线多）1.导出图片→绘制→直线→在到视图里的端点，正交捕捉点打开→画在博古上（外围尺寸在原图的边框上）；2.再在点一下绘制下面的“+”直线→再点绘制→直线→刚才的端点上画一条直线（稍长点）；3.测量→两条角度→分别点两条直线（从上到下拉）→看下面的角度（两直线夹角）；4.选中图片（点击一下）→专业功能→图像处理→旋转→自定义制度→填入刚才测量的角度→再选角度（顺或逆）→确定→右边加锁→已选图像加锁→点右下角的矩形框在博古上框；5.测量→距离→测量所画矩形到博古线条的距离→编辑→单线等距→偏移距离（填好测量的数字）→确定；（出现小箭头上点上，下点下）6.再测量→距离→点花的距离→编辑→单线等距离偏移距离→确定；（出现小箭头上点上，下点下）7.绘制→直线→画两条垂直线（90º）交叉线条（+）→编辑→单线等距（如1.6mm测量距离）→次数（7）→确定→分别点直线如箭头，竖线（总共有8次）；8.编辑→单线等距→次数（5米）→确定（总共6次）；9.把线条全部集合→按Shift链一次完成再点一下集合→给线条上色；10.把线条全部移到与博古相应的位置→按左键结束；11.绘制→直线（垂足点打开其余关闭）→照着博古画线条（要一笔画成）→再点画好图形集合→移到空的地方→删除线条；12.编辑→单线等距→偏移的距离（如1.6mm）→1次→确定→点直线再点箭头；13.在图形上画直线→再单线等距（改为一半）如16/2（0.8mm）→确定→点直线朝箭头→延伸→再把图形（集合）→变换→平移→右边的复制图形（打√）→从最左边到右边拉拉完为止；14.也可用把图形（集合）完→变换→列阵→矩形列阵想填几个就填几个→确定；15.图形集合→变换→复制图形打√→等中点出来往上拉复制了四个；16.再把复制好的图形→到编辑修剪长出来的线条→用直线→确定线条；17.把线条集合→变换→尺寸等同→确定→点线条→水平尺寸等同→确定→【Y】对齐→组合对齐→点线条→中心打√→顶部√→确定；18.集合→变换→镜像（找中点）点一下拉一点（直线）→上下复制好了；19.先把图形复制5个（四个好了）→变换→平移（往后拉一个直到端点出来）；20.集合（按点）→微调角度（90º）→Shift+(↓)键→把图形移下来；21.绘制→直线换两个直线→编辑→单线等距→确定→点直线朝下→再把没用的线条取消→把两条直线集合点；22.变换→尺寸等同→对齐→组合对齐→再点一下内线→点线→等同方向→竖直尺寸等同→确定→图形对齐（打中心√）→右边打√→确定→集合→变换→镜像→找中点→镜像到左边即可；23.再剪修和延伸（四个角落）；24.再删除博古线的外框（第三条）；注意：1.博古线一定要集合才行；2.可以用编辑里的链接；3.博古也要→变换→放缩；25.用多义线与镜像画完中间部分（也可用直线，测量）26.画椭圆时，要打开圆角矩形在多义线找三点弧，要关掉“+”在节点编辑工具（合并断点）；区域浮雕（不用颜色）shift+D1.雕塑→区域浮雕→填上基准高度任意（如2）也就基高→颜色无效→取高→点中间在点外线；2.区域可以不用颜色，基准高度为0，用叠加可避免毛刺，高度任意（如2）只读高度；注：区域浮雕必须一个区域里面，要是一个整体线条，必须连接和集合，不能有重点，断点才能做（先点节点编工具→自交点，断点，结束没问题了再做）有两点重叠时先融合节点，不能有多余点，需删除如果是在两个线框里做，需要先将两个线条集合在做扫琼面时，则往往相反，需将所有线条切断扫琼面（出外框的线条）1.扫琼面不用填颜色;2.线条一定要切断；3.在外围的博苦线随便画一条直线→单线等距→自己决定（比如基高0.5，高度2.5，总共3mm，一般里面的线高）4.再用多义线划线的高低（也就是形状）2.5高，0.5基高，虚线自己定5.集合（移出）形状→把框的内外四角切断→变换→调整方向→几何→扫琼面→轨迹线填上（上点一下外框，再点一下内框线）→截面线点上（点拼中间）→再到画多义线的线条点一下→截面基点里（左下）→截面高度效果（√）等高（或不等高）→拼合方式（取高）→颜色无效6.上面复制到下面的话→打开特征→对征特征→对称方式里→上下部分对称（如果中间没有东西也可用上下完全对称）→再点一下做好的那一面内线即可在进入扫琼面时，需先做一个样本，相当于是“放样”要注意线条方向相同在第二次做外围框扫琼面时，截取轨迹的顺序要与第一次相同对象特征：如果是左右相同，已做好左边，只需选择左边部分对称并可，上下也是同一个道理在做特征里面的矩形阵列时，横向纵向间距为1的距离圆形阵列1.绘制直线→两点直线→画一条直线（打开正文）捕捉端点→点（田）再画一条直线→测量→两线角度→选中→专业功能→图形处理→旋转→自定义任意，写（如0.9测量出来的数字）→捕捉线如在下点顺时针（如在上点逆时针）→确定→加锁→已选好图像加锁;2.按原图画一个两点圆→编辑→单线等距→再画一个矩形框→量一下框的距离→变换→放缩→横向尺寸和纵向尺寸填一样→确定3.选外框→对齐→组合对齐→点一下外圆→中心（√）→中心（√）→确定；4.角对角画一条线（+）【角度直线】打开端点，最近点，其它关闭→再画中心圆（用两点圆）→测量→单线等距→画一条对角线→再点出右下角的画梅花→圆弧星型和双半径显示打√→圆（用两点圆画梅花心）→绘制→多义线画洋花→画好的半个就镜像（平移复制打√）→集合线条→绘制→直线→角度直线→找出中点，点一下→填上右下角（126°）度按Enter确定键（交点打开）其它关掉（角度直线）5.画好半个镜像成一个→变换→阵列→圆形阵列→删除原始图形（√）→角度间距填72°→复制数目 5→确定→找出圆的中心点，点一下即可（圆心打开，其它的关闭）；6.选中图形→虚拟雕塑工具→填上画好一个的颜色→用样云和区域做好→做（）时，填基高（1.5）高度（1.2）→先点中间再点内边→右键结束；7.（0）（）做小圆→基高（1.8）高度（1.2）就是不能超过3毫米→用叠加。
测头使用基本操作流程
雷尼绍工件测头使用标准作业流程雷尼绍提供的机床工件测头是精密的高价值的找正检测装置，使用测头进行测量是需要执行相关的测量程序，使测头在主轴上沿相应的机床路径行走来实现的，而机床的运行又是速度快、刚性强的动作，此外，工件和夹具的情况又是各不相同，因此，在使用操作测头进行测量的过程中需要注意正确性、安全性及测量的实际工艺性。
测头使用的基本原则1、一般情况下，请将测头保留在刀库中，除特殊情况外，不要将测头从刀库中取下；如有特殊情况必须取下测头，则在将测头重新装回刀库后，必须重新对测头进行标定，否则将影响测量结果的准确性；注意：刀具必须放回到原始的刀位中，否则在测量、加工中将有造成撞刀或测头撞毁的风险！2、一般情况下，使用测头的设备不要随意更换加工工件品种；如果确实需要更换加工工种，则必须有经过Renishaw测头使用培训的、对新工件的测头测量程序十分了解的人员来作业，在试做完一个零件完整无误后方可正式量产作业；注意：需检查确认新工件加工测量程序中使用的坐标系(如：G54，G55等) 的原点机械坐标位置值的正确性！否则在测量、加工中将有造成撞刀或测头撞毁的风险！3、一般情况下，不要随意对刀补值及工件坐标系进行编辑修改操作，如需进行此类操作，最后需确认测头相应的刀补值以及测量程序中使用的工件坐标系原点值是否有由于误操作造成的错误改动。
如有误操作造成的错误改动，需改回正确的数值，否则将有造成测头撞毁的危险！4、若信号接受器（OMI）没有故障，请务必不要将接受器从机床上拆下，否则，若该机床仍然使用测头测量将很可能造成测头撞毁；另外，再次恢复接线也可能出错，造成不可预料的后果！5、使用测头测量时，切削进给速度的倍率需置于100%，否则测量的精确性将可能受到一定的影响；6、一般情况下，不要对变量进行编辑，否则可能的误操作将造成相关数据的改动，影响测头的测量精度；7、由于是量产加工，工件品种单一，工装夹具定位工件位置稳定，可能的话，建议将所有包含测头测量的加工程序均设为“写保护”，以保证不会因误操作致使程序数据变更，形成潜在的安全隐患；8、若程序在执行测量的过程中出现意外停机，需复位设备，然后手动将测头抬至相当的安全高度后，重新从头开始执行程序！否则，将有测头撞击的危险!9、若程序在执行加工的过程中出现意外停机，建议将该工件报废，若需要重新加工，必须只执行程序的加工部分，若仍然执行了程序测量的部分，则可能会出现测头报警、撞刀或工件最终尺寸不合格的情况；10、对设备进行过大的维护维修后，特别是涉及电控柜布线、接线的维护后，重新开机后必须确认检查测头的功能是否依然有效；方法：在MDI模式下，M06指令调出测头后；先单独执行M450; 检查测头是否被打开；若测头灯亮，则再执行G91G132X100.F20; 在运行期间用手触碰测针，检查是否X轴停止动作。
精雕设备操作规程(3篇)

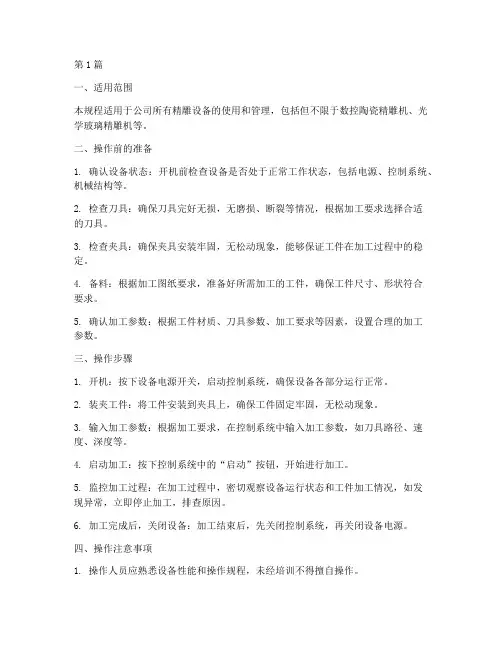

第1篇一、适用范围本规程适用于公司所有精雕设备的使用和管理，包括但不限于数控陶瓷精雕机、光学玻璃精雕机等。
二、操作前的准备1. 确认设备状态：开机前检查设备是否处于正常工作状态，包括电源、控制系统、机械结构等。
2. 检查刀具：确保刀具完好无损，无磨损、断裂等情况，根据加工要求选择合适的刀具。
3. 检查夹具：确保夹具安装牢固，无松动现象，能够保证工件在加工过程中的稳定。
4. 备料：根据加工图纸要求，准备好所需加工的工件，确保工件尺寸、形状符合要求。
5. 确认加工参数：根据工件材质、刀具参数、加工要求等因素，设置合理的加工参数。
三、操作步骤1. 开机：按下设备电源开关，启动控制系统，确保设备各部分运行正常。
2. 装夹工件：将工件安装到夹具上，确保工件固定牢固，无松动现象。
3. 输入加工参数：根据加工要求，在控制系统中输入加工参数，如刀具路径、速度、深度等。
4. 启动加工：按下控制系统中的“启动”按钮，开始进行加工。
5. 监控加工过程：在加工过程中，密切观察设备运行状态和工件加工情况，如发现异常，立即停止加工，排查原因。
6. 加工完成后，关闭设备：加工结束后，先关闭控制系统，再关闭设备电源。
四、操作注意事项1. 操作人员应熟悉设备性能和操作规程，未经培训不得擅自操作。
2. 操作过程中，注意保持设备清洁，避免异物进入设备内部。
3. 严禁超负荷使用设备，避免损坏设备。
4. 操作人员应穿着合适的防护服装，如手套、眼镜等，确保安全。
5. 严禁在设备运行过程中进行调试、维修等操作。
6. 设备出现故障时，应立即停止使用，并及时上报相关部门进行处理。
五、维护保养1. 定期检查设备各部件，如电机、丝杠、导轨等，确保设备正常运行。
2. 定期清洁设备，包括控制系统、机械结构等，保持设备清洁。
3. 定期检查刀具磨损情况，及时更换新刀具。
4. 按照设备说明书进行定期保养，确保设备处于良好状态。
六、应急处理1. 设备出现故障时，应立即停止使用，并采取相应措施进行处理。
北京精雕50系统测头使用讲解资料精品文档41页
1、修改配置测头相关参数
一、 设置测头信号参数： #1297：测头信号报警开启属性，根据测头品牌修改模板中的相关参数。（马波斯834、雷尼绍578） #1298：测头信号报警关闭属性，根据测头品牌修改模板中的相关参数。（马波斯832、雷尼绍576） 二、 设置测量标定几何参数： #1285：根据实际使用的测球半径进行模板中参数修改。 #1286：根据实际使用的标定环半径进行模板中参数修改。 三、设置测量运动参数： 可以用默认值，也可以根据实际情况进行修改。 v 注意： 1) #1291的值不要超过1000，#1292建议在（#1291/2000~#1291/1000）内修改； 2) #1293建议在20-30 3) 模板“配置测头相关参数”中未提到的参数，不予改动。
X向探测宏程序 G65P9100 X[-#34] R#37 F#1291 S#1292 E#1293 X表示轴的运动；-#34和#34表示轴的运动方向
1、接收器的安装
2、测头组装及打表
3、测头调试说明
4、En3d中测头设置与检测
5、常见故障报警处理
三、规划编辑测头程式思路
四、现场编辑测头程式说明
1、修改配置测头相关参数 2、主程序的修改 3、子程序的修改 4、工件原点坐标的设置 5、程序运行每一个主程序
。如下图
注：Ｓ开始保存编号范围为１～５００ ２．因Ｚ向８点测量，所以复制８次下图 8程序； ３．更改所有程序中#31、#32、#33参数；（＃３１、＃３２、＃３３分别为Ｚ 向８个测量点起始位置的坐标）#31——测量起始位置X 、#32——测量起始位置Y、 #33=0+#35——测量起始位置Z； ４．#601：Z向第一点实际测量值。8个点依次改成#601-#608，测量数据保存编 号也分别改成101-108。
精雕软件教材

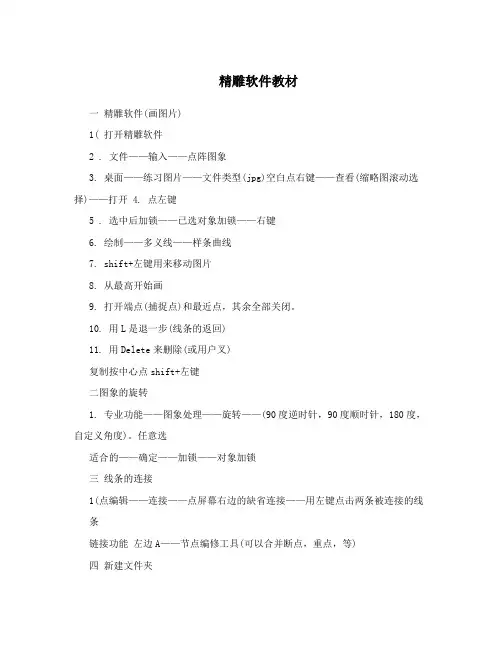

精雕软件教材一精雕软件(画图片)1( 打开精雕软件2 . 文件——输入——点阵图象3. 桌面——练习图片——文件类型(jpg)空白点右键——查看(缩略图滚动选择)——打开4. 点左键5 . 选中后加锁——已选对象加锁——右键6. 绘制——多义线——样条曲线7. shift+左键用来移动图片8. 从最高开始画9. 打开端点(捕捉点)和最近点，其余全部关闭。
10. 用L是退一步(线条的返回)11. 用Delete来删除(或用户叉)复制按中心点shift+左键二图象的旋转1. 专业功能——图象处理——旋转——(90度逆时针，90度顺时针，180度，自定义角度)。
任意选适合的——确定——加锁——对象加锁三线条的连接1(点编辑——连接——点屏幕右边的缺省连接——用左键点击两条被连接的线条链接功能左边A——节点编修工具(可以合并断点，重点，等)四新建文件夹1( 打开2(其它位置——桌面——文件和文件任务练习图片3( 创建一个新文件五画虚线(一般填颜色时用)画虚线——先选颜色上的单线填色——在点击线条时按一下空格键再画——再左键连接六图象真色1( 虚拟雕塑工具——选中图片——“(把图片框起来)2( 模型——新建模型——右边确定3( 模型——调整步长——顶点数(用来控制矩齿的大小)顶点数=XY步长(一般150万—200万看电脑来决定)——确定4( 颜色——单线填色——点所需颜色到颜色栏中的调色板中选5( 种子填色不同的区域要填不同的颜色，描线边一样不同的区域要把线切断6( 种子填色也可用快捷键。
按ctrl+左键(快速填色)7( Z是返回键1单线填色和种子填色不一样时按Shift+左键——点线条(左键)七限高保底如做4毫米却有5毫米，应限高保底——到选项——限高保底——限高填上4毫米——确定八线条调整(1) 图象修剪法1( 编辑——修剪2( 点修剪部分周围的线条(左键)3( 在空白处点击一下右键4( 点击所需修剪的线条(左键)(2)线条延伸法1( 编辑——延伸2( 用左键点击一下所需延伸与到延伸处的直线3( 在空白处点击右键4( 用左键再点击一下需延伸的线条(3)线条的切断1( 用鼠标点击一下所需切断的地方2( 点编辑——切断——点所需切断的部分——空白处点右键九(冲压去料1(选好填色后的图片2( 雕塑——冲压——右边的颜色(外)一般为黄色——冲压深度一般为3-4毫米(看客户的需求而定)3( 按鼠标左键点底色(黄色)一下，同时按shift键，把其它颜色扫一遍(左键)——右键结束4( 选项——地图方式显示(有颜色的图象=选项内的图形方式显示5( 雕塑——去料——限高(不一定)颜色模板(颜色内)6( 按shift键在要去料的那里左键点一下就可以去料7( Ctrl+右键是对去料过的高度和深浅度的查看(翻转查看)8( 返回按右键到俯视图9( F12全屏观察十:刀的区别1.H---对刀的显示和隐藏;2.A------隐藏线条和线条显示3.R----隐藏模型;4.N-----取消颜色5.O---隐藏颜色 :6.Z----可返回一步(上一步)7.A---指刀的直径(圆圈)放小S—指刀的直径(圆圈)变大 9.Q----指刀的浅度 10.D---指刀的窄度W----指刀的深度 F-----指刀的宽十一:1,如果冲压错误了，再重新回到冲压---颜色内---按住shift键用左键点击一下所需区域。
北京精雕软件操作教程

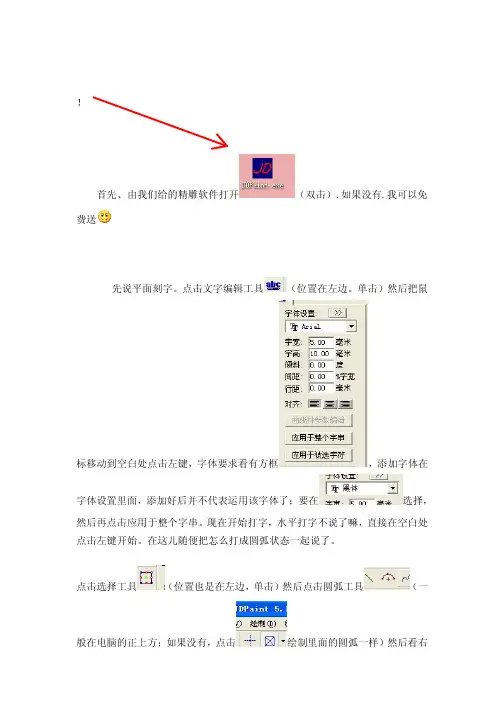

！首先、由我们给的精雕软件打开（双击）.如果没有.我可以免费送先说平面刻字。
点击文字编辑工具（位置在左边。
单击）然后把鼠标移动到空白处点击左键，字体要求看有方框，添加字体在字体设置里面，添加好后并不代表运用该字体了；要在选择，然后再点击应用于整个字串。
现在开始打字，水平打字不说了嘛，直接在空白处点击左键开始。
