沪粤版九年级物理 17.2 探究电动机转动的原理教学课件
场中导体运动方向 运动方向也发生
发生了改变。
了改变。
讲授新课
归纳与小 结
1.通电导线在磁场中要受到力的作用。
2.通电直导线在磁场中受到力的方向与电流的方向、 磁场的方向有关。
问题
实验中的直导线运动一段距离就会离开场，很难 持续地运动。那么线圈可以持续地转动吗？
讲授新课
演示实验
通电线圈可以在磁场里转动 过一定角度，但不能持续转动。
讲授新课
想想做做
如果在线圈越过平衡位置后停止对线圈供电，由于 惯性，线圈继续转动。转动半周后再继续供电，线圈不 就可以持续转下去了吗？
学做小小电动机。
讲授新课
想一想
如果在线圈转动的后半周，不是停止给线圈供 电，而是设法改变后半周的电流方向，使线圈在后 半周也获得动力，线圈不就能转得更平稳了吗？
讲授新课
九年级物理（沪粤） 教学课件
第十七章 电动机与发电机
17.2 探究电动机转动的原理
导入新课
讲授新课
课堂小结
随堂训练
导入新课
电动机通电后为什么能够转动呢？
车床
水泵
电风扇
电力机车
洗衣机内部
导入新课
学习目标
1.知道磁场对通电导线的作用，及其影响因素。 2.知道电动机的结构及其工作原理。 3.知道换向器的作用。
二 换向器的作用
通电线圈受磁场力作用，开始顺时针旋转。通电线圈刚 过平衡位置，换向器自动改变线圈中的电流方向。通电线圈 转过平衡位置后，在磁场力的作用下继续顺时针转动。
讲授新课
通过换向器可以使线圈中电流每半周改变一次。
电刷 换向器
两个 铜半环
讲授新课
直流电动机的结构
粤沪版物理九下《电动机转动的原理》课件
粤沪版物理九下《电动机转动的原理》课件xx年xx月xx日•教学内容与目标分析•教学方法与手段介绍•教学内容处理与安排•教学过程及设计意图目•板书设计及意图说明•教学反思及改进方向录01教学内容与目标分析进一步深化学生对电与磁关系的理解本节课是学生在学习了电磁感应和磁场对电流的作用力等相关知识之后，进一步学习电动机如何利用磁场对电流的作用力实现机械转动。
为学生掌握电动机的实际应用打下基础通过本节课的学习，学生可以更加深入地了解电动机的工作原理，为今后学习和掌握电动机的实际应用打下基础。
本节课的地位和作用过程与方法通过实验探究磁场对电流作用力的规律，观察并分析电动机转动情况；通过小组讨论等形式，使学生掌握分析问题的能力和合作学习的技巧。
知识与技能学生能够掌握电动机的基本工作原理和磁场对电流作用力的规律；能够理解换向器的结构和工作原理；能够了解直流电动机的基本构造和工作原理。
情感态度价值观激发学生对物理学的热爱和探究欲望；通过小组合作等形式，培养学生团结协作的能力和科学素养。
教学目标与要求学生能够掌握磁场对电流作用力的规律和直流电动机的基本构造和工作原理。
教学重点学生能够理解换向器的结构和工作原理；能够了解直流电动机的基本构造和工作原理；通过实验探究磁场对电流作用力的规律，观察并分析电动机转动情况。
教学难点教学重难点02教学方法与手段介绍通过教师系统讲解，使学生掌握电动机转动的基本原理和概念；讲授法实验法案例分析法通过实验演示，让学生观察电动机转动的现象，加深理解；通过对实际案例的分析，让学生了解电动机在现实生活中的应用及意义。
030201使用精美的PPT演示文稿，展示电动机转动的原理及概念；PPT演示通过观看相关视频，让学生更好地理解电动机转动的现象和原理；视频教学利用网络资源，引导学生自主探究电动机转动的应用案例。
网络探究电动机模型：用于演示电动机的结构和转动过程；磁铁、线圈等实验器材：用于实验演示；PPT课件、视频素材：用于多媒体教学。
探究电动机的转动原理ppt3 粤教沪科版优质课件优质课件
基本构造
①一对异名磁极，②矩形 线圈 ③A、B是电刷 作用：与半环接触，使电源 和线圈组成闭合电路。
④E、F是换向器（两个半圆铜环）： 作用：及时改变线圈中的电流方向，使受力方向总是
相同，线圈一直转动下去。
工作过程
直流电动机的基本工作原理
• 通电导体在磁场中受到力的作用使线圈 转动，同时用换向器及时改变线圈里的 电流方向，以保持线圈的持续转动。
10 、在通往成功的道路上，只有勤奋刻苦，努力拼搏的人才能够弥补自己的不足，超越平庸，取得最后的胜利。 9 、有时，成功就在我们眼前，但却被我们所忽略，以致最终地丧失。把握眼前，坚持做好每件事，那么，成功将会离我们越来越近。 10 、如果你岁之后，花的钱还是伸手向父母要的，那么你的满身名牌只能衬托出你的无能。 5 、每个人在成功之初都会遇到各种困难。但失败是成功之母，只有经历失败的洗礼，才能有丰富的成功。要珍惜每个人的态度，再平凡的人也有自己的主见，也会决定你的质量。 7 、一个获得成功的人，从他的同胞那里所取得的，总是无可比拟地超过他对他们所做的贡献。 14 、心态安好，则幸福常存。有梦想，就要坚持扞卫它。人生是一场又一场离开，熟悉的陌生的，曾走近又走远的。当你真心相信一切都会好的时候，一切就会真的好了。你的目光所及，就是 你的人生境界。总是看到比自己优秀的人，说明你正在走上坡路;总是看到不如自己的人，说明你正在走下坡路。 5 、诚实就如埋藏在泥土里面的果实，谎言犹如枝头上妖艳的花朵。虽然谎言能给人暂时的美感，但它的枯萎是不可避免的，而诚实会在那里生根发芽。 2 、赢家总有一个计划，输家总有一个借口。 18 、须交有道之人，莫结无义之友。饮清静之茶，莫贪花色之酒。开方便之门，闲是非之口。 3 、听着一首歌，反反复复，琢磨不透，自己在想什么?难道真的爱她么?可为什么说不出口呢，爱情就是买卖，看透就好。痴情的人不会有真爱、让这一切随风，吹到天涯海角。不要再让我见到 ，对你，既然说不出，那就模模糊糊。或许，这样最好，谁都不会太累。
①一对异名磁极，②矩形 线圈 ③A、B是电刷 作用：与半环接触，使电源 和线圈组成闭合电路。
④E、F是换向器（两个半圆铜环）： 作用：及时改变线圈中的电流方向，使受力方向总是
相同，线圈一直转动下去。
工作过程
直流电动机的基本工作原理
• 通电导体在磁场中受到力的作用使线圈 转动，同时用换向器及时改变线圈里的 电流方向，以保持线圈的持续转动。
10 、在通往成功的道路上，只有勤奋刻苦，努力拼搏的人才能够弥补自己的不足，超越平庸，取得最后的胜利。 9 、有时，成功就在我们眼前，但却被我们所忽略，以致最终地丧失。把握眼前，坚持做好每件事，那么，成功将会离我们越来越近。 10 、如果你岁之后，花的钱还是伸手向父母要的，那么你的满身名牌只能衬托出你的无能。 5 、每个人在成功之初都会遇到各种困难。但失败是成功之母，只有经历失败的洗礼，才能有丰富的成功。要珍惜每个人的态度，再平凡的人也有自己的主见，也会决定你的质量。 7 、一个获得成功的人，从他的同胞那里所取得的，总是无可比拟地超过他对他们所做的贡献。 14 、心态安好，则幸福常存。有梦想，就要坚持扞卫它。人生是一场又一场离开，熟悉的陌生的，曾走近又走远的。当你真心相信一切都会好的时候，一切就会真的好了。你的目光所及，就是 你的人生境界。总是看到比自己优秀的人，说明你正在走上坡路;总是看到不如自己的人，说明你正在走下坡路。 5 、诚实就如埋藏在泥土里面的果实，谎言犹如枝头上妖艳的花朵。虽然谎言能给人暂时的美感，但它的枯萎是不可避免的，而诚实会在那里生根发芽。 2 、赢家总有一个计划，输家总有一个借口。 18 、须交有道之人，莫结无义之友。饮清静之茶，莫贪花色之酒。开方便之门，闲是非之口。 3 、听着一首歌，反反复复，琢磨不透，自己在想什么?难道真的爱她么?可为什么说不出口呢，爱情就是买卖，看透就好。痴情的人不会有真爱、让这一切随风，吹到天涯海角。不要再让我见到 ，对你，既然说不出，那就模模糊糊。或许，这样最好，谁都不会太累。
探究电动机转动的原理课件沪粤版物理九年级下册(共32张PPT)
C．电动机的线圈转动1周的过程中电流方向改变4次
D．电动机中的线圈转动是利用了惯性，所以线圈质量越大越好
解：A、电动机工作过程中，消耗的电能大部分转化为机械能，但也有少部 分转化为内能，故A错误； B、电动机工作过程中，线圈在磁场中切割磁感线，因此在线圈中也产生感 应电流，故B正确； C、电动机工作过程中，线圈中的电流方向周期性变化，转一周电流方向改 变2次，故C错误； D、电动机中的线圈转动是利用了惯性，但线圈的质量不能太大，太大启动 时也困难，故D错误． 故选B．
典例精析
练习1
如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动 起来．关于这一现象的说法．不正确的是（ C ） A．导体ab运动方向与电流方向和磁场方向有关 B．电动机是利用这一现象来工作的 C．发电机是利用这一现象来工作的 D．在该现象中，电能转化为机械能
课堂探究
二、换向器的作用
（4）保持电流方向不变，改变磁场方向，导体AB的运动方向是否改变？
现象： 导体运动方向发生改变； 说明 ：受力方向与磁场方向有关。
结论：通电导体在磁场中受到力的作用，力的方向与电流方向、磁场方向有关。
课堂探究 N
伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面 内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电 流方向。那么大拇指所指的方向就是通电导体受力方向。
在探究“通电导体在磁场中受力方向与电流方向的关系”时，控制磁场方向不变的探究方法与下列哪个相同（ ）
如图甲所示，将一对用软磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件--干簧管，以实现自动控制．某同学自
制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图乙所示为工作原理图．与干簧继电器在工作中所利用的电磁现象无关的是
D．电动机中的线圈转动是利用了惯性，所以线圈质量越大越好
解：A、电动机工作过程中，消耗的电能大部分转化为机械能，但也有少部 分转化为内能，故A错误； B、电动机工作过程中，线圈在磁场中切割磁感线，因此在线圈中也产生感 应电流，故B正确； C、电动机工作过程中，线圈中的电流方向周期性变化，转一周电流方向改 变2次，故C错误； D、电动机中的线圈转动是利用了惯性，但线圈的质量不能太大，太大启动 时也困难，故D错误． 故选B．
典例精析
练习1
如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动 起来．关于这一现象的说法．不正确的是（ C ） A．导体ab运动方向与电流方向和磁场方向有关 B．电动机是利用这一现象来工作的 C．发电机是利用这一现象来工作的 D．在该现象中，电能转化为机械能
课堂探究
二、换向器的作用
（4）保持电流方向不变，改变磁场方向，导体AB的运动方向是否改变？
现象： 导体运动方向发生改变； 说明 ：受力方向与磁场方向有关。
结论：通电导体在磁场中受到力的作用，力的方向与电流方向、磁场方向有关。
课堂探究 N
伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面 内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电 流方向。那么大拇指所指的方向就是通电导体受力方向。
在探究“通电导体在磁场中受力方向与电流方向的关系”时，控制磁场方向不变的探究方法与下列哪个相同（ ）
如图甲所示，将一对用软磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件--干簧管，以实现自动控制．某同学自
制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图乙所示为工作原理图．与干簧继电器在工作中所利用的电磁现象无关的是

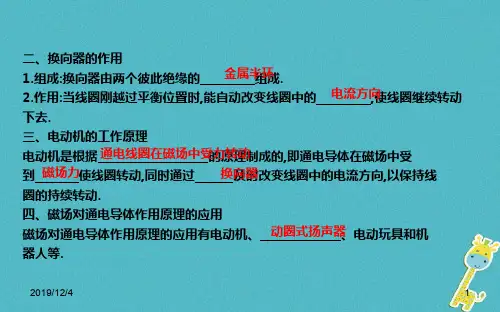

九级物理下册探究电动机转动的原理新版粤教沪版PPT课件
