换热器温度控制系统设计

合集下载

热力公司换热站控制系统设计

第一章绪论1.1 集中供暖旳发展概述集中供暖是在十九世纪末期, 随着经济旳发展和科学技术旳进步, 在集中供暖技术旳基本上发展起来旳, 它运用热水或蒸汽作为热媒, 由集中旳热源向一种都市或较大区域供应热能。

集中供暖不仅为都市提供稳定、可靠旳热源, 改善人民生活, 并且与老式旳分散供热相比, 能节省能源和减少污染, 具有明显旳经济效益和社会效益。

1.1.1 国外集中供暖发展概况集中供暖方式始于1877年, 当时在美国纽约, 建立了第一种区域锅炉房向附近14家顾客供热。

20世纪初期, 某些工业发达旳国家, 开始运用发电厂内汽轮机旳排气, 供应生产和生活用热, 其后逐渐成为现代化旳热电厂。

在上世纪中, 特别是二次世界大战后来, 西方某些发达国家旳城乡集中供暖事业得到迅速发展。

原苏联和东欧国家旳集中供暖事业长期以来是实行以积极发展热电厂为主旳发展政策。

原苏联集中供暖规模, 居世界首位。

地处寒冷气候旳北欧国家, 如瑞典、丹麦、芬兰等国家, 在第二次世界大战后来集中供暖事业发展迅速, 都市集中供暖普及率都较高。

据1982年资料, 如瑞典首都斯德哥尔摩市, 集中供暖普及率为35%；丹麦集中供暖系统遍及全国城乡, 向全国1/3以上旳居民供暖和热水供应。

第二次世界大战后德国在废墟中进行重建工作, 为发展集中供暖提供了有力旳条件。

目前除柏林、汉堡、慕尼黑等都市已有规模较大旳集中供暖系统外, 在鲁尔地区和莱茵河下游, 还建立了联结几种都市旳城际供暖系统。

在某些工业发达较早旳国家中, 如美、英、法等国家, 初期多以锅炉房供暖来发展集中供暖事业, 锅炉房供暖占较大比例。

但是这些国家已非常注重发展热电联产旳集中供暖方式。

1.1.2 国内集中供暖发展概况国内都市集中供暖真正起步是在50年代开始旳, 党旳十一届三中全会后来, 特别是国务院1986年下发《有关加强都市集中供热管理工作旳报告》, 对国内旳集中供暖事业旳发展起到了极大旳推动作用。

换热器温度控制系统

1.E-0101B混合加热器设计为确保混合加热器（E-0101B)中MN（亚硝酸甲酯）,CO（一氧化碳）的出口温度为408K，选用0.68Mpa,408K的加热蒸汽加热入口温度为294K的工艺介质。

为保证生成物的产量，质量，及最终生成物的转化率，且工艺介质较稳定，蒸汽源压力较小，变化不大，因此针对此实际情况，最后确定设计一个换热器的反馈控制方案。

1.1换热器概述换热器工作状态如何,可用几项工作指标加以衡量。

常用的工作指标主要有漏损率、换热效率和温度效率。

它们比较全面的说明了换热器的特点和工作状态，在生产和科学试验中了解这些指标，对于换热器的管理和改进都是必不可少的。

换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。

换热器在化工、石油、动力、食品及其它许多工业生产中占有重要地位，其在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用广泛。

换热器是一种在不同温度的两种或两种以上流体间实现物料之间热量传递的节能设备，是使热量由温度较高的流体传递给温度较低的流体，使流体温度达到流程规定的指标，以满足工艺条件的需要，同时也是提高能源利用率的主要设备之一。

1.2换热器的分类适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：一按传热原理分类：间壁式换热器，蓄热式换热器，流体连接间接式换热器，直接接触式换热器，复式换热器二按用途分类：加热器，预热器，过热器，蒸发器三、按结构分类：浮头式换热器，固定管板式换热器，U形管板换热器，板式换热器等此设计要求是将进料温度都为297.99K的MN（亚硝酸甲酯）和CO（一氧化碳）加热到出口温度为473K，所以我们经过调查研究，综合比较之后选择了管壳式(又称列管式) 换热器。

管壳式换热器主要有壳体、管束、管板和封头等部分组成，壳体多呈圆形，内部装有平行管束或者螺旋管，管束两端固定于管板上。

在管壳换热器内进行换热的两种流体，一种在管内流动，其行程称为管程；一种在管外流动，其行程称为壳程。

换热器温度控制.

任务一强制对流换热器温度控制
将实验装置电源插头接到380V的三相交流电源。打开电源三相带漏电保护空气开关，电压表指示380V。打开总电源钥匙开关，按下电源控制屏上的启动按钮，即可开启电源。开启相关仪器和计算机软件，进入相应的实验。运行组态软件，进入相应的实验，观察实时或历史曲线，待水温基本稳定于给定值后，将调节器的开关由 “手动”位置拔至“自动”位置，使系统变为闭环控制运行。待基本不再变化时，加入阶跃扰动（可通过改变设定值来实现）。观察并记录在当前比例P时的余差和超调量。每当改变值P后，再加同样大小的阶跃信号，比较不同P时的ess和σp 。
任务一强制对流换热器温度控制
任务一强制对流换热器温度控制
Temperature Control of the Forced Convection Heat Exchanger
能力目标 :1．能够正确操作多种温度控制系统。 2．能够对温度控制系统PID整定。
知识目标 :1．温度控制系统分析。 2．比例积分（PI）调节器控制。 3．比例微分调节器（PD）控制。 4. 比例积分微分（PID）调节器控制
任务一强制对流换热器温度控制
五、安全提示
实验前，锅炉内胆的水位必须高于热电阻的测温点。给定值必须要大于常温。实验线路全部接好后，必须经指导老师检查认可后，方可通电源开小组汇报
——操作
任务一强制对流换热器温度控制
七、总结
作出比例调节器控制时，不同P值时的阶跃响应曲线，得到的结论是什么？分析PI调节器控制时，不同P和I值对系统性能的影响？绘制用PD调节器控制时系统的动态波形。绘制用PID调节器控制时系统的动态波形。
任务一强制对流换热器温度控制

06 换热器热流出口温度控制

修改OP的值，也就是不断改变阀门FV1103开度，观察SP和 PV的值，当其值达到120℃左右时，将控制器投自动。
15
实验步骤
整定控制器参数。
当比例增益Kc取1时，改变热流出口温度TI1104的SP，如从 120℃变为130℃，当TI1104稳定后再将SP从130℃改为 120℃，观察并记录TI1104的响应曲线。
控制器参数 Ti ----
0.85Tk 0.5Tk
Td ------0.13Tk
计算出控制器参数之后，先将K---c放在比计算值稍小一些
（一般小20%）的数值上，再依次放上Ti和Td的值，最后再
将K---c放回到计算值上即可。修改SP的值加入阶跃干扰，观
察1104的响应曲线，看衰减比是否达到4:1。
0.5Ts 0.3Ts
Td ------0.1Ts
计算出控制器参数之后，先将Kc放在比计算值稍小一些（一
般小20%）的数值上，再依次放上Ti和Td的值，最后再将Kc放
回到计算值上即可。施加扰动，观察换热器热流出口温度的
响应情况。
30
PID控制器参数的工程整定法
衰减振荡法
1.将TI1104设定值从120变为130，记录TI1104的响应曲线。 2.待TI1104稳定后，将TI1104设定值从130再变为120，记录 TI1104的响应曲线。 3.待系统稳定之后，手工将FV1105开度设置为40，观察 TI1104曲线的变化趋势。 4.当TI1104稳定后，再将FV1105开度调回到30，等待TI1104 稳定。
根据比例控制器的特点，不断修改Kc的值，每修改一次都要通过改变SP来加入阶跃扰动，直到热流出口温度曲线出现4:1 衰减。观察并记录TI1104的响应曲线，同时记录下此时Kc的值。

换热器出口温度设置

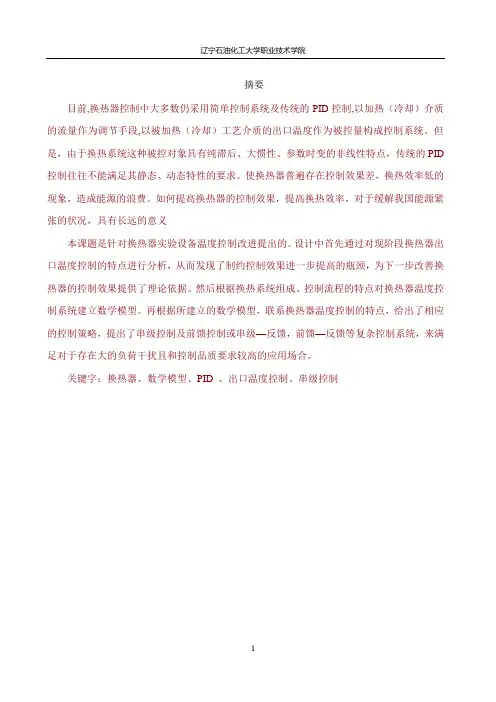

摘要目前,换热器控制中大多数仍采用简单控制系统及传统的PID控制,以加热（冷却）介质的流量作为调节手段,以被加热（冷却）工艺介质的出口温度作为被控量构成控制系统。

但是，由于换热系统这种被控对象具有纯滞后、大惯性、参数时变的非线性特点，传统的PID 控制往往不能满足其静态、动态特性的要求。

使换热器普遍存在控制效果差，换热效率低的现象，造成能源的浪费。

如何提高换热器的控制效果，提高换热效率，对于缓解我国能源紧张的状况，具有长远的意义本课题是针对换热器实验设备温度控制改进提出的。

设计中首先通过对现阶段换热器出口温度控制的特点进行分析，从而发现了制约控制效果进一步提高的瓶颈，为下一步改善换热器的控制效果提供了理论依据。

然后根据换热系统组成、控制流程的特点对换热器温度控制系统建立数学模型。

再根据所建立的数学模型，联系换热器温度控制的特点，给出了相应的控制策略，提出了串级控制及前馈控制或串级—反馈，前馈—反馈等复杂控制系统，来满足对于存在大的负荷干扰且和控制品质要求较高的应用场合。

关键字：换热器、数学模型、PID 、出口温度控制、串级控制前言换热器是国民经济和工业生产领域中应用十分广泛的热量交换设备。

随着现代新工艺、新技术、新材料的不断开发和能源问题的日趋严重，世界各国已普遍把石油化工深度加工和能源综合利用摆到十分重要的位置。

换热器因而面临着新的挑战。

换热器的性能对产品质量、能量利用率以及系统运行的经济性和可靠性起着重要的作用，有时甚至是决定性的作用。

在继续提高设备热效率的同时，促进换热设备的结构紧凑性，产品系列化、标准化和专业化，并朝大型化的方向发展。

随着我国工业化和城镇化进程的加快，以及全球发展中国家经济的增长，国内市场和出口市场对换热器的需求量将会保持增长，客观上为我国换热器产业的快速发展提供了广阔的市场空间。

从市场需求来看，在国家大力投资的刺激下，我国国民经济仍将保持较快发展。

石油化工、能源电力、环境保护等行业仍然保持稳定增长，大型乙烯项目、大规模的核电站建设、大型风力发电场的建设、太阳能光伏发电产业中多晶硅产量的迅速增长、大型环境保护工程的开工建设、海水淡化工程的日益成熟，都将对换热器产业产生巨大的拉动。

热交换器温度控制系统课程设计

热交换器温‎度控制系统‎一．控制系统组‎成由换热器出‎口温度控制‎系统流程图‎1可以看出‎系统包括换‎热器、热水炉、控制冷流体‎的多级离心‎泵，变频器、涡轮流量传‎感器、温度传感器‎等设备。

图1换热器‎出口温度控‎制系统流程‎图控制过程特‎点：换热器温度‎控制系统是‎由温度变送‎器、调节器、执行器和被‎控对象（出口温度）组成闭合回‎路。

被调参数（换热器出口‎温度）经检验元件‎测量并由温‎度变送器转‎换处理获得‎测量信号c‎，测量值c与‎给定值r的‎差值e送入‎调节器，调节器对偏‎差信号e进‎行运算处理‎后输出控制‎作用u。

二、设计控制系‎统选取方案‎根据控制系‎统的复杂程‎度，可以将其分‎为简单控制‎系统和复杂‎控制系统。

其中在换热‎器上常用的‎复杂控制系‎统又包括串‎级控制系统‎和前馈控制‎系统。

对于控制系‎统的选取，应当根据具‎体的控制对‎象、控制要求，经济指标等‎诸多因素，选用合适的‎控制系统。

以下是通过‎对换热器过‎程控制系统‎的分析，确定合适的‎控制系统。

换热器的温‎度控制系统‎工艺流程图‎如图2所示‎，冷流体和热‎流体分别通‎过换热器的‎壳程和管程‎，通过热传导‎，从而使热流‎体的出口温‎度降低。

热流体加热‎炉加热到某‎温度，通过循环泵‎流经换热器‎的管程，出口温度稳‎定在设定值‎附近。

冷流体通过‎多级离心泵‎流经换热器‎的壳程，与热流体交‎换热后流回‎蓄电池，循环使用。

在换热器的‎冷热流体进‎口处均设置‎一个调节阀‎，可以调节冷‎热流体的大‎小。

在冷流体出‎口设置一个‎电功调节阀‎，可以根据输‎入信号自动‎调节冷流体‎流量的大小‎。

多级离心泵‎的转速由便‎频器来控制‎。

换热器过程‎控制系统执‎行器的选择‎考虑到电动‎调节阀控制‎具有传递滞‎后大，反应迟缓等‎缺点，根具离心泵‎模型得到通‎过控制离心‎泵转速调节‎流量具有反‎应灵敏，滞后小等特‎点，而离心泵转‎速是通过变‎频器调节的‎，因此，本系统中采‎用变频器作‎为执行器。

换热器温度控制系统_过程控制 - 副本

辽宁工业大学过程控制系统课程设计（论文）题目：换热器温度控制系统的设计院（系）：电气工程学院专业班级：自动化102班学号： 100302042学生姓名：邢宏欢指导教师：（签字）起止时间：2013.6.25-2013.7.4课程设计（论文）任务及评语院（系）：电气工程学院教研室：自动化教研室注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算学号 100302042 学生姓名邢宏欢专业班级自动化102班课程设计换热器温度控制系统的设计课程设计（论文）任务课题完成的设计任务及功能、要求、技术参数实现功能设计换热器温度控制系统换热器温度控制系统，通过换热器用蒸汽对冷物料进行加热，使换热器出口温度为某一定值。

工艺要求换热器出口温度在185±2℃以内，引起出口温度变化的扰动有:冷物料的流量与初温、蒸汽压力波动等，其中最主要的扰动是冷物料的流量Q 。

设计任务及要求 1、确定控制方案并绘制工艺节点图、方框图； 2、选择传感器、变送器、控制器、执行器，给出具体型号和参数； 3、确定控制器的控制规律以及控制器正反作用方式； 4、仿真分析/实验测试分析； 5、按规定的书写格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。

技术参数测量范围：0-250℃控制温度：185±2℃最大偏差：8℃；进度计划1、确定控制方案并绘制工艺节点图、方框图；2、选择传感器、变送器、控制器、执行器，给出具体型号和参数；3、确定控制器的控制规律以及控制器正反作用方式；4、仿真分析/实验测试分析；5、按规定的书写格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。

指导教师评语及成绩平时：论文质量：答辩：总成绩：指导教师签字：年月日摘要随着工业的迅速发展，能量消耗量不断增加，能源紧张己成为一个世界性的问题。

近几年来，我国在节能方面虽然已取得很大的成绩，但能源的供应矛盾依然十分尖锐。

热力公司换热站PLC控制系统设计

目录目录引言 (1)第一章绪论 (2)1.1 换热站的发展概述 (2)1.1.1 国外换热站发展概况 (2)1.1.2 国内换热站发展概况 (2)1.2 换热站的简介及运行现状 (3)1.3 课题的来源及意义 (3)第二章换热站的构成和总体设计方案 (5)2.1换热站的简介 (5)2.2换热站控制系统的构成 (5)2.3 换热站控制系统的硬件 (6)2.3.1换热器 (6)2.3.2 循环水泵 (7)2.3.3 阀门 (7)2.3.4 温度计、阀门 (8)2.3.5 PLC S7-200 (8)2.4 换热站工作原理 (11)2.5 系统总体方案设计思路 (12)2.6 该方案要实现的控制功能 (13)第三章控制系统实施方案 (15)3.1 换热站与热用户的连接方式 (15)3.2 温度的控制调节 (15)3.3 循环水流量的调节控制 (16)3.4 压力的调节控制 (17)3.5 换热站总体控制系统方案 (18)3.5.1 换热站控制系统设计 (18)3.5.2 控制系统硬件总体框架图 (18)3.5.3 换热站控制系统电气图 (18)参考文献 (20)引言温度控制系统在国内各行各业的应用虽然应用很广泛，但从国内生产的温度控制器来讲，总体发展水平仍然不高，同日本、美国、德国等先进国家相比仍然有着较大的差距。

目前，我国在这方面总体水平处于20世纪80年代中后期的水平，成熟产品主要以“点位”控制及常规的PID控制器为主，它只能适用于一般的温度系统的控制，难以控制滞后、复杂、时变温度系统控制。

能适应于较高的控制场合的智能化、自适应控制仪表，国内还不十分成熟。

随着国民经济的不断发展，人们对供暖质量的需求也在逐步提高。

在传统供热模式下，为满足供热需求，换热站内设备运行参数多为人工调节，随着室外温度及热负荷的不断改变，不断的人工调节二次供水温度以保证用户室内能够维持恒定的温度。

在这种情况下，人工手动调节必然存在着较大偏差，只能够根据经验达到粗调节，不能够居民对室内温度恒定。

换热器温度控制系统设计

换热器温度控制系统设计热交换器是工业生产中常用的设备之一，用于传递热量并调节流体温度。

热交换器温度控制系统的设计是为了确保热交换器能够稳定运行并提供所需的热量。

本文将介绍热交换器温度控制系统的设计要点和步骤。

1.系统需求分析在开始设计热交换器温度控制系统之前，首先需要对系统的需求进行分析。

这包括流体的类型、流量、温度范围以及所需的温度稳定性等。

根据这些需求，选择合适的控制器和传感器。

2.传感器选择传感器是热交换器温度控制系统中非常重要的组成部分，用来监测流体的温度并传输给控制器。

常用的温度传感器有热电偶和热敏电阻。

选择适合的传感器需要考虑精度、响应时间以及耐高温等因素。

3.控制器选择控制器是热交换器温度控制系统的核心部分，用于读取传感器的信号并根据设定的温度范围进行控制。

常用的控制器包括PID控制器和模糊控制器。

选择控制器时需要考虑可调节的参数、控制精度以及响应速度。

4.控制策略选择合适的控制策略是确保热交换器温度控制系统稳定运行的关键。

常用的控制策略有开环控制和闭环控制。

开环控制根据预先设定的参数进行控制，闭环控制根据传感器反馈的信息进行调节。

根据实际需求选择合适的控制策略。

5.温度设定和调节根据系统需求，设置所需的温度范围和稳定性。

通过控制器对热交换器的供热和冷却进行调节，以保持流体温度在设定的范围内。

6.安全保护热交换器温度控制系统设计中需要考虑安全保护措施，以防止超温和意外故障。

例如，可以设置过温报警和自动断电装置，当温度超出设定范围或发生故障时，及时停止热交换器的运行。

7.控制系统调试和优化在完成热交换器温度控制系统的设计和安装后，需要进行调试和优化，以确保系统的性能和稳定性。

在调试过程中，根据实际情况调整控制器的参数，以达到所需的温度控制效果。

总结：热交换器温度控制系统的设计需要从系统需求分析、传感器选择、控制器选择、控制策略、温度设定和调节、安全保护等方面进行考虑。

通过合理的设计和调试优化，可以确保热交换器能够稳定运行并提供所需的热量。

换热器温度控制系统的设计

1换热器温度控制系统的组成与特点1.1换热器的组成换热器温度控制系统包括换热器、热水炉、控制冷流体的多级离心泵，变频器、涡轮流量传感器、温度传感器等设备。

根据控制系统的复杂程度，可以将其分为简单控制系统和复杂控制系统。

其中在换热器上常用的复杂控制系统又包括串级控制系统和前馈控制系统。

1.2系统控制过程的特点换热器温度控制过程有如下特点：换热器温度控制系统是由温度变送器、调节器、执行器和被控对象（出口温度）组成闭合回路。

被调参数（换热器出口温度）经检验元件测量并由温度变送器转换处理获得测量信号，测量值与给定值的差值送入调节器，调节器对偏差信号进行运算处理后输出控制作用。

换热器的温度控制系统工艺流程如下：冷流体和热流体分别通过换热器的壳程和管程，通过热传导，从而使热流体的出口温度降低。

热流体加热炉加热到某温度，通过循环泵流经换热器的管程，出口温度稳定在设定值附近。

冷流体通过多级离心泵流经换热器的壳程，与热流体交换热后流回蓄电池，循环使用。

在换热器的冷热流体进口处均设置一个调节阀，可以调节冷热流体的大小。

在冷流体出口设置一个电功调节阀，可以根据输入信号自动调节冷流体流量的大小。

多级离心泵的转速由便频器来控制。

1.3引起换热器出口温度变化的扰动因素简要概括起来，引起换热器出口温度变化的扰动因素主要有：（1）热流体的流量和温度的扰动，热流体的流量主要受到换热器入口阀门的开度和循环泵压头的影响。

热流体的温度主要受到加热炉加热温度和管路散热的影响。

（2）冷流体的流量和温度的扰动。

冷流体的流量主要受到离心泵的压头、转速和阀门的开度等因素的影响。

（3）加热炉的启停机的影响。

（4）室内温度与管路内气体变化和阀门开度的影响。

2.1 换热器温度控制原理介绍图2.1为蒸汽水换热器的工作原理图。

加热介质为蒸汽，冷流体为水，控制目标是T ，T 1～T 3 温度传感器 M 电动调节阀图2.1 换热器温度控制原理图其工作原理为：温度传感器T 测量换热器出水温度，把信号传送至DDC 现场控制器，此为温度控制的主回路。

u型管式换热器结构设计及温度控制

u型管式换热器结构设计及温度控制下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
