钢结构屋架课程设计
钢结构课程设计三角形屋架
钢结构课程设计三角形屋架一、课程目标知识目标：1. 让学生理解并掌握三角形屋架的结构特点及其在钢结构中的应用。
2. 使学生掌握三角形屋架的稳定性分析及计算方法。
3. 让学生了解并掌握钢结构设计的相关规范和标准。
技能目标：1. 培养学生运用所学知识进行三角形屋架结构设计和计算的能力。
2. 培养学生运用CAD软件绘制三角形屋架结构图纸的技能。
3. 培养学生分析问题、解决问题的能力。
情感态度价值观目标：1. 培养学生对钢结构及三角形屋架的兴趣，激发学生的学习热情。
2. 培养学生严谨、认真的学习态度，养成遵循规范和标准的好习惯。
3. 培养学生的团队合作精神，提高沟通与协作能力。
分析课程性质、学生特点和教学要求，本课程旨在通过理论教学与实践操作相结合，使学生在掌握三角形屋架相关知识的基础上，具备一定的设计计算和绘图能力。
课程目标具体、可衡量，以便学生和教师能够清晰地了解课程的预期成果。
通过本课程的学习，学生将能够独立完成三角形屋架的设计计算和绘图任务，为后续专业课程的学习打下坚实基础。
二、教学内容1. 三角形屋架结构特点及其应用- 介绍三角形屋架的结构类型、受力特点及在钢结构中的应用。
- 教材章节：第二章第二节2. 三角形屋架稳定性分析及计算方法- 讲解三角形屋架的稳定性原理，推导相关计算公式。
- 教材章节：第三章第一节3. 钢结构设计规范与标准- 介绍我国钢结构设计的相关规范和标准，分析三角形屋架设计要求。
- 教材章节：第四章第二节4. 三角形屋架设计计算实例- 分析具体工程案例，讲解三角形屋架设计计算步骤及方法。
- 教材章节：第五章5. 三角形屋架结构绘图- 教授CAD软件操作，指导学生绘制三角形屋架结构图纸。
- 教材章节：第六章第三节6. 实践操作与团队协作- 安排实践操作环节，让学生分组进行三角形屋架设计计算和绘图。
- 教材章节：实践环节教学内容安排和进度：第一周：介绍三角形屋架结构特点及其应用，学习稳定性分析基本原理。
钢结构刚屋架课程设计
钢结构刚屋架课程设计一、教学目标本课程旨在让学生掌握钢结构刚屋架的基本概念、设计原理和计算方法，培养学生运用理论知识分析和解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解钢结构刚屋架的结构特点及分类。
（2）掌握刚屋架的基本设计原理和计算方法。
（3）熟悉刚屋架的施工工艺和验收标准。
2.技能目标：（1）能够运用理论知识分析和解决钢结构刚屋架设计中的实际问题。
（2）具备一定的钢结构刚屋架计算和绘图能力。
（3）学会对钢结构刚屋架施工过程进行质量控制和验收。
3.情感态度价值观目标：（1）培养学生对钢结构的兴趣和认识，提高学生对钢结构的审美观念。
（2）培养学生勤奋学习、勇于创新的精神风貌。
（3）增强学生的团队协作能力和责任感。
二、教学内容本课程主要教学内容如下：1.钢结构刚屋架的基本概念、分类及特点。
2.刚屋架的设计原理和计算方法，包括：荷载分析、内力计算、截面设计、稳定性分析等。
3.刚屋架的施工工艺、质量控制和验收标准。
4.典型工程案例分析，提高学生运用理论知识解决实际问题的能力。
三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：系统地传授钢结构刚屋架的基本概念、设计原理和计算方法。
2.案例分析法：分析典型工程案例，使学生更好地理解和运用理论知识。
3.讨论法：学生就钢结构刚屋架的设计、施工等方面的问题进行讨论，培养学生的思辨能力和团队协作精神。
4.实验法：安排学生进行钢结构的实验操作，提高学生的动手能力和实践能力。
四、教学资源为确保教学质量，本课程将充分利用以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统、全面的学习资料。
2.参考书：推荐学生阅读相关参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的课件，运用动画、图片等形式展示钢结构刚屋架的设计和施工过程。
4.实验设备：为学生提供充足的实验设备，确保实验教学的顺利进行。
5.网络资源：引导学生利用网络资源，了解钢结构刚屋架的最新发展动态。
钢结构课程设计24m屋架
钢结构课程设计24m屋架中国的建筑市场正在经历着前所未有的发展，特别是在钢结构方面。
凭借先进的技术，钢结构可以设计出耐久、经久耐用的建筑结构，满足日益增长的建筑需求。
本文通过对钢结构主要组成结构的分析，结合实际项目对24米钢结构屋架进行了介绍和设计。
首先，在设计24米钢结构屋架之前，要对钢结构的主要组成结构进行分析。
钢结构由支撑系统，桁架系统和骨架系统组成，其中支撑系统主要由框架、柱、梁、支架和跨度等组成，桁架系统主要由纵向小梁、之字形小梁和横向小梁组成，骨架系统主要由梁骨架和柱骨架组成。
在此基础上，针对24米钢结构屋架的设计探讨如下：首先，24米钢结构屋架的支撑系统主要采用框架形式，即通过立柱、梁和支架相连，构成柔性结构，以对抗外力和负荷作用，实现支撑屋架的目的。
其次，根据各部件的功能，24米钢结构屋架的桁架系统主要由纵向小梁、之字形小梁和横向小梁组成，其中纵向小梁的作用是将支撑系统上的梁或立柱拉伸成比较稳定的框架结构，之字形小梁的作用是与纵向小梁相结合，在支撑系统上形成相对稳定的框架结构，而横向小梁的作用是将横向荷载转移到支撑系统上，以及与纵向小梁相结合形成更稳定的框架结构。
此外，24米钢结构屋架的骨架系统由梁骨架和柱骨架组成，其中梁骨架的作用是消除支撑系统上的梁的跨度，从而大大提高屋架的承载能力；而柱骨架的作用则是用于分散支撑系统上柱的荷载，从而改善屋架的承载能力。
本文介绍了钢结构主要组成结构的分析和24米钢结构屋架的设计，以满足现有建筑需求。
根据钢结构的主要组成结构，24米钢结构屋架的支撑系统主要采用框架形式，桁架系统主要由纵向小梁、之字形小梁和横向小梁组成，而骨架系统则由梁骨架和柱骨架组成。
最后，利用这种设计方法，可以实现24米钢结构屋架结构的有效抵抗外力和负荷作用，保证建筑物的稳定性。

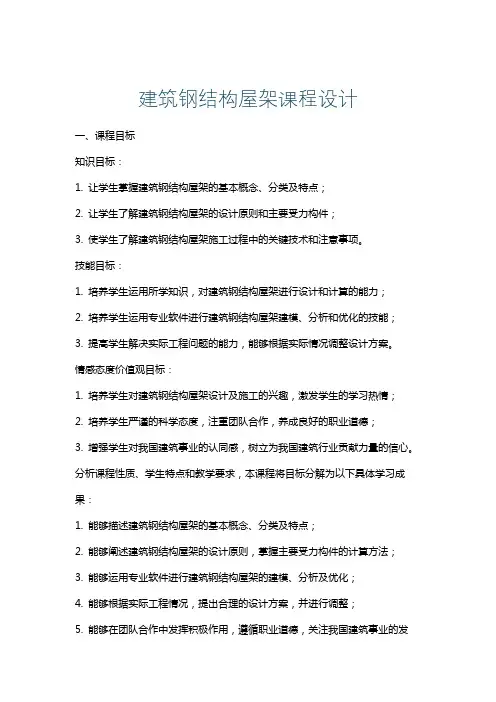

建筑钢结构屋架课程设计
建筑钢结构屋架课程设计一、课程目标知识目标：1. 让学生掌握建筑钢结构屋架的基本概念、分类及特点；2. 让学生了解建筑钢结构屋架的设计原则和主要受力构件；3. 使学生了解建筑钢结构屋架施工过程中的关键技术和注意事项。
技能目标：1. 培养学生运用所学知识，对建筑钢结构屋架进行设计和计算的能力；2. 培养学生运用专业软件进行建筑钢结构屋架建模、分析和优化的技能；3. 提高学生解决实际工程问题的能力，能够根据实际情况调整设计方案。
情感态度价值观目标：1. 培养学生对建筑钢结构屋架设计及施工的兴趣，激发学生的学习热情；2. 培养学生严谨的科学态度，注重团队合作，养成良好的职业道德；3. 增强学生对我国建筑事业的认同感，树立为我国建筑行业贡献力量的信心。
分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 能够描述建筑钢结构屋架的基本概念、分类及特点；2. 能够阐述建筑钢结构屋架的设计原则，掌握主要受力构件的计算方法；3. 能够运用专业软件进行建筑钢结构屋架的建模、分析及优化；4. 能够根据实际工程情况，提出合理的设计方案，并进行调整；5. 能够在团队合作中发挥积极作用，遵循职业道德，关注我国建筑事业的发展。
二、教学内容本课程教学内容围绕以下几方面进行组织：1. 建筑钢结构屋架基本知识：- 钢结构屋架的概念、分类及特点；- 钢结构屋架的材料、连接方式及构造要求。
2. 建筑钢结构屋架设计原则：- 设计原理及设计规范；- 受力分析及主要受力构件的计算方法；- 稳定性和刚度的考虑。
3. 建筑钢结构屋架设计计算：- 荷载及作用力分析；- 桁架、梁、柱等主要受力构件的设计计算；- 节点设计及连接计算。
4. 建筑钢结构屋架施工技术：- 施工准备及工艺流程；- 钢结构屋架的安装、焊接与涂装；- 施工质量控制及验收标准。
5. 建筑钢结构屋架案例分析：- 分析典型工程案例，了解实际工程中的应用；- 结合案例进行设计计算和施工技术的实践。
21m钢结构屋架课程设计
21m钢结构屋架课程设计一、课程目标知识目标：1. 学生能理解21m钢结构屋架的基本概念，掌握其结构类型及特点；2. 学生能掌握钢结构屋架设计的基本原理，包括受力分析、材料选择和连接方式；3. 学生了解钢结构屋架施工过程中的注意事项，如防锈、防火等。
技能目标：1. 学生能够运用所学知识，对21m钢结构屋架进行简单的受力分析；2. 学生能够根据实际情况，选择合适的材料和连接方式，完成钢结构屋架的设计；3. 学生能够运用绘图软件，绘制出清晰、准确的钢结构屋架施工图。
情感态度价值观目标：1. 学生培养对建筑结构工程的兴趣，提高对工程设计的热情；2. 学生树立安全意识，关注钢结构屋架施工过程中的安全问题；3. 学生培养团队合作精神，学会与他人共同完成设计任务。
课程性质分析：本课程为工程专业课程，旨在培养学生对钢结构屋架设计的基本知识和技能，提高学生在实际工程中的应用能力。
学生特点分析：高二年级学生，具有一定的物理和数学基础，具备一定的空间想象能力和动手能力。
教学要求：1. 教师应注重理论与实践相结合，提高学生的实际操作能力；2. 教师应关注学生的个体差异，因材施教，提高学生的自信心；3. 教师应注重培养学生的团队合作精神，提高学生的沟通与协作能力。
二、教学内容1. 钢结构屋架基本概念：- 钢结构屋架的定义、分类及特点；- 钢结构屋架在我国建筑行业中的应用。
2. 钢结构屋架设计原理：- 受力分析：了解钢结构屋架的受力特点，学习如何进行受力分析；- 材料选择：掌握常用钢材的种类、性能及选用原则；- 连接方式：了解钢结构屋架的连接方法及其适用场合。
3. 钢结构屋架施工技术：- 施工准备：熟悉施工前的准备工作，如材料验收、施工图纸审核等；- 施工过程：了解钢结构屋架的施工流程，包括焊接、拼装、吊装等；- 注意事项：学习施工过程中的安全防护、防锈、防火等技术要求。
4. 钢结构屋架设计实例：- 结合21m钢结构屋架，进行设计实践；- 运用绘图软件，绘制钢结构屋架施工图。
钢结构t型屋架课程设计
钢结构t型屋架 课程设计一、课程目标知识目标：1. 让学生掌握钢结构T型屋架的基本结构原理，了解其在我国建筑行业中的应用；2. 使学生了解T型屋架的受力分析，掌握其力学性能和特点；3. 帮助学生掌握T型屋架的制作、安装和检测的基本知识。
技能目标：1. 培养学生运用CAD软件绘制T型屋架施工图的能力；2. 培养学生运用力学原理对T型屋架进行受力分析和计算的能力；3. 提高学生实际操作能力，能进行T型屋架的简单安装和检测。
情感态度价值观目标：1. 培养学生对建筑行业的热爱，增强职业责任感；2. 培养学生团队合作精神，提高沟通与协作能力；3. 增强学生环保意识，认识到钢结构建筑在节能环保方面的优势。
本课程针对高年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
通过本课程的学习，学生能够掌握钢结构T型屋架的相关知识，具备一定的实际操作能力，同时培养良好的职业素养和价值观。
为实现这些目标，后续教学设计和评估将注重理论与实践相结合，突出学生主体地位，提高学生综合能力。
二、教学内容1. 钢结构T型屋架基本概念与结构原理：包括钢结构的特点、分类，T型屋架的结构形式、材料性能等；参考教材章节：第三章 钢结构概述，第四节 T型屋架结构原理。
2. T型屋架受力分析：讲解T型屋架在荷载作用下的受力情况，分析其内力分布及变形；参考教材章节：第五章 钢结构受力分析，第二节 T型屋架受力分析。
3. T型屋架设计与制作：介绍T型屋架的设计原则、制作工艺及质量要求；参考教材章节：第七章 钢结构设计，第三节 T型屋架设计；第八章 钢结构制作，第二节 T型屋架制作。
4. T型屋架安装与检测：讲解T型屋架的安装工艺、施工要点及检测方法；参考教材章节：第十章 钢结构安装，第三节 T型屋架安装；第十一章 钢结构施工质量检测，第二节 T型屋架检测。
5. CAD软件绘制T型屋架施工图：学习CAD软件的基本操作，绘制T型屋架施工图；参考教材章节：附录一 CAD软件应用，第二节 T型屋架施工图绘制。
钢结构课程设计之三角形钢屋架设计
钢结构课程设计之三角形钢屋架设计.(DOC)
课程设计名称：三角形钢屋架设计
课程设计目标：
1. 学生能够了解钢结构在建筑中的应用及其优势；
2. 学生能够熟悉三角形钢屋架的设计原理；
3. 学生能够运用相关工具和软件进行三角形钢屋架的设计。
课程设计内容：
1. 引言：
- 钢结构在建筑中的应用及其优势；
- 三角形钢屋架在钢结构中的重要性和应用范围。
2. 基本原理：
- 三角形钢屋架的结构特点和优势；
- 三角形钢屋架的受力分析原理；
- 三角形钢屋架的设计要求。
3. 三角形钢屋架设计步骤：
- 选择合适的三角形钢屋架形式；
- 初步确定三角形钢屋架的尺寸和布置；
- 进行受力分析，确定主要受力杆件；
- 进行结构设计计算，包括杆件尺寸、节点设计等；
- 进行抗震设计和极限状态设计。
4. 三角形钢屋架设计软件：
- 介绍常用的三角形钢屋架设计软件；
- 指导学生使用软件进行三角形钢屋架的设计。
5. 设计案例分析：
- 指导学生分析一些实际工程案例，并进行三角形钢屋架设计；
- 学生进行相关计算和设计，并完成设计报告。
6. 结果分析与讨论：
- 学生对设计结果进行分析和讨论；
- 探讨三角形钢屋架设计的优化方案。
7. 总结与展望：
- 总结三角形钢屋架设计的要点和方法；
- 展望三角形钢屋架设计在未来的发展趋势。
单层厂房钢结构梯形屋架课程设计
采用力学方法（如力法、位移法等）计算各杆件的内力，包括轴 力、剪力和弯矩。
截面设计
根据内力计算结果，选择合适的截面形式和尺寸，满足强度和稳 定性要求。
稳定性与安全性评估
01
02
03
稳定性评估
通过计算长细比、稳定系 数等指标，评估屋架的整 体稳定性和局部稳定性。
安全性评估
考虑材料性能、荷载组合 、施工质量等因素，对屋 架进行安全性评估，确保 结构安全可靠。
根据地质勘察报告和地 基处理要求，确定基础 形式和地基承载力。
荷载分析与取值
1
根据厂房所在地的风荷载、雪荷载、地震作用等 自然条件，进行荷载分析和取值。
2
考虑厂房内部设备、人员、物料等活荷载，以及 吊顶、墙面等附加荷载。
3
根据荷载分析结果，确定钢结构的强度、刚度和 稳定性要求。
构件选型与布置
根据荷载分析结果和钢结构设计要求，选择合适 的钢材牌号、截面形式和连接方式。
优化设计
在满足稳定性和安全性要 求的前提下，对屋架结构 进行优化设计，降低造价 和提高经济效益。
03
单层厂房钢结构设计要点
厂房布局规划
01
02
03
根据生产工艺流程和设 备布置要求，确定厂房 的跨度、长度、高度和
柱距等尺寸。
考虑厂房内部交通组织 、采光、通风和消防等 因素，合理规划厂房的
空间布局。
当前，对于单层厂房钢结构梯形屋架的设计研究和实践经验相对较少，亟待加强。
目的和意义
通过课程设计，使学生掌握单 层厂房钢结构梯形屋架的基本 设计原理和方法。
培养学生运用所学知识解决实 际问题的能力，提高实践能力 和创新能力。
促进学生对钢结构领域相关规 范和标准的了解和掌握，为今 后的职业发展打下基础。
(完整)钢结构三角形屋架课程设计
一、设计资料某厂房屋架跨度18m，屋架间距6m,柱高4。
5m,屋面坡度1/3，抗震设防烈度为7度,屋面材料为石棉水泥中波或小波瓦、油毡、木望板。
薄壁卷边Z型钢檩条，檩条斜距为0。
778m，基本风压为0。
35kN/2m,雪荷载为0.20kN/2m。
钢材采用Q235-B。
焊条采用E43型。
二、屋架形式、几何尺寸及支撑布置屋架形式、几何尺寸及支撑布置如图1-10所示，上弦节间长度为两个间距，有节间荷载。
上弦横向水平支撑设置在房屋两端及伸缩缝处的第一开间内,并在相应开间屋架跨中设置垂直支撑，在其余开间屋架下弦跨中设置一道通长的水平系杆。
上弦横向水平支撑在交叉点处与檩条相连。
为此，上弦杆在屋架平面外的计算长度等于其节间几何长度；下弦杆在屋架平面外的计算长度为钢屋架跨度的一半.简图屋架支撑布置图1-10 屋架形式、几何尺寸及支撑布置三、荷载（1）恒载标准值石棉瓦 0。
2kN/2m/0.949=0。
21kN/2m油毡、木望板 0。
18kN/2m/0。
949=0。
19kN/2m檩条、屋架及支撑 0.20kN/2m合计 0。
6kN/2m（2）活载活载与雪载取最大值 0.30kN/2m因屋架受荷水平投影面积超过602m,故屋面受均布活荷载可取为（水平投影面)0。
35kN/2m。
（3)风荷载基本风压 0。
35kN/2m（4）上弦的集中荷载及节点荷载见表2—1及图1-11、图1-12图1—11 上弦集中荷载图1—12 上弦节点荷载表2-1 上弦集中荷载及节点荷载表 荷载形式 荷载分类集中荷载（设计值)P'/kN节点荷载（设计值）P=2P'/kN备注恒载2。
6575。
314P'=0.6kN/2m ⨯0.778⨯103⨯6m=2.657活载1.3292.658P ’=0。
3kN/2m ⨯0。
778⨯103⨯6m=1。
329（5）风荷载以左吹风为例计算，右吹风同理计算，根据公式0z s z k ωμμβω=计算，z β高度小于30m 的单层厂房,取1.0,z μ查表,B 类地面粗糙程度，10h m ≤，取1.0，s μ取值迎风面-0.47，背风面-0.5.屋面风荷载标准值迎风面 21m /k 1645.035.00.147.00.1N -=⨯⨯-⨯=）（ω 背风面 21m /k 175.035.00.15.00.1N -=⨯⨯-⨯=）（ω上弦节点风荷载迎风面 N N W k 535.16m m 555.1m /k 1645.02-=⨯⨯-= 背风面 N N W k 633.16m m 555.1m /k 175.02-=⨯⨯-=图1-13 上弦节点风荷载四、内力组合内力计算表①1。
钢结构课程设计钢屋架设计
钢结构课程设计钢屋架设计钢结构屋架设计，乍一听是不是觉得好像很复杂？其实也不一定，听我慢慢道来。
你想，钢屋架嘛，就是钢铁架构的“骨架”，它能撑起一个建筑物的屋顶、支撑起它的重量，让整个结构稳稳当当地立在那里。
好比人的骨骼，没有它，哪能有站得住的身体？所以说，钢屋架其实是在幕后默默“扛”起了很大的责任。
你看看那些大商场、体育馆、工业厂房，哪一个不是钢屋架在撑着它的“天空”？没钢屋架，盖个房子都不容易。
钢屋架的设计并不是随便就可以搞定的。
你要考虑到的不仅是屋架本身的强度和稳定性，还得留心它和其他建筑结构的配合。
钢材是硬实的好东西，但也不是万能的，它有时候会有点脆，特别是在高温或者潮湿的环境下。
如果你把屋架的设计搞得不太合适，轻轻一震，可能就“嘎吱嘎吱”作响，谁还敢在下面待着？所以说，设计时的每一根钢梁、每一个连接点，都得仔细推敲。
哎，你也别觉得我在吓你，这其实就是一门技术活，设计师就是要通过这些精密的计算，把每一个可能的风险都考虑进去。
你看，那些钢屋架的设计图纸，简直能让你头大。
不过呢，图纸上有个“曲线”图，大家是不是都觉得像极了写字的小字母？其实它是在帮助你计算负载、受力点的变化。
你得想，屋架不是一成不变的，它受风、受雪、受雷，啥都可能影响它的“脾气”。
比如说，一场大风吹过，钢屋架就得能顶住；再比如说，屋顶上堆积的积雪，它也得支撑得住。
这些都得通过反复的计算，确保不出问题。
别小看这些计算，虽然数学公式可能有点多，但这些都是为了让你的设计更稳妥，毕竟咱不能拿自己的安全开玩笑。
你还得考虑钢屋架的“美感”。
说白了，屋架的设计不仅要结实，还得好看，对吧？谁不喜欢高大上、造型别致的建筑呢？尤其是在一些大型场馆里，钢结构屋架本身就是一种视觉的亮点。
屋架的每一根梁柱，都是建筑的“脊梁”。
不过，这美感和实用性之间还是要找到一个平衡点，不能为了好看就牺牲了安全性。
这就像穿衣服一样，既要穿得舒适，也得穿得得体，不能太随便。
钢结构课程设计21m梯形屋架
钢结构课程设计21m梯形屋架梯形屋架是一种常用的屋架结构形式，具有良好的承载能力和稳定性。
本文将以21m梯形屋架为例，探讨其设计过程和关键要点。
一、梯形屋架的结构特点梯形屋架是一种由多个梯形单元组成的结构，其特点是上下层梁高度逐渐减小，形成梯形的外形。
这种结构形式可以合理分配荷载，提高整体的承载能力。
二、梯形屋架设计要点1. 荷载计算：首先需要进行荷载计算，包括自重、活载和风载等。
根据规范和实际情况确定荷载参数，计算荷载作用下的弯矩和剪力。
2. 材料选择：在进行梯形屋架设计时，需要选择适用的钢材。
一般情况下，Q235钢材是常用的选择，其具有良好的可焊性和承载能力。
根据实际情况，也可以选择其他材料。
3. 结构设计：梯形屋架的结构设计是整个设计过程中的核心环节。
根据荷载计算结果，确定梯形屋架的截面形状和尺寸。
在设计过程中，应考虑梁的弯矩和剪力的分布情况，合理配置截面尺寸，确保结构的稳定性和安全性。
4. 连接方式：梯形屋架的连接方式也是设计中需要考虑的重要因素。
常见的连接方式有焊接和螺栓连接两种。
在设计中，需要根据实际情况选择合适的连接方式，并进行合理的连接设计。
5. 防腐措施：钢结构在室外长期暴露于空气中，容易受到腐蚀。
为了延长梯形屋架的使用寿命，需要采取防腐措施。
常见的防腐方法包括涂漆、热镀锌和喷涂防腐等。
6. 施工工艺：梯形屋架的施工工艺也需要考虑。
在施工中，需要合理安排工序，确保施工质量和安全。
同时，还需要制定相应的施工方案和施工图纸。
三、梯形屋架设计案例分析以一座21m梯形屋架为例，进行设计分析。
1. 荷载计算：根据规范和实际情况，计算自重、活载和风载等荷载的作用下的弯矩和剪力。
2. 材料选择：选择Q235钢材作为梯形屋架的材料。
3. 结构设计：根据荷载计算结果，确定梯形屋架的截面形状和尺寸。
调整上下层梁的高度，使其逐渐减小，形成梯形的外形。
4. 连接方式：选择焊接连接方式，确保连接的牢固性和稳定性。
钢结构课程设计21m梯形屋架
钢结构课程设计21m梯形屋架
钢结构课程设计21m梯形屋架
设计概述：
本设计为一座21m梯形屋架的钢结构课程设计。
屋架采用梯形结构形式，主要由主梁、次梁、剪力墙和支撑系统组成。
设计要求满足屋顶承受风、雪、自重等荷载的要求，并确保结构的稳定性和安全性。
设计步骤：
1. 确定屋架结构形式：本设计采用梯形结构形式，其中主梁跨度为21m，次梁根据需求进行设置。
2. 计算屋架荷载：根据工程要求和设计标准，计算风、雪和自重等荷载，并确定设计荷载。
3. 选取钢材和连接方式：根据荷载计算结果，选取适当的钢材规格和连接方式，保证结构的强度和刚度。
4. 进行结构模型分析：利用结构分析软件，建立屋架的三维模型，并进行荷载分析、刚度分析和稳定分析，确保结构的安全性和稳定性。
5. 进行结构设计：根据分析结果，进行结构设计，包括确定材料尺寸、梁柱截面尺寸、连接件尺寸和布置等。
6. 绘制结构施工图：根据设计结果，绘制结构施工图，包括平面布置图、节点图和详图等，用于施工实施。
7. 进行结构检验：对设计结果进行结构检验，确认设计的合理性和安全性。
8. 编写设计报告：整理设计过程和结果，编写设计报告，包括设计说明、结构计算和绘图等内容。
以上为钢结构课程设计21m梯形屋架的主要步骤，具体的设
计过程需要根据实际条件和要求进行调整和细化。
在设计过程中，需要合理应用结构分析软件、设计规范和工程经验，保证设计的科学性和合理性。
同时，还要注意施工工艺和质量控制，确保设计方案的顺利实施和结构的安全可靠。
单层厂房钢屋架课程设计
单层厂房钢屋架课程设计一、课程目标知识目标：1. 学生能够理解并掌握单层厂房钢屋架的基本结构原理，包括杆件受力分析、节点类型及其特点。
2. 学生能够描述单层厂房钢屋架的施工流程、材料选择和安装要点。
3. 学生能够运用相关公式计算单层厂房钢屋架的受力情况及稳定性。
技能目标：1. 学生能够运用CAD软件绘制单层厂房钢屋架的施工图，并进行简单的结构分析。
2. 学生能够通过团队合作，完成单层厂房钢屋架模型的制作，提高实践操作能力。
3. 学生能够运用所学知识，针对实际问题提出合理的解决方案，提高解决问题的能力。
情感态度价值观目标：1. 学生通过学习，培养对建筑结构工程的兴趣，激发学习热情。
2. 学生在团队合作中，学会互相尊重、沟通协作，培养团队精神和责任感。
3. 学生能够认识到建筑结构工程在国民经济和社会发展中的重要性，树立正确的职业观念。
课程性质：本课程为专业实践课程，以理论为基础，实践为主，注重培养学生的动手能力和解决实际问题的能力。
学生特点：学生为中职建筑类专业二年级学生，具备一定的建筑基础知识，对实践操作有较高的兴趣。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的学习积极性，提高学生的实践操作能力和解决问题的能力。
通过课程学习，使学生在知识、技能和情感态度价值观方面均取得明显成果。
二、教学内容1. 理论知识：- 单层厂房钢屋架结构原理及分类；- 杆件受力分析及内力计算；- 钢屋架节点类型及特点；- 钢结构材料性质及选用标准；- 钢屋架施工流程及安装要点。
2. 实践操作：- CAD软件绘制钢屋架施工图；- 钢屋架模型制作；- 受力分析及稳定性计算；- 施工现场参观学习。
3. 教学大纲：- 第一周：单层厂房钢屋架结构原理及分类，杆件受力分析；- 第二周：钢屋架节点类型及特点，钢结构材料性质及选用；- 第三周：钢屋架施工流程及安装要点，CAD软件绘制施工图；- 第四周：钢屋架模型制作，受力分析及稳定性计算；- 第五周：施工现场参观学习，总结交流。
钢结构梯形屋架课程设计计算书(绝对完整)
第一章：设计资料某单跨单层厂房，跨度L＝24m，长度54m，柱距6m，厂房内无吊车、无振动设备，屋架铰接于混凝土柱上，屋面采用1.5*6.0m太空轻质大型屋面板。
钢材采用Q235－BF，焊条采用E43型，手工焊。
柱网布置如图2.1所示，杆件容许长度比：屋架压杆【λ】＝150屋架拉杆【λ】＝350。
第二章：结构形式与布置2.1 柱网布置图2.1 柱网布置图2.2屋架形式及几何尺寸由于采用大型屋面板和油毡防水屋面，故选用平坡梯形钢屋架，未考虑起拱时的上弦坡度i＝1/10。
屋架跨度l＝24m，每端支座缩进0.15m，计算跨度l0＝l－2*0.15m＝23.7m；端部高度取H0＝2m，中部高度H ＝3.2m；起拱按f＝l0/500，取50mm，起拱后的上弦坡度为1/9.6。
配合大型屋面板尺寸（1.5*6m），采用钢屋架间距B＝6m，上弦节间尺寸1.5m。
选用屋架的杆件布置和尺寸如施工图所示。
图2.2 屋架的杆件尺寸2.3支撑布置由于房屋较短，仅在房屋两端5.5m开间内布置上、下弦横向水平支撑以及两端和中央垂直支撑，不设纵向水平支撑。
中间各屋架用系杆联系，上下弦各在两端和中央设3道系杆，其中上弦屋脊处与下弦支座共三道为刚性系杆。
所有屋架采用统一规格，但因支撑孔和支撑连接板的不同分为三个编号：中部6榀为WJ1a ,设6道系杆的连接板，端部第2榀为WJ1b，需另加横向水平支撑的的连接螺栓孔和支撑横杆连接板；端部榀（共两榀）为WJ1c。
图2.3 上弦平面12W J 1cW J 1bW J 1aW J 1aW J 1aW J 1aW J 1aW J 1b1W J 1c2W J 1a1---12---2图2.3下弦平面与剖面第三章：荷载计算及杆件内力计算 3.1屋架荷载计算表3.1 屋架荷载计算表 分类荷载项目名称荷载大小（KN/m 2）组合系数（KN/m 2） 组合值（KN/m 2）恒载1 太空轻质大型屋面板 0.85 1.351.148 2 防水层0.100.1353 屋架及支撑自重0.150.2034 悬挂管道 0.05 0.068 和 ――1.15 1.553 活载 屋面活荷载 0.5 1.4 0.70 总荷载――――――2.253.2屋架杆件内力系数屋架上弦左半跨单位节点荷载作用下的杆件内力系数经计算如图所示。
钢结构钢屋架课程设计,跨度21m,长度102m
一、设计资料1、题号53的已知条件：梯形钢屋架跨度21m，长度102m，柱距6m。
该车间内设有两台200/50 kN中级工作制吊车，轨顶标高为8.000 m。
冬季最低温度为－20℃，地震设计烈度为7度，设计基本地震加速度为0.1g。
采用1.5m×6m预应力混凝土大型屋面板，80mm 厚泡沫混凝土保温层，卷材屋面，屋面坡度i＝1/10。
屋面活荷载标准值为0.7 kN/m2，雪荷载标准值为0.2 kN/m2，积灰荷载标准值为0.6 kN/m2，风荷载标准值0.55 kN/m2。
屋架铰支在钢筋混凝土柱上，上柱截面为400 mm×400 mm，混凝土标号为C20。
钢材采用Q235B级，焊条采用E43型。
2、屋架计算跨度：l= 21m － 2×0.15m = 20.7 m3、跨中及端部高度：该屋架为无檩体系屋盖方案，屋面材料为大型屋面板，故采用平坡梯形屋架；由于L<24m，不考虑起拱，端部高度取H0=1990mm，屋架的中间高度h = 3.040m （约l/6.8）。
二、结构形式与布置屋架几何尺寸如图(1)所示。
图(1)：21米跨钢屋架型式和几何尺寸根据厂房长度（102m>60m）、跨度及荷载情况，设置三道上、下弦横向水平支撑。
因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格与中间支撑的规格有所不同。
在上弦平面设置了刚性系杆与柔性系杆，以保证安装时上弦杆的稳定，在各柱间下弦平面的跨中及端部设置了柔性系杆，以传递山墙风荷载。
在设置横向水平支撑的柱间，于屋架跨中和两端各设一道垂直支撑。
梯形钢屋架支撑布置如图（2）所示。
cc1cc1cc3LG1LG1LG1LG1LG1LG1LG1LG2LG2LG2LG2LG2LG2LG1LG1LG2LG2LG111G W J -22G W J -2G W J -1G W J -1G W J -2G W J -2G W J -2G W J -1G W J -1LG2LG2LG1LG1LG1LG2LG2LG2LG2LG2LG2LG1LG1LG1LG1LG1LG1LG1cc3cc1cc1G W J -22cc2LG1LG1LG1LG2LG2LG1LG2LG2LG1LG2LG2LG1LG2LG2cc4s c 2s c 1s c 2s c 2s c 2s c 2s c 2s c 1s c 3s c 4s c 4s c 4s c 2s c 4s c 4s c 3s c 1s c 2s c 2s c 2s c 2s c 2s c 2s c 11500屋架上弦支撑布置图cc2屋架下弦支撑布置图垂直支撑2-2LG1LG1LG1LG1LG1LG1LG1LG1LG1LG1LG1LG1cc1LG1LG1cc3LG1LG1cc1垂直支撑1-1cc2cc4cc2SC －上弦支撑；XC －下弦支撑；CC －垂直支撑；GG －刚性系杆；LG －柔性系杆图（2） 梯形钢屋架支撑布置三、荷载计算屋面活荷载与雪荷载不会同时出现，计算时，取较大的荷载标准值进行计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陕西广播电视大学课程设计课程名称：钢结构分校(工作站)：专业：指导老师：学号：学生姓名：目录1、设计资料 (1)2、结构形式及布置 (1)3、荷载计算 (3)3.1 永久荷载设计值 (3)3.2 可变荷载设计值 (3)3.3 荷载组合 (3)4、内力计算 (3)5、截面选择········································································································45.1 上弦杆截面选择 (4)5.2 下弦杆截面选择 (4)5.3 腹杆截面选择 (5)6、节点设计 (9)6.1 下弦节点设计 (9)6.2 上弦节点设计 (14)7、附图 (16)1、设计资料2.1某车间，长240m，跨度27m，柱距6m，车间内无吊车、无天窗、无振动设备。
采用梯形钢屋架， 1.5×6m预应力钢筋混凝土大型屋面板（1.4 kN/m2），二毡三油加绿豆沙防水层（0.4 kN/m2），20mm厚水泥砂浆找平层（0.4 kN/m2），卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm。
钢材选用Q235B，焊条采用E43型。
屋面活荷载标准值0.70 kN/m2。
2.2屋架计算跨度0270.326.7()l m=-=2.3跨中及端部高度：设计为无檩屋盖方案，采用平坡梯形屋架，端部高度01990h mm=中部高度3325h mm=（为0/8.0l）。
2 、结构形式与布置屋架形式及几何尺寸如图所示：图2-1 梯形钢屋架形式和几何尺寸图根据厂房长度（240m>60m）、跨度及荷载情况，设置五道上、下弦横向水平支撑。
因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格与中间柱间支撑的规格有所不同。
在所有柱间的上弦平面设置了刚性与柔性系杆，以保证安装时上弦杆的稳定，在各柱间下弦平面的跨中及端部设置了柔性系杆，以传递山墙风荷载。
在设置横向水平支撑的柱间，于屋架跨中和两端各设一道垂直支撑。
梯形钢屋架支撑布置如图下图所示：图2-2 屋架上弦支撑布置图图2-2 屋架下弦支撑布置图图2-3 屋架垂直支撑布置图3、荷载计算3.1永久荷载设计值预应力钢筋混凝土大型屋面板：2⨯=1.2 1.4 1.68/kN m 二毡三油防水层及找平层（20mm）：2⨯+⨯=kN m1.20.4 1.20.40.96/支撑重量：2⨯=kN m1.20.070.084/3.2可变荷载设计值屋面活荷载：2⨯=1.40.70.98/kN m3.3荷载组合永久荷载可变荷载为主要荷载组合，屋架上弦节点荷载为：[]=+++⨯⨯=F kN(1.680.960.084)0.98 1.5633.3364、内力计算考虑全跨静荷载和半跨活荷载的组合，在单位力作用下各屋架杆件的内力图如下：图4-1 单位力作用下各屋架杆件的内力图当F=33.336 kN时，各屋架杆件的内力图如下：图4-2 F作用下各屋架杆件的内力图5 、截面选择腹杆最大内力为251.4kN -，选用节点板厚度为8t mm =。
5.1 上弦杆截面选择上弦杆采用相同截面，按最大内力计算：max 387.4N kN =-，0150.8x l cm =，0300.0y l cm =（1l 取两块屋面板宽度）。
选用两个等肢角钢21008⨯，231.28A cm = ， 3.08, 4.41x y i cm i cm ==[]150.850.0=1503.08ox x x l i λλ===< 0.866x ϕ= []30068.0=1504.41oyy y l i λλ===< 0.780y ϕ=（b 类） 双角钢T 型截面绕对称轴（y 轴）应按弯扭屈曲计算长细比yz λ00.58100.5830012.517.40.810y l b t b ⨯====p ， 44222200.4750.47510=168.0173.63000.8yz y y y b l t λλλ⎛⎫⎛⎫⨯+=⨯+= ⎪ ⎪ ⎪⨯⎝⎭⎝⎭f 故由max 73.6yz λλ==，按b 类查表得0.729y ϕ=截面验算：3222387.410169.89/215/0.72931.2810N N mm f N mm A ϕ⨯==<=⨯⨯ 大型屋面板与上弦焊牢，起纵横向水平支撑作用，上弦杆其他节间的长细比和稳定验算均未超过上述值。
填板每个节间放一块（满足1l 范围内不少于两块），75.44040 3.08123.2a l cm i cm ==⨯=p5.2 下弦杆截面选择下弦杆也采用相同截面，按最大内力计算：max 383.4N kN =，0300x l cm =，0450y l cm =选择两个不等肢角钢2908⨯，227.88A cm =，2.76x i cm =， 4.02y i cm =[]300108.7=3502.76ox x x l i λλ===< []450111.9=3504.02oyy y l i λλ===< 3222383.410137.5/215/27.8810N N mm N mm A σ⨯===<⨯ 5.3 腹杆截面选择①杆件A-a ：16.67N kN =-，cm l l oy ox 199==选用两个等肢角钢2635⨯，组成T 型截面截面几何特性：212.29A cm =，cm i x 94.1=，cm i y 89.2=15010294.1199<==x λ，542.0=x ϕ 1509.6889.2199<==y λ，758.0=y ϕ 截面验算：3222min 16.671025.03/215/0.54212.2910NN mm f N mm A ϕ⨯==<=⨯⨯ ②杆件B-a ：251.4N kN =-，251.8ox oy l l cm ==选用两个不等肢角钢2100637⨯⨯，长肢相并。
截面几何特性：222.22A cm =，cm i x 20.3=，cm i y 58.2=251.879.11503.2x λ==<，693.0=x ϕ， 251.898.11502.58y λ==<，567.0=y ϕ 截面验算：3222min 251.410199.5/215/0.56722.2210NN mm N mm A ϕ⨯==<⨯⨯ ③杆件B-b ：182.3N kN =，0.80.8260.1208.1ox l l cm ==⨯=，260.1oy l cm = 所需截面:2182.38.48215n N A cm f === 选用两个等肢角钢2505⨯，组成T 形截面截面特性：229.618.48n A cm cm =>，cm i x 53.1=，cm i y 38.2=208.1136.63501.53x λ==<，260.1109.83502.38y λ==< ④杆件C-b ：33.3N kN =-，.0.80.8227.5182ox l l cm ==⨯=，227.5oy l cm =选用两个等肢角钢2505⨯，组成T 形截面。
截面几何特性：29.61A cm =，cm i x 53.1=，cm i y 38.2=182=119.71501.53x λ=<，438.0=x ϕ 227.596.21502.38y λ==<，580.0=y ϕ 截面验算：3222min 33.31079.1/215/0.4389.6110NN mm N mm A ϕ⨯==<⨯⨯ ⑤杆件D-b ：139.0N kN =-，0.80.8285.1228.1ox l l cm ==⨯=，285.1oy l cm = 选用两个等肢角钢2705⨯，组成T 形型截面截面几何特性：214.82A cm =， 2.32x i cm =， 3.36y i cm =228.198.31502.32x λ==<，566.0=x ϕ 285.185.21503.36y λ==<，652.0=y ϕ 截面验算：3222min 139.010165.7/215/0.56614.8210NN mm f N mm A ϕ⨯==<=⨯⨯ ⑥杆件D-c ：86.0N kN =，0.80.8285.1228.1ox l l cm ==⨯=，285.1oy l cm = 所需截面：286.0400215n N A mm f === 选用两个等肢角钢2505⨯，组成T 型截面截面几何特性：229.64A cm cm =>，cm i x 94.1=，cm i y 89.2=228.1117.63501.94x λ==<， 285.198.73502.89y λ==< ⑦杆件E-c ：50N kN =-，0.80.8257.5206ox l l cm ==⨯=，257.5oy l cm =采用两个等肢角钢2505⨯，组成T 形截面截面几何特性：29.61A cm =，cm i x 53.1=，cm i y 38.2=206134.61501.53x λ==<，364.0=x ϕ 257.5108.81502.38y λ==<，501.0=y ϕ截面验算：3222min 50.010142.9/215/0.3649.6110NN mm f N mm A ϕ⨯==<=⨯⨯ ⑧杆件E-f 及H-g ：内力N 小于杆件D-c ，杆长l 同样小于杆件D-c ， 故采用两个等肢角钢2505⨯，组成T 形截面时，可满足受力要求。
