磁浮子式液位计工作原理和技术参数

合集下载

磁翻板液位计的原理及应用

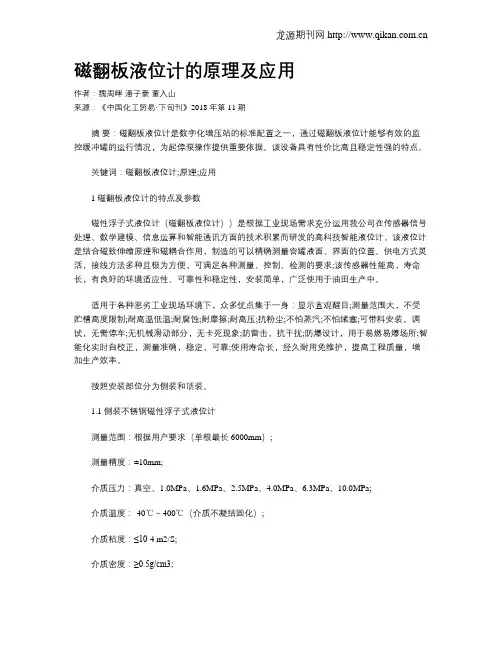

磁翻板液位计的原理及应用

磁翻板液位计的原理及应用作者:魏周晖潘子豪董入山来源:《中国化工贸易·下旬刊》2018年第11期摘要:磁翻板液位计是数字化增压站的标准配置之一,通过磁翻板液位计能够有效的监控缓冲罐的运行情况,为起停泵操作提供重要依据。

该设备具有性价比高且稳定性强的特点。

关键词:磁翻板液位计;原理;应用1 磁翻板液位计的特点及参数磁性浮子式液位计(磁翻板液位计))是根据工业现场需求充分运用我公司在传感器信号处理、数学建模、信息运算和智能通讯方面的技术积累而研发的高科技智能液位计。

该液位计是结合磁致伸缩原理和磁耦合作用,制造的可以精确测量容罐液面、界面的位置。

供电方式灵活,接线方法多种且极为方便,可满足各种测量、控制、检测的要求;该传感器性能高,寿命长,有良好的环境适应性、可靠性和稳定性,安装简单,广泛使用于油田生产中。

适用于各种恶劣工业现场环境下,众多优点集于一身:显示直观醒目;测量范围大,不受贮槽高度限制;耐高温低温;耐腐蚀;耐摩擦;耐高压;抗粉尘;不怕蒸汽;不怕堵塞;可带料安装,调试,无需停车;无机械滑动部分,无卡死现象;防雷击,抗干扰;防爆设计,用于易燃易爆场所;智能化实时自校正,测量准确,稳定,可靠;使用寿命长,经久耐用免维护,提高工程质量,增加生产效率。

按照安装部位分为侧装和顶装。

1.1 侧装不锈钢磁性浮子式液位计测量范围:根据用户要求(单根最长6000mm);测量精度:±10mm;介质压力:真空、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa;介质温度:-40℃~400℃(介质不凝结固化);介质粘度:≤10-4 m2/S;介质密度:≥0.5g/cm3;管体材质:标准304不锈钢(可选其他);安装法兰:标准DN20、DN25,可根据用户要求定制;排污:1/2”丝堵或阀门。

1.2 顶装磁性浮子式液位计测量范围:根据用户要求(最长4000mm);测量精度:±10mm;介质压力:真空、0.6MPa、1.0MPa、1.6MPa;介质温度:-40℃~400℃(介质不凝结固化);介质粘度:≤10-4 m2/S;介质密度:≥0.7g/cm3;管体材质:标准304不锈钢(可选其他);安装法兰:标准DN80、DN100,量程越大法兰越大;放气:无或1/2”丝堵或阀门。

磁浮说明书

磁浮说明书
量程调整±10% 防暴型:dIIBT4 本安型:(ia)IICT5 测量范围:300-6000mm 7. 报警式磁浮液位计 UFZ□F-B 最大容量 DC:10W 使用电压 DC:24 V 或 AC220V 最大电流 DC:0.5A 环境温度:-400C~+700C 最大结点 DC:250V 接点形式:自保持 电缆接口:G1/2(内螺纹) 电缆参数:Ф8+1mm(外径)、 线芯截面积≥0.5mm2 结构;防水、防爆
7
磁浮式液位计
4.液位指示始终在指示器下端不随液位上下浮动,而且浮子无破损,应检查液本比重是否 超出设计给定值使浮子浮不起来,如超出应通知厂家更换浮子。 5.检查表内浮子位置可用磁钢或导磁性金属沿表体轴线方向贴表体外壁滑动,浮子内磁钢 将对手拿物体进行吸引,手感可知,以便邦助检查,判定其正确与否。 6.时间过长显示器转子翻乱需要更换备件。 7 注意事项与用户服务 装箱 ①主机②说明书③装箱单④合格证 按装箱单清点物品及所带备件 ①仪表开箱后应进行检查,看是否在运输中造成损坏。 ②按装箱单检查随机附件是否齐全。 ③说明书要妥善保管,使用维护必须严格按明书执行,如有差错应及时与本公司联系。 ④如有强磁性物体在表体附近存放或经过,则过后应及时样对液位正确性。 ⑤我公司产品实行三包,并欢迎广大用户对产品提宝贵意见和建议,以便使产品更能满 足广大用户需要。 请注意:北方地区在冷时,液面计不用时,请把时面液体排净,否则液体结冰会把浮子 压瘪。
器与连连接法兰成 180°,若有改变可指定。夹套接口 ZG1/2″内螺纹,接现场伴热线。
显示器
表体
2.防霜型磁浮液位计 UFZ□F-F 用于 0℃~-196℃的低温液体
防霜板
夹套
表体
显示器 3
保温材料

磁浮液位计型号参数

磁浮液位计型号参数

磁浮液位计型号参数磁浮液位计是一种利用磁浮技术测量液位高度的仪器,通常应用于化工、石油、制药、食品等工业领域。

磁浮液位计具有测量精度高、可靠性强、适应性广等优点,因此受到广泛关注和应用。

磁浮液位计的型号参数是选择和应用磁浮液位计时必须了解的重要内容,不同的型号参数决定了液位计的性能特点和适用范围。

以下是磁浮液位计常见的型号参数及其含义:1. 测量范围:磁浮液位计的测量范围通常指液位计可以测量的液位高度范围,一般以单位长度(如米、厘米)表示。

选择适合的测量范围是确保液位计准确测量的前提。

2. 精度等级:磁浮液位计的精度等级是指液位计测量液位的准确度,一般以百分比或毫米表示。

精度等级越高,测量结果的准确性就越高。

3. 输出信号:磁浮液位计的输出信号通常包括模拟信号和数字信号两种类型。

模拟信号一般为4-20mA的电流信号,数字信号可以是RS485、Modbus等协议。

4. 介质密度范围:磁浮液位计的介质密度范围是指液位计适用的介质密度范围,通常以单位质量(如kg/m³)表示。

介质密度范围的选择要符合实际介质的密度特性。

5. 工作温度范围:磁浮液位计的工作温度范围是指液位计可以正常工作的温度范围,通常以摄氏度表示。

选择适合的工作温度范围是确保液位计稳定性能的关键。

6. 防爆等级:磁浮液位计在一些易燃易爆的场所应用时,需要具备一定的防爆等级,以确保安全性能。

防爆等级通常按照国际标准分为不同等级,如ExdⅡBT4等。

以上是磁浮液位计的常见型号参数及其含义,了解这些参数可以帮助用户选择适合的液位计型号,并确保液位计的性能满足实际需求。

在选择磁浮液位计时,除了考虑型号参数外,还应考虑安装环境、介质特性、测量精度等因素,综合考虑选择最适合的液位计型号,以确保测量的准确性和可靠性。

UHZ磁浮子液位计安装说明书

UHZ磁浮子液位计安装说明书
55型如出现“花脸”现象,可用一块磁钢从一端滑向另一端,将显示器全调为白色。
2.液位上升时,以红色显示液位高度;红色上部为白色,显示无液部分。
根据HG/T21584-95化工部标准4.5条规定:
a).水压试验时,浮子,浮球按1.25倍公称压力单独进行,不参与工艺容器耐压强度试验:
b).主体管水压试验,按1.5倍公称压力进行,但须将浮子取出。
二、技术参数
1、测量范围:350~12000mm(也可根据用户要求定做)
2、测量精度:
≤±10mm
3、介质压力:
-1.0~10.0Mpa
4、介质温度:
≤400℃
5、介质粘度:
≤0.15pas
6、介质比重:
≥0.45g/cm3
7、管体材质:
由具体介质确定
8、安装xx:
标准DN
20、DN25(也可以根据用户要求)
9、排污阀:
(Q11f-″)内螺纹管式球阀
放气孔:
″管堵头
三、安装
a)用户在收到产品时应认真检查产品,是否在运输中受到的损害,并且检查是否和定货要求一致。检查完好后按照以下顺序准确安装.
b)浮子和测量管分开包装。移除底部法兰,保持浮子顶部向上,将浮子装入测量管内,将底部法兰安装好。然后与被测容器连接.
c)浮子中的磁性体与显示板上色条中的磁体作用,色标翻转,红色表示有液,白色表示无液.
注意:
浮子要轻拿轻放,以免损坏;在安装前必须将显示条用浮子全部调整为白色,以免影响读数。
四、运行
1、关闭底部排污阀
2、慢慢打开阀,随之浮子腔内的压力缓慢增大,如果压力迅速增大,有可能是浮子向上撞击而损害浮子。浮子将随液面移动,浮子和显示条通过磁耦合作用,旋转180度色标由白色变成红色,以此反映液位。

五种液位计原理

五种液位计原理

五种液位计工作原理一、伺服液位计伺服式液位计基于浮力平衡的原理,由微伺服电动机驱动体积较小的浮子,能精确地测出液位等参数。

如图1所示,浮子用测量钢丝悬挂在仪表外壳内,而测量钢丝缠绕在精密加工过的外轮鼓上;外磁铁被固定在外轮鼓内,并与固定在内轮鼓的内磁铁耦合在一起。

当液位计工作时,浮子作用于细钢丝上的重力在外轮鼓的磁铁上产生力矩,从而引起磁通量的变化。

轮鼓组件间的磁通量变化导致内磁铁上的电磁传感器(霍尔元件)的输出电压信号发生变化。

其电压值与储存于CPU中的参考电压相比较。

当浮子的位置平衡时,其差值为零。

当被测介质液位变化时,使得浮子浮力发生改变。

其结果是磁耦力矩被改变,使得带有温度补偿的霍尔元件的输出电压发生变化。

该电压值与CPU中的参考电压的差值驱动伺服电动机转动,调整浮子上下移动重新达到平衡点。

整个系统构成了一个闭环反馈回路(如图1所示),其精确度可达±0.7mm,而且,其自身带有的挂料补偿功能,能够补偿由于钢丝或浮子上附着被测介质导致的钢丝张力的改变。

伺服液位计系统构成重量信号浮子位置、数据电动机驱动信号浮子超声波液位计的工作原理是由换能器(探头)发出高频超声波脉冲遇到被测介质表面被反射回来,部分反射回波被同一换能器接收,转换成电信号。

超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。

超声波液位计此距离值S与声速C和传输时间T之间的关系可以用公式表示:S=CxT∕2o由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值。

这个区域称为测量盲区。

盲区的大小与超声波物位计的型号有关。

超声波物位计特点超声波物位计由于采用了先进的微处理器和独特的EChoDiSCOVery回波处理技术,超声波物位计可以应用于各种复杂工况。

换能器内置温度传感器,可实现测量值的温度补偿。

超声波换能器采用最佳声学匹配之专利技术,使其发射功率能更有效地辐射出去,提高信号强度,从而实现准确测量。

液位计工作原理

液位计工作原理

液位计工作原理液位计是一种用于测量容器内液体或固体粉末的水平高度的仪器。

液位计在工业生产中起着至关重要的作用,它可以帮助工程师监测和控制液体或固体材料的流动,确保生产过程的安全和效率。

液位计的工作原理基于不同的技术和原理,下面我们将介绍几种常见的液位计工作原理。

浮子液位计浮子液位计是一种机械式液位计,它利用浮子的浮力来测量液体的水位。

浮子液位计通常由浮子、传感器和指示器组成。

浮子随着液位的变化而上下移动,传感器通过检测浮子的位置来确定液位的高度,并将结果显示在指示器上。

浮子液位计适用于各种液体,包括腐蚀性液体和高温液体。

压力液位计压力液位计利用液体的压力来测量液位。

当液体的高度增加时,液体的压力也会增加。

压力液位计通过测量液体表面上方的压力来确定液位的高度。

压力液位计通常包括一个压力传感器和一个显示器,传感器将液体表面上方的压力转换为电信号,然后显示器将这些信号转换为液位高度。

毛细管液位计毛细管液位计利用毛细管的毛细作用来测量液位。

当液体进入毛细管时,由于毛细作用的作用,液体会上升到一个特定的高度。

毛细管液位计通过测量毛细管中液体的高度来确定液位。

毛细管液位计通常用于测量小容器中的液位,例如实验室用烧杯。

超声波液位计超声波液位计利用超声波的传播速度来测量液位。

当超声波发射器发出超声波时,超声波会在液体表面反射,并被接收器接收。

通过测量超声波的传播时间来确定液位的高度。

超声波液位计适用于各种液体,无论液体的性质如何,都可以准确测量液位。

总结液位计是工业生产中不可或缺的仪器,它可以帮助工程师监测和控制液体或固体材料的流动。

液位计的工作原理基于不同的技术和原理,包括浮子液位计、压力液位计、毛细管液位计和超声波液位计。

每种液位计都有其适用的场景和特点,工程师可以根据具体的需求选择合适的液位计来实现液位的准确测量和监控。

液位计分类、原理、技术参数及应用

液位计分类、原理、技术参数及应用

液位计射频电容式液位变送器依据电容感应原理,当被测介质浸汲测量电极的高度变化时,引起其电容变化。

它可将各种物位、液位介质高度的变化转换成标准电流信号,远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。

其良好的结构及安装方式可适用于高温、高压、强腐蚀,易结晶,防堵塞,防冷冻及固体粉状、粒状物料。

它可测量强腐蚀型介质的液位,测量高温介质的液位,测量密封容器的液位,与介质的粘度、密度、工作压力无关。

磁浮子液位计一、概述UHZ-25型磁浮子液位计和UHZ-27型顶装浮球液位计,可配置远传液位变送器,用以实现液位信号远传的数/模显示。

二、结构原理MY型属模拟式液位变送器,由液位传感器和信号转换器两部分组成。

液位传感器由装在φ20不锈钢护管内的若干干簧管和若干电阻构成,护管紧固在测量管(主体管)外侧;信号转换器由电子模块组成,安置在传感器顶端或底端的防爆接线盒内三、主要技术参数1、量程:由测量范围H确定;2、误差:±10mm;3、输出信号4~20mA.DC(两线制);4、负载电阻:≤550Ω;5、供电电压:24V.DC;6、出线口:M20×1.5(内);7、环境温度:-40~+60℃;8、防爆等级:dⅡBT1-4;9、外壳防护等级:IP65。

四、磁浮球液位计特点磁浮球液位计具有结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

五、磁浮球液位计的应用主要广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

内浮式双腔液位计内浮式双腔液位计(粘稠介质液位计),是采用加拿大JKS公司的技术,是一种针对高粘稠介质而研发的专用液位测量仪表。

该产品是在磁浮子液位计的基础上进行的技术升级,完全克服磁浮子液位计对粘稠介质长期以来测量不准确、腔体内部的液体与浮子粘附、维护困难等诸多弊病。

内浮式磁性液位计是一种双腔液位计,被测介质与磁性面板端的腔体隔离,容器端腔体内部与浮子经过特殊处理后,确保了浮子跟随液位的变化线性地传递给磁性面板,并清晰准确地指示出液位的高度。

磁翻板液位计简介选型参数表

磁翻板液位计简介选型参数表

侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表,它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中,对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离,介质在主体内完全密封,在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明,清晰醒目。

仪表指示器可以快速拆装,安装方位可任意选择,观察方向可随意变动,可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器,发讯器输出的触点信号具有自保持功能。

b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡)l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括:JK-UHZ 一1型磁浮子翻板液位计,JK-UHZ--3型电远传液位计,JK-UHZ 一1/3D 型插人浮球液位计,JK-UHZ 一1/3W 型保温式液位计,JK-UHZ 一1/3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计,根据浮力原理制作,磁浮子在主体内(与容器相通),随被测介质液位的升降而上下浮动,利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ 系列安装示意图)要求:首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm 范围内无吸磁材料。

主体安装必须垂直,误差<3度。

测量范围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前,各部件均按技术标准分别经过耐压试验,安装后勿需再行试压,当容器需要做内压试验时,应将磁浮子取出。

液位计工作原理

液位计工作原理

液位计工作原理1、磁翻板液位计磁翻板液位计:又叫磁浮子液位计,磁翻柱液位计。

原理:连通器原理,根据浮力原理和磁性耦合作用研发而成,当被测容器中的液位升降时,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板,使红白翻柱翻转180°,当液位上升时翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,面板上红白交界处为容器内液位的实际高度,从而实现液位显示。

2、浮球液位计原理:浮球液位计结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球(简称浮球)在被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

3、钢带液位计原理:它是利用力学平衡原理设计制作的。

当液位改变时,原有的力学平衡在浮子受浮力的扰动下,将通过钢带的移动达到新的平衡。

液位检测装置(浮子)根据液位的情况带动钢带移动,位移传动系统通过钢带的移动策动传动销转动,进而作用于计数器来显示液位的情况。

4、雷达液位计原理:雷达液位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

5、磁致伸缩液位计原理:磁致伸缩液位计的传感器工作时,传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。

在磁致伸缩液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。

在浮子内部有一组永久磁环。

当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。

简述磁翻板液位计的结构、工作原理和特点

简述磁翻板液位计的结构、工作原理和特点

简述磁翻板液位计的结构、工作原理和特点
1、磁翻板液位计的结构
磁翻板液位计主要由浮筒、翻板指示器(由红、白双色小磁翻板和标尺组成)、磁浮子、连接法兰、底部法兰和排污阀等组成标准型的磁翻板液位计,另外,可通过在浮筒外加装远传变送器(干簧管变送器),构成可以实现测量数据输出的远传型磁翻板液位计。

2、磁翻板液位计的工作原理
磁翻板液位是根据连通器原理、阿基米德浮力原理和磁性耦合作用原理工作的,其连接法兰分别与容器的上、下引管法兰相连接,形成连通器,使容器和浮筒内的液位相等。

当容器内的液位上下浮动时,浮筒内的磁浮子也随之上下浮动,当液体上升时,磁浮子上移,磁浮子内的磁钢通过磁耦合传递到翻板指示器,驱动红、白双色小磁翻板转动180°,即由白色翻动变成红色;反之,当液位下降时,双色小磁翻板由红色翻动变成白色,红色小磁翻板和白色小磁翻板的分界处即为容器内介质液位的实际高度,同时在面板标尺上可读得液位高度,浮筒底部的排污阀在清洗或调试时使用。

远传型磁翻板液位计也是应用了磁性耦合作用原理,通过加装在浮筒外的远传变送器(干簧管变送器)中的干簧管受磁浮子磁场的吸合来实现远传电路的电阻变化,依次经过处理后输出一个随磁浮子高度线性变化的4~20mA直流电流信号,上传到PLC或DCS。

3、磁翻板液位计的特点
磁翻板液位计具有:结构简单、安装方便、维护方便、密封性好、安全性高、可靠性高、较高的测量精度、测量范围大和就地读数清晰直观等优点。

磁翻板液位计简介选型参数表教学内容

磁翻板液位计简介选型参数表教学内容

磁翻板液位计简介选型参数表侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表,它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中,对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离,介质在主体内完全密封,在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明,清晰醒目。

仪表指示器可以快速拆装,安装方位可任意选择,观察方向可随意变动,可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器,发讯器输出的触点信号具有自保持功能。

g 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡)l 测量长度l 输出信号 4-20mA…二、组成JK-UHZ系列磁浮子液位计包括:JK-UHZ一1型磁浮子翻板液位计,JK-UHZ--3型电远传液位计,JK-UHZ一1/3D型插人浮球液位计,JK-UHZ一1/3W型保温式液位计,JK-UHZ一1/3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。

JK-UHZ系列磁浮子液位计,根据浮力原理制作,磁浮子在主体内(与容器相通),随被测介质液位的升降而上下浮动,利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ系列安装示意图)要求:首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm范围内无吸磁材料。

主体安装必须垂直,误差<3度。

测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前,各部件均按技术标准分别经过耐压试验,安装后勿需再行试压,当容器需要做内压试验时,应将磁浮子取出。

对于使用在带温介质上的液位计,严禁用保温材料包裹使用。

(一)、JK-UHZ一1型磁浮子翻板液位计(图一)1.1工作原理JK-UHZ一1型磁浮子翻板液位计:磁浮子随被测介质液位的变化上下浮动,吸引翻板指示器内的翻板随磁浮子运动方向翻转,翻板一面红色,一面黑色,红色表示液相部分,黑色表示气相部分,红黑界线为被测介质液位高度。

北京海瑞拓仪表有限公司 浮球液位计(开关)说明书

北京海瑞拓仪表有限公司   浮球液位计(开关)说明书

D
低密度型(介质密度 0.5~ 0.75g/cm3):压力 2.0MPa
0 无报警点
报警选项
1 有 1 报警点 2 有 2 报警点 3 有 3 报警点
4 其他 1 螺纹连接,带接线盒 2 法兰连接,带接线盒 3 法兰连接,带接线盒和现场显示 P 非防爆型
过程连接 防爆选项
F 防爆型
X 客户的其他要求
拆出仪表
拆盖检查 取出芯板
排除方法 更换保险管 紧固螺钉 通电 更换接线 更换接线 重新固定喉箍位 置 紧固螺钉 更换干簧管 更换接线 去掉障碍 更换干簧管 补焊漏处,检修芯 板 重新接线 检查,更换
■运输与贮存
●制造厂发往用户的产品都有良好的内外包装,可适应正常的运输,当用户进行二次运输或开箱 后又运输时,应保持原来完整的包装,运时小心轻放、不可倒置,并防止雨淋,曝晒及强裂的冲击 震动,当产品长期不使用时应原包装贮放在温度为-25~55℃,湿度不大于 90%,且无腐蚀性及有 害气体的环境中。
●工作压力(MPa):常压,1,2
●介质温度(℃):-20~125 ●相界面密度差(g/cm3):0.2
●介质粘度(Pa·S):≤0.05
●介质密度(g/cm3):0.35~0.5,0.5~0.75,0.75~1.5 ●外壳防护等级:IP54
●显示仪表:XMT—124D 数字显示仪表(带上、下限报警并可设定,可带 4~20mA 输出信号) 外型尺寸 160×80×180(长×宽×深);WP-T80 数字+LED 显示仪表(带 4~20mA 输出,可 任意设定报警点,测量范围可在 6m 内任意调节。显示仪表装于安全场所。
●自发货之日起一年内,产品因制造质量不良而不能正常工作时,工厂将无偿为用户修理或更换。

磁性浮子液位计说明书(标准版)

磁性浮子液位计说明书(标准版)

最新磁性浮子液位计的使用说明和安装保养●工作原理与结构磁性翻柱(磁翻柱)液位计是根据磁极耦合原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

在此基础上,不断扩大其使用范围,延伸出多种类型的产品,在检测液位的同时我们赋予它们更多的实用功能。

该类型的仪表都有一个容纳浮球的腔体(称为主体管或外壳),腔体通过法兰或其他接口与容器组成一个连通器。

这样,仪表的腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。

为了扩大它的使用范围,还可以根据相关标准及要求增加液位变送装置,以输出多种电信号(如:电阻信号、电压信号、或者电流信号)。

其中,4~20mA电流信号是比较常用的一种。

比如:在监测液位的同时磁控开关信号可用于对液位进行控制或报警;在翻柱液位计的基础上增加了4~20mA 变送传感器,在现场监测液位的同时,将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。

●产品特点本液位计是在借鉴国内外同类产品的基础上,积极吸收、揉合众多产品的优点,通过公司技术人员的精心设计而成的,采用优质磁体和进口电子元件。

产品具有:测量范围大,读数直观清晰;密封结合面少,不易渗漏,安全可靠;指示部分与被测介质完全隔离;易于安装、维修方便。

●适用范围:随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。

另外,本液位计输出信号多样,实现远距离的液位指示、检测、控制和记录。

浮球液位计说明书

浮球液位计说明书

一.工作原理:
UHZ-230插入式磁浮子液位计是把磁簧开关与精密电阻均匀地固定在密闭的非导磁的导管内,当内部中空且固定有环形磁钢的浮球在液体浮力的作用下、沿导管上下浮动时,磁簧开关在磁力的作用下改变电路的电阻值,电路内的分析处理元件检测这一电阻变化,实现LED就地显示并转换成4~20mA的标准信号输出,实现液位的连续控制。

独特的线路设计,自动温度补偿,使产品稳定可靠并不受温度的影响!
二.技术参数:
1.电源:24VDC;
2.输出:4~20mA两线制;
3.测量范围:2.3m;
4.精度:10mm;
5.工作温度:-20~80℃、-20~150℃;
6.工作压力:max3MPa;
7.接液材质:SUS、PP、PVDF等;
8.过程连接:法兰、螺纹等;
9.防护等级:IP65
10.LED就地显示(可选)

.安装注意事项:
1.避免大力碰撞液位计,以免损坏液位计;
2.远传接线时,模块中的+IN-IN以及M已经接好,请不要动,+和-即是
电源线又是信号线。

3.请勿随意调整ZERO(零点)和SPAN(满量程),出厂
时已按照要求调整好,不需再调试.
开箱及检查
1.包装应完好无损。

2.开箱时若发现产品损坏或部件脱落松动,请及时通知本公司。

1.装箱内容:
a)产品
b)说明书1份
c)合格证1份上海翔舜自动化成套设备有限公司浮球液位计使用说明书。

磁翻板液位计简介选型参数表

磁翻板液位计简介选型参数表

侧装/ 顶装式磁翻板液位计一、用途及特点JK-UHZ 系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表,它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中,对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ 系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离,介质在主体完全密封,在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明,清晰醒目。

仪表指示器可以快速拆装,安装方位可任意选择,观察方向可随意变动,可视角度大。

JK-UHZ 系列液位计均可配置 XQ 发讯器,发讯器输出的触点信号具有自保持功能。

JK-UHZ 系列磁浮子液位计结构简单,安装、使用、维修极其方便。

b 1.0 Mpa实际 工作 压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf6.3 Mpag10 Mpah 16 Mpai22 Mpaj32 Mpal 介质比重 (g/ ㎡)l测量长度 l输出信号 4-20mA ⋯、组成JK-UHZ 系列磁浮子液位计包括: JK-UHZ 一 1 型磁浮子翻板液位计, JK-UHZ--3 型电 远传液位计, JK-UHZ 一 1/ 3D 型插人浮球液位计, JK-UHZ 一 1/3W 型保温式液位计, JK-UHZ 一 1/3J 型耐强腐蚀液位计及配套装置 XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计,根据浮力原理制作,磁浮子在主体(与容器相通 ),随被测介质液位的升降而上下浮动, 利用磁浮子的磁性组件吸引指示器的翻板指示器来直接醒目地浮子运动方向翻转,翻板一面红色,一面黑色,红色表 示液相部分,黑色表示气相部分,红黑界线为被测介质 液位高度。

指示出被测容器的液位变化。

三、安装(见 JK-UHZ 系列安装示意图 )要求:首先查看液位 计标牌数据与订货要否相符。

距液位计 80mm 围无吸磁材料。

主体安装必须垂直,误差 <3 度。

磁翻板液位计原理

磁翻板液位计原理

磁翻板主要技术参数

三、主要技术参数

1、量程:300~5000mm (超过5000mm属于特殊订
货设计)

2、误差:±10mm;

3、输出信号:4~20mA.DC(两线制);

4、负载电阻:≤550Ω;

5、供电电压:24V.DC;

6、出线口:M20×1.5(内)或1/2NPT;

7、环境温度:-40~+350℃;
磁翻板液位计原理
招远市东朋自动化仪表有限公司
翻板液位计--磁性翻板液位计--液位计
• 磁性浮子式液位计安装于桶槽外侧延伸管上,桶槽内部的 液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性 开关,做为电气接点信号输出,或装置液位传送器做远距 离液位信号传送及液位控制。该液位计是具有可靠的安全 性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于 易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液 位检测手段变得简单和可靠安全。磁浮子液位计具有就地 显示的直读式特性。不需多组液位计组合。有着单体进行 全量程测量、设备少开孔,显示清晰,标志醒目,读数直 观等优点。当磁翻板液位计直接配带显示仪时可省去该系 统信号检测的中间变送从而提高其传输精度。
翻板液位计的选购
• 磁翻板液位计又称磁性液位计,磁翻柱液位计,磁浮子液位 计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液 位计不能在高温高压下工作且易碎的多重缺点.

磁翻板液位计有侧装和顶装二种安装方式,无论那种
方式都可以捆绑远传装置,使磁浮子液位计即可以就地显
示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称
• 一、UHZ型磁翻板液位计,可配置MY型液位变送器, 用以实现液位信号远传的数/模显示。

磁浮子液位计规格

磁浮子液位计规格

磁浮子液位计规格磁浮子液位计是一种常用的液位检测仪表,它通过使用磁浮子的浮沉来实现液位的测量。

磁浮子液位计具有高精度、稳定性好、可靠性高等特点,被广泛应用于化工、石油、制药等行业中的液位监测领域。

一、测量范围磁浮子液位计的测量范围是指它可以准确测量的液位高度范围。

不同规格的磁浮子液位计具有不同的测量范围,一般可分为小型、中型和大型三种规格。

小型磁浮子液位计适用于较小容器的液位测量,中型磁浮子液位计适用于中等大小容器的液位测量,大型磁浮子液位计适用于大型容器的液位测量。

二、材质选择磁浮子液位计的材质选择是根据被测介质的性质来确定的。

常见的材质包括不锈钢、PP、PVC等。

不锈钢材质具有耐腐蚀性好、适用于大部分介质的特点;PP材质具有耐酸碱性好、适用于酸碱介质的特点;PVC材质具有耐腐蚀性好、适用于酸碱介质的特点。

根据被测介质的性质选择适合的材质可以保证磁浮子液位计的使用寿命和测量精度。

三、工作温度磁浮子液位计的工作温度是指它可以正常工作的温度范围。

不同规格的磁浮子液位计具有不同的工作温度范围,一般可分为低温型、常温型和高温型三种规格。

低温型磁浮子液位计适用于低温环境下的液位测量,常温型磁浮子液位计适用于常温环境下的液位测量,高温型磁浮子液位计适用于高温环境下的液位测量。

四、输出信号磁浮子液位计的输出信号是指它将液位信号转化为电信号后输出的方式。

常见的输出信号包括模拟信号和数字信号。

模拟信号一般为4-20mA或0-10V,适用于长距离传输和模拟量输入设备;数字信号一般为RS485,适用于数字通信和数字量输入设备。

根据实际需求选择适合的输出信号可以方便地与其他设备进行联动和数据传输。

五、安装方式磁浮子液位计的安装方式是指它安装在被测容器上的方式。

常见的安装方式包括顶装和侧装。

顶装是将磁浮子液位计安装在容器的顶部,适用于垂直安装和小口径容器;侧装是将磁浮子液位计安装在容器的侧面,适用于水平安装和大口径容器。

磁浮子液位计的简单介绍

磁浮子液位计的简单介绍
磁浮子液位计产品的特点
●适合容器内液体介质的液位、界位的测量。除现场指示,还可配远传变送器、报警开关、控制开关,检测功示器的方向可根据用户需要改变角度。 ●结构简单,安装方便,维护费用低。 ●指示机构与被测介质完全隔离,因而密封性好、可靠性高,使用安全。 ●耐腐蚀、无需电源、防爆。 ●柱体可分为:UPVC、PP、304、〔316、316L〕不锈钢材料等,由用户提出要求或说明。
感谢您的关注!
磁浮子液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。

磁浮子液位计工作原理

磁浮子液位计工作原理

磁浮子液位计工作原理
磁浮子液位计是一种基于浮力平衡原理测量液位的仪器。

它由测量部分和指示部分组成。

测量部分包括浮子和浮子轴,浮子轴上有几个固定的密度小于液体的磁性浮子,它们通过细线或者杆连接起来。

测量部分放在液体中,液体的液位变化将使浮子轴上的浮子上升或下降。

指示部分由指示器和磁系统组成。

指示器是一个显示液位高度的仪表,磁系统是由固定在液位计外壳内的磁体和浮子上磁体组成。

在正常工作状态下,磁系统的磁体所产生的磁场将浮子吸引到磁体附近,并保持浮子轴处于平衡状态,即浮子的浮力与液体对它的浮力相等。

当液位上升时,浮子轴上的浮子会随之上升,磁系统的磁力减小,指示器会相应地显示液位升高的数值;反之,当液位下降时,浮子的位置也会相应下降,指示器显示液位降低的数值。

总之,磁浮子液位计通过测量浮子的位置来确定液体的液位,实现液位的远程监测和控制。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

磁浮子式液位计工作原理和技术参数
工作原理
被测容器形成连通器,保证被测量容器与测量管体间的液位相等。

当液位计测量管中的浮子随被测液位变化时,浮子中的磁性体与显示条上显示色标中的磁性体作用,使其翻转,红色表示有液,白色表示无液,以达到就地准确显示液位的目的。

用户还可根据工程需要,配合磁控液位计使用,可就地数字显示,或输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。

也可以配合磁性控制开关或接近开关使用,对液位监控报警或对进液出液设备进行控制。

技术参数
1、测量范围:根据用户要求(最大6000mm)
2、测量精度:≤±10mm
3、介质压力:-1.0-6.0Mpa
4、介质温度:-40℃~450℃
5、介质粘度:≤10-4㎡/S
6、介质比重:≥0.35g/cm3
7、管体材质:由具体密度而定
8、安装法兰:标准DN20。

也可以根据用户要求
9、排污阀:(Q11f-15PC1/2’’)内螺纹管式球阀
放气孔:GZ1/2” 管堵头。
