单片机外部中断的使用
单片机外部中断实验(附C语言程序)
单片机外部中断实验（附c程序）一、实验目的掌握外部中断的C语言和汇编语言编程方法，会用外部中断解决实际应用问题。
二、实验内容8051C51单片机P2.0接一个发光二极管LED1、P2.1接一个发光二极管LED2，P3.2接一个开关、P3.3接一个开关要求实现以下功能：（1）合上、P3.3断开时LED1闪烁（2）P3.2断开、P3.3合上时LED2闪烁（3）P3.2合上后（不断开）再合上P3.3，LED1闪烁LED2不闪烁（4）P3.3合上后（不断开）再合上P3.2，LED2不闪烁LED1闪烁试编写C语言和汇编语言程序使用自然优先级就可以也可 XO 高级X1低级PX0=1 PX1=0四、实验电路五、参考程序（自己完成）C程序：Include<reg52.h>Sbit P2_0=P2^0;Sbit P2_1=P2^1;Sbit P3_2=P3^2;Sbit P3_3=P3^3;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}Void main{EA=1;EX0=1;EX1=1;ITO=1;IT1=1;PX0=1;PX1=0;While(1);}Void int0(void) interrupt 0 { if（！P3_2）{While(1){P2_0=1;delay02s();P2_0=0;delay02s();}}}Void int1(void) interrupt 2 { if（！P3_3）{While(1){P2_1=1;delay02s();P2_1=0;delay02s();}}}。
单片机外部中断原理及应用
单片机外部中断原理及应用单片机是一种集成电路，可以执行特定任务的微型计算机。
它被广泛应用于各种电子产品中，如电视机、洗衣机、空调等。
为了提高单片机的灵活性和扩展性，可以通过外部中断来实现对特定事件的响应。
本文将探讨单片机外部中断的原理及其应用。
一、单片机外部中断的原理外部中断是指当某个特定的事件发生时，使单片机将正常的程序执行中断，转而去执行与该事件相关的程序。
在单片机中，外部中断信号通过引脚同内部中断控制电路相连。
当引脚的电平发生变化时，中断控制电路就会引起一个中断请求。
接下来，我们将详细介绍外部中断的工作原理。
1.引脚配置：首先，需要将外部中断所连接的引脚配置为中断引脚。
这通常是通过配置相应的寄存器来实现的。
具体的配置方法可能因不同的单片机而有所不同。
2.中断优先级：各个外部中断的优先级需要正确地设置。
当多个中断请求同时发生时，单片机应该按照设定的优先级执行相应的中断程序。
3.中断屏蔽：有时，我们可能不希望某些中断请求引起中断。
在这种情况下，可以设置相应的中断屏蔽。
屏蔽某个中断请求后，单片机将不会对该请求进行响应。
4.中断触发方式：外部中断可以基于边沿触发或电平触发。
在边沿触发中断中，中断请求的触发方式可以为上升沿触发、下降沿触发或双边沿触发；而在电平触发中断中，中断请求的触发方式可以为高电平触发或低电平触发。
5.中断服务程序：当发生中断时，单片机将会执行与该中断相关的中断服务程序。
中断服务程序是一段特定的代码，用于处理中断事件。
二、单片机外部中断的应用外部中断在单片机的应用中起到了关键作用。
通过外部中断，单片机可以及时响应外部事件，并执行相应的处理程序。
下面将以一个具体的应用场景来说明外部中断的应用。
假设我们正在设计一款智能家居系统，该系统可以通过远程控制来控制家中的灯光。
我们使用一个红外遥控器来发送控制码，单片机则通过外部中断来接收红外信号并解码。
1.硬件连接：将红外接收模块连接到单片机的外部中断引脚上。
单片机实验：外部中断按键
单⽚机实验：外部中断按键实验内容：实验⼤致上就是说：按键不按的时候，灯⼀直亮，按键按下的时候，灯不亮，报警器响。
现在给了汇编语⾔，要改成c语⾔，并在proteus⾥⾯仿真。
思考与总结：响应中断请求的条件：1.总中断允许开关EA=1。
2.中断源的中断允许位为1。
3.中断源发出中断请求。
4.⽆同级或更⾼级中断正在被服务。
结合实验，就知道，这⾥跑到中断⼦程序的条件，⾸先总开关打开。
然后选择中断请求源，对这个实验来说，也就是选择I N T 0 ‾\overline{INT0}INT0外部中断请求0，它的中断允许控制位是E X 0 EX0EX0，我们置1后，就说明允许了外部中断0中断。
我们如果选⽤跳沿触发，⼀个机器周期采样到外部中断输⼊为⾼，下⼀个为低，那么中断请求触发器置⼀，这个时候进⼊中断⼦程序。
这个实验是电平触发。
cpu查询到中断请求时，就会进⾏中断响应(这⾥假设只是单⼀中断，如果有不同优先级的中断，那么cpu还要进⾏判断)。
硬件⽣成⼀个长调⽤指令并执⾏，程序转向中断⼊⼝地址，两个中断⼊⼝相隔8字节，难以放下中断⼦程序，此时需要⼀个跳转指令，转向在其他地址下的⼦程序中。
实验结果：汇编语⾔实现：ORG 0000hLJMP MAIN//主程序ORG 0003hLJMP INT0s//中断⼊⼝ORG 0100hMAIN: CLR IT0//外部中断请求0为电平触发SETB EA//总中断允许SETB EX0 //允许外部中断0LOOP: CLR P0.0//p0.0是低电平，此时灯亮SETB P2.3//p2.3是⾼电平，此时警报不响SJMP LOOP//短转移指令，程序跳到loop函数循环ORG 0200h//伪指令INT0s: SETB P0.0//p0.0是⾼电平，此时灯灭CLR P2.3//p2.3是低电平，此时警报响Delay: MOV R0,#200//延时函数D1: MOV R1,#254D2: DJNZ R1,D2DJNZ R0,D1RETIEND改成c51语⾔：#include<reg51.h>#define uchar unsigned charsbit key = P3^2;void delay(unsigned int i)//延时函数{unsigned int j;for(;i>0;i--)for(j=0;j<333;j++){}}void main()//主函数{EA=1;//总中断允许EX0=1;//允许外部中断0IT0=0;//选择外部中断0为电平触发⽅式while(1)//循环{P0=0xfe;}//P0.0⼝的Led亮}void key_scan() interrupt 0//外部中断0的中断服务函数{if(key==0)//判断是否有按键按下{delay(10);//延时去抖if(key==0){P2=0xf7;P0=0xff;while(!key);//等待按键松开P2=0xff;P0=0xfe; }}}proteus仿真：。
51单片机interrupt用法
51单片机interrupt用法1. 什么是51单片机interrupt？51单片机是一种常用的嵌入式微控制器，被广泛应用于各种电子设备中。
中断是一种特殊的处理机制，它允许单片机在执行某个任务的过程中，临时暂停当前的任务，去处理其他紧急事件。
这些紧急事件可以是来自外部设备的信号、计时器溢出等。
2. 为什么要使用interrupt？使用interrupt的好处是可以及时响应外部事件，提高系统的实时性和可靠性。
不使用interrupt的话，单片机只能按照预定的程序执行，无法即时响应外部事件，造成系统的延迟和不稳定。
3. 如何使用interrupt？首先，我们需要了解51单片机的interrupt架构。
51单片机有两个interrupt源，分别是外部中断和定时器/计数器中断。
外部中断：单片机的P3口（即引脚INT0和INT1）可以接收外部中断信号。
当INT0引脚检测到高电平脉冲时（可以通过软件设置为下降沿触发或低电平触发），单片机就会执行外部中断的相关程序。
INT1引脚类似。
定时器/计数器中断：单片机的定时器/计数器模块可以设置定时中断。
定时器可以根据一定的时钟源进行计数，当计数值达到预设值时，就会触发中断。
通过设置计数器的工作模式和计数初值，可以灵活控制定时中断的触发时间和频率。
对于外部中断，我们可以通过设置相应的中断控制寄存器来选择触发方式（下降沿触发、低电平触发等）。
然后，在主程序中需要响应外部中断的地方，我们可以编写一个中断服务程序（ISR），用来处理中断事件。
中断服务程序需要使用关键字”interrupt”进行声明，同时需要保存现场（将寄存器的值及其他关键状态保存在堆栈中），以便中断结束后能够正确恢复。
对于定时器/计数器中断，我们首先需要对定时器进行初始化设置，选择时钟源和工作模式。
然后，我们可以设置计数初值和中断触发时间。
当计数器达到预设值时，中断程序会被执行。
下面我们就来介绍一个常见应用案例：使用外部中断实现按键控制LED的亮灭。
单片机外部中断实验程序
单片机外部中断实验程序单片机外部中断是一种常用的硬件中断方式，可以使单片机在执行主程序的同时，及时响应外部设备的信号，并进行相应的处理。
在本实验中，我们将编写一段简单的程序，用于实现单片机外部中断的功能。
首先，我们需要明确实验的硬件配置。
本实验中，我们使用的是STC89C52单片机，其中P3.2引脚作为外部中断0的引脚。
接下来，我们将详细介绍实验的步骤。
首先，在主程序中，我们需要首先对单片机的外部中断进行初始化设置。
具体的设置步骤如下：1.设置外部中断引脚的工作方式。
我们需要将P3.2引脚设置为外部中断0的工作模式。
可以通过将P3.2引脚对应的P3CON寄存器位设置为1来实现。
2.设置外部中断的触发方式。
单片机外部中断可以通过电平触发或边沿触发来响应外部设备的信号。
在本实验中，我们选择边沿触发方式。
可以通过将IE寄存器中的EX0位设置为1来实现。
然后，在程序的主循环中，我们可以编写一个简单的实验程序，用于验证外部中断的功能。
具体的步骤如下：1.在主循环中，我们可以设置一个循环延时函数，用于模拟主程序的执行过程。
2.在循环延时函数的适当位置，可以编写一段代码来模拟外部设备的信号触发。
可以通过向P3.2引脚输出一个高电平信号来触发外部中断。
3.在外部中断的中断服务函数中，我们可以编写一段简单的代码，用于处理外部中断触发时的操作。
可以通过向LED等外设输出一个特定的信号，以验证中断服务函数的正确性。
最后，在程序的尾部，我们可以添加一个死循环，用于保证程序的持续运行。
具体的代码如下所示：```#include<reg52.h>sbit LED=P1^0;void delay(unsigned int t){unsigned int i,j;for(i=t;i>0;i--)for(j=110;j>0;j--);}void ExternalInterrupt0()interrupt0{LED=~LED;delay(100);}void main(){IT0=1;//设置外部中断0为边沿触发EX0=1;//允许外部中断0EA=1;//允许总中断while(1){//主循环中的其他操作delay(1000);}}```通过以上的程序，我们可以实现单片机的外部中断功能。

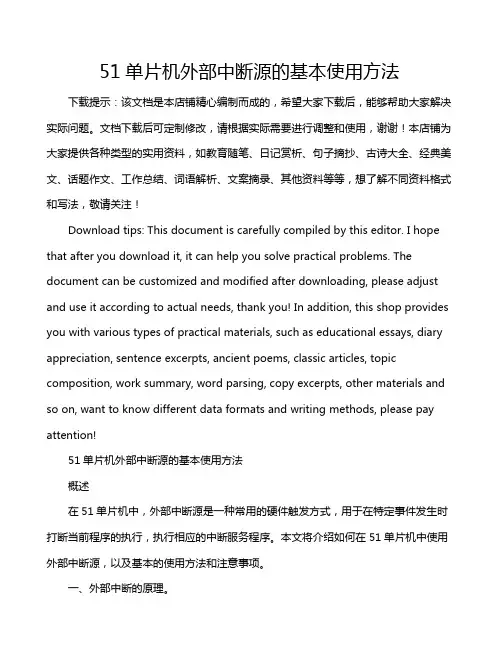

51单片机外部中断源的基本使用方法
51单片机外部中断源的基本使用方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!51单片机外部中断源的基本使用方法概述在51单片机中，外部中断源是一种常用的硬件触发方式，用于在特定事件发生时打断当前程序的执行，执行相应的中断服务程序。
单片机外部中断实训报告
一、实训目的1. 理解单片机外部中断的概念和作用。
2. 掌握单片机外部中断的配置方法。
3. 学会编写外部中断服务程序。
4. 通过实际操作，提高单片机编程和调试能力。
二、实训内容1. 单片机外部中断原理2. 单片机外部中断配置3. 外部中断服务程序编写4. 实验验证与调试三、实训环境1. 单片机开发板：选用STC89C52单片机。
2. 仿真软件：Proteus。
3. 实验工具：示波器、电源、连接线等。
四、实训步骤1. 理解单片机外部中断原理外部中断是单片机中断系统中的一种，用于响应外部事件。
当外部事件发生时，单片机会暂停当前程序，转去执行外部中断服务程序。
外部中断有多个中断源，如INT0、INT1等。
2. 单片机外部中断配置（1）设置外部中断触发方式：根据需要选择上升沿触发、下降沿触发或双边沿触发。
（2）设置外部中断优先级：根据实际需求设置中断优先级。
（3）设置外部中断使能：通过设置IE寄存器使能外部中断。
3. 外部中断服务程序编写编写外部中断服务程序，用于处理外部中断事件。
在服务程序中，完成相关处理逻辑，如记录外部事件发生次数、控制LED灯闪烁等。
4. 实验验证与调试（1）搭建实验电路：将单片机开发板与外部设备（如按钮）连接，设置好外部中断配置。
（2）在Proteus中搭建仿真电路，编写代码。
（3）下载代码到单片机开发板，观察实验现象。
（4）根据实验现象，调试程序，确保外部中断功能正常。
五、实验结果与分析1. 实验现象：按下外部按钮，单片机进入外部中断服务程序，控制LED灯闪烁。
2. 分析：通过设置外部中断触发方式、优先级和使能，成功实现外部中断功能。
在服务程序中，完成相关处理逻辑，达到预期效果。
六、实训总结1. 通过本次实训，掌握了单片机外部中断的配置方法，学会了编写外部中断服务程序。
2. 熟悉了外部中断在实际应用中的重要作用，提高了单片机编程和调试能力。
3. 在实训过程中，遇到了一些问题，如外部中断响应不及时、LED灯闪烁不稳定等。
单片机实验报告四 外部中断实验
南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2019. 4.30 实验成绩：实验四外部中断实验（一）实验目的1.掌握单片机外部中断原理；2.掌握数码管动态显示原理。
（二）设计要求1.使用外部中断0和外部中断1；2.在动态数码管上显示中断0次数，中断1用作次数清0，数码管采用74HC595驱动。
（三）实验原理1.中断：计算机执行主程序过程中，由于临时重要事件，需要暂停当前程序的运行，转到中断服务程序去处理临时事件，处理完后又返回原程序的断点处继续运行。
图1STC15单片机的中断系统包含21个中断源,2个中断优先级,二级中断服务嵌套,中断允许寄存器IE、IE2和INT_CLKO控制中断允许。
中断优先级寄存器IP、IP2管理中断优先级。
同优先级中断同时提出中断请求时，由内部的查询逻辑确定响应次序。
中断请求源中的外部中断0（INT0）和外部中断1（INT1）详述如下：1)外部中断0（INT0）：中断信号由P3.2引脚输入。
通过IT0来设置中断请求的触发方式。
当IT0为“1”时，外部中断0为下降沿触发；当IT0为“0”时，无论是上升沿还是下降沿，都会引发外部中断0.一旦输入信号有效，则置位IE0标志，向CPU申请终端。
2)外部中断1（INT1）：中断信号由P3.3引脚输入。
通过IT1来设置中断请求的触发方式。
当IT1为“1”时，外部中断0为下降沿触发；当IT1为“0”时，无论是上升沿还是下降沿，都会引发外部中断0.一旦输入信号有效，则置位IE0标志，向CPU申请终端。
2.LED数码管是显示数字和字母的常见显示器件，由8个发光二极管构成，结构如图2：图2段码：a、b、c、d、e、f、g、dp段的二进制代码（a为最低位），控制显示字型。
位选：公共端com，控制数码管是否显示。
3.数码管动态显示原理：任何时刻只有一个数码管处于显示状态，单片机采用“扫描”方式控制各个数码管轮流显示，通常将所有数码管段码线的相应段并联在一起，由一个8位I/O 端口控制。
实验四-MCS-51单片机外部中断实验
实验四-MCS-51单片机外部中断实验实验目的：1. 学习MCS-51单片机的外部中断原理和使用方法；2. 掌握如何通过硬件中断和软件中断实现MCS-51单片机的响应机制；3. 了解MCS-51单片机外部中断的实际应用。
实验器材：MCS-51单片机开发板、按键开关、调试器。
实验原理：MCS-51单片机通过INT0和INT1两个硬件中断引脚实现外部中断。
当INT0外部中断线检测到低电平信号时，中断向量为0x0003；当INT1外部中断线检测到低电平信号时，中断向量为0x0013。
通过配置中断控制寄存器IE和TCON，可以实现对外部中断的使能、触发方式和优先级等的控制。
MCS-51单片机还可以通过软件方式实现外部中断，即通过软件方式扫描外部信号，并在检测到信号发生变化时触发相应的中断处理程序。
实现软件中断的方法是使用定时器功能，通过定时器中断触发中断服务程序，该程序扫描外部信号，并根据需要触发软件中断。
实验步骤：1. 将开发板上的按键开关连接到开发板的P3.2引脚。
按键开关按下时，P3.2引脚被拉低，可以触发外部中断。
2. 打开Keil μVision5软件，新建工程，选择芯片型号为STC89C52，保存并命名为“Exp4”。
3. 在主函数中声明中断函数，并在中断函数中打印提示信息。
4. 在主函数中初始化中断控制寄存器IE和TCON，开启INT0外部中断，并将中断优先级设置为最高。
5. 在主函数中使用无限循环，来保持程序一直运行，并定时打印提示信息，以验证程序是否正常运行。
6. 烧录程序到开发板上，先在开发板上不按下按键，观察是否正常打印提示信息。
然后按下按键，观察是否触发外部中断，进入中断函数并打印提示信息。
实验代码：#include<STC89C52.h>#include<stdio.h>// 定义外部中断0的中断服务函数void Interrupt0() interrupt 0{printf("External interrupt 0 has occured!\n");}// 打印提示信息printf("Program is running...\n");while(1){// 定时打印提示信息printf("Hello!\n");delay_ms(1000);}}注意事项：1. 写中断程序时，一定要注意将中断函数的声明放在程序开头，否则可能会出现中断无法触发的情况；2. 在使用中断相关功能的时候，务必仔细阅读数据手册中的相关章节，以确保正确使用并且避免出现不必要的错误；3. 在进行外部中断实验的时候，可以使用按键开关、光敏电阻等外部器件来模拟外部信号的变化，以测试程序的正确性。
单片机学习经验——interrupt
单片机中断一、Interrupt 0——外部中断：初始化为：EA=1;(开启中断)IT=0；（电平触发方式，IT=1表示下降沿等边沿式触发）EX0=1;（允许中断）例子：#include<reg51.h>#include<intrins.h>sbit P3_0=P3^0;int i;void main( ){… …IT0=0; //设为电平触发方式EA=1; //CPU开放中断EX0=1; //允许中断… …}void int_0( ) interrupt 0 {P3_0=0; //由P3.0输出0_nop_( );_nop_( );P3_0=1; //由P3.0输出1，撤除i=P1; //输入数据… …}二、Interrupt 1——定时器T0溢出：1、初始化：1）、TR0=1;(启动定时器T0)EA=1；（开启中断）ET0=1；（允许T0中断）2）、对于时间的计算：对于晶振为12Mhz的单片机，其一个周期为1微秒。
方式0：TCON D7D0所以这是由十三位计数器组成的,计算方法为：)t/N (213周期注：=-=N X TMOD=OX00;方式1：所以这是由16位计数器组成的，其计算方法为： 例:TMOD=OX01;TH0=(N -65536)/256; TL0=(N -65536)%256; 同理N=t/晶振周期 方式2：TCON D7D0TCON D7D016X=2-N这是8位计数器，计算方法如下：N=82（N=t/晶振周期）X-方式2特别适合于较精确的脉冲信号发生器。
此时TMOD=OX06;例如，利用T0扩展一个外部中断源。
将T0设置为计数器方式，按方式2工作，TH0、TL0的初值均为0FFH，T0允许中断，CPU开放中断。
程序为：TMOD=0x06；//置T0为计数器方式2TL0=0x0FF；//置计数初值TH0=0x0FF;TR0=1；//启动T0工作EA=1；//CPU开中断ET0=1；//允许T0中断对于方式3一般不用所以这里暂不介绍了。
单片机外部中断实验报告
单片机外部中断实验报告实验目的：1、理解单片机外部中断的原理和用途；2、掌握单片机外部中断的配置和使用方法。
实验器材：1、STC15W408AS单片机开发板；2、简单的电路连接器；3、按钮开关。
实验原理：单片机外部中断是通过外部硬件信号触发单片机的中断请求，在单片机运行过程中，当外部信号满足特定条件时，会触发中断，并暂停当前的运行程序，转而执行中断服务程序。
通过外部中断，可以实现对外部事件的实时处理。
实验步骤：1、将按钮开关与单片机开发板连接，将按钮开关的一端与单片机的INT0引脚连接，另一端与GND连接。
2、在开发板上连接好电源并供电。
3、打开Keil软件，新建一个工程，并选择合适的单片机型号。
4、配置单片机的外部中断功能，设置INT0引脚为中断输入。
5、编写中断服务程序，当INT0引脚检测到边沿信号时，执行中断服务程序，并在其中加入相应的处理代码。
6、编写主程序，配置相关的引脚和寄存器，使单片机进入中断模式，接受外部中断信号，并执行中断服务程序。
7、下载程序到单片机开发板上，运行程序。
8、按下按钮开关，触发外部中断，并查看实验结果。
实验结果：当按下按钮开关时，实时触发外部中断，单片机停止当前程序的运行，进入中断模式，并执行中断服务程序中的相应代码。
实验总结：通过这次实验，我对单片机的外部中断有了更深入的理解，并学会了如何使用外部中断实现对外部事件的及时处理。
外部中断广泛应用于各种实时系统和设备中，具有很大的实用价值。
在以后的学习和实践中，我会进一步掌握和应用单片机的外部中断功能。
单片机外部中断实现
单片机外部中断实现在嵌入式系统中，单片机外部中断实现是一项非常重要的技术。
通过外部中断，可以实现单片机与外部设备的有效交互，使系统能够及时响应外部的触发信号。
本文将介绍单片机外部中断的概念、工作原理以及实现方法。
一、概念单片机外部中断是指当单片机接收到外部触发信号时，能够中断当前的执行程序，并跳转到中断服务程序中执行特定的操作。
外部中断通常由外部设备引脚的电平变化或信号触发引发，如下降沿、上升沿、高电平、低电平等。
二、工作原理外部中断的工作原理主要涉及中断源、中断请求、中断控制器和中断服务程序。
1. 中断源：中断源是指触发中断的外部设备，可以是开关、按键、传感器等。
当外部设备产生触发信号时，会引起中断请求。
2. 中断请求：中断请求是指中断源产生的信号，一般为电平变化或触发信号。
中断请求会触发中断控制器进行处理。
3. 中断控制器：中断控制器会根据中断请求的优先级和设置的中断屏蔽位，确定是否接受中断请求，并决定是否触发中断。
常见的中断控制器有外部中断控制器（例如8051中的中断0、中断1）和内部中断控制器（例如NVIC）。
4. 中断服务程序：中断服务程序是事先编写好的程序，用于处理中断事件。
当中断控制器接受到中断请求后，会跳转到对应的中断服务程序执行相应的操作。
中断服务程序需高效地完成相应的操作，然后返回到中断之前的程序位置，继续执行。
三、实现方法单片机外部中断的实现方法因芯片型号和开发环境而异，下面以常用的STM32单片机为例，介绍两种常见的外部中断实现方法。
1. EXTI外部中断：STM32单片机中，外部中断的实现依赖于外部中断线（EXTI）。
使用EXTI可以将特定GPIO引脚与中断源连接，当GPIO引脚的电平变化满足中断触发条件时，触发并处理相应的中断。
外部中断的实现步骤如下：（1）配置GPIO引脚为输入模式，设置中断触发模式（例如边沿触发模式）。
（2）配置EXTI中断线，绑定对应的GPIO引脚和中断触发源。
单片机外部中断实验
单片机外部中断实验 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】实验6 外部中断实验(仿真部分)一、实验目的1. 学习外部中断技术的基本使用方法。
2. 学习中断处理程序的编程方法。
二、实验内容在INT0和INT1上分别接了两个可回复式按钮，其中INT0上的按钮每按下一次则计数加一，其中INT1上的按钮每按下一次则计数减一。
P1．0~ P1．3接LED 灯，以显示计数信号。
三、实验说明编写中断处理程序需要注意的问题是：1．保护进入中断时的状态，并在退出中断之前恢复进入时的状态。
2．必须在中断处理程序中设定是否允许中断重入，即设置EX0位。
3．INT0和INT1分别接单次脉冲发生器。
P1．0~ P1．3接LED灯，以查看计数信号．四、硬件设计利用以下元件：AT89C51、BOTTON、CAP、CAP-POL、CRYSTAL、RES、NOT、LED-Yellow。
设计出如下的硬件电路。
晶振频率为12MHz。
五、参考程序框图1.实验目的学会asm和C512.实验原理【硬件接法】控制LED，低电平点亮INT1接按键，按下时产生低电平【运行效果】程序工作于中断方式，按下按键K2后，LED点亮，秒后自动熄灭。
8051单片机有/INT0和/INT1两条外部中断请求输入线，用于输入两个外部中断源的中断请求信号，并允许外部中断源以低电平或下降沿触发方式来输入中断请求信号。
/INT0和/INT1中断的入口地址分别是0003H和0013H。
TCON寄存器（SFR地址：88H）中的IT0和IT1位分别决定/INT0和/INT1的触发方式，置位时为下降沿触发，清零时为低电平触发。
实际应用时，如果外部的中断请求信号在产生后能够在较短时间内自动撤销，则可以选择低电平触发。
在中断服务程序里要等待其变高后才能返回主程序，否则会再次触发中断，产生不必要的麻烦。
如果外部的中断请求信号产生后可能长时间后才能撤销，则为了避免在中断服务程序里长时间无谓等待，可以选择下降沿触发。
汽车单片机技术教材配套课件任务17 外部中断的使用
等待中断
N
Y
中断处理
中断返回
软件设计
ORG 0000H LJMP START ORG 0003H ;外部中断0的入口地址 LJMP INT_0 ; 跳入中断服务子程序 ORG 0030 START: MOV SP,#60H; 设置堆栈区 MOV A,#0FFH ; 初值 MOV P1,A SETB EA ; 开总的中断 SETB EX0 ; 开外部中断0 SETB IT0 ; 下降沿触发 SJMP $ ; 等待中断 INT_0: ; 中断服务子程序 CPL A ; 初值取反 MOV P1,A RETI ; 中断返回 END
仿真调试
3、程序调试仿真
仿真调试
1、触发方式设置： IT0=1,IT1=1 下降沿触发 使用指令： SETB IT0 SETB IT1
以下操作可采 用位操作指令， 与可采用字节
2、外部中断允许控制
操作指令。
EA=1 开总的中断
EX0=1,EX1=1 开外部中断0和外部中断1
使用指令： SETB EA , SETB EX0, SETB EX1
51单片机外部中断请求方式
负边沿触发，使控制位IT0=1即可。 低电平触发，使控制位IT1=0即可。
51单片机响应外部中断请求后会自动将外部中断标志位 清0，但由于外部中断请求触发方式的特点，在使用外部中 断中要注意避免重复请求问题。
外部中断控制寄存器
定时器控制寄存器TCON设定
特点: 8位、可位寻址、复位后内容为00H； 作用: 为外部中断源和定时/计数功能服务；
INT_0: …………… ……………. RETI END
中断入口地址 跳到中断服务程序
开总的中断 开总外部中断0 下降沿触发 外部中断处理程序
51单片机串口中断的两种写法
单片机串口通信在嵌入式系统中具有非常重要的作用，而其中串口中断的编写方式更是至关重要。
今天我们来讨论一下51单片机串口中断的两种写法。
1. 外部中断写法在51单片机中，串口通信一般使用串口中断来实现。
外部中断写法是一种常见的串口中断编写方式。
其具体步骤如下：1)需要设置串口工作参数，包括波特率、数据位、停止位和校验位等。
2)在主程序中使能串口中断，并设置中断优先级。
3)在中断服务函数中进行接收数据的处理，可以通过接收缓冲区、中断标志位等来判断接收数据的情况，并进行相应的处理。
2. 定时器中断写法除了外部中断写法，定时器中断也是一种常见的串口中断编写方式。
其具体步骤如下：1)同样需要设置串口工作参数，包括波特率、数据位、停止位和校验位等。
2)在主程序中初始化定时器，并使能定时器中断。
3)在定时器中断服务函数中进行接收数据的处理，同样可以通过接收缓冲区、中断标志位等来判断接收数据的情况，并进行相应的处理。
总结无论是外部中断写法还是定时器中断写法，都是实现51单片机串口通信的常见方式。
在选择具体的编写方式时，需要根据具体的应用场景和需求来进行选择。
在实际应用中，可以根据具体情况来灵活选择合适的串口中断编写方式，以便更好地满足系统的需求。
在实际编写中断服务函数时，需要注意以下几点：1)处理数据时需要考虑数据的完整性和准确性，可以通过校验位等手段来验证数据的正确性。
2)在中断服务函数中应尽量减少对全局变量的访问，以避免出现数据冲突和竞争的情况。
3)合理设置中断优先级，避免产生中断嵌套和冲突。
通过合理的中断编写方式和注意事项，可以更好地实现串口通信功能，提高系统的稳定性和可靠性，为嵌入式系统的应用提供良好的技术支持。
对于外部中断写法和定时器中断写法，两者各有优缺点。
外部中断写法在串口数据到达时能够即刻响应中断、处理数据。
但是，如果数据传输速率较快或需要高精度的数据处理，外部中断写法可能无法满足要求。
在这种情况下，定时器中断写法显得更加合适。
浅谈51单片机2个外部中断的应用案例
浅谈51单片机2个外部中断的应用案例51单片机是一种常见的微控制器，具有丰富的外部中断功能。
在本文中，将浅谈51单片机中两个外部中断的应用案例，旨在帮助读者更好地理解和应用该功能。
外部中断是指通过外部信号触发单片机的中断执行程序。
51单片机具有2个外部中断引脚，分别是INT0和INT1，它们可以用于各种不同的应用。
下面将介绍两个典型的外部中断的应用案例。
1.停车场车位计数器停车场车位计数器可以利用51单片机的外部中断功能来实现。
假设停车场有3个车位，当车辆入场时，外部中断INT0触发，计数器加1；当车辆出场时，外部中断INT1触发，计数器减1、通过读取计数器的值，可以实时查看停车场内的剩余车位。
具体实现的步骤如下：1)初始化外部中断INT0和INT1，设置为下降沿触发。
2)将车位计数器初始化为0。
3)当接收到INT0中断信号时，车位计数器加14)当接收到INT1中断信号时，车位计数器减15)在主循环中，可以通过查询车位计数器的值来实时显示剩余车位数。
这个应用案例使得车辆管理变得更加智能化和便捷，方便停车场管理员实时了解停车位的使用情况。
2.控制智能家居设备智能家居设备的控制可以利用51单片机的外部中断功能来实现。
例如，当外部中断INT0触发时，可以控制家居设备的开关状态，比如打开或关闭灯光、电器等。
具体实现的步骤如下：1)初始化外部中断INT0，设置为下降沿触发。
2)在INT0中断服务程序中，判断当前设备的开关状态。
如果是关闭状态，则打开设备；如果是打开状态，则关闭设备。
3)在主循环中，可以通过查询当前设备的开关状态来实时显示设备状态。
这个应用案例使得智能家居设备的控制更加智能化和灵活，用户可以通过触发外部中断来实现对设备的远程控制。
总结：以上是两个常见的51单片机外部中断的应用案例。
通过合理应用外部中断功能，能够实现更多智能化、便捷化的功能，提高系统的可靠性和实用性。
希望本文能够对读者有所帮助，并激发更多的创意和思考。
外部中断实验报告
一、实验目的1. 理解单片机外部中断的概念和工作原理。
2. 掌握MCS-51单片机外部中断的编程方法。
3. 通过实验验证外部中断在实际应用中的效果。
二、实验环境1. 实验设备：MCS-51单片机实验板、按键、LED灯、面包板、连接线等。
2. 开发环境：Keil uVision5软件。
三、实验原理外部中断是单片机的一个重要功能，用于响应外部事件。
当外部事件发生时，CPU可以暂停当前程序，转而执行中断服务程序，处理外部事件。
MCS-51单片机有两个外部中断源，即INT0和INT1。
四、实验内容1. 硬件连接将按键连接到单片机的INT0或INT1引脚，LED灯连接到单片机的某个I/O口。
具体连接方式如下：- 将按键的一端连接到单片机的INT0或INT1引脚，另一端连接到地。
- 将LED灯的正极连接到单片机的某个I/O口，负极连接到地。
2. 程序设计（1）初始化单片机```cvoid main() {EA = 1; // 开启总中断EX0 = 1; // 开启INT0中断IT0 = 1; // 设置INT0为下降沿触发P1 = 0xFF; // 初始化P1口为高电平，关闭LED灯 while(1) {// 主循环}}```（2）编写中断服务程序```cvoid ext0_isr() interrupt 0 {P1 = 0x00; // 点亮LED灯delay(500); // 延时0.5秒P1 = 0xFF; // 熄灭LED灯}```（3）编写延时函数```cvoid delay(unsigned int ms) {unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```3. 实验步骤1. 编写程序，并使用Keil uVision5软件进行编译和烧录。
2. 将程序烧录到单片机中，并连接好硬件电路。
3. 按下按键，观察LED灯是否闪烁。
单片机中断机制与外部中断引脚应用原理解读
单片机中断机制与外部中断引脚应用原理解读单片机中断机制是指在单片机运行过程中，当某个特定事件发生时，可以中断正在执行的程序，转而去处理这个事件。
中断机制可以提高单片机的响应速度和效率，在许多实时控制系统和嵌入式系统中被广泛应用。
本文将解读单片机中断机制的原理，并重点介绍外部中断引脚的应用。
一、中断机制的原理单片机中断机制的核心是中断向量表和中断优先级控制。
当中断事件发生时，中断请求线将信号发送给单片机，单片机根据中断源的优先级以及当前正在执行的程序的状态来判断是否执行中断处理程序。
1. 中断源常见的中断源包括外部中断、定时器中断和串口中断等。
外部中断是通过单片机的外部引脚与外部设备连接，当外部设备触发中断条件时，会发送中断请求信号给单片机。
定时器中断是通过单片机内部的定时器模块来触发的，可以用来实现精确的时间控制。
串口中断是通过单片机与外部设备进行串口通信时，当接收到数据或发送完成时触发的中断。
2. 中断处理程序当中断事件发生时，单片机会执行对应的中断处理程序，中断处理程序是一段特定的代码，用来处理中断事件和保存现场。
中断处理程序执行完毕后，会根据中断优先级控制来判断是否返回到原来的程序继续执行。
3. 中断向量表中断向量表是存储中断处理程序地址的表格，它们按照中断源的编号排列。
当中断事件发生时，单片机会根据中断源的编号找到对应的中断向量表项，从而确定要执行的中断处理程序。
4. 中断优先级控制中断优先级控制是用来确定在多个中断事件同时发生时，单片机选择哪个中断事件优先响应的机制。
通过设置中断源的优先级，单片机可以根据优先级来选择执行对应的中断处理程序。
二、外部中断引脚的应用原理外部中断引脚是单片机上的专门引脚，用于接收外部设备发送的中断请求信号。
外部中断引脚通常分为多个引脚，每个引脚可以连接一个外部设备。
在外部设备满足中断触发条件时，会向单片机发送中断请求信号，单片机根据引脚的电平变化来判断中断事件的发生。
第5章stm32单片机外部中断ppt课件
5.2.3 中断控制器
ICER[2]：全称Interrupt Clear-Enable Registers，是 一个中断清除使能寄存器组。
该寄存器组与ISER寄存器功能相反，用来清除某个 中断的使能位。由于NVIC的这些寄存器都是写1有 效的，写0是无效的。设置一组ICER 寄存器来清除 相应中断使能位。
5.2.1 中断源
ARM Coetex-M3内核共支持256个中断，其中16 个内部中断，240个外部中断和可编程的256级中断优 先级的设置。STM32目前支持的中断共84个（16个内 部+68个外部），还有16级可编程的中断优先级的设 置，仅使用中断优先级设置8bit中的高4位。
5.2.2 中断向量：表5-1 给出STM32F103中断向量表
5.3.2 中断优先级控制
响应优先级可设置为0到15级。 判断两个中断的优先级时： (1)先看抢占优先级的高低； (2)再看响应优先级的高低； (3)看中断通道向量地址。 一个系统使用一个组别就完全可以满足需要，在使 用一个组别后不要在系统中再改动组别。
5.3.2 中断优先级控制
假定设置中断优先级为组2，然后设置： 中断3（RTC中断）的抢占优先级为2，响应优先级为1。 中断6（外部中断0）的抢占优先级为3，响应优先级为0。 中断7（外部中断1）的抢占优先级为2，响应优先级为0。 求这3个中断的优先级顺序？ 上面例子中的中断3和中断7都可以打断中断6 的中断。而中 断7和中断3却不可以相互打断（这是因为他们的抢占优先级 是相同的）。
5.2.3 中断控制器
与NVIC相关的寄存器 在“stm32f10x_map.h” 文件中定义了一个结构 体，结构体的内容如下
STM32F103系列单片机 的中断系统在这些寄存 器的控制下有序执行。 了解这些中断寄存器的 含义，才能更好的理解 STM32单片机中断系统 的工作原理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
while(1) { P1=i; delay_ms(250); i=_crol_(i,1); } }
将.HEX文件导入仿真图，运行并观察结果；
利用Keil软件将程序下载至实验箱，进行硬件仿真，观察实验结 果。
五、实验数据分析、误差分析、现象分析
现象：利用单片机外部中断0，使用边沿触发方式，当P3.2所接按键Байду номын сангаас下时，流水
三、使用仪器设备编号、部件及备件 1.实验室电脑； 2.单片机实验箱。 四、实验过程及数据、现象记录
在Proteus 环境下建立如下仿真原理图，并保存为文件；
原理图中常用库元件的名称：
无极性电容：CAP 极性电容：CAP-ELEC 单片机：AT89C51 晶体振 荡器：CRYSTAL 电阻：RES 按键：BUTTON 发光二极管：红色LED-RED 绿色LED-GREEN 蓝色LED-BLUE 黄色 LED-YELLOW
灯停止流水，闪烁两次，按键抬起时，恢复原来的流水状态。 六、回答思考题 1.若把边沿触发改为电平触发，有何不同？
答:边沿触发型, CPU在响应中断后由硬件自动清除其中断标志位IEO或 IE1 ,无需其他措施。电平触发型, CPU在响应中断后硬件不会自动清除其中断标 志位IEO或IE1 ,也不能用软件清除。在中断响应后,要立即撤销输入引脚上的低
在Keil环境下建立源程序并保存为.ASM文件，生成.HEX文件； 汇编语言参考程序如下：
ORG 0000H
LJMP MAIN ORG H ;外部中断0程序入口地址LJMP EXINT0 ORG 0030H MAIN: MOV SP,#60H ;堆栈指针初始化 SETB ;设置外部中断 0 为边沿触发 SETB ;开外部中断0 SETB ;开CPU总中断MOV A,#01H LOOP: MOV P1,A RL A CALL DELAY SJMP LOOP DELAY: MOV R1,# ;延时250ms子程序DL1: MOV R2,# DL2: MOV R3,# DJNZ R3,$ DJNZ R2,DL2 DJNZ R1,DL1 ;延时子程序返回EXINT0: PUSH PUSH CLR RS1 SETB RS0 MOV R0,# LP: MOV P1,#0FFH CALL DELAY MOV P1,#00H CALL DELAY DJNZ R0,LP POP PSW POP ACC ;中断返回END 将以上程序补充完整，流水时间间隔，闪烁时间间隔为250ms。C51 语言参考程序： #include<reg51.h> #include<intrins.h> #define uchar unsigned char #define uint unsigned int void delay_ms(uint x) { uint i; uchar j; for(i=0;i<x;i++) for(j=0;j<120;j++); } void ex_int0()interrupt 0 { uchar i; for(i=0;i<5;i++) { P1=0x00; delay_ms(250); P1=0xff; delay_ms(250); } } void main() { uchar i=0xfe; IT0=1; EA=1; EX0=1;
电平
2.如何让流水灯保持原来的状态继续流水？
答:按下复位键,重新启动计数器,流水灯便可以继续流水。
哈尔滨理工大学荣成学院
单片机原理及应用 Protues 仿真实验
班级： 学号： 姓名： 日期：
实验三 单片机外部中断的使用
一、实验名称：单片机外部中断的使用 二、实验目的
1.掌握在Keil环境下建立项目、添加、保存源文件文件、编译源程序的方法； 2.掌握运行、步进、步越、运行到光标处等几种调试程序的方法； 3.掌握在Proteus环境下建立文件原理图的方法； 4..实现Proteus与Keil联调软件仿真。
