贴片三极管J3
贴片三极管引脚 三极管的识别分类和测量
贴片三极管引脚三极管的识别分类和测量贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。
按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。
三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。
按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。
按用途分为：放大管和开关管。
三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。
在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。
图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。
ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。
当三极管用于不同目的时，它的工作状态是不同的。
1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。
2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。
有一个基极电流就有一个与之相对应的集电极电流。
3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。
工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大 IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小 IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。
贴片三极管引脚-三极管的识别分类及测量
贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。
按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。
三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。
按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。
按用途分为：放大管和开关管。
三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。
在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。
图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。
ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。
当三极管用于不同目的时，它的工作状态是不同的。
1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。
2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。
有一个基极电流就有一个与之相对应的集电极电流。
3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。
工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。
贴片三极管封装
贴片三极管封装各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢贴片三极管代码查找贴片三极管资料及其封装贴片三极管代码查找贴片三极管资料及其封装JX SOT23BA V170B dual cc Si diode low IrJY SOT23BA V199 dioda-2xJY SOT23BA V199D dual series Si diode lowIrJZ SOT23BAW 156JZ SOT23BAW156A dual ca Si diode low Ir K SCD80 BBY52-02W I UHF varicap K SOD323BAT68-03W I BAT68 SchottkyK SOT232SK211 JFETK SOT323MRF917N npn RF fT 6GHzK0SOT23HSMP-3830 C gp pin diode HP3830K1SOT23BCW71 NPNK1SOT23BCW71N BC107AK1SOT23HSMP-3831 K gp pin diode HP3830 K14 DTA114G N pnp sw 50V 100mA w. b-eres K15DTA124G N pnp sw 50V 50mA w. b-e resK1p SOT23BCW71N BC107AK1t SOT23BCW71N BC107AK1X SOT23KSC3265 NPNK2SOT23BCW72 NPNK2SOT23BCW72NBC107B ZXT300K2SOT23HSMP-3832 D dual HP3830 pin diode K24 DTC114G N npn sw 50V 100mA w. b-eres K25DTA124G N pnp sw 50V 50mA w. b-e res K2p SOT23BCW72N BC107B ZXT300K2t SOT23BCW72N BC107B ZXT300K3SOT23BCW81 NPNK3SOT23BCW81N npn 50V hfe 420K3SOT23HSMP-3833 A dual HP3830 pin diode K31 BCW81R R npn 50V hfe 420 K31SOT23BCW81R NPNK3p SOT23BCW81N npn 50V hfe 420 K3t SOT23 BCW81N npn 50V hfe 420K4SOT23BCW71R NPNK4SOT23HSMP-3834 B dual HP3830 pin diodeK4SOT23R BCW71R R BC107AK5SOT23BCW72R NPNK5SOT23R BCW72R R BC107B ZTX300K6SOT23BCV71R NPNK6SOT23R BCV71R R BC546AK7SOT23BCV71 NPNK7SOT23BCV71N BC546AK71SOT23BCV71R NPNK7p SOT23BCV71N BC546AK7t SOT23BCV71N BC546AK8SOT23BCV72 NPNK8SOT23BCV72N BC546BK81SOT23BCV72R NPNK8p SOT23BCV72N BC546BK8t SOT23BCV72N BC546BK9SOT23BCF81 NPNK9SOT23BCV72R NPNK9SOT23R BCV72R R BC546BK91SOT23BCF81R NPNKA SOT232SK368 JFETMOSFETKB SOT23MMBT8099L N npn 80V gpKB SOT89BSS192 MOSFETKC BFQ29P N BFT66KC SOT232SK625 JFETKC SOT23BFQ29P NPNKM BST80T VN10KM SOT89BST80 FETKN BST84T Nch VMOS 200VKN SOT89BST84 FETKO BST86T nch VMOS 180VFETKX SOT23PMBF170 MOSFETL SCD80BBY53-02W I varicap pFL SOD323BAT62-03W I BAT62 schottky detectorL SOT232SC2712 NPNL0SOT23BAT721S C dual series 40V 200mA schottkyL0SOT23HSMP-3860 C dual series pin diodeL0SOT323HSMP-386B C gp RF pin diodeL1BSS65N pnp 12V 400MHz swL1SOT23BSS65 PNPL12SOT89ZVNL120Z MOSFETL2BSS69N pnp 40V 200MHz swL2SOT23BSS69 PNPL2SOT23HSMP-3862 D dual RF pin diodeL20SOT23BAS29 diodaL20SOT23BAS29C Si diode 120V 50mAL21SOT23BAS31 dioda-2xL21SOT23BAS31D dual BAS29 diodesL22SOT23BAS35 dioda-2xL22SOT23BAS35A dual BAS29 diodesL3BSS70N pnp 40V 200MHz swL3MMBC1623L3N npn 40V gpL3SOT23BSS70 PNPL3SOT23HSMP-3863 A ca gp RF pin diodeL3SOT23MMBC1623L3 NPNL30SOT143BA V23 dioda-2xL30SOT143BA V23S dual 200V 225mA diodesL31SOT23BA V23S dioda-2xL4MMBC1623L4N npn 40V gpL4SOT23BAT54 diodaL4SOT23HSMP-3864 B cc gp RF pin diodeL4SOT23MMBC1623L4 NPNL4SOT323BAT54W diodaL4SOT323BAT54W C BAT85 schottkyL41SOT143BAT74 dioda-2xL41SOT143BAT74S 2x BAT85L42SOT23BAT54A dioda-2xL42SOT323BAT54AW dioda-2xL42p SOT23BAT54A A dual c anode schottkyL43SOT23BAT54C dioda-2xL43SOT323BAT54CW dioda-2xL43p SOT23BAT54C B dual c cathode schottkyL44SOT23BAT54S dioda-2xL44SOT323BAT54SW dioda-2xL44p SOT23BAT54S D dual series schottkyL4p SOT23BAT54C BAT85 schottkyL4Z SOT23BAT54C BAT85 schottkyL5BSS65R R pnp 12V 400MHz swL5MMBC1623L5N MPS3904 hfe 135-270L5SOT23BAS55 diodaL5SOT23BSS65R PNPL5SOT23MMBC1623L5 NPNL51SOT143BAS56 dioda-2xL51SOT143BAS56S dual 60V 200mA diodesL52SOT23BAS678 diodaL6BAR17C pin diodeL6BSS69R N pnp 40V 200MHz swL6MMBC1623L6N MPS3904 hfe 200-400L6SOT23BAR17 diodaL6SOT23BSS69R PNPL6SOT23MMBC1623L6 NPNL7BAR14-1D dual pin 100mA maxL7BSS70R N pnp 40V 200MHz swL7MMBC1623L7N MPS3904 hfe 300-600L7SOT23BAR14-1 diodax2L7SOT23BSS70R PNPL7SOT23MMBC1623L7 NPNL8BAR15-1A dual pin 100mA maxL8SOT23BAR15-1 dioda-2xL8SOT23BAT721A A dual c anode 40V 200mA schottkyL9BAR16-1B dual pin 100mA maxL9SOT23BAR16-1 dioda-2xL9SOT23BAT721C B dual c cathode 40V 200mAschottkyLA SOT23BF550 PNPLAp SOT23BF550N pnp 40V 25mALB S525T G n-ch vhf mosfet 200MHzLB SOT143BF999 FETLBs SOT23BF999G n-ch vhf mosfet 300MHzLD SOT23BF543 FETLDs SOT23BF543G n-ch vhf mosfet 300MHzLE SOT23BF660 PNPLEs SOT23BF660N BF606A pnp vhf osc fT 800MHzLF SOT23BF777 NPNLG SOT23BF775A NPNLGs SOT23BF775A N npn RF fT for IFampLH BF569R R BF970 pnp RFLH SOT23BF569 PNPLHs SOT23BF569N BF970 pnp RFLJ SOT23BF579 PNPLK SOT23BF799 NPNLKs SOT23BF799N BF959LKs SOT323BF799W N BF959LM d >BST120T p-ch DMOSfet 60VLM SOT23BF569R PNPLM SOT89BST120 FETLN BST122T p-ch DMOSfet 50VLN SOT89BST122 FETLO SOT23BF775 NPNLOs SOT23BF775N BFQ69LOs SOT323BF775W N BFQ69LR SOT23BF517 NPNLRs SOT23BF517T BF763 GHzLS SOT23BF770A NPNLSs SOT23BF770A N npn low noise RF, Ft 6GHzM SCD80BAR64-02W I pin diodeM SOT143BAR65-07S dual pin diodeM SOT892SC2873 NPNM (blue)SOD323 BAR65-03W I pin diodeM (white)SOD323 BBY55-03W I varicap inM01SOT143BF901 FETM02SOT143BF901R FETM04SOT143BF904 FETM06SOT143BF904R FETM08SOT23PMBFJ308 F VHF n-ch JFET J308M09SOT23PMBFJ309 FETM09SOT23PMBFJ309 F VHF n-ch JFET J309M1SOT23BFR30 FETM1SOT23BFR30F BFW11 BF245M10SOT23PMBFJ310 FETM10SOT23PMBFJ310 F J310 n-ch jfetM10SOT23PMBFJ310 F VHF n-ch JFET J310FETM1B SOT23MMBT2222L N2N2222M1E SOT23MMBTA43L N MPSA43 200V Vce npn M1F SOT23MMBT5550L N 2N5550 npn 140VM1J SOT23MMBT2369L N2N2369AM2SOT23BFR31 FETM2SOT23BFR31F BFW12 BF245M20SOT143BFR200 FETM2B SOT23MMBT2907L N2N2907 pnp gpM2C SOT23MMBTA70L N gp pnp MPSA70M3MMBA812M3N 2N5086 hfe 60-120 pnpFETM3SOT23BFT46F n-ch fet gp low level ampM3SOT23MMBA812M3 PNPM31BSD20XQ n-ch depl sw mosfet 10VM31SOT89BSD20 FETM32BSD22XQ n-ch depl sw mosfet 20VM32SOT89BSD22 FETM3A SOT23MMBTH24L N npn VHF amp 400MHz fT 30V M3B SOT23MMBT918L N2N918 UHF ampM3J SOT23MMBTH69L N pnp VHF amp 2GHz fT 15VM4BSR56F 2N4856 n-ch fetFETM4SOT23MMBA812M4 PNPM4SOT363MBD110DW DL dual UHF schottky M4A SOT323MMBV109C Hyperabrupt varicap M4B SOT23 MMBV432B dual cc varicap 45pF/2VM4C SOT23MMBV3102 C Hyperabrupt varicap M4E SOT23MMBV105G C Hyperabrupt varicap M4F SOT23 MMBD353D dual MBD101 in series M4G SOT23MMBV2101 C varicap MV2101M5BSR57F 2N5457 n-ch fetM5MMBA812M5N 2N5086 hfe 135-270 pnpM5SOT23BSR57M5SOT23MMBA812M5 PNPM5SOT323MMBD352W Z2x MBD101 in series M5C SOT23MMBD7000D100V 2x series sw diodesM6BSS66N npn 40V sw fT 250MHz M6 MMBA812M6N2N5086 hfe 200-400 pnpM6SOT23BSR58 FETM6SOT23BSR58F 2N4858 n-ch fetM6SOT23BSS66 NPNM6SOT23MMBA812M6 PNPM65SOT23BF545A FETM66SOT23BF545BM67SOT23BF545C FETM6A SOT23MMBF4416 F2N4416 n-ch rf jfet M6B SOT23MMBF5484F 2N5484 n-ch rf jfet M6C SOT23 MMBFU310F U310 n-ch rf jfet M6E SOT23MMBF5460F 2N5460 n-ch rf jfet M6H SOT23 MMBD354A dual MBD101 cc M7BSS67N npn 40V sw fT 300MHz M7 MMBA812M7N2N5086 hfe 300-600 pnpM7SOT23BSS67 NPNM7SOT23MMBA812M7 PNPM74BSS83XQ n-ch enh sw mosfetM74SOT143BSS83MOSFETM8BSS66R R npn 40V sw fT 250MHzM8SOT23BSH103M n-ch 50V mosfetM8SOT23BSS66R NPNM84SOT23BF556A FETM85SOT143BF990AR FETM85SOT23BF556B FETM86SOT23BF556C FETM87SOT143BF990A FETM89BF989K BF960M89SOT143BF989 FETM8p SOT23BSN20Mn-ch 50V mosfet M9BSS67R R npn 40V sw fT 300MHzM9SOT23BSS67R NPNM90BF990W BF980M90SOT143BF990 FETM91BF991W BF981M91SOT143BF991 FETM92BF992W BF982M92SOT143BF992 FETM94BF994W BF964M94SOT143BF994 FETM96BF996W BF966M96SOT143BF996 FETM97BFR101AM97SOT143BFR101A FETM98BFR101BM98SOT143BFR101B FETMA SC59M1MA151A diodaMA SOT143BF989 FETMA SOT232SC3011 NPNMA SOT23FMMT-A06R NPNMA SOT346M1MA151AT E40V 100mA sw diodeMA SOT346M1MA152AT E80V 100mA sw diode MA SOT363MBT3904DW1DN dual 2N3904 MB BF995Wn-ch vhf dg mosfet BF961MB MBT3904DW9 dual 2N3904MB SOT143BF995 FETMB SOT232SC3098 NPN三极管封装及贴片型号三极管封装贴片三极管型号直插封装的型号贴片的型号90111T 90122T 9013 J3 9014 J6 9015 M6 9016 Y6 9018 J8 S8050 J3Y S8550 2TY 8050 Y1 8550 Y22SA1015BA 2SC1815HF 2SC945CR MMBT39041AM MMBT39062A MMBT22221P MMBT54012L MMBT5551G1 MMBTA421D MMBTA922DBC807-16 5A BC807-255B BC807-405C BC817-166A BC817-256B BC817-406C BC846A1A BC846B1B BC847A1E BC847B1F BC847C1G BC848A1JBC848B1K BC848C1L BC856A3A BC856B3B BC857A3E BC857B3F BC858A3J BC858B3KBC858C 3L 2SA733 CS UN2111 V1 UN2112 V2 UN2113 V3 UN2211 V4 UN2212 V5 UN2213 V6 2SC3356 R23 2SC3838 AD 2N7002 702贴片三极管封装资料和尺寸下面是一些贴片三级管的封装1B SOT23 IRLML2803 F n-chmosfet 30V1B SOT23 MMBT2222 NPN1B SOT23 MMBT2222 N 2N22221B SOT23 PMBT2222 NPN1B SOT23 SMBT2222 NPN1B SOT23 YTS2222 NPN1B SOT323 BC846BW NPN1B SOT416 BC846BT N BC546B1B SOT89 PXT2222 NPN-1B SOT323 PMST2222 N 2N22221B- SOT323 >BC846BW N BC546B1Bp SOT23 BC846B N BC546B1Bs SC74 BC817UPN N1Bt SOT23 BC846B N BC546B下图是贴片三极管封装SOT-23尺寸资料(贴片三极管s9014LT1)1Bt SOT323 BC846BW N BC546B1C SOT23 FMMT-A20 NPN1C SOT23 FMMT-A20 N MPSA201C SOT23 IRLML6302 F p-ch mosfet 20V1C SOT23 MMBTA20 NPN1C SOT23 MMBTA20L N MPS39041C SOT23 SMBTA20 NPN1Cp SOT23 BAP50-05 B dual cc GP RF pin diode1Cs SOT363 BC847S BC4571D SOT23 BC846 NPN1D SOT23 IRLML5103 F p-ch mosfet 30V1D SOT23 MMBTA42 NPN1D SOT23 MMBTA42 N MPSA42 300V npn1D SOT323 BC846W NPN1D SOT89 SXTA42 NPN1D- SOT323 BC846W N BC4561DN 2SC4083 N npn 11V TV tuners 1Dp SOT23 BC846 N BC4561DR SC59 MSD1328-RT1 NPN1A SOT323 BC846AW NPN1A SOT416 BC846AT N BC546A1A SOT89 PXT3904 NPN1A SOT89 SXT3904 NPN-1A SOT323 PMST3904 N 2N39041A- SOT323 BC846AW N BC546A1AM SOT23 MMBT3904L N 2N39041Ap SOT23 BC846A N BC546A1At SOT23 BC846A N BC546A1At SOT323 BC846AW N BC546A1B SOT23 BC846B NPN1B SOT23 BC846B N BC546B1B SOT23 FMMT2222 NPN1B SOT23 FMMT2222 N 2N22221DR SOT346 MSD1328R N npn gp 25V 500mA 1Ds SC74 BC846U N BC456 1Ds SOT363 BC846U BC4561Dt SOT23 BC846 N BC4561Dt SOT323 BC846W N BC4561E FMMT-A43 N MPSA431E SOT23 BC847A NPN1E SOT23 BC847A N BC547A1E SOT23 FMMT-A43 NPN1E SOT23 MMBTA43 NPN1E SOT23 MMBTA43 N MPSA43200V npn 1E SOT23 SMBTA43 NPN 1F SOT23 FMMT5550 NPN1F SOT23 MMBT5550 NPN1F SOT23 MMBT5550 N 2N5550 140V npn 1F SOT23 PMBT5550 NPN 1F SOT323 BC847BW NPN1F SOT416 BC847BT N BC547B1F- SOT323 BC847BW N BC547B1Fp SOT23 BC847B N BC547B1FR SOT23R BC847BR R BC547B1Fs SC75 BC847BT N BC547B1Fs SOT23 BC847B N BC547B1Fs SOT323 BC847BW N BC547B1G FMMT-A06 N MPSA061G SOT23 BC847C NPN1G SOT23 BC847C N BC547C1G SOT23 FMMT-A06 NPN1G SOT23 MMBTA06 NPN1G SOT23 MMBTA06 N MPSA061G SOT23 SMBTA06 NPN1G SOT323 BC847CW NPN1G SOT416 BC847CT N BC547C1G- SOT323 BC847CW N BC547C 1GM SOT23 MMBTA06 N MPSA06 1Gp SOT23 BC847C N BC547C1GR SOT23R BC847CR R BC547C 1Gs SOT23 BC847C N BC547C1Gs SOT323 BC847CW N BC547C 1GT SOA06 N MPSA061GT SOT23 SOA06 NPN1Gt SOT323 BC847CW N BC547C 1H FMMT-A05 N MPSA051H SOT23 BC847 NPN1H SOT23 FMMT-A05 NPN1H SOT23 MMBTA05 NPN1H SOT23 MMBTA05 N MPSA05 1H SOT23 SMBTA05 NPN1H SOT323 BC847W NPN1H- SOT323 BC847W N BC5471Hp SOT23 BC847 N BC5471Ht SOT23 BC847 N BC5471HT SOT23 SOA05 NPN1HT SOT23 SOA05 N MPSA051Ht SOT323 BC847W N BC5471J FMMT2369 N 2N23691J SOT23 BC848A N BC548A1J SOT23 MMBT2369 N MPS2369 1JA SOT23 MMBT2369A N MPS2369A1JR SOT23R BC848AR R BC548A1Js SOT143 BCV61A VQ npn current mirror hFe 180 1Js SOT23 BC848A N BC548A1Js SOT323 BC848AW N BC548A1K FMMT4400 N 2N44001K SOT143 BCV61B NPN1K SOT23 BC848B NPN1K SOT23 BC848B N BC548B1K SOT23 MMBT6428 N MPSA18 50V1K SOT23 PMBT6428 NPN1K SOT23 SMBT6428 NPN1K SOT323 BC848BW NPN1KM SOT23 MMBT6428L N MPSA18 50V1Kp SOT23 BC848B N BC548B1KR SOT23R BC848BR R BC548B1Ks SOT143B BCV61B VQ npn current mirror hFe 290 1Ks SOT23 BC848B N BC548B1Ks SOT323 BC848BW N BC548B1L FMMT4401 N 2N44011L MMBT6429 N MPSA18 45V1L SOT143 BCV61C NPN1L SOT143B BCV61C VQ npn current mirror hFe 520 1L SOT23 BC848C NPN1L SOT23 BC848C N BC548C1L SOT23 FMMT4401 NPN1L SOT23 FMMT5400 PNP1L SOT23 MMBT6429 NPN1L SOT23 PMBT6429 NPN1L SOT23 SMBT6429 NPN1L SOT323 BC848CW NPN1Lp SOT143B BCV61C VQ npn current mirror hFe 520 1Lp SOT23 BC848C N BC548C1LR SOT23R BC848CR R BC548C1Ls SOT23 BC848C N BC548C1Ls SOT323 BC848CW N BC548C1M SOT143 BCV61 NPN1M SOT23 BC848 NPN1M SOT23 FMMT-A13 NPN1M SOT23 FMMT-A13 N MPSA131M SOT23 MMBTA13 NPN1M SOT23 MMBTA13 N MPSA13 darlington 1M SOT23 PMBTA13 NPN 1M SOT23 SMBTA13 NPN1M SOT323 BC848W NPN1Mp SOT143B BCV61 VQ npn current mirror 1Mp SOT23 BC848 N BC5481N SOT23 FMMT-A14 NPN1N SOT23 FMMT-A14 N MPSA141N SOT23 MMBTA14 NPN1N SOT23 MMBTA14 N MPSA14 darlington 1N SOT23 PMBTA14 NPN1N10 SOT223 MMFT1N10ET1 MOSFET 1P BC847PN DI pnp/npn separate pair gpAF 1P FMMT2222A N2N2222A1P SOT23 FMMT2222A NPN1P SOT23 MMBT2222A NPN1P SOT23 MMBT2222A N 2N2222A 1P SOT23 PMBT2222A NPN1P SOT23 SMBT2222A NPN1P SOT23 YTS2222A NPN1P SOT89 PKT2222A NPN1Q SOT23 FMMT5088 NPN1Q SOT23 MMBT5088 NPN1Q SOT23 MMBT5088 N MPSA18 Vce 30V 1Q SOT23 PMBT5088 NPN 1E SOT323 BC847AW NPN1E SOT416 BC847AT N BC547A 1E SOT89 SXTA43 NPN1E- SOT323 BC847A N BC547A1EN 2SC4084 N npn 20V TV tuners 1Ep SOT23 BC847A N BC547A 1ER SOT23R BC847AR R BC547A 1Es SOT23 BC847A N BC4571Es SOT323 BC847AW N BC457 1Et SOT23 BC847A N BC547A1Et SOT323 BC847A N BC547A1F SOT23 BC847B NPN1F SOT23 BC847B N BC547B贴片三极管代码型号封装贴片三极管代码型号封装时间:2016-07-14 08:37来源:未知作者:电路网点击:次JX SOT23 BA V170 B dual cc Si diode low Ir JY SOT23 BA V199 dioda-2xJY SOT23 BA V199 D dual series Si diode lowIr JZ SOT23 BAW 156JZ SOT23 BAW156 A dual ca Si diode low Ir K SCD80 BBY52-02W I UHF varicap K SOD323 BAT68-03W I BAT68 SchottkyK SOT23 2SK211 JFETK SOT323 MRF917 N npn RF fT 6GHzK0 SOT23 HSMP-3830 C gp pin diode HP3830 K1 SOT23 BCW71 NPN K1 SOT23 BCW71 N BC107AK1 SOT23 HSMP-3831 K gp pindiode HP3830 K14 DTA114G N pnp sw 50V 100mA w. b-eres K15 DTA124G N pnp sw 50V 50mA w. b-e res K1p SOT23 BCW71 N BC107AK1t SOT23 BCW71 N BC107AK1X SOT23 KSC3265 NPNK2 SOT23 BCW72 NPNK2 SOT23 BCW72 N BC107B ZXT300K2 SOT23 HSMP-3832 D dual HP3830 pin diodeK24 DTC114G N npn sw 50V 100mA w. b-eresK25 DTA124G N pnp sw 50V 50mA w. b-e resK2p SOT23 BCW72 N BC107B ZXT300K2t SOT23 BCW72 N BC107B ZXT300K3 SOT23 BCW81 NPNK3 SOT23 BCW81 N npn 50V hfe 420K3 SOT23 HSMP-3833 A dual HP3830 pin diodeK31 BCW81R R npn 50V hfe 420K31 SOT23 BCW81R NPNK3p SOT23 BCW81 N npn 50V hfe 420 K3t SOT23 BCW81 N npn 50V hfe 420 K4 SOT23 BCW71R NPNK4 SOT23 HSMP-3834 B dual HP3830 pin diodeK4 SOT23R BCW71R R BC107AK5 SOT23 BCW72R NPNK5 SOT23R BCW72R R BC107B ZTX300K6 SOT23 BCV71R NPNK6 SOT23R BCV71R R BC546AK7 SOT23 BCV71 NPNK7 SOT23 BCV71 N BC546AK71 SOT23 BCV71R NPNK7p SOT23 BCV71 N BC546AK7t SOT23 BCV71 N BC546AK8 SOT23 BCV72 NPNK8 SOT23 BCV72 N BC546BK81 SOT23 BCV72R NPNK8p SOT23 BCV72 N BC546BK8t SOT23 BCV72 N BC546BK9 SOT23 BCF81 NPNK9 SOT23 BCV72R NPNK9 SOT23R BCV72R R BC546BK91 SOT23 BCF81R NPNKA SOT23 2SK368 JFETKA SOT87 BSS87 MOSFETKB SOT23 MMBT8099L N npn 80V gpKB SOT89 BSS192 MOSFETKC BFQ29P N BFT66KC SOT23 2SK625 JFETKC SOT23 BFQ29P NPNKM BST80 T VN10KM SOT89 BST80 FETKN BST84 T Nch VMOS 200VKN SOT89 BST84 FETKO BST86 T nch VMOS 180VKO SOT89 BST86 FETKX SOT23 PMBF170 MOSFETL SCD80 BBY53-02W I varicap pFL SOD323 BAT62-03W I BAT62 schottky detector L SOT23 2SC2712 NPN L0 SOT23 BAT721S C dual series 40V 200mA schottky L0 SOT23 HSMP-3860 C dual series pin diodeL0 SOT323 HSMP-386B C gp RF pin diodeL1 BSS65 N pnp 12V 400MHz swL1 SOT23 BSS65 PNPL12 SOT89 ZVNL120Z MOSFETL2 BSS69 N pnp 40V 200MHz swL2 SOT23 BSS69 PNPL2 SOT23 HSMP-3862 D dual RF pin diodeL20 SOT23 BAS29 diodaL20 SOT23 BAS29 C Si diode 120V 50mAL21 SOT23 BAS31 dioda-2xL21 SOT23 BAS31 D dual BAS29 diodesL22 SOT23 BAS35 dioda-2xL22 SOT23 BAS35 A dual BAS29 diodesL3 BSS70 N pnp 40V 200MHz swL3 MMBC1623L3 N npn 40V gpL3 SOT23 BSS70 PNPL3 SOT23 HSMP-3863 A ca gp RF pin diodeL3 SOT23 MMBC1623L3 NPNL30 SOT143 BA V23 dioda-2xL30 SOT143 BA V23 S dual 200V 225mA diodesL31 SOT23 BA V23S dioda-2xL4 MMBC1623L4 N npn 40V gpL4 SOT23 BAT54 diodaL4 SOT23 HSMP-3864 B cc gp RF pin diodeL4 SOT23 MMBC1623L4 NPNL4 SOT323 BAT54W diodaL4 SOT323 BAT54W C BAT85 schottkyL41 SOT143 BAT74 dioda-2xL41 SOT143 BAT74 S 2x BAT85L42 SOT23 BAT54A dioda-2xL42 SOT323 BAT54AW dioda-2xL42p SOT23 BAT54A A dual c anode schottkyL43 SOT23 BAT54C dioda-2xL43 SOT323 BAT54CW dioda-2xL43p SOT23 BAT54C B dual c cathode schottky L44 SOT23 BAT54S dioda-2xL44 SOT323 BAT54SW dioda-2xL44p SOT23 BAT54S D dual series schottkyL4p SOT23 BAT54 C BAT85 schottkyL4Z SOT23 BAT54 C BAT85 schottkyL5 BSS65R R pnp 12V 400MHz swL5 MMBC1623L5 N MPS3904 hfe 135-270L5 SOT23 BAS55 diodaL5 SOT23 BSS65R PNPL5 SOT23 MMBC1623L5 NPNL51 SOT143 BAS56 dioda-2xL51 SOT143 BAS56 S dual 60V 200mA diodesL52 SOT23 BAS678 diodaL6 BAR17 C pin diodeL6 BSS69R N pnp 40V 200MHz swL6 MMBC1623L6 N MPS3904 hfe 200-400L6 SOT23 BAR17 diodaL6 SOT23 BSS69R PNPL6 SOT23 MMBC1623L6 NPNL7 BAR14-1 D dual pin 100mA maxL7 BSS70R N pnp 40V 200MHz swL7 MMBC1623L7 N MPS3904 hfe 300-600L7 SOT23 BAR14-1 diodax2L7 SOT23 BSS70R PNPL7 SOT23 MMBC1623L7 NPNL8 BAR15-1 A dual pin 100mA maxL8 SOT23 BAR15-1 dioda-2xL8 SOT23 BAT721A A dual c anode 40V 200mA schottky L9 BAR16-1 B dual pin 100mA maxL9 SOT23 BAR16-1 dioda-2xL9 SOT23 BAT721C B dual c cathode 40V 200mAschottky JX SOT23 BA V170 B dual cc Si diode low IrJY SOT23 BA V199 dioda-2xJY SOT23 BA V199 D dual series Si diode lowIr JZ SOT23 BAW 156JZ SOT23 BAW156 A dual ca Si diode low IrK SCD80 BBY52-02W I UHF varicap K SOD323 BAT68-03W I BAT68 SchottkyK SOT23 2SK211 JFETK SOT323 MRF917 N npn RF fT 6GHzK0 SOT23 HSMP-3830 C gp pin diode HP3830K1 SOT23 BCW71 NPNK1 SOT23 BCW71 N BC107AK1 SOT23 HSMP-3831 K gp pin diode HP3830K14 DTA114G N pnp sw 50V 100mA w. b-eresK15 DTA124G N pnp sw 50V 50mA w. b-e resK1p SOT23 BCW71 N BC107AK1t SOT23 BCW71 N BC107AK1X SOT23 KSC3265 NPNK2 SOT23 BCW72 NPNK2 SOT23 BCW72 N BC107B ZXT300K2 SOT23 HSMP-3832 D dual HP3830 pin diodeK24 DTC114G N npn sw 50V 100mA w. b-eres K25 DTA124G N pnp sw 50V 50mA w. b-e res K2p SOT23 BCW72 N BC107B ZXT300K2t SOT23 BCW72 N BC107B ZXT300K3 SOT23 BCW81 NPNK3 SOT23 BCW81 N npn 50V hfe 420 K3 SOT23 HSMP-3833 A dual HP3830 pin diode K31 BCW81R R npn 50V hfe 420K31 SOT23 BCW81R NPNK3p SOT23 BCW81 N npn 50V hfe 420 K3t SOT23 BCW81 N npn 50V hfe 420 K4 SOT23 BCW71R NPNK4 SOT23 HSMP-3834 B dual HP3830 pin diode K4 SOT23R BCW71R R BC107AK5 SOT23 BCW72R NPNK5 SOT23R BCW72R R BC107B ZTX300K6 SOT23 BCV71R NPNK6 SOT23R BCV71R R BC546AK7 SOT23 BCV71 NPNK7 SOT23 BCV71 N BC546AK71 SOT23 BCV71R NPNK7p SOT23 BCV71 N BC546AK7t SOT23 BCV71 N BC546AK8 SOT23 BCV72 NPNK8 SOT23 BCV72 N BC546BK81 SOT23 BCV72R NPNK8p SOT23 BCV72 N BC546BK8t SOT23 BCV72 N BC546BK9 SOT23 BCF81 NPNK9 SOT23 BCV72R NPNK9 SOT23R BCV72R R BC546BK91 SOT23 BCF81R NPNKA SOT23 2SK368 JFETKA SOT87 BSS87 MOSFETKB SOT23 MMBT8099L N npn 80V gpKB SOT89 BSS192 MOSFETKC BFQ29P N BFT66KC SOT23 2SK625 JFETKC SOT23 BFQ29P NPNKM BST80 T VN10KM SOT89 BST80 FETKN BST84 T Nch VMOS 200VKN SOT89 BST84 FETKO BST86 T nch VMOS 180VKO SOT89 BST86 FETKX SOT23 PMBF170 MOSFETL SCD80 BBY53-02W I varicap pFL SOD323 BAT62-03W I BAT62 schottky detector L SOT23 2SC2712 NPN L0 SOT23 BAT721S C dual series 40V 200mA schottky L0 SOT23 HSMP-3860 C dual series pin diode L0 SOT323 HSMP-386B C gp RF pin diode L1 BSS65 N pnp 12V 400MHz swL1 SOT23 BSS65 PNPL12 SOT89 ZVNL120Z MOSFETL2 BSS69 N pnp 40V 200MHz swL2 SOT23 BSS69 PNPL2 SOT23 HSMP-3862 D dual RF pin diodeL20 SOT23 BAS29 diodaL20 SOT23 BAS29 C Si diode 120V 50mAL21 SOT23 BAS31 dioda-2xL21 SOT23 BAS31 D dual BAS29 diodesL22 SOT23 BAS35 dioda-2x。
贴片三极管封装形式
1C SOT23 SMBTA20
NPN
1Cp SOT23 BAP50-05 B dual cc GP RF pin diode
1Cs SOT363 BC847S
BC457
1D SOT23 BC846
NPN
1D SOT23 IRLML5103 F p-ch mosfet 30V 0.6A
1D SOT23 MMBTA42
NPN
1B SOT416 BC846BT N BC546B
1B SOT89 PXT2222
NPN
-1B SOT323 PMST2222 N 2N2222
1B- SOT323 >BC846BW N BC546B
1Bp SOT23 BC846B N BC546B
1Bs SC74 BC817UPN N
1Bt SOT23 BC846B N BC546B
1B SOT23 IRLML2803 F n-ch mosfet 30V 0.9A
1B SOT23 MMBT2222
NPN
1B SOT23 MMBT2222 N 2N2222
1B SOT23 PMBT2222
NPN
1B SOT23 SMBT2222
NPN
1B SOT23 YTS2222
NPN
1B SOT323 BC846BW
NPN
1D SOT23 MMBTA42 N MPSA42 300V npn
1D SOT23 SMBTA42
NPN
1D SOT323 BC846W
NPN
1D SOT89 SXTA42
NPN
1D- SOT323 BC846W N BC456
1DN
2SC4083 N npn 11V 3.2GHz TV tuners

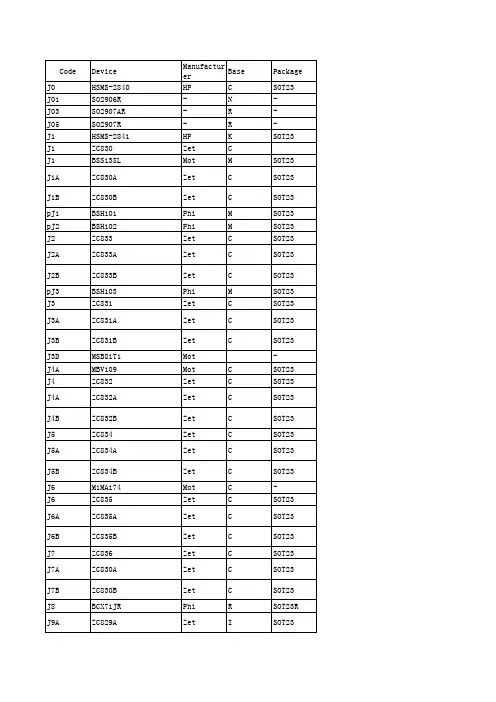

贴片J系列三极管参数
Manufactur er HP HP Zet Mot Zet Zet Phi Phi Zet Zet Zet Phi Zet Zet Zet Mot Mot Zet Zet Zet Zet Zet Zet Mot Zet Zet Zet Zet Zet Zet Phi Zet
Base C N R R K C M C C M M C C C M C C C C C C C C C C C C C C C C C R I
Leaded Equivalent/Data schottky diode 2N2906 2N2907A 2N2907 schottky diode ZC820 varicaps n-ch enh TMOS fet varicap hyperabrupt 28V 10pF@2V varicap hyperabrupt 28V 10pF@2V n-ch 60V 0.7A mosfet n-ch 30V 1A mosfet ZC823 varicap hyperabrupt 28V 33pF@2V varicap hyperabrupt 28V 33pF@2V n-ch 30V 0.8A mosfet ZC821 varicap hyperabrupt 28V 15pF@2V varicap hyperabrupt 28V 15pF@2V vhf pnp fT 0.6GHz 29pF VHF varicap diode ZC823 varicap hyperabrupt 28V 22pF@2V varicap hyperabrupt 28V 22pF@2V ZC824 varicap hyperabrupt 28V 47pF@2V varicap hyperabrupt 28V 47pF@2V gp Si diode 100V ZC825 varicap hyperabrupt 28V 68pF@2V varicap hyperabrupt 28V 68pF@2V ZC826 varicap hyperabrupt 28V 100pF@2V varicap hyperabrupt 28V 100pF@2V BCY79-ix varicap hyperabrupt 28V 8.2pF@2V
贴片SOT-23三极管对应型号
贴片SOT-23三极管型号标识电流V数极性封装S9012 2T1 0.3A 20V PNP SOT-23 S9013 J3 0.3A 25V NPN SOT-23 S9014 J6 0.1A 45V NPN SOT-23 S9015 M6 0.1A 45V PNP SOT-23 S9018 J8 0.05A 15V PNP SOT-23 S8050 J3Y 0.3A 25V NPN SOT-23 S8050 J3Y 0.5A 25V NPN SOT-23 S8550 2TY 0.3A 25V PNP SOT-23 S8550 2TY 0.5A 25V PNP SOT-23 SS8050 Y1 0.8A 25V NPN SOT-23 SS8050 Y1 1.5A 25V NPN SOT-23 SS8550 Y2 0.8A 25V PNP SOT-23 SS8550 Y2 1.5A 25V PNP SOT-23 MMBT3904 1AM 0.2A 40V NPN SOT-23 MMBT3906 2A 0.2A 40V PNP SOT-23 MMBT2222A 1P 0.5A 40V NPN SOT-23 MMBT2907A 2F 0.5A 40V PNP SOT-23 MMBT5401 2L 0.3A 160V PNP SOT-23 MMBT5401 2L 0.6A 160V PNP SOT-23 MMBT5551 G1 0.3A 160V NPN SOT-23 MMBT5551 G1 0.6A 160V NPN SOT-23 MMBTA42 1D 0.5A 300V NPN SOT-23 MMBTA92 2D 0.5A 300V PNP SOT-23 MMBTA44 3D 0.2A 400V NPN SOT-23 MMBTA94 4D 0.2A 400V PNP SOT-23 MMBT4401 2X 0.6A 40V NPN SOT-23 MMBT4403 2T 0.6A 40V PNP SOT-23 MMBTH10 3EM 0.05A 25V NPN SOT-23 MMBD4148 A6 0.2A 100V SOT-23 BAW56 A1 0.2A 85V SOT-23 BAV70 A4 0.2A 70V SOT-23 BAV99 A7 0.2A 70V SOT-23 BAT54 KL1 0.2A 30V SOT-23 BAT54A KL2 0.2A 30V SOT-23 BAT54C KL3 0.2A 30V SOT-23 BAT54S KL4 0.2A 30V SOT-23 BAS16 A6 0.2A 85V SOT-23 BAS21 JS 0.2A 250V SOT-23 1SS181 A3 0.3A 85V SOT-23 1SS184 B3 0.3A 85V SOT-23 1SS226 C3 0.1A 85V SOT-2378L05 L05 0.1A 5V SOT-23 TL431 431 0.1A 2.5V-36V SOT-23 TL432 432 0.1A 1.24V SOT-23 FMMT493 493 1A 60V NPN SOT-23 FMMT591 591 1A 60V PNP SOT-23 KTC3875 ALY 0.15A 50V NPN SOT-23 2SC1815 HF 0.15A 50V NPN SOT-23 2SA1015 BA 0.15A 50V PNP SOT-23 2SC945 CR 0.15A 50V NPN SOT-23 2SA733 CS 0.15A 50V PNP SOT-23 2SC2712 LG 0.15A 50V NPN SOT-23 2SC2712 LY 0.15A 50V NPN SOT-23 2SA1162 SY 0.15A 50V PNP SOT-23 2SC3356 R24 0.1A 12V NPN SOT-23 2SC3356 4G mhz R25. 0.1A 12V NPN SOT-23 2SC3356 7G mhz R25 0.1A 12V NPN SOT-23 2SC1623 L6 0.1A 50V NPN SOT-23 2SC2714 QY 0.02A 30V NPN SOT-23 2SC2757 T33 0.1A 30V NPN SOT-23 2SA1037 FR 0.15A 50V PNP SOT-23 2SC2412 BR 0.15A 50V NPN SOT-23 2SD596 DV4 0.7A 25V NPN SOT-23 2SB624 BV4 0.7A 25V PNP SOT-23 2SD1781 AFR 0.8A 32V NPN SOT-23 2SB1197 AHR 0.8A 32V PNP SOT-23 2SC3265 EY 0.8A 25V NPN SOT-23 2SA1298 IY 0.8A 25V PNP SOT-23 BC846A 1A 0.1A 65V NPN SOT-23 BC846B 1B 0.1A 65V NPN SOT-23 BC847A 1E 0.1A 45V NPN SOT-23 BC847B 1F 0.1A 45V NPN SOT-23 BC847C 1G 0.1A 45V NPN SOT-23 BC848A 1J 0.1A 30V NPN SOT-23 BC848B 1K 0.1A 30V NPN SOT-23 BC848C 1L 0.1A 30V NPN SOT-23 BC856A 3A 0.1A 65V PNP SOT-23 BC856B 3B 0.1A 65V PNP SOT-23 BC857A 3E 0.1A 45V PNP SOT-23 BC857B 3F 0.1A 45V PNP SOT-23 BC857C 3G 0.1A 45V PNP SOT-23 BC858A 3J 0.1A 30V PNP SOT-23 BC858B 3K 0.1A 30V PNP SOT-23 BC858C 3L 0.1A 30V PNP SOT-23 BC807-16 5A 0.5A 45V PNP SOT-23BC807-25 5B 0.5A 45V PNP SOT-23 BC807-40 5C 0.5A 45V PNP SOT-23 BC817-16 6A 0.5A 45V NPN SOT-23 BC817-25 6B 0.5A 45V NPN SOT-23 BC817-40 6C 0.5A 45V NPN SOT-23。
贴片三极管标识代号
