气体保护焊的不安全因素正式版

Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.

气体保护焊的不安全因素

正式版

气体保护焊的不安全因素正式版

下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过

程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。文档可以直接使用，也可根据实际需要修订后使用。

1．CO₂气体

CO₂是一种无色、无味的气体。在0℃和1atm(101325Pa)下，密度为1．9768g／L，是空气的1．5倍。CO2在常温下很稳定。

焊接用的CO₂气是钢瓶的液态CO₂汽化形成的。液态CO₂是无色液体。其沸点为－78℃，在常温下能迅速汽化，因而从钢瓶放出的是气态的CO₂。标准钢瓶容积为

40L。经常灌人25kg的液态CO₂，占钢瓶容积的80％左右，其余20％的空间则充满了已汽化的CO₂。CO₂钢瓶为铝白色，字体为黑

色。

CO₂气体的纯度要大于99．5％，其水分要求小于1～2g／m3，O2小于0．1％。通常，为减少CO₂气体中的水分，可将气瓶倒置一段时间，然后正放，拧开气阀将上部水分较多的气体放掉。同时在焊接气路系统中可串联一个干燥器或预热器。

2．CO₂焊的冶金特点

虽然CO₂气体在常温下是稳定的，但高温下是不稳定的。在电弧高温作用下有部分CO₂要发生下式的分解，即分解出来的原子状态的氧，具有强烈的氧化作用。在电弧区有40％～60％的CO2发生分解，因而在电弧气氛中，同时有CO₂、CO和O的存在。而原子状态的氧在液态熔滴和焊接熔

池表面，对熔化金属产生如下的氧化反应作用，即在上述反应产物中，SiO2和MnO 成为熔渣浮于熔池表面，CO₂会逸出到空气里，FeO会进入熔池当中继续和其他元素反应，即所形成的CO不溶于液态金属，形成气泡从液态金属中逸出，由于气体的析出十分猛烈，会使液态金属沸腾，甚至在气泡浮出时使其发生粉碎性的细滴爆炸。CO₂气体保护焊时，在焊丝端头和焊接熔池都可能产生这一过程。飞溅也主要是由这一原因造成的。

另外，由于焊接熔池的凝固速度快，CO气体来不及逸出，而在焊缝中形成气孔。同时残留在焊缝金属中的FeO，增加了焊缝金属的含氧量，引起力学性能降低。

因此，为了解决CO₂气体保护焊中FeO 的不利影响以及飞溅和气孔的问题，就应加强其脱氧作用，亦即在焊丝当中增加脱氧元素(如Mn、Si等)来抑制FeO的生成和飞溅的形成。

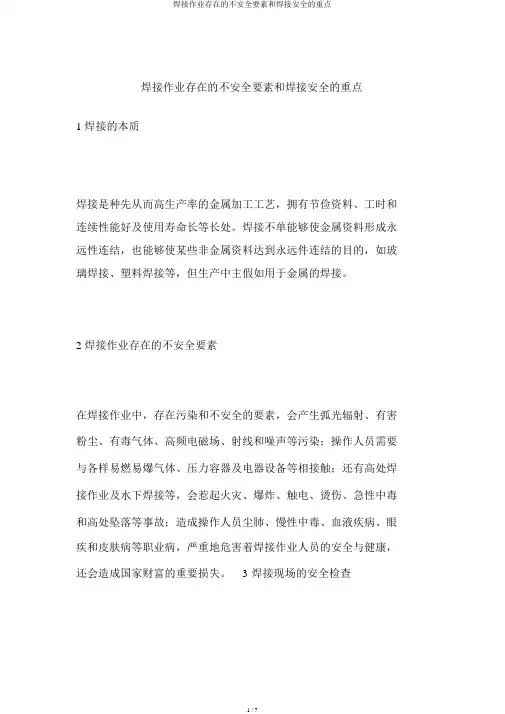

(1)产生有毒气体。由于气体保护焊的电流密度大、弧温高、弧光强，除了金属的蒸发和氧化产生有害的金属粉尘外，还会产生温度较高的有毒气体，如臭氧、氮氧化物和一氧化碳等。例如，氩弧焊时电弧外围空气受热所产生的臭氧和氮氧化物的浓度，分别是手工电弧焊的4．4倍和7倍。

(2)弧光辐射强。气体保护焊的弧光辐射强度高于手工电弧焊，例如波长为233～

290nm的紫外线相对强度，手工电弧焊为0．06，而氩弧焊为1．0。强烈的紫外线辐射，会损害焊工的皮肤、眼睛和工作服。

(3)氩气是一种惰性气体，但其压缩气瓶在运输、储存和使用中，存在着引起气瓶爆炸的危险性。

(4)氩弧焊采用高频振荡器引弧，高频振荡器工作期间有电磁场辐射产生，而使用的钍钨极的放射性物质会对操作者带来危害。

——此位置可填写公司或团队名字——
