某设计院绘图规范标
设计院CAD制图规范
南京环美科技股份有限公司CAD制图1.1 CAD制图规范一、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
二、比例常用比例有：1:1，1:2 ，1:3 ，1:4 ，1:5 ，1:6 ，1:10 ，1:15，1:20 ，1:25，1:30，1:40 ，1:50、1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500。
三、线型1．粗实线：0.3mm1）.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）（构筑物）2）.室内外立面图的轮廓。
3）.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1）.平、剖面图中被剖切的次要建筑构造的轮廓线。
2）.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3）．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1）.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1）.室内平面、顶面图中未剖切到的主要轮廓线。
2）.建筑构造及建筑装饰构配件不可见的轮廓线。
3）.拟扩建的建筑轮廓线。
4）.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1）.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1）.不需画全的断开界线。
四、打印出图笔号1-10号线宽设置1号红色0.1mm2号黄色0.1-0.13mm3号绿色0.1-0.13mm4号浅兰色0.15-0.18mm5号深兰色0.3-0.4mm6号紫色0.1-0.13mm7号白色0.1-0.13mm8.9号灰色0.05-0.1mm10号红色0.6-1mm10号特粗线：1）.立面地坪线；2）.索引剖切符号；3）.图标上线；4）.索引图标中表示索引图在本图的短线五、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“表示索引在本图”。
设计院cad制图标准
设计院cad制图标准设计院CAD制图标准。
在设计院进行CAD制图时，需要遵循一定的标准和规范，以确保图纸的质量和准确性。
本文将介绍设计院CAD制图标准的相关内容，包括图纸纸张规格、图框设置、图层管理、文字标注、尺寸标注等方面的要求。
首先，设计院CAD制图的图纸纸张规格应符合国家标准，常用的有A0、A1、A2、A3、A4等规格，根据具体的制图需求进行选择。
在绘制图纸时，应将图框设置在合适的位置，包括图纸的标题栏、项目名称、图号、比例尺等内容，同时要求图框的线条粗细和样式要统一，整体布局要美观大方。
其次，图层管理是CAD制图中非常重要的一环，应根据不同的图形元素设置不同的图层，如建筑、结构、给排水、电气等，以便于后期的修改和管理。
在图层设置时，要求图层命名规范，避免出现重复或混乱的情况，同时要统一图层的颜色和线型，以便于区分和识别。
文字标注是CAD制图中必不可少的一环，应根据图纸的具体内容进行文字标注，包括项目名称、图号、比例尺、图例说明、尺寸标注等内容，文字要求清晰易读，字体统一规范，大小适中，与图纸的比例协调一致。
尺寸标注是CAD制图中非常重要的一环，应根据图纸的具体内容进行尺寸标注，包括线性尺寸、角度尺寸、半径尺寸等内容，尺寸标注要求清晰明了，尺寸线和标注文字要与图形元素相互关联，便于理解和识别。
总的来说，设计院CAD制图标准要求图纸的纸张规格、图框设置、图层管理、文字标注、尺寸标注等方面都要符合国家标准和行业规范，以确保图纸的质量和准确性。
只有严格按照标准进行制图，才能提高图纸的可读性和可维护性，为设计和施工提供可靠的依据。
通过本文的介绍，相信大家对设计院CAD制图标准有了更深入的了解，希望大家在实际的制图工作中能够严格遵守相关标准和规范，提高图纸的质量，为工程建设提供优质的图纸支持。
某设计院绘图规范标准
某设计院绘图规范标准XX市XX建筑设计研究院绘图规范内容摘要:一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式9、门窗表和材料表10、补充说明前言自1995年以来，我院的计算机辅助设计工作，在院领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。
为了进一步提高设计水平，使我院的计算机辅助设计逐步实现规范化、标准化、络化，我们组织了总工办等设计人员，通过对我院近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。
今后，凡我院承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。
全院各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给总工办，以便今后对本标准进一步调整和完善。
一、总则1、工作目标1.1规范化第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为25.1.2方案图或报批图等非施工用图版本号第一次图版本号为A第二次图版本号为B第三次图版本号为C5.2图面修改标记图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号，如下图。
简单或单一修改仍使用变更通知单。
6、图纸幅面6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。
图框文件放在单位的计算机络服务器上（具体位置\server1softwarestandard ord）。
图纸种类图纸宽度（mm）图纸高度(mm) 备注A0 1189 841A1 841 594A2 594 420A3 420 297A4 297 210 主要用于目录、变更、修改等6.2特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。
6.3一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。
6.4图纸比例常用图纸如下，同一张图纸中，不宜出现三种以上的比例。
正规设计院内部的制图标准
看一下正规设计院内部的制图标准。
中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。
一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则 GB/T 18122-20002．CAD工程制图规则 GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准 GB/T 50104-20015．建筑结构制图标准 GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准 GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图 DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度 841╳1189 594╳841 420╳594 297╳420210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
绘图规范
绘图规范一、总则1．工作目标（1）规范化——有效提高建筑设计的工作质量；（2）标准化——提高建筑设计的工作效率；（3）网络化——便于网络上规范化管理和成果的共享。
2．工作范围本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3．工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1．制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
（1）地形图块：所使用的地形图必须经过整理方可使用，文字不允许使用Truetype字体，全部为simplex 及Hztxt，文字高度必须与本图出图比例相匹配，图层为地形图，颜色为8，Bylayer。
（2）两人以上同时编辑同一张图，必须以图块的形式插入到主图形中，同时图块不能炸开，图块必须按人名+功能名命名。
如：cxx曲线。
（3）图纸中的文字不允许重叠。
（4）使用图纸空间的图必须将外框线隐藏，同时加上拼接线。
（5）所有项目的电子文件必须为最新版的图纸，不允许将过程图放入其中，过程图由设计人自己保留或存入公用电脑，同一电子文件有多张图纸必须在下方注明用途。
2．图纸目录建筑专业图纸目录参照下列顺序编制：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑总平面图；一层总平面图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
3．图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4．图纸字体除投标及其特殊情况外，均应采取以下字体文件，除图签栏外不允许使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS 目录中即可。
Romans.shx(西文花体)、complex.shx（西文花体）、txtd.shx（西文单线体，可以汉字，数字等高）、simpelx(西文单线体)、hzst.shx（汉字宋体）、hztxt.shx（汉字单线）。
设计院的绘图规则(好全)
设计院绘图规则内容摘要 :一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式9、门窗表和材料表10、补充说明前言自1995 年以来，我院的计算机辅助设计工作，在院领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。
为了进一步提高设计水平，使我院的计算机辅助设计逐步实现规范化、标准化、网络化，我们组织了总工办等设计人员，通过对我院近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。
今后，凡我院承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。
全院各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给总工办，以便今后对本标准进一步调整和完善。
一、总则1 、工作目标1.1 规范化——有效提高建筑设计的工作质量；1.2 标准化——提高建筑设计的工作效率；1.3 网络化——便于网络上规范化管理和成果的共享。
2 、工作范围本标准是建筑 CAD 制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD 制图及软件开发。
3 、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
设计院CAD制图规范
设计院CAD制图规范在设计院的工作中，CAD 制图是一项至关重要的技能。
为了确保图纸的准确性、规范性和可读性，制定一套完善的 CAD 制图规范是必不可少的。
一、图层设置图层的合理设置是 CAD 制图规范的基础。
首先，要根据不同的图形元素，如墙体、门窗、家具、标注等，分别创建对应的图层。
每个图层应具有清晰明确的名称，以便于识别和管理。
同时，要为每个图层设置合适的颜色、线型和线宽。
例如，墙体图层可以设置为粗实线，颜色为黑色；门窗图层可以设置为中实线，颜色为蓝色。
在设置图层时，还需要注意图层的显示顺序。
一般来说，底层的图形元素（如墙体）应位于上层图形元素（如家具）的下方，以保证图形的层次感和清晰度。
二、字体与标注1、字体在 CAD 制图中，应使用统一的字体样式和大小。
中文字体通常采用宋体或仿宋体，英文字体采用 Arial 或 Times New Roman。
字体的高度应根据图纸的比例和打印尺寸进行合理设置，一般来说，标注文字的高度为 35mm 左右，说明文字的高度为 5mm 左右。
2、标注标注是图纸中非常重要的组成部分，它能够准确地传达图形的尺寸和信息。
标注样式应统一，包括标注线的颜色、线型、线宽，箭头的样式和大小，以及文字的位置和高度等。
标注的尺寸应准确无误，并且要注意标注的精度和单位。
三、图形比例在 CAD 制图中，要根据实际情况选择合适的图形比例。
常见的比例有 1:50、1:100、1:200 等。
图形比例的选择应考虑图纸的用途和打印尺寸，以保证图纸在打印后能够清晰地表达设计意图。
在绘制图形时，要按照选定的比例进行缩放，确保图形的尺寸与实际尺寸相符。
同时，要在图纸的标题栏中注明图形的比例。
四、图框与标题栏1、图框图框的格式和尺寸应符合国家标准或设计院的内部规定。
一般来说，图框包括外框和内框，外框的尺寸较大，用于装订图纸；内框的尺寸较小，用于绘制图形。
2、标题栏标题栏应位于图纸的右下角，包含图纸的名称、编号、比例、设计单位、设计人员、审核人员、日期等信息。
设计院绘图规范标准
图号编写采用格式:版本号+S或C(施工图用S,初步设计用C)+篇号+图纸号+分页号，如ASⅡ-1-1/2代表第一次出的施工图第二篇（如路线）的第一张图（如平面图）的第一分页（平面图共两页）。
6、图纸幅面
图纸图幅采用A0、A1、A2、A3四种标准，以A3图纸为主。
图纸种类图纸宽度（mm） 图纸高度(mm) 备 注
郴州市城市规划设计院市政所绘图规范标准
内容摘要:
一、总则
1、工作目标
2、工作范围
3、工作风格
二、制图
1、制图规范
2、图纸目录
3、图纸深度
4、图纸字体
5、图纸版本及修改标志
6、图纸幅面
7、图层及文件交换格式
8、补充说明
9、绘图文件的命名规则
前言
自我所成立以来，我所的计算机辅助设计工作，在领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。为了进一步提高设计水平，使我所的计算机辅助设计逐步实现规范化、标准化、网络化，我们通过对近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。今后，凡我所承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。全所各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给所长，以便今后对本标准进一步调整和完善。
文字字形定义：文字高宽高比
附注：
1.所用图形比例均为按实际尺寸画图，出图时调整出图比例；
2.所有图框应标准性、一致性
9、绘图文件的命名规则
CAD文件的命名应简单、明潦、易记，易于交换数据。设计图纸目录应统一放在“E:\设计文件\年份\工程名称”下面，图纸名称采用中文命名。
细线（适用于平面图中的地形图、纵断面图中的网格线）
设计院要求CAD制图标准规范
设计院绘图标准（讨论稿）为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。
以保证制图质量，提高绘图效率，做到图面清晰、简明，符合设计、施工、存档的要求。
今后，凡我公司承接的各类设计任务应用计算机辅助绘图时，均需依照本标准进行。
公司各专业各设计人员在具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料提交总工办，以便今后对本标准进一步调整和完善。
1、工作目标（1）.规范化——有效提高工程设计的工作质量；（2）.标准化——提高工程设计的工作效率；2、工作范围本标准是我公司CAD制图的统一规则，适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。
3、一般规定工程制图除本标准规定外，严格遵照国家相关制图规范制图，要求所有图面的表达方式均保持一致。
绘图软件推荐使用天正或理正（理正建筑、天正建筑7.0）,为保证与其他单位交流的方便，保留AutoCADR2004o4、图纸字体除投标及其特殊情况外，图纸均应采取以下字体文件。
图中汉字均采用简化的仿宋字，本单位采用样式FSD（英文V小字体＞定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80）,字高以毫米为单位就是字号。
图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注：文字标注建议使用天正内部命令，保持中西文字体高度一致。
说明文字一般应位于图面右侧。
5、图纸幅面5.1 图纸幅面：mm5.2比例6、图纸编号一个工程中，整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一，各专业、各设计阶段的上述名称和编号应一致。
图号表述方式：图签中图号编法说明：以2003-100S-J-Ol・（Bl）-02-A为例说明如下：为方便查阅，采用如上形式的图号编法，其中2003为工程年份』OOS中100为该项目序号（表示该年的第几个项目）S为项目类型。
上海华东设计院作图规范
这个是我在上海实习的时候给华东设计院作图的时候，他们院里给我的一个制图标准，简单的说就是要求画图规范统一，很是受用，希望大家看了后，不要忽略CAD和天正，其实CAD天正也是我们表现成果的一种方式，一定要养成好的习惯画图，这样我们画出来的图才会清晰干净，线条层次感很强。
打个比方吧！在上海的时候，公司要求我们画出来的图，我在的时候自己打印的图纸和我不在的时候我的同事帮我打印出来的图纸是一样的。
其实要求也不是很高，只要养成习惯就好了，尤其对要出去找工作的同学，这个就是我们的脸面了，希望大家看了有所收获。
1 总则、绘图软件要求：1.1.1 、全公司统一使用AUTOCAD 2006为基础绘图软件。
、辅助软件：建筑专业使用天正建筑，结构专业使用TSSD2006(探索者)，给排水专业使用浩辰，电气专业使用浩辰。
、要求各专业设计人员在设计绘图过程中，以指定的辅助软件绘图为主，CAD 为辅。
、本标准中所列的相关电子文件均可在（海天数据交换/海天标准）下载。
、绘图要求：1.2.1、图层管理：1、基本图层（如墙体、门窗、尺寸标注等），按照各专业绘图软件的默认设定。
2、其它非默认的（如文字、洁具、投影线等）以汉字名称进行汇编，编制要求简单明了。
3、绘图时打印式样：A3——A3白图、大图——硫酸图及大白图。
其默认设定255（颜色）线为粗线，其余均为细线。
、图幅管理：1、图框采用公司“2008年海天图框”图框右上角须有各楼的位置示意小图（统一比例）。
2、施工图设计阶段一个项目所使用的图纸一般不宜多于三种图幅（不含图纸目录、表格所采用的A4幅面及总平面图）。
3、图纸的短边不应加长，长边可以加长。
但应符合《房屋制图统一标准》GB/T50001－2001的规定。
、文字要求：1、说明性文字：大字体－hztxt、样式名－hztxt、SHX字体－HAITIAN.字高： 350 宽度比例（设计说明的字高为500，可根据实际情况调整）2、图框内文字: 大字体－常规、样式名－图框字体、SHX字体－宋体.字高：300 宽度比例3、门窗编号字设为。
设计院制图标准
设计院的CAD制图标准设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx （西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
设计院制图标准
设计院CAD的制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
设计院CAD制图标准
Continuous
7
Continuous
7
Continuous
7
Continuous
7
Continuous
设计院7CAD制图Co标nt准inuous
解释或举例 楼电梯、自动扶梯 阳台边界线 如烟道、水箱等 包括厨房及卫生间、开水间、 盥洗间等布置 一般家具及装饰布置 如空调器等 车位线及车辆块 填充线 结构洞口线 修改部位圈示
b
禁从不同组内选用各级
0.5b
线宽；各专业应严格采
用本专业的标准线宽组
进行绘图。
0.25b
图线的宽度b，宜从下列
线宽系列中选取:2.0、1.4、
1.0、0.7、0.5、0.35mm。
其他
线宽
线宽
<1：150 ≥1：150
常用线形名称
0.5
0.7
粗实线、粗虚线
0.25
0.35
中实线、中虚线
细实线、细虚线、细
立面图一般线条 加粗轮廓线 装饰线 剖面图一般线条
结构专业图层名
图层含义 轴线 标注 文字说明 平面图 基础
桩 墙 柱 梁
层名 S-AXIS S-DIMS S-TEXT S-FLOR S-FUDN
S- FUDN-PILE S-WALL S-COLS S-BEAM
颜色号 9 3 7 7 7 7 4 7
建：文字
建：面积 建：索引标注 建：图块 建：柱
建：墙
建：轻质隔墙 建：矮墙 建：门 建：窗 建：门号 建：窗号
建：玻璃幕墙
建：幕墙号
层名 A-DIMS A-LEVL
A-NOTE
A-AREA A-IDEN A-BLOCK A-COLU
正规设计院内部的制图标准
看一下正规设计院内部的制图标准。
中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。
一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则 GB/T 18122-20002．CAD工程制图规则 GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准 GB/T 50104-20015．建筑结构制图标准 GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准 GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图 DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度 841╳1189 594╳841 420╳594 297╳420210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
中国建筑设计研究院制图标准
中国建筑设计研究院制图标准CAD制图标准看一下正规设计院内部的制图标准。
中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。
一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则GB/T 18122-2000 2．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准 GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准 GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号 A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
CAD制图规范-某设计院
CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则 GB/T 18122-20002．CAD工程制图规则 GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准 GB/T 50104-20015．建筑结构制图标准 GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准 GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图 DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号 A0 A1 A2 A3 A4宽度╳长度 841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。
设计院cad制图规定
CAD 制图规定一、总体1、制图环境为AutoCAD2006以上版本，但最终存档文件为2006版。
2、制图标准公司规定以外的应按照GB 50162-1992《道路工程制图标准》执行。
3、图面尽量简单，没必要的线条、标注不要画。
4、从整个图面上看，应美观，布图合理，同一张图的字体、字号、标注样式等应协调统一。
二、图幅、图框1、图纸尺寸为420×297，画图区为左下角坐标（30，10），右上角坐标（410，287）。
2、图框：外框线用粗线0.8，其它线用粗线0.5。
3、图框采用xref 命令统一生成，插入文件名为tk.dwg ，使用当前目录，不带路径，图纸中不要出现其它名称为“tk ”的块，否则出错，插入点坐标（0，0），比例为1。
图框中图名单行字高4，两行字高为3.5，图号字高采用3.5，宽度系数均采用0.9。
打印比例1：1，打印区域“范围”或“窗口”，居中打印。
4、图框由项目负责人或其指定技术人员统一制作，各设计人员共享。
三、字体、字号及书写方法1、字体采用仿宋体GB2312，字高：字宽= 0.9，不要用其它字型（路线地形图及交通标志专用字体除外）。
字体名称应与字体一致，严禁使用standard 。
2、图名字高采用4，分两行时，上下行均为3.5，下画双线，粗线为0.8，细线为default ，两线间距为1，长度与字宽相等或稍长。
如：3、图表表头文字采用3，钢筋或材料表内文字及数字统一采用2.5，表外框线采用粗线，表内采用细线，表内行间距为5，列间距可据实调整。
细线 粗线0.8两线间距1mm平面4、图中文字及数字统一采用2.5，空间受限时可适当调整字高，但不得小于2。
5、当图纸中有需要说明的事项时，宜在每张图的右下角加以叙述。
该部分文字应采用“注：”标明，字样“注”应写在叙述事项的左上角。
每条注的结尾应标以句号“。
”。
说明事项需要划分层次时，第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。
设计院土建专业制图统一标准(待审定)
土建专业制图统一标准（比例，字体样式，大小，图例）（待审定）应公司要求建立标准化制图，同时为了避免图纸后期整理的问题，规范土建专业制图，确定本标准，审核后要在日常绘图中统一使用。
确定依据：GB50001房屋建筑制图统一标准GB50104建筑制图统一标准制图GB符号规范图框选用公司统一制框。
比例为1:11.制图比例1)建筑总平面图，比例为1：500～1:20002)各层平面图及主要剖、立面图，比例为1:100～1:2003)建筑构造节点详图，根据需要可采用1:1、1:5、1:10、1:20等比例尺2.字体样式，标注样式及字体大小1)字体样式设置①图中附注字体样式统一设置为名称为“LYTXT”，SHX字体选用tssdeng.shx，大字体选用tssdchn.shx，高度0，宽度0.7。
②图形下的名称字体样式统一设置为“HZTXT”，SHX字体选用tssdeng.shx，大字体选用hztxt.shx，高度为0，宽度为0.7 。
③装置界限坐标字体统一设置为“宋体”，字体名选用“新宋体”字体样式“常规”，高度为0，宽度为1。
④标注文字样式统一设置名称为“DIM_FONT”，字体选用“simplex.shx”，字体样式“常规”，高度为0，宽度为0.8。
⑤轴线文字样式统一设置名称为“HZDX_FONT”，SHX字体选用tcc_simp.shx ，大字体选用tcc_hzdx.shx ，高度为0，宽度比例为0.75。
2)字体高度：注释字体高度为3.5图名字体高度为7附注字体高度为5平面布置图中的设备位号字体为5轴线内字体高度为43)标注样式标注中可根据比例设置个统一样式.名称为:尺寸标注DIM样式设置：直线：超出偏移线“0.5”起点偏移量“0.5”箭头和符号：第一项、第二项使用“建筑标记”引线“实心闭合”箭头大小“1.5”文字：采用样式“DIM_FONT”文字高度“3.5”垂直“上方”水平“置中”文字偏移“1”调整：调整选项“文字”文字位置“尺寸线旁边”标注特征比例“使用全局比例1.000”优化“在尺寸界线之间绘制尺寸线”主单位：单位格式“小数”精度“0”小数分隔符“.句点”舍入“0.0000”比例因子“1.0000”4)常用图形：索引符号圆直径为10，字体样式设置统一为“IND_FONT”，shx字体选用“complex.shx”，大字体选用“gbcbig.shx”，高度为0，宽度为1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

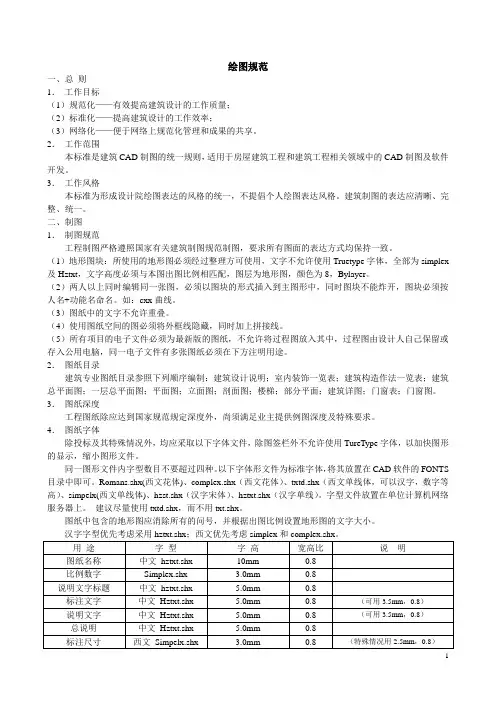

某设计院绘图规范标一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式9、门窗表和材料表10、补充说明前言自1995年以来，我院的计算机辅助设计工作，在院领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。
为了进一步提高设计水平，使我院的计算机辅助设计逐步实现规范化、标准化、网络化，我们组织了总工办等设计人员，通过对我院近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。
今后，凡我院承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。
全院各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给总工办，以便今后对本标准进一步调整和完善。
一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.sh x(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
字型文件放置在单位计算机网络服务器上（其具体位置\server1softwarestandardfon ts）。
汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和si mplex或txt.shx。
用途字型字高宽高比：图纸名称中文 St64f.shx 10mm 0.8说明文字标题中文 St64f.shx 5.0mm 0.8标注文字中文 Hztxt.shx 3.5mm 0.8说明文字中文 Hztxt.shx 3.5mm 0.8总说明中文 St64f.shx 5.0mm 0.8标注尺寸西文 Simpelx.shx 3.0mm 0.8注：中西文比例设置为1：0.7，说明文字一般应位于图面右侧。
字高为打印出图后的高度。
5、图纸版本及修改标记5.1图纸版本图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志。
5.1.1施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为25.1.2方案图或报批图等非施工用图版本号第一次图版本号为A第二次图版本号为B第三次图版本号为C5.2图面修改标记图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号，如下图。
简单或单一修改仍使用变更通知单。
6、图纸幅面6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。
图框文件放在单位的计算机网络服务器上（具体位置\server1softwarestandard ord）。
图纸种类图纸宽度（mm）图纸高度(mm) 备注A0 1189 841A1 841 594A2 594 420A3 420 297A4 297 210 主要用于目录、变更、修改等6.2特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。
6.3一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。
6.4图纸比例常用图纸如下，同一张图纸中，不宜出现三种以上的比例。
常用比例表表3常用比例 1:1，1:2;1:5，1:10，1:20，1:50，1:100，1:200，1:500，1:1000 可用比例 1:3，1:15，1:25;1:30，1:150，1:250，1:300，1:15007、图层及文件交换格式7.1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。
图层具有颜色、线形、状态等属性。
7.2图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法，但应具有一定的逻辑性，便于操作。
各类实体应放置在不同的图层上，如平面图中，轴线标注和第三道尺寸应分层标注，标注门、窗洞口的细部尺寸应分层表示；厨厕洁具及其标注等单独设置图层表示；标高等尺寸也应独立分层表示。
8、补充说明8.1常用图例遵照房屋建筑制图统一标准(GBJ186)，总图制图标准(GBJ103-87)，《建筑制图标准》(GBJ104-87)图例规定。
8.2线条宽度（单位：mm），所有施工图纸，均参照表5所列笔宽绘制。
种类建筑图结构图电气图给排水暖通粗线 0.50 0.60 0.55 0.60 0.60中粗线 0.25 0.35 0.35 0.40 0.40细线 0.15 0.18 0.20 0.20 0.20在采用CAD技术绘图时，尽量用色彩（COLOR）控制绘图笔的宽度，尽量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文件。
8.3符号8.3.1、轴线。
轴线圆均应以细实线绘制。
圆的直径8mm。
8.3.2、剖切线8.3.3、索引符号，索引符号的圆及直径均应以细实线绘制。
圆的直径10mm。
8.3.4、详图：详图符号以粗实线绘制，直径为14mm。
8.4引出线引出线均采用水平向0.25宽细线，文字说明均写於水平线之上。
8.5尺寸标注尺寸界线、尺寸线，应用细实线绘制，端部出头2mm。
尺寸起止符号用中粗线绘制，其倾斜方向与尺寸线成顺时针45°，长度为2~3mm。
尺寸标注均采用下列方式：8.6标高8.7图名(字高10mm)8.8计算机绘图建筑图初始设置文字字形定义：文字高宽高比 2.50 0.8附注：1.所用图形比例均为1:1002.为了减少图纸的内存和确保图框文件的标准性、一致性，建议使用外部引用命令引用图框文件。
方法：XREF(外部引用)ATTACH(加入)，选择所需引用的图框文件选点。
9、门窗表和材料表10、绘图文件的命名规则CAD文件的命名应简单、明潦、易记，易于交换数据。
设计图纸可按设计工种和图纸目录顺序命名，如建筑为J1、J2…，初步设计加注C，如JC1、JC2…;结构为G1、G2…，初步设计加注C，如GC1、GC2…;电气为E1、E2…，初步设计加注C，如EC1、EC2…;给排水为S1、S2…，初步设计加注C，如SC1、SC2…;通风为H1、H2…，初步设计加注C，如HC1、HC2…等。
城市道路绿化规划与设计规范(行业标准，编号CJJ75—97，自1998年 5月1日起施行)1 总则1．0．1 为发挥道路绿化在改善城市生态环境和丰富城市景观中的作用，避免绿化影响交通安全，保证绿化植物的生存环境，使道路绿化规划设计规范化，提高道路绿化规划设计水平，制定本规范。
1．0．2 本规范适用于城市的主干路、次干路、支路、广场和社会停车场的绿地规划与设计。
1．0．3 道路绿化规划与设计应遵循下列基本原则：1．0．3．1 道路绿化应以乔木为主，乔木、灌木、地被植物相结合，不得裸露土壤；1．0．3．2 道路绿化应符合行车视线和行车净空要求；1．0．3．3 绿化树木与市政公用设施的相互位置应统筹安排，并应保证树木有需要的立地条件与生长空间；1．0．3．4 植物种植应适地适树，并符合植物间伴生的生态习性；不适宜绿化的土质，应改善土壤进行绿化；1．0．3．5 修建道路时；宜保留有价值的原有树木，对古树名木应予以保护；1．0．3．6 道路绿地应根据需要配备灌溉设施；道路绿地的坡向、坡度应符合排水要求并与城市排水系统结合，防止绿地内积水和水土流失；1．0．3．7 道路绿化应远近期结合。
1．0．4 道路绿化规划与设计除应执行本规范外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 道路绿地道路及广场用地范围内的可进行绿化的用地。
道路绿地分为道路绿带、交通岛绿地、广场绿地和停车场绿地。
2．0．2 道路绿带道路红线范围内的带状绿地。
道路绿带分为分车绿带、行道树绿带和路侧绿带。
2．0．3 分车绿带车行道之间可以绿化的分隔带，其位于上下行机动车道之间的为中间分车绿带；位于机动车道与非机动车道之间或同方向机动车道之间的为两侧分车绿带。
2．0．4 行道树绿带布设在人行道与车行道之间，以种植行道树为主的绿带。
2．0．5 路侧绿带在道路侧方，布设在人行道边缘至道路红线之间的绿带。
2．0．6 交通岛绿地可绿化的交通岛用地。
交通岛绿地分为中心岛绿地、导向岛绿地和立体交叉绿岛。
2．0．7 中心岛绿地位于交叉路口上可绿化的中心岛用地。
2．0．8 导向岛绿地位于交叉路口上可绿化的导向岛用地。
2．0．9 立体交叉绿岛互通式立体交叉干道与匝道围合的绿化用地。
2．0．10 广场、停车场绿地广场、停车场用地范围内的绿化用地。
2．0．11 道路绿地率道路红线范围内各种绿带宽度之和占总宽度的百分比。
2．0．12 园林景观路在城市重点路段，强调沿线绿化景观，体现城市风貌、绿化特色的道路。
2．0．13 装饰绿地以装点、美化街景为主，不让行人进入的绿地。
2．0．14 开放式绿地绿地中铺设游步道，设置坐凳等，供行人进人游览休息的绿地。
2．0．15 通透式配置绿地上配植的树木，在距相邻机动车道路面高度0．9m至 3．0m之间的范围内，其树冠不遮挡驾驶员视线的配置方式。
