用矩阵位移法计算悬臂梁的挠度
华中科技大学工程力学(841)2001-2005年考研真题
2001年招收攻读硕士研究生入学考试自命题试题考试科目及代码:工程力学真题(841)1.请画出图示结构的弯矩图。
(10分)2.请画出图示结构的大致弯矩图。
(10分)3.请求出图示桁架结构中杆1、杆2的轴力。
(10分)4.请求出图示结构C点的竖向位移。
(10分)5.请求出图示结构D点的竖向位移。
(10分)6.请用力法画出图式结构的弯矩图。
(10分)7.请用位移法计算图示结构并画出弯矩图。
(10分)8.请求出图示结构、的影响线。
(10分)9.请求出图示结构的等效荷载列阵。
(10分)10.请求出图示结构的整体刚度矩阵。
(10分)2002年招收攻读硕士研究生入学考试自命题试题考试科目及代码:工程力学真题(841)第一部分:材料力学(150分)一、填空题。
(每小题4分,共20分。
)1.两端受拉力P的等直杆,截面积为A,长为L,弹性模量为E,其应变能为_______。
2.长为L、抗弯刚度为EI的两端铰支的等截面细长中心受压直杆临界力的欧拉公式为______。
3.某点处的三个主应力分别为、和,材料的弹性模量和泊松比分别为E和,则该点处的体积应变为_________。
4.受扭矩T的薄壁圆筒(壁厚为t,平均半径为),其横截面上的应力为__________。
5.外径为2d,内径为d的圆环的横面惯性矩为_____________。
二、简答题。
(每小题4分,共20分)。
1.何谓温度应力?何种情形下会产生温度应力?2.试述弯曲的概念。
何谓对称轴弯曲?3试述剪应力互等定理。
4.为什么脆性材料的安全系数取值比塑料性材料的安全系数取值大?5.试述第三强度理论。
三计算题。
(4小题,共80分)。
1.(15分)试求长为L,截面积为A的杆在拉力P作用下的余能。
材料在单轴拉伸时的应力——应变关系为σ=K√。
2.(15分)矩形基础长为L,宽为B,受单向偏心荷载P作用,作用点在矩形的长轴线上,偏心距为e,试求基础对地基土的最大压力和最小压力(忽略基础及其上土重)。
梁的挠度计算公式一览表
梁的挠度计算公式一览表
1、简单梁的挠度计算公式:
EI = (Pl/4)L^3;
其中:EI—梁的挠度;P—梁的承载力;L—梁的长度。
2、偏移距离的计算公式:
u = Pl^3/(48EI);
其中:u—梁的偏移距离;P—梁的承载力;L—梁的长度;EI—梁的挠度。
3、弯矩的计算公式:
M = Pl/2;
其中:M—梁的弯矩;P—梁的承载力;L—梁的长度。
4、层间剪力的计算公式:
Vp = 2M/(L^2);
其中:Vp—梁的层间剪力;M—梁的弯矩;L—梁的长度。
5、端端剪力的计算公式:
V2 = 3M/(2L);
其中:V2—梁的端端剪力;M—梁的弯矩;L—梁的长度。
6、载荷下梁的面心剪力的计算公式:
Vc = M/(L^2);
其中:Vc—梁的面心剪力;M—梁的弯矩;L—梁的长度。
7、梁中水平位移的计算公式:
Δx = Pl^3/(48EI);
其中:Δx—梁的水平位移;P—梁的承载力;L—梁的长度;EI—梁的挠度。
8、梁边轴力的计算公式:
Pb = 4M/L;
其中:Pb—梁的边轴力;M—梁的弯矩;L—梁的长度。
9、梁上压力的计算公式:
Pw = PL/2;
其中:Pw—梁的材料上的压力;P—梁的承载力;L—梁的长度。
10、梁内力的计算公式:
Pr = M/L;
其中:Pr—梁的内力;M—梁的弯矩;L—梁的长度。
梁挠度计算公式范文
梁挠度计算公式范文梁的挠度指的是梁的中点的竖直偏移量,通常用来描述梁的刚度和承载能力。
在工程设计中,梁的挠度是一个非常重要的参数,它关系到梁的安全性和使用性能。
梁的挠度可以通过公式计算得到,不同类型的梁有不同的挠度计算公式。
下面将介绍几种常见的梁的挠度计算公式。
1.简支梁的挠度计算公式:在简支梁的情况下,梁两端都可以自由转动,公式如下:δ=(5*q*L^4)/(384*E*I)其中,δ表示梁的挠度,q表示单位长度上的荷载,L表示梁的长度,E表示弹性模量,I表示截面惯性矩。
2.两端固定梁的挠度计算公式:在两端固定梁的情况下,梁两端都不可以转动,公式如下:δ=(q*L^4)/(8*E*I)其中,δ、q、L和E的含义与简支梁的公式相同。
3.悬臂梁的挠度计算公式:在悬臂梁的情况下,梁的一端固定而另一端自由,公式如下:δ=(q*L^4)/(8*E*I)其中,δ、q、L和E的含义与两端固定梁的公式相同。
4.混合支承梁的挠度计算公式:对于混合支承梁,即一端支承,一端固定δ=(q*L^4)/(8*E*I)+(5*q*a^4)/(384*E*I)其中,δ表示梁的挠度,q表示单位长度上的荷载,L表示梁的长度,E表示弹性模量,I表示截面惯性矩,a表示梁的支承长度。
这些挠度计算公式可以用于梁的静态分析,但需要注意的是,实际工程中的梁往往更加复杂,具体情况需要根据实际情况进行分析和计算。
同时,在计算挠度时,还需要对材料的弹性模量、截面惯性矩等参数进行准确的测量或估算。
总结起来,梁挠度的计算公式主要涉及到荷载和几何参数,根据梁的支承方式和边界条件的不同,可以选择相应的挠度计算公式。
在实际工程应用中,还需要根据具体情况进行修正和调整,确保计算结果的准确性和可靠性。
梁的位移与挠曲线近似微分方程
积分常数利用梁的边界条件及连续光滑条件来求得。
边界条件:梁横截面的已知位移条件或约束条件。
连续光滑条件:在相邻梁段的交接处即分段处, 相连两截面应具有相同的转角与挠度。
确定积分常数举例:
边界条件:
连续条件:
x0: A 0 x0: y A 0
x1 0, y A 0 x2 0, yB 0
1.基本概念:
转角
挠度 挠曲线 1、弯曲变形的表示方法:
y
(1)挠度y:截面形心在y 方向的位移;
y
x
x
挠曲线方程:
y y( x )
(2)转角θ:某横截面绕 自己的中性轴转动的角度。 转角方程:
由于小变形,截面形心在x方向的 位移忽略不计挠度转角关系为:
dy tan dx
讨
论
积分法求变形有什么优缺点?
9.7 叠加法求梁的变形
梁在若干个载荷共同作用时的挠度或转角,等 于在各个载荷单独作用时的挠度或转角的代数和。 这就是计算弯曲变形的叠加法。 即叠加法是: 分别求出各载荷单独作用时的变形,然后把各载荷在 同一处引起的变形进行叠加(代数叠加)。
直接查表: pl 3 Pl 2 y BP BP 3EI 2 EI ql 4 ql 3 y Bq Bq 8 EI 6 EI 由叠加法得:
例1 求梁的转角方程和挠度方程,并求最大 转角和最大挠度,梁的EI已知。
解: 1)由梁的整体平衡分析可得:
2)写出x截面的弯矩方程
A
)
F B
X A 0, YA F (), m A Fl (
x
l
yB
B
x
M ( x ) F (l x分方程并积分 d2y EI 2 M ( x) F (l x) dx dy 1 积分一次 EI EI F (l x) 2 C dx 2 1 再积分一次 EIy F (l x) 3 Cx D 6
梁跨中挠度的计算
然后相加求得系统总体刚度矩阵。之后求节点载荷 向量,最后根据求出位移分量。 (3)编程 程序编写如下: E = 210 * 10 ^ 9 I = 0.1 ^ 4 / 12 A = 0.1 * 0.1 L = 0.5
k1=E*I/L^3*[A*L^2/I 0 0 -A*L^2/I 0 0 0 12 6*L 0 -12 6*L 0 6*L 4*L^2 0 -6*L 2*L^2 -A*L^2/I 0 0 A*L^2/I 0 0 0 -12 -6*L 0 12 -6*L 0 6*L 2*L^2 0 -6*L 4*L^2] 单元刚度矩阵
-003 * -0.3571 0 -0.1190 0 0 0.3571
在求出的位移矩阵中,第二行 的位移即为跨中挠度
w
1.0e-003 * -0.1190
四、材料力学分析
由平衡关系求得两支反力为:F=F=F/2=5KN 梁的弯矩方程为:
2
EI w 2 F l3 48 F 12 3 l C 2l 0
, 所以
C2
3F l3 48
所以其挠度方程为:
w1 Fx 48 EI
l 2
(3 l 2 - 4 x 2 )
l 0 x 2
在
x
处其挠度最大为:
F l3 48 EI
w max
三、Matlab编程
(1)基本思路:利用有限元原理分析:建立坐 标系,划分单元;求出单元刚阵;根据局部 坐标与整体坐标关系,求出系统总体刚度矩 阵;求节点载荷向量;引入约束条件,根据 力与节点位移的关系,求出位移向量,最后 求出节点作用力。

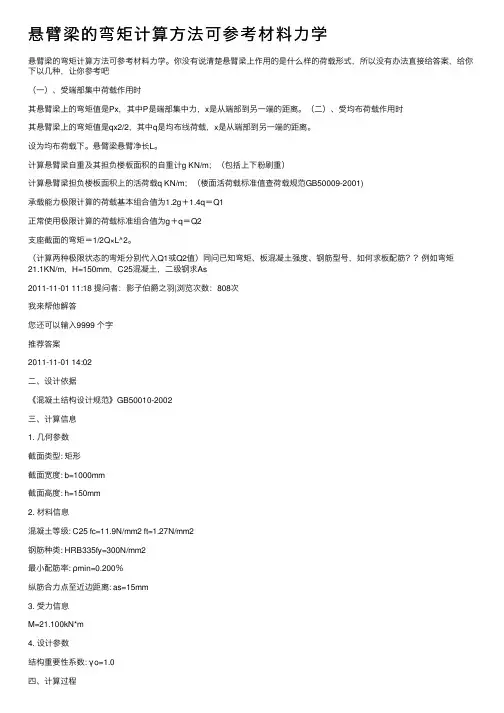

悬臂梁的弯矩计算方法可参考材料力学
悬臂梁的弯矩计算⽅法可参考材料⼒学悬臂梁的弯矩计算⽅法可参考材料⼒学。
你没有说清楚悬臂梁上作⽤的是什么样的荷载形式,所以没有办法直接给答案,给你下以⼏种,让你参考吧(⼀)、受端部集中荷载作⽤时其悬臂梁上的弯矩值是Px,其中P是端部集中⼒,x是从端部到另⼀端的距离。
(⼆)、受均布荷载作⽤时其悬臂梁上的弯矩值是qx2/2,其中q是均布线荷载,x是从端部到另⼀端的距离。
设为均布荷载下。
悬臂梁悬臂净长L。
计算悬臂梁⾃重及其担负楼板⾯积的⾃重计g KN/m;(包括上下粉刷重)计算悬臂梁担负楼板⾯积上的活荷载q KN/m;(楼⾯活荷载标准值查荷载规范GB50009-2001)承载能⼒极限计算的荷载基本组合值为1.2g+1.4q=Q1正常使⽤极限计算的荷载标准组合值为g+q=Q2⽀座截⾯的弯矩=1/2Q×L^2。
(计算两种极限状态的弯矩分别代⼊Q1或Q2值)同问已知弯矩、板混凝⼟强度、钢筋型号,如何求板配筋??例如弯矩21.1KN/m,H=150mm,C25混凝⼟,⼆级钢求As2011-11-01 11:18 提问者:影⼦伯爵之⽻|浏览次数:808次我来帮他解答您还可以输⼊9999 个字推荐答案2011-11-01 14:02⼆、设计依据《混凝⼟结构设计规范》GB50010-2002三、计算信息1. ⼏何参数截⾯类型: 矩形截⾯宽度: b=1000mm截⾯⾼度: h=150mm2. 材料信息混凝⼟等级: C25 fc=11.9N/mm2 ft=1.27N/mm2钢筋种类: HRB335fy=300N/mm2最⼩配筋率: ρmin=0.200%纵筋合⼒点⾄近边距离: as=15mm3. 受⼒信息M=21.100kN*m4. 设计参数结构重要性系数: γo=1.0四、计算过程1. 计算截⾯有效⾼度ho=h-as=150-15=135mm2. 计算相对界限受压区⾼度ξb=β1/(1+fy/(Es*εcu))=0.80/(1+300/(2.0*105*0.0033))=0.5503. 确定计算系数αs=γo*M/(α1*fc*b*ho*ho)=1.0*21.100*106/(1.0*11.9*1000*135*135)= 0.0974. 计算相对受压区⾼度ξ=1-sqrt(1-2αs)=1-sqrt(1-2*0.097)=0.103≤ξb=0.550满⾜要求。
悬臂梁挠度方程的伽辽金法
悬臂梁挠度方程的伽辽金法
悬臂梁挠度方程是一个二阶微分方程,常常使用伽辽金法求解。
伽辽
金法是一种基于离散化的数值解法,利用有限元方法将连续问题转化为离
散问题,然后通过求解离散问题得到连续问题的近似解。
具体步骤如下:
1.将悬臂梁分成n个小段,在每个小段内选择一个节点,称为节点i。
2. 假设悬臂梁在每个小段上的挠度分别为wi,则可以得到如下形式
的微分方程:
EIw''(xi)=Mi,其中EI为弯曲刚度,Mi为单位长度内的力矩。
3.将w(x)在节点i处展开为一次函数:
w(x)≈wi+ai(x-xi)+bi(x-xi)2。
其中ai和bi为待求系数。
4.将上述近似式代入微分方程中,得到:
EI(ai+2bi(x-xi))=Mi。
5.将上述方程写成矩阵形式:
[EI/h2 -EI/h2] [ai] = [Mi]。
其中h为小段长度。
6. 重复上述步骤,在每个小段上求解ai和bi的值。
7.最后将所有小段的近似式组合起来,得到整个悬臂梁的挠度分布。
需要注意的是,伽辽金法求解的是近似解,随着离散节点数的增加,
解的精度也会增加。
因此,在实际应用中需要根据需要选择合适的节点数。
各类梁跨中最大挠度的计算公式
各类梁跨中最大挠度的计算公式提要:p 为各个集中荷载标准值之和(kn). E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2. I 为钢的截面惯矩,可在型钢表中查得(mm^4). 跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式:各类梁跨中最大挠度的计算公式1.均布荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 5ql^4/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).q 为均布线荷载标准值(kn/m).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).2.跨中一个集中荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 8pl^3/(384EI)=1pl^3/(48EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).3.跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 6.81pl^3/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).4.跨间等间距布置三个相等的集中荷载下的最大挠度,其计算公式:Ymax = 6.33pl^3/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).5.悬臂梁受均布荷载或自由端受集中荷载作用时,自由端最大挠度分别为的,其计算公式: Ymax =1ql^4/(8EI). ;Ymax =1pl^3/(3EI).q 为均布线荷载标准值(kn/m). ;p 为各个集中荷载标准值之和(kn).你可以根据最大挠度控制1/400,荷载条件25kn/m以及一些其他荷载条件进行反算,看能满足的上部荷载要求!。
悬臂梁地弯矩计算方法可参考材料力学
悬臂梁的弯矩计算方法可参考材料力学。
你没有说清楚悬臂梁上作用的是什么样的荷载形式,所以没有办法直接给答案,给你下以几种,让你参考吧(一)、受端部集中荷载作用时其悬臂梁上的弯矩值是Px,其中P是端部集中力,x是从端部到另一端的距离。
(二)、受均布荷载作用时其悬臂梁上的弯矩值是qx2/2,其中q是均布线荷载,x是从端部到另一端的距离。
设为均布荷载下。
悬臂梁悬臂净长L。
计算悬臂梁自重及其担负楼板面积的自重计g KN/m;(包括上下粉刷重)计算悬臂梁担负楼板面积上的活荷载q KN/m;(楼面活荷载标准值查荷载规范GB50009-2001)承载能力极限计算的荷载基本组合值为1.2g+1.4q=Q1正常使用极限计算的荷载标准组合值为g+q=Q2支座截面的弯矩=1/2Q×L^2。
(计算两种极限状态的弯矩分别代入Q1或Q2值)同问已知弯矩、板混凝土强度、钢筋型号,如何求板配筋??例如弯矩21.1KN/m,H=150mm,C25混凝土,二级钢求As2011-11-01 11:18 提问者:影子伯爵之羽|浏览次数:808次我来帮他解答您还可以输入9999 个字推荐答案2011-11-01 14:02二、设计依据《混凝土结构设计规范》 GB50010-2002三、计算信息1. 几何参数截面类型: 矩形截面宽度: b=1000mm截面高度: h=150mm2. 材料信息混凝土等级: C25 fc=11.9N/mm2 ft=1.27N/mm2钢筋种类: HRB335 fy=300N/mm2最小配筋率: ρmin=0.200%纵筋合力点至近边距离: as=15mm3. 受力信息M=21.100kN*m4. 设计参数结构重要性系数: γo=1.0四、计算过程1. 计算截面有效高度ho=h-as=150-15=135mm2. 计算相对界限受压区高度ξb=β1/(1+fy/(Es*εcu))=0.80/(1+300/(2.0*105*0.0033))=0.5503. 确定计算系数αs=γo*M/(α1*fc*b*ho*ho)=1.0*21.100*106/(1.0*11.9*1000*135*135)=0.0974. 计算相对受压区高度ξ=1-sqrt(1-2αs)=1-sqrt(1-2*0.097)=0.103≤ξb=0.550满足要求。
悬臂梁受三角形荷载时的挠度和弯矩公式
悬臂梁受三角形荷载时的挠度和弯矩公式一、概述悬臂梁是一种常见的结构工程中使用的梁形式,其受力情况复杂多样。
本文将讨论悬臂梁在受到三角形分布荷载时的挠度和弯矩计算公式,为工程设计和分析提供参考。
二、三角形分布荷载的数学表达1. 三角形分布荷载可用数学函数表达,通常采用线性函数。
其一般形式为:\[ q(x) = kx + b \]式中,q(x)为位置x处的荷载大小,k为斜率,b为截距。
2. 一般情况下,三角形分布荷载的斜率k可表示为:\[ k = \frac{q_b - q_a}{c} \]其中,q_a和q_b分别为荷载作用起始和终止位置的荷载大小,c为荷载作用的距离。
三、悬臂梁受三角形分布荷载的挠度计算1. 悬臂梁在受到三角形分布荷载作用时,其挠度可根据悬臂梁的弯曲方程和边界条件进行计算。
一般情况下,悬臂梁的挠度计算需要考虑均匀荷载的影响,而在受到三角形分布荷载时,需要针对荷载分布进行积分求解。
2. 三角形分布荷载的挠度计算公式可表示为:\[ \delta(x) = \frac{1}{EI} \int_{0}^{x} q(x)(L-x)^2 dx \]式中,δ(x)为位置x处的挠度,E为梁的弹性模量,I为梁的截面惯性矩,L为悬臂梁的长度。
3. 根据上述公式,可以通过对三角形分布荷载进行积分,得到悬臂梁在任意位置的挠度大小。
这为工程设计和分析提供了重要的理论支持。
四、悬臂梁受三角形分布荷载的弯矩计算1. 悬臂梁在受到三角形分布荷载作用时,其弯矩分布可以通过梁的受力分析和力学平衡方程求解。
2. 三角形分布荷载在悬臂梁上的弯矩计算公式可表示为:\[ M(x) = \frac{1}{2} q(x)(L-x)x \]式中,M(x)为位置x处的弯矩大小。
3. 通过对三角形分布荷载进行弯矩计算,可以得到悬臂梁在各个位置上的弯矩大小。
这对于梁的抗弯设计和受力分析具有重要的意义。
五、结论本文对悬臂梁受三角形分布荷载的挠度和弯矩进行了详细的讨论和推导,给出了相应的数学计算公式。
材料力学挠度计算公式
材料力学挠度计算公式材料力学是研究物体在外力作用下的变形和破坏规律的学科。
在工程实践中,我们经常需要计算材料的挠度,以便设计和分析结构的性能。
挠度是描述材料在外力作用下产生的弯曲变形程度的物理量,对于工程结构的稳定性和安全性具有重要意义。
在本文中,我们将介绍材料力学中常用的挠度计算公式,帮助读者更好地理解和应用这一知识。
在材料力学中,挠度的计算通常涉及到梁的弯曲理论。
对于简支梁和悬臂梁,其挠度计算公式可以分别表示为:简支梁的挠度计算公式为:\[ \delta = \frac{5qL^4}{384EI} \]其中,δ为梁的挠度,q为单位长度上的集中力或均布载荷,L为梁的长度,E 为弹性模量,I为截面惯性矩。
悬臂梁的挠度计算公式为:\[ \delta = \frac{FL^3}{3EI} \]其中,δ为梁的挠度,F为悬臂端点的集中力,L为梁的长度,E为弹性模量,I为截面惯性矩。
除了简支梁和悬臂梁外,我们还需要了解其他类型梁的挠度计算公式。
例如,对于悬臂梁上的集中力作用点处的挠度计算公式为:\[ \delta = \frac{FL^2}{6EI} \]对于两端固支梁的挠度计算公式为:\[ \delta = \frac{FL^3}{48EI} \]这些挠度计算公式在工程实践中具有广泛的应用,能够帮助工程师和设计师准确地预测和分析结构的变形情况,从而指导工程设计和施工。
在实际工程中,我们还需要考虑材料的非线性和几何非线性对挠度的影响。
对于这种情况,我们需要采用有限元分析等更为复杂的方法来进行挠度的计算。
在这里,我们不再详细介绍这些方法,但需要强调的是,在实际工程中,我们需要根据具体情况选择合适的挠度计算方法,以确保计算结果的准确性和可靠性。
总之,材料力学中的挠度计算是工程实践中的重要内容,它直接关系到结构的稳定性和安全性。
通过了解和掌握挠度计算公式,我们能够更好地理解结构的变形规律,为工程设计和分析提供有力的支持。
悬臂梁挠度计算范文
悬臂梁挠度计算范文悬臂梁是指一端固定,另一端自由悬空的一种梁结构。
悬臂梁常见于工程实践中,例如楼梯、储物架等。
为了确保悬臂梁在使用时具备足够的刚度和稳定性,需要进行挠度的计算。
悬臂梁在受到外力作用时,由于其自由端不固定,会发生弯曲现象。
挠度是描述悬臂梁弯曲程度的物理量。
挠度计算可以帮助工程师确定悬臂梁的适用性,并对结构进行优化设计。
悬臂梁的挠度计算可以通过理论公式或者数值解法来实现。
下面将介绍两种常见的挠度计算方法:理论公式和有限元分析。
理论公式方法是一种基于假设和推导出来的解析解法,适用于简单的悬臂梁情况。
该方法的优点是计算速度快,但是只适用于特定的几何形状和加载条件。
对于复杂的悬臂梁结构,需要考虑非线性效应时,理论公式方法无法得到准确的结果。
悬臂梁的挠度计算公式可以通过悬臂梁的平衡方程和应变-应力关系推导出来。
根据悬臂梁的几何形状、材料属性和受力情况,可以得到不同的挠度计算公式。
以下是一些常见的悬臂梁挠度计算公式:1.矩形截面悬臂梁的挠度计算:挠度=(5*P*L^4)/(384*E*I)其中,P是受力,L是悬臂梁的长度,E是弹性模量,I是截面惯性矩。
2.圆形截面悬臂梁的挠度计算:挠度=(P*L^3)/(3*E*I)其中,P是受力,L是悬臂梁的长度,E是弹性模量,I是截面惯性矩。
这些公式都是基于理论假设和推导得到的,适用于特定的加载和几何条件。
在实际应用中,工程师需要根据具体的情况选择适当的挠度计算公式。
除了理论公式方法,还可以使用有限元分析来计算悬臂梁的挠度。
有限元分析是一种数值解法,通过将结构分成小的有限元单元,利用数值计算方法求解结构的受力和变形情况。
有限元分析可以处理复杂的几何形状和加载情况,考虑非线性效应和材料非均匀性。
有限元分析可以使用专业的有限元软件来进行模拟。
工程师需要将悬臂梁的几何形状、材料属性、加载情况等输入到软件中,进行计算和分析。
有限元分析可以得到结构的详细受力和变形情况,并计算出悬臂梁的挠度。
当荷载作用在任意一点时挠度的计算方式
当荷载作用在任意一点时挠度的计算方式在工程力学中,荷载作用在结构上时会引起结构的变形和挠度。
挠度是指结构在受到荷载后,由于弯曲或扭转而产生的变形量。
计算挠度的方式取决于结构的类型和受力条件,下面将介绍几种常见的挠度计算方法。
1.集中力的作用下的挠度计算:当集中力作用在结构上时,挠度的计算可以通过弹簧公式来实现。
弹簧公式基于胡克定律,即弹性体的变形与施加力成正比。
根据弹簧公式,挠度可以通过以下公式计算:δ=F*L/(k*A)其中,δ表示挠度,F表示作用于结构上的集中力,L表示作用点到支座的距离,k表示弹簧刚度系数,A表示截面积。
2.均匀分布载荷下的挠度计算:当均匀分布载荷作用在结构上时,挠度的计算可以通过梁的静力学方程和边界条件来实现。
根据梁的静力学方程,挠度可以通过以下公式计算:δ=(q*L^4)/(8*E*I)其中,δ表示挠度,q表示单位长度的均匀分布载荷,L表示梁的长度,E表示弹性模量,I表示梁的截面惯性矩。
3.杆件受轴向力和弯矩作用下的挠度计算:当杆件同时受轴向力和弯矩作用时,挠度的计算可以通过求解受弯方程来实现。
如果材料是线弹性的,挠度可以通过下面的方程计算:δ=(P*L)/(A*E)+(M*L^2)/(2*E*I)其中,δ表示挠度,P表示轴向力,L表示杆件的长度,A表示截面积,E表示弹性模量,M表示弯矩,I表示截面惯性矩。
4.悬臂梁的挠度计算:对于悬臂梁,挠度的计算可以通过函数法或力学中心法来实现。
函数法适用于特定的载荷和边界条件,通过求解相关的微分方程来计算挠度。
力学中心法适用于具有对称荷载和几何形状的结构,它利用力学中心理论,将梁替代为集中力和力矩的组合,从而计算挠度。
总之,在计算挠度时,我们必须考虑诸如荷载形式、结构类型、材料性质和边界条件等因素。
以上介绍的方法是一些常见的挠度计算方式,工程师在实际工作中可以根据具体情况选择适用的计算方法。
悬臂梁位移计算公式
悬臂梁位移计算公式
悬臂梁位移计算公式是Ymax=8pl^3/(384EI)=1pl^3/(48EI)。
悬臂梁是在材料力学中为了便于计算分析而得到的一个简化模型,悬臂梁的一端是固定支座,另一端为自由端。
在荷载作用下,可根据力的平衡条件求得悬臂梁的固定端的支座反力,包括水平力、竖向力以及弯矩,并可据此画出轴力图、剪力图与弯矩图。
由于梁一般承受竖向的集中荷载或均布荷载的作用,故支座的水平反力为0。
简支梁、悬臂梁和外伸梁为工程中常见静定梁的三种基本形式。
实际工程中,梁的受力和支座约束的情况都比较复杂。
为了便于分析和计算,需要对实际结构进行简化,简化内容包括梁的结构、支座和荷载等三个方面,例如悬挑梁可简化成悬臂梁模型,并由此可得梁的计算简图。
由于悬臂梁属于静定结构,因此体系的温度变化、混凝土收缩徐变、支座移动等只会使悬臂梁出现变形,但是不会在悬臂梁中产生附加内力。
在计算配筋时,应有不少于2根上部钢筋伸至悬臂梁外端,并向下弯折不小于12d,其余钢筋不应在梁的上部截断,而应按规范规定的弯起点位置向下弯折,并按规定在梁的下边锚固。
弯起角宜取45°或60°,在弯终点外应留有平行于梁轴线方向的锚固长度,且在受拉区不应小于20d,在受压区不应小于10d。
悬臂梁的挠度计算公式
在装修行业中往往有自己的通用术语和计算方法,很多人很难达到专业水平,但是想要装修如果合适,应该使用一些更好的公式将其与其他部分进行比较正确,整个过程将顺利实施,那么悬臂梁挠度的计算公式是什么?因为梁在弯曲后会在一定压力下变形,那么这个弧度就是挠度,只有其只有经过计算,我们才能确保安全,而且还要在下一步执行特定操作时,使整个设计变得更加集成原因。
在建筑学的研究中,这是必须理解的,通过简单的学习可以解决许多实际问题。
悬臂梁的挠度公式为:ymax = 8pl ^ 3 /(384ei)= 1pl ^ 3 /(48ei)首先,ymax是光束跨度中间的最大挠度(mm),而P主要用于集中载荷的标准值(KN)之和,然后e主要是指钢的弹性模量。
针对不同情况有不同的标准,例如对于工程结构钢,e为2100000 n / mm ^ 2,I为钢的截面惯性矩,可在截面钢表中找到(mm ^ 4),这是整体的公式,可以完全使用。
挠度计算公式:ymax = 5ql ^ 4 /(384ei)(EI是在均布载荷q下长度为L的简支梁的抗弯刚度)挠度与构件的载荷,截面尺寸和材料物理特性有关。
挠曲变形时,截面质心在垂直于轴的方向上的线性位移称为挠度,用γ表示。
旋转角在弯曲变形期间相对于其原始位置的旋转角度称为角度,用θ表示。
挠曲曲线方程式-挠曲和旋转角度的值随截面的位置而变化。
在讨论弯曲变形问题时,我们通常选择坐标轴X朝右为正,y选择为朝下为正。
选择坐标轴后,梁的每个截面的挠度γ将是截面位置坐标X的函数,其表达式称为梁的挠度曲线方程,即γ= f (X)。
扩展数据:传统的桥梁挠度测量大多使用百分表或位移计直接测量。
目前,它在中国仍广泛用于桥梁维护,旧桥安全评估或新桥验收。
该方法的优点是设备简单,可以进行多点检测,可以直接获得每个测量点的挠度值,测量结果稳定可靠。
另外,由于缺乏直接测量桥在水下的挠度的方法,因此不可能直接测量桥在水下的挠度。
无论部署或拆除多少米,它们都非常复杂且耗时-消耗。
悬臂梁位移公式
梁的最大变形公式
结构构件在规定的荷载作用下,虽有足够的强度,但其变形也不能过大,如果变形超过了允许的范围,会影响正常的使用。
限制过大变形的要求即为刚度要求,或称为正常使用下的极限状态要求。
梁的变形主要是弯矩所引起的,叫弯曲变形,剪力所引起的变形很小,可忽略不计。
通常我们都是计算梁的最大变形,悬臂梁端部的最大位移为:
f=ql4/8EI
从公式中可以看出,影响位移因素除荷载外,还有:
(1)材料性能:与材料的弹性模量E成反比;
(2)构件的截面:与截面的的惯性矩I成反比,矩形截面梁惯性矩Iz=
bh3/12;
(3)构件的跨度:与跨度l的n次方成正比,此影响因素最大。
