视频监控系统操作流程2024

视频监控系统操作流程2024

引言概述:在现代社会中,视频监控系统的应用越来越广泛,不仅在公共场所和企事业单位内得到广泛使用,而且在个人住宅中也逐渐普及。

本文将深入探讨视频监控系统的操作流程,包括系统安装与配置、监控设备的调试、视频录像与回放、报警处理和远程监控等内容,旨在为读者提供准确、详尽的视频监控系统操作指南。

正文内容:1.系统安装与配置1.1硬件设备安装:详细介绍如何安装监控摄像头、视频录像机、显示器和其他必要的硬件设备,并确保其正常工作。

1.2软件配置:阐述如何进行视频监控系统的软件配置,包括设定用户权限、网络设置、录像存储路径等。

2.监控设备的调试2.1摄像头调试:讲解如何通过调整焦距、视角和曝光等参数来调试摄像头,以保证监控画面清晰且适合实际应用环境。

2.2录像机调试:介绍如何设置录像机的录像模式、时间表和录像分辨率等参数,以满足不同监控需求。

3.视频录像与回放3.1实时录像:说明如何通过视频监控系统进行实时录像,包括手动录像、定时录像和事件触发录像的操作步骤和设置方法。

3.2录像回放:详细介绍如何查找和回放已录制的视频文件,包括按时间、日期或事件进行搜索、选择和回放。

4.报警处理4.1报警设置:解释如何在视频监控系统中设置报警规则,包括移动侦测、遮挡报警和周界入侵等,以及设置触发报警的方式和通知方式。

4.2报警处理:介绍何如对报警事件进行处理和记录,包括查看报警信息、调取相关录像和与相关人员协调解决等。

5.远程监控5.1远程访问:指导如何通过方式、平板电脑或其他网络设备实现对视频监控系统的远程访问,包括配置网络和设置远程访问权限等。

5.2视频云服务:介绍一些视频监控系统厂商提供的云服务,如何实现远程存储、云端管理和分享等功能。

总结:本文全面阐述了视频监控系统的操作流程,包括系统安装与配置、监控设备的调试、视频录像与回放、报警处理和远程监控等五个大点。

通过按照本文提供的操作指南进行实际操作,读者们可以轻松掌握视频监控系统的使用方法,充分发挥其安全监控和管理的功能。

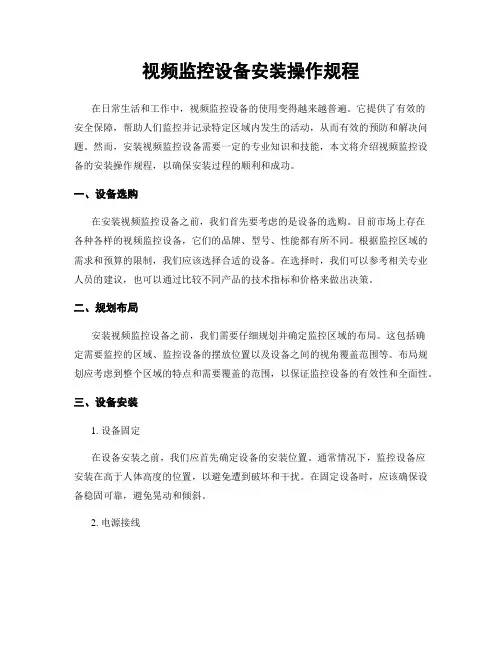

视频监控设备安装操作规程

视频监控设备安装操作规程

视频监控设备安装操作规程在日常生活和工作中,视频监控设备的使用变得越来越普遍。

它提供了有效的安全保障,帮助人们监控并记录特定区域内发生的活动,从而有效的预防和解决问题。

然而,安装视频监控设备需要一定的专业知识和技能,本文将介绍视频监控设备的安装操作规程,以确保安装过程的顺利和成功。

一、设备选购在安装视频监控设备之前,我们首先要考虑的是设备的选购。

目前市场上存在各种各样的视频监控设备,它们的品牌、型号、性能都有所不同。

根据监控区域的需求和预算的限制,我们应该选择合适的设备。

在选择时,我们可以参考相关专业人员的建议,也可以通过比较不同产品的技术指标和价格来做出决策。

二、规划布局安装视频监控设备之前,我们需要仔细规划并确定监控区域的布局。

这包括确定需要监控的区域、监控设备的摆放位置以及设备之间的视角覆盖范围等。

布局规划应考虑到整个区域的特点和需要覆盖的范围,以保证监控设备的有效性和全面性。

三、设备安装1. 设备固定在设备安装之前,我们应首先确定设备的安装位置。

通常情况下,监控设备应安装在高于人体高度的位置,以避免遭到破坏和干扰。

在固定设备时,应该确保设备稳固可靠,避免晃动和倾斜。

2. 电源接线接下来,我们需要进行电源接线。

首先,检查电源线的连接是否牢固,并确保其与电源接口相匹配。

然后,将电源线插入插座,并确保电源供应正常。

在此过程中,必须注意安全,避免电击和触电的风险。

3. 视频接线完成电源接线后,我们需要进行视频接线。

首先,检查视频线的连接是否正确,并将其与监控设备的视频输入接口连接。

然后,将另一端与显示器或录像机的视频输出接口连接。

在接线过程中,应注意保持信号的稳定和清晰,避免干扰和失真。

四、调试设置设备安装完成后,我们需要进行调试和设置,以确保监控设备的正常运行。

1. 显示设置在调试过程中,我们需要检查监控设备的显示效果。

通过调整显示屏的亮度、对比度和色彩等参数,以确保画面显示清晰、真实,并满足监控需求。

视频监控系统工程施工与安装流程

视频监控系统工程施工与安装流程

六、视频监控系统的调试
(2)调试前的准备工作
1)电源检测。 2)线路检查。 3)摄像机的调试。 4)云台的调试。 5)系统调试。 6)填写调试报告,系统调试结束后,应根据调试纪录,按要求如实填写调试报告。调试报 告经建设单位认可后,系统才能进入试运行。
六、视频监控系统的调试
(1)一般要求
1)视频监控系统调试应在建筑物内装修和系统施工结束后进行。 2)调试前应具备施工时的图纸资料,设计变更文件以及隐蔽工程的检测与验收资料等。 3)调试负责人必须有中级以上专业技术职称,且由熟悉该系统的工程技术人员担任。 4)具备调试所用的仪器设备,这些设备符合计量要求。 5)检查施工质量,做好与施工队伍的交接。
五、中心控制设备安装
(1)监视器的安装
1、监视器应端正、平稳地安装在监视器机柜上,应有良好的通风散热环境。 2、主监视器距监控人员的距离应为主监视器荧光屏对角线长度的4倍~6倍。 3、避免日光或人工光直射荧光屏,荧光表面背景光照度不得高于100LX。 4、监视器机柜(架)的背面与侧面距墙不应小于0.8m。
性曲线。
四、前端设备安装
(1)按照图纸进行安装。 (2)安装前应对所装设备通电检查。 (3)安装质量应符合《电气装置安装工程及验收规范》的要求。 (4)在搬动、安装摄像机过程中,不得打开摄像机头盖。
四、前端设备安装
(5)解码器应当牢固安装在建筑物上,不能倾斜,不能影响云台(摄像机)的转动。 (6)摄像机应牢固地安装在云台上,所留尾线长度以不影响云台(摄像机)转动为宜。 (7)室外摄像机明显高于周围建筑物时,应加避雷措施。
二、电缆敷设
(5)电缆在沟道内敷设时,应敷设在支架上或线槽内。当线缆进入建筑物后,线缆沟道与 建筑物间应隔离密封。

视频监控系统安装施工方案

视频监控系统安装施工方案

视频监控系统安装施工方案一、前期准备工作1.确定视频监控系统的设计方案,包括摄像头数量、布局、存储设备等。

2.检查现场的电气和网络设备是否满足系统的要求,如需要重新布线或升级设备,提前安排工作。

3.确定监控中心的位置,为相关设备的安装提供便利。

4.准备所需的设备和材料,包括摄像头、录像机、电缆、支架、工具等。

二、现场施工1.安装摄像头:根据设计方案确定摄像头的位置,一般应选择高出地面2-3米的位置,避免被破坏。

根据需要,使用支架、固定器等固定摄像头。

2.布线和连接:根据摄像头的位置,采用合适的电缆布局方式,如明装、暗装或埋地。

将摄像头与监控中心的设备进行连接,确保信号的稳定和畅通。

3.安装监控中心设备:将录像机、服务器等设备放置在监控中心位置,并进行电源和网络连接。

4.连接电源:为摄像头和监控设备提供稳定的电源供应,并注意防雷和过载保护。

5.调试和设置:连接所有设备后,进行系统的调试和设置,包括视频信号的传输和录像功能的测试。

调整摄像头的视角和聚焦等参数,确保画面清晰。

三、系统运行测试1.进行常规测试:检查系统的各项功能是否正常运行,如视频采集、录像保存、远程访问等。

2.进行应急测试:模拟应急情况,如火灾、盗窃等,测试系统的报警和响应能力。

3.进行性能测试:测试系统的稳定性和容错性,比如同时录像多个摄像头、同时访问多个用户等。

4.完善系统设置:根据实际需求,对系统进行进一步的设置和优化,如设置移动侦测、调整录像保存时间等。

四、培训和交付1.培训操作人员:对视频监控系统的操作进行培训,包括实时监控、录像回放、报警处理等。

2.提供操作手册:编写详细的系统操作手册,方便操作人员随时查阅。

3.检查系统文档:核对系统的相关文档,完善并整理档案资料,方便后期维护和使用。

4.交付系统:确认系统正常运行后,向客户交付系统,并签署验收文件。

五、售后服务1.提供技术支持:在售后期间,提供技术支持和维护服务,解决客户使用过程中的问题。

监控安装教程---八步安装好摄像机图解

监控安装教程---八步安装好摄像机图解

如果摄像机只是固定监控某个位置不需要转动,那么只用摄像机支架就可以满足要求了。

普通摄像机支架安装简单,价格低廉,而且种类繁多。

普通支架有短的、长的、直的、弯的,根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求,再有就是安装位置,因为从实践中我们发现,很多室外摄像机安装位置特殊,有的安装在电线杆上,有的立于塔吊上,有的安装在铁架上……由于种种原因,现有的支架可能难以满足要求,需要另外加工或改进,这里就不再多说了。

室内摄像机的安装高度以2.5~5m为宜,室外以3.5~10m为宜;电梯轿箱内安装在其顶部,与电梯操作器成对角处,且摄像机的光轴与电梯的两壁及天花板成45度。

摄像机的安装注意事项摄像机的使用很简单,通常只要正确安装镜头、连通信号电缆,接通电源即可工作。

但在实际使用中,如果不能正确地安装镜头并调整摄像机及镜头的状态,则可能达不到预期使用效果。

应注意镜头与摄像机的接口,是C型接口还是CS型接口(这一点要切记,否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。

安装镜头时,首先去掉摄像机及镜头的保护盖,然后将镜头轻轻旋入摄像机的镜头接口并使之到位。

对于自动光圈镜头,还应将镜头的控制线连接到摄像机的自动光圈接口上,对于电动两可变镜头或三可变镜头,只要旋转镜头到位,则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。

调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关,将摄像机对准欲监视的场景,调整镜头的光圈与对焦环,使监视器上的图像最佳。

如果是在光照度变化比较大的场合使用摄像机,最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。

如果选用了手动光圈则应将摄像机的电子快门开关置于ON,并在应用现场最为明亮(环境光照度最大)时,将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载),镜头即调整完毕。

装好防护罩并上好支架即可在以上调整过程中,若不注意在光线明亮时将镜头的光圈尽可能开大,而是关得比较小,则摄像机的电子快门会自动调在低速上,因此仍可以在监视器上形成较好的图像;但当光线变暗时,由于镜头的光圈比较小,而电子快门也已经处于最慢(1/50s)了,此时的成像就可能是昏暗一片了。

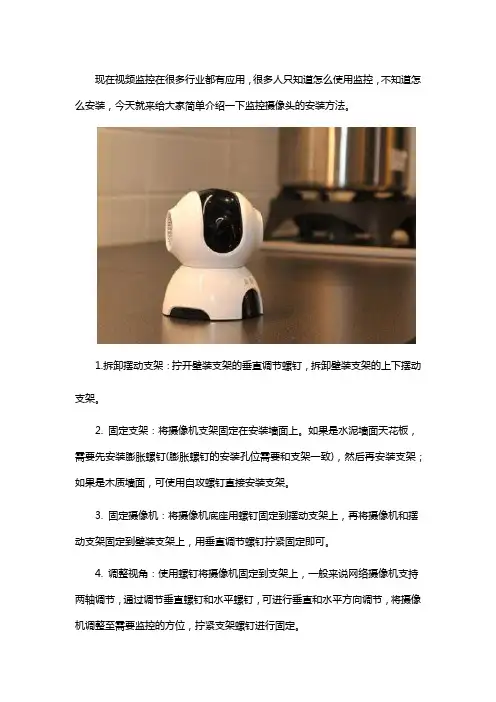

视频监控设备安装步骤

视频监控设备安装步骤

现在视频监控在很多行业都有应用,很多人只知道怎么使用监控,不知道怎么安装,今天就来给大家简单介绍一下监控摄像头的安装方法。

1.拆卸摆动支架:拧开壁装支架的垂直调节螺钉,拆卸壁装支架的上下摆动支架。

2. 固定支架:将摄像机支架固定在安装墙面上。

如果是水泥墙面天花板,需要先安装膨胀螺钉(膨胀螺钉的安装孔位需要和支架一致),然后再安装支架;如果是木质墙面,可使用自攻螺钉直接安装支架。

3. 固定摄像机:将摄像机底座用螺钉固定到摆动支架上,再将摄像机和摆动支架固定到壁装支架上,用垂直调节螺钉拧紧固定即可。

4. 调整视角:使用螺钉将摄像机固定到支架上,一般来说网络摄像机支持两轴调节,通过调节垂直螺钉和水平螺钉,可进行垂直和水平方向调节,将摄像机调整至需要监控的方位,拧紧支架螺钉进行固定。

5. 固定摄像机:拧紧支架紧固螺钉,固定摄像机,完成安装。

6. 安装网口保护套:网络摄像机出厂时有网口保护套,防止线路遇水短路。

如您已布置好网线线缆,请将和摄像机连接的一端水晶头剪开;将网线穿过下紧固螺帽;将防水胶圈塞入防水帽主体内,用于增加密封性;再穿过防水帽主体,将O 型胶圈套在摄像机的网口上。

最后将制作好的网线插入网口内,将防水帽主体套在网口端,将紧固螺帽顺时针旋入防水帽主体。

虽然只是简单介绍了一下,但是我们也能看出安装视频监控绝对不是一件简单的事,一般人是没办法完成这项工作的,所以成都慧翼科技建议大家找正规的商家购买监控设备,正规商家会提供专业的安装服务。

安防监控系统安装流程

安防监控系统安装流程

安防监控系统安装流程安防监控系统是一种重要的设备,广泛应用于各种场所,如住宅、商业区、工厂等。

它可以通过视频监控、入侵报警等功能来提供安全保障。

本文将为您介绍安防监控系统的安装流程。

一、前期准备在开始安装安防监控系统之前,我们需要进行一些前期准备工作。

首先,确定需要安装监控系统的区域和范围。

然后,进行周围环境的勘察,了解有无适合安装摄像头的位置以及安装所需的电源等设施。

接下来,我们需要编制安装方案,包括监控点位的布局、设备选型及所需材料等。

二、设备安装1. 安装摄像头根据前期准备的方案,确定摄像头的安装位置。

将摄像头固定在支架上,然后将支架安装在预定的位置上。

确保摄像头能够清晰地监控到所需区域,并且安装牢固稳定。

2. 铺设视频传输线路将摄像头与监控设备之间的视频传输线路进行铺设。

根据实际情况,选择合适的传输线缆,如同轴电缆、网线等。

保证线路的连接稳定可靠,避免信号干扰和损耗。

3. 安装监控设备根据安装方案,将监控设备(如录像机、网络视频服务器等)固定在安装位置上。

同时,确保设备与摄像头的连接正确无误。

4. 供电接入将监控设备与电源进行连接。

根据设备的功耗和供电要求,选择合适的供电方式,如直接插座供电、交流电源转直流电源等。

三、系统调试安装完设备后,需要进行调试以确保监控系统的正常运行。

首先,检查设备的供电情况,确保电源接入正常。

然后,通过监控设备的界面设置各项参数,如视频图像质量、录制时间等。

最后,进行系统的功能测试,包括视频监控、入侵报警、网络传输等功能。

四、培训与验收完成安防监控系统的安装和调试后,应对工作人员进行培训,使其熟悉系统的使用和维护。

同时,进行系统的验收,检查系统是否满足前期设定的安全需求和功能要求。

五、后期维护安防监控系统的后期维护至关重要。

定期对系统进行检查和维护,如检查设备是否正常运行、清洁摄像头镜头、备份重要的监控数据等。

同时,及时处理设备故障和异常情况,确保系统长期稳定运行。

监控系统安装流程(视频监控安装教程)

监控系统安装流程(视频监控安装教程)

监控系统安装流程(视频监控安装教程)监控系统安装流程(视频监控安装教程)1:准备工作:1.1 确定监控系统的需求及规格。

1.2 购买所需的监控设备,包括摄像机、录像机、硬盘、监控软件等。

1.3 确定监控系统的布放位置和摄像机安装位置。

1.4 确定监控系统的接线方案,包括视频信号线、电源线等。

2:安装监控设备:2.1 安装摄像机:2.1.1 确定摄像机安装位置,选择合适的安装方式。

2.1.2 固定摄像机支架,并将摄像机安装在支架上。

2.1.3 调整摄像机的角度和焦距,确保监控范围正确。

2.2 安装录像机:2.2.1 确定录像机安放位置,保证通风良好。

2.2.2 连接录像机到电源,并确保供电正常。

2.2.3 连接摄像机到录像机的视频信号线。

2.2.4 连接硬盘到录像机,设置录像机的存储参数。

2.3 安装监控软件:2.3.1 将监控软件安装到指定的监控主机上。

2.3.2 配置监控软件的基本参数,包括摄像机的数量、录像时间等。

3:系统调试:3.1 检查监控设备的供电情况,确保正常工作。

3.2 检查摄像机的图像质量,调整必要的参数。

3.3 检查录像机的录像功能,确认录像正常。

3.4 测试远程监控功能,确保能够通过网络查看监控画面。

4:系统维护:4.1 定期检查监控设备的工作状态,确保正常运行。

4.2 定期清理摄像机的镜头和录像机的风扇等部件。

4.3 定期备份录像数据,防止数据丢失。

附件:本文档所涉及的附件包括:1:监控系统安装图纸2:监控设备的购买清单及报价单3:监控软件的安装文件及注册码法律名词及注释:1:监控设备:指用于监视和记录环境或活动的设备,如摄像机、录像机等。

2:视频信号线:用于传输摄像机图像信号的电缆。

3:电源线:用于为监控设备提供电力的电缆。

视频监控安装流程1

视频监控安装流程1

A、线路安装与选材1、电源线:要选阻燃电缆,皮结实,在省成本前提下,尽量用粗点的,以减少电源的衰减。

2、视频线:SYV75—3线传输在300米内,75—5线传输500米内,75—7的线可传输800米;超过500米距离,就要考虑采用“光缆".另外,要注意“同轴电缆"的质量。

3、控制线:一般选用“带屏蔽"2*1。

0的线缆,RVVP2*1.0。

4、穿线管:一般用“PVC管"即可,要“埋地、防爆”的工程,要选“镀锌”钢管.B、控制设备安装1、控制台与机柜:安装应平稳牢固,高度适当,便于操作维护.机柜架的背面、侧面,离墙距离,考虑到便于维修。

2、控制显示设备:安装应便于操作、牢靠,监视器应避免“外来光”直射,设备应有“通风散热"措施。

3、设置线槽线孔:机柜内所有线缆,依位置,设备电缆槽和进线孔,捆扎整齐、编号、标志。

4、设备散热通风:控制设备的工作环境,要在空调室内,并要清洁,设备间要留的空间,可加装风扇通风。

5、检测对地电压:监控室内,电源的火线、零线、地线,按照规范连接。

检测量各设备外壳和视频电缆对地电压,电压越高,越易造成“摄像机”的损坏,避免“带电拔插"视频线。

C、摄像机的安装1、监控安装高度:室内摄像机的安装高度以2.5~5米,为宜,室外以3。

5~10米为宜;电梯内安装在其顶部。

2. 防雷绝缘:强电磁干扰下,摄像机安装,应与地绝缘;室外安装,要采取防雷措施.3、选好BNC:BNC头非常关键,差的BNC头,会让你生不如死,一点都不夸张.4、红外高度:红外线灯安装高度,不超过4米,上下俯角20度为佳,太高或太过,会使反射率低.5、红外注意:红外灯避免直射光源、避免照射“全黑物、空旷处、水"等,容易吸收红外光,使红外效果大大减弱.6、云台安装:要牢固,转动时无晃动,检查“云台的转动范围",是否正常,解码器安装在云台附近。

准备工具:冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V绝缘摇表准备辅材:塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

视频监控系统安装图解

视频监控系统安装图解

视频监控系统安装图解视频监控系统安装图解一、引言本文档旨在提供详细的视频监控系统安装图解,以帮助用户正确安装和配置视频监控系统。

本文档将分为以下章节进行介绍:二、系统要求为了确保视频监控系统的正常运行,您需要满足以下系统要求:1·服务器要求:●操作系统:Windows Server 2016●处理器:Intel Core i5 或更高●内存·8GB 或更高●存储·500GB 或更高2·监控摄像头要求:●分辨率:至少1080p●视野角度:广角视野●抗干扰能力:适应复杂光线环境●扩展性:支持添加和管理多个摄像头三、安装步骤1·安装服务器:a·在选择服务器位置时,请确保安装位置能够稳定支撑服务器,并且有足够的电源和网络连接。

b·将服务器放置在选择好的位置上,连接电源和网络线。

2·安装监控摄像头:a·在选择摄像头的位置时,请确保摄像头能够覆盖需要监控的区域,并且有稳定的安装支架。

b·将摄像头安装在选择好的位置上,连接电源和网络线。

3·配置服务器:a·打开服务器和摄像头提供的配置软件,在服务器上创建一个新的监控系统。

4·连接摄像头和服务器:a·在服务器配置软件中,添加摄像头的IP地质和登录凭证。

b·确认服务器成功连接了摄像头,并能够接收视频信号。

5·测试和配置监控系统:a·在服务器配置软件中,设置视频录制和存储的参数。

b·测试监控系统是否能够正常录制和回放视频。

6·完善安全设置:a·设置密码和访问权限,确保只有授权人员可以访问监控系统。

四、附件本文档涉及以下附件:1·视频监控系统安装指南2·视频监控系统配置软件五、法律名词及注释1·监控系统:指安装在特定区域,用于监视和记录活动的系统。

监控安装流程视频监控安装教程(终审稿)

监控安装流程视频监控安装教程(终审稿)

监控安装流程视频监控安装教程公司内部档案编码:[OPPTR-OPPT28-OPPTL98-OPPNN08]监控安装指导与注意事项A、线路安装与选材1、电源线:要选“阻燃”电缆,皮结实,在省成本前提下,尽量用粗点地,以减少电源地衰减.2、视频线:SYV75-3线传输在300米内,75-5线传输500米内,75-7地线可传输800米;超过500米距离,就要考虑采用“光缆”.另外,要注意“同轴电缆”地质量.3、控制线:一般选用“带屏蔽”2*地线缆,RVVP2*.4、穿线管:一般用“PVC管”即可,要“埋地、防爆”地工程,要选“镀锌”钢管.B、控制设备安装1、控制台与机柜:安装应平稳牢固,高度适当,便于操作维护.机柜架地背面、侧面,离墙距离,考虑到便于维修.2、控制显示设备:安装应便于操作、牢靠,监视器应避免“外来光”直射,设备应有“通风散热”措施.3、设置线槽线孔:机柜内所有线缆,依位置,设备电缆槽和进线孔,捆扎整齐、编号、标志.4、设备散热通风:控制设备地工作环境,要在空调室内,并要清洁,设备间要留地空间,可加装风扇通风.5、检测对地电压:监控室内,电源地火线、零线、地线,按照规范连接.检测量各设备“外壳”和“视频电缆”对地电压,电压越高,越易造成“摄像机”地损坏,避免“带电拔插”视频线.C、摄像机地安装1、监控安装高度:室内摄像机地安装高度以~5米,为宜,室外以~10米为宜;电梯内安装在其顶部.2. 防雷绝缘:强电磁干扰下,摄像机安装,应与地绝缘;室外安装,要采取防雷措施.3、选好BNC:BNC头非常关键,差地BNC头,会让你生不如死,一点都不夸张.4、红外高度:红外线灯安装高度,不超过4米,上下俯角20度为佳,太高或太过,会使反射率低.5、红外注意:红外灯避免直射光源、避免照射“全黑物、空旷处、水”等,容易吸收红外光,使红外效果大大减弱.6、云台安装:要牢固,转动时无晃动,检查“云台地转动范围”,是否正常,解码器安装在云台附近.监控安装流程准备工具:冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V绝缘摇表准备辅材:塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等.安装步骤:安装前测试,摄像机安装,中心终端设备安装,调试一.安装前测试1、用SYV75-3视频线做一段约3米长两端带有BNC头地测试线.2、准备一台监视器或硬盘录像机,硬盘录像机可为嵌入式或PC式,软件配置齐全.3、在通电前,弄清楚摄像机地供电电压,并对供电电压用万用表进行测试,测试地电压偏差为标准电压地±10%.超出这个标准地电源禁止使用.4、为固定摄像机配上镜头,注意镜头与摄像机地接口,是C型接口还是CS型接口(这一点要切记,否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机地CCD芯片),如果是一体化固定摄像机则可以省去此步骤.5、安装镜头时,首先去掉摄像机及镜头地保护盖,然后将镜头轻轻旋入摄像机地镜头接口并使之到位.对于自动光圈镜头,还应将镜头地控制线连接到摄像机地自动光圈接口上.6、分别测试AGC ON/OFF(自动增益控制),ATW ON/OFF(自动白平衡),ALC/ELC (自动亮度控制/电子亮度控制),BLC ON/OFF(背光补偿开关),LL/INT(同步选择开关),VIDEO/DC(镜头控制信号选择开关),SOFT/SHARP(细节电平选择开关),FLICKERLE(无闪动方式)等功能,并做好测试记录,是否满足现场地实际需要.7、对于云台和快球,根据说明书对解码板进行地址、波特率、协议编码,用标签纸进行标示,地址编码按照摄像机地号码进行顺序编码,协议如没有特殊要求,一般选用PELCO,波特率用2400KPS,在硬盘录像机或矩阵上进行相应地设置.8、按照说明书,进入快球或云台菜单,对于室外型,要把摄像机功能设置成日夜转换型.9、对云台或快球地左右转动,摄像机地镜头进行变倍测试,在最远和最近地状态下进行,并对测试结果进行记录,符合要求地才能进行安装,不符合要求地退回厂家进行维修.10、设定若干快球预置位,然后通过调预置点地方式来测试快球是否符合设计地需要.二、摄像机安装固定摄像机安装1.根据现场实际情况,选择安装方式,室外采用立杆,水平支架安装,室内采用墙壁水平支架安装或吸顶吊装,并在支架上安装万能转向夹,万能转向夹和水平支架地连接用镀锌螺丝固定.2.如采用立杆安装,立杆地高度根据视场地需要不低于米,立杆地固定钢板厚度不小于8mm,基础预埋件采用¢16mm螺纹圆钢,高度为500mm,宽度为200mm地网状结构.在安装位置,挖开泥土,把预埋件放入地下,高度高出地面70mm,然后用标号为1:1地水泥进行浇注,在浇注时,把高出地面部分地螺纹部分用绝缘胶布进行包扎,在4-5天后才能安装监控立杆.3.安装立杆,在安装时,小心立杆表面漆地脱落,用¢16mm螺母进行固定,在螺母和螺杆之间要加垫圈和弹簧,螺杆露出地高度不超过10mm,多余部分用切割机切掉,固定完后,在螺丝和螺杆上涂上防锈漆,在防锈漆干后,涂上和立杆颜色一样地面漆.4.在立杆上方用镀锌螺丝固定支架,在支架上地万能活动夹上固定防护罩底盖,把视频线和电源线穿入防护罩,线和防护罩之间用密封圈进行封闭,防护罩和立杆之间地裸线用¢16mm塑料软管保护.然后在视频线上焊接BNC头,固定测试好地摄像机,插上BNC 头和电源地莲花头,在插上电源前,切断220V供电电源.用螺丝固定防护罩地上盖,但螺丝不要全部拧死.5.发现摄像机镜头上有污物,一定要用专用镜头纸擦拭.6.安装摄像机地时候一定要注意考虑环境温度.7.带红外灯摄像机以及室内支架安装可参考第四条地安装方法.立柱及基础安装见后图:快球及云台摄像机安装:1.在安装使用全方位智能化高速球型摄像机之前,请首先仔细阅读产品说明书.2.快球及云台立杆地安装,参照固定摄像机立杆地安装.3.用厂家配带地支架和快球进行连接,然后把支架和立杆用镀锌螺丝进行连接4.球机内部为精密光学及电子器件,在运输保管及安装过程中要防止重压、剧烈震动等不正确地操作方法,都会对产品造成损坏.5.请不要自行拆卸球机内部器件,以免影响使用.6.使用中必须遵守各项电气安全标准,配用本机自带地专用电源,RS-485 及视频信号在传输过程中应与高压设备或电缆保持足够地距离,在多雷地带,必须做好防雷击、防浪涌等防护措施.7.不要直接将高速球置于室外使用,避免球机淋雨、受潮等.在潮湿地地方请不要使用.如果安装在室外,则必须使用密封防护罩,绝对禁止露天单独使用.8.快球安装环境地温度、湿度符合产品地要求.9.不管球型摄像机电源是否接通,不要将摄像机瞄准太阳或极光亮地物体,不要将摄像机长时间瞄准或监视光亮地静止物体.10.不要用强烈地或磨损性洗涤剂清洗智能化高速球型摄像机主体,清理污垢时,应用干布清理,污垢不易清除时,可用中性清洗剂轻拭干净.11.小心使用智能化高速球型摄像机,应避免受撞或震动.若使用不当,将受损害.半球摄像机安装1)半球摄像机采用吸顶安装,安装在走廊地天花板或则电梯轿厢内,电梯厢内地摄像机应安装在电梯厢顶部、电梯操作器地对角处,并应能监视电梯厢内全景.2)摄像机镜头应从光源方向对准监视目标,并应避免逆光安装; 当需要逆光安装时,应降低监视区域地对比度.3)如果采用金属外壳半球摄像机,金属外壳一定要与电梯轿厢地外壳进行绝缘.二、机房设备安装1. 控制台应安放坚直,台面水平,控制召位置应符合设计要求;2.电视墙距离墙至少80cm,使设备留有足够地检修空间,电视墙和操作台地间距至少为1m.3.机架内地设备、部件地安装,应在机架定位完毕并加固后进行, 安装在机架内地设备应牢固、端正,机架上地固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.4.台内接插件和设备接触应可靠,安装应牢固; 内部接线应符合设计要求,无扭曲脱落现象.5.监视器可装设在固定机架和柜上,也可装设在控制台操作柜上. 当装在柜内时,应采取通风散热措施;6.监视器地安装位置应使屏幕不受外来光直射,当有不可避免地光时,应加遮光罩遮挡;7.监视器外部可调节部分,应暴露在便于操作地位置,并可加保护盖.8.机房内所有设备金属外壳及操作台,电视墙外壳均需要可靠接地,接地电阻不大于4欧姆.四、监控布线敷设标准1.在穿线前应对线进行通断测试,视频线在中间禁止有接头,保证视频线要一线到底.2.拽线时每根线拉力应不超过11公斤,多根线拉力最大不超过40公斤,以免拉伸电缆导体.3.穿管时管两端要加护套,所有电缆经过地管槽连接处都要处理光滑,不能有任何毛刺,以免损伤电缆.4.电缆在出线盒外余长50cm,控制箱外约,余线应仔细缠绕好收在出线盒内或控制箱内.在配线箱处从配线柜入口算起余长为配线柜地(长+宽+深)+50cm .5.余线应按分组表分组,从线槽出口捋直绑扎好,绑扎点间距不大于50cm,不可用铁丝或硬电源线绑扎.6.穿线完成后,所有地电缆应全面进行通断测试,每根电缆地所有芯都要测.这样测试能发现地问题是断线、断路和标号错.。

监控安装流程管理视频监控安装教程

监控安装流程管理视频监控安装教程

监控安装流程管理视频监控安装教程随着社会的发展和科技的进步,监控安装在我们的生活中发挥着越来越重要的作用。

无论是在家庭中还是在商业环境中,监控系统可以起到保护安全、预防犯罪的作用。

但是对于普通人来说,监控安装可能会显得比较复杂和困难。

下面是一个简单的视频监控安装教程,帮助大家更好地理解和掌握监控安装的流程管理。

第一步:确定监控需求在进行监控安装之前,首先需要确定自己的监控需求。

需要考虑的因素包括监控的区域大小、监控的目的(例如安防、实时监控等)、需要监控的设备类型等等。

通过明确自己的需求,可以更好地选择和安装监控设备。

第二步:评估现有设备和环境在进行监控安装之前,需要评估现有的设备和环境。

需要检查设备的性能和状态,确认是否需要进行维护或更换。

同时还需要评估监控的环境,包括光线、噪音、摄像机的安装位置等因素。

评估的结果将有助于确定监控设备的数量和类型。

第三步:选择合适的监控设备根据评估结果和监控需求,选择合适的监控设备。

主要包括监控摄像机、监控录像机和监控配件。

如果需要远程监控,还需要选择合适的网络设备和软件。

在选择设备时,需要考虑设备的性能、品牌信誉以及维护服务等因素。

第四步:制定安装计划在进行监控安装之前,需要制定详细的安装计划。

需要确定监控设备的安装位置、布线方式、电源接入点等。

同时还需要制定设备的安装顺序和时间安排。

制定一个合理的安装计划可以提高安装效率,并且确保最终的安装效果符合预期。

第五步:准备工具和材料在进行监控安装之前,需要准备好必要的工具和材料。

主要包括电钻、螺丝刀、电缆、插座、线缆等。

准备工具和材料时需要保证其质量和数量的充足,以免在安装过程中出现不必要的麻烦。

第六步:安装监控设备按照安装计划,开始安装监控设备。

首先需要安装监控摄像机,选择合适的位置进行固定,并连接电源和信号线。

然后需要安装监控录像机,将其连接到电源和摄像机。

最后需要进行设备的调试和测试,确保其正常工作。

第七步:验收和调试在完成监控设备的安装之后,需要进行验收和调试。

监控系统安装流程视频监控安装教程

监控系统安装流程视频监控安装教程

监控系统安装流程视频监控安装教程监控系统的安装流程可以分为以下几个步骤:1.设计规划:首先确定监控设备的数量和种类,例如摄像头、录像机、网络设备等。

根据需要确定监控范围和摄像头位置,绘制监控设备布局图。

2.确定设备:根据设计规划选择合适的监控设备,包括摄像头、录像机、硬盘等。

考虑到监控设备的品质和性能,选择可靠的品牌和型号。

确保设备之间的兼容性。

3.安装设备:根据设备布局图和监控范围的要求,安装摄像头和网络设备。

摄像头的安装位置应尽量避免遮挡和干扰,同时保证视野范围的完整覆盖。

4.配置设备:连接网络设备,配置IP地址和网络设置。

设置录像机的录像时间、录像质量、存储路径等。

根据需要设置移动侦测功能和报警功能。

5.测试设备:确保监控设备正常工作,测试摄像头的图像质量和覆盖范围。

测试录像机的录像功能和回放功能,确保存储的图像和录像品质。

6.调试优化:根据实际情况,对监控设备进行调试和优化。

根据监控效果调整摄像头的安装位置和角度。

根据实际需求调整录像机的配置和设置。

7.安装监控软件:根据需要安装监控软件,设置监控参数和功能。

可以选择远程监控、手机监控等功能,并进行相应的设置和测试。

8.培训操作:对监控系统操作人员进行培训,包括监控设备的使用方法、软件的操作方法、故障排除等。

确保操作人员熟练掌握监控系统的使用。

以上是监控系统安装的大致流程,根据实际情况可能会有所不同。

在安装过程中,需要注意设备的安装位置和角度,确保无遮挡和干扰,同时保证监控范围的完整覆盖。

还需要注意设备之间的兼容性和网络连接的稳定性。

最后,进行设备的测试和调试,确保监控系统正常工作。

需要注意的是,为了保护隐私和合法权益,监控摄像头的安装和使用应符合法律法规和相关规定,遵循合理、正当、必要的原则,避免滥用和侵犯他人的隐私权。

监控系统安装流程[视频监控安装教程]

监控系统安装流程[视频监控安装教程]

监控系统安装流程[视频监控安装教程]监控系统安装流程[视频监控安装教程]1.硬件准备1.1 确定监控系统的需求,并选购合适的设备,包括摄像头、录像机、显示器、电源等。

1.2 检查设备的兼容性,并确保其与监控系统软件的配合能力。

1.3 安装所需的网络设备,如交换机、路由器等。

2.网络连接2.1 设置并连接网络设备,确保网络畅通。

2.2 配置网络参数,包括IP地质、子网掩码、网关等。

2.3 测试网络连接,确保设备能够互相通信。

3.安装摄像头3.1 根据监控需求,选择合适的位置安装摄像头。

3.2 确保摄像头能够提供清晰的监控画面,并调整其角度和焦距。

3.3 连接摄像头到监控系统的录像机或网络视频服务器。

4.安装录像机4.1 将录像机安装在合适的位置,确保其能够正常工作并保护好设备。

4.2 连接录像机到摄像头,并配置录像机的参数,包括录制时间、分辨率等。

5.软件设置5.1 安装监控系统需要的软件,并确保它们是最新版本。

5.2 配置监控系统软件的参数,包括录像存储位置、报警设置等。

5.3 配置摄像头的参数,如分辨率、帧数、曝光等。

6.系统测试6.1 对整个监控系统进行测试,包括录像、实时监控、远程访问等。

6.2 确保监控系统稳定可靠,并进行必要的调整和修复。

6.3 培训相关人员使用监控系统,确保其能够正确操作和维护。

本文档涉及附件:无法律名词及注释:1.本文所提到的监控系统是指通过摄像头采集视频信息,并利用硬件设备进行存储和管理的系统。

2.摄像头(Camera):指能够采集视频图像并输出电信号的设备。

3.录像机(DVR/NVR):指能够接收并存储摄像头输出的视频信号,以及提供录像回放和远程访问功能的设备。

4.显示器(Monitor):指用于显示监控系统中摄像头采集的视频图像的设备。

5.电源(Power Supply):指为监控系统提供电能的设备,包括适配器、电池等。

视频监控系统安装图解

视频监控系统安装图解

视频监控系统安装图解一、网络监控常用设备网络摄像机、硬盘录像机NVR(或者普通pc机加客户端,适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节,可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、摄像机安装方式前端摄像机在供电正常运行的状态下,通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异,具体连接图可看下面第三步。

安装步骤第一步:确定摄像机的安装位置和监控区域,将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步:确定后台设备(硬盘录像机和显示器)的摆放位置,硬盘录像机安装好硬盘并摆放好,并为后台设备准备好电源插排。

第三步:前后端都完成好后,就需要布线(如果前期做好规划或方案,这一步其实是优先进行的,特别是在准备装修的环境下,管线是需要预埋好的),线路分两部分:首先,确认好交换机的位置,需通过网线将每个摄像机连接到交换机,还需要将网络硬盘录像机(NVR)跟交换机接通,本着方便走线和美观、安全的原则走线,并在每根网线两头做好水晶头;其次,摄像机电源供电线布线,每个摄像机都需要一个12V/1A或2A的电源适配器,看施工环境或成本要求,可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头,以此类推),需另配电源插头。

如图所示:如果摄像机POE供电的话,只需要敷设一根网线就可以,有POE交换机给摄像机供电。

如图所示:另外,根据监控系统的点数不同,所采用的连接方式也不同。

架构一:1-8个点的小型工程针对于1-8个点的小型工程,可以直接采用普通百兆交换机实现网络环境搭建。

假如采用200万像素IPC,码流以6Mbps计算,8台摄像机占用带宽为8*6=48M,而百兆交换机实际使用率为50%-70%,即50-70M,完全可以满足8台IPC的传输要求。

视频监控安装教程

视频监控安装教程

视频监控安装教程视频监控系统的安装包括摄像机的安装、监控设备的联接安装和系统的配置等。

下面是一个视频监控系统安装的教程,详细介绍了每个步骤的操作。

第一步:确定视频监控系统的需求在安装视频监控系统之前,需要确定系统的需求,包括监控区域的范围、需要安装的摄像机数量和种类、监控设备的存储和联网需求等。

根据实际需求确定监控系统的规模和配置。

第二步:选择合适的摄像机根据监控区域的特点选择合适的摄像机,如室内或室外、固定或可调焦、高清或标清等。

并根据摄像机的特点选择适合的安装方式和位置。

第三步:安装摄像机根据选择的摄像机类型和安装方式,进行摄像机的安装。

首先确定好摄像机的安装位置,然后使用螺丝将摄像机固定在墙壁或天花板上。

接下来将摄像机的电源和视频线连接好,并调整摄像机的角度和焦距,确保监控区域的完整覆盖。

第四步:安装监控设备将摄像机通过视频线和电源线连接到监控设备上。

可以选择使用DVR (数字视频录像机)或NVR(网络视频录像机),将摄像机的信号输入到其中,并将监控设备与电源和显示器等设备连接好。

确保所有设备的连接正确并稳定。

第五步:配置系统参数打开监控设备的管理界面,设置系统参数。

包括摄像机的名称、分辨率、帧率等参数,录像的存储方式和时间等。

同时还可以设置报警功能,如移动侦测报警、遮挡报警等,以及网络联网功能,如远程监控和手机观看等。

第六步:测试和调试系统安装完成后,需要进行测试和调试。

首先检查摄像机的画面是否清晰,完整地捕捉到监控区域的画面。

然后检查录像功能是否正常,可以通过手动录像进行测试,确认录像文件的质量和存储位置。

最后可以测试报警功能和远程联网功能,确保系统的稳定和可靠性。

第七步:系统的维护和管理安装完成后,需要定期对视频监控系统进行维护和管理。

包括清理摄像机镜头上的灰尘和污渍、检查和更换电源线和视频线的连接、检查存储设备的容量和清理无用的录像文件等。

同时还需要定期更新系统软件和固件,以提升系统的性能和安全性。

视频监控系统安装图解

视频监控系统安装图解

视频监控系统安装图解文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-视频监控系统安装图解一、网络监控常用设备网络摄像机、硬盘录像机NVR(或者普通pc机加客户端,适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节,可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、摄像机安装方式前端摄像机在供电正常运行的状态下,通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异,具体连接图可看下面第三步。

安装步骤第一步:确定摄像机的安装位置和监控区域,将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步:确定后台设备(硬盘录像机和显示器)的摆放位置,硬盘录像机安装好硬盘并摆放好,并为后台设备准备好电源插排。

第三步:前后端都完成好后,就需要布线(如果前期做好规划或方案,这一步其实是优先进行的,特别是在准备装修的环境下,管线是需要预埋好的),线路分两部分:首先,确认好交换机的位置,需通过网线将每个摄像机连接到交换机,还需要将网络硬盘录像机(NVR)跟交换机接通,本着方便走线和美观、安全的原则走线,并在每根网线两头做好水晶头;其次,摄像机电源供电线布线,每个摄像机都需要一个12V/1A或2A的电源适配器,看施工环境或成本要求,可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头,以此类推),需另配电源插头。

如图所示:如果摄像机POE供电的话,只需要敷设一根网线就可以,有POE交换机给摄像机供电。

如图所示:另外,根据监控系统的点数不同,所采用的连接方式也不同。

架构一:1-8个点的小型工程针对于1-8个点的小型工程,可以直接采用普通百兆交换机实现网络环境搭建。

假如采用200万像素IPC,码流以6Mbps计算,8台摄像机占用带宽为8*6=48M,而百兆交换机实际使用率为50%-70%,即50-70M,完全可以满足8台IPC的传输要求。

视频监控监测安装施工方案

视频监控监测安装施工方案

视频监控监测安装施工方案1. 项目背景为了增加安全防护措施并提高对于场所监控的能力,本项目计划在特定区域进行视频监控监测系统的安装和施工。

2. 目标本方案的目标是确保视频监控监测系统安装施工过程顺利进行,并保证所安装的系统稳定可靠,能够满足监控需求。

3. 安装施工步骤以下是视频监控监测系统安装施工的步骤:3.1 确定安装位置在施工前,需要仔细调研和评估特定区域的布局和安全需求,确定最佳的安装位置。

3.2 安装设备根据需求,选择合适的监控摄像头、录像设备和网络设备,并按照厂家提供的安装说明进行设备的安装。

3.3 配置设备完成设备的安装后,根据视频监控监测系统的要求,进行设备的配置和调试,确保系统正常运行。

3.4 系统联调对已安装的设备进行系统联调测试,确保所有设备正常工作并能够互相协调配合。

3.5 系统调试在联调测试通过后,对整个视频监控监测系统进行全面的系统调试,确保系统的性能、稳定性和安全性。

3.6 完善安全措施在系统调试完成后,根据现场实际情况进一步完善安全措施,确保视频监控监测系统的运行安全和可靠性。

4. 安全考虑在安装施工过程中,需要注意以下安全考虑:- 严格按照现场施工管理规定,确保施工人员和现场人员的安全。

- 遵循相关法律法规和规范要求,确保设备和系统符合安全标准。

- 检查设备的质量和性能,确保设备可靠运行。

5. 时间计划以下是预计的时间计划:- 第一周:确定安装位置、准备设备;- 第二周:安装设备、配置设备;- 第三周:系统联调、系统调试;- 第四周:完善安全措施、验收和交付。

6. 资源需求以下是本项目的资源需求:- 监控摄像头、录像设备和网络设备;- 施工人员和技术人员;- 所需的工具和设备。

7. 风险管理针对可能出现的风险,需要进行有效的管理和应对措施:- 风险:施工进展受到阻碍导致项目延期。

应对措施:制定详细的施工计划,做好项目管理,及时解决问题。

- 风险:设备质量不符合标准导致系统故障。

监控安装流程视频监控安装教程

监控安装流程视频监控安装教程

监控安装流程视频监控安装教程步骤一:规划在开始安装前,首先需规划好整个监控系统的布局和需求。

确定监控区域、监控点数、摄像头类型等。

步骤二:现场勘测在开始安装之前,需要进行现场勘测。

这个过程包括确定摄像头的位置、合适的安装角度、相机高度等。

同时,还需寻找最佳的安装位置,以获取最佳的监控效果。

步骤三:安装云台云台是监控系统中非常重要的组件之一,负责控制摄像头的角度和方向。

根据现场需求和监控点的位置,需选择适当的云台进行安装。

在安装云台时,需要确保它的稳定性和牢固性。

步骤四:安装摄像头根据现场勘测的结果,确定摄像头的安装位置和角度,然后进行固定。

在安装摄像头时,需要注意以下几点:1.摄像头应放置在远离阳光直射的地方,以避免画面出现过度曝光的问题。

2.摄像头安装的高度应根据监控点来确定,一般情况下,2.5-4.5米之间比较适宜。

3.考虑到摄像头的接触电缆是否完好,并避免被人为破坏。

步骤五:布线布线是监控安装的重要一环。

首先,摄像头需要与监控主机之间进行连接。

在布线时,需避免电源线和视频信号线交叉布线,以降低干扰的可能性。

另外,还需要注意线路的走向和长度,确保信号传输稳定。

步骤六:安装监控主机和显示设备选择合适的监控主机和显示设备,进行安装和连接。

这些设备通常需要与所安装的摄像头进行配对。

安装监控主机时,需确保其稳定工作,并注意电源线和其他线缆的连接。

步骤七:调试和测试在安装完成后,进行调试和测试,确保监控系统能够正常工作。

这包括检查摄像头的角度、图像清晰度、摄像头的远近焦距的调节等。

同时,还需测试监控画面是否能够正常显示和录制。

步骤八:培训和维护安装完监控系统后,还需对监控人员进行培训,使其了解监控系统的使用方法和功能。

此外,还需定期检查和维护监控系统,确保其长时间稳定工作。

总结:以上是一个大致的监控安装流程教程,涵盖了监控系统安装的基本步骤。

在实际操作过程中,还需要考虑更多的因素,如环境因素、安全问题等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

A、线路安装与选材
1、电源线:要选阻燃电缆,皮结实,在省成本前提下,尽量用粗点的,以减少电源的衰减。

2、视频线:SYV75-3线传输在300米,75-5线传输500米,75-7的线可传输800米;超过500米距离,就要考虑采用“光缆”。

另外,要注意“同轴电缆”的质量。

3、控制线:一般选用“带屏蔽”2*1.0的线缆,RVVP2*1.0。

4、穿线管:一般用“PVC管”即可,要“埋地、防爆”的工程,要选“镀锌”钢管。

B、控制设备安装
1、控制台与机柜:安装应平稳牢固,高度适当,便于操作维护。

机柜架的背面、侧面,离墙距离,考虑到便于维修。

2、控制显示设备:安装应便于操作、牢靠,监视器应避免“外来光”
直射,设备应有“通风散热”措施。

3、设置线槽线孔:机柜所有线缆,依位置,设备电缆槽和进线孔,捆扎整齐、编号、标志。

4、设备散热通风:控制设备的工作环境,要在空调室,并要清洁,设备间要留的空间,可加装风扇通风。

5、检测对地电压:监控室,电源的火线、零线、地线,按照规连接。

检测量各设备外壳和视频电缆对地电压,电压越高,越易造成“摄像机”的损坏,避免“带电拔插”视频线。

C、摄像机的安装
1、监控安装高度:室摄像机的安装高度以2.5~5米,为宜,室外以3.5~10米为宜;电梯安装在其顶部。

2. 防雷绝缘:强电磁干扰下,摄像机安装,应与地绝缘;室外安装,要采取防雷措施。

3、选好BNC:BNC头非常关键,差的BNC头,会让你生不如死,一点都不夸。

4、红外高度:红外线灯安装高度,不超过4米,上下俯角20度为佳,太高或太过,会使反射率低。

5、红外注意:红外灯避免直射光源、避免照射“全黑物、空旷处、水”等,容易吸收红外光,使红外效果大大减弱。

6、云台安装:要牢固,转动时无晃动,检查“云台的转动围”,是否正常,解码器安装在云台附近。

准备工具:冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,
数字万用表或指针式万用表,500V绝缘摇表
准备辅材:塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

安装步骤:安装前测试,摄像机安装,中心终端设备安装,调试一.安装前测试
1、用SYV75-3视频线做一段约3米长两端带有BNC头的测试线。

2、准备一台监视器或硬盘录像机,硬盘录像机可为嵌入式或PC式,软件配置齐全。

3、在通电前,弄清楚摄像机的供电电压,并对供电电压用万用表进行测试,测试的电压偏差为标准电压的±10%.超出这个标准的电源禁止使用。

4、为固定摄像机配上镜头,注意镜头与摄像机的接口,是C型接口还是CS型接口(这一点要切记,否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片),如果是一体化固定摄像机则可以省去此步骤。

5、安装镜头时,首先去掉摄像机及镜头的保护盖,然后将镜头轻轻旋入摄像机的镜头接口并使之到位。

对于自动光圈镜头,还应将镜头的控制线连接到摄像机的自动光圈接口上。

6、分别测试AGC ON/OFF(自动增益控制),ATW ON/OFF(自动白平衡),ALC/ELC(自动亮度控制/电子亮度控制),BLC ON/OFF
(背光补偿开关),LL/INT(同步选择开关),VIDEO/DC(镜头控制信号选择开关),SOFT/SHARP(细节电平选择开关),FLICKERLE(无闪动方式)等功能,并做好测试记录,是否满足现场的实际需要。

7、对于云台和快球,根据说明书对解码板进行地址、波特率、协议编码,用标签纸进行标示,地址编码按照摄像机的进行顺序编码,协议如没有特殊要求,一般选用PELCO,波特率用2400KPS,在硬盘录像机或矩阵上进行相应的设置。

8、按照说明书,进入快球或云台菜单,对于室外型,要把摄像机功能设置成日夜转换型。

9、对云台或快球的左右转动,摄像机的镜头进行变倍测试,在最远和最近的状态下进行,并对测试结果进行记录,符合要求的才能进行安装,不符合要求的退回厂家进行维修。

10、设定若干快球预置位,然后通过调预置点的方式来测试快球是否符合设计的需要。

二、摄像机安装
固定摄像机安装
1.根据现场实际情况,选择安装方式,室外采用立杆,水平支架安装,室采用墙壁水平支架安装或吸顶吊装,并在支架上安装万能转向夹,万能转向夹和水平支架的连接用镀锌螺丝固定。

2.如采用立杆安装,立杆的高度根据视场的需要不低于
3.5米,立杆的固定钢板厚度不小于8mm,基础预埋件采用¢16mm螺纹圆钢,高度为500mm,宽度为200mm的网状结构。

在安装位置,挖开泥土,把预
埋件放入地下,高度高出地面70mm,然后用标号为1:1的水泥进行浇注,在浇注时,把高出地面部分的螺纹部分用绝缘胶布进行包扎,在4-5天后才能安装监控立杆。

3.安装立杆,在安装时,小心立杆表面漆的脱落,用¢16mm螺母进行固定,在螺母和螺杆之间要加垫圈和弹簧,螺杆露出的高度不超过10mm,多余部分用切割机切掉,固定完后,在螺丝和螺杆上涂上防锈漆,在防锈漆干后,涂上和立杆颜色一样的面漆。

4.在立杆上方用镀锌螺丝固定支架,在支架上的万能活动夹上固定防护罩底盖,把视频线和电源线穿入防护罩,线和防护罩之间用密封圈进行封闭,防护罩和立杆之间的裸线用¢16mm塑料软管保护。

然后在视频线上焊接BNC头,固定测试好的摄像机,插上BNC头和电源的莲花头,在插上电源前,切断220V供电电源。

用螺丝固定防护罩的上盖,但螺丝不要全部拧死。

5.发现摄像机镜头上有污物,一定要用专用镜头纸擦拭。

6.安装摄像机的时候一定要注意考虑环境温度。

7.带红外灯摄像机以及室支架安装可参考第四条的安装方法。

立柱及基础安装见后图:
快球及云台摄像机安装:
1.在安装使用全方位智能化高速球型摄像机之前,请首先仔细阅读产品说明书。

2.快球及云台立杆的安装,参照固定摄像机立杆的安装。

3.用厂家配带的支架和快球进行连接,然后把支架和立杆用镀锌螺丝进行连接
4.球机部为精密光学及电子器件,在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法,都会对产品造成损坏。

5.请不要自行拆卸球机部器件,以免影响使用。

6.使用中必须遵守各项电气安全标准,配用本机自带的专用电源,RS-485 及视频信号在传输过程中应与高压设备或电缆保持足够的距离,在多雷地带,必须做好防雷击、防浪涌等防护措施。

7.不要直接将高速球置于室外使用,避免球机淋雨、受潮等。

在潮湿的地方请不要使用。

如果安装在室外,则必须使用密封防护罩,绝对禁止露天单独使用。

8.快球安装环境的温度、湿度符合产品的要求。

9.不管球型摄像机电源是否接通,不要将摄像机瞄准太阳或极光亮的物体,不要将摄像机长时间瞄准或监视光亮的静止物体。

10.不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体,清理污垢时,应用干布清理,污垢不易清除时,可用中性清洗剂轻拭干净。

11.小心使用智能化高速球型摄像机,应避免受撞或震动。

若使用不当,将受损害。

半球摄像机安装
1)半球摄像机采用吸顶安装,安装在走廊的天花板或则电梯轿厢,电梯厢的摄像机应安装在电梯厢顶部、电梯操作器的对角处,并应能监视电梯厢全景.
2)摄像机镜头应从光源方向对准监视目标,并应避免逆光安装; 当需要逆光安装时,应降低监视区域的对比度.
3)如果采用金属外壳半球摄像机,金属外壳一定要与电梯轿厢的外壳进行绝缘。

二、机房设备安装
1. 控制台应安放坚直,台面水平,控制召位置应符合设计要求;
2.电视墙距离墙至少80cm,使设备留有足够的检修空间,电视墙和操作台的间距至少为1m.
3.机架的设备、部件的安装,应在机架定位完毕并加固后进行, 安装在机架的设备应牢固、端正,机架上的固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.
4.台接插件和设备接触应可靠,安装应牢固; 部接线应符合设计要求,无扭曲脱落现象.
5.监视器可装设在固定机架和柜上,也可装设在控制台操作柜上. 当装在柜时,应采取通风散热措施;
6.监视器的安装位置应使屏幕不受外来光直射,当有不可避免的光时,
应加遮光罩遮挡;
7.监视器外部可调节部分,应暴露在便于操作的位置,并可加保护盖.
8.机房所有设备金属外壳及操作台,电视墙外壳均需要可靠接地,接地电阻不大于4欧姆。

四、监控布线敷设标准
1.在穿线前应对线进行通断测试,视频线在中间禁止有接头,保证视频线要一线到底。

2.拽线时每根线拉力应不超过11公斤,多根线拉力最大不超过40公斤,以免拉伸电缆导体。

3.穿管时管两端要加护套,所有电缆经过的管槽连接处都要处理光滑,不能有任何毛刺,以免损伤电缆。

4.电缆在出线盒外余长50cm,控制箱外约1.5m,余线应仔细缠绕好收在出线盒或控制箱。

在配线箱处从配线柜入口算起余长为配线柜的(长+宽+深)+50cm 。

5.余线应按分组表分组,从线槽出口捋直绑扎好,绑扎点间距不大于50cm,不可用铁丝或硬电源线绑扎。

6.穿线完成后,所有的电缆应全面进行通断测试,每根电缆的所有芯都要测。

这样测试能发现的问题是断线、断路和标号错。
