Solidworks圆柱斜齿轮
solidworks斜齿轮螺旋线方程
Solidworks是一种常用的计算机辅助设计（CAD）软件，能够支持用户进行三维建模和设计。
在Solidworks中，斜齿轮螺旋线方程是一个重要的概念，在机械设计中应用广泛。
本文旨在探讨Solidworks中斜齿轮螺旋线方程的相关知识，并对其进行详细解析。
1. 什么是斜齿轮螺旋线方程？在机械传动中，齿轮通常用于将旋转运动传递给另一个轴，以实现不同速度和扭矩的传递。
斜齿轮是一种特殊的齿轮，其齿面呈螺旋状。
斜齿轮螺旋线方程即是描述斜齿轮齿面螺旋线的数学方程，它可以帮助工程师在Solidworks中准确地绘制出斜齿轮的齿形。
2. 斜齿轮螺旋线方程的推导数学上，描述螺旋线最常用的方程是参数方程。
对于斜齿轮的螺旋线来说，可以使用参数方程来描述其几何性质。
根据斜齿轮的几何形状和参数方程的定义，可以推导出斜齿轮螺旋线方程的数学表达式。
3. Solidworks中的斜齿轮螺旋线方程应用在Solidworks中，通过输入斜齿轮的模块、齿数、压力角等参数，可以利用斜齿轮螺旋线方程准确地绘制出斜齿轮的齿形。
这对于机械设计师来说是非常重要的，因为它可以帮助他们在设计过程中精确地确定斜齿轮的几何形状，从而确保其传动性能和工作稳定性。
4. Solidworks中斜齿轮螺旋线方程的优势相较于手工绘制斜齿轮的齿形图，利用Solidworks中的斜齿轮螺旋线方程可以更加高效和准确地完成这项工作。
Solidworks提供了直观的图形界面，用户只需输入齿轮的参数，即可自动生成斜齿轮的齿形图。
另Solidworks中的斜齿轮螺旋线方程经过了严格的验证和测试，可以保证绘制出的斜齿轮齿形准确无误。
5. 总结斜齿轮螺旋线方程在Solidworks中具有重要的应用价值，它可以帮助工程师准确地绘制出斜齿轮的齿形图，从而保证其传动性能和工作稳定性。
在实际的机械设计中，工程师们可以充分利用Solidworks提供的斜齿轮螺旋线方程功能，提高设计效率和准确性，为产品的研发和生产提供有力的支撑。
solidworks齿轮齿条方程
solidworks齿轮齿条方程
在SolidWorks中，可以使用以下公式来创建齿轮和齿条的方程：
1. 齿条方程：
齿条的方程可以使用线性方程或曲线方程来表示，具体取决于所使用的齿条类型。
- 对于直齿条，可以使用线性方程来表示，如：y = mx + b，其中m是线条的斜率，b是截距。
- 对于蜗杆齿条，可以使用非线性方程来表示。
例如，可以使用螺线的参数方程来表示蜗杆齿条的形状。
2. 齿轮方程：
齿轮的方程通常可以使用圆形函数或齿形函数来表示。
- 对于圆柱齿轮，齿形函数可以使用蜗杆齿条的非线性方程来表示，其中蜗杆齿条的参数由齿轮的模数、齿数、齿形系数等确定。
- 对于圆内齿轮或圆外齿轮，可以使用圆形函数来表示齿轮的形状。
值得注意的是，SolidWorks中并没有提供直接输入方程的功能。
要创建齿轮和齿条，通常需要使用SolidWorks的绘图和建模工具，以几何形状的方式定义齿条和齿轮的参数。
基于solidworks的二级圆锥-斜齿圆柱齿轮减速器的设计与运动仿真分析 - 副本
机械设计——减速器课程设计说明书课程名称：机械设计课程设计设计题目：展开式二级圆锥-圆柱齿轮减速器院系：机电学院机械工程系班级：0603班姓名：刘博学号：06221069指导教师：李德才设计时间：2009年12月29日至1月16日CONTENTS一，设计任务书 (3)二，总体方案分析 (4)三，电动机的选择 (4)四，传动比的分配 (6)五，计算传动装置的运动和动力参数 (7)六，高速级圆锥齿轮的计算 (8)七，低速级圆柱齿轮的计算 (13)八，链传动的设计计算 (13)九，减速器轴的结构设计 (15)十，减速器轴的强度校核计算 (18)十一，滚动轴承的选择及计算 (22)十二，键连接的选择及校核计算 (25)十三，联轴器的选择 (26)十四，箱体尺寸大的设计 (27)十五，其它轴系部件的确定 (29)十六，设计小结 (30)十七，附图一，设计任务书设计题目：带式输送机的专用传动装置原始数据：运输连牵引力F=6kN；运输带速度v=0.9m/s,运输带带轮直径D=300mm ;动力来源：电力，三相交流，电压380V；使用期限：每日两班制工作，工作期限为10年。
制造条件及生产批量：一般机械厂制造，小批量生产。
传动方案：二级展开式圆锥-圆柱齿轮减速器需要完整图纸及论文，请联系QQ545675353，另接定做毕业设计介绍运输机相关参数和工作条件二，总体方案分析两级展开式圆锥-斜齿圆柱齿轮减速器传动方案如图所示：1—电动机；2、4—联轴器；3—圆锥-圆柱斜齿轮减速器；5—输送带；6—滚筒三，电动机的选择1，电动机的类型和结构的选择因为本传动的工作状况是：两班制，工作环境较恶劣，380v 交流电，选用Y 系列全封闭自扇冷式笼形三相异步电动机。
2，电动机的容量1）工作机所需功率WP根据公式1000W F V P ⋅=，F 为运输牵引力，V 为运输链速度。
由此得出：60000.95.41000W P Kw Kw ⨯== 2）计算传动装置总效率η由于动力经过一个传动副或者运动副就会发生一次损失，故多级根据情况选择Y 系列全封闭自扇冷式笼形三相异步电动机。

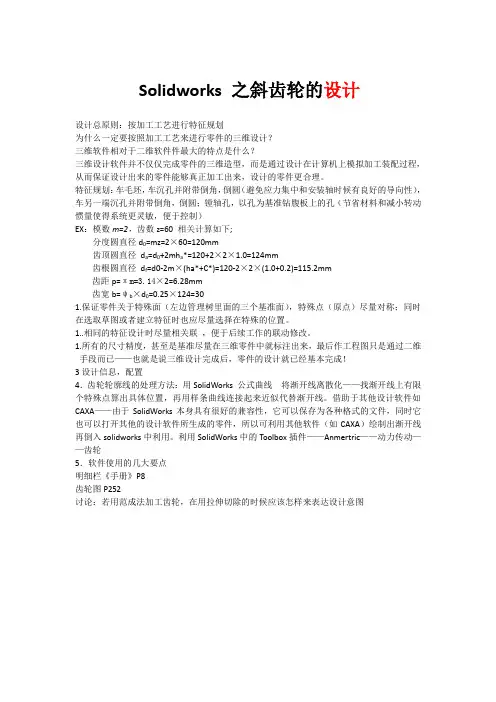

Solidworks 之斜齿轮的设计
Solidworks 之斜齿轮的设计设计总原则：按加工工艺进行特征规划为什么一定要按照加工工艺来进行零件的三维设计？三维软件相对于二维软件件最大的特点是什么？三维设计软件并不仅仅完成零件的三维造型，而是通过设计在计算机上模拟加工装配过程，从而保证设计出来的零件能够真正加工出来，设计的零件更合理。
特征规划：车毛坯，车沉孔并附带倒角，倒圆（避免应力集中和安装轴时候有良好的导向性），车另一端沉孔并附带倒角，倒圆；镗轴孔，以孔为基准钻腹板上的孔（节省材料和减小转动惯量使得系统更灵敏，便于控制）EX：模数m=2，齿数z=60 相关计算如下;分度圆直径d0=mz=2×60=120mm齿顶圆直径d a=d0+2mh a*=120+2×2×1.0=124mm齿根圆直径d f=d0-2m×(ha*+C*)=120-2×2×(1.0+0.2)=115.2mm齿距p=πm=3.14×2=6.28mm齿宽b=ψb×d0=0.25×124=301.保证零件关于特殊面（左边管理树里面的三个基准面），特殊点（原点）尽量对称；同时在选取草图或者建立特征时也应尽量选择在特殊的位置。
1..相同的特征设计时尽量相关联，便于后续工作的联动修改。
1.所有的尺寸精度，甚至是基准尽量在三维零件中就标注出来，最后作工程图只是通过二维手段而已——也就是说三维设计完成后，零件的设计就已经基本完成！3设计信息，配置4．齿轮轮廓线的处理方法：用SolidWorks 公式曲线将渐开线离散化——找渐开线上有限个特殊点算出具体位置，再用样条曲线连接起来近似代替渐开线。
借助于其他设计软件如CAXA——由于SolidWorks本身具有很好的兼容性，它可以保存为各种格式的文件，同时它也可以打开其他的设计软件所生成的零件，所以可利用其他软件（如CAXA）绘制出渐开线再倒入solidworks中利用。
基于SolidWorks的渐开线斜齿轮_锥齿轮参数化设计
基于SolidWorks的渐开线斜齿轮_锥齿轮参数化设计渐开线斜齿轮是一种常见的齿轮传动装置，其特点是传动平稳、噪音小、传动效率高等。
而基于SolidWorks的渐开线斜齿轮参数化设计可以实现对齿轮的灵活设计和快速制造。
首先，我们需要了解渐开线斜齿轮的基本参数。
渐开线斜齿轮由齿数、模数、压力角、齿轮宽度等参数来决定。
其中，齿数是指齿轮上齿的数量，模数是指齿轮模具的大小，压力角是指齿轮齿面与齿轮轴线之间的夹角，齿轮宽度是指齿轮的厚度。
在SolidWorks中，我们可以通过创建宽度为0的圆柱体来建立齿轮的基本几何形状。
然后，通过参数化设计功能，我们可以将齿数、模数、压力角等参数作为输入变量，实现对齿轮形状的自动调整。
例如，我们可以通过创建一个方程来计算齿轮的齿数和模数之间的关系。
然后，我们可以将齿数和模数作为输入变量，在方程中进行计算，并将计算结果应用到齿轮的几何形状上。
这样，当我们改变齿数或模数时，齿轮的形状会自动更新，实现对齿轮的灵活设计。
此外，我们还可以通过创建一个参数表来管理齿轮的参数。
在参数表中，我们可以定义齿数、模数、压力角等参数，并将它们与齿轮的几何形状关联起来。
这样，当我们需要修改齿轮的参数时，只需要修改参数表中的数值，齿轮的形状就会自动更新。
在实际应用中，我们还可以通过添加其他功能来完善渐开线斜齿轮的设计。
例如，我们可以添加齿轮的轴承孔、键槽等特征，以满足实际使用的需求。
同时，我们还可以进行齿轮的装配设计，将齿轮与其他零件组装在一起，完成整个传动系统的设计。
总之，基于SolidWorks的渐开线斜齿轮参数化设计可以实现对齿轮的灵活设计和快速制造。
通过参数化设计功能和其他功能的结合，我们可以实现对齿轮的自动调整和快速更新，提高设计效率和制造质量。
这对于齿轮传动装置的设计和制造具有重要意义。
solidworks标准渐开线斜齿轮的准确画法
M=，z=80，Da=，D= 螺旋角=绘制草图旋转，旋转轴和轮廓选取如下：绘制键槽选中心矩形选择此面绘制中心矩形切除拉伸选择该平面进行草图绘制绘制圆尺寸为16mm，旋转切除。
插入基准轴对刚才的孔特征进行圆形阵列绘制倒角选择端面进行草图绘制绘制齿顶圆=，分度圆=，齿根圆=；插入方程式驱动曲线从远点对称线镜像渐开线设红圈中点与渐开线重合尺寸标注根据P=pi*m ,所以齿厚S=pi*m/2=输入等号并按下图输入添加几何关系使得曲线和点重合删除多余曲线并做对称线通过分度圆中点重画对称线使其通过分度圆中点，并镜像渐开线删除多余的尺寸线和曲线连接下端使其成为封闭曲线，将渐开线转化为实体引用以有齿廓的一侧为参考插入基准面，距离设置为58mm“转换实体引用”解释：1、在草图中使用2、原型是其它草图中的线条或实体边线3、转换后一律产生一条实线条。
如果在3d草图中使用，该线条与原型重合，如果在平面草图中使用，该线条是原型在该草图中的投影。
转换后的线条是直线或圆弧则依然是直线或圆弧，如果是其它形状一律转变为样条曲线。
如果投影是一个点，则不生成任何东西。
4、操作步骤：在草图中点选原型线条或边线（可按下<Ctrl> 键复选多个原型），再点“转换实体引用”即可。
*选择基准平面1为草绘平面，单击‘转换实体引用‘，选中齿廓，将其转化成齿轮后端面上的实体*单击旋转实体按钮，将后端面生成的齿廓以圆心为中心进行旋转度，单击退出草图单击放样凸台机体按钮，一次选择草图和轮廓线单击圆柱阵列按你按钮，选择特征为放样，阵列个数为80.注：此齿轮的源于书上的习题，其Rb小于Rf，大家画图时请根据实际情况自行决定，另外端面的旋转角度与螺旋角的关系这里不做推导。
solidworks标准渐开线斜齿轮的准确画法
M=2.5，z=80，Da=210.71，D=205.71 螺旋角=13.54 绘制草图旋转，旋转轴和轮廓选取如下：绘制键槽选中心矩形选择此面绘制中心矩形切除拉伸选择该平面进行草图绘制绘制圆尺寸为16mm，旋转切除。
插入基准轴对刚才的孔特征进行圆形阵列绘制倒角选择端面进行草图绘制绘制齿顶圆=210.71，分度圆=205.71，齿根圆=199.46；插入方程式驱动曲线从远点对称线镜像渐开线设红圈中点与渐开线重合尺寸标注根据P=pi*m ,所以齿厚S=pi*m/2=？输入等号并按下图输入添加几何关系使得曲线和点重合删除多余曲线并做对称线通过分度圆中点重画对称线使其通过分度圆中点，并镜像渐开线删除多余的尺寸线和曲线连接下端使其成为封闭曲线，将渐开线转化为实体引用以有齿廓的一侧为参考插入基准面，距离设置为58mm“转换实体引用”解释：1、在草图中使用2、原型是其它草图中的线条或实体边线3、转换后一律产生一条实线条。
如果在3d草图中使用，该线条与原型重合，如果在平面草图中使用，该线条是原型在该草图中的投影。
转换后的线条是直线或圆弧则依然是直线或圆弧，如果是其它形状一律转变为样条曲线。
如果投影是一个点，则不生成任何东西。
4、操作步骤：在草图中点选原型线条或边线（可按下 <Ctrl> 键复选多个原型），再点“转换实体引用”即可。
*选择基准平面1为草绘平面，单击‘转换实体引用‘，选中齿廓，将其转化成齿轮后端面上的实体*单击旋转实体按钮，将后端面生成的齿廓以圆心为中心进行旋转7.78度，单击退出草图单击放样凸台机体按钮，一次选择草图和轮廓线单击圆柱阵列按你按钮，选择特征为放样，阵列个数为80.注：此齿轮的源于书上的习题，其Rb小于Rf，大家画图时请根据实际情况自行决定，另外端面的旋转角度与螺旋角的关系这里不做推导。
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注！）。
solidworks齿轮设计总结
solidworks齿轮设计总结SolidWorks是一种常用的3D机械设计软件，可以用于设计各种复杂的机械零件，其中包括齿轮设计。
在工程领域中，齿轮是一种非常重要的机械零件，用于传递动力和控制机械运动。
在SolidWorks中，齿轮可以通过一系列的操作和功能来设计和制造。
以下是我对SolidWorks齿轮设计的总结。
首先，SolidWorks的齿轮设计是从基础开始的。
当我们开始设计一个齿轮时，我们需要确定齿轮的几何特征，例如压力角、齿数和模数等。
在SolidWorks中，我们可以使用“圆柱齿轮”工具来创建一个基本的齿轮，并通过设置参数来定义齿轮的几何特征。
其次，SolidWorks提供了丰富的工具和功能来设计和修改齿轮。
例如，我们可以使用“变量角度斜齿轮”工具来设计斜齿轮，通过设置齿轮的斜度角和齿距来实现不同的功能要求。
此外，我们还可以使用“变容齿轮”工具来设计齿轮系统中的噪声和振动控制。
这些工具和功能使得SolidWorks成为一个强大而灵活的齿轮设计软件。
此外，SolidWorks还提供了齿轮系统的仿真和分析功能。
在设计齿轮系统时，我们可以使用SolidWorks的仿真工具来评估齿轮的工作性能和强度。
通过使用有限元分析（FEA）等功能，我们可以模拟齿轮的负载和应力情况，并对其进行优化。
这些功能为我们设计高质量和可靠性的齿轮系统提供了有力的工具和支持。
另外，SolidWorks还具有出色的装配和模拟功能。
在设计复杂的机械系统时，我们可以使用SolidWorks的装配功能将多个齿轮组装在一起，并进行运动仿真和碰撞检测。
通过模拟整个机械系统的运动和交互作用，我们可以及时发现和解决问题，并确保齿轮系统的正常工作。
最后，SolidWorks齿轮设计的一个重要优势是其与其他工程软件的兼容性。
SolidWorks可以导入和导出各种CAD格式的文件，包括STEP、IGES、DWG等。
这使得我们能够与其他CAD软件进行协作并共享设计数据，提高工作效率和准确性。
基于solidworks圆柱斜齿轮建模
螺旋线的起始角为0、90、180、270为最佳，方便绘图对齐。 4、进行齿形的绘制： 用渐开线方程绘制齿轮齿形（若不需要使用精确的建模，可跳过次步使用简单的样条曲线绘制齿形） 分别绘制齿根圆、基圆、分度圆，齿顶圆可以用引用实体来绘制。
绘制渐开线： 在solidworks2010版本以上有方程驱动的曲线，渐开线的绘制就靠它了
螺旋线的螺距即：l 因此圆柱斜齿轮建模就有了清晰的思路。
下面我就以此图为例进行建模。
分区 笔记 的第 1.1 页
1、进行圆柱建模：
2、做倒角
分区 笔记 的第 1.2 页
2、做倒角
3、绘制扫描螺旋线： 螺旋线的直径为分度圆的直径：
螺旋线的螺距为：l=πd/tanβ 在solidworks中这个公式需要这样输： 直径*pi/tan(pi/180/β) 在此例中为： 224.33*pi/tan(pi/180/13.5）
分区 笔记 的第 1.9 页
然后镜像命令绘制齿形，剪掉辅助线。 然后添加重合和对称的几何关系，标注齿厚等等，和之前步骤相同，在此不再叙述。 注：简单的样条曲线绘制的齿形标注之后可能会发生变形，通单的样条曲线绘制的齿轮齿形。
成型展示
这两处宽度不合适的也需要调节齿形
有关渐开线参数方程在此仅提供公式参考，其它理论请参考其他资料 x=r*(t*sin(t)+cos(t))； y=r*(sin(t)-t*cos(t))； r为基圆半径。 在此例中方程式的输入为：
分区 笔记 的第 1.4 页
注：t1必须为0 绘制中心线，使中心线与扫描螺旋线有如图所示的关系。即螺旋线的起点在中心线上。（因此螺旋线的起始角要0、90、180、270等有特殊位置的角度）
solidworks圆柱斜面
solidworks圆柱斜面摘要：1.SolidWorks 概述2.圆柱斜面的建模过程3.圆柱斜面在工程图中的显示方法4.圆柱斜面的应用案例5.SolidWorks 的其他功能正文：SolidWorks 是一款专业的三维CAD 系统软件，可以快速、准确地创建设计，包括3D 模型和2D 工程图纸的复杂部件和组件。
在使用SolidWorks 进行设计时，常常需要创建圆柱斜面。
本文将详细介绍如何在SolidWorks 中创建圆柱斜面，并在工程图中进行显示。
一、SolidWorks 概述SolidWorks 是一款功能强大的三维建模软件，广泛应用于机械设计、产品造型、模具设计等领域。
通过SolidWorks，用户可以轻松地创建复杂数学曲线、曲面和实体模型。
同时，SolidWorks 提供了丰富的功能和工具，如尺寸标注、装配、动画制作等，极大地提高了设计效率。
二、圆柱斜面的建模过程在SolidWorks 中创建圆柱斜面，可以按照以下步骤进行：1.建立基准面：首先在圆柱体上建立一个基准面，作为后续建模的参考。
2.创建草图：在基准面上绘制一个斜线，作为圆柱斜面的轮廓线。
3.拉伸切割：沿着轮廓线进行拉伸，切割圆柱体，生成圆柱斜面。
4.细节处理：根据需要，对圆柱斜面进行圆角、孔洞等细节处理。
三、圆柱斜面在工程图中的显示方法在SolidWorks 中，圆柱斜面在工程图中的显示分为两种：一种是在二维视图中显示斜面轮廓；另一种是在剖视图中显示斜面轮廓和实体。
用户可以根据需要选择合适的显示方式。
四、圆柱斜面的应用案例圆柱斜面在机械设计中应用广泛，例如用于连接两个轴、实现齿轮传动等。
通过SolidWorks 创建精确的圆柱斜面，可以保证设计的准确性和可行性。
五、SolidWorks 的其他功能除了创建圆柱斜面外，SolidWorks 还提供了许多其他实用功能，如装配、动画制作、应力分析等。
这些功能可以帮助用户进行更全面的设计分析和验证，提高设计的质量和可靠性。
基于SolidWorks的斜齿轮参数化三维建模
基于SolidWorks的斜齿轮参数化三维建模SolidWorks是一款广泛应用于机械设计领域的三维建模软件。
在机械设计中，斜齿轮常常被用于传递动力和转矩。
在SolidWorks中，我们可以很容易地进行斜齿轮的参数化三维建模。
首先，我们需要定义斜齿轮的各个参数。
斜齿轮有许多参数，其中包括压力角、齿数、分度圆直径、齿宽等。
压力角是指齿面与法平面间的夹角，齿数是指齿轮上的齿数，分度圆直径是指齿轮的中心直径。
由于斜齿轮具有不同的参数，所以要根据要求来定义这些参数。
接下来，我们可以开始建模。
首先，我们需要绘制分度圆。
在SolidWorks的草图模式下，使用圆工具绘制一个示意圆圈，并确定其大小和位置。
然后，使用切削工具切去多余的部分。
接下来，绘制出齿身和齿顶。
在草图模式下，使用线性工具绘制出齿身和齿顶，并进行修剪以得到完整的齿面形状。
然后，绘制出齿槽。
在草图模式下，使用线性工具绘制出齿槽形状，并进行修整以使其与齿身和齿顶一致。
最后，我们需要在三维模式下提取出斜齿轮的主体，进行渲染和实体化。
点击拉伸命令，然后指定草图中的线段作为拉伸路径，即可将草图拉伸为一个3D斜齿轮。
最后，可以添加材质和纹理等效果，使其更加逼真。
需要注意的是，斜齿轮的制造过程更加复杂，必须对其进行加工、热处理和质量检测等环节，确保其精度和质量。
通过SolidWorks可以模拟斜齿轮的三维模型，为之后的加工和质量检测提供方便，并且能够看到斜齿轮的动态参数，以及对各种参数的敏感度，为优化设计提供帮助。
总之，SolidWorks提供了广泛的工具和功能，让工程师能够更加方便地进行斜齿轮的参数化三维建模设计，这种建模方式可以在实际斜齿轮制造过程中提供帮助和指导。
在斜齿轮参数化三维建模中，涉及到许多的数据，例如压力角、齿数、分度圆直径、齿宽等。
这些数据的不同取值会对斜齿轮的机械性能产生影响，下面对这些数据进行分析。
1. 压力角压力角是斜齿轮齿面上的轴向力作用于法向方向的角度。
solidworks 斜齿轮倒角
一、介绍齿轮是一种常见的机械零件，用于传递动力和运动。
在工程设计中，齿轮的设计和制造非常重要。
斜齿轮是一种特殊的齿轮，其齿面和轴线不平行，常用于需要传递大功率和高速比的场合。
在实际应用中，斜齿轮的倒角是一个非常重要的工艺。
倒角可以有效减小齿轮工作时的振动和噪音，提高传动效率，延长使用寿命。
SolidWorks是一款流行的三维计算机辅助设计软件，其强大的建模和分析功能能够帮助工程师进行斜齿轮的倒角设计。
二、SolidWorks斜齿轮倒角的基本步骤1.准备工作在进行斜齿轮倒角设计之前，首先要准备好相关的工作环境和材料。
打开SolidWorks软件，新建一个零件文档。
选择合适的齿轮模型，设置材料和工作环境参数。
2.创建斜齿轮在SolidWorks中，可以使用旋转建模和放样建模等方法创建斜齿轮。
根据实际需要，选择合适的方法创建斜齿轮零件。
3.添加倒角特征选择斜齿轮表面上需要添加倒角的边缘，使用SolidWorks的倒角特征工具进行倒角设计。
根据设计要求和工艺标准，设置倒角的大小和形状。
4.倒角分析和优化完成倒角设计后，可以进行倒角分析和优化。
使用SolidWorks的分析工具，对倒角后的斜齿轮进行强度、刚度、耐磨性等性能分析。
根据分析结果，对倒角进行必要的优化和调整。
三、SolidWorks斜齿轮倒角设计的注意事项在进行斜齿轮倒角设计时，需要注意以下几点：1. 齿轮的外形和参数要符合设计要求和标准规定。
2. 倒角的形状和尺寸要合理，不应对齿轮的传动性能和工作稳定性产生负面影响。
3. 斜齿轮的倒角工艺要符合加工工艺标准和要求，保证倒角的质量和精度。
四、SolidWorks斜齿轮倒角设计的优势1. 结合了CAD和CAM技术，可以实现零件设计和加工工艺的无缝对接。
2. 可以快速、准确地进行斜齿轮倒角设计和分析，提高设计效率和质量。
3. SolidWorks软件具有强大的模拟和优化功能，可以对斜齿轮倒角进行全面的性能评估和优化。
SolidWorks中直齿圆柱齿轮建模及零件图画法
齿轮
10）标注：尺寸、公差、表面粗糙度、基准、形位公差、技术要求等。 11）填写标题栏。
齿轮
3.小结
1）也可以采用相似的方法处理装配图中的齿轮画法。 2）齿轮另存后，可以根据齿理； 4）取消主视图的剖面线、添加轴线。 5）在“粗实线层”图层中绘制齿根线，在“中心线层”图层中绘制分度 线，并使用尺寸约束，约束后将尺寸隐藏。
齿轮
6）添加剖面线；
7）左视图处理：隐藏倒角圆；在“中心 线层”绘制分度圆，标注尺寸（58）进 行约束，然后隐藏尺寸。
齿轮
8）添加参数表：注解—表格—总表，设定表格行数、列数，点击“确 定”，然后将表格拖动到右上角定位。 9）双击单元格，添加表格内容。
齿轮
直齿圆柱齿轮建模方法及零件图绘制
如下图所示直齿圆柱齿轮（摘自（机械制图（大连理工版）P309-图 7-37）
齿轮
1、齿轮零件建模
1）新建装配体文件（取消“开始装配体”操作）； 2）打开“设计库”中的Toolbox，点开“GB”库、 “动力传动”，选择“齿轮”，选择“正齿轮”并拖 动到绘图区；
齿轮
3）设置齿轮参数：
齿轮
4）从装配体中打开齿轮文件，设置好材料、文件属性 （自定义）等参数后，另存到其他文件夹。
齿轮
5）新建配置（用于制作零件图、装配 图）；
6）激活新建的配置，设置“ToothCut”、“TeethCuts”特征在此配 置中压缩。
7）添加倒 角、圆角。
齿轮
2、制作零件图
1）新建工程图文件（选择“gb_A4”模板）； 2）在“模型视图”设置中使用“简化齿轮”配置进行 投影生成主视图、左视图；
基于SolidWorks的圆柱齿轮仿真分析及优化设计
基于SolidWorks的圆柱齿轮仿真分析及优化设计本文主要是基于SolidWorks对圆柱齿轮进行仿真分析和优化设计。
圆柱齿轮是车床和机床等工业设备中常用的一种传动装置。
在工业生产中，齿轮几乎是各种机械传动装置的必要组成部分，它具有传力平稳、传动效率高、结构简单等优点。
一、圆柱齿轮的设计在SolidWorks中，设计一对圆柱齿轮需要进行以下几个步骤：1、首先，我们需要先建立一个新的零部件。
在新的零部件中，我们需要建立两个轴孔和两个齿轮。
2、接着，在SolidWorks中，我们可以直接生成齿轮，需要注意的是，生成的齿轮与实际的齿轮可能会由于精度问题导致微小的误差，因此在生成齿轮后需要检查一下齿轮的参数是否符合设计要求。
3、完成齿轮的建模之后，我们需要将两个齿轮在轴上组装起来。
这里需要注意的是齿轮之间的啮合误差和间隙，这些都会影响到齿轮的传动效率和精度。
二、圆柱齿轮的仿真分析在设计完成后，我们需要进行仿真分析。
在SolidWorks中，仿真分析可以分为静力学分析和动力学分析。
在圆柱齿轮的设计中，一般需要进行动力学分析，以保证齿轮的稳定性和传动效率。
动力学分析主要包括以下几个方面：1、齿轮的转速和转矩分析在进行圆柱齿轮的仿真分析时，我们需要分别模拟两个齿轮的转速和转矩。
我们可以通过建立动态分析模型，通过分析模型中的各项参数，得到齿轮的转速和转矩。
2、齿轮的啮合磨损分析在使用一段时间后，齿轮之间的啮合会产生磨损，这会影响到齿轮的精度和传动效率。
因此，在进行仿真分析时，我们需要对齿轮的啮合进行磨损分析。
通过磨损分析，我们可以得到齿轮的磨损情况，并对齿轮进行相应的维护和修理。
三、圆柱齿轮的优化设计基于仿真分析的结果，我们可以对圆柱齿轮进行优化设计。
优化设计的目的是提高齿轮的传动效率和精度，降低齿轮的噪声和震动。
优化设计的方法主要有以下几个：1、改变齿轮的材料和制造工艺，通过提高齿轮的硬度和强度，提高传动效率和耐磨性；2、更改齿轮参数，例如增加模数、增加齿轮的宽度、改变齿轮的齿形等，以提高齿轮的精度和传动效率；3、改进齿轮的润滑和冷却系统，以降低齿轮的磨损和噪声。
SolidWorks在齿轮建模
SolidWorks在齿轮建模中的应用心得摘要：三维几何建模是齿轮有限元分析及齿轮机构虚拟仿真的基础，通常的CAD系统要通过编程才能实现齿轮三维模型的构建。
为此提出一种基于三维造型软件SolidWorks 和二维工程图软件CAXA的齿轮三维模型直接构建方法，该方法通过SolidWorks与CAXA 相结合，只需通过普通常用命令即可制作出齿型较完美的常用齿轮三维模型，较方便地满足了齿轮有限元分析及虚拟仿真的要求。
关键词：齿轮建模 SolidWorks CAXA0 引言不论是对单个齿轮进行有限元分析（CAE）还是对整个轮系进行以虚拟仿真（VE）为主的运动分析，齿轮三维几何模型是一个基础。
由于CAE和VE等软件平台的几何建模功能相对较弱，不能直接或难以提供精确的零件模型，为此通常采用利用主流的CAD 软件平台构建零件的三维模型，然后通过数据转换接口将其导入到CAE软件或虚拟环境（VE）中进行分析或仿真。
这一方法虽被广泛采用但并非没有缺点，主流的CAD软件平台一般并不直接提供齿轮的三维几何建模功能，为此本文提出一种精确构造齿轮的三维模型的方法。
CAXA是绘制二维工程图的常用CAD软件，它自带的齿轮绘制功能可以绘制出完整的齿轮渐开线，经过实践后发现可以将其绘制的齿轮渐开线导入到SolidWorks三维平台中，而后可以制作出齿型较完美的常用齿轮三维模型。
1 直齿轮建模1.1 圆柱直齿轮圆柱直齿轮是结构最简单的齿轮，其建模过程也最为简单。
在此构建的圆柱直齿轮齿数Z＝42，模数m＝2，首先启动CAXA软件使用齿轮绘制功能绘制出所需的一个齿廓曲线（如图1.1），然后将其保存为dwg文件。
然后在SolidWorks平台中打开刚才的dwg文件，此时如出现错误提示选择图 1.1 图1.2“忽略”选项即可，在随后出现的对话框中选择左上角的“输入到零件”选项（如图1.2），然后点击“完成”即可打开CAXA绘制的齿廓曲线（如图1.3），此时齿廓曲线位于前视基准面上。
结合Solidworks和ANSYS的斜齿圆柱齿轮模态分析
结合Solidworks和ANSYS的斜齿圆柱齿轮模态分析通过利用三维建模软件Solidworks对齿轮进行精确建模，然后将实体模型导入ANSYS有限元分析软件，并通过选择单元类型、定义材料模型、划分网格等一系列操作建立机构的有限元模型。
介绍了基于ANSYS的模态分析理论，通过加载条件，求解出固有频率，通过扩展模态，从而获得齿轮机构的5阶模态参数。
通过这样的分析研究，能够大大减少发生共振的可能，并且对于齿轮的优化设计和故障诊断提供了参考依据。
标签：ANSYS；齿轮；频率；模态分析引言在机械行业迅猛发展的当今，具有传动效率高、结构紧凑的齿轮机构显得尤为重要，并作为重要传动机构被应用于机械系统中。
在一些机械设备存在高速、震动的场合，如果不能有效的避开因为齿轮的固有频率而产生的共振，将会导致齿轮传动的噪声和震动，直接影响齿轮机构的疲劳寿命。
然而，在最初的齿轮设计阶段，想要获得准确的模态参数是非常困难的。
笔者通过ANSYS有限元方法，提取齿轮结构的模态参数。
在文章中，笔者通过三维建模软件Solidworks精确的建立了斜齿圆柱齿轮的三维实体模型，并利用ANSYS的强大分网功能进行网格划分，并进行模态分析。
1 有限元法的模态分析原理基于ANSYS的模态分析主要用于分析结构的振动特性，提取机械结构的模态参数，即机构的固有频率和主振型。
在受到外部激励作用的机械结构设计中，它们是重要的理论依据。
根据机械振动学和理论，建立的多自由度振动系统微分方程的一般形式为：2 基于Solidworks的齿轮三维模型的建立精确的三维实体模型的建立，有利于网格的精确划分。
Solidworks相比ANSYS有着较强的建立实体模型的能力，所以笔者选用solidworks作为三维建模的工具，建立实体模型。
建模参数分别为：齿数z=26，模数m=3，密度？籽=7.8×103kg/m3，泊松比？滋=0.3，弹性模量E=2.06×1011，偏转角？茁=10°。
SolidWorks渐开线斜齿圆柱齿轮画法
SolidWorks渐开线斜齿圆柱齿轮画法斜齿圆柱齿轮是现代机械传动机构上一种常见的零件。
与直齿圆柱齿轮相比，普通的直齿轮沿齿宽同时进入啮合，因而产生冲击振动噪音，传动不平稳。
斜齿圆柱齿轮传动则优于直齿，且可凑紧中心距用于高速重载。
在SolidWorks的三维建模中，斜齿轮较之直齿齿轮更为复杂。
操作上的重点在于齿轮另一端面基准面上复制齿形轮廓，并旋转给定角度，然后两错开给定角度的齿廓放样成形。
下面以一实例来介绍SolidWorks渐开线斜齿圆柱齿轮的画法。
斜齿圆柱齿轮有关参数：(本文长度单位：mm)法向模数m=6，齿数z=20，压力角α=20°，螺旋角γ=22°，节圆d'=129.56，齿顶圆d=141.56，齿根圆d''=114.56，齿厚p=8.323。
建模步骤：1、画出渐开线齿形轮廓本例采用渐开线齿形的近似画法。
将齿根圆、节圆和齿顶圆画出后。
基于渐开线齿形的成形原理，先用等距功能画出二分之一齿厚的辅助线B，作圆心O至C点的辅助线OC，作与直线OC成直角的辅助线CD，作与直线CD成压力角20的辅助线CE，作与直线CE垂直且与圆心O连接的辅助线OF，直线OF即为形成渐开线的基圆的半径。
以CF距离为半径作一圆，如图1所示。
将在F为圆心的圆进行裁剪，保留齿顶圆与齿根圆之间的圆弧线段MN，MN 即为近似的渐开线齿形，如图2所示。
沿圆中心垂直线镜像弧线MN，生成与之反向的弧线M‘N’，如图3所示。
用“绘制圆角”倒俩齿根圆角R1，裁剪去掉多余线段，生成近似渐开线齿形，如图4所示。
图42、复制齿形轮廓到斜齿轮的另一端面通过重新绘制齿根圆，裁剪多余线段，生成渐开线齿形一个轮廓封闭区域，如图5所示。
图5退出草图，在工具栏上点击“参考几何体”在下拉菜单中选择“基准面”，或点击菜单“插入---参与几何体---基准面”，弹出基准面属性管理器，再点击绘图区左上角的设计树，将设计树打开。
SolidWorks参数法精确画标准渐开线斜齿轮
SolidWorks 参数法精确画标准渐开线斜齿轮1 前言在SolidWorks 中画斜齿轮首先要明确三个内容，一个是标准圆柱斜齿轮的相关参数及几何尺寸计算方式，二个是渐开线的原理以及在SolidWorks 中公式表示方法，三个是螺旋线的原理以及在SolidWorks 中公式表示方法，在画斜齿轮之前，就这三个内容作详细介绍。
1.1 斜齿轮相关参数及相关计算方式端面模数t m ：cos nt m m β=基圆柱螺旋角b β：tan cos b t ββα= 端面压力角t α：tan tan cos nt ααβ=分度圆直径d ：t d zm = 基圆直径b d ：cos b t d d α= 端面变为系数t x ：cos t n x x β=齿顶高a h ：()*a n an n h m h x =+ 齿根高f h ：()**f n an n n h m h c x =+-齿顶圆直径a d ：2a a d d h =+ 齿根圆直径f d ：2f a d d h =-端面齿厚t s ：()/22tan t t t t s x m πα=+式中，n m 为法面模数，β为螺旋角，n α为法面压力角，一般为20︒，*an h 为法面齿顶高系数，一般为1，*n c 为法面顶隙系数，一般为0.25。
1.2 渐开线原理及公式表示法当一直线在圆周上作纯滚动时，该直线上任意一点的轨迹DP 称为该圆的渐开线，该圆称为渐开线的基圆，通过图1可以推导出渐开线的直角坐标方程。
图1渐开线原理图如图1，直线AP 的长度等于弧线AD 的长度，P 点的坐标为(),P x y ，假设基圆半径为0r ，OA 与坐标系的夹角为θ，所以有：x OB BC =+ y AB AN =-0AD OA r θθ== 0cos cos OB OA r θθ==0sin sin sin BC NP AP AD r θθθθ====0sin AB r θ=0cos cos AN AP r θθθ==所以有：00cos sin x r r θθθ=+ 00sin cos y r r θθθ=- 1.3螺旋线公式表示法图2 螺旋线图由图2可知： 螺距tan tan bZ b d d P ππββ==2SolidWorks 画斜齿轮 2.1 斜齿轮参数假设此次的斜齿轮螺旋角18.43β=︒，齿数56z =，法面压力角20α=︒，法面模数7n m =，齿轮宽度50B mm =，()tan arctan 20.989cos t ααβ==︒，无变位系数。
solidworks斜圆柱与矩形切
solidworks斜圆柱与矩形切摘要：1.SolidWorks 软件介绍2.斜圆柱体与矩形切的概念3.斜圆柱体上的直角画法4.圆柱斜齿轮工程图绘制5.矩形上开口制作圆柱方法6.圆柱体展开成矩形方法7.总结正文：一、SolidWorks 软件介绍SolidWorks 是一款专业的三维CAD 系统软件，能够快速、准确地创建设计，包括3D 模型和2D 工程图纸的复杂部件和组件。
该软件还提供了成本估算工具和可制造性检查功能，以实施成本设计和制造设计。
SolidWorks 在中文知识类写作助理中的应用，可以帮助用户更好地理解和掌握软件的使用方法。
二、斜圆柱体与矩形切的概念斜圆柱体是指在圆柱体上切割出一定角度的斜面，形成一个不规则的立体图形。
矩形切是指在矩形面上进行切割或加工的操作。
在SolidWorks 中，可以利用斜圆柱体与矩形切的组合，实现对模型的加工和处理。
三、斜圆柱体上的直角画法在SolidWorks 中，要在斜圆柱体上画直角，可以先画一个基准面，然后拉伸切除到指定基准面。
具体操作步骤如下：1.在斜圆柱体上创建一个基准面；2.画一个与斜圆柱体底面平行的矩形；3.将矩形剪切成两部分，分别向上和向下拉伸；4.将拉伸的部分与斜圆柱体相接，形成直角。
四、圆柱斜齿轮工程图绘制在SolidWorks 中，要绘制圆柱斜齿轮工程图，需要先创建一个圆柱斜齿轮模型。
具体操作步骤如下：1.创建一个圆柱体；2.在圆柱体上绘制一个斜线，作为斜齿轮的齿廓；3.利用曲线命令，将齿廓进行平滑处理；4.添加齿轮的详细尺寸和标注。
在绘制工程图时，需要将模型视图转换为剖视图，并在剖视图中添加剖面线。
此外，还需要注意螺旋角的设置，以确保工程图的准确性。
五、矩形上开口制作圆柱方法在SolidWorks 中，可以通过以下步骤在矩形上开口制作圆柱：1.创建一个矩形；2.在矩形上绘制一个圆弧，作为圆柱的底面；3.使用基体法兰命令，创建一个圆柱体的筒；4.利用切除命令，将矩形上的多余部分切除；5.添加圆柱的详细尺寸和标注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Solidworks圆柱斜齿轮设计教程
图1 圆柱斜齿轮
圆柱斜齿轮的三维零件设计可以分为如下几步：
1）拉伸生成圆柱斜齿轮毛坯
2）放样生成单个斜齿，阵列放样，完成所有斜齿的创建
3）旋转切除，创建凹槽，倒角
4）切除-拉伸，完成凹槽打孔
5）切除-拉伸，完成轴孔及键槽的创建
下面对各个步骤进行具体的介绍：
1.生成圆柱斜齿轮毛坯
在前视基准面中绘制草图1，绘制φ217mm的圆。
完成草图绘制后，退出草图绘制界面，选择拉伸凸台/基体功能，深度设定为：54mm，生成圆柱斜齿轮毛坯。
具体流程如图2所示
图2 圆柱斜齿轮毛坯建模
2.斜齿的创建
先采用放样功能创建单个斜齿，由于放样需要两张草图，故分别以圆柱斜齿轮毛坯两端面绘制草图。
具体流程见图3所示。
在另一端面绘制
镜像
图3 放样草图的绘制
完成两张草图绘制后，运用放样功能实现单个斜齿的创建。
具体如图4所示。
图4 放样完成单个斜齿的建模
完成单个斜齿的建模后，单击“圆周阵列”命令实现所有斜齿的创建。
阵列数设置为：111，参考线设置为端面圆周线（图5中的蓝线）。
具体如图5所示。
图5 阵列完成所有斜齿的建模
3. 旋转切除，创建凹槽，倒角
在水平基准面上绘制草图，图6所示。
然后退出草图，选用切除-旋转功能，生成凹槽。
图6 旋转切除，生成凹槽
生成倒角，分别采用圆角和倒角两种方式。
具体如图7所示。
5.0mm
(a)圆角
3.0mm
(b)倒角
图7 倒角
4.切除-拉伸，完成凹槽打孔
在凹槽上绘制草图，如图8所示。
先画1个圆，在采用阵列，完成6个圆的绘制。
然后退出草图绘制，选择切除-拉伸，深度设置为30mm。
图8 凹槽打孔
5.切除-拉伸，完成轴孔及键槽的创建
绘制键槽草图，然后退出草图绘制，选择切除-拉伸，深度设置为54mm，流程如图11所示。
完成圆柱斜齿轮三维建模。
图9 轴孔及键槽的创建。
