一、LG电梯已被OTIS集团收购，改名SIGMA星玛，其电梯型号很多：LG在韩国有两个工厂：昌原（日立合资），仁川（三菱合资）和日立合资的工厂：和日立的YP，YPVF相同，但派生出高速型号HVP1。
和仁川合资的工厂：和三菱SPVF相同，大连工厂最早生产的L/MED电梯就是SPVF的升级型号。
仁川工厂现已完全被三菱收购，L/MED电梯停产。
独立开发的LVP电梯数量较少，后期L/MGP电梯，前年以前生产DI系列（DI1,DL1,DLS,DSI,SI210,SI220,DI2,DI4）现在1.75米以下电梯大量采用韩国SAMIL ELTCH公司（无锡山亿）的控制柜，曳引机采用常熟产品。
型号NEW-DSS。
该控制柜同时也用于小机房电梯。
2米－2.5米电梯还是DI系列DI2，现在也开始使用NEW-DSS控制柜。
3米以上高速梯：早期是日立技术的HVP2，后来有HGP（融入了MGP通讯技术），最后为DI系列DI4。
二、LG早期自己开发的LVP电梯是GOLDSTAR牌子，电路板采用插件形式：MCPU板：运行管理SCPU板：速度控制DRST板：门机、安全回路、10T接触器、机房操作SIGL板：呼梯、开关信号、并联通讯LPHC板：呼梯灯LPIN板：层显ANLG板：电流控制BASE板：GTR晶体管驱动LMTC：监控器，自己制作了这样的监控器，见相册三、MVP电梯和日立YPVF一样，使用的电路板相同，完全互换。
主板：MPU对应MPU6 接口板：FIO对应FIO4或FIO5 轿顶通讯板：SDC SDCL称重板：AD 电流及PWM控制板：ACRA对应ACRA7 基极驱动板：BDC对应BDCC3还有可选的LAMP板负责外呼灯、到站灯、层显等驱动可选的FDD2板用于监控层显四、HVP1电梯相对MVP而言，只是将BDC分开为HBDC和REGN板（分别负责基极驱动和再生驱动）另外多RSC板，用于轿顶MU/MD感应器信号。
老的HVP1还有一些插件板，用于灯的驱动。
2010年星玛MMS型电梯介绍
小型控制柜
• 优化设计的一体式控制柜体积更小，性能更稳定，满足单
柜体安装在小机房的要求。控制柜配置了高品质元器件，确 保Onrise电梯长期稳定运行。
+
一体式控制柜
10/17
小机房乘客电梯 – 核心部件
看似简约的选项后面其实是不简单的核心部件
双32位微机控制的一体式控制系统
双32位微机控制 控制和驱动集成一体的先进设计 现场总线通讯协议，抗干扰性好， 稳定可靠 智能管理 最优矢量控制设计，精准控制
星玛电梯有限公司 二零一零年四月
小机房乘客电梯
小机房，大智慧
星玛Onrise小机房电梯采用OTIS公司 全球顶尖的电梯技术和永磁同步无齿 轮曳引机，使机房面积减少高达50%， 从而为客户在寸土寸金的今日，最大 限度地提高土地使用效率，降低建筑 成本。 追求完美是Onrise 小机房电梯为客 户提供个性化解决方案的最终使命。
全发纹不锈钢轿厢 镜面加白色亚克力弧形拱起的豪华天花照明 真石胶全花纹耐磨地板 不锈钢面板的轿围
载重量：630、800、1000 KG
速 度：1.0、1.5、1.75 M/S 星玛电梯（SEC）Onrise 系列 MMS 客梯产品范围
V (mps) 2.50 2.00 1.75
绿色环保
• PM主机和PM门机无齿轮结构不需要润滑，杜绝了油污对机房和井道 环境的污染和废油处理可能对自然环境的影响； • PM永磁无齿轮同步驱动系统同时杜绝了废旧齿轮的更换和处理，做 到真正的绿色环保。
• PM主机和PM门机无需减速装置，大大降低噪音(比较有齿轮结构降低
5~10分贝）和废热污染。
去了中间齿轮传动机构而使传动效率大大提高，Onrise运行能耗下降约25%
星玛电梯图片解PPT课件
.
14
MMR电梯图片讲解
2009。10
.
1
MMR控制柜
制动电阻
.
2
永磁同步曳引机
抱闸辅 助开关
.
3
MC接触器 图１
星玛ＭＭＲ电梯ＭＣ接触器故障分析
ＭＣ接触器拆除后（图２）
故障现象：电梯平层后频繁死机． 故障代码：ＴＣＤ＝９２ 处理方法：经检查平层后ＭＣ接触器没
有弹开，处于粘连状态，接触器拆 除后发现接触器铁心上面有粘连物 ．见图２用细砂打磨后恢复接触器 ，电梯正常．
粘连物
.
4
控制柜分布图
.
5
SMCB-3000CI
DL-下限位 HUSL-2 上 换 速 HDSL-2 下 换 速 MHUSL-4上换 速 USL-1上换速 UL-上限位 DSL-1下换速 DCL-关门到位 IDS-下平层 IUS-上平层 DOL- 开 门 到 位
呼梯芯片
.
VHDSL-3 下 换 速 MHDSL-4 下 换 速 PSK-锁梯 FIRE2-消防 ESTOP-急停 FRS-消防返回 BKM-抱闸开关 INS-慢车 IUP-上行 IDN-下行 VHUSL-3 上 换 速 DOOR-门系统
ＤＩ１主板ＤＯＣ－１０３
ＤＩＲＥ ＩＡＬＭ
ＳＹＳ１ ＳＹＳ２ ＰＦ ＬＯＮ
ＣＤＳ ＬＤＣ
编码器反向检测（状态： 正常灭，异常亮） 安全回路，ＤＰＣ板，ＣＰＵ 通讯，ＣＰＵ ＥＲＲＯＲ检 测（状态：正常灭，异常亮） ＤＯＣ板ＷＤＴ信号检测（状 态；正常闪烁，异常亮或灭） ＤＰＣ通讯检测（状态：正常 闪烁，异常亮或灭） Ｐ４８Ｖ电源故障检测（状态 ：正常灭，异常亮） ＬＯＮ通讯检测（轿厢ＤＣＬ 通讯．状态：正常闪烁，异常 亮或灭 轿门开关检测（状态：门关灯 亮，门开灯灭） 平层感应器检测（状态：平层 灯灭，脱离门区灯亮）
星玛电梯资料门机door(2)
(LD2)开门信号指示灯和(LD3)关门信号指示灯的显示来表达门机板处于
何种故障状态.
(参照表.12).
表.11)当不正常操作发生时,门机板上LED显示状态
表.12)发生故障时门PCB的LED状态
1.6门机工作异常时的检查点
1)当门机工作中产生噪音时
表.14)拨码开关的规格设置(SAV1)
表.15)拨码开关设置规格(MAV1, DAV1)
※这是ቤተ መጻሕፍቲ ባይዱ分门设置标准,使用側开门时,将规格拨抹开关的第4为参照表.15
设置
③当拨抹开关设置完毕后必须按复位开关(SW6)超过1秒以上时间
7)替换PCB时的警告
在替换门机PCB前尽管门机电源已经被关闭,由于存在电解电容
(注)要领:进行调节操作时确保厅轿门能够被门刀可靠开关.
表.9)关门时拨码开关设置
表.10)反转时拨码开关调整
2)开关门时间(工厂出厂时设定) SAVI
1.5发光二极管&故障
※LED的状态可以显示门机板在安装完毕通电后处于不正常工作时的状态和原因,
参照以下说明.
1在门机板上对每个发光二极管的显示和工作状态均有说明(参照表11)
1检查安全触板动作状态.确认在门完全关闭前安全触板开关是否动作
在轿门关闭时检查轿顶接线箱内安全触拌线的电压是否发生变化,
(在轿顶慢车运行模式下手动按轿顶检修盒的上/下行按钮)
6)在关门和开门末端是否有撞击声产生
①首先检查开门宽度拨码开关设置是否正常(EW).如果不合适,重新设置(参照表.14).
②当正确的规格被设置,调整开关门的减速设置.
变化,开门时, LD2和关门时, LD3一定会按照控制柜的指令信号点亮
星玛MMR电梯图片讲解
DI1主板ＤＯＣ－１０３
ＳＰＥＣ１ １脚并联主梯 ２脚并联副梯 （副梯１．２都要拨） ３脚未使用 ４脚ＰＴＭ功能 ５．６未使用 ７消防功能 ８脚未使用
ＳＰＥＣ２未使用
ＴＸＩ为外呼通讯指示灯．ＴＸ２为ＣＲＴ通讯（未使用 工作状态：（正常闪烁．异常灭）． 故障现象：外呼出现不显或乱闪 处理方法：１．检查底楼ＤＨＧ－１６１板上ＨＡ3000CI
DL-下限位 HUSL-2 上 换
速 HDSL-2 下 换
速 MHUSL-4 上
换速 USL-1上换速 UL-上限位 DSL-1下换速 DCL- 关 门 到
位 IDS-下平层 IUS-上平层 DOL- 开 门 到
位
呼梯芯片
VHDSL-3 下 换 速 MHDSL-4 下 换 速 PSK-锁梯 FIRE2-消防 ESTOP-急停 FRS-消防返回 BKM- 抱 闸 开 关 INS-慢车 IUP-上行 IDN-下行 VHUSL-3 上 换 速 DOOR-门系统
２脚的终端电阻是否有１２０欧姆 ２．拨掉所有ＤＨＧ－１６１板上ＨＡ插头，在机房查
ＸＨＡ的１．２脚是否有１２０欧姆．有呼梯正常）
ＤＩ１主板ＤＯＣ－１０３
ＤＩＲＥ ＩＡＬＭ
ＳＹＳ１ ＳＹＳ２ ＰＦ ＬＯＮ
ＣＤＳ ＬＤＣ
编码器反向检测（状态： 正常灭，异常亮） 安全回路，ＤＰＣ板，ＣＰＵ 通讯，ＣＰＵ ＥＲＲＯＲ检 测（状态：正常灭，异常亮） ＤＯＣ板ＷＤＴ信号检测（状 态；正常闪烁，异常亮或灭） ＤＰＣ通讯检测（状态：正常 闪烁，异常亮或灭） Ｐ４８Ｖ电源故障检测（状态 ：正常灭，异常亮） ＬＯＮ通讯检测（轿厢ＤＣＬ 通讯．状态：正常闪烁，异常 亮或灭 轿门开关检测（状态：门关灯 亮，门开灯灭） 平层感应器检测（状态：平层 灯灭，脱离门区灯亮）
星玛电梯SI210系统
1. 系统概要1.1 概要1) Sigma 电梯电源分散和变频控制电梯2) 什么是分散控制系统?系统分配和指派单独的计算机微处理机去独立完成其各自功能.每功能部分的信号由该部分的微处理机独立完成.所有微处理机间通过网络以通信的方式相互连接.这样一来可以提高系统的可靠性,安全性及抗干扰性能.同时对增加功能时也非常方便.3) 系统结构- Si210 控制系统结构图-. 图表-. 分散微处理机的主要功能1) 规格说明2) 控制柜内部件功能* : 选项PCB3) 可应用的外部设备注意: - Di1 电梯应用的Si210 控制屏自2003年1月.- 可以从控制屏的名牌上识别控制屏的类型.2-1. 概要统一控制屏(后称: CP) 指中速电梯的CP(Si1, Di1) 统一为Si210 CP. 典型编号没有因为应用Si210而改变. 例如:1) Di1 电梯的Di1-PA15(1000)-CO-060-08/08, 2) Si1 电梯*的Si1-PA15(1000)-CO-060-08/08-CP上标有CP的类型 .统一前统一后2-2. 主要更改部分: Di1(SAV1,MAV1,DAV1,HAV1)与Si1(SBD1)的区别在于是否应用分散式控制。
分散式控制指门PCB（DCD）与DCL PCB之间的通讯功能, Si1应用此功能.Si1,Di1统一后的CP应用此功能. 但Di1没有反射连接器.因此此功能可以通过使用接线盒的CONN PCB 来实现.DR 电缆轮廓:参照电缆上标签来连接.- 当使用Si210控制柜驱动动Di1电梯, 针对门部门需要进行如下工作.①配线及DR电缆(# AEG05C372)②将DR电缆的插头插入DCL-242 PCB的DRIN/DROUT 插座里.③在DR电缆的别一侧, 连接插针至Y3-01,02, Y4-08,09 和接线端子至TERM1-01.④注意: TERM1-01不是接地线,为P48V线. (如果不连接，将产生TCD 145故障)⑤检查地址$0014中规格数据为$01H.⑥轿厢顶部接线盒与Di1比较没有改变⑦如果门PCB上出现任何故障, 将产生TCD 192 .(参照Y4-08的连接)2) OPB 部分①DCL PCB 改变带Di210 的Di1 (Di1 CP): 应用DCL-240 PCB带Si210 的Di1 (统一CP): 应用DCL-242 PCB②DCL PCB上的DIP开关的功能负载检测器的规格数据(电位计)不同.< DCL-240 PCB >< DCL-242 PCB >3) 轿厢部分Di1与Si1装饰的概念有所区别, 此文件描述了关于控制系统的区别.负载检测器的应用如下:- Di1: 应用微开关和电位计- Si1: 应用压力传感器(韩国)①以上在使用统一CP后仍然应用.②安装过程与以前相同.③负载检测器(微开关与电位计)的调整如下：★规格数据地址: $0018H1) 微开关: $00H2) 电位计X 1EA: $41H3) 电位计X 2EA: $42H★负载补偿(应用电位计时)1) 空载点设定: “ A61E “ (同Di1 CP)2) 满载点设定: “A62E” (保证轿厢100% 负载,在显示器上设定“100E” )→详细情况如下.A62E –满载点设定[预备工作]- 将轿厢放置在最底层并保持轿厢100%满载.- 通过DOR-131 PCB上的正常/停止开关来使其停止.- 在DOC-1XX PCB上设置SW2 至WE.- 空载点设定后执行满载点设定.[检查 LCD]- 按 “A62E” 并检查LCD 是否如下:- 当完成满载点设定, 第四行显示“SUCCESS” .如果失败, 第四行显示“FAIL” .检查LCD 上是否显示当前负载.注意:-如果轿厢不在最底层,第四行显示 “MOVE BOT”. - 如果 R5SC 没有关闭f, “显示 “R5SC”. - 如果 SW2 没有到 WE,显示 “W ENABLE” . -如果空载设定存在问题,显示 “CHK NOLD”.4) 曳引机部件Di1和Si1关于曳引机的区别 ① 关于TM 的抱闸控制系统- Di1: TM 型(TKXS,TKM,TKL,TKXL) / 通过使用BSR,BDR 电阻来对电阻进行控制 - Si1: TM 型(WLC,WMC) / 使用DPB-100 PCB 控制电流. ② 旋转编码器连接(以下称: R.E)Di1: R.E 电缆末端由线套构成连接在DOC-1XX 的AD 线套上. Si1: 由末端带插头的电缆构成并连接在DOM PCB 的“TMLRE” 终端 统一后① 关于TM 的抱闸控制系统- Di1: TM 型(TKXS,TKM,TKL,TKXL) / 通过DPB-100 PCB 控制电流. - Si1: TM 型(WLC,WMC) / 通过 DPB-100 PCB 控制电流. ②R.E 的连接(同前)- Di1: R.E 电缆末端由线套构成连接在DOC-1XX 的AD 线套上.拆除DOC 与DOM PCB当显示 “LOAD ?”, 输入“100E”.- Si1: 由末端带插头的电缆构成并连接在DOM PCB的“TMLRE” 终端5) 电气部分①统一CP图: 1273(H)*750(W)*395(D)Front Side ViewDPB-100 PCBDPC-12X PCBDOC-120 PCBDPP-1XX PCB DOR-1XX PCBDOM-110A PCBDOP-116 PCB②自动公告: 当Di1电梯使用统一后的CP后,按如下操作:◆自动公告系统没有类似Di1 CP的改变.◆扬声器(Y3-19,20)的随行电缆与Di1 CP相似.◆随行电缆Y3-19,20连接在SC-08,09而非DOM PCB.◆DOV-200 PCB 位于DOC-1XX PCB后面.◆当使用DOV-200 PCB 设备，规格数据地址为$0014设置为$01.③C1BR, C1ST 接触器(以下称: CTT.)(制造者: LG→INDIA TELCO)④IPM, DPP PCB◆使用S-IPM时15kW 堆与11kW 堆结构相同.即, 没有使用R.IGBT*, 使用DPP-131 PCB, 其它堆设备同等同于11kW. *R.IGBT: 再生IGBT⑤电缆颜色应用⑥ 电动机电力电缆应用乙烯颜色(帽) (自2002年23周)⑦ 应用控制电源的变压器:不同型号门机的电源变压器不同.⑧ ROM 版本 ( 2003年3月)⑨ 随行电缆及 EVV 电缆★ 标准: 信号电缆(36C)+电力电缆(6C)+通讯电缆(2C)如果为 DAV1 门类型: 应用信号电缆(42C)+电力电缆(6C)+通讯电缆(2C). ★ 如果应用Y5, 6, 应增加附加信号电缆(30C). (观光梯, 空调, VMD, 轿厢门关闭设置等..)※附件上有电缆的剖面图.附件 1.随行电缆的剖面图DIV.ColorR,U BlackS,V RedT,W BlueDIV.SBD1Drawing NOAEG02C272*A,B Application-SAV1,MAV1AEG05C368*A DAV1,HAV1AEG05C368*B380, 400, 440V 380, 400, 440VRemarkKorean market only Terminal 12P Terminal 12PDIV.DOC-120 PCB OS ROM M_LON ROM DPC-121 PCB OS ROM V2.02 / V2.03V2.00 / V2.01 V3.01 / V3.20DCL-242 PCB C_LON ROMV2.00 / V2.01Version RemarkROM Type : M27C2001-12F1TKXS TR M/C:V3.01 (TCD58)*BK: 黑, WH: 白附件2. EVV 电缆剖面图附件3. PCB 应用1) PCB 控制屏2) P C B in o th e rs。
星玛电梯资料系统
1. 系统概要 1.1 概要 1) MRL 电梯电源分散及变频控制电梯2) 什么是分散控制系统?系统分配和指派单独的计算机微处理机去独立完成其各自功能.每功能部分的 信号由该部分的微处理机独立完成.所有微处理机间通过网络以通信的方式相互连接.这样一来可以提高系统的可靠性,安全性及抗干扰性能.同时对增加功能时也非常方便.2. 系统结构2.1 si220 系统构成图4) Main functions of distributed control a. DiagramAC380V EMIConverterHCT-WPMSMR.E 3600P/RBrakeDVR DVRFLU LDC DCL-242 DCV-100UL6LS SD1USD2U E&I panelDES-100LON Comm.Hall Net.DHG-161.CWTLUDLDDOperation ControlDPP-131 DPC-130DOC-120DOM-130IPM 驱动变频器故障检测Protection circuit/ Failure detectSpeed, current controlParallel Comm. With DOC PCB PWM, current order A/D signal convert Brake controlDAS CRTHall NetParallel netHand PCRS232SCC(2port) Car NETLon ControlAuto Announcement(DOV-200))RS232SCG3SCG2SCG1Machine, hoistway. CP Signal I/O junction boardDOR-100CDOR-101 DOR-110 DOR-120 DCD-21X CAR NETBBHoistway Car signalSupervisory panelHCT-VFire, EME Relay PCBPrivate Power Relay PCBDoor control *SAV,MAV,DAV)2.2 分散控制器的主要功能2.3 主要规格1) 规格2) 控制柜内功能区说明* : 可选PCB3) 可应用的外部设备4) 变频发动机应用表。
星玛电梯图片讲解
MMR电梯图片讲解2009年3月2009MMR控制柜制动电阻永磁同步曳引机抱闸辅助开关故障现象：电梯平层后频繁死机． 故障代码：ＴＣＤ＝９２ 处理方法：经检查平层后ＭＣ接触器没 有弹开，处于粘连状态，接触器拆 除后发现接触器铁心上面有粘连物 ．见图２用细砂打磨后恢复接触器 ，电梯正常．MC 接触器图１ＭＣ接触器拆除后（图２）星玛ＭＭＲ电梯ＭＣ接触器故障分析粘连物控制柜分布图SMCB-3000CIVHDSL-3下换速MHDSL-4下换速PSK-锁梯FIRE2-消防ESTOP-急停FRS-消防返回BKM-抱闸开关INS-慢车IUP-上行IDN-下行VHUSL-3上换速DOOR-门系统DL-下限位HUSL-2上换速HDSL-2下换速MHUSL-4上换速USL-1上换速UL-上限位DSL-1下换速DCL-关门到位IDS-下平层IUS-上平层DOL-开门到位拨码开关呼梯芯片SEMR-100WTCT-5911OPB-10130%FULL-满载OVERLOAD-超载SAFETY-安全触板PHOTO-光电ATT-司机IND-专用BBSW-层层停DRST-门机开关OPEN-开门输入CLOSE-关门输入CJB-100门机变频器OOUT-开门到位输出COUT-关门到位输出SOUT-门位置信号输出OIN-开门指令输入CIN-关门指令输入DSIN-外接开门到位输入DI1主板ＤＯＣ－１０３ＳＰＥＣ１ １脚并联主梯２脚并联副梯（副梯１．２都要拨）３脚未使用４脚ＰＴＭ功能５．６未使用７消防功能 ８脚未使用ＳＰＥＣ２未使用ＴＸＩ为外呼通讯指示灯．ＴＸ２为ＣＲＴ通讯（未使用工作状态：（正常闪烁．异常灭）．故障现象：外呼出现不显或乱闪处理方法：１．检查底楼ＤＨＧ－１６１板上ＨＡ的１． ２脚的终端电阻是否有１２０欧姆２．拨掉所有ＤＨＧ－１６１板上ＨＡ插头，在机房查 ＸＨＡ的１．２脚是否有１２０欧姆．有呼梯正常）ＤＩ１主板ＤＯＣ－１０３ＤＩＲＥ 编码器反向检测（状态： 正常灭，异常亮）ＩＡＬＭ 安全回路，ＤＰＣ板，ＣＰＵ 通讯，ＣＰＵ ＥＲＲＯＲ检 测（状态：正常灭，异常亮）ＳＹＳ１ ＤＯＣ板ＷＤＴ信号检测（状 态；正常闪烁，异常亮或灭）ＳＹＳ２ ＤＰＣ通讯检测（状态：正常 闪烁，异常亮或灭）ＰＦ Ｐ４８Ｖ电源故障检测（状态 ：正常灭，异常亮）ＬＯＮ ＬＯＮ通讯检测（轿厢ＤＣＬ 通讯．状态：正常闪烁，异常 亮或灭ＣＤＳ 轿门开关检测（状态：门关灯 亮，门开灯灭）ＬＤＣ 平层感应器检测（状态：平层 灯灭，脱离门区灯亮）。
星玛电梯图片讲解
ＤＩ１主板ＤＯＣ－１０３
ＤＩＲＥ
ＩＡＬＭ
ＳＹＳ１ ＳＹＳ２ ＰＦ
ＬＯＮ
ＣＤＳ ＬＤＣ
编码器反向检测（状态： 正常灭，异常亮） 安全回路，ＤＰＣ板，ＣＰＵ 通讯，ＣＰＵ ＥＲＲＯＲ检 测（状态：正常灭，异常亮） ＤＯＣ板ＷＤＴ信号检测（状 态；正常闪烁，异常亮或灭） ＤＰＣ通讯检测（状态：正常 闪烁，异常亮或灭） Ｐ４８Ｖ电源故障检测（状态 ：正常灭，异常亮） ＬＯＮ通讯检测（轿厢ＤＣＬ 通讯．状态：正常闪烁，异常 亮或灭 轿门开关检测（状态：门关灯 亮，门开灯灭） 平层感应器检测（状态：平层 灯灭，脱离门区灯亮）
DI1主板ＤＯＣ－１０３
ＳＰＥＣ１ １脚并联主梯 ２脚并联副梯 （副梯１．２都要拨） ３脚未使用 ４脚ＰＴＭ功能 ５．６未使用 ７消防功能 ８脚未使用 ＳＰＥＣ２未使用
ＴＸＩ为外呼通讯指示灯．ＴＸ２为ＣＲＴ通讯（未使用 工作状态：（正常闪烁．异常灭）． 故障现象：外呼出现不显或乱闪 处理方法：１．检查底楼ＤＨＧ－１６１板上ＨＡ的１． ２脚的终端电阻是否有１２０欧姆 ２．拨掉所有ＤＨＧ－１６１板上ＨＡ插头，在机房查 ＸＨＡ的１．２脚是否有１２０欧姆．有呼梯正常）
粘连物
控制柜分布图
SMCB-3000CI
VHDSL-3 下 换 速 MHDSL-4 下 换 速 PSK-锁梯 FIRE2-消防 ESTOP-急停 FRS-消防返回 BKM-抱闸开关 INS-慢车 IUP-上行 IDN-下行 VHUSL-3 上 换 速 DOOR-门系统
呼梯芯片
拨码开关 DL-下限位 HUSL-2 上 换 速 HDSL-2 下 换 速 MHUSL-4 上换 速 USL-1上换速 UL-上限位 DSL-1下换速 DCL-关门到位 IDS-下平层 IUS-上平层 DOL- 开 门 到 位
星玛电梯SI210系统

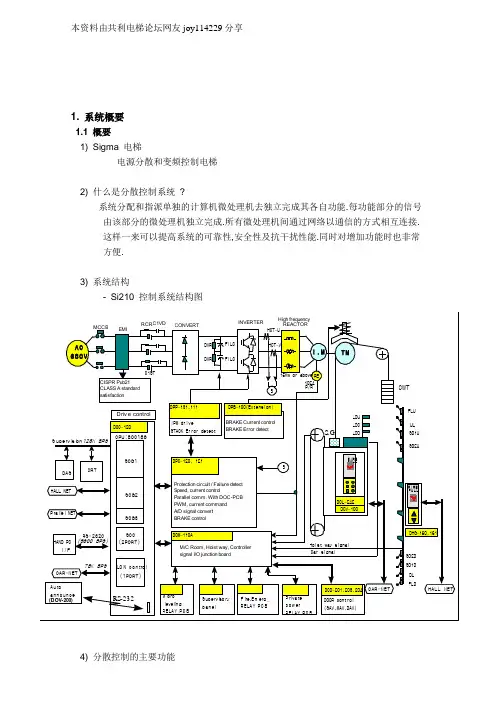

1. 系统概要1.1 概要 1) 1) Sigma Sigma 电梯电梯电源分散和变频控制电梯电源分散和变频控制电梯2) 什么是分散控制系统什么是分散控制系统 ? 系统分配和指派单独的计算机微处理机去独立完成其各自功能.每功能部分的信号每功能部分的信号 由该部分的微处理机独立完成.所有微处理机间通过网络以通信的方式相互连接. 这样一来可以提高系统的可靠性,安全性及抗干扰性能.同时对增加功能时也非常同时对增加功能时也非常 方便. 3) 系统结构系统结构- - Si210 Si210 控制系统结构图控制系统结构图4) 分散控制的主要功能分散控制的主要功能 INVERTERMCCBRCR CONVERTERLO LON N c o n t r o l(1PORT)HAND PC I/FCRTSCG1DASSCC (2PORT)S uper upervi vi visi si sion on 125K BPSRS-232C(9600 BPS)CAR-NET78K BPS DOC-120 DCL-242HALL NETCAR-NETFIRE FULLDLFLDFIRE FULLUL FLUDHG-160,161고주파REACTORSD1U SD1D EMIDVR DVRDCV-100DCD-201,203,204SCG2HALL NETP r a l l e l NETSCG3CPU:80C186S.G.FILC FILCC1STHCT-UHCT-VHigh frequency 15Kw or above BRE1024P/RI.M T MLDU LDC LDDIPM driveSTACK Error detectDPP-131,111CISPR Pub21CLASS A standard satisfactionDriv e controlHoist way signal Car signalProtection circuit / Failure detect Speed, current controlParallel comm. With DOC-PCB PWM, current command A/D signal convert BRAKE control DPC-120, 121B DOOR control (SA V ,MA V ,DA V)A C380VCWT++DOM-110AC1VDF i r e,E m er g.R E LA Y P C BBRAKE Current control BRAKE Error detect DPB-100(Extension)P r i va t e p o w erR E LA Y P C BS up er ervi vi viso so r y p a n el M i cr cro ol evel eveli i n g R E LA Y P C BSD2USD2D A u t oa n n o u n c e (DOV-200)RS-232M/C Room, Hoist way, Controller signal I/O junction board-. 图表图表-. 分散微处理机的主要功能分散微处理机的主要功能1.2 主要规格DOC-120 PCB186 (16 Bit)DPRAM (256B)DPRAM (2 KB)M-LON (8 Bit)DPC PCBDSP(16OR 32 Bit)DCL PCBCLON(8 Bit) DHG-161PCB #1~32CRTDCD- PCBEMBEDDED CON-TROLLER(8Bit)G/A-2I/O PORTG/A-3G/A-1Relative E/L DOC-120 PCBV oice synth.DOV-100 PCBG/A (COM.ELM)G/A (COM.ELM)微处理机名称容量操作频率功能18616 Bit 20 MHz 电梯操作和位置控制 DSP 32 Bit 40 MHz 电动机和速度控制16 MHz 电动机和速度控制 M-LON 8 Bit 10 MHz 轿箱通信信号处理控制井道内设备的输入输出信号 G/A-18 Bit 16 MHz 厅通信信号处理监控柜通信 (CRT,ESMI…) 信号发送 G/A-38 Bit 16 MHz 并联通信信号处理控制轿箱内信号的输入输出 内在控制器8 Bit12 MHz变频门机控制16 Bit S-G/A 8 Bit 16 MHz G/A-28 Bit 16 MHz C-LON8 Bit 10 MHz1) 规格说明规格说明Items DI1 60 m/min DI1 90~105 m/min CPU运行 CPU : KU80C186EC-20 (16 bit)速度 CPU : TM320C32PCM40 (32 bit,DPC-111,112)速度CPU : 320F(C)240 (16 bit,DPC-120)通信(COMM.)控制柜 ?操纵盘 (OPB) : LON 通信.控制柜 ? 厅呼梯(呼梯板) : G/A 通信.控制柜 CRT&ESMI : G/A 通信.控制柜?控制柜:G/A 通信(DOC-120 PCB)控制柜 ?自动语音报站装置 : 轿箱通信,RS232C控制柜(速度 CPU) ?运行 CPU : 并行信号处理控制柜 ?轿门 : 并行信号处理门机变频门机并联操作并联控制服务楼层2432最大行程60m80m最小楼层高度2500 mm最大载重量1600kg (24 人)曳引机H438B-2,H317C,H422B-2TKXS,TKM,TKL,TKXL,H438B,H422B(Di1 型曳引机)绕绳方法1 : 1 绕绳位置/速度检测旋转编码器 (1024 P/R)负载检测装置压力传感器,PTM,微动开关额定功率 5.5, 7.5, 9.5, 11, 13, 15, 18KW电动机电压/频率310 V / 50(43) Hz极数4 Pole控制类型逆变器变频分散控制整流器使用整流二级管进行全波整流制动控制回升电阻制动方法2) 控制柜内部件功能控制柜内部件功能序号区域构造电源干扰处理部分干扰滤波器电梯电源干扰过滤装置(CISPR Pub 22 Class A)浪涌吸收器照明回路浪涌吸收装置整流部分3相全波二级管 将3相交流电整流为直流电整流桥回升制动的方法(不提供整流控制)直流段部分电解电容为变频器提供平滑的直流电源.分压电阻电容器串联连接时隔离支流段电压再生部分再生IGBT 和再生电动机发电状态产生的再生电压由电阻回升电阻以热能的形式被消耗.(集成型 S-IPM在电机 15kW 以下时使用 )逆变部分 IPM根据电动机转速的要求将直流电变更为 (智能大功率模块)电压和频率可变的交流电.3充电回路部分充电电阻当送电后保护直流段末端电容.充电回路接触器 提供 C1VD 接触器 (可选项)产生交流电源和门机工作电源,通过DOP 电源板输出控制线路板使用的支流或交流工作电源. SMPS(开关电源)为线路板和旋转编码器提供电源. 在电动机输出侧加滤波器, 变频器容量 在13kW 以上时提供.7抱闸PCB 电流控制型抱闸线路板 (DPB PCB)配线受损曳引机电流限制器电阻 主回路电源接触器主回路电源接触器(C1ST) 抱闸驱动接触器抱闸驱动接触器(C1BR),直流段充电接触器 (C1VD,可选项可选项) 接触器控制板和输出设备(DOM PCB) 6电抗器部分124变频器9接插件部分功能抱闸控制部分8接触器部分5电源部分控制变压器* : 选项 PCB序号区域构造由电源接地, 盘结构接地联接入/外部设备 及DC 盘. (电源接地的数字及相似接地的连接)11 DOC-120 PCB 操纵控制操作顺序与位置的控制柜操纵控制操作顺序与位置的控制柜CPU PCB 察觉安全电路察觉安全电路,执行外部 COM I/O I/F. 控制电动机速度和电流的速度控制器控制电动机速度和电流的速度控制器 CPUB/D 检查电源部分安全电路并检查电源部分安全电路并 在ALP 操作中执行援救操作. DPP-131: ~15kW DPP-111: 驱动逆变器 IGBT,再生IGBT,检测 DC LINK 的安全性18~22kW 输入机房输入机房 OPR 和 EEPROM 显示显示 E/L 及 TCD 状况状况.作为地区监视板B/D, 执行门排列通讯 采用 DOC-120 CRT 端口端口 (继电器触点输出).提供直流电电流(CAR LON:24V,I/F:48V, 接触器: 110V), DOP-116 PCB控制电源保险丝,保险丝状况的指示灯紧急情况下, 微水平测量操作 监视信号盘, 继电器 PCB紧急情况下 (出口),继电器 PCB功能*DOR-131 PCB *DOR-101 PCB*DOR-110A PCB IPM 操纵操纵(内置再生IGBT),检测 DC LINK 的安全性 DPP-1XX PCB DOA-100 PCB*DOS-100 PCB10 接地棒DPC-120, 121PCB3) 可应用的外部设备可应用的外部设备2. Di210 & 统一的 Si210 控制器的比较.序号应用标准1 TR M/C 和电动机 * 见第见第4条)应用速度及容量表.2 编码器 * 旋转编码器旋转编码器 : 1024 P/R * 应用应用1B(1 B 接触接触) 型位置检测 * 1 LDC 应用基础型.(如果LDU 和LDD 涨绳增长则应用) * 磁感应导线开关磁感应导线开关 * 门类型门类型 : SAV1(DCD-201 PCB), MAV1(DCD-203 PCB), DAV1(DCD-204 PCB)4门装置 * 个体结构是链状结构类型的综合个体结构是链状结构类型的综合. * 控制控制 : 逆变器控制逆变器控制 (DCD-20X PCB) * 发动机电源发动机电源 : 3Φ AC110V 5 CRT & ESMI * SIGMA 窗口型CRT 监视信号盘 * 远距离监控板远距离监控板 (电梯情况监视界面)6负载检测装置 * 60~105m/min : 电阻应变片(0%~110%) ,PTM,微开关 * 60 m/min: (SDS1U, UL, FLU)(SDS1D, DL, FLD) * 90~105m/min:(SDS1U,SDS2U,UL,FLU)(SDS1D,SDS2D,DL,FLD) * 安装位置及调整可参照安装手册安装位置及调整可参照安装手册8 DCL-242 PCB * 用 C.P 穿过穿过 OPB LON PCB 执行执行 LON comm. . (DCL-241 PCB) * 用按钮输入及灯输出用按钮输入及灯输出 * 平行线平行线 comm.(DOV-200 PCB) 自动公告自动公告 * 用附加功能输入用附加功能输入 S/W 及负载补偿装置及负载补偿装置. DCD-20X PCB * INV. DOOR(=SAV1,MAV1,DAV1) 控制控制 PCB (CPU: P80C31) * 调整规格调整规格. 速度模式及DIP 开关闭合力 * 通过盘及光电传感器发现通过盘及光电传感器发现32点的绝对位置 DHG-161 PCB * L-门开关门开关PCB : G/A comm. With C.P * 按钮输入及灯光输出按钮输入及灯光输出 * 通过通过2附加门厅功能开关输入 * 指示器指示器(BCD 输出) + 方向灯方向灯 + 附加灯附加灯 +信号输出 DOV-200 PCB * 自动公告自动公告 , DCL-242板平行线板平行线. * 平层指示器平层指示器 PCB (立式立式 ,卧式卧式) * 指示指示 19SEG 层, 方向灯, 附加灯 DCM-10X PCB * 平层和轿厢平层和轿厢 DML PCB : 门厅与轿厢的结合 DCM-11X PCB * DML 层 & 方向灯方向灯, 附加灯(10X:立式,11X:水平) * 轿厢指示器轿厢指示器 PCB : LON comm. * 门厅指示器点矩阵, 指示方向灯指示方向灯, 附加灯37名称 DCM-12X PCB 位置检测器位置检测器限位开关DHI-2XX,4XXPCB注意: - - Di1 Di1 电梯应用的Si210 控制屏自2003年1月. - 可以从控制屏的名牌上识别控制屏的类型. 2-1. 概要统一控制屏(后称: : CP) CP) 指中速电梯的CP(Si1, CP(Si1, Di1) Di1) 统一为统一为 Si210 Si210 CP CP CP. . 典型编号没有因为应用Si210而改变. 例如: 1) 1) Di1 Di1 电梯的Di1-PA15(1000)-CO-060-08/08, 2) Si1 电梯*的Si1-PA15(1000)-CO-060-08/08 -CP 上标有CP 的类型 . 统一前统一前统一后2-2. 主要更改部分: 此文件显示当Di1电梯应用Si210时的更改项，见安装视图时的更改项，见安装视图 1) 门部分门部分Si1型, 压力传感器形负载检测装置Si1 CP Si1 曳引机:WLC,WMC(抱闸:电流控制) (Si210)Si1 门:SBC1(分散控制)Si1 OPB:Si1 国外国外,应用DCL-242Si1 IND:Si1 国外国外,基本点阵Di1 型, 微动开关,PTM 的负载检测装置Di1 CP Di1 曳引机:TK 型(抱闸:电阻控制) (Di210)Di1 门:SAV1(未应用分散控制)Di1 OPB:Di1 国外国外,应用DCL-240Di1 IND:Di1 国外国外,7段发光管Si1 型, 压力传感器的负载检查器Si1 曳引机:WLC,WMC(抱闸:电流控制)Si1 门:SBD1(分散控制)Si1 OPB:Si1国外,应用DCL-242统一CPSi1 IND:Si1 国内国内,基本点阵(Si210)Di1 型 , 微动开关微动开关,PTM 的负载检测装置Di1 曳引机:TK 型(抱闸:电流控制)Di1 门:SA V1(应用分散控制)Di1 OPB:Di1 国外国外,应用DCL-242Di1 IND:Di1 国外国外,7段发光管: Di1(SAV1,MAV1,DAV1,HAV1)与Si1(SBD1)的区别在于是否应用分散式控制。
星玛电梯资料SI210系统1
①统一CP图: 1273(H)*750(W)*395(D)
②自动公告
:当Di1电梯使用统一后的CP后,按如下操作:
◆自动公告系统没有类似Di1 CP的改变.
◆扬声器(Y3-19,20)的随行电缆与Di1 CP相似.
◆随行电缆Y3-19,20连接在SC-08,09而非DOM PCB.
◆DOV-200 PCB位于DOC-1XX PCB后面.
-如果空载设定存在问题,显示“CHK NOLD”.
4)曳引机部件
Di1和Si1关于曳引机的区别
①关于TM的抱闸控制系统
- Di1: TM型(TKXS,TKM,TKL,TKXL) /通过使用BSR,BDR电阻来对电阻进行控制
- Si1: TM型(WLC,WMC) /使用DPB-100 PCB控制电流.
带Si210的Di1(统一CP):应用DCL-242 PCB
②DCL PCB上的DIP开关的功能
负载检测器的规格数据(电位计)不同.
3)轿厢部分
Di1与Si1装饰的概念有所区别,此文件描述了关于控制系统的区别.
负载检测器的应用如下:
- Di1:应用微开关和电位计
- Si1:应用压力传感器(韩国)
①以上在使用统一CP后仍然应用.
④注意:TERM1-01不是接地线,为P48V线. (如果不连接，将产生TCD 145故障)
⑤检查地址$0014中规格数据为$01H.
⑥轿厢顶部接线盒与Di1比较没有改变
⑦如果门PCB上出现任何故障,将产生TCD 192 .
(参照Y4-08的连接)
2) OPB部分
①DCL PCB改变
带Di210的Di1 (Di1 CP):应用DCL-240 PCB
星玛电梯图片讲解
２脚的终端电阻是否有１２０欧姆 ２．拨掉所有ＤＨＧ－１６１板上ＨＡ插头，在机房查
ＸＨＡ的１．２脚是否有１２０欧姆．有呼梯正常）
ＤＩ１主板ＤＯＣ－１０３
ＤＩＲＥ ＩＡＬＭ
ＳＹＳ１ ＳＹＳ２ Ｐ灭，异常亮） 安全回路，ＤＰＣ板，ＣＰＵ 通讯，ＣＰＵ ＥＲＲＯＲ检 测（状态：正常灭，异常亮） ＤＯＣ板ＷＤＴ信号检测（状 态；正常闪烁，异常亮或灭） ＤＰＣ通讯检测（状态：正常 闪烁，异常亮或灭） Ｐ４８Ｖ电源故障检测（状态 ：正常灭，异常亮） ＬＯＮ通讯检测（轿厢ＤＣＬ 通讯．状态：正常闪烁，异常 亮或灭 轿门开关检测（状态：门关灯 亮，门开灯灭） 平层感应器检测（状态：平层 灯灭，脱离门区灯亮）
MMR电梯图片讲解
2009。10
MMR控制柜 制动电阻
永磁同步曳引机 抱闸辅 助开关
MC接触器 图１
星玛ＭＭＲ电梯ＭＣ接触器故障分析
ＭＣ接触器拆除后（图２）
故障现象：电梯平层后频繁死机． 故障代码：ＴＣＤ＝９２ 处理方法：经检查平层后ＭＣ接触
有弹开，处于粘连状态，接触 除后发现接触器铁心上面有粘 ．见图２用细砂打磨后恢复接 ，电梯正常．
拨码开关
30% FULL-满载 OVERLOAD-超载 SAFETY-安全触板 PHOTO-光电 ATT-司机 IND-专用 BBSW-层层停 DRST-门机开关 OPEN-开门输入 CLOSE-关门输入
CJB-100
OOUT-开门到位输出 COUT-关门到位输出 SOUT-门位置信号输出 OIN-开门指令输入 CIN-关门指令输入 DSIN-外接开门到位输入
粘连物
控制柜分布图
DL-下限位 HUSL-2 上 换 速
HDSL-2 下 换 速
MHUSL-4上换 速
星玛电梯图片讲解演示幻灯片
粘连物
4
控制柜分布图
5
SMCB-3000CI
DL-下限位 HUSL-2 上 换 速
HDSL-2 下 换 速
MHUSL-4上换 速
USL-1上换速 UL-上限位 DSL-1下换速 DCL-关门到位 IDS-下平层 IUS-上平层 DOL- 开 门 到 位
呼梯芯片
VHDSL-3 下 换 速 MHDSL-4 下 换 速 PSK-锁梯 FIRE2-消防 ESTOP-急停 FRS-消防返回 BKM-抱闸开关 INS-慢车 IUP-上行 IDN-下行 VHUSL-3 上 换 速 DOOR-门系统
11
12
DI1主板ＤＯＣ－１０３
ＳＰＥＣ１ １脚并联主梯 ２脚并联副梯 （副梯１．２都要拨） ３脚未使用 ４脚ＰＴＭ功能 ５．６未使用 ７消防功能 ８脚未使用
ＳＰＥＣ２未使用
ＴＸＩ为外呼通讯指示灯．ＴＸ２为ＣＲＴ通讯（未使用
工作状态：（正常闪烁．异常灭）．
故障现象：外呼出现不显或乱闪
处理方法：１．检查底楼ＤＨＧ－１６１板上ＨＡ的１．
14
MMR电梯图片讲解
2009。10
1
MMR控制柜
制动电阻
2
永磁同步曳引机
抱闸辅 助开关
3
MC接触器 图１
星玛ＭＭＲ电梯ＭＣ接触器故障分析
ＭＣ接触器拆除后（图２）
故障现象：电梯平层后频繁死机． 故障代码：ＴＣＤ＝９２ 处理方法：经检查平层后ＭＣ接触器没
有弹开，处于粘连状态，接触器拆 除后发现接触器铁心上面有粘连物 ．见图２用细砂打磨后恢复接触器 ，电梯正常．
拨码开关
6
SEMR-100
7
WTCT-5911
8
OPB-101
星玛电梯演示图片培训讲义
等故障时，向变频器提供信号切断故障电路，以保护变频器的安全。
电源滤波器的作用是滤除电源中的高次谐波，使电器受电源干扰小。
变压器
电抗器
电抗器可以减小电网电压波动对调速器的影响,起到平波,稳功能指示灯
呼梯芯片 程序芯片
拨码开关
功能指示灯
制动电阻
MMR控 制柜
抱闸开关 接线盒
抱闸辅 助开关
编码器
WTCT5911PCB 驱动板
SMCB-3000CI 主控制板
SIFL-100 连接板
36V开关
相序
计数器
SEMR-100 继电器板
接触器
风扇
三相交流 整流模块
IPM
电容
互感器
滤波器
三相整流桥作用是把交流电整流成为直流电。
IPM即智能功率模块，把功率开关器件和驱动电路集成在一起。 内藏有过电压，过电流和过热等故障检测电路，并可将检测信号送到 CPU。 IPM作用是将输入模块的直流电压通过三极管的开关作用，转变为三相 交流电源。
编码器短接针
端子排
1\2 脚抱 闸线圈。 3、4 脚辅 助触点
秤重按钮 功能指示灯
光幕 轿门开关
指示灯
编程键/ 确认键
上、下键
