cad如何导入excel数据
在AUTOCAD2012中,导入EXCLE表
在AUTOCAD2012中，导入EXCLE表EXCLE表制作表格又快又好，如何将制作好的表格导入到CAD中
可采用以下办法
1.选择“绘图”，“表格”命令
2.打开“插入表格”对话框。
3.在“表格样式设置”选项组中，可以从“表格样式名称”下拉列表框中选择表格样式，或单击
其后的按钮，打开“表格样式”对话框，创建新的表格样式。
4.单击新建，在打开的新建样式表中，输入新建样式表的名称：EXCEL表，单击继续
5.设置表格样式后，确定
6.回到插入表中，选择“插入选项”
7.选择自数据链接，输入链接表的名称
8.浏览文件，选择事先制作完成的EXCEL表，打开
9.可从下方浏览表格内容，确定
10.单击确定
11.在“插入方式”选项组中，选择“指定插入点”单选按钮，可以在绘图窗口中的某点插入固定
大小的表格；确定，
12.回到绘图区域中，单击，即可插入相关表格
移动光标中的滚轮，放大绘图区中的表格。

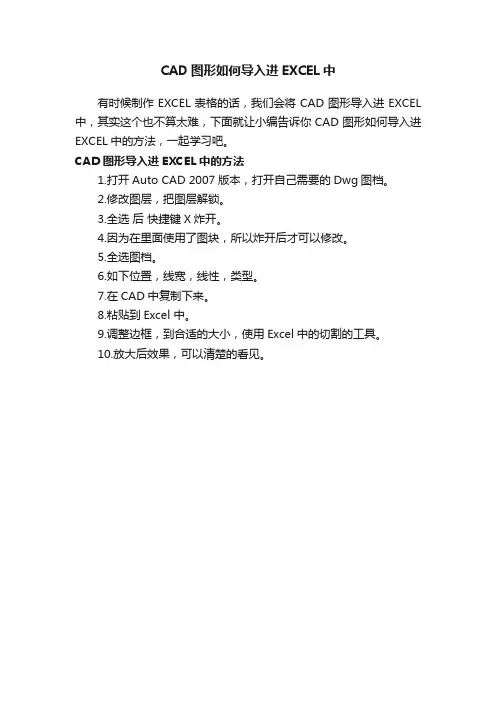

CAD图形如何导入进EXCEL中
1.打开Auto CAD 2007版本，打开自己需要的Dwg图档。
2.修改图层，把图层解锁。
3.全选 后 快捷键X炸开。
4.因为在里面使用了图块，所以炸开后才可以修改。
5.全选图档。
6.如下位置，线宽，线性，类型。
7.在CAD中复制下来。
8.粘贴到Excel 中。
9.调整边框，到合适的大小，使用Excel中的切割的工具。
有时候制作excel表格的话我们会将cad图形导入进excel中其实这个也不算太难下面就让小编告诉你cad图形如何导入进excel中的方法一起学习吧
XCEL表格的话，我们会将CAD图形导入进EXCEL中，其实这个也不算太难，下面就让小编告诉你CAD图形如何导入进EXCEL中的方法，一起学习吧。
10.放大后效果，可以清楚的看见。
cad如何导入excel表格数据
cad如何导入excel表格数据
cad如何导入excel表格数据呢?下面店铺把方法都教给大家，一起来学习吧。
cad导入excel表格数据的方法：
CAD可以创建表格也可以将excel的表格直接导入，导入前我们做一个报价单的excel表格，然后找到表格选项，点击打开。
打开以后选择自数据链接，点击“启动数据链接管理器”对话框，在里面选择创建新的excel数据链接，完成以后跳出来指定链接名称的对话框，我们把它叫做报价单。
接下来就是添加文件了，选择浏览文件，找到要添加的excel文件，跳出来的对话框有两种链接方式，一种是链接整个工作表，另一种是链接一个范围，我们这边选择链接范围，然后把excel表格中的内容范围填写出来，例如这里的范围是A1：G9，选择完成以后点击确定，继续点击确定。
完成以后可以看见鼠标头上有一个表格，可以跟随鼠标移动，确定要置入的位置后点击一下鼠标，表格就被导入进去了。
但是导入的表格有些地方比较拥挤，想要进行修改怎么办呢?选中表格，右键里面有一个均匀调整行大小，点击一下就会发现拥挤的部分展开了。
如果想要针对单元格文字进行修改，可以点击单元锁定下面的解
锁，然后双击单元格文字进行修改。
如果希望CAD当中的表格内容跟随excel文件的变动而改变可以使用“从源下载”，例如我们在原来的excel表格里面将单价200改为1000，然后回到CAD当中，点击从源下载，就可以看见CAD中的表格，单价也变成了1000.。
cad图如何导入excel
cad图如何导入excel
excel导入cad是常见的问题之一，有三种方法解决。
下面店铺把方法都教给大家，一起来学习吧。
cad图导入excel的方法：
1.使用AutoCAD的数据连接功能。
优点Excel中的数据发生更改后无需手动更改dwg文件中的数据。
打开【工具】-【数据连接】-创建新的Excle数据连接-自定义连接名称-确定后浏览要连接的文件打开。
接下来导入刚才连接的文本。
也可以在这里直接启动数据连接管理器，方法同上。
2.可以直接在Excle中选择要复制的表格选择复制，打开AutoCAD找到【编辑】-【选择性粘贴】在选择框中选择【AutoCAD Entities(图元)】即可。
3.直接在Excel或word中复制文本到AutoCAD中，不过粘贴过来后是图形无法编辑里面的文本。
在CAD文件内导入excel文件
1、更改 CAD 系统变量 WMFBKGND 值为 OFF，使 CAD 背景为透明，
如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色(7
号)；
2、选择需要复制的图形，用“复制”工具进行复制；
3、切换到 WORD 或者 EXCEL，激活需要粘贴的区域，然后选择“编辑” —“粘贴”；
4、粘贴最初的效果如下图；
5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到
合适的大小；
6、裁剪和缩放后的效果如下图；
7、如图形需要修改，可按下图的方法回到 CAD 进行修改即可；
复制到 EXCEL 的方法也同上。
1、选择需要复制的图形或者表格，用“复制”工具进行复制；
2、切换到 CAD 程序，然后选择“编辑”—“选择性粘贴”；
3、选择粘贴为“AutoCAD 图元”，这样做的目的是粘贴后可以在 CAD 里编辑；
4、选择粘贴插入点，粘贴后效果如下图；
5、粘贴后的线条或者文字可以在 CAD 直接编辑，如下图；
CAD 到 Office 补充几点： CAD 图粘贴到 Word、Excel、PowerPoint、Publisher 都可以用这个方法。
1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度惟独宽窄两种，不美观；
2、比例问题——如果有可能，尽量采用 1:1 绘制，这里的 1:1 是打印比例，也就是需要打印为 10mm 的，
就绘制成 10 个图形单位，这样既可以控制出图比例，又可以控制线条宽度；3、背景颜色——2002 可以在布局空间(普通布局空间的背景是白色)复制，2004、2005、2022 直接复制就行了，无需修改背景颜色。
CAD怎样导入excel表格
CAD怎样导入excel表格篇一：cAD导入excel表格(oLe)的方法cAD导入excel表格的方法打开cAD—插入—oLe对象，如下图新建excel工作表-确定后excel会打开一个新的工作表，表示在cAD里使用，如下图同时的cAD里面也会出现一个待编辑的表格，现在你可以把以前的数据格式复制到这个表格里，也可以重新制作表格，所有的格式都会在cAD里面体现出来，并同时更新，编辑完了关了excel对cAD里面的数据也没有影响，如还要再编辑cAD表格的数据的话，再双击一下cAD表格，会重新自动打开excel表格让你编辑，数据自动更新我复制一个做完的表格为案例：打开以前所做的表格并复制，粘贴到oLe--新建excel工作表里再回来看看cAD里表格的变化吧cAD里面也同步更新了表格了吧篇二：把word或excel表格插入cAD中的方法把word或excel表格插入cAD中的方法虽然cAD的图形功能很强，但表格功能很差。
在工作中，往往需要在AutocAD中制作表格，如大型装配图的标题栏等。
一般我们会用线来绘制表格，然后再在表格中填字，或用链接与嵌入word或excel 表格的方法。
这两种方法不但效率低下，修改麻烦，还很难精确控制文字位置，而且不易输入特殊符号。
下面我们看看直接把word或excel 表格插入cAD中的方法：第一步在excel或word中制作表格，并按AutocAD字体要求填充表格内容；第二步将制作好的表格复制到剪贴板;第三步进入AutocAD界面，选择“edit”（编辑）菜单中的“pastespecial”（选择性粘贴），在出现的对话框（见图3所示）中选择作为“AutocADentities”（AutocAD图元），点击“确定”按扭，表格即转化成AutocAD实体；[attach]16813[/attach]第四步用“explode”（炸开）命令将此AutocAD实体分解，按需要编辑表格内容或表格图线。
cad引用excel表格
在CAD中引用Excel表格，可以实现数据与图形的一体化管理，提高设计效率。
以下是具体步骤：
1.打开CAD软件，在菜单栏选择“工具”选项，在下拉菜单中选择“数据链
接”。
2.在弹出的对话框中选择“创建新的Excel数据链接”，点击“浏览”按钮，
选择需要链接的Excel文件。
3.在Excel文件中选择需要链接的工作表和数据范围，然后点击“确定”按
钮。
4.在CAD软件中，选择需要插入表格的位置，点击“插入表格”按钮，选择
“来自数据链接”选项。
5.在弹出的对话框中选择之前创建的数据链接文件，点击“打开”按钮。
6.此时，Excel表格数据就会被导入到CAD中，根据需要调整表格大小和位置
即可。
以上步骤仅供参考，如需更专业的操作指南，可咨询CAD资深工程师或在CAD论坛上寻求高人帮助。
怎么将cad图复制到excel中
怎么将cad图复制到excel中
word中经常会插入一些图形，那么大家知道怎么将cad图复制到excel中吗?下面是店铺整理的怎么将cad图复制到excel中的方法，希望能给大家解答。
将cad图复制到excel中的方法一
1、打开Excel，选中表格区域，按下Ctrl+C，然后转到CAD界面，按下Ctrl+V,这样整个表格则被导入CAD中，双击表格回到Excel 可进行编辑。
将cad图复制到excel中的方法二
1.打开Auto CAD 2007版本，打开自己需要的Dwg图档。
2.修改图层，把图层解锁。
3.全选后快捷键X炸开。
4.因为在里面使用了图块，所以炸开后才可以修改。
5.全选图档。
6.如下位置，线宽，线性，类型。
7.在CAD中复制下来。
8.粘贴到Excel 中。
9.调整边框，到合适的大小，使用Excel中的切割的工具。
10.放大后效果，可以清楚的看见。
CAD图怎么转到EXCEL文件中
CAD图怎么转到EXCEL文件中
在EXCEL里面不缺少图形文件的，但像CAD这种格式的图形文件比较少，那么大家知道CAD图怎么转到EXCEL文件中吗?下面是店铺整理的CAD图怎么转到EXCEL文件中的方法，希望能帮到大家! CAD图转到EXCEL文件中的方法
1.打开Auto CAD 2007版本，打开自己需要的Dwg图档。
2.修改图层，把图层解锁。
3.全选后快捷键X炸开。
4.因为在里面使用了图块，所以炸开后才可以修改。
5.全选图档。
6.如下位置，线宽，线性，类型。
7.在CAD中复制下来。
8.粘贴到Excel 中。
9.调整边框，到合适的大小，使用Excel中的切割的工具。
10.放大后效果，可以清楚的看见。
CAD中数据链接和导入方法
CAD中数据链接和导入方法CAD软件是一种广泛应用于设计和制图领域的工具。
在CAD软件中，数据链接和导入方法是非常重要的技巧。
通过数据链接和导入，我们可以将各种类型的数据导入到CAD环境中，以便进行分析、编辑和处理。
在本教程中，我们将介绍一些常见的数据链接和导入方法。
一、数据链接方法数据链接是一种将外部数据与CAD文件相关联的方法。
这些外部数据可以是Excel表格、数据库、文本文件等。
通过数据链接，我们可以实时地将数据导入到CAD中，并保持与源数据之间的链接。
1. Excel链接：在CAD软件中，我们可以通过插入链接的方式将Excel表格链接到CAD文件中。
首先，打开CAD软件，然后选择插入链接的选项。
在弹出的对话框中，选择Excel文件，并指定链接的工作表和数据范围。
然后，点击确定，CAD文件中将显示Excel表格，并与源数据保持链接。
当Excel表格中的数据发生变化时，CAD文件中的数据也会相应更新。
2. 数据库链接：CAD软件通常支持与各种类型的数据库进行链接，例如SQL Server、Oracle等。
要连接到数据库，首先需要在CAD软件中设置数据库连接。
然后，在CAD文件中选择插入链接的选项，根据提示选择相应的数据库表或查询，并指定数据范围。
接下来，CAD文件中将显示与数据库相关联的数据，并与源数据保持链接。
3. 文本文件链接：CAD软件还支持将文本文件链接到CAD文件中。
要链接文本文件，首先打开CAD软件，然后选择插入链接的选项。
在弹出的对话框中，选择文本文件，并指定分隔符和文本对齐方式。
然后，点击确定，CAD文件中将显示文本文件的内容，并与源文件保持链接。
当文本文件中的内容发生变化时，CAD文件中的数据也会相应更新。
二、数据导入方法数据导入是一种将外部数据导入到CAD环境中的方法。
与数据链接不同，数据导入是一次性的，导入后的数据与原始数据之间没有链接。
1. 图像导入：CAD软件可以导入各种类型的图像文件，例如JPEG、PNG等。
如何将excel坐标导入cad
如何将Excel坐标导入CAD在CAD设计中，有时候我们需要将Excel中的坐标数据导入到CAD软件中，以方便进行绘图和定位。
本文将为你介绍一种简便的方法，来实现将Excel坐标导入CAD的操作步骤。
步骤一：准备Excel数据首先，打开Excel软件，并准备好所需要导入到CAD中的坐标数据。
确保数据放置在一个单独的列中，例如A列，每一行对应一个坐标点。
确保Excel文件已保存。
步骤二：准备CAD软件打开CAD软件，创建一个新的绘图文件。
选择一个你需要导入坐标的图层，在此图层上进行后续操作。
步骤三：导入Excel数据在CAD软件中，找到“插入”或“导入”菜单，点击该菜单并选择“数据连接管理器”选项。
在数据连接管理器中，点击“添加”按钮，选择“Excel”作为数据源类型。
在弹出的文件浏览器中，找到并选择你准备好的Excel文件，然后点击“打开”按钮。
接下来，在数据连接管理器的“Excel或文本文件导入向导”窗口中，选择Excel文件的工作表以及数据范围。
点击“下一步”。
在“选择与此表关联的方式”页面中，选择“仅导入为属性”的选项，然后点击“下一步”。
在下一个页面，选择你在CAD软件中准备的图层，并确定属性映射。
在“开始导入数据”页面中，点击“完成”按钮，开始导入Excel数据。
CAD软件会自动将Excel中的坐标数据导入到选定的图层中。
步骤四：调整和使用导入的坐标完成导入后，你可以进行一些调整来使导入的坐标数据更好地适应你的CAD绘图。
你可以选择绘图中各个对象的颜色、样式和点大小等。
接下来，你可以通过选择相应的绘图工具，在CAD绘图中使用已经导入的坐标点进行绘图和定位。
你可以使用线条、圆形或其他几何形状工具来绘制你需要的图形。
结论通过以上简单的步骤，你可以轻松地将Excel中的坐标数据导入到CAD软件中，以便进行绘图和定位。
这种方法简单易行，能够提高你的工作效率，节省大量的时间和精力。
如果你需要频繁地将Excel数据导入到CAD软件中，这个方法对你来说将是非常实用的。
EXCEL和CAD表格交互
浩辰系列功能之EXCEL和CAD表格交互在CAD中，EXCEL表格中的数据和CAD的数据交互是很难进行的，用户对于此的需求非常强烈，应广大用户的需求，浩辰公司专门定制开发了“自动增强表格”功能来处理此问题。
在应用中主要面临两种类型的问题：一、EXCEL中的数据如何导入到CAD中；二、CAD 中的表格数据如何导入到EXCEL当中。
EXCEL数据导入CAD打开浩辰CAD软件，选择“扩展工具—》自动增强表格—》创建表格”后，软件会自动启动EXCEL编辑工具，此时在EXCEL当中会在“加载项”中添加“AutoXlsTable”工具。
然后通过EXCEL中的“打开”功能选择需要的导入到CAD中的文档。
如图：在导入到CAD之前，可以对导入到CAD中的表格进行设置，点击按钮，弹出如图对话框，进行表格宽度的设置。
设置完成后点击“OK”按钮。
继续点击，弹出如图所示对话框，继续进行设置。
在这里，可以设置插入到CAD中表格的颜色，采用的字体，插入的比例，以及一些文字线型对象的具体信息。
设置完成后，点击“确定”按钮。
这些设置完成后，就可以将EXCEL表格数据导入到CAD 中，导入有两种形式。
1.点击，可以将当前页面中的所有的内容导入CAD中。
2.点击，可以将所选区域中的内容导入到CAD中（先选区域，在点击按钮）。
无论选用哪种导入形式，点击完成后，EXCEL自动关闭，在浩辰CAD命令行中提示“Specify insertion point:”，需要我们指定表格左上角点的位置，左键点击确定即可，插入完成后如图：CAD数据导出EXCEL数据导出到EXCEL当中，有两种形式，需要分别处理。
1.如果CAD中的表格数据是用浩辰CAD的自动增强表格导入的，点击“扩展工具—》自动增强表格—》编辑表格”，根据命令提示，选择需要编辑的表格，即可将所选表格数据导出道EXCEL当中。
2.还有更多的表格是设计师通过普通文字和线条组成的表格，或是将这种表格定义成块。
如何将excel表格数据导入进cad中
如何将excel表格数据导入进cad中
1、打开你想要导入表格的cad文件，然后点开工具，如图所示
2、选择数据连接——数据链接管理器，如图所示
3、创建新的excel数据链接，如图所示
4、输入一个自定义名称(可以随意的输)，点击确定，如图所示
5、然后点击右边的浏览，
6、打开你要导入的表格，如图所示
7、在弹出来的对话框里面找到你要添加的表格，确定，如图所示
8、在如图所示的表格里面点击确定
9、点击绘图——表格，如图所示
10、然后找到你命名的数据链接名字，如图所示，然后确定
11、在cad的空白处，随便点击一下，就可以看到把表格添加进来了，如图所示
看了“如何将excel表格数据导入进cad中”的人还看了：。
CAD如何导入已经编辑好的ECEL表格
CAD如何导入已经编辑好的ECEL表格篇一：cad 表格和excel表格相互转换的方法cad 表格和excel表格相互转换的方法选中CAD表格点击鼠标右键，在弹出菜单里选择“输出”，然后在出现对话框起一个名字就可以将CAD表格存为.CSV格式了，然后用EXCEL可以打开该.CSV文件。
EXCEL表格到CAD表格方法：在EXCEL中选定需要的部分,点选边框按钮使表格边框显黑,在CAD中执行菜单“编辑”-->"选择性粘帖"，在对话框里选择“Auto AD图元”就可以把EXCEL表格输入为CAD表格了。
在CAD2009中还有一种方法将EXCEL表格转变为CAD表格：在CAD中绘制表格，在对话框里插入选项里选择“自数据链接”，后根据提示一步步进行下去就可以将EXCEL表格里的一个工作表转变为CAD表格了。
此方法的好处是：只要在EXCEL表格进行更改数据，然后在CAD里选择表格，点击鼠标右键在弹出菜单里选择“更新表格数据链接”就可以同步CAD表格里的数据了。
CAD和WORD、EXCEL之间的图形或表格相互复制的方法只有图片哦~：）慢慢看了理解~篇二：将excel数据导入cad画图的简易方法将excel数据导入cad画图的简易方法在Excel的A列给出线上对应点的X值，在B列给出线上对应点的Y值，C列输入公式A3&”,”&B3下拉到位，在C2输入画线命令：折线用”_pline”多段线,圆滑曲线用”_spline”样条曲线。
如果一次画出多条线则要在A、B、C给出全部线段坐标数据，并且C列每条线数据上一单元格要输入画线命令，每条线数据下一单元格要为空单元格，最后一段数据后的空单元格下一单元格输入”Z”,再下空单元格输入”E” 。
将C列中从画图命令到“E”复制。
见图。
打开cad，将复制的数据粘贴到命令行即可。
EXCEL数据表 CAD 效果图篇三：提取CAD图纸表格数据导出EXCEL表格技巧提取CAD图纸表格数据导出EXCEL表格技巧摘要：在CAD中，把手动绘制的表格导出到EXCEL中是经常会需要的一个功能，该功能最近收到很多设计师关注，但在使用过程中操作起来还不熟练，该功能也是浩辰CAD独有的一个功能，其他同类CAD软件也没有该功能。
cad表格怎么导入excel表格
cad表格怎么导入excel表格我们知道在CAD中有时候需要制作一些表格，那么大家知道cad 表格怎么导入excel表格吗?下面是店铺整理的cad表格怎么导入excel 表格的方法，希望能给大家解答。
cad表格导入excel表格的方法一：1、在cad上将需要导入excel的表格全选，然后在表格上点击鼠标右键，在弹出的菜单中选择“输出”命令：2、然后计算机会弹出一个窗口，要你保存一个CSV文件，CSV 是文件的扩展名，然后再在“文件名”处输入改文件的基本名，注意文件类型是“逗号分隔(*。
CSV)”：3、保存好的文件是Excel逗号分隔值文件：4、这个分隔值文件可以直接用Excel打开的，打开后的情况跟在Excel中用手工输入的是一模一样，可以进行你所要的数据处理。
cad表格导入excel表格的方法二：1. 选中excel中的表格，表格的边框要用细线，复制。
2. 在cad中在编辑中的选择性粘贴中选autocad图元。
3. 选择插入点，你会发现插入的表格线没有对齐，用反选选中全部的竖线(有很多横线也被选进来了，下一步我们将去选他们)，按住shift正选表格，注意不要把竖线全部包在里面，那样竖线也要被你去选了，现在只剩下竖线了，move他门对齐，trim到左上角那根长出去的线，表格画好了，而且和你手动一根一根画线，再填数字的一模一样。
4. 现在还不完美，因为字的大小和你的图没有统一，现在我们来解决这个问题。
选择表格中的一个文字，看一下他的高度，用windows自带的计算器计算一下它和你想要的字的比例差多少，用scale缩放的你想要的文字大小。
如果你还想设制文字的宽度系数，为了制作出和你在excel 里面看到对齐方式一样的数据，那就把表格先定义为块，插入块的时候选择x方向的系数，就是文字的宽度系数。
怎么将cad图导入excel表格数据
怎么将cad图导入excel表格数据
我们知道CAD图经常要导入EXCEL中，那么大家知道怎么将cad 图导入excel表格数据吗?下面是店铺整理的怎么将cad图导入excel 表格数据的方法，希望能给大家解答。
将cad图导入excel表格数据的方法一
1、打开Excel，选中表格区域，按下Ctrl+C，然后转到CAD界面，按下Ctrl+V,这样整个表格则被导入CAD中，双击表格回到Excel 可进行编辑。
将cad图导入excel表格数据的方法二
CAD导入Excel表格的方法打开CAD—插入—OLE对象，如下图
新建Excel工作表-
确定后Excel会打开一个新的工作表，表示在CAD里使用，如下图
同时的CAD里面也会出现一个待编辑的表格，
现在你可以把以前的数据格式复制到这个表格里，也可以重新制作表格，所有的格式都会在CAD里面体现出来，并同时更新，编辑完了关了Excel对CAD里面的数据也没有影响，如还要再编辑CAD表格的数据的话，再双击一下CAD表格，会重新自动打开Excel表格让你编辑，数据自动更新我复制一个做完的表格为案例：打开以前所做的表格并复制，
粘贴到OLE--新建Excel工作表里。
怎样将CAD数据导入EXCEL表格
怎样将CAD数据导入EXCEL表格
大家知道怎样将CAD数据导入EXCEL表格吗?其实方法很简单的，下面由店铺告诉大家怎样将CAD数据导入EXCEL表格，快跟我一起来学习吧。
将CAD数据导入EXCEL表格的方法
1、全选这个表格，在表格上右键，在弹出的菜单中选择“输出”命令：
2、计算机要你保存一个CSV文件，CSV是文件的扩展名，你别管它是什么意思，文件的基本名可以写成“成绩统计”或其它，注意文件类型是“逗号分隔(*。
CSV)”：
3、保存好的文件是这样的，它是Excel逗号分隔值文件：
4、这个分隔值文件可以直接用Excel打开的，打开后的情况跟在Excel中用手工输入的是一模一样，可以进行你所要的数据处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cad如何导入excel数据
cad如何导入excel数据的方法：
1.选中excel中的表格，表格的边框要用细线，复制。
2.把excel里面的表格复制下来以后，再打开cad软件并打开需要插入表格的图纸。
3.打开图纸以后，点击软件窗口最上面的编辑，这时会出现下拉菜单，将鼠标移动找到选择性粘贴菜单。
4.找到选择性粘贴菜单以后，用鼠标点击菜单进入选择性粘贴窗口。
5.在选择性粘贴窗口里面选择粘贴选项，并在最为窗口里面选择autocad圆元然后点击确定按钮。
6.选择插入点，你会发现插入的表格线没有对齐，用反选选中全部的竖线(有很多横线也被选进来了，下一步我们将去选他们)，按住shift正选表格，注意不要把竖线全部包在里面，那样竖线也要被去选了，现在只剩下竖线了，move他门对齐，trim到左上角那根长出去的线，表格画好了，而且和你手动一根一根画线，再填数字的一模一样。
选择表格中的一个文字，看一下高度，用windows自带的计算器计算一下它和你想要的字的比例差多少，用scale缩放想要的文字大小。
如果你还想设制文字的宽度系数，为了制作出和你在excel里面看到对齐方式一样的数据，那就把表格先定义为块，
插入块的时候选择x方向的系数，就是文字的宽度系数。
