电子元器件及应用(1)
常用电子元器件大全
常用电子元器件大全一、电阻器1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。
2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。
3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。
二、电容器1. 无极性电容器：如陶瓷电容器、聚脂电容器等。
2. 有极性电容器：如电解电容器、钽电容器等。
3. 可变电容器：如空气可变电容器、真空可变电容器等。
三、电感器电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。
常见电感器类型如下：1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。
2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。
3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。
四、二极管1. 整流二极管：如硅整流二极管、肖特基二极管等。
2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。
3. 发光二极管：如普通LED、红外LED等。
五、晶体管晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。
常见晶体管类型如下：1. 双极型晶体管（BJT）：如NPN型、PNP型等。
2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。
3. 达林顿晶体管：具有高放大倍数的晶体管。
六、集成电路（IC）1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。
2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。
3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。
七、传感器传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。
1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。
2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。
3. 压力传感器：用于测量气体或液体的压力。
八、继电器继电器是一种电控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常用于实现电路的自动控制。

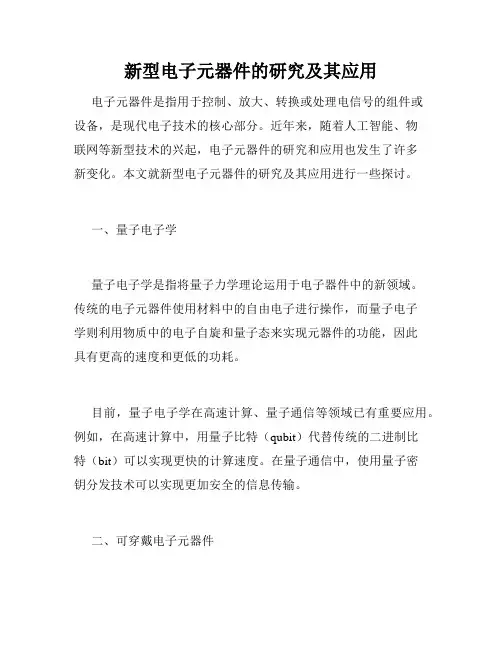

新型电子元器件的研究及其应用
新型电子元器件的研究及其应用电子元器件是指用于控制、放大、转换或处理电信号的组件或设备，是现代电子技术的核心部分。
近年来，随着人工智能、物联网等新型技术的兴起，电子元器件的研究和应用也发生了许多新变化。
本文就新型电子元器件的研究及其应用进行一些探讨。
一、量子电子学量子电子学是指将量子力学理论运用于电子器件中的新领域。
传统的电子元器件使用材料中的自由电子进行操作，而量子电子学则利用物质中的电子自旋和量子态来实现元器件的功能，因此具有更高的速度和更低的功耗。
目前，量子电子学在高速计算、量子通信等领域已有重要应用。
例如，在高速计算中，用量子比特（qubit）代替传统的二进制比特（bit）可以实现更快的计算速度。
在量子通信中，使用量子密钥分发技术可以实现更加安全的信息传输。
二、可穿戴电子元器件可穿戴电子元器件是指可以在人的身上携带或穿戴的电子器件，如智能手表、智能眼镜、智能手环等。
近年来，随着人们对健康和生活质量的关注度不断提升，可穿戴电子元器件市场逐渐升温。
可穿戴电子元器件不仅可以记录人们的健康数据，还可以实现智能数据分析和提供更好的用户体验。
例如，智能手环可以监测用户的运动、睡眠等数据，智能眼镜可以提供实时导航、语音识别等功能。
三、柔性电子元器件柔性电子元器件是指可以弯曲、扭曲、折叠等具有柔性机械性能的电子器件，如柔性LED显示屏、可卷曲电池等。
与传统的硬性电子元器件相比，柔性电子元器件具有更好的适应性和可塑性。
柔性电子元器件广泛应用于可穿戴电子元器件、医疗电子设备、智能家居等领域，可以有效地解决传统电子元器件的限制。
例如，在医疗电子设备中，采用柔性电子元器件可以更好地贴合患者身体，提高医疗操作的精度和舒适度。
四、纳米电子元器件纳米电子元器件是指尺寸在纳米级别的电子器件，如纳米线、纳米管、纳米晶等。
纳米电子元器件具有更高的电子迁移率和功率密度，可以在更小的空间内实现更好的电子控制效果。
纳米电子元器件已经在光电器件、传感器、存储设备等领域得到广泛应用。
电子元器件的分类与功能
电子元器件的分类与功能电子元器件是电子设备中的组成部分，它们具有不同的功能和特点。
电子元器件根据其功能和用途可以分为不同的类型。
本文将介绍几种常见的电子元器件，并详细解释它们的分类和功能。
1. 电阻器（Resistor）- 电阻器用于限制电流流动，通过产生电阻来控制电路中的电压和电流。
- 根据电阻值的大小可分为固定电阻器和变阻器。
固定电阻器的电阻值固定，而变阻器可以调节电阻值。
- 常见的电阻器有碳膜电阻、金属膜电阻、线绕电阻等。
2. 电容器（Capacitor）- 电容器用于存储和释放电荷。
它由两个带电极板和介质组成。
- 根据介质的类型可以分为小型电容器、陶瓷电容器、铝电解电容器等。
- 电容器具有吸收噪声、滤波和能量存储等功能。
3. 电感器（Inductor）- 电感器用于储存和释放磁能，通过电流的变化来产生电场和磁场。
- 电感器主要由线圈和铁芯组成。
- 电感器在电源滤波、频率选择和振荡器等电路中有重要作用。
4. 二极管（Diode）- 二极管是一种用来控制电流流动方向的元器件。
- 它具有单向导通的特性，正向导通时电流可以流动，反向截止时电流无法通过。
- 常用的二极管有普通二极管、稳压二极管、肖特基二极管等。
5. 三极管（Transistor）- 三极管是一种具有放大和开关功能的半导体器件。
- 它由三个区域组成，分别为基极、发射极和集电极。
通过控制基极电流可以控制集电极电流的变化。
- 三极管广泛应用于放大器、振荡器、计算机逻辑门等电路中。
6. 集成电路（Integrated Circuit）- 集成电路是多个电子元件以及其它传导材料集成在一个晶片上的芯片。
- 它具有体积小、功耗低和可靠性高等优点。
- 集成电路根据应用可以分为模拟集成电路和数字集成电路。
7. 传感器（Sensor）- 传感器是将非电信号转换成电信号的装置。
- 它可以感知各种物理量和环境信号，如温度、压力、光线等。
- 传感器广泛应用于工业自动化、环境监测、医疗设备等领域中。
电子元器件的制造技术及其应用
电子元器件的制造技术及其应用电子元器件是电子技术的基础。
无论是电视、电脑、手机还是汽车、医疗器械，都必须依赖电子元器件。
因此，电子元器件的制造技术和应用一直是电子行业的重要课题。
本文将介绍电子元器件的制造技术及其应用，并探究电子元器件在未来的发展趋势。
一、电子元器件的制造技术1、半导体器件制造技术半导体器件是电子元器件的主要种类，其制造技术涉及晶体生长、晶片制造、器件加工等多个环节。
其中，晶体生长是制造半导体器件的首要步骤。
传统晶体生长技术主要包括Czochralski法和Bridgman法。
Czochralski法是将单晶硅熔体从炉中拉出，使其冷却凝固形成单晶硅。
Bridgman法则是在高温炉中，将熔融材料缓慢冷却而形成单晶。
在晶片制造方面，主要采用刻蚀和光刻技术。
刻蚀技术是利用化学反应将不需要的部分蚀去。
而光刻技术则是将芯片表面覆盖光刻胶，制作出芯片上的图案。
2、印制电路板制造技术印制电路板是将电子器件封装在基板上，是电子产品的关键部件之一。
印制电路板的制造技术包括布线、印制、钻眼以及表面处理等多个环节。
在布线方面，主要实现导线与器件之间的连通。
而印制则是在基板上涂覆有铜箔或其他物质，制成电路路径。
钻眼则是为了实现不同层之间的连通。
最后，表面处理则可以增强印制电路板的耐腐蚀性和可靠性。
3、封装技术封装技术是在电子元器件表面覆盖一层无机或有机材料，用以保护元件不受外部环境影响，并实现在电路板上的连接。
常用的封装方法有贴装封装和插装封装。
贴装封装是将芯片放置在印制电路板上，使用贴片机进行精确的贴装，然后进行焊接。
而插装封装则是通过将元件管脚直接插入印制电路板孔径，实现与印制电路板的连接。
二、电子元器件的应用1、医疗器械电子元器件在医疗器械中的应用越来越重要。
医疗器械中的电子元器件不仅可以实现医学诊断、治疗和康复功能，还可以实现医疗器械的自动化和智能化。
例如，近年来与毒品滥用有关的尿液检测器、心脏起搏器、可穿戴医疗设备等都离不开电子元器件。
常用电子元器件大全
常用电子元器件大全电子元器件指的是电子设备中所使用的各种电子部件，也是电子产品的核心组成部分。
随着科技的不断发展，电子元器件的种类也日益增多，覆盖了各个领域。
本文将介绍一些常见的电子元器件，以帮助读者更好地了解和应用电子技术。
一、半导体器件1. 二极管（Diode）：具有单向导电性质的半导体器件，广泛应用于整流、开关、稳压等电路中。
2. 晶体三极管（Transistor）：是一种具有放大、开关等功能的半导体器件，被广泛用于集成电路、放大电路等领域。
3. 场效应晶体管（FET）：也是一种常见的半导体器件，适用于高频放大、开关等电路。
4. 可变电容二极管（Varactor Diode）：具有可变电容的二极管，常用于无线电频率调谐电路。
二、电容器1. 固定电容器：用于存储电荷和稳定电压的电子元件，常见的有电解电容器、陶瓷电容器等。
2. 可变电容器：具有可调节电容值的电子元件，可用于调谐电路、滤波电路等。
3. 互感器：由两个或多个线圈绕制而成，能够在不同线圈之间传递电能和信号。
三、电阻器1. 固定电阻器：具有恒定电阻值的电子元件，被广泛应用于电路中的限流、限压、分压等功能。
2. 可变电阻器：通常由可调节的滑动活塞或转轴来改变电阻值，用于调节电路中的信号或电流。
四、集成电路集成电路（Integrated Circuit，IC）是在一块半导体材料上集成了数百至数百万个电子元件的微小电路。
常见的集成电路有以下几种类型：1. 数字集成电路（Digital IC）：用于数字信号处理和逻辑运算等。
2. 模拟集成电路（Analog IC）：用于处理模拟信号，如放大、滤波、调制等。
3. 混合集成电路（Mixed Signal IC）：结合数字和模拟电路的功能，常用于通信、控制等应用。
五、传感器传感器是将感知信号（如光、温度、压力等）转换为可用电信号的装置。
常见传感器有以下几种：1. 温度传感器：用于测量温度变化的元件，广泛应用于工业自动化、环境监测等领域。
常用电子元件的功能
常用电子元件的功能电子元件（1）<电阻>电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为：分流、限流、分压、偏置等。
＃1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100K b、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）＃2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10 金色/ x0.1 ±5 黑色0 +0 / 棕色 1 x10 ±1 红色 2 x100 ±2 橙色 3x1000 / 黄色4 x10000 / 绿色5 x100000 ±0.5 蓝色6 x1000000 ±0.2 紫色7 x10000000 ±0.1 灰色8 x100000000 / 白色9x1000000000 /电子元件（2）<电容>＃1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
＃2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
电子元器件的原理及应用
电子元器件的原理及应用1. 什么是电子元器件电子元器件是指用于控制电子信号流动和变化，以实现电子设备功能的基本器件。
它是电子电路中不可或缺的组成部分，广泛应用于通信、计算机、家用电器、医疗器械等各个领域。
电子元器件主要包括半导体器件、电阻器、电容器、电感器、变压器等。
2. 常见的电子元器件及其原理2.1 半导体器件半导体器件是电子元器件中最重要的一类。
常见的半导体器件有二极管、晶体管和集成电路等。
它们的原理基于半导体材料的特性，通过控制电流和电压来实现对电子信号的控制和放大。
半导体器件广泛应用于放大器、开关、逻辑门等电路中。
2.2 电阻器电阻器是电子元器件中最常见的一类。
它的原理是利用电阻材料的电阻特性来限制电流的流动。
电阻器的作用包括限流、分压和稳压等。
根据电阻值的不同，电阻器又分为固定电阻器和可变电阻器两种。
固定电阻器一般用于稳定电路的电阻值，而可变电阻器常用于调节电路中的电阻值。
2.3 电容器电容器是一种能够存储电能的电子元器件。
它的原理基于电场的存储特性，通过两个带电板之间的电介质来储存电荷。
电容器的作用包括储能、滤波、耦合和相移等。
根据电容值的大小，电容器又可以分为固定电容器和可变电容器两种。
2.4 电感器电感器是利用电磁感应原理来存储能量的电子元器件。
它由线圈和磁介质构成，通过电流在线圈中的变化来产生磁场能量的存储。
电感器的作用包括储能、滤波、耦合和振荡等。
根据电感值的大小，电感器又可以分为固定电感器和可变电感器两种。
2.5 变压器变压器是一种能够变换交流电压的电子元器件。
它由两个或多个线圈组成，通过磁耦合的方式将输入电压变换成输出电压。
变压器广泛应用于电力系统、电子设备和通信设备等领域，用于提供合适的电压和电流。
3. 电子元器件的应用3.1 通信设备电子元器件在通信设备中起着重要的作用。
例如，在手机中，半导体器件用于产生和放大电子信号；电容器和电阻器用于滤波和稳压；变压器用于变换电压等。
实训报告常用电子元器件
一、引言电子元器件是电子设备、系统或电路的基本组成部分，它们在电路中起着至关重要的作用。
在电子技术实训过程中，了解和掌握常用电子元器件的特性、应用和操作方法是非常必要的。
本文将介绍几种在电子技术实训中常用的电子元器件，包括电阻、电容、电感、二极管、晶体管、集成电路等。
二、电阻1. 定义：电阻是一种被动元件，用于限制电路中的电流。
它具有阻值，单位为欧姆（Ω）。
2. 分类：根据材料、结构和工作温度等不同，电阻可分为线绕电阻、碳膜电阻、金属膜电阻、水泥电阻等。
3. 应用：电阻在电路中用于限流、分压、分流、保护等。
例如，在电源电路中，电阻用于限流，保护电路元件不受过流损坏。
4. 操作方法：在实训中，使用万用表测量电阻的阻值，注意测量时确保电路断开，避免损坏万用表。
三、电容1. 定义：电容是一种被动元件，用于存储电荷。
它具有容量，单位为法拉（F）。
2. 分类：根据材料、结构和工作频率等不同，电容可分为电解电容、陶瓷电容、薄膜电容、气体电容等。
3. 应用：电容在电路中用于滤波、耦合、旁路、去耦等。
例如，在电源电路中，电容用于滤波，去除电源中的纹波。
4. 操作方法：在实训中，使用万用表测量电容的容量，注意测量时确保电路断开，避免损坏万用表。
四、电感1. 定义：电感是一种被动元件，用于存储磁场能量。
它具有电感值，单位为亨利（H）。
2. 分类：根据材料、结构和频率等不同，电感可分为固定电感、可变电感、铁芯电感、空气芯电感等。
3. 应用：电感在电路中用于滤波、振荡、延迟等。
例如，在电源电路中，电感用于滤波，去除电源中的纹波。
4. 操作方法：在实训中，使用万用表测量电感的电感值，注意测量时确保电路断开，避免损坏万用表。
五、二极管1. 定义：二极管是一种半导体器件，具有单向导电性。
2. 分类：根据材料、结构和特性等不同，二极管可分为硅二极管、锗二极管、肖特基二极管、快恢复二极管等。
3. 应用：二极管在电路中用于整流、稳压、限幅、开关等。
新型电力电子元器件研究及应用
新型电力电子元器件研究及应用随着电力电子技术的不断发展，电子器件的种类和功能也得到了极大的拓展。
新型电力电子元器件不仅仅包括经典的半导体器件，还涵盖了各种新型器件，如功率集成芯片、SiC器件、GaN器件等。
这些新型器件的出现，让电力电子系统性能得到了显著提升，同时也推动了电力电子领域的技术进步。
1. 功率集成芯片的应用功率集成芯片（PIC）是一种具有高度集成化的、尺寸小、功率密度大的电力电子元器件。
相比传统的电力电子系统，采用PIC可以大幅提升系统的功率密度和效率。
同时，PIC的制造成本也相对较低，便于批量制造和应用。
目前，PIC已经在电机驱动、DC-DC转换、太阳能逆变、LED 驱动等领域得到了广泛应用。
以电机驱动为例，现代电机驱动系统一般由三个模块组成：控制模块、功率模块和传感器模块。
而采用PIC后，三个模块可以通过一个芯片实现，大大减小了系统体积、提高了效率、降低了故障率。
这种集成技术的应用有利于实现小型化、智能化、高效能的电力电子系统。
2. SiC器件的发展SiC（碳化硅）是一种WBG（宽禁带半导体）材料，相比传统的Si（硅）材料，具有更高的导通电流密度、更高的崩溃电场和更高的耐热温度。
因此，基于SiC的电力电子元器件具有更小的尺寸、更低的开关损耗和更高的开关频率。
目前，SiC器件已经广泛应用于电动汽车、高速列车、船舶、飞机等场合。
以电动汽车为例，传统的Si器件无法满足高速充电、快速加速等要求。
而采用SiC器件后，可以实现高达350kW的超级充电功率，保障了快速充电需求。
同时，SiC器件的应用还可以提高电动汽车驱动电机的效率，延长电池寿命，降低系统成本。
3. GaN器件的发展GaN（氮化镓）也是一种WBG材料，与SiC类似，具有更高的导通电流密度、更高的崩溃电场和更高的极限工作温度。
与SiC 不同的是，GaN器件的制造成本更低，适用于低压高频领域。
因此，基于GaN的电力电子元器件成为了高频应用的首选。
电子元件大全
电子元件大全
电子元件是电子设备中不可或缺的组成部分，它们能够控制电流、存储信息、
转换能量等，是现代科技发展的基础。
本文将介绍一些常见的电子元件，以及它们的功能和应用。
首先，我们来谈谈电阻。
电阻是一种用来限制电流流动的元件，它的单位是欧
姆（Ω）。
电阻的主要作用是消耗电能、降低电压、控制电流大小，常用于电路中的稳压、限流等功能。
在实际应用中，电阻还可以用来调节灯光的亮度、控制电机的转速等。
其次，我们介绍电容。
电容是一种用来存储电荷的元件，它的单位是法拉（F）。
电容的主要作用是储存电能、滤波、隔直通交等。
在电子设备中，电容常
用于电源滤波、信号耦合、振荡电路等方面。
再者，我们来看看电感。
电感是一种用来存储磁场能量的元件，它的单位是亨
利（H）。
电感的主要作用是阻碍电流的变化、滤波、振荡等。
在实际应用中，电
感常用于电源滤波、无线电收发信等方面。
除了上述几种基本的电子元件外，还有许多其他种类的电子元件，如二极管、
三极管、集成电路等。
二极管是一种具有单向导电性的元件，常用于整流、开关、稳压等电路中。
三极管是一种具有放大、开关功能的元件，常用于放大、开关、振荡等电路中。
集成电路是将许多电子元件集成在一起的芯片，它的功能非常丰富，可以实现各种复杂的电路功能。
总的来说，电子元件在现代电子设备中起着至关重要的作用，它们的种类繁多、功能多样，为电子技术的发展提供了坚实的基础。
希望本文对您有所帮助，谢谢阅读！
以上就是本文的全部内容，希望对您有所帮助。
常见的电子元器件
10４
10５ 10６ 10７ 10８ 10９
……
±0.5 ±0.2 ±0.1 …… ……
三色环：ＤＤＭ（数字－数字－０的个数）误差：一般为２０％ • 所有电阻读数均由 左向右，对三色环 来说，放置电阻时， 色环集中的一端放 在左面，空白的一 端放在右面； • 第一、二环为数字 环，第三环表示０ 的个数，合起来代 表的数字即为电阻 的阻值；
图1，2，3，4，6，7， 8，11，12 基本旋转 电位器图片。 图3 线绕电位器图片。 图5，9 双联电位器/ 同步电位器图片。 图10 直滑电位器图片
第3 幅： 图1 线绕变阻器。 图2，4 基本旋转电位器图片。 图5 多圈电位器图片
1.4 电容器
电容是电子设备中大量使用的电子元件之一，广泛应 用于隔直，耦合， 旁路，滤波，调谐回路， 能量转换， 控制电路等方面。用C表示电容，电容单位有法拉（F）、 微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF
第2 幅 图1 PPN 电容 图2 PET 电容 图3 MEA 电容 图4 MPB 电容 图5 PPT 电容 图6 MPT 电容 图7 电解电容器 图8 MET 电容 图9 MKPH 电容 图10，11 电机用电容 图12 MKS 电容
图1，2，3，4 大功率电阻 图5，6，7，8 压敏电阻 图9 线绕陶瓷电阻
各种带功率的电阻 0.25W 0.5W 1W 2.5W 4W 5W 25W
1.3电位器
电位器是一种机电元件，他靠电刷在电阻体上的滑动， 取得与电刷位移成一定关系的输出电压 1.1 合成碳膜电位器
电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表 面而成，该工艺简单，是目前应用最广泛的电位器。特点是分 辩力高耐磨性好，寿命较长。缺点是电流噪声，非线性大， 耐潮性以及阻值稳定性差。
常用电子元器件大全
常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。
电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。
电阻器的单位是欧姆（Ω）。
二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。
电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。
电容器的单位是法拉（F）。
三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。
电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。
电感器的单位是亨利（H）。
四、晶体管晶体管是一种放大电流的电子元器件，它的主要作用是放大电流。
晶体管的种类有很多，包括NPN型晶体管、PNP型晶体管、场效应晶体管等。
五、二极管二极管是一种控制电流方向的电子元器件，它的主要作用是控制电流方向。
二极管的种类有很多，包括普通二极管、稳压二极管、发光二极管等。
六、集成电路集成电路是一种集成了多个电子元器件的电子元器件，它的主要作用是完成特定的电子功能。
集成电路的种类有很多，包括数字集成电路、模拟集成电路、混合集成电路等。
常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。
电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。
电阻器的单位是欧姆（Ω）。
在实际应用中，电阻器可以用于调节电路的电压、电流，保护电路中的其他元器件，以及作为负载等。
二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。
电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。
电容器的单位是法拉（F）。
在实际应用中，电容器可以用于滤波、耦合、去耦、延时等电路功能。
三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。
电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。
电感器的单位是亨利（H）。
在实际应用中，电感器可以用于滤波、振荡、变压器等电路功能。
常见电子元器件介绍
常见电子元器件介绍电子元器件是指应用于电子装置中的各种电器材和组件。
在电子设备中，不同的电子元器件承担着不同的功能，比如传输电流、变换电压、存储信息等。
以下是一些常见的电子元器件的介绍。
1. 电阻器（Resistor）：电阻器用于控制电流的流动。
它是一个两端固定电压降的被动电子元件，根据其电阻值的不同，可以将电流限制在一定范围内，起到阻碍或分流电流的作用。
2. 电容器（Capacitor）：电容器用于存储电荷。
它由两个导体之间的绝缘介质隔开，当对电容器施加电压时，电荷会在导体上积累，储存在电容器中。
电容器可以储存能量，并在需要时释放电荷。
3. 电感器（Inductor）：电感器用于储存电磁能量。
它由导线或线圈制成，当通过电感器的电流改变时，会在电感器中产生电磁场，进而存储电磁能量。
电感器在电路中主要用于滤波、变压和电源管理等方面。
4. 二极管（Diode）：二极管是一种具有两个电极的器件，它主要用来控制电流的方向。
二极管有一个正极（阳极）和一个负极（阴极），当电压施加在二极管上时，它只允许电流在一个方向上通过，起到防止电流逆向流动的作用。
5. 三极管（Transistor）：三极管是一种半导体器件，用来放大和开关电流。
它由一个发射极、一个基极和一个集电极组成。
通过控制基极的电压，可以调节集电极的电流，实现放大功能。
6. 场效应管（Field Effect Transistor，FET）：场效应管也是一种半导体器件，其工作原理基于电场的控制。
和三极管相比，场效应管的输入阻抗更高，可以提供更高的电流增益。
7. 可变电阻器（Potentiometer）：可变电阻器是一种可调节电阻值的电子元件。
它通常由一个固定电阻和一个滑动接点组成，通过调整滑动接点的位置，可以改变电阻器的电阻值。
8. 晶体管（Crystal Oscillator）：晶体管用于产生稳定的振荡信号。
它通常由一个压电晶体和一系列电路组成，通过施加电场或机械压力，可以使晶体改变形状，从而产生稳定的振荡信号。
电子元器件范文
电子元器件范文在现代科技飞速发展的时代，电子元器件成为了我们日常生活中不可或缺的重要元素。
从家用电器到通信设备，从医疗器械到交通工具，无不离开电子元器件的应用。
本文将从不同角度探讨电子元器件的范围及其在不同领域中的作用。
一、电子元器件的范围电子元器件是指用来改变电流和电压大小、控制电流和电压流向以及完成特定功能的装置或部件。
它包括了各种各样的电子器件，如二极管、晶体管、电阻、电容、电感、集成电路等。
其中，二极管是最基本的电子元件之一，它具有单向导电性，可以将电流限制在一个方向上流动；晶体管作为一种放大器件，能够放大电流和电压的信号；电阻用于控制电流的大小，使电子元器件能够正常工作等等。
二、电子元器件在通信领域的应用通信领域是电子元器件最广泛应用的领域之一。
无论是有线通信还是无线通信，电子元器件都起到了关键的作用。
例如，在手机通信系统中，射频器件、信号处理器件、电源管理器件等都是不可或缺的元件。
射频器件用于接收和发送无线信号，信号处理器件用于接收和处理信号，电源管理器件用于提供电力供应等。
这些元件的稳定性和性能直接影响到通信设备的质量和可靠性。
三、电子元器件在家用电器领域的应用家用电器是我们日常生活中最常见的领域之一，也是电子元器件的重要应用领域。
从电视机、冰箱到洗衣机、空调，几乎所有的家电产品都离不开电子元器件的支持。
例如，电视机中的图像处理器件和音频处理器件负责将信号转化为画面和声音；冰箱中的温度传感器和控制芯片能够精确地控制冷藏室和冷冻室的温度；洗衣机中的电机驱动器件和水位传感器能够实现自动洗涤等等。
四、电子元器件在医疗器械领域的应用医疗器械是人类健康事业中的重要组成部分，电子元器件在该领域的应用也日益广泛。
例如，心脏起搏器就是一种利用电子元器件来维持心脏正常跳动的设备；血糖仪利用传感器和处理器件检测和监测血糖水平；医用图像设备如核磁共振和X射线等利用各种电子元器件进行信号采集和处理。
这些器械的安全性和可靠性需要依赖高质量的电子元器件来保障。
电子行业电子元器件最全知识
电子行业电子元器件最全知识导言电子行业是现代社会重要的产业之一，而电子元器件是电子行业的基石。
了解电子元器件的知识，对于从事电子行业的人来说至关重要。
本文将介绍电子元器件的各种类型、功能和应用领域，帮助读者全面了解电子元器件。
1. 电子元器件的分类1.1 传导性元器件传导性元器件是指能够传导电流的元器件。
常见的传导性元器件有：•电阻器：用于阻止电流通过的元器件，常用单位是欧姆（Ω）。
•电容器：用于储存电荷的元器件，常用单位是法拉（F）。
•电感器：用于储存磁场能量的元器件，常用单位是亨利（H）。
•可变电阻器：能够根据需求改变电阻值的元器件。
1.2 电源元器件电源元器件是提供电能的元器件，常见的电源元器件有：•电池：一种将化学能转换成电能的设备。
•电源适配器：通过将输入电压变压或整流来提供特定电压和电流的设备。
1.3 半导体器件半导体器件是利用半导体材料的特性进行电子控制的元器件，常见的半导体器件有：•二极管：用于将电流限制在一个方向上通过的元器件。
•可控硅（SCR）：一种能够控制电流通断的元器件。
2. 电子元器件的功能2.1 放大器件放大器件用于放大电信号，常见的放大器件有：•操作放大器：用于放大电压、电流或功率的放大器件。
2.2 开关元器件开关元器件用于控制电流的通断，常见的开关元器件有：•晶体管：将小电流或电压用于控制大电流或电压的元器件。
2.3 传感器元器件传感器元器件用于感知环境中的物理量或化学量，常见的传感器元器件有：•温度传感器：用于测量环境温度的元器件。
•光敏电阻：用于感应光强度的元器件。
2.4 计时器元器件计时器元器件用于测量时间，常见的计时器元器件有：•时钟芯片：用于提供精确的时间基准的元器件。
3. 电子元器件在各领域的应用电子元器件广泛应用于各个领域，以下列举几个主要领域的应用举例：3.1 通信领域•芯片组：用于大规模集成电路的核心元器件。
•滤波器：用于筛除无用信号或噪声的元器件。
常见电子元件在电路中的作用
化。当正弦交流电的电流为零时，电流变化率最大，所以电压最大。当电流为最大值 时， 电流变化率最小， 所以电压为零。 由此得出电感两端的电压位相超前电流位相π/2 (如 图) 。 在纯电感电路中，电流和电压的频率是相同的。电感元件的阻抗就是感抗(XL=ωL=2 πfL)，它和ω、L 都成正比。当ω=O 时则 XL =O，所以电感起“通交、阻直”或者“通 低频，阻高频”的作用。 ③在纯电感电路中，感抗不消耗电能，因为在任何一个电流由零增加到最大值的 1／4 周 期的过程中，电路申的电流在线圈附近将产生磁场，电能转换为磁场能储藏在磁场里，但 在下一个 1／4 周期内，电流由大变小，则磁场随着逐渐减弱，储藏的磁场能又重新转化 为电能返回给电源，因而感抗不消耗电能(电阻发热忽略不计)。 电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流 电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。 电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。串联电抗器主要用来限 制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。 电感: 二极管具有单向导电性.主要用作整流。还可以稳压、过压保护等等。.还有一些特殊 作用的二极管.如稳压二极管.发光二极管.单结二极管,变容二极管.微波二极管等.广泛用于 各种电路中. 三极管可以放大小信号，阻抗变换等。品种太多了.... 很多的作用，整流， 稳压，检波，结电容． 二极管的作用性质 1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻 很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电 话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。 晶体二极管按作用可分为：整流二极管（如 1N4004） 、隔离二极管（如 1N4148） 、肖特基 二极管（如 BAT85） 、发光二极管、稳压二极管等 2、稳压二极管的稳压原理：稳压二极 管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若 由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本 保持不变 3.变容二极管是根据普通二极管内部 “PN 结” 的结电容能随外加反向电压的 变化而变化这一原理专门设计出来的一种特殊二极管。 变容二极管在无绳电话机中主要用 在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。在工作 状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压 的变化而变化 4.光电二极管（LED）光电二极管、光电三极管是电子电路中广泛采用的光 敏器件。光电二极管和普通二极管一样具有一个 PN 结，不同之处是在光电二极管的外壳 上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为 VD。 光电三极管除具有光电转换的功能外，还具有放大功能，在电路图中文字符号一般为 VT。 | 我来“揪”错 | (0) | 投诉 | 其他回答 回答者：yr0705 级别：新手 (2005-11-18 20:31:42) 也就是单向导电。可用于：检波、整流、稳压、隔离反向电；另有发光二极管、阻尼二极 管、光敏二极管、压敏二极管、气敏二极管等等专用半导体器件。 | (0) | 投诉 | 回答者： qianshao070 级别： 新手 (2005-11-19 11:35:18) 1、 作用： 二极管的主要特性是单向导电性， 也就是在正向电压的作用下， 导通电阻很小； 而在反向电压作用下导通电阻极大或无穷大。 正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编 码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为：整流二极 管（如 1N4004） 、隔离二极管（如 1N4148） 、肖特基二极管（如 BAT85） 、发光二极管、 稳压二极管等。2。性质是：二级管单向导电。可用于：检波、整流、稳压、隔离反向电；
各种电子元器件的用途
各种电子元器件的用途电子元器件是构成电子电路的基本单位，广泛应用于各个领域，下面将介绍几种常见电子元器件的用途。
1. 电阻器：用于控制电流和电压的大小，限制电路中的电流流动。
常见的有定值电阻器和可调电阻器，可以用于分压、调节电流等。
2. 电容器：用于储存电荷和电能，是存储能量的元器件。
在电子电路中，电容器可以用来滤波、调节信号频率、存储数据等。
3. 电感器：用于储存磁能并抵抗电流变化的元器件。
电感器在电子电路中常用于滤波、变压、产生振荡等。
4. 二极管：具有单向导电特性的元器件，广泛应用于整流、开关、信号检测等电路中。
5. 三极管：是一种具有放大和开关功能的半导体器件，常用于放大信号和控制电流的电路中。
6. 可控硅：一种具有放大和控制功率的半导体器件，常用于电力电子和调速控制中。
7. 二极管光耦：利用光电二极管和光敏三极管的特性，把输入电信号转化为光信号，实现电隔离和信号传输。
8. 场效应管（FET）：一种控制电荷通道的电子元器件，具有低输入电流和高输入阻抗的特性，常用于放大和开关电路中。
9. 继电器：一种将小电流控制大电流的元器件，常用于电力系统中的自动控制和电路保护。
10. 集成电路（IC）：在一个芯片上集成了多个电子元器件，是现代电子设备的核心部件。
常见的集成电路有逻辑门、运算放大器、存储器、微处理器等。
11. 传感器：可将非电信号转换为电信号的装置，常用于测量、控制和监测系统中，如温度传感器、压力传感器、光传感器等。
12. 按钮开关：用于控制电路的通断，通过按下或松开按钮来改变电流的流通状态。
13. 变压器：通过电磁感应原理将输入电压变换为输出电压，常用于电力系统的电流变换和功率调节。
14. 发光二极管（LED）：是一种半导体发光元件，具有小尺寸、低功耗和高亮度等特点，广泛应用于指示灯、显示屏、照明等领域。
15. 蜂鸣器：一种能够发出声音的元器件，常用于警报、提示和电子音乐装置等场合。
16. 电位器：用于调节电路的电压、电流或信号的大小，常常用于音量调节、亮度调节等。
军用电子元器件的选型和应用
军用电子元器件的选型和应用当前，世界正在进行着一场新的军事变革，信息化是这场新军事变革的本质和核心，实现军事装备信息化的必要条件是高水平、高可靠的军用电子元器件。
电子元器件尤其是微电子器件在军事装备上的应用越来越广泛，电子元器件的选型和应用就日益显得重要。
本文着重就军用电子元器件选型和使用过程中的采购、筛选、破坏性物理分析以及失效分析进行探讨，列出了元器件的选择和使用准则以及全过程流程图。
电子元器件是电子系统的基础部件，是能够完成预定功能且不能再分割的电路基本单元。
由于电子元器件的数量、品种众多，因此它们的性能、可靠性等参数对整个军用电子产品的系统性能、可靠性、寿命周期等技术指标的影响极大。
所以正确有效地选择和使用电子元器件是提高军用产品可靠性水平的一项重要工作。
电子元器件的可靠性分为固有可靠性和使用可靠性固有可靠性主要由设计和制造工作来保证，这是元器件生产厂的任务。
但是国内外失效分析资料表明，有近一半的元器件失效并非由于元器件的固有可靠性不高，而是由于使用者对元器件的选择不当或使用有误造成的。
因此为了保证军用电子产品的可靠性，就必须对电子元器件的选择和应用加以严格控制。
1、电子元器件的分类顾名思义，元器件可分为元件和器件2大类。
元件中有电阻、电容、电感、继电器和开关等；器件可分为半导体分立器件、集成电路以及电真空器件等。
表1为元器件分类表。
2、电子元器件的质量等级元器件的质量等级是指元器件装机使用之前，按产品执行标准或供需双方的技术协议，在制造、检验及筛选过程中对其质量的控制等级。
质量等级越高，其可靠性等级就越高。
为了保证军用元器件的质量，我国制订了一系列的元器件标准，在八十年代初期制订的“七专”8406 技术条件（以下统称“七专”条件），“七专”技术条件是建立我国军用元器件标准的基础，目前按“七专”条件或其加严条件控制生产的元器件仍是航天等部门使用的主要品种。
（注：“七专”指专人、专机、专料、专批、专检、专技、专卡）。
电子元器件图解与应用
常用电子元器件的识别电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧,电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻值变化较大的光敏电阻（变化较迟钝） 对对红外光较敏感的PN结（变化较迅速）
光电耦或光敏集成器件等（线性光耦和非线性光耦） C 应用电路（暗激发）
当照度下降到设定值时，由 于光敏电阻阻值上升激发VT1 导通，VT2的激励电流使继电 器工作，常开触点闭合，常 闭触点断开，实现对外电路 的控制。
40
光控调光电路
工作原理：周围光线变弱时引起光敏电阻RG的阻值增加，使 加在电容C上的分压上升，进而使可控硅的导通角增大，达 到增大照明灯两端电压的目的。反之，若周围的光线变亮， 则RG的阻值下降，导致可控硅的导通角变小，照明灯两端电 压也同时下降，使灯光变暗，从而实现对灯光照度的控制。
41
红外避障传感器
正（PTC）负（ NTC）温度系数的热敏电阻 对温度较敏感的PN结 可精确反映温度变化的铂电阻 温敏集成器件DS18B20等
36
（1）热敏器件的应用电路
37
（2）PT100常用电路图
当温度变化1摄氏度，Pt100阻值近似变化0.39欧
R2、R3、R4和Pt100组成传感器测量电桥，为了保证电桥输出电压 信号的稳定性，电桥的输入电压通过TL431稳至2.5V。从电桥获取的 差分信号通过两级运放放大后输入单片机。电桥的一个桥臂采用可 调电阻R3，通过调节R3可以调整输入到运放的差分电压信号大小， 通常用于调整零点。
断开开关S后，由于电容C1经R1、D1和可控硅控制极放电，使可 控硅仍有触发电流维持导通。放电电流逐渐减小，一段时间后， 可控硅截止，灯灭。此电路延时时间约为40～50秒。
16
双向可控硅
单向可控硅多用于控制直流负载，要控制交流负载， 必须将两只可控硅反极性并联，让每只单向可控硅控制 一个半波，为此需两套独立的触发电路，使用不够方便。 双向可控硅是在单向可控硅的基础上发展而成的，它不 仅能代替两只反极性并联的可控硅，而且仅需一个触发 电路，是目前比较理想的交流开关器件。
采用双向晶闸管的气体－烟雾报警电路
TGS308S 烟雾传感器；H是24V交流报警器
23
双向可控硅应用电路
过热保护电路
24
注意：
对于直流电路（VC为正时）：一旦触发导通其维持导通的
性能不发生任何变化。此时无论是否撤掉触发电压VBA，SCR
均保持导通状态不变，这是单、双向可控硅的共性。 VC
（VC为负时单向抗控硅不能导通）
47
4 压敏器件
A. 特性：
当压敏电阻器两端所加电压低于标称额定电压值时，压敏 电阻器的电阻值接近无穷大，内部几乎无电流流过。
当压敏电阻器两端电压略高于标称额定电压时，压敏电阻 器将迅速击穿导通，并由高阻状态变为低阻状态，工作电流也 急剧增大。当其两端电压低于标称额定电压时，压敏电阻器又 能恢复为高阻状态。
38
（3）一线制数字温度传感器18B20
DS18B20 是数字式测温芯片，无需外围元件，能在 现场采集温度数据，并将温度数据直接转换成数字 量输出。测温范围是-55度到75度， DS18B20和单片 机连接图及其引脚图：
下 一 页
39
2 光敏器件
A 作用：
可将（红外）光的亮、暗或有、无变化转换为电信号的器件
触发特性：
R
VBA为正向电压时单向可控硅导通， VBA为正为负双向可控硅均能触发导通，
SCR B
对于交流电路 （VC为交流时）：
A
单、双向可控硅均有触发导通，不触发就截
止的特性。
双向可控硅还可根据触发信号的大小控制导通
状态。
25
1.什么是传统机械按键设计？
传统的机械按键设计是需要手动按压按键触动PCBA上的开关按键来实现功 能的一种设计方式。
应用时共阳型引脚接电源正极即VCC；共阴型引脚接电源 的负极即GND。
把多个这样的8字装在一起就成了多位数码管。
28
A~G段用于显示数字,字符的笔画,（Dp显示小数点），
29
加上电压，全部开关闭合时数码管全部点亮
30
J1 J2 J3 J4 J5 J6 J7 显 ABCDE F G示 11111100 01100001 11011112 11110013 01111114 10110115 00111116 11100007 11111118 11110119
VC
双向可控硅的特性：
B、A之间有触发电压时SCR导通， B、A之间没有触发电压时SCR就截止
R
SCR B
A
图1-8-4 可控硅的触发
特性
17
双向可控硅应用电路
接近开关电路
18
双向可控硅应用电路
可调电压插座
19
双向可控硅应用电路
20
双向可控硅应用电路
21
双向可控硅应用电路
22
双向可控硅应用电路
13
贵重家电防盗报警器
14
应用电路
光控电路
VD整流，RV降压，VZ稳压在15V左右，使VT1具备了工作 条件，有光照且使电流在6-20MA时可控硅导通，RL得到 电压而工作。
15
应用电路
A、B分别接在原开关两端。S 为无自锁式按键。按下时， 交流电正半周经D6、R2、R1、 D1触发可控硅导通；交流电 的负半周经D4、R2、R1、D1 触发可控硅导通。可控硅导 通后，相当于短路C、D两点， 因而A、B两点也经过二极管 和导通的可控硅闭合起来。 此时照明灯亮。
该光电传感器为NPN 常开型反射式传感器， 自发自收。工作电压 为5V，工作电流为 100mA。有效测量距 离为80cm。易于装配， 使用方便，可以很方 便的实现小车的避障 等功能。
通过调节后部的螺 丝，可以改变该传感 器的避障距离。即避 障距离可以在0－ 80cm之间可调。
该传感器为开关量传感器，输出的为1，0开关 量信号，可以和单片机直接连接使用。
VC 12V
VC 12V
＋
＋
－
－ ＋
＋
－
－
R1 R2 P=A+B
R1
R2
P=A·B
45
3 力敏器件
力敏器件是力学量敏感器件的简称。它具有将被测物体的力 学量，例如荷重、位移、压力、拉力、应力、加速度、振动、 扭矩等转变成电量的功能。因此，力敏器件被广泛应用于自动 衡器、精密检测仪器与工业自动化等领域中
合上用”1”表示,打开用”0”表示.
开关设置状态决定点亮数字笔画
31
2 （LED）点阵
8X8点阵
64个发光管
16X16点阵
256个发光管
32
8X8点阵接线图
33
多个8X8点阵的驱动电路
可跟据实际要求适当提升。
34
多个8X8点阵的驱动电路
35
七 传感器和模组器件
1 热敏器件
可将温度变化转换为电信号的器件 主要类型：
当压敏电阻器两端电压超过其最限制电压时，压敏电阻器将 完全击穿损坏，无法再自行恢复。
B．应用：
压敏电阻器广泛地应用在家用电器及其它电子产品中，起过 电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压 灭弧、消噪、保护半导体元器件等。
48
C. 典型应用电路
49
超声波传感器：
超声波传感器：[/b]利用超声波在超声场中的物理特性和各种 效应而研制的装置可称为超声波换能器、 探测器或传感器。 超声波探头按其工作原理可分为压电式、 磁致伸缩式、 电磁 式等, 而以压电式最为常用。 压电式超声波探头常用的材料是压电晶体和压电陶瓷, 这种传 感器统称为压电式超声波探头。它是利用压电材料的压电效应 来工作的: 逆压电效应将高频电振动转换成高频机械振动, 从而 产生超声波, 可作为发射探头; 而利用正压电效应, 将超声振动 波转换成电信号关
光电开关的特点是小型、高速、非接触, 而且与TTL、 MOS等电路容易结合。 此类传感器目前也多为开关量传感器，输出的为1，0开 关量信号，可以和单片机直接连接使用。
光电开关广泛应用于工业控制、自动化包装线及安全 装置中作光控制和光探测装置。可在自控系统中用作物 体检测， 产品计数, 料位检测，尺寸控制，安全报警及计 算机输入接口等用途。
8
3、热释电式接近开关
用能感知温度变化的元件做成的开关叫热释电式接近开关。 这种开关是将热释电器件安装在开关的检测面上，当有与环 境温度不同的物体接近时，热释电器件的输出便变化，由此 便可检测出有物体接近。
4、其它型式的接近开关
当观察者或系统对波源的距离发生改变时，接近到的波的频 率会发生偏移，这种现象称为多普勒效应。声纳和雷达就是 利用这个效应的原理制成的。利用多普勒效应可制成超声波 接近开关、微波接近开关等。当有物体移近时，接近开关接 收到的反射信号会产生多普勒频移，由此可以识别出有无物 体接近。
9
晶闸管
常用晶 闸管的 外形
晶闸管俗称可控硅，有单向可 控硅和双向可控硅之分
10
11
可控硅的符号
阳极（A）
控制极（G）
阴极（K）
T1
G T2
12
单向可控硅
阳极（A）
控制极（G）
阴极(k)
单向可控硅的特性：
1 阳极（A）和控制极（G）同时接正向电压时，呈现导通状态 2 当阳极（A）接反向电压，或者阳极（A）接正向电压但控制极不 加电压时，不导通， 3 一旦导通，控制电压便失去了对它的控制作用，不论有没有控 制电压，也不论控制电压的极性如何，将一直处于导通状态。要 想关断，只有把阳极电压降低到某一临界值或者反向。
力敏器件的应用范围很广，电阻丝应变片可以用作称重元 件。当重物在应变片弹性体上荷重后，会产生与荷重相应的应 变，将此应变的电阻值变化，经放大器放大，再通过A／D变 换，转换成电子数显，即可测量出物体重量，这种电子秤的称 量范围为1千克至数吨。半导体应变片可用来制作测量气体或 液体压力差的传感器。同时，力敏器件在医学上也有广泛的应 用，它在医疗器材上常作为脉搏、血压、心跳、肌肉收缩等测 量。例如，医生使用三只力敏器件模拟医生的三只手指，将脉 搏跳动转换成电信号，通过放大可以方便地进行显示或记录。
