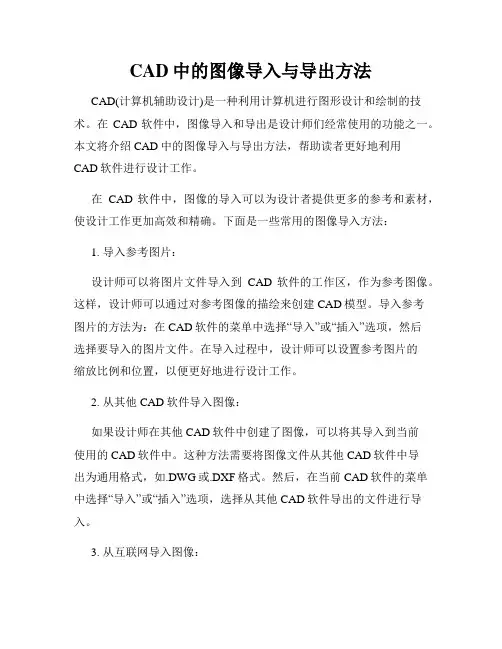

CAD中的图像导入与导出方法

CAD中的图像导入与导出方法CAD(计算机辅助设计)是一种利用计算机进行图形设计和绘制的技术。

在CAD软件中，图像导入和导出是设计师们经常使用的功能之一。

本文将介绍CAD中的图像导入与导出方法，帮助读者更好地利用CAD软件进行设计工作。

在CAD软件中，图像的导入可以为设计者提供更多的参考和素材，使设计工作更加高效和精确。

下面是一些常用的图像导入方法：1. 导入参考图片：设计师可以将图片文件导入到CAD软件的工作区，作为参考图像。

这样，设计师可以通过对参考图像的描绘来创建CAD模型。

导入参考图片的方法为：在CAD软件的菜单中选择“导入”或“插入”选项，然后选择要导入的图片文件。

在导入过程中，设计师可以设置参考图片的缩放比例和位置，以便更好地进行设计工作。

2. 从其他CAD软件导入图像：如果设计师在其他CAD软件中创建了图像，可以将其导入到当前使用的CAD软件中。

这种方法需要将图像文件从其他CAD软件中导出为通用格式，如.DWG或.DXF格式。

然后，在当前CAD软件的菜单中选择“导入”或“插入”选项，选择从其他CAD软件导出的文件进行导入。

3. 从互联网导入图像：有些CAD软件提供了直接从互联网导入图像的功能。

设计师可以通过在CAD软件中的“导入”或“插入”选项中选择“从Web导入”来访问网络图像库，并将图像导入到CAD软件中。

导入的图像可以作为参考图像或素材使用。

图像导入是CAD软件中非常常见的操作，不同的CAD软件可能存在一些细微差别，但基本操作类似。

设计师可以根据自己所使用的CAD软件的具体特点和操作流程进行调整和应用。

在CAD软件中，图像的导出同样非常重要。

导出图像可以分享设计成果，输出图纸或将CAD模型嵌入到其他文档中。

下面是一些图像导出的方法：1. 导出为图片文件：设计师可以将CAD模型导出为常见的图片格式，如.JPG、.PNG 或.BMP等。

这样，设计师可以方便地分享和展示自己的设计成果。

CAD中的图像导入技巧

CAD中的图像导入技巧在CAD软件中，图像导入是常见的操作之一。

通过导入图像，我们可以在CAD中使用外部图片作为参考，或者将图像用作绘图的背景。

下面将介绍一些CAD中的图像导入技巧和操作步骤。

1. 打开CAD软件并创建新的绘图文件。

2. 在绘图区域中，找到“插入”或“导入”选项。

这些选项通常位于菜单栏的“文件”或“编辑”菜单下。

3. 点击“插入”或“导入”选项后，会弹出一个窗口，用于选择图像文件。

使用文件浏览器浏览到你要导入的图像文件所在的位置。

4. 选择图像文件并点击“确定”按钮。

CAD软件会自动将选定的图像导入到当前绘图文件中。

5. 导入的图像文件将出现在绘图区域中，你可以使用鼠标拖拽来移动图像的位置。

6. 可以使用CAD软件的缩放功能来调整图像的大小。

选择缩放工具，然后点击图像，并拖动鼠标来调整图像的大小。

7. 如果需要，可以使用CAD软件的“旋转”或“镜像”功能来旋转或翻转图像。

选择相应的工具，然后点击图像并根据需要进行操作。

8. 可以按照需要调整图像的透明度。

选择图像并点击透明度选项，在弹出的窗口中设置透明度的值。

9. 如果需要，可以在图像上绘制线条或标注。

选择绘图工具，然后在图像上绘制所需的标记。

10. 导入的图像在CAD中是作为参考或背景使用的，因此它默认是不可编辑的。

如果需要对图像进行更多编辑和修改，可以先将其转换为CAD支持的格式，如DWG或DXF。

11. 将图像转换为CAD支持的格式后，你就可以像其他CAD元素一样对其进行编辑、修改和操作。

通过选择图像并使用CAD软件的相应工具，你可以调整、缩放、旋转、裁剪和平铺图像。

12. 当你完成对导入图像的编辑和修改后，记得保存你的绘图文件。

你可以选择不同的文件格式进行保存，如DWG、DXF、PDF等。

通过以上步骤，你可以在CAD软件中成功导入图像，并灵活地进行编辑和操作。

这些图像导入技巧可以帮助你更加高效地使用CAD软件进行绘图和设计工作。

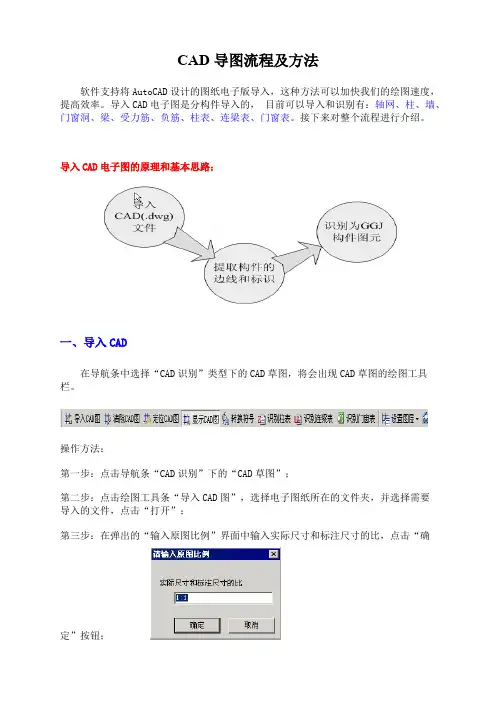

CAD导图流程及具体的操作方法[1]

CAD导图流程及方法软件支持将AutoCAD设计的图纸电子版导入，这种方法可以加快我们的绘图速度，提高效率。

导入CAD电子图是分构件导入的，目前可以导入和识别有：轴网、柱、墙、门窗洞、梁、受力筋、负筋、柱表、连梁表、门窗表。

接下来对整个流程进行介绍。

导入CAD电子图的原理和基本思路：一、导入CAD在导航条中选择“CAD识别”类型下的CAD草图，将会出现CAD草图的绘图工具栏。

操作方法：第一步：点击导航条“CAD识别”下的“CAD草图”；第二步：点击绘图工具条“导入CAD图”，选择电子图纸所在的文件夹，并选择需要导入的文件，点击“打开”；第三步：在弹出的“输入原图比例”界面中输入实际尺寸和标注尺寸的比，点击“确定”按钮；注意：该比值为图纸实际像素尺寸与图纸标注尺寸的比例。

例如某条线段的实际像素尺寸为100，标注尺寸为300，则原图比例为1：3。

第四步：在绘图区域显示导入的图形文件，完成操作。

注意：导入第二张CAD图后，需要定位。

二、识别轴网在导航条中选择“CAD识别”类型下的识别轴网，将会出现识别轴网的绘图工具栏。

我们将识别轴网总体分为二大步骤：a、提取轴线和轴线标识b、识别轴线1、提取轴线操作方法：第一步：点击绘图工具条“提取轴线”；用Ctrl键+左键（选择相同图层的CAD图元）或用Alt+左键（选择相同颜色的CAD图元）的功能选择需要提取的轴线CAD图元；（此过程中也可以点选或框选需要提取的CAD图元。

）选中后轴线显蓝色，如下图所示。

点击鼠标右键确认选择，则选择的CAD图元自动消失。

要查看已提取轴线，到已提取图层里看，打钩则显示出已提取部分。

注意：如果还有其他轴线CAD图元需要识别，可以再次进行“提取轴线”操作。

2提取轴线标识操作方法：第一步：点击绘图工具条“提取轴线标识”；第二步：利用“Ctrl+左键”或“Alt+左键”的功能选中需要提取的轴线标识。

如图所示，选中后显示蓝色。

(此过程中也可以点选或框选需要提取的CAD图元。

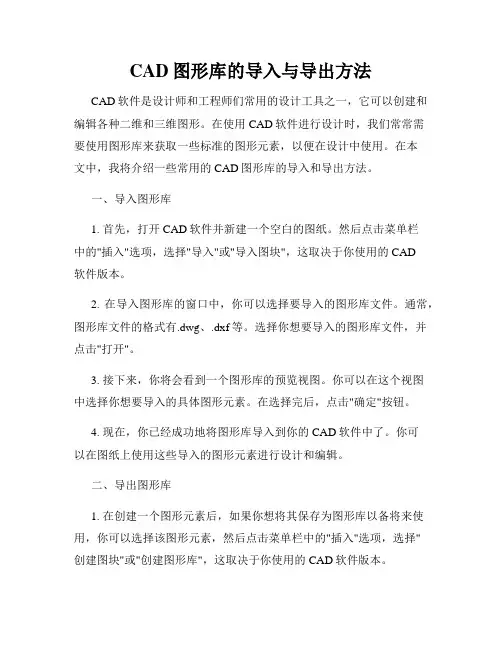

CAD图形库的导入与导出方法

CAD图形库的导入与导出方法CAD软件是设计师和工程师们常用的设计工具之一，它可以创建和编辑各种二维和三维图形。

在使用CAD软件进行设计时，我们常常需要使用图形库来获取一些标准的图形元素，以便在设计中使用。

在本文中，我将介绍一些常用的CAD图形库的导入和导出方法。

一、导入图形库1. 首先，打开CAD软件并新建一个空白的图纸。

然后点击菜单栏中的"插入"选项，选择"导入"或"导入图块"，这取决于你使用的CAD软件版本。

2. 在导入图形库的窗口中，你可以选择要导入的图形库文件。

通常，图形库文件的格式有.dwg、.dxf等。

选择你想要导入的图形库文件，并点击"打开"。

3. 接下来，你将会看到一个图形库的预览视图。

你可以在这个视图中选择你想要导入的具体图形元素。

在选择完后，点击"确定"按钮。

4. 现在，你已经成功地将图形库导入到你的CAD软件中了。

你可以在图纸上使用这些导入的图形元素进行设计和编辑。

二、导出图形库1. 在创建一个图形元素后，如果你想将其保存为图形库以备将来使用，你可以选择该图形元素，然后点击菜单栏中的"插入"选项，选择"创建图块"或"创建图形库"，这取决于你使用的CAD软件版本。

2. 在创建图形库的窗口中，你可以选择要保存为图形库的图形元素。

点击"确定"后，会出现一个对话框提示你选择要保存图形库的位置和文件名。

选择好后，点击"保存"。

3. 现在，你已经成功地将图形元素保存为图形库文件了。

你可以在将来的设计中导入和使用这些图形元素。

三、使用CAD图形库的注意事项1. 在导入图形库前，最好将图纸的比例设置好，以免导入的图形元素不符合比例。

2. 导入的图形元素可能有不同的图层设置。

在使用这些图形元素前，你需要注意查看和调整图层设置，以确保图形元素显示正常。

CAD中的图纸导入和导出技巧

CAD中的图纸导入和导出技巧在CAD软件中，图纸的导入和导出是非常重要的操作。

导入可以使我们将其他格式的图纸引入到CAD中进行编辑和处理，而导出可以将CAD绘制的图纸保存为其他格式，以满足不同需求。

下面介绍一些CAD中的图纸导入和导出技巧，帮助您更高效地使用CAD软件。

1. 图纸导入CAD软件通常支持导入多种格式的图纸，如DWG、DXF、PDF等。

在导入图纸之前，我们首先需要选择“导入”或“插入”命令，然后选择要导入的图纸文件。

在选择文件后，CAD会提示您选择图纸的比例尺度和插入点。

您可以根据需要进行调整，使导入的图纸与当前绘图的比例尺度匹配，并插入到合适的位置上。

2. 图纸导出与图纸导入相反，图纸导出可以将CAD中绘制的图纸保存为其他格式，如DWG、DXF、PDF等。

在导出之前，我们需要选择“导出”或“保存为”命令，然后选择要保存的文件格式。

在选择格式后，CAD会提示您选择保存的路径和文件名。

您可以根据需要选择合适的路径和命名，然后点击保存按钮即可导出图纸。

3. 图纸转换有时候我们需要将CAD软件不支持的图纸格式转换为支持的格式。

这时可以使用CAD中的图纸转换工具。

该工具通常位于“导入”或“插入”菜单中，命令通常为“文件转换”或“格式转换”。

在转换之前，我们要确保选择了要转换的文件，并选择转换后的格式。

然后，CAD会自动进行转换，并生成支持的图纸格式。

4. 图纸叠加在CAD中，我们可以使用图纸叠加功能将多个图纸叠加在一起显示。

这对于进行设计对比或测量是非常有用的。

要实现图纸叠加，我们可以选择“叠加”命令，并选择要叠加的图纸文件。

CAD会自动将选定的图纸叠加在当前绘图中，您可以通过调整透明度或显示顺序来进行调整。

5. 图纸切分有时候我们需要将大图纸分割为多个小图纸进行处理或打印。

CAD 中有图纸切分功能可以帮助我们实现这一目标。

在使用图纸切分功能之前，我们需要选择要切分的区域，并确定切分线的位置。

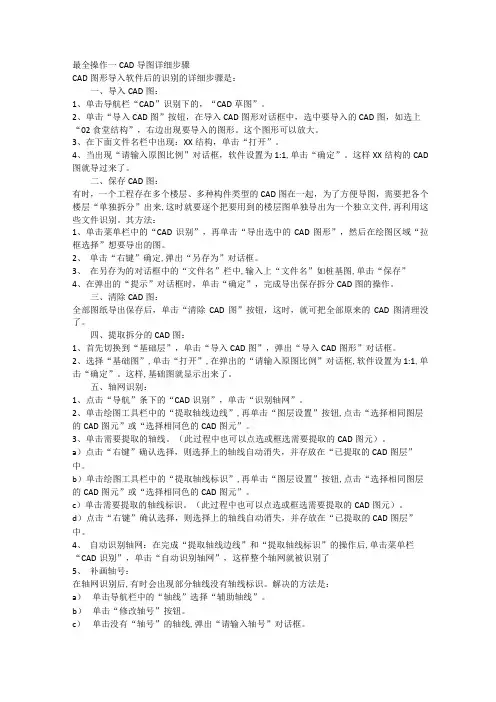

CAD导图详细步骤

最全操作一CAD导图详细步骤CAD图形导入软件后的识别的详细步骤是：一、导入CAD图：1、单击导航栏“CAD”识别下的，“CAD草图”。

2、单击“导入CAD图”按钮，在导入CAD图形对话框中，选中要导入的CAD图，如选上“02食堂结构”，右边出现要导入的图形。

这个图形可以放大。

3、在下面文件名栏中出现：XX结构，单击“打开”。

4、当出现“请输入原图比例”对话框，软件设置为1:1,单击“确定”。

这样XX结构的CAD 图就导过来了。

二、保存CAD图：有时，一个工程存在多个楼层、多种构件类型的CAD图在一起，为了方便导图，需要把各个楼层“单独拆分”出来,这时就要逐个把要用到的楼层图单独导出为一个独立文件,再利用这些文件识别。

其方法：1、单击菜单栏中的“CAD识别”，再单击“导出选中的CAD图形”，然后在绘图区域“拉框选择”想要导出的图。

2、单击“右键”确定,弹出“另存为”对话框。

3、在另存为的对话框中的“文件名”栏中,输入上“文件名”如桩基图,单击“保存”4、在弹出的“提示”对话框时，单击“确定”，完成导出保存拆分CAD图的操作。

三、清除CAD图：全部图纸导出保存后，单击“清除CAD图”按钮，这时，就可把全部原来的CAD图清理没了。

四、提取拆分的CAD图：1、首先切换到“基础层”，单击“导入CAD图”，弹出“导入CAD图形”对话框。

2、选择“基础图”,单击“打开”,在弹出的“请输入原图比例”对话框,软件设置为1:1,单击“确定”。

这样,基础图就显示出来了。

五、轴网识别：1、点击“导航”条下的“CAD识别”，单击“识别轴网”。

2、单击绘图工具栏中的“提取轴线边线”,再单击“图层设置”按钮,点击“选择相同图层的CAD图元”或“选择相同色的CAD图元”。

3、单击需要提取的轴线。

（此过程中也可以点选或框选需要提取的CAD图元）。

a）点击“右键”确认选择，则选择上的轴线自动消失，并存放在“已提取的CAD图层”中。

掌握CAD的图形导入和导出

掌握CAD的图形导入和导出CAD（Computer-Aided Design）是一种非常常用的工程设计软件，通过CAD软件，我们可以进行复杂的图形设计和建模。

然而，在实际操作过程中，我们有时候需要将CAD图形导入或导出其他文件格式，以方便与其他软件进行交互或者分享给他人。

本文将介绍CAD软件中如何进行图形导入和导出的操作技巧。

一、图形导入1. 导入DWG格式文件DWG是CAD软件中常用的文件格式，通常由AutoCAD生成。

要导入DWG格式文件，首先打开CAD软件，然后选择菜单栏中的“文件”选项，接着选择“导入”命令。

在弹出的对话框中选择需要导入的DWG文件，并点击“打开”按钮。

稍等片刻，CAD软件将会自动将DWG文件导入到当前的工作区域中。

2. 导入DXF格式文件DXF是一种向量图形文件格式，被广泛应用于CAD软件中。

要导入DXF格式文件，同样需要进入CAD软件的“文件”菜单，选择“导入”命令。

然后在对话框中选择需要导入的DXF文件，并点击“打开”按钮。

CAD软件将根据文件的内容，将DXF图形导入到当前的工作区域。

3. 导入其他格式文件除了DWG和DXF文件外，CAD软件还支持导入其他常见的图形格式，比如DGN、PDF、SVG等。

操作过程与导入DWG或DXF文件类似，只需要选择相应的文件格式，然后在对话框中选择文件，最后点击“打开”按钮即可成功导入图形。

二、图形导出1. 导出为DWG格式文件如果需要将CAD图形导出为DWG格式文件，同样选择CAD软件的“文件”菜单，不过这次选择“导出”命令。

在弹出的对话框中，选择导出的文件名称和存储路径，然后点击“保存”按钮。

CAD软件将自动将当前的图形导出为DWG格式文件。

2. 导出为DXF格式文件要将CAD图形导出为DXF格式文件，同样选择CAD软件的“文件”菜单，然后选择“导出”命令。

在弹出的对话框中，选择导出的文件名称和存储路径，接着选择导出的文件格式为DXF，并点击“保存”按钮。

CAD的图像导入和导出指南

CAD的图像导入和导出指南在使用CAD软件进行设计和绘图时，图像的导入和导出是非常常见的操作。

本篇文章将介绍如何在CAD软件中进行图像的导入和导出，帮助读者更好地应用CAD软件进行工作。

图像的导入可以让我们将外部的图像文件导入到CAD软件中进行进一步编辑和处理。

首先，我们需要找到要导入的图像文件。

常见的图像文件格式包括JPEG、PNG、BMP等。

然后，在CAD软件中选择相应的导入功能。

一般情况下，我们可以在菜单栏或者工具栏上找到“导入”或者“插入”功能。

点击该功能后，会弹出一个对话框，让我们选择要导入的图像文件。

找到并选择图像文件后，点击“确定”按钮即可将图像导入到CAD软件中。

在导入图像后，我们可以对其进行进一步编辑和处理。

CAD软件提供了各种编辑工具，比如移动、缩放、旋转等，可以帮助我们对图像进行调整。

此外，也可以在图像上绘制线条、标注等，以便更好地与其他CAD元素进行配合。

完成编辑后，我们可以将图像保存为CAD软件所支持的格式，方便后续的使用和分享。

图像的导出则是将CAD软件中的图像内容保存为外部图像文件的过程。

在CAD软件中，我们可以选择要导出的图像内容。

一般情况下，我们可以通过选择并框选需要导出的图像区域来指定导出范围。

如果需要导出整个图纸内容，可以选择“导出整个图纸”选项。

在选择好导出内容后，我们可以选择导出的文件格式。

CAD软件通常支持多种图像文件格式，比如JPEG、PNG、BMP等。

选择好文件格式后，我们可以点击“导出”按钮来保存图像文件。

在导出图像时，还可以进一步设置导出参数。

一些常见的设置选项包括图像分辨率、图像质量、颜色模式等。

这些设置可以根据具体需求进行调整，以便获得最佳的导出效果。

完成设置后，点击“确定”按钮即可完成图像的导出。

需要注意的是，在进行图像的导入和导出时，我们应该尽量选择合适的图像文件格式和参数设置，以保证导入和导出的图像质量。

对于导入的图像文件，如果分辨率过低或者图像质量不高，可能会影响到后续的编辑和处理效果。

利用CAD进行图形导入和导出的方法

利用CAD进行图形导入和导出的方法CAD（计算机辅助设计）软件是专门用于绘制和设计图形的工具。

在设计和制作过程中，我们经常需要将CAD软件中的图形导入到其他软件中，或将其他软件中的图形导入到CAD软件中。

本文将介绍利用CAD软件进行图形导入和导出的方法。

一、将图形导入CAD软件1. 利用文件菜单导入图形：打开CAD软件，选择文件菜单中的“导入”选项。

在弹出的对话框中，浏览和选择要导入的图形文件，点击“打开”按钮即可将图形导入到CAD软件中。

2. 利用拖放功能导入图形：打开CAD软件和文件资源管理器（或其他文件浏览器），找到要导入的图形文件。

将文件拖放到CAD软件的绘图区域中，即可直接将图形导入到CAD软件中。

3. 利用剪切板导入图形：在其他软件中打开或创建图形，并将其复制到剪切板中。

然后回到CAD软件，选择编辑菜单中的“粘贴”选项，即可将图形从剪切板中导入到CAD软件中。

二、将图形从CAD软件导出1. 利用文件菜单导出图形：打开CAD软件，选择文件菜单中的“导出”选项。

在弹出的对话框中，选择要导出的图形格式和保存路径，点击“保存”按钮即可将图形导出。

2. 利用另存为功能导出图形：打开CAD软件，选择文件菜单中的“另存为”选项。

在弹出的对话框中，选择要导出的图形格式和保存路径，点击“保存”按钮即可将图形导出。

3. 利用剪切板导出图形：在CAD软件中选择编辑菜单中的“复制”选项，将图形复制到剪切板中。

然后打开其他软件，选择编辑菜单中的“粘贴”选项，即可将图形从CAD软件导出到其他软件中。

三、常见问题和注意事项1. 兼容性问题：不同CAD软件支持的图形格式和版本可能存在差异。

在进行导入和导出操作时，需要注意选择适用于目标软件的兼容格式。

2. 缩放和尺寸问题：导入或导出图形时，可能会出现图形缩放和尺寸失真的情况。

在导入和导出前，建议先了解目标软件的尺寸单位和比例设置，以确保导入或导出的图形与预期一致。

3. 图层和属性问题：在导入图形时，有些CAD软件可能无法保留原图的图层和属性信息，导致画面混乱或丢失设计意图。

CAD中的图形导入和导出方法

CAD中的图形导入和导出方法CAD软件是一种广泛应用于工程设计、图形制作和建筑设计等领域的工具。

在使用CAD软件进行设计工作时，有时需要导入和导出图形数据，以便与其他软件进行数据交流或进行二次编辑。

本文将介绍一些常用的CAD中的图形导入和导出方法，以帮助读者高效地利用CAD软件完成设计工作。

图形导入方法在CAD软件中，常用的图形导入方法包括以下几种：1. 直接导入：CAD软件通常支持直接导入其他CAD软件或图形文件格式，比如DWG、DXF、IGES、STEP等。

只需打开CAD软件，选择导入选项，然后选择导入文件即可将图形导入到CAD软件中进行编辑和修改。

2. 拖放导入：有些CAD软件支持拖放导入功能，即直接将图形文件拖放到CAD软件界面中，软件会自动识别文件类型并导入图形数据。

3. CAD连接：部分CAD软件支持CAD连接功能，可以将其他CAD软件中的图形数据链接到当前CAD软件中。

通过建立CAD连接，可以实现自动更新和同步，方便进行协同设计和数据交流。

4. 矢量导入：CAD软件通常支持导入矢量文件格式，如AI、PDF、SVG等。

可以将矢量图形导入到CAD软件中，进行二次编辑和修正。

图形导出方法在CAD软件中，常用的图形导出方法包括以下几种：1. 直接导出：CAD软件支持将图形数据直接导出为其他CAD软件或图形文件格式，比如DWG、DXF、IGES、STEP等。

只需选择导出选项，然后选择保存路径和文件类型，即可将图形数据导出。

2. 批量导出：有些CAD软件支持批量导出功能，可以同时导出多个图形文件。

只需选择需要导出的图形文件，然后选择批量导出选项，即可一次性将多个图形文件导出为指定的文件格式。

3. 共享链接：部分CAD软件支持共享链接功能，可以将图形数据以链接的方式共享给其他软件或用户。

通过共享链接，可以实现实时更新和共享，方便其他软件进行数据分析和使用。

4. 矢量导出：CAD软件通常支持导出矢量文件格式，如AI、PDF、SVG等。

CAD导图流程及具体的操作方法

CAD导图流程及具体的操作方法软件支持将AutoCAD设计的图纸电子版导入，这种方法能够加快我们的绘图速度，提高效率。

导入CAD电子图是分构件导入的，目前能够导入与识别有：轴网、柱、墙、门窗洞、梁、受力筋、负筋、柱表、连梁表、门窗表。

接下来对整个流程进行介绍。

导入CAD电子图的原理与基本思路：一、导入CAD在导航条中选择“CAD识别”类型下的CAD草图，将会出现CAD草图的绘图工具栏。

操作方法：第一步：点击导航条“CAD识别”下的“CAD草图”；第二步：点击绘图工具条“导入CAD图”，选择电子图纸所在的文件夹，并选择需要导入的文件，点击“打开”；第三步：在弹出的“输入原图比例”界面中输入实际尺寸与标注尺寸的比，点击“确定”按钮；注意：该比值为图纸实际像素尺寸与图纸标注尺寸的比例。

比如某条线段的实际像素尺寸为100，标注尺寸为300，则原图比例为1：3。

第四步：在绘图区域显示导入的图形文件，完成操作。

注意：导入第二张CAD图后，需要定位。

二、识别轴网在导航条中选择“CAD识别”类型下的识别轴网，将会出现识别轴网的绘图工具栏。

我们将识别轴网总体分为二大步骤：a、提取轴线与轴线标识b、识别轴线1、提取轴线操作方法：第一步：点击绘图工具条“提取轴线”；用Ctrl键+左键（选择相同图层的CAD图元）或者用Alt+左键（选择相同颜色的CAD图元）的功能选择需要提取的轴线CAD图元；（此过程中也能够点选或者框选需要提取的CAD图元。

）选中后轴线显蓝色，如下图所示。

点击鼠标右键确认选择，则选择的CAD图元自动消失。

要查看已提取轴线，到已提取图层里看，打钩则显示出已提取部分。

注意：假如还有其他轴线CAD图元需要识别，能够再次进行“提取轴线”操作。

2提取轴线标识操作方法：第一步：点击绘图工具条“提取轴线标识”；第二步：利用“Ctrl+左键”或者“Alt+左键”的功能选中需要提取的轴线标识。

如图所示，选中后显示蓝色。

CAD 如何进行图形导入和导出

CAD 如何进行图形导入和导出CAD作为一种广泛应用于设计和制图领域的软件，在图形导入和导出方面提供了很多便捷的功能。

本文将介绍如何在CAD软件中进行图形导入和导出，帮助读者更好地利用CAD进行设计工作。

首先，我们来讨论CAD中的图形导入功能。

在CAD软件中，你可以导入多种图形文件格式，如DWG、DXF、PDF等。

这些不同的格式适用于不同的场景和需求，你可以根据具体情况选择最合适的格式。

要导入图形文件，你首先需要打开CAD软件。

在菜单栏或工具栏中，你可以找到一个“导入”或“打开”按钮，点击它可以打开文件选择窗口。

在这里，你可以浏览你的电脑文件夹，找到你要导入的图形文件，并选择它。

点击“打开”按钮后，CAD会自动将该图形文件导入到画布中。

有时候，导入的图形文件可能不会在CAD画布中按照你的预期显示。

这时，你可以通过调整图形的比例或平移图形的位置来修正。

CAD通常提供了一些基本的操作工具，如缩放、平移等，你可以用这些工具来调整图形的位置和大小，使其符合你的设计要求。

除了图形导入，CAD还提供了图形导出的功能。

这对于与其他设计软件或人员进行合作非常重要。

CAD软件支持多种图形文件格式的导出，如DWG、DXF、PDF等。

导出时，你可以选择导出的文件格式和保存的位置，然后点击“导出”按钮即可。

在导出之前，你可能需要注意一些细节。

首先，你需要确保导出的图形文件与被导入的图形文件保存在相同的坐标系中。

否则，在其他软件中打开导出的图形文件时可能会出现不匹配的问题。

其次，你可以选择导出的图形文件中包含的图层，以及是否包含尺寸、注释等附加信息。

除了基本的图形导入和导出功能，CAD软件还提供了一些高级的导入和导出技巧。

例如，你可以在导入CAD软件之前预处理图形文件，去除一些无关的或不需要的元素。

这可以提高导入效果，并减少后续处理的工作量。

另外，你还可以使用一些插件或脚本来批量导入或导出图形文件，提高工作效率。

总结起来，CAD软件中的图形导入和导出功能对于设计工作非常重要。

如何在CAD中导入和导出图像文件

如何在CAD中导入和导出图像文件在CAD软件中，导入和导出图像文件是非常常见的操作。

当我们需要在CAD中使用外部的图像文件时，导入图像文件可以帮助我们将图像文件导入到CAD中进行进一步的编辑和处理；而导出图像文件则可以将我们在CAD中完成的图像导出到其他软件或设备中使用。

本篇教程将介绍如何在CAD中导入和导出图像文件。

导入图像文件：1. 打开CAD软件，并创建一个新的CAD文件。

2. 在CAD界面的插入选项卡中，找到“图像”组中的“导入”命令。

3. 点击“导入”命令后，CAD会弹出一个文件浏览对话框，你可以通过该对话框找到并选择你想要导入的图像文件。

4. 选择图像文件后，点击“打开”按钮，CAD会将选择的图像文件导入到当前的CAD文件中。

5. 导入的图像文件将会显示在CAD界面中，你可以根据需要进行编辑和处理。

导出图像文件：1. 在CAD界面中，打开你想要导出为图像文件的CAD文件。

2. 在CAD界面的“输出”选项卡中，找到“绘图”组中的“图形”命令。

3. 点击“图形”命令后，CAD会弹出一个绘图对话框，你可以通过该对话框设置导出图像的相关参数。

4. 在绘图对话框中，选择你要导出的图像文件格式，如JPEG、PNG或BMP。

5. 根据需要，设置图像的分辨率、大小和其他参数。

6. 确定设置后，点击“确定”按钮，CAD会将当前的CAD文件导出为你所选择的图像文件格式。

7. 导出的图像文件将被保存在你选择的路径中，你可以在其他软件或设备中使用该图像文件。

总结：通过以上步骤，我们可以轻松地在CAD中进行图像文件的导入和导出操作。

导入图像文件可以帮助我们将外部的图像引入到CAD中，以便进行修改和加工；而导出图像文件则可以将我们在CAD中完成的图像保存为常见的图像格式，方便在其他软件或设备中使用。

在实际使用中，我们可以根据需求进行相应的参数设置，以达到最佳的导入和导出效果。

希望本篇教程对您有所帮助，让您更加熟练地使用CAD 软件。

CAD图纸导入与导出方法

CAD图纸导入与导出方法CAD（Computer Aided Design）是一种重要的设计工具，广泛应用于工程、建筑、制造等行业。

在使用CAD软件进行设计时，有时会需要导入和导出图纸以便与其他软件进行协作或者进行数据交换。

本文将介绍一些常用的CAD图纸的导入与导出方法，帮助读者更好地处理CAD设计中的数据转换问题。

1. 导入图纸在CAD软件中导入图纸的方法通常有两种：打开文件和导入文件。

- 打开文件：这是一种最常见的导入图纸的方法。

打开CAD软件后，选择"文件"->"打开"，然后在弹出的对话框中选择要导入的图纸文件，点击"打开"即可。

CAD软件会自动识别文件格式并打开对应的文件。

- 导入文件：有些CAD软件支持导入其他格式的文件，如DXF、DWG等。

要使用此方法导入图纸，选择"文件"->"导入"，然后在对话框中选择要导入的文件格式，再选中要导入的文件，点击"导入"即可。

CAD软件会将所选文件转换为CAD格式后导入。

2. 导出图纸导出图纸是将CAD设计导出为其他格式的文件，通常包括PDF、JPG、PNG等。

导出图纸的方法与导入相似，也分为打开和导出两种方法。

- 打开文件：有些软件支持直接打开CAD图纸文件，无需转换。

打开CAD软件后，选择"文件"->"打开"，然后在对话框中选择要打开的图纸文件，点击"打开"。

CAD软件会自动解析文件并打开对应的图纸。

- 导出文件：要将CAD图纸导出为其他格式的文件，选择"文件"->"导出"，然后在对话框中选择要导出的文件格式，再选择导出的文件位置和名称，点击"导出"即可。

CAD软件会将图纸转换为所选的文件格式并导出。

CAD中的图像导入和导出技巧

CAD中的图像导入和导出技巧CAD（Computer-Aided Design，计算机辅助设计）软件是设计领域常用的工具，它能够帮助设计师创建和修改复杂的图形和模型。

在CAD软件中，图像的导入和导出是非常重要的功能，它可以使设计师更好地与其他软件和文件进行互动。

本文将介绍一些CAD中的图像导入和导出技巧，帮助读者更好地运用CAD软件进行设计工作。

在CAD软件中，图像的导入通常用于参考、追踪和转换，以便于在设计过程中更好地理解和处理。

首先，我们来看一下图像的导入。

大多数CAD软件都支持导入常见的图像文件格式，例如JPEG、PNG 和BMP等。

导入图像的方法通常很简单，只需点击软件界面上的“导入”或“插入”按钮，然后选择所需的图像文件即可。

在导入图像时，我们可以选择是否要进行缩放和旋转等操作，以便更好地适应CAD软件中的设计需求。

导入图像后，我们可以将其用作参考图来进行绘图或建模。

在CAD软件中，我们可以创建一个新的图层，并将导入的图像放置在该图层上。

这样，我们可以在设计过程中随时查看和参考图像，以确保设计的准确性和一致性。

此外，CAD软件通常也提供了一些工具，帮助我们在导入的图像上进行标注、测量和修饰等操作，以便更好地与设计进行交互。

除了图像的导入，CAD软件还支持图像的导出，以便与其他软件和文件进行互动。

常见的图像导出格式包括JPEG、PNG和TIFF等。

导出图像的方法也很简单，只需选择需要导出的图像，然后点击软件界面上的“导出”按钮，选择所需的导出格式和保存路径即可。

在导出图像时，我们可以选择导出整个CAD图形或者仅导出所选区域，以满足不同的设计需求。

通过将CAD图像导出为图像文件，我们可以在其他软件中进行编辑、处理和共享等操作。

例如，我们可以将导出的图像用作演示和展示的材料，或者将其用作印刷和出版物中的插图。

此外，CAD软件通常也支持将图像导出为矢量文件，例如SVG和PDF等，以便于在其他矢量软件中进行编辑和使用。

CAD中的图形导入导出和格式转换方法

CAD中的图形导入导出和格式转换方法CAD是一种广泛应用于工程、设计和建筑领域的计算机辅助设计软件。

在使用CAD软件进行设计和绘图时，我们经常会遇到需要导入和导出图形，以及进行格式转换的情况。

本文将介绍CAD中常用的图形导入导出和格式转换的方法。

一、图形导入方法：1. 文件导入：在CAD软件中，通常可以通过选择“文件”-“导入”或类似的选项，从外部文件导入图形。

常见的文件格式包括DXF（AutoCAD Drawing Interchange Format）和DWG（AutoCAD Drawing）等。

选择相应的文件后，CAD软件将自动将图形导入到当前工程中。

2. 剪切板导入：CAD软件还支持从剪切板导入图形的方法。

首先，将外部图形文件复制到剪切板中，然后在CAD软件中选择“编辑”-“粘贴”或类似的选项，即可将图形导入到当前工程中。

3. 插入外部参照：CAD软件通常还支持插入外部参照的方法。

外部参照是指将一个文件中的图形作为参考插入到当前工程中。

选择“插入”-“外部参照”或类似的选项，然后选择要插入的文件，最后将图形放置到合适的位置。

二、图形导出方法：1. 文件导出：在CAD软件中，常常可以通过选择“文件”-“导出”或类似的选项，将当前工程中的图形导出到外部文件。

选择相应的文件格式，例如DXF或DWG等，然后指定文件的保存路径和名称，即可将图形导出。

2. 复制到剪切板：CAD软件还支持将图形复制到剪切板的方法，以便粘贴到其他软件中使用。

选择要复制的图形，然后选择“编辑”-“复制”或类似的选项，即可将图形复制到剪切板中。

然后，在其他软件中选择“编辑”-“粘贴”或类似的选项，即可将图形粘贴过来。

3. 另存为图片：有时候，我们需要将CAD图形保存为图片格式，以便在文档、报告或网页中使用。

CAD软件通常支持将图形另存为常见的图片格式，如JPEG、PNG或BMP等。

选择“文件”-“另存为”或类似的选项，然后选择所需的图片格式，最后指定保存路径和名称，即可将图形另存为图片。

CAD中的图像导入与导出步骤

CAD中的图像导入与导出步骤CAD软件作为一种重要的工程设计工具，在设计过程中经常需要引入或导出图像。

本文将介绍CAD中图像的导入和导出步骤，帮助读者能够更好地应用CAD软件进行工程设计。

一、图像导入步骤1. 打开CAD软件，点击菜单栏中的“插入”选项。

插入选项下通常包括多个子选项，如插入图像、插入文本等。

2. 在插入选项中选择“插入图像”，弹出图像插入对话框。

3. 在图像插入对话框中，浏览计算机中存储的图像文件，选中需要导入的图像文件后点击“打开”。

4. 设置图像的插入位置和大小。

可通过拖动鼠标或输入具体数值来确定图像在CAD画布中的位置和大小。

5. 确定图像插入后，点击“确定”按钮即可完成图像的导入。

二、图像导出步骤1. 在CAD软件中打开需要导出的图像。

2. 点击菜单栏中的“文件”选项。

文件选项下通常包括多个子选项，如新建、打开、保存等。

3. 在文件选项中选择“另存为”，弹出文件保存对话框。

4. 在文件保存对话框中，选择保存位置和命名文件。

可选择保存为常见的图片格式，如JPEG、PNG等。

5. 根据需要，选择导出图像的分辨率和质量。

6. 点击“保存”按钮，即可完成图像的导出。

在CAD软件中导入和导出图像的步骤相对简单，但在实际操作中需要注意以下几点：1. 图像导入后，可能会出现与CAD工程的比例不匹配的情况。

此时，可以通过调整图像的尺寸和位置来解决。

2. 导出图像时，要根据需要选择合适的分辨率和质量。

如果图像只用于展示或浏览，可以选择较低的分辨率和较低的质量；如果图像需要进行后续的打印或制作高质量的印刷品，应选择较高的分辨率和较高的质量。

3. 导入和导出的图像文件格式应该是常见的图片格式，以确保在其他软件中能够正常打开和使用。

如果需要与其他软件进行数据交换，还可以选择一些通用的矢量图格式，如SVG。

4. 导入的图像在CAD软件中被视为一个整体，无法对其进行编辑。

如果需要在CAD软件中对图像进行编辑或修改，可以使用CAD软件自身的绘图工具进行绘制或修改。

预算CAD导图步骤

CAD文件的操作方法详解通过导入CAD文件则可以实现快速绘图并配筋，大大提高我们的工作效率，导入CAD文件的前提条件是电子文件的数据格式为：*.dwg，否则不能导入。

一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。

点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。

在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。

温馨提示：由于现在大部分的CAD图有多个CAD 图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。

二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。

温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。

三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD 图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。

工程造价的12个CAD导图技巧

工程造价的12个CAD导图技巧在处理工程的时候如果能够获得电子CAD图，将省去我们绘图的很多过程，既提高了效率又准确。

不过由于有些图纸的不规范等原因，我们将CAD图导入软件时并不是每次都很顺利，那么当发现电子图导不进来或者不完整时，您是放弃了，还是在努力尝试一些方法和小技巧成功将其导入呢?1解决CAD图导入后显示小的方法CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。

但是用CAD软件打开，就能正常显示。

这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。

解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面中还有一个小点，拉框选中把这个点删除就可以了。

2构件与轴网错位的问题轴网已经识别完成了，开始导入下一张图纸，柱图，可是导入后发现柱的位置全部串了，与识别的轴网位置都不重合。

识别后的轴网的坐标原点与导入的图纸的坐标原点不是同一个，所以导致导入的柱位置串了。

解决办法：当轴网已经识别完后，以后再导入的CAD图，都要进行重新定位，以保证构件导入的位置的准确，点击，然后用捕捉刚导入CAD图的某一点，一般最好是图左下方的交点，然后让这个点与导入的轴网的同一位置的点重合即可。

3正常显示的构件有时无法导入CAD图导入软件后，可以正常显示，但是构件无法导入。

有些CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块，如果识别这样的文件，可能会失败。

因为虽然能看见墙、梁、板、柱和轴线，但是这都不是属于这个CAD文件本身的，所以读取线条数据的时候一无所获。

解决办法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。

找到之后，选择“绑定”然后保存就可以识别了。

4识别后的柱尺寸与CAD图中标注不一致识别后的柱发现尺寸与CAD图上的标注不一样。
