第四章 焊接接头详解
(四)焊接接头常用的形式和尺寸
(四)焊接接头常用的形式和尺寸
(四) 焊接接头常用的形式和尺寸
1. 焊接接头的基本形式
- 直焊接头：两个要连接的零件在同一平面上进行焊接。
- 角焊接头：两个要连接的零件形成一个特定的角度，然后进
行焊接。
- 对接焊接头：两个要连接的零件的边缘相对平行，然后进行
焊接。
- 搭接焊接头：一个要连接的零件搭在另一个上面，然后进行
焊接。
2. 焊接接头的尺寸
- 焊缝长度：焊接接头的焊缝长度通常根据零件的要求来确定，可以根据设计规范或制造标准进行选择。
- 焊缝宽度：焊缝宽度通常由设计要求和焊接材料的特性来决定。
- 焊缝高度：焊缝高度是指焊接接头的焊缝在垂直方向上的尺寸，需要根据焊接工艺和所连接的材料来确定。
3. 其他常见的焊接接头形式和尺寸
- 矩形焊接接头：焊接接头的形状呈矩形，尺寸可以根据需要进行设计。
- U形焊接接头：焊接接头的形状呈U形，尺寸可以根据需要进行设计。
- V形焊接接头：焊接接头的形状呈V形，尺寸可以根据需要进行设计。
以上是焊接接头常用的形式和尺寸的简要介绍。
根据具体需求和材料特性，选择适当的焊接接头形式和尺寸对于确保焊接质量和连接强度至关重要。
焊接接头
• 对接接头的坡口型式有：I型、Y型、双Y型(X型)、U型和双U型，如 图3-21所示。 • 焊件厚度小于6mm时，采用I型，如图3-11a所示，不需开坡口，在接 缝处留出0～2mm的间隙即可。焊件厚度大于6mm时，则应开坡口，其 型式如图-11b～e所示，其中：Y型加工方便；双Y型，由于焊缝对称， 焊接应力与变形小；U型容易焊透，焊件变形小，用于焊接锅炉、高 压容器等重要厚壁件；在板厚相同的情况下，双Y型和U型的加工比 较费工。 • 对I型、Y型、U型坡口，采取单面焊或双面焊均可焊透，如图5-12所 示。当焊件一定要焊透时，在条件允许下，应尽量采用双面焊，因 它能保证焊透。 • 工件较厚时，要采用多层焊才能焊满坡口，如图5-13所示。如果坡 口较宽，同一层中还可采用多道焊，如图5-13b所示。多层焊时，要 保证焊缝根部焊透。第一层焊道应采用直径为3～4mm的焊条，以后 各层可根据焊件厚度，选用较大直径的焊条。每焊完一道后，必须 仔细检查、清理，才能施焊下一道，以防止产生夹渣、未焊透等缺 陷。焊接层数应以每层厚度小于4～5mm的原则确定。当每层厚度为 焊条直径的0.8～1.2倍时，生产率较高。 •
图5-11 焊缝的坡口型式
图5-12 单面焊和双面焊
图5-13 对接Y型坡口的多层焊
焊接接头
焊接接头
• 现代焊接技术已能焊出无内外缺陷的、机 械性能等于甚至高于被连接体的焊缝。被 焊接体在空间的相互位置称为焊接接头， 接头处的强度除受焊缝质量影响外，还与 其几何形状、尺寸、受力情况和工作条件 等有关。接头的基本形式有对接、搭接、 丁字接(正交接)和角接等。
• 1)焊接接头型式 焊缝的形式是由焊 接接头的型式来决定的。根据焊件厚 度、结构形状和使用条件的不同，最 基本的焊接接头型式有对接接头、搭 接接头、角接接头、T形接头，如图所 示。 • 对接接头受力比较均匀，使用最多， 重要的受力焊缝应尽量选用。
《电焊工》第四章第一节 焊接接头形式和焊缝形式教案
《电焊工》第四章运条训练教案任课教师：胡国宁教学环节与时间分配教学内容师生活动设计意图导入新课（3分钟）讲授新课（10分钟）巩固练习（17分钟）归纳小结（5分钟）作业安排（5分钟）讲：焊接接头是连接构件的基础，焊接接头的好坏会影响构件的强度。
展示常见的焊接接头。
一、焊接接头形式教师讲解：用焊接方法连接的接头称为焊接接头(简称接头)，焊接接头包括焊缝、熔合区和热影响区。
由于焊件的结构形状、厚度及技术要求不同，其焊接接头的形式及坡口形式也不相同。
常用的坡口形式有I形坡口、V形坡口、X形坡口和U形坡口。
对各种接头的介绍：实物展示1.对接接头两焊件端面相对平行的接头称为对接接头，见图4-1。
对接接头是各种焊接结构中采用最多的一种接头形式。
有两种形式：（1）不开坡口的对接接头（I形坡口的对接接头）钢板厚度在6mm以下的焊件，一般不开坡口，为使焊接时达到一定的熔透深度，留有1~2 mm的根部间隙。
（2）开坡口的对接接头开坡口的主要目的是保证接头根部焊透，以便于清除熔渣，获得优质的焊接接头，而且坡口还可以调节焊缝的熔合比(即母材金属在焊缝中占的比例)。
2.T形接头讲解定义：一焊件之端面与另一焊件表面构成直角或近似直角的接头，称为T形接头。
教师展示焊接接头构件，学生专心听讲。
教师实物展示，演示。
学生实操。
引入新课，培养学习兴趣。
3.角接接头讲解定义：两焊件端面间构成大于30小于135夹角的接头，如图4-3所示。
4.搭接接头讲：两焊件部分重叠构成的接头称为搭搓接头如图4-4所示。
二、坡口的选择原则讲：坡口的选择有什么要求？考虑那方面的因素？⑴保证焊件焊透;⑵坡口的形状容易加工;⑶尽可能节省焊接材料,提高生产率;⑷焊接后焊件变形尽可能小。
三、焊缝形式讲解：焊缝是构成焊接接头的主体部分,焊缝按不同的分类方法可有以下几种划分:1.按焊缝的空间位置分类,有平焊缝、立焊缝、横焊缝及仰焊缝四种形式。
2.按焊缝的结构形式分类，有对接焊缝、角焊缝及塞焊缝三种形式。
焊接技术第4讲
第四讲焊接接头的金属组织和性能焊接接头组成=(焊缝+熔合区+热影响区)
1. 焊缝的组织和性能
焊缝是由熔池金属结晶形成的焊件结合部分。
焊缝金属的结晶是从熔池底壁开始的，由于结晶时各个方向冷却速度不同，因而形成的晶粒是柱状晶，柱状晶粒的生长方向与最大冷却方向相反，垂直于熔池底壁。
焊缝金属的力学性能可高于母材金属。
思考：
为什么焊缝金属的力学性能可高于母材金属？
2.熔合区（半熔化区）
是焊接接头中焊缝与母材交接的过渡区，也叫半熔化区。
组织不均匀（铸态组织+过热组织），性能差，是焊接接头的薄弱环节之一。
3.热影响区的组织和性能
在焊接热作用下，焊缝两侧处于固态的母材发生组织和性能变化的区域，称为焊接热影响区。
按组织变化特征，可分为过热区、正火区和部分相变区。
4. 改善焊接接头组织性能的方法
正确选择焊接工艺方法、焊后热处理。
思考：哪一种热处理工艺可改善焊接接头组织性能？（） A、淬火；B、正火；C、退火；D、回火
下一讲我们将学习焊接应力与变形。
下节预告。
焊接金相组织
第四章焊接接头组织性能分析焊接过程是个局部快速加热到高温并随后冷却的过程，整个焊件的温度随时间和空间急剧变化，易形成在时间和空间域内梯度都很大的不均匀温度场，温度场的分布决定着焊缝区和热影响区的范围，对焊接接头的质量有着直接影响。
由于焊接过程中的特殊传热过程，焊接所连接的材料上距离热源的远近不同，其组织和性能也各有差异。
通常将受到焊接热作用后组织和性能相对于基材发生改变的区域称为焊接接头。
焊接接头不仅包括结合区，也包括其周围区域。
4.1焊接冶金基础焊接时，焊件或同焊接材料被加热到高温而熔化，冷却后形成的结合部分叫做焊缝。
焊件材料称为母材。
由于局部加热，焊缝邻近区域的母材势必会因热量的传导而受影响。
母材因受热的影响（但未熔化）而发生组织与力学性能变化的区域叫热影响区。
焊缝与热影响区的交界线叫做熔合线或熔合区，实际为具有一定尺寸的过渡区，常称为熔合区。
对于焊接结构件来说，其安全性主要取决于焊接接头，特别是焊接热影响区的组织和性能。
焊缝、热影响区与熔合区共同构成焊接接头，如图1－1所示。
图1－1 焊接接头示意图在焊接过程中，随着温度的变化，焊缝区要发生熔化、化学反应、凝固及固态相变一系列过程；热影响区则会发生组织变化。
这些变化总称为焊接冶金过程。
冶金过程将决定焊缝的成分和接头的组织以及某些缺陷的形成，从而决定了焊接接头的质量。
下面就介绍一下焊接冶金的基本知识与基本规律。
4.1.1. 焊接传热过程的特点在焊接过程中，被焊金属由于热的输入和传播，而经历加热、熔化（或达到热塑性状态）和随后的凝固及连续冷却过程，称之为焊接热过程。
凡是通过局部加热来达到连接金属的焊接方法，不论是熔焊或固态焊接（如电阻焊接、摩擦焊），由于其加热的瞬时性和局部性使得焊缝附近的母材都经受了一种特殊热循环的作用。
其特点为升温速度快，冷却速度快；焊接加热的另一个特点为热场分步极不均匀，紧靠焊缝的高温区内接近熔点，远离焊缝的低温区内接近室温，这一加热特点也造成焊件的温度分布不均匀，并随时间而不断变化，参见图1－2。

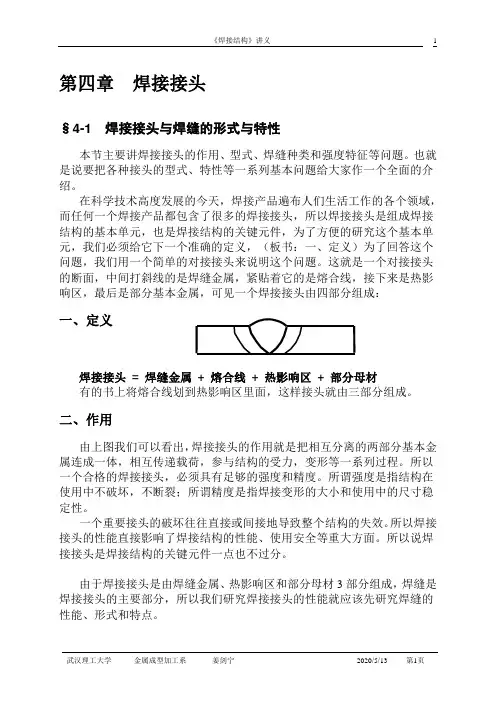

第4章 焊接接头
第四章焊接接头§4-1 焊接接头与焊缝的形式与特性本节主要讲焊接接头的作用、型式、焊缝种类和强度特征等问题。
也就是说要把各种接头的型式、特性等一系列基本问题给大家作一个全面的介绍。
在科学技术高度发展的今天，焊接产品遍布人们生活工作的各个领域，而任何一个焊接产品都包含了很多的焊接接头，所以焊接接头是组成焊接结构的基本单元，也是焊接结构的关键元件，为了方便的研究这个基本单元，我们必须给它下一个准确的定义，（板书：一、定义）为了回答这个问题，我们用一个简单的对接接头来说明这个问题。
这就是一个对接接头的断面，中间打斜线的是焊缝金属，紧贴着它的是熔合线，接下来是热影响区，最后是部分基本金属，可见一个焊接接头由四部分组成：一、定义焊接接头= 焊缝金属+ 熔合线+ 热影响区+ 部分母材有的书上将熔合线划到热影响区里面，这样接头就由三部分组成。
二、作用由上图我们可以看出，焊接接头的作用就是把相互分离的两部分基本金属连成一体，相互传递载荷，参与结构的受力，变形等一系列过程。
所以一个合格的焊接接头，必须具有足够的强度和精度。
所谓强度是指结构在使用中不破坏，不断裂；所谓精度是指焊接变形的大小和使用中的尺寸稳定性。
一个重要接头的破坏往往直接或间接地导致整个结构的失效。
所以焊接接头的性能直接影响了焊接结构的性能、使用安全等重大方面。
所以说焊接接头是焊接结构的关键元件一点也不过分。
由于焊接接头是由焊缝金属、热影响区和部分母材3部分组成，焊缝是焊接接头的主要部分，所以我们研究焊接接头的性能就应该先研究焊缝的性能、形式和特点。
三、焊缝的形式和特点焊缝是组成焊接接头的主体部分，对接焊缝和角焊缝是焊缝的两种基本型式 1、 对接焊缝1)、尺寸要素熔宽（B ）、熔深（H ）、加厚高（e ）， 叫焊缝形状系数（B/H ）2)、坡口形式一个合格的焊接接头必须具有足够的强度，为了保证足够的强度，一般要求焊缝熔透，而对于薄板结构又要求不焊穿，为了满足这些要求，就需要对焊接边缘进行一些加工，通常叫做开坡口，对接焊缝的坡口常用的有卷边坡口、平对坡口、V型坡口、X 型坡口、K 型坡口和U 型坡口……等，如图2-21所示。
焊接接头的组织和性能课件
搅拌摩擦焊是一种新型的固相焊接技术，具有低热输入、低变形、 无裂纹等优点，适用于铝合金、镁合金等轻质材料的焊接。
电子束焊接
电子束焊接具有高能量密度、深穿透、高精度等优点，适用于难熔金 属、复合材料等特殊材料的焊接。
高性能焊接接头的设计与制备
1 2
材料选择与匹配
根据材料的物理和化学性质，选择合适的母材和 填充材料，以提高焊接接头的性能。
实验研究
通过实验研究，测试焊接接头的 力学性能、耐腐蚀性能和疲劳性 能等，为实际应用提供依据。
THANKS。
04
环境因素对耐腐蚀性的 影响：如温度、湿度、 氧气浓度等。
04
焊接接头的影响因素
焊接工艺参数的影响
焊接电流
电流大小影响熔深和焊接速度。电流过大可能导致热影响 区扩大，焊接变形增大；电流过小则可能造成未熔合、未 焊透等缺陷。
电弧电压
电弧电压主要影响焊缝的宽度和余高。电压过高可能导致 焊缝宽而低，反之则窄而高。
焊接接头的无损检测技术
超声检测
利用超声波在材料中传播的特性，检测焊接接头 内部的缺陷和异常。
射线检测
通过X射线或γ射线的穿透和成像，检测焊接接头 内部的缺陷和异常。
磁粉检测
利用磁粉在磁场中的吸附特性，检测焊接接头表 面的裂纹和缺陷。
焊接接头的质量评估与改进
质量评估
根据无损检测和力学性能试验的结果，对焊接接头质量进行评估 ，确定是否满足设计要求和使用条件。
焊接工艺优化
通过调整焊接参数，如电流、电压、焊接速度等 ，优化焊接工艺，提高焊接接头的质量。
3
热处理与后处理
适当的热处理和后处理可以改善焊接接头的组织 和性能，进一步提高其力学性能和耐腐蚀性。
关于焊接接头的介绍
关于焊接接头的介绍焊接接头是指两个或两个以上零件要用焊接组合的接点。
或指两个或两个以上零件用焊接方法连接的接头，包括焊缝、熔合区和热影响区。
一、焊接接头的形式焊接接头的形式一般按照被焊接两金属件的相互结构位置来分类。
主要有以下四种：对接接头、T型接头、角接接头和搭接接头。
1、对接接头是最常见最合理的接头形式。
两焊件面相对平行的接头称为对接接头，是现在焊接结构中采用最多的一种接头形式。
根据焊件厚度、焊接方法和坡口准备等条件，对接接头可分为不开坡口的对接接头和开坡口的对接接头两种。
（1）不开坡口的对接接头当钢板厚度在6mm以下时，一般可不开坡口，只留有1-2mm的装配间隙。
但这并不是绝对的，在重要的焊接结构中，当工件厚度大于3mm时，即要求开坡口。
（2）开坡口的对接接头开坡口就是用机械，火焰或电弧等方法将焊接处加工成一定的几何形状（坡口）再进行焊接的接头。
开坡口的目的是为了保证电弧能伸到接头根部，使接头根部焊透和便于清除熔渣，获得良好的焊缝成形。
而且坡口能起到调节焊缝金属中母材和填充金属比例的作用。
钝边（焊件开坡口时，沿焊件厚度方向留有端面部分）是为了保证接头根部焊透。
● V形坡口钢板厚度超过7mm时，一般采用V形坡口。
V形坡口的形式有：不带钝边的V形坡口，带钝边的V形坡口，单边钝边V形坡口及单边坡口4种。
V形坡口的特点是加工容易，但焊后角变形较大。
● Χ形坡口钢板厚度超过12mm时要采用Χ形坡口，也称为双面V形超口，Χ形坡口与V形坡口相比较能减少焊着金属量约1/2。
焊后变形和产生的内应力也较小，因此，这种坡口多用于大厚度及要求控制焊接变形量的结构中。
● U形坡口U形坡口有单面，单边U形坡口、双面U形坡口之分。
U形坡口当钢板最度为20—60mm时，采用单边U形坡口。
当板厚度为40—60mm时，采用双面U形坡口。
U形坡口的特点是填充金属量少，焊件变形小，焊缝金属中母材金属占的比例也小，但这种坡口加工较难，一般应用在较重要的焊接结构中。
04-1 焊接接头
§4-2 焊接接头的工作应力分布和工作性能
一、应力集中的定义
影响应力集中的因素 1. 工艺缺陷 2. 焊缝外形不合理 3. 接头设计不合理
KT
max av
二、电弧焊接头的工作应
㈢搭接接头
1.正面角焊缝的工作应力分布
正面搭接焊缝的弯曲变形
铆焊联合接头是不合理接头形式
铆焊联合结构的优点
1.刚度小 2.应力集中系数低 3.内应力低 4.止裂性好 5.减少工地焊接,保证质量
2.侧面角焊缝的工作应力分布
3.联合角焊缝搭接接头中的工作应力分布
4.盖板接头中的工作应力分布
三、接触焊接头的工作应力分布和工作性能
点焊接头
多排点焊接头排数多于三排是不合理的， 因为不能增加承载能力。
单排点焊缝焊点间距小，对降低应力集中有利； 但会使接头强度降低
正应力
四、铆焊联合接头与铆焊联合结构
1.强度和塑性
2.韧性
3.热塑变脆化
㈡焊缝金属的力学性能
㈢低强焊缝金属的力学性能
低组配-硬夹软 高组配-软夹硬
三、焊接接头的基本形式
㈠焊缝的基本形式 1.对接焊缝
2.角焊缝
㈡接头的基本形式
搭接接头: 开槽焊和塞焊
丁字(十字)接头
角接头
(三)焊缝及接头形式的表示方法
见书 P140……. 表4-1 ～表4-5
第四章 焊接接头
§4.1 焊接接头的一般性能
一、焊接接头的基本概念
1.定义： 在焊件需要连接的部位，用焊接的方法制 造而成的接头称之为焊接接头，一般简称为接头。 2.组成：焊缝金属、熔合区、热影响区、 母材 3. 影响接头性能的因素 （见图4-2）
（1）力学方面 （2）材质方面
焊接接头
焊接接头1、焊接接头：在焊件需连接的部位，用焊接方法制造而成的接头。
熔焊焊接接头应用最广。
2、熔焊焊接接头：是在高温移动热源局部加热、快速冷却下形成的。
分为焊缝金属、熔合区、热影响区、母材。
3、影响焊接接头性能因素：①力学方面因素（接头形状不连续性、焊接缺陷、残余应力、焊接变形）、②材质方面因素（焊接热循环引起的组织变化、焊接材料引起的焊缝化学成分变化、焊接过程中的热塑性变形循环产生的材质变化、焊后热处理引起的组织变化及矫正变形引起的加工硬化）。
4、热输入对焊缝金属的影响：①用较小的热输入进行单层焊时，由于冷却速率大，焊缝金属的组织细化，焊缝金属变硬，强度升高；②增加焊接热输入、提高曾间预热温度对高强度钢施焊，由于焊前增加预热，冷却减慢，焊缝金属组织比较粗大，因此强度和韧性明显下降。
5、焊缝形式：①对接焊缝（卷边、平对接）；②角焊缝（平角焊缝、凹~、凸~、不等腰~）。
6、对接焊缝坡口形式：V形、U形、X形、K形。
目的：为了焊透金属，确保接头质量及经济性。
形式选择取决于板厚、焊接方法、工艺过程。
坡口选择考虑：①可焊到性或便于施焊；②降低焊接材料的消耗量；③坡口易加工；④减小或控制焊接变形。
角度：60°左右。
7、接头形式：对接接头、搭接接头、丁字接头、角接头。
8、对接接头：两焊件表面构成大于或等于135°、小于或等于180°夹角，即两板件相对端面焊接而形成的接头。
从力学角度看是比较理想的接头形式，应用广泛。
9、搭接接头：两板件部分重叠起来进行焊接所形成的接头。
应力分布极不均匀，疲劳强度较低，不是最理想的接头形式，但焊前准备和装配工作比对接接头简单的多，横向收缩量也较小，在受力较小的焊接结构中应用叫广。
10、T形接头：将相互垂直的被连接件用角焊缝连接起来的接头。
是典型的电弧焊接头，能承受各种方向的力和力矩。
避免采用单面角焊缝，因其根部有很深的缺口，承受能力很低。
11、角接接头：两板件端面构成为直角的焊接接头。
焊接接头名词解释
焊接接头名词解释焊接接头是指在金属物体上，使用各种热焊接和冷焊接技术，将两个或几个金属部件组装在一起的结构。
焊接接头也可以用于将金属与非金属物体连接起来，例如纸和塑料。
焊接接头的种类繁多，其中包括搭接、拉接、滚接、穿接、折接、压接和粘接等。
1、搭接：搭接是指利用金属片的重叠和压缩，使焊缝紧密贴合，以实现焊接连接的一种焊接方法。
搭接可以实现结构强度高、密封性能良好、通风性能良好和热收缩性能好的焊接接头。
2、拉接：拉接是指金属片的一端固定，另一端拉伸，形成拉伸焊缝，然后压紧，以实现焊接连接的一种焊接方法。
拉接可以实现结构强度高、密封性能良好、热收缩性能好的焊接接头。
3、滚接：滚接是指将金属片通过滚筒滚动形成焊缝，以实现焊接连接的一种焊接方法。
滚接可以实现结构强度高、密封性能良好、热收缩性能好的焊接接头。
4、穿接：穿接是指将金属片通过一定温度和压力将其穿入另一片金属片，形成一个连接焊缝，以实现焊接连接的一种焊接方法。
穿接可以实现结构强度高、密封性能良好、热收缩性能好的焊接接头。
5、折接：折接是指将金属片的一端折叠，形成焊缝，以实现焊接连接的一种焊接方法。
折接可以实现结构强度高、密封性能良好、热收缩性能好的焊接接头。
6、压接：压接是指将金属片的两端用螺钉或螺栓固定，然后压紧，以实现焊接连接的一种焊接方法。
压接可以实现结构强度高、密封性能良好、热收缩性能好的焊接接头。
7、粘接：粘接是指将金属片两端的表面用接头胶粘合，以实现焊接连接的一种焊接方法。
粘接可以实现结构强度高、密封性能良好、热收缩性能好的焊接接头。
以上就是焊接接头的名词解释，焊接接头是工程中重要的一部分，它可以将金属物体或非金属物体连接在一起，形成一个牢固的结构。
焊接接头的种类繁多，各种焊接方法可以实现结构强度高、密封性能良好、热收缩性能好的焊接接头。
焊接技术是一种重要的工艺，它可以用来制造金属零件或组装金属结构。
它的应用范围很广，可以用于制造航空、航天、汽车、机械、电子和电气等行业的零部件。
第四章焊接接头焊缝组织与性能介绍
1）Mn和Si对焊缝性能的影响
低碳钢和低合金钢焊缝中不可缺少的元素； 焊缝金属充分脱氧； 提高焊缝的抗拉强度（固溶强化）。
w(Mn)=0.8%～1.0%时，焊缝冲击吸收功最高
2) 熔池中的晶核长大 粗大的柱状晶 柱状晶生长的形态与焊接条件密切相关，如: 焊接 线能量、焊缝位置、熔池搅拌与振动等。
4.1.3 焊缝金属的化学成分不均匀性
冷速快，化学成分扩散不充分→偏析。 1）焊缝中的化学不均匀性 显微偏析 成分偏析 区域偏析 层状偏析 晶界、亚晶界、树枝晶之间 杂质等在焊缝中心区域聚集 结晶过程的周期性变化
2）Nb和V对焊缝韧性的影响 适量的Nb和V可以提高焊缝冲击韧性。改善组织， 得到细小的AF。 w(Nb)=0.03～0.04%，w(V) =0.05～0.10%时，焊缝 韧性良好。
形成难熔氮化物（NbN、VN），固定焊缝中的N， 韧性提高。
恰当的焊后热处理。强烈共格沉淀强化作用，强度大 幅度提高，韧性下降。
针状铁素体 Acicular Ferrite (AF)
FGF+P
2) 珠光体 没有什么变化。
P+F
粒P+AF
3) 贝氏体 对焊缝性能影响很复杂。
粒贝
羽状Bu+板M
4) 马氏体 有淬硬倾向的钢，焊后冷却时可能形成马氏体。 冷裂纹形成概率增大
M+MA
板条M与MA
4.3 焊缝性能的控制
4.3.1 焊缝金属的固溶强化和变质处理
1、从冷态开始到加热熔化，形成熔池的温度可达2000 ℃以上，母材又是冷态金属，两者温差巨大。并且随 热源的移动局部受热区也在不断移动，造成组织转变 差异和整个接头组织不均匀。 2、焊接熔池体积小，焊缝金属从熔化到凝固只有几秒钟 时间。在如此短时间内，冶金反应是不平衡的，使焊 缝金属的成分分布不均匀，有时区域偏析很大。 3、焊接过程中温度高，液体金属蒸发，化学元素烧损， 有些元素在焊缝金属和母材金属之间相互扩散，近缝 区各段所处的温度不同，冷却后焊接区的显微组织差 别极大。
第4章 焊接接头-第3讲
τM =
M
0.7 Kh 2 0.7 Kl0 (h + K ) + 6 M = FL = 30000 ×1000 N ⋅ mm = 3 ×107 N ⋅ mm
Q
② 若开坡口并焊透，其强度按对接 接头计算，焊缝金属截面等于母材 截面（F= D· h）,若不开坡口时， 按下式计算：
τM
3PL = 0.7 Kh 2
P τQ = 1.4 Kh
2 2 +τ Q ≤ [τ ′] τ合 = τM
丁字接头
例：一T型接头如图所示。已知焊缝金属的许用切 应力[τ′]=100MPa，试设计角焊缝的焊脚尺寸K。
• 电弧焊接头静载强度计算的一般表达式为: б≤[бˊ]或τ≤[τˊ] 式中б,τ为平均工作应力; [бˊ] [τˊ]为焊缝的许用应力.
2.可靠性设计方法
保证机械及零件满足给定的可靠性能指标的一种机械设 计方法，──运用概率论和数理统计的方法进行处理。
二、焊接接头强度计算的假设 • ① 残余应力对接头强度无影响； • ②焊趾处和余高等处应力集中对接头强度无 影响； • ③ 接头的工作应力是均布的，以平均应力计 算； 不计残余应力、焊接缺陷、应力集中的影响 ，认为工作应力分布是均匀的──避免复杂计 算。
P
搭接接头-受拉受压
A = 1920mm 2
[σ ] = 160 N / mm 2
[τ ′] = 100 N / mm 2
e = 28.3mm
[P] = A[σ ]
第4章-焊接接头
影响焊接接头性能的因素
• 焊接接头的机械性能决定于它的化学成分和组织。影响其化学 成分和焊接接头组织的因素，都影响焊接接头的性能。
焊接接头现状的不连续性、焊接缺陷、残余应 力和焊接变形。 焊接热循环引起的组织变化、热塑性变形引起 的材质变化、焊后热处理和矫正变形等。 (1)焊接材料 手工电弧焊的焊条，埋弧自动焊和气体 保护焊等用的焊丝，熔化后成为焊缝金属的组成部分， 直接影响焊缝金属化学成分。焊剂也会影响焊缝的化 学成分。 (2)焊接方法 不同焊接方法的热源，其温度高低和热 量集中程度不同。因此，热影响区的大小和焊接接头 组织粗细都不相同，接头的性能也就不同。不同焊接 方法，机械保护效果也不同。因此，焊缝金属纯净程 度，即有害杂质含量不同，焊缝的性能也会不同。 (3)焊接工艺 焊接时，为保证焊接质量而选定的诸物 理量(例如焊接电流、电弧电压、焊接速度、线能量 等)的总称，叫焊接工艺参数。
二、焊接接头的不均匀性及其力学行为
㈠热影响区的力学性能
1.强度和塑性
2.韧性
3.热塑变脆化
㈡焊缝金属的力学性能
㈢低强焊缝金属的力学性能
低组配-硬夹软 高组配-软夹硬
三、焊接接头的基本形式 ㈠焊缝的基本形式 1.对接焊缝
开坡口目的：
2.角焊缝
具 体 应 用
㈡接头的基本形式
对接接头
一、 焊接接头概述
• 用焊接方法连接的接头称为焊接接头。焊接接头包括 焊缝金属、熔合区、热影响区和母材组成。
• 在焊接发生熔化凝固的区域称为焊缝，它由熔化的母 材和填充金属组成。 • 而焊接时基体金属受热的影响(但未熔化)而发生金相 组织和力学性能变化的区域称为热影响区。 • 熔合区是焊接接头中焊缝金属与热影响区的交界处， 熔合区一彀很窄，宽度为0．1～0．4mm。
(完整word版)焊接接头的种类及接头型式
焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。
焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。
(一)对接接头两件表面构成大于或等于135°，小于或等于18焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。
焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。
(一)对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。
在各种焊接结构中它是采用最多的一种接头型式。
钢板厚度在6mm以下，除重要结构外，一般不开坡口。
厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—8所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。
图1—8 不同厚度板材的对接(a)单面削薄，(b)双面削薄表1-2(二)角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—9。
这种接头受力状况不太好，常用于不重要的结构中。
图1—9 角接接头(a)I形坡口；(b)带钝边单边V形坡口(三)T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—1 0。
图1—10 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—11。
图1—11 搭接接头(a)I形坡口，(b)圆孔内塞焊；(c)长孔内角焊搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—11。
I形坡口的搭接接头，一般用于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双面焊接。
这种接头用于不重要的结构中。
当遇到重叠部分的面积较大时，可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
400
27（－） （16Mn、09Mn2Si、
09Mn2V）等低合金钢重
要产品焊接
• 二.典型焊条的冶金性能分析
• 焊条的冶金性能主要是指脱氧、去氢、脱硫、 掺合金、抗气孔及抗裂纹的能力等。
• 1．钛钙型焊条的冶金性能 • （1）氧化和脱氧能力
• 铁的氧化、碳的氧化、锰脱氧、硅脱氧
• （2）合金化
• 保护 • 冶金处理 • 改善焊接工艺性能
• 药皮的分类：
• 稳弧剂 造渣剂 • 造气剂 脱氧剂 • 合金剂 增塑剂 • 黏结剂
• 二.对焊条的基本要求 • （1）满足接头的使用性能要求 • （2）满足焊接工艺性能要求
（3）自身具有好的内外质量 （4）低的制造成本
三.焊条的分类
1．按用途分类 2．熔渣性质分类 （1）酸性焊条 （2）碱性焊条 3．按药皮主要成分分类 4．按焊条性能特征分类
（2）对焊接部位难以清理干净的焊件，应选用氧化性强，对铁锈、氧化皮、油污不敏 感的酸性焊条
（3）对受条件限制不能翻转的焊件，有些焊缝处于非平焊位置，应选用全位置焊接用 的焊条
施工条件及设 备
（1）在没有直流电源，而焊接结构又要求必须使用低氢焊条的场合，应选用交直流两 用低氢焊条
（2）在狭小或通风条件差的场合，选用酸性焊条或低尘低毒焊条
• 低氢钠型焊条对气孔比较敏感。
• （6）抗裂纹能力
• 低氢钠型焊条抗热裂纹、冷裂纹能力都较强。
• 三.焊条的选用
选用依据
选用要点
力学性能和化 学成分
（1）对于普通结构钢，通常要求焊缝金属与母材等强度，应选用熔敷金属抗拉强度等 于或稍高于母材的焊条
（2）对于合金结构钢，主要要求焊缝金属力学性能与母材匹配，有时还要求合金成分 与母材相同或接近
• （3）焊芯的化学成分
• 焊芯的长度和直径也就是焊条的长度和和直径，是根 据焊芯材质、药皮组成、方便使用、材料利用和生产 效率等因素确定。
• 2．药皮
• 药皮又称涂料，是焊条中压涂在焊芯表面上的涂覆层。 它是由矿石、铁合金、纯金属、化工物料和有机物的粉 末混合均匀后粘结到焊芯上的。
• 药皮的作用：
• 填充金属或同时用来传导焊接电流。
• 2、分类
• 实心焊丝 药芯焊丝
• 二、实心钢焊丝 • 1．实心焊丝的牌号及其成分 • （1）钢焊丝的牌号及其化学成分
H 08 Mn2 Si A
高级优质[w(S)、w(P)均≤0.030％] w(Si)≤0.1％ w(Mn)约为2％ w(C)约0.08％ 焊接用实芯焊丝
第4章 焊接材料
第四章 焊接材料 • 4.1焊条 • 4.1.1 焊条组成、分类及型号 • 一.焊条的组成
• 焊条是涂有药皮的供焊条电弧焊用的熔化电极，它由药 皮和焊芯两部分组成。
图4－1 焊条的组成及部分名称
• 1．焊芯
• （1）作用
• （2）焊芯的规格尺寸
• 焊芯的长度和直径也就是焊条的长度和和直径，是根 据焊芯材质、药皮组成、方便使用、材料利用和生产 效率等因素确定。
四、焊条型号与牌号 的编制方法
1．焊条型号 2．焊条牌号
主 体结构 E×1 ×2 ×3 ×4
附加代号，需要时 可按 表 4－8标 注 表 示焊条药皮 类型及 焊接电流 种类，见表 4－7 表 示焊条的焊接位置，见表 4－6 表 示焊接系列,即熔敷 金属抗拉强度的最 小值,见表 4－6 表 示焊条
• 4.1.2焊条的主要性能、用途及其选用 • 一.焊条的主要性能和用途
• （2）气体保护焊用碳钢、低合金钢焊丝的型号 及化学成分
ER 55-D2-Ti
焊丝中含有Ti元素 焊丝成分分类代号 熔敷金属抗拉强度最低值为550MPa 表示气体保护电弧焊用的焊丝
• 三.药芯焊丝 • 1．药芯焊丝的特点 优点：
（1）对各种钢材的焊接，适用性强 （2）工艺性能好，焊缝成形美观 （3）熔敷速度快，生产效率高 （4）可用较大焊接电流进行全位置焊接。
• 不宜焊接含硫或碳较高的钢材或偏析严重的钢材。
• 2．低氢型焊条的冶金性能 • （1）脱氧
• 脱氧能力较强
• （2）合金化
• 熔敷金属中锰和硅的含量有较大幅度提高。
• （3）去氢
• 低氢型焊条熔敷金属中含扩散氢量是很低的
• （4）脱硫、脱磷
• 脱硫能力比钛钙型焊条强，熔敷金属的含硫量低于焊芯。
• （5）抗气孔能力
（2）接触腐蚀介质的焊条，应根据介质的性质及腐蚀特征选用不锈钢类焊条或其他耐 腐蚀焊条
（3）在高温或低温条件下工作的焊件，应选用相应的耐热钢和低温钢焊条
焊件的结构特 点和受力状态
（1）对结构形状复杂、刚性大及大厚度焊件，由于焊接过程中容易产生很大的应力， 容易使焊缝产生裂纹，应选用抗裂性能荷的低氢焊条
• 钛钙型焊条具有相当强的由熔渣向焊缝里过渡硅的能力， 保证焊缝所必须的硅。由于熔渣酸度大，氧化性强，故 锰的过渡系数很小。
• （3）去氢
• （4）脱硫、脱磷
• 必须严格限制药皮材料和焊芯中的硫、磷含量，才能把 硫、磷控制在规定数量以下。
• （5）抗气孔能力
• 钛钙型焊条抗气孔的能力较强。
• （6）抗裂纹能力
操作工艺性能
在满足产品性能要求的条件下，尽量选用工艺性能好的酸性焊条
经济效益
在满足使用性能和操作工艺性的条件下，尽量选用成本低、效率高的焊条
• 四.焊条的管理 • 1．仓库中的管理 • 2．施工中的管理 • 3．对存期长的焊条处理 • 4.2 焊丝与焊剂 • 4.2.1 焊丝 • 一、焊丝的作用与分类 • 1、作用
（3）在被焊结构刚性大、接头应力高、焊缝容易产生裂纹的不利情况下，可考虑选用 与母材强度低一级的焊条
（4）当母材中碳及硫、磷等元素的含量偏高时，焊缝容易产生裂纹，应选用抗裂性能 好的低氢焊条
焊件的使用性 能和工作条件要 求
（1）对于承受动载荷和冲击载荷的焊件，除满足强度要求外，主要应保证焊缝金属具 有较高的冲击韧度和塑性，可选用塑性荷韧性指标较高的低氢焊条
•
表4-10 典型结构钢焊条的主要性能及用途
型 牌号
号
J4 E4 22 303
药皮 类型
钛钙 型
电源 种类
主要力学性能（≥）
σb/ σS/ MPa MPa
δ5（%）
Akv/J
主要用途
交、直 420 330
流
焊接较重要的低碳钢 27（）
和同等强度的低合金钢
J5 E5 低氢 07 015 钠型
直流
22
用于中碳钢及Q235
