双桶洗衣机培训资料

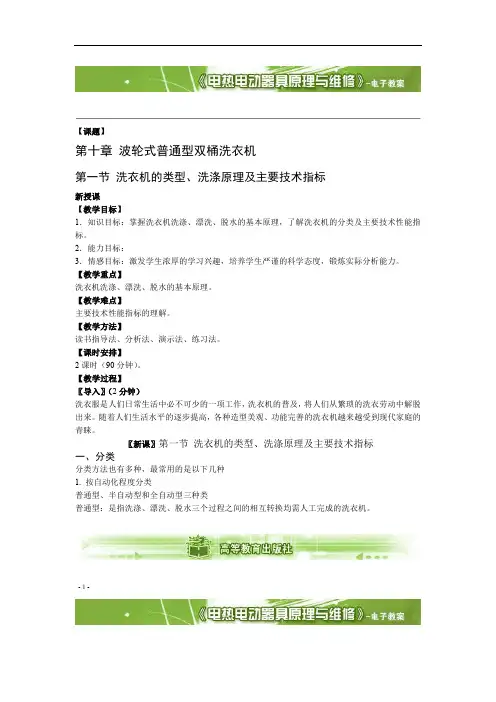

一、波轮洗衣机产品简介(一)洗衣机的诞生及发展第一台洗衣机诞生于十九世纪末的欧洲，是一台木质的人力驱动洗衣机，随着现代工业的高速发展，洗衣机的制造技术也发生了革命性的变化，先后出现了美洲的搅拌式洗衣机、欧洲的滚筒式洗衣机和亚洲的波轮式洗衣机，洗衣机制造技术在全球迅速普及，到二十世纪末全球洗衣机年销量超过5000万台。

中国的洗衣机生产开始于70年代，最早生产单桶洗衣机，进入80年代后，开始引进日本技术生产双桶洗衣机，80年代后期机械程控器控制的套桶全自动洗衣机出现了，90年代初，电脑控制的套桶全自动洗衣机逐渐走向市场，同期开始引进欧洲技术在国内生产滚筒洗衣机。

到90年代末，我国洗衣机年销量已超过1000万台，成为世界上最大的洗衣机生产国。

(二)洗衣机的基本概念和术语1）几个基本概念I、家用电动洗衣机利用电能驱动，依靠机械作用洗涤衣物的器具。

II、波轮式洗衣机被洗涤物浸没于洗涤水中，依靠波轮连续转动或波轮正反转动的方式进行洗涤的洗衣机。

波轮洗涤时转动时间大于等于15秒，停止时间为5秒的称涡卷式；转动时间小于15秒，停止时间小于5秒的称为新水流式。

III、滚筒式洗衣机被洗涤物放在滚筒内，部分浸在水中，依靠滚筒连续转动或定时正反向转动的方式进行洗涤的洗衣机。

IV、搅拌式洗衣机被洗涤物浸没于洗涤水中，依靠搅拌叶往复运动的方式进行洗涤的洗衣机。

V、普通洗衣机洗涤、漂洗、脱水各功能的动作需要手工转换的洗衣机。

VI、半自动洗衣机在洗涤、漂洗、脱水各功能之间，其中任意两个功能转换不用手工操作而能自动进行的洗衣机。

VII、全自动洗衣机同时具有洗涤、漂洗、脱水各功能，它们之间的转换不用手工操作而能自动进行的洗衣机。

VIII、额定洗涤容量一次可洗干燥状态标准洗涤物的最大质量，以千克为单位。

IX、额定脱水容量一次可脱水干燥状态标准洗涤物的最大质量，以千克为单位。

2）波轮式洗衣机的几个重要指标I、洗净比被测样机洗净率与参比样机洗净率之比。

波轮式洗衣机要求不小于0.7。

II、磨损率负载失去的质量与额定负载质量之比。

波轮式洗衣机涡卷式要求不大于0.18%，新水流式不大于0.15%。

III、脱水性能波轮式洗衣机要求脱水后含水率小于115%。

IV、噪声洗衣机洗涤、脱水时的声功率级噪声值均不得大于72dB（A计权）3）洗衣机型号定义洗衣机型号由洗衣机代号、自动化程度代号、洗涤方式代号、洗衣机规格代号、机型代号、系列扩展号组成。

格式如下：（S）双桶洗衣机结构形式代号机型代号洗衣机规格代号洗涤方式代号自动化程度代号洗衣机代号1、洗衣机代号用汉语拼音的第1个大写字母表示；X---表示洗衣机T----表示脱水机2、自动化程度代号用汉语拼音的第1个大写字母表示；P---表示普通洗衣机B----表示半自动洗衣机Q---表示全自动洗衣机3、洗涤方式代号：用汉语拼音的第1个大写字母表示；B---表示波轮洗衣机J----表示搅拌式洗衣机G——表示滚筒式洗衣机4、洗衣机规格代号：洗衣机规格代号在型号中以额定洗涤（或脱水）容量（KG）值乘以10表示。

5、机型代号：二、波轮双桶洗衣机的基本工作原理和主要结构（一）波轮洗衣机洗涤原理洗衣机的洗涤机理是由模拟人工手搓衣物的原理发展而来的，手工搓洗衣物时，衣物和衣物之间、衣物和搓板之间、衣物和手之间的摩擦力大小适宜，在洗涤液的作用下，将衣物上的污垢清洗干净。

洗衣机洗净衣物的过程也很相似，洗涤过程是在化学力和机械力的共同作用下完成的。

当波轮在电动机带动下做正反方向旋转时，洗涤液在洗衣桶内受到水平方向和垂直方向的两个作用力。

由于洗涤液与衣物之间的摩擦力和桶壁与衣物的摩擦，两个力的作用方向与大小均不断变化，从而产生水平和垂直运动着的两个涡流。

靠近波轮处的涡流较急，而四周桶壁涡流较平缓，它们的合成作用就形成了衣物在洗衣桶内的强烈翻滚，同时在衣物之间、衣物与桶壁之间产生了摩擦力与撞击力。

这样反复的机械运动，便产生了类似手工洗衣时的手搓、棒打的洗涤效果，从而达到洗净的目的。

（二）波轮洗衣机漂洗原理双桶洗衣机的漂洗过程可以在洗涤桶内进行，也可以在脱水桶内进行，漂洗方式主要有蓄水漂洗、溢流漂洗和喷淋漂洗。

对于普通双桶洗衣机，可以在洗涤桶内进行蓄水漂洗和溢流漂洗，在脱水桶内进行漂洗的方式是喷淋漂洗。

1、蓄水漂洗原理蓄水漂洗是指将洗涤物放入注满水的洗涤桶内，然后将定时器拧到3分钟至5分钟的位置，由波轮转动进行漂洗。

当第一次漂洗干净后，把衣物捞出，排除污水后，再注入清水，重复漂洗2-3次，即可完成蓄水漂洗工作程序。

其工作原理可参见波轮洗衣机的洗涤原理，只不过此时是靠多次更换清水，将衣物的洗涤剂及污垢漂清。

2、溢流漂洗（注水漂洗）原理溢流漂洗也称注水漂洗，是在洗衣桶内边注水边漂洗，即把洗衣桶内的水注到最高水位后，不再关闭自来水龙头，让水继续不断地流入洗涤桶内，边流边进行漂洗。

从衣物上冲刷下来的污垢，洗涤剂泡沫等，因为比水轻，总是会漂浮在水面上，持续不断地从溢水管口排出洗衣桶，清水再不断地进入，从而达到漂洗的目的。

溢流漂洗比蓄水漂洗的效果要好，水面上的一层污垢及洗涤泡沫等可以从高位溢水口溢出，这样漂洗的时间短，衣物漂洗干净，但耗水量大。

3、喷淋漂洗原理通过进水管进入淋水器的自来水，均匀地淋在桶内的衣物上部，并沿着衣物从上往下流动，所以淋到上部衣物的水多，淋到下部衣物的水少。

当脱水桶高速旋转时，衣物上的水便会穿过衣物，由内向外甩出。

在离心力的作用下，水沿脱水桶（内桶）的小孔被甩出。

（三）波轮洗衣机脱水原理双桶洗衣机的脱水系统，由脱水桶、脱水外桶（连体桶）、内盖、水封组成。

脱水外桶（连体桶）呈方型，固定不动，脱水桶呈圆形，在桶壁上有许多圆孔，工作时，脱水桶作高速旋转，靠离心力将吸附在衣物上的水分甩出桶外，起到脱水作用。

多数洗衣机采用离心式脱水方式，波轮洗衣机是垂直离心脱水式。

离心式脱水转速一般为500转/分-1500转/分，依靠离心力的作用能够将衣物内的水甩掉。

离心式脱水与人工手拧相比，具有含水率低、不损伤布料、脱水均匀、无皱纹等特点。

（四）双桶洗衣机四大组成部分的结构、原理与拆装双桶洗衣机虽然有许多种规格及型号，但为了完成洗涤、漂洗、脱水工作，主要是由洗涤部分、脱水部分、给排水部分、传动部分构成。

1 洗涤部分洗衣机的洗涤部分包括洗涤桶、波轮、减速器、水封和线屑收集系统。

这部分的功能是完成洗涤和蓄水漂洗（或溢水漂洗）任务。

(1)洗涤桶洗涤桶是盛放衣物和洗涤液并实现洗涤任务的容器，要求对酸碱有良好的抗腐蚀能力，并具有一定的强度和刚度。

洗涤桶的几何形状直接影响衣物的洗净度和磨损率。

平底的洗涤桶波轮水平放置，旋转时，液流上下翻滚可形成多方向水流，上下翻滚幅度大，相对衣物洗净度就高。

洗涤桶截面的形状大多采用近似方形的洗涤桶。

洗涤桶四周圆角半径R，通常设计都大于50mm。

其目的是在洗涤过程中多产生小水流，以增加衣物舒展伸长，提高洗涤的均匀性。

它们的外形如右图所示。

为了产生主体水流提高对衣物的冲刷效果，提高洗净比，在洗涤桶内相角还装有喷瀑插板，产生瀑布水流，进一步提高衣物的洗涤效果。

它们的外形如右下图所示。

为了过滤衣物因洗涤中磨损产生的线屑，洗涤桶内设置了线屑收集系统，通过波轮底部的叶筋搅动水流从溢水插板中向上流动，从滤屑网流出，将线屑等杂质滤出，提高衣物的洗净效果。

如左下图洗涤桶的材料采用聚丙烯塑料。

这类洗涤桶是和脱水外桶注塑成连体桶型。

塑料连体桶重量轻、强度高(承受100kg的静负荷不变形、不断裂)、绝缘性能好，且成本低、经久耐用(正常使用寿命达10年以上)，因此在洗衣机中被广泛应用。

(2) 波轮波轮是波轮式洗衣机实现洗涤的主要机械运动件。

波轮直径的大小、筋的高矮、转速的快慢、转停时间的长短及其安装位置等，对洗衣机的洗净度和磨损率都有很大的影响。

凸形波轮、凹形波轮洗衣机，波轮与洗涤液接触的表面积大，洗涤过程中波轮旋转方向变化加快，因而在洗涤过程中，形成了不同的水流，故称为新水流双桶洗衣机。

波轮一般使用增强聚丙烯塑料成型并在波轮轴孔中预埋一金属嵌件，以增强波轮轴孔的刚度和耐磨性。

对于具有线屑收集结构的洗衣机，波轮底部还设计有强制水流循环叶片，它与波轮连结成一个整体，叶片如同于一个离心水泵的叶轮。

波轮旋转时，叶轮驱动波轮下方的洗涤液旋转，洗涤液经循环水管被送到集水槽中，实现洗涤液中毛絮的过滤收集。

(3)减速器减速器的作用是支撑波轮、传递动力、完成洗涤任务。

减速器密封圈有良好的密封不漏水特性。

减速器与洗涤桶的密封是靠紧固螺钉、减速器密封圈有来实现的。

如右图所示。

(4)洗涤传动系统1)洗涤传动系统的拆卸①取下后盖板解开箱体内导线的捆扎线，使连接导线处于自由松弛状态。

②拆卸皮带。

用手慢慢转动皮带，同时用螺丝刀从风叶轮处向下撬动皮带（以风叶轮为支点），使皮带脱出风叶轮轮导槽，便可卸下皮带。

③拆卸风叶轮。

用专用的套筒扳手或活动扳手，卸下紧固风叶轮与电动机轴的螺钉和防松螺母，然后卸下电动机风叶轮，如图所示。

④拆卸减速器。

用专用套筒扳手或活动扳手，卸下连接减速器与洗涤桶的紧固螺钉。

双手握住大皮带轮的外缘向下拉，减速器即可卸下。

⑤卸下洗涤电动机。

用十字螺丝刀和活动扳手卸下固定洗涤电动机下端盖的3只螺丝钉，如图所示。

解开或拔下洗涤电动机的引出线连接头，取出洗涤电动机，同时取出洗涤电动机的减振垫。

2)洗涤传动系统的安装调整洗涤传动系统的安装按拆卸的反顺序进行。

安装电动机时，要将电机螺栓套上减振垫安装在底座安装孔内，电机螺栓可以在安装孔内前后移动，以调节皮带的松紧程度。

安装过程中，要注意检查传动皮带的松紧程度。

皮带松紧程度可凭以下经验来判断：用一个手指用力压皮带的一边的中间，如下图所示。

若皮带能向里位移10mm 左右，皮带松紧程度合适，否则为不合适。

2 脱水部分 脱水部分主要由脱水内桶、脱水外桶、脱水电动机、刹车机构、减振装置组成，如右图所示。

(1) 脱水外桶如右图所示，在双桶洗衣机中，脱水外桶一般都与洗涤桶连在一起。

脱水外桶的作用有两个：一是安放脱水内桶和安装水封、传动轴；二是盛接喷淋漂洗和脱水内桶工作时甩出的水，并通过外桶的排水口将之排出机外。

(2) 脱水内桶脱水内桶安放在脱水外桶内，它通过脱水轴、连轴器与脱水电动机轴相连接，如右图所示。

由图可见，脱水电动机是直接驱动脱水内桶的。

脱水轴通过水封与脱水外桶组成一个密封结构，其目的是防止脱水工作时，脱水外桶内的水通过脱水轴表面渗漏到箱内，导致脱水电动机受潮生锈或电动机电绝缘受破坏而损坏。

因此，水封漏水是双桶洗衣机的恶性故障，发现漏水应及时处理。

脱水内桶根据材料不同分为两种：一种是塑料桶；另一种是搪瓷桶。

它们都是长形圆筒，壁上布满均匀分布的排水孔。

桶底通过螺丝钉与脱水轴上的法兰盘紧固，或采用法兰盘预埋在脱水桶底内的方式紧固。
