给水排水工程CAD第15章鸿业市政管线
鸿业市政管线9.0设计操作流程教学文案
鸿业市政管线9.0设计操作流程鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。
鸿业市政管线软件的应用
鸿业市政管线软件的应用——以某市中环路为例很兴奋，也很激动，参加来到设计四所后的第一个大项目——中环路（二街-十六街）雨污水设计工程。
本段工程全长约4695米，本图设计自桩号15+560沿顺时针方向至十六街，桩号为15+560-16+926.39，0+00-2+900两段，全长约4266米。
雨水管线双排布置，管位为环路内外21米；污水由二街至四街段管位为环路外侧16米，四街至十六街管位为环路内侧16米。
本次设计工作于3月22日开始设计并4月1日圆满完成，由于这是第一次接触如此之大的项目，在满腔热情的同时缺乏对整个设计的把握，只是埋头干活，做了不少不无用之功。
趁此次工作结束的空隙，回想本次设计中碰到的一些问题，并做如下总结，希望在总结本次设计中的优点与不足后能对今后的工作有所帮助，迅速提高设计能力，为四所和市政院的发展略尽绵薄之力。
（1）由于和道路专业的沟通不够，在道路设计范围变化的同时，没能及时了解情况，直至所长审硫酸图时发现后才得以改正。
在以后的设计工作中，一定要注意沟通合作，这不是一个人的事情，而是一个团队在奋斗。
同时在本专业有变化后，要注意及时通知其他可能涉及的专业，为同事减少不必要的重复工作量。
如在本次设计中，为了给通讯专业一个可靠的纵断和平面，与多次沟通，让其不因为我的失误而增加工作量。
（2）作图习惯问题，第一次设计大项目，有点手忙脚乱的感觉。
很多问题顾此失彼，没能从大局上把握整个项目。
本次设计中，从技术上说，对我启发比较大，因为以前做的都是不算很长的工程，很多时候平面和纵断有修改时就直接用编辑命令直接改过来，而不是依靠鸿业软件去更改其属性。
但这次设计工程很长，约4700米，雨污水的检查井就好几百个，为了正确的给出井型，我是在纵断图中一个个去更改的，而且是每拉一次纵断，就得重新更改，且不利于工程量的统计。
浪费了很多时间，不可取。
在与刘哥的交流中，他告诉我，有个检查井编辑的命令，可以更改检查井的型号，以便软件记住其型号。
完整word版鸿业市政管线90设计操作流程
鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向）→退出即可5左向右任意一个方向点一下即可）→移动距离（如．6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）、标注位置13．标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。
农村污水设计 鸿业CAD操作步骤

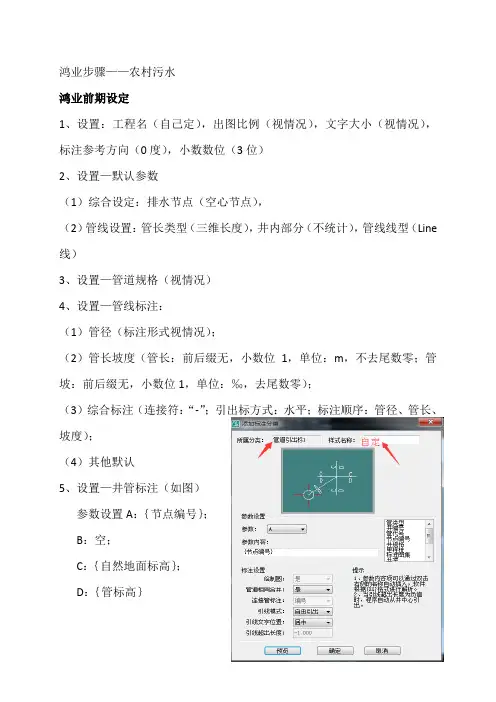

鸿业步骤——农村污水鸿业前期设定1、设置：工程名（自己定），出图比例（视情况），文字大小（视情况），标注参考方向（0度），小数数位（3位）2、设置—默认参数（1）综合设定：排水节点（空心节点），（2）管线设置：管长类型（三维长度），井内部分（不统计），管线线型（Line 线）3、设置—管道规格（视情况）4、设置—管线标注：（1）管径（标注形式视情况）；（2）管长坡度（管长：前后缀无，小数位1，单位：m，不去尾数零；管坡：前后缀无，小数位1，单位：‰，去尾数零）；（3）综合标注（连接符：“-”；引出标方式：水平；标注顺序：管径、管长、坡度）；（4）其他默认5、设置—井管标注（如图）参数设置A：｛节点编号｝；B：空；C：｛自然地面标高｝；D：｛管标高｝6、设置—纵断表头—排水（如图）7、设置—纵断标注鸿业做农村污水排水1、设置：工程名（自己定），出图比例，文字大小，小数数位（3位）2、处理地形文件、地形标高数据。
地形新建图层，颜色8号色（标志性地名、建筑名等白色）；标高数据新建另一个图层，颜色8号色；3、更改字体样式。
将地形图所有文字的字体全部改成字体样式“字体名romans.shx，使用大字体0hzk.shx，宽度比例0.7~0.8”4、平面上布置污水管位置。
新建图层，在该图层上进行布置污水管（用直线），事先将直线各端点作为井位置，后期软件会自动生成井。
5、定义污水管。
污水—平面管线—定义污水管，选择‘第4步’中布置的管线。
6、定义污水管管径与坡度。
污水—定义管径，定义每根污水管的管径；污水—定义坡度，定义每根污水管的坡度（用该管径的最小坡度定义）7、定地形标高。
“（1）可做可不做，具体视情况；（2）必须做。
”（1）平面—设计地形—设计离散点—文本定义，选择‘第1步’中的地形标高数据任意一个，确定，全选地形标高数据，确定，不改变图层。
（2）平面—自然地形—自然离散点—文本定义，选择‘第1步’中的地形标高数据任意一个，确定，全选地形标高数据，确定，不改变图层。
鸿业管线的基础知识
管道接口：焊接、法兰连接、热熔、粘接、承插、……
标高特点：
直埋重力管（雨水、污水）：管内底标高
直埋压力管（给水、热力、燃气）：管中心标高
明渠、浅沟、盖板沟：内底标高
电力电信管块：外底标高
电力电信排管：外底标高
标高相关概念：
管顶覆土：管道位置处的地面标高减去管道外顶标高
上
) (prong
下
))
在市政管线中，有公用函数可以采用。
(setq fsbz_bzyx (car (gx_jdxdfs_cal ang_wz ang_yx)) )
fsbz_bzyx-----标注位置方向标志----"ZS" "ZX" "YS" "YX"
管线相关的基本概念
一、管道的敷设方式和管道间连接
节点连接管最低标高：与节点相连接的所有管道的标高最小值，一般在井管标注时用。
井深---井盖标高-井底标高
七、井管定位
1、坐标：大地测量坐标、施工坐标
2、桩号：道路桩号、管道里程桩
3、相对尺寸标注
八、标准图集在设计中的应用
1、标准图集的地域性和适用性：国标、地区标，一般土质、湿陷性黄土，砖砌、混凝土，……
二、几种常用的图形表现形式
总平面图、局部大样图（详图）、剖面图、轴测图、原理图、纵断面图、横断面图
1、总平面图
2、局部大样图
3、剖面图
4、轴测图
5、纵断面图
三、一套图纸的构成
室外给排水或市政管线：
图纸目录、图例表、材料表、设计说明、平面图、纵断面图、给水节点详图、管道土石方表、基础详图、接口详图、支墩详图、……
鸿业管线绘图工作步骤总结
一、设计前的准备工作：1. 新建图纸：采用acadiso.dwt（不用acad.dwt）新建图纸模型，参照地形图DXF。
（确认图中一个绘图单位代表1m，否则用scale命令进行缩放。
）2. 设置：工程名、出图比例、文字大小、文字字型。
3. 调整坐标：【平面→坐标网格→两点定坐标】利用两个已知工程坐标点，使其计算机坐标点与之对应。
（注意：x坐标代表纵坐标，y坐标代表横坐标。
）4. 道路中心线：【平面→路边线生成中心线→断中心线】或【平面→定义道路中间线→断中心线】。
（断中心线是软件操作说明推荐操作）5. 道路桩号标注：【平面→道路桩号→桩号标注设置→定义桩号→自动生成道路桩号】（注意：当进行桩号标注设置时，若CAD崩溃，重启电脑。
）6. 道路中心设计标高：由道路专业提供或者由道路纵断面图获取，保存为.bgs 文件。
（道路设计标高文件中桩号范围要大于等于实际道路桩号范围）二、给水管线设计（鸿业管线软件绘制）1. 给水管布置：【偏移路边线→给水→定义给水管】。
有支管的，同理绘制。
一般间隔120-150m可预留支管。
2. 节点编号：对主管上的给水节点进行编号【给水→节点编号→主节点编号】。
3. 布置井类：【给水→布置井类】根据道路纵断面图，按需添加阀门井、消火栓、排气井、排泥井等。
（阀门井：始终点、分叉处；消火栓：间距不大于120m，距路边不大于2m；排气井：管线最高处；排泥井：管线最低处。
）4. 井类编号：【给水→节点编号→主节点编号】选择包含井类的管段，输入新编号。
（注意后续软件提示选择。
）5. 定井地面标高：【给水→定井地面标高】框选给水管道，根据软件提示完成设置。
其中高差Δ由计算确定，也可忽略。
6. 定管径：【给水→定义管径】，管径由计算确定，或根据规划、经验等。
7. 定埋深：【给水→定管埋深】，根据规划确定管道埋深和覆土等。
8. 节点和管道标注：【标注（给）→标线中管径/标注井管】。
9. 生成管道纵断面：【给断面→选择断面】，生成断面图。
鸿业市政管线软件常见问题与解答(20121031)
目录一、软件安装问题 (2)二、给排水管线 (3)三、管网平差 (11)四、管线综合 (13)五、其他 (13)一、软件安装问题1.软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。
默认的是试用版，根据软件版本类型选择单机或网络。
鸿业市政管线9.0版本之后，在鸿业菜单【帮助】【关于SZGX】中可以进行试用版、单机版及网络版之间的切换，选择完成后重启软件即可。
2.打开管线软件进入的是CAD而不是市政管线软件，如何解决？答：可以这样判断：①使用Alt+X 快捷键，看能不能调出管线的菜单栏。
②若使用快捷键调不出菜单，打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。
③打开CAD的options，点击“配置”，将“未命名配置”置为当前，然后点击软件的配置文件后，点击右侧删除按钮，确定退出后重新进入软件。
若此时打开软件还是没有市政管线菜单的话，按照第5个问题处理。
3.软件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。
中文版下载地址：.microsoft./downloads/details.aspx?FamilyID=28494391-052b-42ff-9674-f752bdca95 82&DisplayLang=zh-cn。
或者关闭防火墙，重新安装软件。
4.进入管线软件CAD命令行提示：“找不到图层|GPSCOMMON| 找不到图层|LAYER|…”，如何解决？答：这种情况是因为cad病毒造成的。
一般的杀毒软件杀不出来CAD病毒，所以可按照下列方法并用：①使用鸿业上的CAD专杀工具下载后杀毒，地址：/down/show.php?id=65；②搜索CAD病毒文件名称（已发现的有acad.lsp和appacad.lsp、acaddoc.lsp，另外已知的可以添加一并作为搜索对象）整机搜索后删除。
给水管线设计总结(鸿业市政管线)
利用鸿业市政管线软件做给水工程设计的几点总结(LXP)市政管线的给水设计一般步骤主要包括设置工程名,管线平面设计,标高设计,平面标注,纵断面图和节点祥图设计几个部分.1平面设计即主要完成给水管线的平面布线,主要有以下几个方面(1)布置管线,这方面,我个人的经验是, 尽量利用该软件提供的道路绘制命令重新定原有道路,并定义道路桩号,(注意其命名在后续的标高定义中要用到)根据设计要求确定阀门井和消火栓井的平面位置, 再利用道路边线的偏移准确定位.采用定义给水管道命令,在弹出的给水管道设计文本框中选择管代号和管材,再根据命令行提示选择连线方式便可快速完成给水管线的布置.(2)管线节点位置核定后,即可点取布置井类命令向管线上布置阀门井,室外消火栓等检查井,(注意布置时启用端点铺捉) 布置过程中,根据设计要求在相关命令行提示下选择布置.如命令行提示`图形标志处管线是否设置阀门`如果设计中要求,则选Y ,程序据此可初选检查井规格.由于会出现非标准图的情况,检查井规格的最终定型,则是由该井所设的节点管件和设计规范决定,要采用检查井编辑功能重新修改输入该井的标准图号和规格.(3)采用给水菜单中的定义管径命令,选择管道规格一致的管道,即可方便地为所选管段定义管径规格,若在选择管道规格文本框中没有所要求的规格,则须在设置菜单中的管道规格管理中添加相应的公称直径等参数后存盘设置.(4)管线整理命令专用来编辑整理所要修改位置的管线.(5) 节点编号, 根据管线形式采用具体的编号方式,对于枝状管网,采用枝状网成组编号,程序将自动搜索连续的各检查井和节点,并快速统一编号,若想将不同类检查井区分开来,则采用逐个编号方式逐个为检查井编号。
2管线标高设计即定义节点地面标高和管线标高, 该软件中节点地面标高的确定有多种方式,各标高定义方式也可据其字面意思得知,其中,较为严格的定标高方式应为路标高计算,即根据道路中心地面标高及其到管线处的高差或横坡等参数定义节点地面标高的方式,其具体步骤如下:利用测绘单位提供的道路纵断面图或标高文件,选用自然地面标高文件菜单项中测量图提取命令,将图面文件转换为与道路桩号相对应的路面标高bgz文件,文件的保存命名要与对应的道路桩号一致,再利用自然标高文件转设计标高文件,将文件转化为bgs设计标高文件.点取桩号和标高文件关联,使道路与其路面标高建立起联系.点取定节点地面标高命令,选取路标高计算,根据命令行提示,选择参考桩号线,即其旁侧布设管线的道路桩号线, 程序将自动检查该桩号线是否关联过道路设计标高文件,并弹出该工程名下的标高文件,选择其对应的标高文件,再选取管线上的相应节点,输入所需参数(如道路横破等),即可为相应节点定义上地面标高.（注意：在利用道路标高定节点标高时,设计标高文件的起点和终点不能在竖曲线范围内，如果设计中桩号线的起点和终点刚好在竖曲线范围内，如道路中心线的起点和终点处有路弧.须将桩号线向两端进行延长。
鸿业市政管线9.0软件说明书目录
目录前言 (1)新增加功能 (3)第 1 章软件使用环境及安装配置说明 (6)1.1 使用 (6)1.1.1 硬件环境 (6)1.1.2 软件环境 (9)1.2 软件构成 (10)1.3 软件包安装 (11)1.3.1 市政管线软件安装 (11)1.4 加密锁的安装 (16)1.4.1 网络锁驱动程序的安装 (16)1.4.2 单机锁驱动程序的安装 (22)第 2 章软件使用入门 (27)2.1 软件菜单的使用 (27)2.1.1 菜单的构成 (27)2.1.2 菜单的调出 (27)2.1.3 管线菜单的使用 (28)2.2 软件的工作流程 (29)2.2.1 软件工作图形的确定 (29)2.2.2 给排水管道和给排水节点的约定 (30)2.2.3 总体工作流程 (30)2.2.4 道路地形图绘制处理流程 (30)2.2.4.1 图形大小调整 (30)2.2.4.2 自然地形识别 (30)2.2.4.3 定义道路桩号 (30)2.2.4.4 建立道路中心线自然或设计标高文件 (31)2.2.5 给水管线设计 (31)2.2.6 污水、雨水设计 (31)2.2.7 给水管网平差 (32)2.2.8 管线综合 (32)2.2.9 标注自动更新 (33)2.2.10 UCS支持 (33)第 3 章设置 (34)3.1 工程设置 (34)3.1.1 设置工程名 GCM (34)3.1.2 新建工程名 (35)3.1.3 选择已有工程 (35)3.1.4 拷贝工程名 (36)3.1.5 删除工程名 (36)3.2 绘图设置 (36)3.2.1 出图比例 TZBL (36)3.2.2 文字大小 TXTH (37)3.2.3 标注参考方向 BZCZ (37)3.2.4 管道平接方式 PSBGFS (37)3.2.5 标注小数位 ZHBZWS (38)3.2.6 设城市冻土 SETCITYDT (38)3.3 图框 (38)3.3.1 图框绘制 HZTK (38)3.3.2 图块式图框 BLKBORDER (39)3.3.3 图签填写 TQ (40)3.3.4 图框设置 TKZHSZ (42)3.3.4.1 修改图签 (43)3.3.4.2 修改会签栏 (43)3.3.4.3 其它修改 (43)3.4 命令管理 MLGL (43)3.5 默认参数 MRSZGL (44)3.6 管道规格 (46)3.6.1 管材规格管理 GCGG (46)3.6.2 管材规格的添加、删除、修改 (47)3.6.3 添加管材 (48)3.7 管线标注 GXBZSZ (48)3.7.1 管径标注设置 (48)3.7.2 管长、坡度 (50)3.7.3 综合标注 (50)3.7.4 标高标注 (51)3.7.5 节点标注设置 (53)3.7.6 成组标注设置 (53)3.8 井管标注 JGBZSZ (54)3.9 表头设置 (58)3.9.1 纵断表头 ZDBT (58)3.9.2 纵断标注 ZDBZSZ (60)3.9.3 图纸目录设置 MLSZ (63)3.9.3.1 调整表头栏顺序 (64)3.9.3.2 删除一行 (64)3.9.3.3 增加一行 (65)3.9.3.4 修改栏名称 (65)3.9.3.5 修改列间距 (65)3.9.3.6 修改文字书写方式 (65)3.9.3.7 修改表格参数 (65)3.9.3.8 填表方向设定 (66)3.9.3.9 预览 (66)3.9.3.10 保存设置参数及更新图块 (66)3.10 表类设置 BGSZ (66)3.11 井表设置 JBSZ (69)3.12 管道高程表设置 SZGCB (71)3.13 施工说明 SGSM (72)3.14 编组开关 GOF (73)3.15 停止命令外闪烁 TZSS NIL (73)第 4 章平面和地形 (74)4.1 缩小总图 SXZT (74)4.2 坐标网格 (74)4.2.1 两点定义坐标 PMLDZB (74)4.2.2 点方向定义坐标 PMDFXZB (75)4.2.3 绘坐标网络 PMZBWG (76)4.3 指北针 ZBZ (77)4.4 风玫瑰 FMG (78)4.5 定义道路中心线 DZHX (78)4.6 道路边线生成道路中心线 ZDCJLZXX (78)4.7 管线生成道路中心线 PIPE2LZXX (78)4.8 断中心线 DZXX (79)4.9 道路桩号 (79)4.9.1 定义桩号 PMDYZH (79)4.9.2 取消桩号 PMXGZH (80)4.9.3 桩号标注设置 PMZHSZ (80)4.9.4 自动标注桩号 PMZDBZ (81)4.9.5 输入标注桩号 PMSRBZ (81)4.9.6 点取标注桩号 PMDQBZ (81)4.10 道路中心设计标高 DLBG (81)4.11 桩号和标高文件关联 DLBGWJ (82)4.12 桩号和综合标高文件关联 ZHGBGL (82)4.13 延长桩号 YCZH (83)4.14 管线桩号 (83)4.15 根据综合标高文件任意点查询 CXBG (83)4.16 布置道路辅助线 DLZZD (83)4.17 删除道路辅助线 DELFZX (83)4.18 设计和自然地形的输入 (84)4.18.1 自然等高线 DXZRDGX (84)4.18.2 自然标高离散点 DXZRLSD (86)4.19 自然地形录入实例 (88)4.19.1 自然等高线的转化 (89)4.19.2 离散点的转化 (90)4.20 自然标高文件建立 (92)4.20.1 测量图提取 ZDZRBG_CLT (92)4.20.2 新版测量图提取 ZDZRBG_CLT_EX (93)4.20.3 逐桩输入 ZRBGZ (94)4.20.4 地图提标高 DXTBGZ (94)4.21 标高文件转换 BGZH (95)4.22 提取辅助施设 TQSS (97)4.23 道路绘制 (97)4.23.1 自动定线 PMZDDX (97)4.23.2 倒角设置 PMDJSZ (98)4.23.3 道路绘制 PMHZDL (98)4.23.4 缓和曲线 PMHHQX (99)4.24 道路编辑 (100)4.24.1 道路延伸 BJDLYS (100)4.24.2 道路删除 BJDLSC (101)4.24.3 交互倒角 BJDLDJ (101)4.24.4 改转弯弧 BJZWBJ (101)4.24.5 交叉处理 BJZWBJ (101)4.24.6 环形交叉 BJZWBJ (101)4.24.7 改缘石 R BJDHBJ (102)4.24.8 切人行道 BJQRXD (102)4.24.9 交互切角 BJJHQJ (102)4.24.10 切角修改 BJQJXG (102)4.24.11 喇叭口 BJLBK (103)4.24.12 沿线绘绿化带 BJHLHD (103)4.24.13 自由绘绿化带 BJHLHD1 (103)4.24.14 自动断绿化带 BJZDDLHD (104)4.24.15 断绿化带 BJDLHD (104)4.24.16 割绿化带 BJGLHD (104)4.25 道路辅助设施 (104)4.25.1 公交车车港 BJCG (104)4.25.2 路边停车场 BJLBTCC (105)4.25.3 大型停车场 BJTCC (106)4.25.4 回车场 BJHCC (106)4.25.5 行人天桥 BJRXTQ (107)4.25.6 道路小桥 BJDLXQ (107)4.25.7 绘制涵洞倒虹管 BJHDHX (108)4.25.8 定义涵洞倒虹管 DYQH (109)4.25.9 出入口 BJCRK (109)4.26 道路标注 (109)4.26.1 自动标道宽 BZLKZDBZ (110)4.26.2 交互标道宽 BZLKJHBZ (110)4.26.3 方位角标注 BZFWJBZ (110)4.26.4 标注道弧 BZDHBZ (110)4.26.5 切角标注 BZQJBZ (111)4.26.6 平曲线标注 BZPQXBZ (111)4.26.7 绘曲线交点 HHJD (111)第 5 章给水设计 (112)5.1 交互布管 BGSG (112)5.2 自动布管 ZBSZGX (115)5.3 参考线平行布管 YKSBX (116)5.4 定给水管 DYGSG (116)5.5 复制管线 JGXZHMIR (117)5.6 改管代号 GGDH (117)5.7 布置井类 GJCJ (117)5.8 定现状井管 DJSXZJG (119)5.9 成组删除检查井 DELJCJJ (119)5.10 自动布置消火栓 GS_DISP_XHS (119)5.11 自动布置排气井 GS_DISP_PQJ (121)5.12 自动布置排泥井 GS_DISP_PNJ (121)5.13 管线整理 GXZL (121)5.14 室内外管道连接 (123)5.14.1 定义入户水表 DEFRHSB (124)5.14.2 定义进出户管 DJCHG (124)5.14.3 布置进出户管标志 BJCHBZ (124)5.14.4 交互绘进出户管 GJHCHG (125)5.14.5 连接进出户管标志 GJCHBZLJ (125)5.14.6 连接进出户管 GJCHGLJ (125)5.14.7 修改进出户管参数 YJCHGG (126)5.15 节点编号 (126)5.15.1 给水节点自动编号 GJBH (126)5.15.2 主节点编号 GJBHZ (127)5.15.3 清除井编号 DELGSJBH (127)5.16 井地面标高 GJDM (127)5.17 井自然标高 GJDMZ (129)5.18 定义管径 GSZJ (130)5.19 综合定给排水标高 (130)5.20 定管埋深 GSGG (134)5.21 防护套管 GSTG (135)5.22 布置预埋管 JSYMG (135)5.23 覆土管径选管材 (138)5.24 编辑修改 (138)5.24.1 修改管径、管材 GSBJ (139)5.24.2 改井编号 GGJBH (140)5.24.3 改管埋深 GGSGG (140)5.24.4 局部调整 BGXZ (140)5.24.5 检查井编辑 JCJBJ (141)5.25 选择井类 XGSJ (141)5.26 材料汇总 GSSC (142)5.27 出系统图 CXTT (142)第 6 章给水断面 (143)6.1 路中桩断面 GS_DM_ZZ (143)6.2 管桩号断面 GS_DM_GD (144)6.3 选择断面 GS_DM_SEL (144)6.4 投影断面 GS_DM_TY (144)6.5 批量绘断面 GS_DM_BATCH (148)6.6 数据断面 GS_DATADM (149)6.7 插入变坡点 GS_DM_INSERT (152)6.8 删除变坡点 GS_DMDELWELL (153)6.9 断面编辑 GS_DMEDIT (153)6.10 标竖向转角 GS_DM_ANG (154)6.11 断面局部调整 GS_DM_LOCALEDIT (155)6.12 坡度编辑 DM_GSPDDEDIT (157)6.13 插入排泥井 GS_GSDMINSERT_PN (157)6.14 插入排气井 GS_GSDMINSERT_PQ (157)6.15 插入排气阀 GS_GSDMINSERT_PQF (158)6.16 自动插入排泥排气井 GS_AUTOINST_WELL (158)6.17 支管编辑 DM_SUBGDEDIT (158)6.18 断面返回平面 GS_DMUPPM (159)6.19 编辑设计地面线 GS_DM_SJBG (159)6.20 设计地面线返回文件 GS_DM_SJBGTOFILE (161)6.21 标地面线 DM_DIMDMX (161)6.22 老版纵断面图 (161)6.22.1 投影断面 GTYDM (162)6.22.2 路中桩断面 GZZDM (162)6.22.3 管桩号断面 GGZZDM (162)6.22.4 选择断面 GXZDM (163)6.22.5 数据断面 GSJDM (163)6.22.6 标地面线 BDMX (165)6.22.7 改标注标高 GBG (165)6.22.8 标高算埋深 GDMS (166)6.23 给水横断 (167)6.23.1 道路横剖 DLHP (167)6.23.2 立面树 LMTREE (168)6.23.3 路灯 DWLD (169)6.23.4 横剖标高 HPBG (170)第 7 章节点图 (172)7.1 选择节点图 GXJBJDT (172)7.2 整体节点图 GXJDT (177)7.3 平面管件 GSGJ (177)7.3.1 选择已有管件连接布置 (178)7.3.2 管件布置界面按钮说明 (179)7.4 绘制节点管线和轴侧管件 (180)7.4.1 节点管线 JDGX (181)7.4.2 轴侧管件 ZCGJ (181)7.5 自动标名称 GFJBZ (182)7.6 交互标名称 JGFJBZ (183)7.7 定管件材料 GJCL (184)7.8 管件汇总 GJSC (184)7.9 管件汇总查询 GJHZCX (184)7.10 删除汇总节点 GXSCTJGJ (184)7.11 自动标编号 ZBHBZ (184)7.12 交互标编号 BHBZ (185)第 8 章给水管网平差 (186)8.1 定义给水管 DYGSG (186)8.2 平差图面处理 (186)8.2.1 管网整理 PCGWZL (186)8.2.2 管线合并 PCGXHB (187)8.2.3 重合线分离 PCCHFL (187)8.3 平差数据准备 (187)8.3.1 定地面标高 GJDM (187)8.3.2 定义管长 PCGC (187)8.3.3 通过外部文件读入节点和管道参数 (187)8.3.3.1 读入管道参数 GDCS (187)8.3.3.2 读入节点参数 DJZLL (188)8.3.4 定义节点流量 (188)8.3.4.1 定集中流量 JZLL (188)8.3.4.2 定管长（面积）系数 GCMJXS (188)8.3.4.3 定管供水类型 GSLX (189)8.3.4.4 按管长分配流量 FPLL (189)8.3.4.5 定义水源 GSJS_DEF_SHUIYUAN (189)8.3.4.6 定义给水界线 GSJS_DEFBL (189)8.3.4.7 定义供水区域界线 GSJS_DEFINELIMITLINE (189)8.3.4.8 转换路中线红线 DLZXHX (189)8.3.4.9 自动划分面积 GSJS_AUTODIVIDEAREA (190)8.3.4.10 交互布参数块 GSJS_INSGSS (190)8.3.4.11 自动布参数块 GSJS_AUTOINSGSS (191)8.3.4.12 参数块自动编号 GSJS_AUTONUMBER (192)8.3.4.13 连接参数块 GSJS_LINKGSS (192)8.3.4.14 编辑参数块 GSJS_EDITGSS (192)8.3.4.15 按参数块分配流量 FPLL_BLOCK (193)8.3.4.16 输节点流量 JDLL (193)8.3.5 确定管道直径 (194)8.3.5.1 预赋管径 (194)8.3.5.2 定义管径 GSZJ (194)8.3.6 定消防流量 JDXFLL (194)8.3.7 定义事故管 PCSGG (195)8.3.8 节点水压 JDYL (195)8.3.9 定最大转输流量 DEFZSLL (195)8.4 平差计算 (195)8.4.1 给水管网平差界面介绍 (195)8.4.2 给水管网平差计算原理介绍 (198)8.4.3 几种管网平差计算的差别 (199)8.5 编号找节点 BHZJD (200)8.6 显示供水区域 SYGSQY (200)8.7 计算书和平差标注 (200)8.7.1 写计算书 (200)8.7.2 管段标注 PCGB (201)8.7.3 节点标注 PCJDB (202)8.7.4 标注集中流量 PCBJZLL (202)8.7.5 环闭合差 HBHC (202)8.7.6 井余水量 PCYSL (203)8.7.7 等压线绘制 PCDGX (203)8.7.8 等压线标注 DYXBZ (203)8.7.9 清除标注 QPCBZ (203)8.7.10 管段标注图例 PCGDTL (203)8.7.11 节点标注图例 PCJDTL (204)第 9 章污水设计 (205)9.1 污水计算 (205)9.1.1 污水计算(面积) (205)9.1.2 北京污水计算(面积) (210)9.1.3 污水计算(流量) (210)第 10 章污水断面 (212)第 11 章雨水设计 (213)11.1 平面管线 (213)11.1.1 自动布管按管长 ZBYSGX (214)11.1.1.1 接续布管 (215)11.1.1.2 起始布管 (215)11.1.1.3 确定管道到点 (216)11.1.2 自动布管按桩号 ZBYSGX2 (216)11.1.3 交互布管 BYSG (216)11.1.3.1 参考桩号 (217)11.1.3.2 已有管线 (217)11.1.3.3 参考坐标定位 (218)11.1.3.4 参考点 (218)11.1.3.5 垂直已有管线 (218)11.1.3.6 直接点取 (218)11.1.3.7 确定管线到点 (218)11.1.4 参考线平行布管 YKSBX (219)11.1.5 定雨水管 DYYSG (219)11.1.6 改管代号 GYDH (219)11.1.7 改最小覆土 SETYFT (219)11.1.8 复制管线 YGXZHMIR (220)11.2 雨水边沟 (220)11.2.1 定义雨水边沟 BGDY (220)11.2.2 编辑雨水边沟 BGXG (221)11.2.3 合并雨水边沟 HBBG (222)11.3 布置井类 YJCJ (222)11.4 定现状井管 DYSXZJG (227)11.5 成组删除检查井 DELJCJY (227)11.6 布雨水口 BZYSK (227)11.7 定义雨水口 DYYSK (230)11.8 雨水口布检查井 YSKBJCJ (230)11.9 接雨水口 LYSK (230)11.10 管线整理 GXZL (231)11.11 室内外管道连接 (231)11.12 节点编号 (232)11.12.1 主节点编号 YJBH (232)11.12.2 附节点编号 YFJBH (232)11.12.3 自动节点编号 YJBHZ (233)11.12.4 雨水口自动编号 YSKBH (234)11.12.5 清除井编号 DELYSJBH (234)11.13 定井地面标高 YJDM (234)11.14 定井自然标高 YJDMZ (236)11.15 雨水口、管标高 (236)11.15.1 雨水口地面标高 YSKDM (236)11.15.2 定雨水口连接管标高 YSKLINKELE (236)11.16 雨水计算 (237)11.16.1 定义汇流时间 HLSJ (237)11.16.2 定义排出口 YSPCK (237)11.16.3 定义汇水边界线 YSJS_DEFBL (237)11.16.4 转换路中线红线 (238)11.16.5 定义汇流区域界线 YSJS_DEFINELIMITLINE (238)11.16.6 自动划分汇流面积 (238)11.16.7 交互布参数块 YSJS_INSYSS (238)11.16.8 自动布置参数块 YSJS_AUTOINSYSS (238)11.16.9 连接参数块 YSJS_LINKYSS (238)11.16.10 编辑参数块 YSJS_EDITYSS (239)11.16.11 雨水计算(面积) XMJYSJS (239)11.16.12 北京计算 BJYSJS (245)11.16.13 定汇流面积 HSMJ (245)11.16.14 雨水计算(输面积) XYSJS (245)11.17 定义管径 YSZJ (245)11.18 定义坡度 YSPD (245)11.19 综合定给排水标高 (246)11.20 定义管高-坡度 YSGG (246)11.21 定义管高-覆土 YSGG-FT (248)11.22 布预埋管 YYMG (248)11.24 编辑修改 (250)11.24.1 改管径、管材 YSBJ (250)11.24.2 修改管高 GYSG (251)11.24.3 修改坡度 GYSP (251)11.24.4 检查井编辑 JCJBJ (252)11.25 定沉泥井 YSCSJ (252)11.26 选择井类 XYJCJ (253)11.27 覆土管径选管材 FTDN2GC_Y (253)11.28 材料汇总 YSSC (253)第 12 章雨水断面 (254)12.1 路桩号断面 YS_DM_ZZ (254)12.2 选择断面 YS_DM_SEL (256)12.3 批量断面 YS_DM_BATCH (256)12.4 管道里程断面 YS_DM_GD (256)12.5 投影断面 YS_DM_TY (257)12.6 数据断面 YS_DMCT_DATA (257)12.7 断面数据存入 EXCEL YS_DMTOEXCEL (260)12.8 由 EXCEL 绘断面 YS_DMFROMEXCEL (260)12.9 断面调整 (261)12.9.1 管顶平接 DMEDIT_PIPECEILING (261)12.9.2 管底平接 DMEDIT_PIPEBOTTOM (262)12.10 局部调整 (262)12.10.1 管顶平接 DMEDIT_PIPECEILING_PART (262)12.10.2 管底平接 DMEDIT_PIPEBOTTOM_PART (262)12.11 支管编辑 DM_SUBGDEDIT (262)12.12 雨水坡度编辑 YS_DMPDEDIT (262)12.13 断面返回平面 DE_TOPM (263)12.14 编辑设计地面线 GS_DM_SJBG (263)12.15 设计地面线返回文件 GS_DM_SJBGTOFILE (263)12.16 标地面线 DM_DIMDMX (263)12.17 老版排水断面 (264)12.17.1 雨污中桩断面 YWZDM (264)12.17.2 路中桩断面 YZZDM (265)12.17.3 管线桩号断面 YZZDM (265)12.17.4 投影断面 YTYDM (265)12.17.5 选择断面 YXZDM (266)12.17.6 数据断面 YSJDM (266)12.17.7 标地面线 BDMX (267)12.17.8 改中桩管高 GDMGG (268)12.17.9 改标注标高 GBG (268)12.17.10 标高算埋深 GDMS (268)第 13 章管线综合 (270)13.1 管道设置 GDDH (270)13.2 节点管理 JDGL (271)13.3 交叉点垂距表设置 JCDCJBSZ (271)13.4 交互管线布置 ZHGX (275)13.5 沿路自动布线 YLBX (278)13.6 沿路边线布线 YBX_ZDBG (279)13.7 定义管线 DYGX (279)13.8 布置井类 JCJ (280)13.10 无缝断管 BR0 (281)13.11 定义管高 (281)13.11.1 输入管道标高（水平） SRGBG (281)13.11.2 节点连接管标高 JDGBG (281)13.11.3 管道某端标高 MDGBG (281)13.11.4 控制点定标高 KZDBG (281)13.11.5 埋深定标高 MSGBG (281)13.11.6 横穿路管埋深定标高 MSDBG2 (282)13.12 管道交叉标高交互确定 (282)13.13 交叉管调标高 (287)13.14 管沟 (288)13.14.1 双线地沟 (288)13.14.2 单线地沟、排水明沟、排水暗沟 (289)13.14.3 转单地沟、转明沟、转暗沟 (289)13.15 交叉点编号 BZPD (289)13.16 交点地面标高 DEFDMG (291)13.17 交叉点垂距表绘制 ZHJDCJB (291)13.18 管线标注 (291)13.18.1 交叉标注 JCBZ (291)13.18.2 线上管径标注 GJBZS (293)13.18.3 线外管径标注 GJBZW (293)13.18.4 线端管道引出标注 XDYCB (293)13.18.5 管线成组引出标注 YCB (294)13.18.6 管线间距尺寸标注 GJCC (294)13.18.7 标管线坡度 BZPD (295)13.19 插入标识 BGFH (295)13.20 横断面 (295)13.20.1 标准横断面 GXHDM (295)13.20.2 管断标高 GPBG (297)13.20.3 管断名称 GDMC (297)13.20.4 横断景物设置 DLDMSET (297)13.20.5 路横断景物图库 LDMJW (299)第 14 章表类绘制 (300)14.1 自动给排水高程表 GPSGCBJ (300)14.2 选择给排水高程表 GPSGCBJX (300)14.3 绘井表 GSJB (301)14.4 造价材料表 ZJCLB (302)14.5 管道统计表 PIPEMSG (302)14.6 按埋深统计管材 MSTJGX (304)14.7 按井深统计井 JSTJJCJ (304)14.8 材料汇总单页材料表 DYCLB (305)14.9 材料汇总分页材料表 FYCLB (306)14.10 图面选择单页材料表 XZDYCLB (307)14.11 图面选择分页材料表 XZFYCLB (307)14.12 图纸目录编辑绘制 MLBH (307)14.13 图面选择图例表 XZTLB (309)14.14 汇总文件图例表 WJTLB (311)14.15 编号标注 BHBZ (311)14.16 管道土方 GDTF (312)14.16.1 此功能用于计算管道的土方量，在计算之前的数据准备 (312)14.16.2 软件提供了多种选择管道的方法 (313)14.16.3 软件提供了多种管线地面设计标高、自然标高确定的方法 (313)14.16.4 公共数据页参数含义 (314)14.16.5 基础参数取值 (315)14.16.6 沟槽顶标高取值 (315)14.16.7 挖填方计算方法 (316)14.16.8 操作过程 (316)14.17 管道土方（新） XGDTF (317)第 15 章标注 (329)15.1 取消标注关联 QXBZGL (329)15.2 给水标注 (329)15.2.1 线端标高标注 XDBGJ (329)15.2.2 线端管径标注 XDGJJ (329)15.2.3 线中管径标注 New_GXZGJ (330)15.2.4 标井编号 GBJBH (331)15.2.5 标井桩号 GS_DIMZH (332)15.2.6 标注井管 BZGJG (332)15.2.7 更新井管标注 UP_JSBZGJG (334)15.3 污水标注 (334)15.4 雨水标注 (334)15.4.1 标线端标高 XDBG (334)15.4.2 标线端管径 XDGJ (334)15.4.3 标线中管径 YXZGJ (336)15.4.4 雨水口管长 YLJGBZ (337)15.4.5 雨水口地面标高 BYSKDM (337)15.4.6 标雨水口编号 BYSKBH (337)15.4.7 标井编号 YBJBH (337)15.4.8 标井桩号 YS_DIMZH (338)15.4.9 标注井管 BZYJG (338)15.4.10 更新井管标注 UP_YSBZGJG (339)第 16 章标注2 (340)16.1 标管代号 ZDDH (342)16.2 成组引出标管 GROUPDIM (342)16.3 线端标高标注 XDBG (343)16.4 线端管径标注 XDGJ (343)16.5 线中管径标注 ZXZGJ (345)16.6 预埋管标注 YMGDIM (346)16.8 标注井管 BZZJG (347)16.9 井管标注图例 BZGJGTL (348)16.10 设置坐标标注前缀 SETZBBZ (348)16.11 测量坐标标注 BZZBBZ (349)16.12 施工坐标标注 SZBBZ (349)16.13 标注桩号 DBZH (349)16.14 管线夹角 GXJJ (349)16.15 标线类型 BXLX (350)16.16 自动三角标高标注 ZBG (350)16.17 尺寸标注 CCBZBAR (351)16.18 修改标注 XGBZ (353)16.19 改小数位 GXSW (354)16.20 编号标注 BHBZ (354)16.21 交互三角标高标注 BBG (355)16.22 交互标管代号 JHDH (355)16.23 室内地坪标注 SNBG (355)16.24 室外地坪标注 SWBG (355)16.25 通用管径标注（线上） GJBZC (356)16.26 通用管径标注（线外） GJBZW (356)16.27 成组标注洒水栓 BSSS (356)第 17 章工具 (358)17.1 调整管道标高 JCTZBG (358)17.2 调整地面标高 TZDMBG (359)17.3 复制井设计自然高 SJZRFZ (359)17.4 编辑查询 CX (359)17.5 编号找节点 FINDWELL (360)17.6 交叉检查 GXZH (360)17.7 清检查符 XCJCBZ (360)17.8 删除小短线 SCXDX (360)17.9 查重合节点 CHDJC (361)17.10 查重合管线 CHGJC (361)17.11 井管修正 GJDXZ (361)17.12 查井地面标高 JCJDBG (361)17.13 查管径定义 JCGDZJ (361)17.14 查线端节点 JCGDJD (361)17.15 查管道连接检查 CHECKLINK (362)17.16 排水标高检查 CHECKELEV (362)17.17 检查错误管线 ERRPIPE (362)17.18 检查错误井类 ERRWELL (362)17.19 重复编号查询 CHECKJDNUM (362)17.20 还原遮蔽处理 HYZB (363)17.21 删除无效遮蔽 SWXZB (364)17.22 清除属性 QCSX (364)18.1 分类编辑 DELE (365)18.2 过滤选择 SELFILTER (365)18.3 图层操作 (366)18.3.1 专业图层管理 SZCGL (366)18.3.2 通用图层管理 LAYCZ (368)18.3.3 转当前图层 QHC (368)18.3.4 改实体图层 GTC (368)18.3.5 图层管理工具条 (368)18.4 检查井放缩 JCJFS (369)18.5 圆矩形井替换 YJTH (369)18.6 局部取样 JBFY (369)18.7 局部裁剪 JBSC (369)18.8 改为跌水井符 YSDSJ (369)18.9 图块变虚 TKBX (370)18.10 块镜像旋转 TKJXXZ (370)18.11 放缩图块 TKFS (370)18.12 替换图块 TKTH (370)18.13 面积计算 MJJS (370)18.14 长度统计 CDTJ (370)18.15 剖断线 PDX (370)18.16 线条到圆心 GX2Y (370)18.17 断口连接 DKLJ (371)18.18 改 pline 线宽 GPLW (371)18.19 复杂线形制作 XXBJ (371)18.20 线型文字方向 XWZFX (372)第 19 章出图 (373)19.1 给水新版纵断裁图 (373)19.1.1 道路桩号断面裁图 GS_DMCT_ZZ (373)19.1.2 管道里程断面裁图 GS_DMCT_GD (378)19.1.3 选择断面裁图 GS_DMCT_SEL (378)19.1.4 批量裁图 GS_DMCT_BATCH (378)19.1.5 投影断面裁图 GS_DMCT_TY (379)19.1.6 平纵统一裁图 GS_DMCT_XD (379)19.2 污水新版纵断裁图 (380)19.3 雨水新版纵断裁图 (380)19.4 按桩号绘制裁图线 HCTX (380)19.5 任意绘制裁图线 RHCTX (380)19.6 裁图线编辑 GCTX (381)19.7 图面处理 TMCL (381)19.8 管线变化 GXBH (381)19.9 平面自动裁图 GXPMCT (381)19.10 纵断面自动裁图 ZDCT (385)第 20 章辅助 (388)20.2 L 形建筑 YLJZ (388)20.3 任意建筑 YRJZ (389)20.4 建筑开门 JZKM (389)20.5 台阶 (389)20.5.1 矩形台阶 ZT_TJ (389)20.5.2 弧形台阶 ZT_TJ1 (389)20.5.3 任意台阶 ZT_TJ2 (390)20.6 标注层数 BZCS (390)20.7 构筑物 (390)20.7.1 花池亭子 hctz (390)20.7.2 围墙、门 wqm (391)20.7.3 围墙转弧 wqzh (392)20.7.4 堆场 gzdc (392)20.7.5 烟囱 gzyc (392)20.7.6 冷却塔 lqt (393)20.7.7 水塔 sht (393)20.7.8 水池坑槽 SCKC (393)20.7.9 运动场 ydc (393)20.8 地形辅助 (394)20.8.1 挡土平面 dtpm (394)20.8.2 挡土转弧 dtzh (394)20.8.3 护坡 hhp (394)20.9 综合图库 TKTKBZ (394)20.10 专业管道计算 TYGDJS (399)20.10.1 压力管道计算 (399)20.10.2 重力管道计算 (400)20.11 水泵工况计算 SBGKJSHT (401)20.12 管道规范净距查询 GJJCX (404)20.13 软件配置备份与恢复 (404)第 21 章文字 (406)21.1 文字平行线 TXTOL (406)21.2 文字翻转 180 XZTXT (406)21.3 字库调用 ZK (406)21.4 设定字型 STYLE (408)21.5 修改字型 XZX (408)21.6 修改字高 XZG (408)21.7 修改字宽 XZK (408)21.8 改文字图层 GZTC (408)21.9 数字编辑 SZBJ (409)21.10 单字合并 HBWB (409)21.11 字符替换 ZFTH (409)21.12 交换文本 JHWB (409)21.13 文本替换 WZTH (409)21.15 文字加引线 WZYX (410)21.16 文字加前后缀 ADDTXTBACK (410)21.17 文字镜像移动 WZJX (410)21.18 文字屏蔽 WZPB (410)21.19 去文字屏蔽 QWZPB (410)21.20 自动文字断线 ZDWZDX (410)21.21 交互文字断线 JHWZDX (410)21.22 文字工具条 (410)第 22 章常见问题回答 (411)22.1 老问题 (411)22.2 新问题 (416)22.2.1 安装问题 (416)22.2.2 加密锁问题 (417)22.2.3 给排水管线 (419)22.2.4 管网平差 (424)22.2.5 管线综合 (427)22.2.6 其他 (427)。
市政排水管道CAD设计步骤
市政排水管道设计步骤
一、准备工作
1、设定标注参考方向：设置→工程设置→标注参考方向→桩号增大方向。
出图比例一般为1:500。
2、加载地面标高和道路设计标高：条件图准备→输入道路标高→输入道路自然标高→点击“在excel中输入”→将道路给的自然地面标高数据复制进打开的Excel表格→存入文件→保存为zr.bgz格式的数据文件→退出，打开道路纵断cad→记录道路纵断数据→重新打开“输入道路设计标高”→点击“在excel中输入”→将数据输进去→存入文件→保存为dlsjbg.bgs格式的数据文件→退出。
3、整理道路平面，关闭不需要的图层。
4、道路桩号：条件图准备→定义中心线，选择中心线，道路桩号管理→定义桩号线。
5、道路与标高文件关联：把2条里的zr.bgz和dlsjbg.bgs输入进去。
6、整理现状排水管道位置、标高：管道设计→交互布管→雨水管→雨水现状管→布置现状管道。
二、雨水设计
1、画出汇水面积，并计算面积ha。
2、打开“流量计算和管径选择”excel表格，输入面积、管长，记录暴雨强度和设计流量，选择管径，在系统图和说明中输入数值。
3、根据计算结果调整管径、流向、坡度。
三、污水设计
1、布置管道，d400管30m一个，d500管40m一个，d600管50m一个。
1。
鸿业管线设计简易步骤
鸿业管线设计简易步骤
第一步：设置-工程名
第二步：设置-出图比例（1000）
第三步：设置-文字大小（）
第四步：平面-定义道路中心线（如果道路中心线是多段线，输入pe-M-选择所有的线-J-回车）第5步：平面-道路桩号-定义道路桩号第6步：平面-标高文件转换
第7步：文件转自然-选中dmx文本-转换成bgz
第8步：文件转设计-选中zdm文本-转换成bgs
第9步：雨水-平面管线-自动布管按桩号-回车起始布管-输入桩号（在桩号范围内）-起点检查井雨桩号线距离（数字）-布置方向（路左侧或者右侧）-自动布置-桩号长度（一般是40m）-可以输入终点桩号（也可以直接点终点桩号）
第10步：雨水-节点编号-主节点编号
第11步：雨水-布雨水口-选一种型号-输入J-选检查井-点选路边线-回车
第12步：雨水-定义管径
第13步：雨水-定义坡度
第14步：雨水-定井地面标高-回车按路标高计算-选择BGS文件-输入h-输入标高差（高为正，低为负）
第15步：雨水-定井自然标高-安自然标高计算-选择bgz文件-回车
第16步：雨水-定义管高坡度-当地最大冻土深度-根据管坡-选择起点井（水流方向的起点）-选择终点井（水流方向的终点）-输入起点或者终点管标高（可以根据检查井地面标高减去埋深）。
鸿业市政管线总结
鸿业市政管线总结第一篇：鸿业市政管线总结管线断面篇1.鸿业市政管线软件包括哪些功：市政管线软件功能全面，从地形处理到道路的绘制识别，从管线平面设计到纵断设计出图，从给水、雨水、污水设计到各类管线综合布设标高调整，从管网平差计算到雨、污水计算，从节点详图到统计材料表，基本涵盖了市政管线设计的全部内容。
2.雨污水管线设计流程：平面定线-布置井类-定节点设计标高-定管径、坡度、标高-选择井类定义检查井地面标高后即可绘制纵断图，在纵断图中进行管高、坡度、交叉避让等调整，调整完成将结果返回平面图，这样可以方便直观的在纵断图中进行管道设计。
3.设置管道平接方式、设置标注参考方向、设置图块式图框、设置默认参数中有检查井的空心圆与否的设计也有沉淀井的设计、节点大小、图符边框、默认设置、排水点设置4.鸿业市政管线软件给水设计管道标高之前必须要做的操作是定义井地面标高5.给水管线标高定义有哪些：定管埋深、综合定给水排水标高、断面编辑6.给水采用管中标高，雨污水是管内底标高7.自动节点编号可以设置附节点编号8.鸿业市政管线软件现状管线定义有什么作用？答：管线为现状时，纵断面上绘出来是细线，不加宽；材料汇总出表时，是不统计现状井管的9.除井编号的以外的井管数据都是可以原样复制的10.布置阀门井时提示布置阀，是用于对井的选型。
给水设计里面的阀类等管件，都是通过绘制节点管件图，对节点管件材料汇总来统计的11.鸿业市政管线软件断面返回平面，都能返回哪些数据？答：断面返回平面时，返回的是井标高、管标高，也就是说只是返回标高，但不会返回管径、编号、井类等信息。
如果当前断面有交叉管道，还会提示：是否联动更新交叉管道断面，用户选择Y，则交叉管所在断面上的当前管道标高将自动更新。
12.自动布管按管长，布置出来的管道，每段管道的长度都是用户输入的长度，下料比较方便。
自动布管按桩号，布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。
KJ46994给水排水工程CAD第2版第15章鸿业市政管线
第十五章 鸿业市政管线
4、道路污水管线设计 ④ 污水断面
第十五章 鸿业市政管线
5、雨水管道设计 ① 选择井类
第十五章 鸿业市政管线
5、雨水管道设计 ① 选择井类
第十五章 鸿业市政管线
5、雨水管道设计 ② 布雨水口
第十五章 鸿业市政管线
5、雨水管道设计 ③ 接雨水口 雨水口与检查井的连接有两种方式，一是一次 选择雨水口和检查井，由程序根据就近接入的原则自 动把雨水口接入检查井。再是由设计人员自己依次选 择要接入同一检查井的雨水口，程序按照选择顺序在 雨水口间连线然后接入检查井。 雨水口与检查井之间的连接管直径、坡度由设 计人员自己确定，管材程序内定为钢筋混凝土管。
1、软件界面
第十五章 鸿业市政管线
1、给水排水工程制图规则 ① 图纸幅面与格式
图纸规格（mm）
幅面代号
B×L E C
A0
20
A1
A2
420×594
A3
297×420 10 5
A4
210×297
841×1189 594×841 10
A 25 注：在CAD绘图中对图纸有加长的要求时，应按基本幅面的长边（L） 成整数倍增加。其中：A0 以八分之一的倍数加长； A1 和A2以四分 之一的倍数加长；A3 以二分之一的倍数加长 ，具体加长尺寸见表122。
4、道路污水管线设计 ③ 污水计算
第十五章 鸿业市政管线
4、道路污水管线设计 ④ 土方计算
第十五章 鸿业市政管线
4、道路污水管线设计 ④ 土方计算
第十五章 鸿业市政管线
4、道路污水管线设计 ④ 土方计算
第十五章 鸿业市政管线
4、道路污水管线设计 ④ 污水断面 污水断面图的绘制方式及内容上分，可以分为： 道路桩号断面、批量断面、投影断面。绘制纵断面图 时，要求平面图上的管线必须定义过标高，相关的节 点定义过设计地面高。
鸿业管线辅助道路排水施工图画图步骤及注意事项总结
鸿业管线辅助道路排水施工图画图步骤总结杨才杰2013年7月基本步骤：1、搜集规划、相交道路排水图纸等基本资料；2、确定雨污水排水方案，画汇水面积，并进行雨污水管管径计算，写计算书；3、将现状管线以“块”的形式拷贝到图中，把连接处重要信息标在图中；4、分析现状管线与新建管线之间的关系，确定管线连接方案；5、根据道路纵断面确定道路高低点，并在图中标出；6、进行雨水管布管：首先确定管道变径处位置，然后按30-40m一个检查井进行预布管，每3个检查井布一根预埋管，把要布预埋管的检查井以醒目标志标出。
由于一条路每经过一个交口其断面有可能有变化，在管线横断面定位时注意以侧石为基准；7、考虑道路高低点并结合道路两侧地形调整预埋管的布置位置；有以下几点值得注意：①道路高点两侧预埋管尽量往低处移，②道路低点尽可能布置预埋管，③道路高点两侧第一个检查井距离高点30-40m为佳，④预埋管管径一般为d800，检查井位置放在红线以外1-2m，有坡面的放在坡外，⑤凡有预埋管接入下游雨水管管径至少为d800，⑥相交道路在道路交口附近已布预埋管的新建道路不用再布预埋管，⑦道路交口预埋管检查井位置一般为超出工程范围线1-2m，⑧道路两侧布雨水管时，辅管每到一个路口汇入主管，⑨注意通过预埋管沟通道路两侧水系。
8、根据调整后的预埋管位置调整中间检查井的位置。
相邻预埋管之间的检查井间距要平均，且坡度小于3‰时井距不要超过40m（交口处检查井间距可大于40m）；检查井的布置要注意避开机动车道，同时要利于雨水口的连接。
9、根据雨水管布置情况，在雨水预埋管的上游5-10m处布置污水预埋管。
预埋管之间检查井的间距按规范最小间距要求布置，且要平均化。
污水管过河时要求管子距离桥墩侧石10m以上。
污水管不要布置在大绿化带的中心位置(该处一般种植大树)，以方便检修。
10、雨污水平面布置好后才开始纵断面的生成。
先确定控制点高程，按照管高-坡度方式确定管高。
鸿业市政管线总结_0.doc
鸿业市政管线总结【主节点编号】用来为一般检查井编号，【附节点编号】用于为预埋管连接井编号。
同时软件还提供了【自动节点编号】的方式，这种方式整合了【附节点编号】和【主节点编号】，首先提示设计人员选择树状结构的末端检查井，然后程序自动查找树状结构中的检查井84.标高检查，通过输入最大最小控制标高，程序可以自动把高程范围以外无效的自然标高离散点删除，从而保证原始数据的正确性。
85.程序要求只有定义过标高的管道上才能布置倒虹吸井。
倒虹吸管一般是定义标高时发现设倒虹吸井。
87.管道规格库的修改需要重启软件才能生效。
88.设置管道规格中曼宁公式、海曾威廉公式是用来计算沿程水损。
89.纵断面图批量出绘制的原则？点选起始终点，程序搜索最短路径为主管，支管按照最长路径原则进行绘制90.管网平差：从假定管道流量，反算各个节点压力，逐步调整节点压力计算管道流量，迭代计算使得每个节点的流入流量等于流出流量91.环闭合差：环内正反两个方向的水头损失之差称做闭合差92.消防校核的实质：消防校核是以最高日最高时流量另加消防流量作为设计流量，按10m的服务水头计算，校核按最高时流量确定的管径和水泵能否满足消防时候的要求。
如结果消防要求同时一出失火，则放在控制点，有两处或两处以上失火，一出放在控制点，其他设定在离二级泵站较远或靠近大用户的接点处，着火点放在控制点以及靠近大用户的接点处最好。
93.管长系数：由于供水区域内用水量不一致，有些地方比正常值大的多，有些地区比正常值小的多，为了更加准确地确定节点流量，我们可以把用水强度比较大的范围内的管道定义一个大于1的系数，把用水强度比较小的范围内的管道定义一个小于1的系数。
94.井余水量：用于标注各个节点的进出水流量不平衡值，使设计人员判断平差计算结果是否可用。
一般情况下，节点的余水量小于节点流量或连接管道流量的2%即可认为可用。
对于一般的管网，节点的井余水量都近视等于0。
即使各个节点的进出水不平衡量。
鸿业管线的基础知识
制图的基础知识一、比例：图纸上1mm所代表的以mm为单位的实际距离的数值。
一般表示为1：＊＊＊。
例如，我们绘制1：500的地形图，指的就是图纸上的1毫米代表野外地形的500毫米。
对于给定的一个实际距离L米，它在1：500图纸上的绘制大小为L*1000/500；相反的，图纸上的L 毫米代表的实际距离就是L*500/1000。
二、几种常用的图形表现形式总平面图、局部大样图（详图）、剖面图、轴测图、原理图、纵断面图、横断面图1、总平面图2、局部大样图3、剖面图4、轴测图5、纵断面图三、一套图纸的构成室外给排水或市政管线：图纸目录、图例表、材料表、设计说明、平面图、纵断面图、给水节点详图、管道土石方表、基础详图、接口详图、支墩详图、……四、轴测图的含义轴测图是一种表示管道三维空间关系的一种制图方式。
一般是X方向水平，Z方向竖直，Y方向按照某个角度绘制(一般是45度)。
————>平面图轴测图五、纵断面图的含义纵断面图就是沿着管线或道路方向，用剖面形式表示管道标高、埋深等信息的一种图纸常见的参照方向有：管道长度（管道里程桩断面、选择断面）、道路长度（中桩断面）、X方向长度（投影断面）六、横断面图的含义沿管道垂直方向绘制的一种剖面图，表示管道之间的横向和竖向位置关系、管径和标高等信息。
七、设计阶段划分和不同阶段图纸规划阶段（初步设计阶段）：用于指导后期的施工图设计，管道位置、管径、标高等不一定是真实存在的，后续的施工图设计还可能会微调。
施工图阶段：用于指导施工的图纸，管道位置、管径、标高等都是真实的。
八、制图标准的应用九、鸿业软件的绘图约定在鸿业室外给排水或市政管线中1个绘图单位代表实际工程的1米。
三维管线支持两种绘图状态：毫米图、米图。
不论出图比例是多少，平面图在CAD图形中的大小是固定的，实现不同比例图纸表示是通过PLOT打印控制绘图仪上面1毫米代表图形上多少个绘图单位来实现的。
基于这个约定，不同出图比例的平面图，在软件中主要表现在文字大小的不同、图块大小的不同等。
鸿业市政管线使用说明书
第 1 章软件使用环境及安装配置说明 (1)第 2 章软件使用入门 (1)2.1 软件菜单的使用 (1)2.2 软件的工作流程 (2)第 3 章设置 (4)3.1 工程设置 (4)3.2 绘图设置 (5)3.3 图框 (6)3.4 默认参数： (9)3.5 管道规格 (9)3.6 管道标注设置GXBZSZ (10)3.7 表头设置 (13)3.8 表类设置BGSZ (18)3.9 施工说明SGSM (20)3.10设置捕捉APERTURE (20)3.11设置拾取框PICKBOX (20)3.12设定捕捉DSETTINGS (20)第 4 章平面和地形 (21)4.1 定义图形坐标和大地测量坐标的关系 (21)4.2 指北针ZBZ (22)4.3 风玫瑰FMG (22)4.4 道路绘制 (23)4.5 道路编辑 (25)4.6 交叉处理 (25)4.7 绿化带处理 (26)4.8 道路辅助设施 (27)4.9 道路标注 (29)4.10定义道路中心线DZHX (30)4.11道路边线生成道路中心线ZDCJLZXX (30)4.12给水管线生成道路中心线PIPE2LZXX (30)4.13断道路中心线DZXX (30)4.14道路桩号 (30)4.15道路标高、地形 (32)4.16管线桩号 (33)4.17设计和自然地形的输入 (33)4.18自然地形录入实例 (35)4.19自然标高文件建立 (38)4.20标高文件转换 (39)第 5 章给水设计 (40)5.1 布置给水管道及管线整理 (40)5.2 管径、标高设计及平面标注 (46)5.3 绘制纵断面图 (55)5.4 老版纵断面图 (64)5.5 节点图井表 (66)5.6 绘井表GSJB (66)5.7 交互绘制管线道路横断面图 (71)第 6 章给水管网平差 (74)6.1 定义给水管道DYGSG (74)6.4 平差计算 (76)6.5 计算书和平差标注 (79)第7 章雨水设计 (81)7.1 管网平面布置 (81)7.2 检查井编号、标高的确定 (89)7.3 管径、管坡、管高的定义 (92)7.4 布置预埋管道YYMG (93)7.5 雨水计算 (94)7.6 平面编辑及标注 (99)7.7 定沉泥井 (103)7.8选择井类 (104)7.9材料汇总 (104)7.10排水断面 (104)7.11断面编辑 (105)7.12老版排水断面 (106)7.13绘制井表 (109)第8 章污水设计 (113)8.1 污水计算 (113)第9 章管线综合 (117)9.1管道设置GDDH (117)9.2节点管理JDGL (118)9.3交叉点垂距表设置JCDCJBSZ (118)9.4交互管线布置ZHGX (119)9.5沿路自动布线YLBX (121)9.6定义管线DYGX (122)9.7布置井类JCJ (122)9.8定义规格GDGG (123)9.9定义管高 (123)9.10管道交叉标高交互调整JHTBG (123)9.11管线查询CX (124)9.12管沟 (124)9.13标管代号BGDH (125)9.14插入标识BGFH (125)9.15管线标注 (125)9.16交叉点编号BZPD (127)9.17交叉点垂距表绘制ZHJDCJB (127)9.18竖向检查GXZH (127)9.19清检查符QJCF (127)9.20标准横断面GXHDM (127)9.21管断标高GPBG (128)9.22管断名称GDMC (128)9.23道路横断景物绘制 (128)第10 章表类绘制 (131)10.1造价材料表ZJCLB (131)10.2材料汇总单页材料表DYCLB (131)10.3材料汇总分页材料表FYCLB (132)10.4图面选择单页材料表XZDYCLB (132)10.5图面选择分页材料表XZFYCLB (132)10.6图纸目录编辑绘制MLBH (132)10.8汇总文件图例表WJTLB (134)10.9编号标注BHBZ (134)10.10管道土方GDTF (135)第11 章标注 (139)11.1自动标管代号ZDDH (139)11.2交互标管代号JHDH (140)11.3线端标高标注XDBG (140)11.4线端管径标注XDGJ (140)11.5线中管径标注ZXZGJ (141)11.6标井编号ZBJBH (141)11.7标注井管BZZJG (142)11.8尺寸标注 (142)11.9修改标注XGBZ (142)11.10改小数位GXSW (143)11.11测量坐标标注BZZBBZ (143)11.12施工坐标标注SZBBZ (143)11.13自动三角标高标注 (143)11.14交互三角标高标注 (144)11.15室内地坪标注SNBG (144)11.16室外地坪标注SWBG (144)11.17通用管径标注（线上）GJBZC (144)11.18通用管径标注（线外）GJBZW (144)11.19标注桩号DBZH (145)11.20管线夹角GXJJ (145)11.21标线类型BXLX (145)11.22编号标注BHBZ (145)第12 章工具 (147)12.1Z坐标改为0BG0 (147)12.2图面检查 (147)12.3编辑查询CX (147)12.4交叉检查GXZH (147)12.5清检查符XCJCBZ (147)12.6图层操作 (147)12.7自动裁图 (148)12.8给水新版纵断裁图 (150)12.9污水新版纵断裁图 (153)12.10雨水新版纵断裁图 (153)12.11检查井放缩JCJFS (153)12.12图面处理TMCL (153)12.13管线变化GXBH (153)12.14图形输出TXSC (153)12.15局部取样JBFY (153)12.16局部裁剪JBSC (153)12.17分类编辑DELE (153)12.18图块变虚TKBX (153)12.19块镜像旋转TKJXXZ (153)12.20放缩图块TKFS (153)12.21替换图块TKTH (153)12.22面积计算MJJS (154)12.24线条到圆心GX2Y (154)12.25改pline线宽GPLW (154)12.26计算器 (154)12.27开关工具条TOOLBAR (154)第13 章辅助 (155)13.1综合图库TKTKBZ (155)13.2专业管道计算TYGDJS (157)第14 章文字 (161)14.1字库调用ZK (161)14.2设定字型STYLE (161)14.3修改字型XZX (161)14.4修改字高XZG (161)14.5修改字宽XZK (162)14.6改文字图层GZTC (162)14.7单字合并HBWB (162)14.8字符替换ZFTH (162)14.9交换文本JHWB (162)14.10文本替换WZTH (162)14.11分解文字FJWZ (162)14.12文字加引线WZYX (162)14.13文字屏蔽WZPB (162)14.14去文字屏蔽QWZPB (162)14.15自动文字断线ZDWZDX (162)14.16交互文字断线JHWZDX (162)第15 章常见问题解答 (162)第 1 章软件使用环境及安装配置说明本章介绍HY-SZGX 6.0软件的使用环境、安装配置、说明书的使用及使用软件进行设计的工作流程。
鸿业市政管线常见问题解答
市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号.这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。
2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。
｜3．双击软件图标,没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断:1、打开CAD的options，点击其中的"文件"页面,查看第一项”支持文件搜索路径”，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。
2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004）、acad2005.lsp（cad2005)，然后，点取加载按钮。
3、在命令行输入(s：:startup）后回车,如果软件正常了就说明是acad病毒引起的。
这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad。
lsp和acadapp。
lsp，全部删除，软件即可正常运行。
如果是CAD2000/2002,删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD,调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录,将acad。
mnl文件先修改为别的名称，退出CAD 重新进入软件应该就可以了.4软件安装时出错提示安装汇编microsoft.msxml2。
publickey token=”6bd6bf345378f”。
version="4。
