土的比重试验记录表(比重瓶法)

18.3土的比重试验(比重瓶法)试验

土的比重试验(比重瓶法)试验实施细则根据现行规范《公路土工试验规程》JTG E40-2007，制定本土的比重试验(比重瓶法)试验实施细则。

一、仪器设备要求：1. 比重瓶、2. 天平、3. 恒温水槽、4. 砂浴、5. 真空抽气设备、6. 温度计。

二、操作方法与步骤1、将比重瓶烘干，将15g 烘干土装入100mL 比重瓶内（若用50mL 比重瓶，装烘干土约12g ），称量。

2、为排出土中空气，将已装有干土的比重瓶，注蒸馏水至瓶的一半处，摇动比重瓶，土样侵泡20h 以上，再将瓶在砂浴中煮沸，煮沸时间自悬沸腾时算起，砂及低液限黏土应不少于30min ，高液限黏土应不少于1h ，使土粒分散。

注意沸腾后调节砂浴温度，不使土液溢出瓶外。

3、如系长颈比重瓶，用滴管调整液面恰至刻度处（以弯月面下缘为准），擦干瓶外及瓶内壁刻度以上部分的水，称瓶、水、土总质量。

如系短颈比重瓶，将纯水注满，使多余水分自瓶塞毛细管中溢出，将瓶外水分擦干后，称瓶、水、土总质量，称量后立即测出瓶内水的温度，准确至0.5℃。

4、根据测得的温度，从已绘制的温度与瓶、水总质量关系曲线中查得瓶水总质量。

如比重瓶体积事先未经温度校正，则立即倾去悬液，洗净比重瓶，注入事先煮沸过且与试验时同温度的蒸馏水至同一体积刻度处，短颈比重瓶则注水至满，按本试验3步骤调整液面后，将瓶外水分擦干，称瓶、水总质量。

5、如系砂土，煮沸时砂粒易跳出，允许用真空抽气法代替煮沸法排出土中空气，其余步骤与本试验3、4相同。

6、对含有某一定量的可溶盐、不亲性胶体或有机质的土，必须用中性液体（如煤油）测定，并用真空抽气法排出土中气体。

真空压力表读数宜为100kPa ，抽气时间1-2h （直至悬液内无气泡为止），其余步骤同本实验3、4相同。

7、本试验称量应准确至0.001g 。

结果整理：用蒸馏水测定时，按下式计算比重：wt 21G m m m m G s s s ⨯-+= 式中：G s —土的比重，计算至0.001；m s —干土质量（g ）；m 1—瓶、水总质量（g ）；m 2—瓶、水、土总质量（g ）；G wt —t℃时蒸馏水的比重（水的比重可查物理手册），准确至0.001.精密度和允许差：本试验必须进行二次平行测定，取其算上平均值，以两位小数表示，其平行差值不得大于0.02。

常用土壤容重、比重测定及孔隙度计算方法

土壤容重、比重测定及孔隙度计算一、目的要求土壤容重、比重和孔隙度是土壤松紧状况的反映，而土壤的松紧状况与土壤一系列理化性质，耕作情况等密切相关，因此测定土壤容重、比重与孔隙度的大小，可以作为判断土壤肥力高低的一项重要指标。

二、说明土壤容重是指土壤在自然情况下，单位体积内所具有的干土重量，包括土壤孔隙在内，通常以（克/立方厘米）表示。

通过土壤容重测定可以大致估计土壤有机质含量多少，质地状况以及土壤结构好坏。

土壤比重是指单位体积内固体干土粒的重量与同体积水重之比，不包括土壤孔隙在内，决定土壤比重大小的主要因素是土壤有机质含量和土壤矿物组成。

土壤孔隙度是指单位体积内土壤孔隙所占的百分数，土壤孔隙的数量与大小，密切影响着土壤透水、透气与蓄水保墒能力，它可由土壤容重、比重及土壤田间持水量计算而得。

三、方法（一）容重测定：环刀法1、在欲测容重地块挖坑，长、宽约1尺左右，坑深视土层情况而定，通常1.5尺左右即可并将取土坑壁垂直切平。

2、将环刀垂直压入各层土壤中，如土壤紧实时，可在环刀上端垫一块木板，用铁锤击入土壤。

环刀进入土层时勿左右摇摆，以免破坏土壤自然状态，影响容重。

3、用铁铲将环刀从土壤中挖出，小心削平下端，然后将上部钢环去掉，再削平上端，环刀内的土壤体积为100立方厘米，同样取三份，两份求其平均值，一份测定土壤毛管孔隙度。

4、将环刀内的土壤无损移入铝盒中，带回室内称重，土壤如在大铝盒中直接烘干时可不称重。

5、将大铝盒打开盖放入105℃烘箱中烘8小时，或取其中的土壤15—20克，放入小铝盒中，用酒精烧失法，求出土壤含水百分数。

6、计算：式中g——环刀内湿样重（克）gV——环刀内容积（厘米3）W——样品含水百分数（不带%）（二）比重测定：1、将比重瓶加水至满、外部擦干，称重为A。

2、将比重瓶中水分倒出约1/3把10克烘干土小心倒入瓶中，加水至满，注意不使水溢出，擦干，称重为B。

3、10克（干土重）+ A（比重瓶重+ 水重）- B（比重瓶重+ 10克干土重+ 排出10克干土体积后的水重）= C（10克干土同体积的水重）。

土工试验表格23个

土工试验表格 23个1．比重试验记录表（比重瓶法） 2．比重试验记录表（虹吸筒法） 3．固结试验记录表4．固结试验成果计算表 5．击实试验记录表6．坝体填筑土料密度测试记录计算表 7．颗粒大小分析试验记录表（筛析法） 8．击实试验报告9．难溶盐碳酸钙（CaCO 3）测定记录表 10．有机质试验记录表11．酸碱度（PH ）测定记录表12．中溶盐石膏（CaSO 4·2H 2O ）测定记录表 13．固结试验记录表14．颗粒分析试验记录表（密度计法） 15．无侧限抗压强度试验记录表 16．粗颗粒土击实试验记录表 17．黄土湿陷试验记录表 18．黄土湿陷试验记录表 19．压缩试验计算表 20．硫酸根（SO 2- 4）测定记录表 21．硫酸根（SO 2- 4）测定记录表 22．土物理指标试验报告 23．土物理指标试验报告中水十五局南水北调项目工程七标试验室比重试验记录表（比重瓶法）共页第页工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据62中水十五局南水北调项目工程七标试验室比重试验记录表（虹吸筒法）工程名称试验者试样编号计算者试验日期校核者63中水十五局南水北调项目工程七标试验室固结试验记录表工程名称试验者试样编号计算者试验日期校核者72中水十五局南水北调项目工程七标试验室固结试验成果计算表工程名称试验者试样编号计算者试验日期校核者73中水十五局南水北调项目工程七标试验室击实试验记录表共页第页工程名称土样编号试验日期试验者中水十五局南水北调项目工程七标试验室坝体填筑土料密度测试记录计算表工程名称：测试依据：工程名称：测试依据：中水十五局南水北调项目工程七标试验室颗粒大小分析试验记录表（筛析法）共页第页工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据击实试验报告报告编号：T2004—004 报告日期：2004年05 月28 日共 1 页第 1 页批准：审核：检验：年月日年月日年月日难溶盐碳酸钙（CaCO3）测定记录表工程名称共页第页试验依据方法缄吸收容量法试验者试验日期计算者仪器名称型号校核者有机质试验记录表工程名称共页第页试验依据方法重铬酸钾容量法试验者试验日期计算者仪器名称型号校核者中水十五局南水北调项目工程七标试验室酸碱度（PH）测定记录表工程名称共页第页试验依据方法试验者试验日期计算者仪器名称型号校核者中溶盐石膏（CaSO4·2H2O）测定记录表工程名称共页第页试验依据方法试验者试验日期计算者仪器名称型号校核者固结试验记录表共页第页工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据颗粒分析试验记录表（密度计法）工程名称试验者试样编号计算者试验日期校核者中水十五局南水北调项目工程七标试验室无侧限抗压强度试验记录表共页第页工程名称试验者试样编号计算者试验日期校核者仪器名称型号试验依据粗颗粒土击实试验记录表工程名称共页第页试样编号试验日期检验依据试验者计算者校核者仪器设备名称型号黄土湿陷试验记录表（单线法）工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据黄土湿陷试验记录表（双线法）工程编号试验者试样编号计算者试验日期校核者压缩试验计算表工程名称共页第页试样编号试样状态仪器编号计算日期年月日中水十五局南水北调项目工程七标试验室）测定记录表硫酸根（SO2-4工程名称共页第页试验依据方法比浊法试验者试验日期计算者仪器名称型号校核者硫酸根（SO2- 4）测定记录表工程名称共页第页试验依据方法EDTA法试验者试验日期计算者仪器名称型号校核者中水十五局南水北调项目工程七标试验室土物理指标试验报告报告编号：T2004-001 报告日期：2004年02月06日共3页第1页批准：审核：检验：中水十五局南水北调项目工程七标试验室土物理指标试验报告报告编号：报告日期：年月日共页第页批准：审核：检验：年月日年月日年月日。

土的比重法试验方法

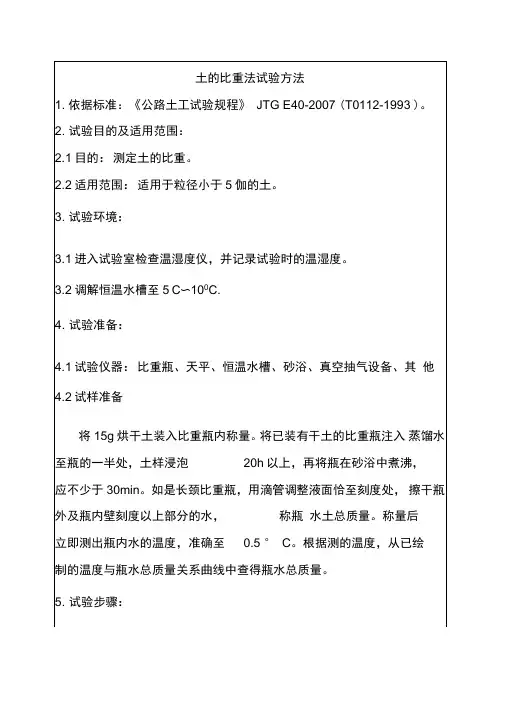

土的比重法试验方法
1.依据标准：《公路土工试验规程》JTG E40-2007(T0112-1993)。
2.试验目的及适用范围：
2.1目的：定土的比重。
2.2适用范围：适用于粒径小于5伽的土。
3.试验环境：
3.1进入试验室检查温湿度仪，并记录试验时的温湿度。
3.2调解恒温水槽至5°C〜100C.
4.试验准备：
立即测出瓶内水的温度，准确至0.5°C。根据测的温度，从已绘
制的温度与瓶水总质量关系曲线中查得瓶水总质量。
5.试验步骤：
具体试验步骤依据《公路土工试验规程JTG E40—2007》T0112
—1993试验方法进行试验.
6.试验结果整理：
4.1试验仪器：比重瓶、天平、恒温水槽、砂浴、真空抽气设备、其他
4.2试样准备
将15g烘干土装入比重瓶内称量。将已装有干土的比重瓶注入蒸馏水至瓶的一半处，土样浸泡20h以上，再将瓶在砂浴中煮沸，
应不少于30min。如是长颈比重瓶，用滴管调整液面恰至刻度处，擦干瓶外及瓶内壁刻度以上部分的水，称瓶水土总质量。称量后

土粒密度(比重瓶法)_土壤容重_孔隙度测定

土粒密度的测定（比重瓶法）严格而言，土粒密度应称为土壤固相密度或土粒平均密度，用符号ρs 表示。

其含义是：sss V m =ρ 绝大多数矿质土壤的ρs 在2.6g·cm -3～2.7 g·cm -3之间，常规工作中多取平均值 2.65 g·cm -3。

这一数值很接近砂质土壤中存在量丰富的石英的密度，各种铝硅酸盐粘粒矿物的密度也与此相近。

土壤中氧化铁和各种重矿物含量多时则ρs 增高，有机质含量高时则ρs 降低。

文献中传统常用比重一词表示ρs ，其准确含义是指土粒的密度与标准大气压下4℃时水的密度之比又叫相对密度（（d s =ρs ·ρw -1）。

一般情况下，水的密度取1.0 g·cm -3，故比重在数值上与土粒密度ρs 相等，但量纲不同，现比重一词已废止。

测定原理将已知质量的土样放入水中（或其他液体），排尽空气，求出由土壤置换出的液体的体积。

以烘干土质量（105℃）除以求得的土壤固相体积，即得土粒密度。

仪器和设备天平（感量0.001g ）；比重瓶（容积50mL ）；电热板；真空干燥器；真空泵；烘箱。

操作步骤1、称取通过2mm 筛孔的风干土样约10g （精确至0.001g ），倾入50mL 的比重瓶内。

另称10.0g 土样测定吸湿水含量，由此可求出倾入比重瓶内的烘干土样重m s 。

2、向装有土样的比重瓶中加入蒸馏水，至瓶内容积约一半处，然后徐徐摇动比重瓶，驱逐土壤中的空气，使土样充分湿润，与水均匀混合。

3、将比重瓶放于砂盘，在电热板上加热，保持沸腾1h 。

煮沸过程中经常要摇动比重瓶，驱逐土壤中的空气，使土样和水充分接触混合。

注意，煮沸时温度不可过高，否则易造成土液溅出。

4、从砂盘上取下比重瓶，稍冷却，再把预先煮沸排除空气的蒸馏水加入比重瓶，至比重瓶水面略低于瓶颈为止。

待比重瓶内悬液澄清且温度稳定后，加满已经煮沸排除空气并冷却的蒸馏水。

然后塞好瓶塞，使多余的水自瓶塞毛细管中溢出，用滤纸擦干后称重（精确到0.001g ），同时用温度计测定瓶内的水温t 1（准确到0.1℃），求得m bws1。

土的三个基本物性指标试验

⼟的三个基本物性指标试验⼟的三个基本物性指标试验第⼀节⼟粒⽐重试验（⽐重瓶法）⼀、试验⽬的测定⼟粒⽐重，为计算⼟的孔隙⽐、饱和度以及为⼟的其他物理⼒学试验（如颗粒分析的密度计法试验、压缩试验等）提供必要的数据。

⼆、基本原理⼟粒⽐重是指⼟在温度100～105oC下烘⾄恒重时的质量与同体积纯⽔在4oC时质量的⽐值。

⼟粒的质量可⽤精密天秤测得。

⼟粒的体积⼀般应⽤排出与⼟粒同体积之液体的体积⽅法测得，通常⽤⽐重瓶法。

此法适⽤于粒径⼩于5mm或者含有少量5mm颗粒的⼟。

粒径⼤于5mm的⼟，则⽤虹吸筒法。

对于砂⼟，可⽤⼤型的李⽒⽐重瓶法，其原理均与⽐重瓶法相似。

在⽤⽐重瓶法测定⼟粒体积时，必须注意，所排开的液体体积必须能代表固体颗粒的真实体积。

⼟中含有⽓体，试验时必须把它排尽，否则影响测试精度。

可⽤煮沸法或抽⽓法排除⼟内⽓体。

所⽤的液体⼀般为纯⽔。

若⼟中含有⼤量的可溶盐类、有机质、胶粒时，则可⽤中性液体，如煤油、汽油、甲苯和⼆甲苯，此时必须⽤抽⽓法排⽓。

三、仪器设备1、⽐重瓶：容量为100cm3或50cm3, 有短颈式与长颈式两种(图2-1)；2、分析天秤：称量200g，最⼩分度值0.001g；3、恒温⽔槽；准确度应为±1oC；4、砂浴：能调节温度；5、真空抽⽓设备(图2-2)；6、温度计：测定范围为0～50oC，精确⾄0.5oC；7、其它：烘箱、纯⽔、中性液体、⼩漏⽃、⼲⽑⼱、⼩洗瓶、磁钵及研棒、孔径为2mm 筛等。

图2-1 ⽐重瓶a-短颈式b-长颈式图2-2 抽⽓装置⽰意图1-压⼒表2-真空缸3-⽐重瓶接真空泵四、操作步骤 1、⼟样的制备取有代表性的风⼲⼟样约100g, 充分研散，并全部过2mm 的筛。

将过筛风⼲⼟及洗净的⽐重瓶在100～105oC 下烘⼲；取出后置于⼲燥器内，冷却⾄室温称量后备⽤。

2、测定⼲⼟的质量称烘⼲⼟15g , 通过漏⽃装⼊已知质量的烘⼲⽐重瓶中，然后在分析天平上称得瓶加⼟的质量(精确⾄0.001g )，减去瓶的质量即得⼟粒质量m s 。

土工试验比重试验

土工试验比重试验7 比重试验7．1 一般规定7．1．1 按照土粒粒径可分别用下列方法进行比重测定：1 粒径小于5mm的土，用比重瓶法进行；2 粒径不小于5mm的土，且其中粒径大于20mm的颗粒含量小于10％时，应用浮称法；粒径大于20mm的颗粒含量不小于10％时，应用虹吸筒法。

7．1．2 一般土粒的比重应用纯水测定；对含有易溶盐、亲水性胶体或有机质的土，应用煤油等中性液体替代纯水测定。

7．2 比重瓶法7．2．1 本试验所用的仪器设备应符合下列规定：1 比重瓶：容量100mL或50mL，分长颈和短颈两种；2 天平：称量200g，分度值0．001g；3 恒温水槽：最大允许误差应为±1℃；4 砂浴：应能调节温度；5 真空抽气设备：真空度-98kPa；6 温度计：测量范围0℃～50℃，分度值0．5℃；7 筛：孔径5mm；8 其他：烘箱、纯水、中性液体、漏斗、滴管。

7．2．2 比重瓶的校准应按下列步骤进行：1 将比重瓶洗净，烘干，称量两次，准确至0．001g。

取其算术平均值，其最大允许平均差值应为±0．002g。

2 将煮沸并冷却的纯水注入比重瓶，对长颈比重瓶，达到刻度为止。

对短颈比重瓶，注满水，塞紧瓶塞，多余水自瓶塞毛细管中溢出。

移比重瓶入恒温水槽。

待瓶内水温稳定后，将瓶取出，擦干外壁的水，称瓶、水总质量，准确至0．001g。

测定两次，取其算术平均值，其最大允许平行差值应为±0．002g。

3 将恒温水槽水温以5℃级差调节，逐级测定不同温度下的瓶、水总质量。

4 以瓶、水总质量为横坐标，温度为纵坐标，绘制瓶、水总质量与温度的关系曲线。

7．2．3 比重瓶法试验应按下列步骤进行：1 将比重瓶烘干。

当使用100mL比重瓶时，应称粒径小于5mm的烘干土15g装入；当使用50mL比重瓶时，应称粒径小于5mm的烘干土12g装入。

2 可采用煮沸法或真空抽气法排除土中的空气。

向已装有干土的比重瓶注入纯水至瓶的一半处，摇动比重瓶，将瓶放在砂浴上煮沸，煮沸时间自悬液沸腾起砂土不得少于30min，细粒土不得少于1h。

土的比重试验记录表

第页,共页
土的比重试验检测记录表
试验室名称：
记录编号：
工程部位/用途试验依据样品描述试验条件
委托/任务编号样品编号样品名称试验日期
主要仪器设备及编号
比重瓶法
ቤተ መጻሕፍቲ ባይዱ
比试样重温度编号瓶 (℃)
号
液体比重
比重瓶瓶、干土
质量总质量
(g)
(g)
干土质量 (g)
瓶、液总质量
(g)
瓶、液、土总
试样编号
某一温温度
度下水 (℃) 的比重
烘干土质量 (g)
浮力法
≥5mm土粒质量(g)
<5mm土粒的比重
烧杯、杯中水和悬没于水中的金属网篮及试样
的浮力总质量(g)
悬没于水中的金属网篮的浮力质量
(g)
烧杯和杯中水的质量 (g)
比重
平均比重值
试样总土质量(g)
试样温度水的编号 (℃) 比重
质量 (g)
与干土同体积的液
体质量 (g)
比重
平均比重值
试样总土质量(g)
试样温度水的编号 (℃) 比重
浮称法 ≥5mm土粒质量(g)
<5mm土粒的比重
烘干土金属网篮加试样金属网篮在试样在水中质量(g) 在水中质量(g) 水中质量(g) 质量(g)
比重
平均比重值
试样总土质量(g)
虹吸筒法
≥5mm土粒质量(g)
烘干土风干土质量质量 (g) (g)
量筒质量 (g)
量筒加排开水排开水质量质量(g) (g)
<5mm土粒的比重
吸着水质量 (g)

土工试验2比重,颗粒分析方法

土的比重试验●土粒比重是土的三大基本物理性指标(比重、密度、含水率)之一●它是换算土的六个基本物理性计算指标和评价土类的重要依据之一●无量纲量。

比重的定义●《现代科学技术词典》将材料的比重定义为：●材料的密度和其标准材料密度之比。

●这一定义更具有科学性和一般性。

●土粒比重是土粒在温度105~110℃下烘至恒量时的质量与同体积4℃时纯水质量的比值●从而有如下土粒比重Gs的表达式●通常所说土的比重就是指土粒的比重。

比重瓶法1目的和适用范围●颗粒小于5mm的土用比重瓶法测定。

●根据土的分散程度、矿物成分、水溶盐和有机质的含量又分别规定用纯水和中性液体测定。

●排气方法也根据介质的不同分别采用煮沸法和真空抽气法。

2仪器设备● 2.1比重瓶：容量100(或50)mL。

●比较试验表明，瓶的大小对比重结果影响不大，但因100mL的比重瓶可以多取些试样，使试样的代表性和试验的精度提高，所以建议采用100mL的比重瓶，但也允许采用50mL的比重瓶。

● 2.2天平：称量200g，感量0.001g。

● 2.3恒温水槽：灵敏度±1℃。

● 2.4砂浴。

● 2.5真空抽气设备。

● 2.6温度计：刻度为0～50℃，分度值为0.5℃。

● 2.7其他：如烘箱、蒸馏水、中性液体(如煤油)、孔径2mm及5mm筛、漏斗、滴管等。

2.8比重瓶校正●比重瓶校正一般有两种方法：●称量校正法和计算校正法。

●前一种方法精度比较高，后一种方法引入了某些假设，但一般认为对比重影响不大。

●本试验以称量校正法为准。

● 1.将比重瓶洗净、烘干，称比重瓶质量，准确至0.001g。

● 2.将煮沸后冷却的纯水注入比重瓶。

●对长颈比重瓶注水至刻度处●对短颈比重瓶应注满纯水，塞紧瓶塞，多余水分自瓶塞毛细管中溢出。

●调节恒温水槽至5℃或10℃,然后将比重瓶放入恒温水槽内，直至瓶内水温稳定。

●取出比重瓶，擦干外壁，称瓶、水总质量，准确至0.001g。

● 3. 以5℃级差，调节恒温水槽的水温，逐级测定不同温度下的比重瓶、水总质量，至达到本地区最高自然气温为止。

土的比重试验记录表(比重瓶法)

试验：复核：日期：年月日
土的比重试验检测记录表（比重瓶法）
XX-4003
记录编号：第页共页
工程名称
委托、任务编号
试验依据
□GBT/T50123-1999
□JTG E40-2007 □TB 10102-2010
样品编号
样品描述
□正常□偏离
样品名称
试验条件
℃， RH=
%
试验日期
主要仪器设备及编号
分析天平电子调温电砂浴 Leabharlann 重瓶土壤筛温度计电热鼓风干燥箱
第页共页工程名称委托任务编号试验依据gbtt501231999jtge402007tb101022010样品编号样品描述正常偏离样品名称试验条件试验日期主要仪器设备及编号分析天平电子调温电砂浴比重瓶土壤筛温度计电热鼓风干燥箱样品编号比重瓶号温度液体比重比重瓶质瓶干土总质量g干土质量质量g比重比重平均超过30min
样品编号
比重瓶号
温度（℃）
液体比重
比重瓶质量（g）
瓶、干土总质量（g）
干土质量（g）
瓶、液总质量（g）
瓶、液、土总质量（g）
比重
比重平均值
备注：两次结果之差为0.02，符合要求。土液静置时间： - ，时间超过一昼夜。煮沸时间： - ，超过30min。比重瓶称量时已冷却至室温，与蒸馏水温度相同，水的比重参考水的比重表。

土的三个基本物性指标试验

土的三个基本物性指标试验第一节土粒比重试验（比重瓶法）一、试验目的测定土粒比重，为计算土的孔隙比、饱和度以及为土的其他物理力学试验（如颗粒分析的密度计法试验、压缩试验等）提供必要的数据。

二、基本原理土粒比重是指土在温度100～105ºC下烘至恒重时的质量与同体积纯水在4ºC时质量的比值。

土粒的质量可用精密天秤测得。

土粒的体积一般应用排出与土粒同体积之液体的体积方法测得，通常用比重瓶法。

此法适用于粒径小于5mm或者含有少量5mm颗粒的土。

粒径大于5mm的土，则用虹吸筒法。

对于砂土，可用大型的李氏比重瓶法，其原理均与比重瓶法相似。

在用比重瓶法测定土粒体积时，必须注意，所排开的液体体积必须能代表固体颗粒的真实体积。

土中含有气体，试验时必须把它排尽，否则影响测试精度。

可用煮沸法或抽气法排除土内气体。

所用的液体一般为纯水。

若土中含有大量的可溶盐类、有机质、胶粒时，则可用中性液体，如煤油、汽油、甲苯和二甲苯，此时必须用抽气法排气。

三、仪器设备1、比重瓶：容量为100cm3或50cm3, 有短颈式与长颈式两种(图2-1)；2、分析天秤：称量200g，最小分度值0.001g；3、恒温水槽；准确度应为±1ºC；4、砂浴：能调节温度；5、真空抽气设备(图2-2)；6、温度计：测定范围为0～50ºC，精确至0.5ºC；7、其它：烘箱、纯水、中性液体、小漏斗、干毛巾、小洗瓶、磁钵及研棒、孔径为2mm 筛等。

图2-1 比重瓶a-短颈式b-长颈式图2-2 抽气装置示意图1-压力表2-真空缸3-比重瓶接真空泵四、操作步骤 1、土样的制备取有代表性的风干土样约100g, 充分研散，并全部过2mm 的筛。

将过筛风干土及洗净的比重瓶在100～105ºC 下烘干；取出后置于干燥器内，冷却至室温称量后备用。

2、测定干土的质量称烘干土15g , 通过漏斗装入已知质量的烘干比重瓶中，然后在分析天平上称得瓶加土的质量(精确至0.001g )，减去瓶的质量即得土粒质量m s 。

土工试验公式及原始记录表格

一、含水率试验
二、密度实验
1、环刀法（细粒土）
2、灌水法（现场，粗粒土）
3、灌砂法（现场，粗粒土）
三、土粒比重试验
1、比重瓶法（粒径小于5mm）
2、浮称法（粒径≥5mm）
四、颗粒分析试验
1、筛分法（0.075mm＜粒径≤60mm）
2、密度计法（粒径＜0.075mm）GB50123-1999第32页
3、移液管法（粒径＜0.075mm）
五、界限含水率
1、液、塑限联合测定法
2、滚搓法塑限试验
六、砂的相对密度试验
1、砂的最小干密度试验
2、砂的最大干密度试验
七、击实试验
八、回弹模量试验（杠杆压力仪法）
九、渗透试验
2、常水头渗透试验
1、常水头渗透试验
十、固结试验(标准固结试验）
2、应变控制连续加荷固结试验
十一、黄土湿陷试验1、湿陷系数试验
2、自重湿陷系数
3、溶滤变形系数试验
4、湿陷起始压力试验
十二、直接剪切试验。

比重瓶法的试验步骤

岩土工程：比重瓶法的试验步骤
1、将比重瓶烘干，将15 克烘干土装入100 毫升比重瓶内（若用 50 毫升比重瓶，装烘干约12 克），称量。

2、为清除土中空气，将已装有干土的比重瓶，注蒸馏水至
瓶的一半处，摇动比重瓶，并将瓶在砂浴中煮沸，煮沸时间自悬
液沸腾时算起，砂及低液限黏土应许多于30min，高液限黏土应许多于 1h，使土粒分别，注意沸腾后调理砂浴温度，不使土液，
溢出瓶外。

3、如系长颈比重瓶，用滴管调整液面恰至刻度（以弯液
面上缘为准），擦干瓶外及瓶内壁刻度以上部分的水，称瓶、水、土总质量。

如系短颈比重瓶，将纯水注满，使剩余水分自瓶
塞毛细管中溢出，将瓶外水分擦干后，称瓶、水土总质量，称量
后立刻测出瓶内水的温度，正确至 0.5 摄氏度。

4、依据测得的温度，从已绘制的温度与瓶、水总质量关系
曲线中查得瓶水总质量，如比重体积预先未经温度校订，则立刻倾去悬液，洗净比重瓶，注入预先煮沸过且与试验时同温度的蒸
馏水至同一体积刻度处，短颈比重瓶则灌水至满，按本试验3 步骤调整液面后，将瓶外水分擦干，称瓶、水总质量一。

5、如系砂土，煮沸时砂易跳出，同意用真空抽气法取代煮
沸法清除土中空气，其他步骤与本规程3至4同样。

6、对含有某必定量的可溶盐、不亲性胶体或有机质的土，
一定用中性液体（如煤油）测定，并用真空抽气法排队土中气体。

真空压力表读数宜为100kPa，抽气时间 12h（直至悬液内无气泡为止），其他步骤同本规程3至4.
7、本试验称量应正确至0.001g.。

比重瓶校验方法

比重瓶校验方法本方法适用于新的或使用中的比重瓶。

（一）概述比重瓶用于粒径小于5mm的土及其他粉状物料比重（密度）测定。

（二）技术要求2.1 外观：无裂纹或其它明显变形。

2.2 容积：经测量得出不同温度下的瓶水质量，准确至1mg，两次差值。

0.02g（三）校验用标准工具3.1 电子天平：称量1100g，感量0.01g。

温度计：刻度范围0~50℃，精确至1℃。

（四）环境条件温度：20℃~24℃；相对湿度：≤75%。

（五）校验方法5.1 外观：目测。

5.2 比重瓶计算校正法：5.2.1 将比重瓶洗净、烘干，在干燥器内冷却称量m01，准确至0.01g，再次烘干冷却后称量m02。

两次差值不大于0.02g，取其算术平均值m0。

5.2.2 将事先煮沸并冷却至室温的纯水注入比重瓶至满，塞上瓶塞，使多余的水沿瓶塞毛细管中溢出，擦干瓶外表面的水，称其瓶、水总质量m11，准确至0.01g，重复上述步骤，取其算术平均值m1，两次差值不得大于0.02g。

5.3 按公式计算m2：m2=m m mPPT Twwv01021211+-+-()[()]ω式中：Ｔ１──比重瓶内纯水温度℃Ｔ２──比重瓶内纯水任意温度℃ｍ１──温度为Ｔ１时的瓶水总质量ｍ２──温度为Ｔ２时的瓶水总质量ｍ０──比重瓶的质量ＰＷ１──温度Ｔ1时水的密度ＰＷ２──温度Ｔ2时水的密度ωＶ──玻璃的膨胀系数，国产瓶可取2.4×10-5/℃（六）校验结果处理校验结果符合技术要求为合格，合格者方可使用。

（七）校验周期一年。

（八）附录校验记录表格式。

比重瓶校验记录****/ZJ-031比重瓶校验记录（二）。

工程试验检测中心比重瓶容量瓶的校验方法

工程试验检测中心比重瓶容量瓶的校验方法本规程适应于新购置及使用中的比重瓶。

一、概述比重瓶用于粒径小于5mm的土及其他粉状物料比重（密度）测定。

二、技术要求1、外观：无裂纹或其他明显变形。

2、容积：经标定，绘制瓶水总质量与温度关系曲线。

三、校验用标准工具：1、比重瓶：容量500ml及100ml2、天平：称量200g，感量0.001g(检定合格使用期内)3、温度计：0—50℃，精确至0.5℃(检定合格使用期内)4、恒温水槽：(±0.5℃)。

5、其它：滴管、蒸馏水。

四、校验方法1、外观：目测2、绘制瓶水总质量与温度关系曲线（1）将比重瓶洗净、烘干、称重二次，准确至0.001g，取其算术平均值，二次差值不得大于0.002g。

（2）将事先煮沸并冷却的蒸馏水，注入长颈比重瓶，达到刻度处为止。

移比重瓶入恒温水槽，等瓶内水温稳定后，用滴管调整液面恰至刻度，将瓶取出，擦干外部水，称瓶、水合重，准确至0.001g，重复上述步骤，取其算术平均值，其平等差值不得大于0.002g。

（3）将恒温水槽水温升高5℃，按（2）步骤，求出该温度下的瓶，水合重，如此再按5℃间隔调节其它温度。

（4）短颈比重瓶，注蒸馏水瓶时应至近满，其多余水分在塞好的瓶塞时可自瓶塞毛细管中溢出，其余步骤与长颈瓶同。

（5）将测定结果列表，以瓶、水总质量为横坐标，温度为纵坐标，绘制瓶、水合重与温度关系曲线。

计算公式M2＝（M1-M0）PW2/PW1[1+V（T2-T1）] 式中T1－比重瓶内纯水温度℃T2－比重瓶内纯水任意温度℃M1－温度为T1时的瓶水总质量ｇM2－温度为T2时的瓶水总质量ｇM0－比重瓶的质量ｇPW1－温度为T1时水的密度g/cm3（查附表）PW2－温度为T2时水的密度g/cm3（查附表）五、校验结果处理1、外观检查合格2、绘制出瓶、水总质量与温度曲线。

六、校验周期为一年。

七、校验记录见下表：比重瓶校验记录。

JGLQ01003abcd土的比重(比重瓶+浮称法+浮力法+虹吸筒法)试验检测原始记录表

量（g）
瓶、水/中性液体、土
总质量（g）
JGLQ01003a JGLQ01003b JGLQ01003c JGLQ01003d
比重
平均比重值
试样总土质量(g)
浮称法 ≥5mm土粒质量(g)
<5mm土粒的比重
试样水温水的编号 (℃) 比重
烘干土金属网篮加试样金属网篮在质量(g) 在水中质量(g) 水中质量(g)
第页，共页
土的比重试验检测记录表
机构名称：中建路桥集团检测科技有限公司
记录编号：
工程部位/用途试验依据样品描述试验条件
温度：
℃；相对湿度：
任务单编号
样品编号
样品名称
%
试验日期
主要仪器设备及编号
比重瓶法
试样编号
比重瓶号
水/中性液体温度（℃）
水/中性液体比重
干土质量（g）
瓶、水/中性液体总质
试样在水中质量(g)
土的比重
平均比重值
浮力法
试样总土质量(g)
≥5mm土粒质量(g)
<5mm土粒的比重
试样编号
水温 (℃)
某一温度下水的比重
烘干土质量 (g)
烧杯、杯中水和悬没于水中的金属网篮及试样
的浮力总质量(g)
悬没于水中的金属网篮的浮力质量
(g)
烧杯和杯中水的质量 (g)
土的比重
平均比重值
虹吸筒法
试样总土质量(g)
≥5mm土粒质量(g)
<5mm土粒的比重
试样编号
水温 (℃)
水的比重
烘干土风干土
质量质量
ห้องสมุดไป่ตู้(g)

比重法

2010-7-28
4
试验步骤
(1)先将洗净,烘干的比重瓶称其质量m1,准确至0.001g; (2)将经过5mm筛筛选并烘干后的土,取不低于15g装入比重瓶内,称试样和瓶的总质量m2,准确至0.001g; (3)将纯水注入已装有干土的比重瓶中至一半处,摇动比重瓶,将瓶放在电砂浴上煮沸,煮沸时间自悬液沸腾时算起,砂及低液限粘土应不少于 30min,高液限粘土应不少于1h,使土粒分散;
比重试验
specific gravity of solid particles test
2010-7-28
1
试验目的
测定土体的相对密度即比重. 土粒比重的定义:土粒比重Gs是土粒在温度 105~110 105~110℃下烘至恒重时的质量与土粒同体积4℃时 4 纯水质量的比值.
2010-7-28
2
2010-7-28
5
试验步骤
(4)将蒸馏水注入已煮好比重瓶至近满,待瓶内温度稳定及悬液上部澄清后,再加满蒸馏水,塞好瓶塞,使多余的水份自瓶塞毛细管中溢出. 将瓶外水份擦干净,称拼,水,土的总质量m3,准确至0.001g,称后马上测瓶内温度; (5)把瓶内悬液倒掉,把瓶洗干净,再注满蒸馏水,把瓶塞插上,使多余的水分自瓶塞毛细管中溢出,将瓶外水份擦干净,称比重瓶,水的总质量m4,准确至0.001g; (6)本试验须进行两次平行测定,其平行差值不大于0.02,然后取其算术平均值.
2010-7-28
6
成果整理
(1)按下式计算含水量:
Gs = Gwt × (m2 m1 ) (m4 + (m2 m1 ) m3 )
式中:Gs——土粒比重; m1——空瓶的质量(g); m2——瓶加干土的质量(g); m3——瓶加水加土的质量(g); m4——瓶加水的质量(g); Gwt——t摄氏度时蒸馏水的比重(可查相应的物理手册). (2)记录表格见实验报告.

常用土壤容重、比重测定及孔隙度计算方法

土壤容重、比重测定及孔隙度计算一、目的要求土壤容重、比重和孔隙度是土壤松紧状况的反映，而土壤的松紧状况与土壤一系列理化性质，耕作情况等密切相关，因此测定土壤容重、比重与孔隙度的大小，可以作为判断土壤肥力高低的一项重要指标。

二、说明土壤容重是指土壤在自然情况下，单位体积内所具有的干土重量，包括土壤孔隙在内，通常以（克/立方厘米）表示。

通过土壤容重测定可以大致估计土壤有机质含量多少，质地状况以及土壤结构好坏。

土壤比重是指单位体积内固体干土粒的重量与同体积水重之比，不包括土壤孔隙在内，决定土壤比重大小的主要因素是土壤有机质含量和土壤矿物组成。

土壤孔隙度是指单位体积内土壤孔隙所占的百分数，土壤孔隙的数量与大小，密切影响着土壤透水、透气与蓄水保墒能力，它可由土壤容重、比重及土壤田间持水量计算而得。

三、方法（一）容重测定：环刀法1、在欲测容重地块挖坑，长、宽约1尺左右，坑深视土层情况而定，通常1.5尺左右即可并将取土坑壁垂直切平。

2、将环刀垂直压入各层土壤中，如土壤紧实时，可在环刀上端垫一块木板，用铁锤击入土壤。

环刀进入土层时勿左右摇摆，以免破坏土壤自然状态，影响容重。

3、用铁铲将环刀从土壤中挖出，小心削平下端，然后将上部钢环去掉，再削平上端，环刀内的土壤体积为100立方厘米，同样取三份，两份求其平均值，一份测定土壤毛管孔隙度。

4、将环刀内的土壤无损移入铝盒中，带回室内称重，土壤如在大铝盒中直接烘干时可不称重。

5、将大铝盒打开盖放入105℃烘箱中烘8小时，或取其中的土壤15—20克，放入小铝盒中，用酒精烧失法，求出土壤含水百分数。

6、计算：式中g——环刀内湿样重（克）gV——环刀内容积（厘米3）W——样品含水百分数（不带%）（二）比重测定：1、将比重瓶加水至满、外部擦干，称重为A。

2、将比重瓶中水分倒出约1/3把10克烘干土小心倒入瓶中，加水至满，注意不使水溢出，擦干，称重为B。

3、10克（干土重）+ A（比重瓶重+ 水重）- B（比重瓶重+ 10克干土重+ 排出10克干土体积后的水重）= C（10克干土同体积的水重）。

比重试验——精选推荐

试验三比重试验一、概述土的比重是指土粒在温度105～110℃下烘至恒重时的质量与土粒同体积4℃时纯水质量的比值。

在数值上，土的比重与土粒密度相同，但前者是没有单位的。

土的比重是土的基本物理性质之一，是计算孔隙比、孔隙量、饱和度等的重要依据，也是评价土类的主要指标。

土的比重主要取决于土的矿物成分，不同土类的比重变化幅度不大，在有经验的地区可按经验值选用，对于一般而言，其砂土比重约为2.65～2.69，砂质粉土比重约为2.70，粘质粉土比重约为2.71，粉质粘土比重约为2.72～2.73，粘土比重约为2.74～2.76。

二、试验方法及原理根据土粒粒径的不同，土的比重试验可分别采用比重瓶法、浮称法或虹吸筒法。

对于粒径小于5mm的土，采用比重瓶法进行，其中对于排除土中空气可用煮沸法和真空抽气法；对于粒径大于等于5mm的土，且其中粒径大于20mm颗粒小于10%时，采用浮称法进行；对于粒径大于等于5mm的土，但其中粒径大于20mm颗粒大于10%时，采用虹吸筒法进行；当土中同时含有粒径小于5mm 和粒径大于等于5mm的土粒时，粒径小于5mm的部分用比重瓶法测定，粒径大于等于5mm的部分则用浮称法或虹吸筒法测定，并取其加权平均值作为土的比重。

(一)比重瓶法比重瓶法，其基本原理就是由称好质量的干土放入盛满水的比重瓶的前后质量差异，来计算出土粒的体积，从而进一步计算出土粒比重。

1.仪器设备(1)容积100ml或50ml的比重瓶，有长颈和短颈两种形式；(2)称量200g、最小分度值0.001g的天平；(3)恒温水槽，准确度为+1℃；(4)能调节温度的砂浴；(5)真空抽气设备，包括真空抽气机、真空抽气缸、测压的水银柱或真空负压表；(6)刻度0～50℃、最小分度值0.5℃的温度计；(7)孔径2mm及5mm的筛；(8)烘箱、牛角匙、蒸发皿、玻璃漏斗、滴管、洗瓶、纯水、中性游人液体(如煤油)等。

2.操作步骤(1)比重瓶校准① 将比重瓶洗净、烘干，置于干燥器内，冷却至室温后，称比重瓶质量，精确至0.001g，比重瓶质量需称量两次，两次的差值不得大于0.002g，并取其算术平均值。
