KB0D双速三速电动机控制器
KBO介绍手册
一：新型电器-控制与保护开关电器（CPS）大家都知道MCB代表“小型塑料外壳式断路器”，MCCB代表“塑料外壳式断路器”，RCCB代表“家用和类式用途的不带过流保护的剩余电流动作断路器”，RCBO代表“家用和类式用途的带过流保护的剩余电流动作断路器”，ACB代表“框架式断路器”，ELCB代表“塑料外壳式漏电断路器”，而CPS则代表“控制与保护开关电器”，即英文“Control and Protective Switching Device”的缩写。
“CPS”是国际通用的“控制与保护开关电器”的产品类别代号。
CPS是随着技术和市场的发展，近年来在国际上出现的一种新型的多功能电器；作为低压电器产品的一大类别，CPS已成为低压电器产品中的新类别。
CPS将断路器（熔断器）、接触器、起动器、隔离器、热继电器等分离电器元件的主要功能综合为一体，以一个具有独立结构形式的单一产品理想地实现了上述多个产品的组合功能。
由于保护特性和控制特性都是产品内部“自配合”的，并可综合多种信号, 因此, 保护特性完善、合理；可由自控方式或自控与手控兼有的方式进行操作，以完成其控制功能。
XLCPS 系列控制与保护开关电器是国内第三代填补智能化的CPS产品。
XLCPS系列产品的问世和推广应用，将带来低压电器向“智能化”发展的变革，促进电气领域的技术进步。
主要体现为：1：将大大减少低压电控系统中所需元件的品种和数量。
在集中控制、电动机控制中心（MCC）、微机群控等方面具有非同一般的优越性，特别适用于高度现代化的工业场合。
2：加上防护外罩，就可成为保护完善的防尘式、防腐式电器设备，在化工厂、冶炼厂、煤矿、港口、船舶及铁路上推广应用有广阔的前景。
3：提高系统的可靠性和工作连续性，缩短维护时间，将产生巨大的经济和社会效益。
4：在国际市场具有很强的竞争力。
二.XLCPS系列控制与保护开关电器（CPS）技术水平CPS系列控制与保护开关电器第一代体积比较大，保护采用的双金属片技术。
KBIII控制器说明书
K B I I I控制器说明书 The latest revision on November 22, 2020KB6000Ⅲ气体报警控制器使用说明书Ver:HW7河南汉威电子股份有限公司HENAN HANWEI ELECTRONICS CO., LTDISO9001认证企业感谢您使用汉威电子系列产品，当您准备使用本产品时请务必仔细阅读本说明。
并按照所提供的有关操作步骤进行，使您能充分享受我公司提供的服务，同时避免您的误操作而损坏本机或发生其它意外。
请妥善保管本手册，以便在您日后需要时能及时查阅、获得帮助。
版权声明本手册版权属河南汉威电子股份有限公司所有，未经书面许可，本手册任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段及方式进行传播。
河南汉威电子股份有限公司秉承科技进步原则，不断致力于产品改进、提高产品性能，公司保留任何产品改进而不预先通知的权利。
如果用户不依照本手册说明擅自安装或修理更换部件，由此产生的责任由用户负责。
产品及产品颜色、款式请以购买的实物为准。
用户服务指引：1在使用本产品前，请根据产品出厂清单仔细核对附件、产品合格证及用户保修卡是否齐全，若发现不全，请立即与销售商或厂家联络。
2本产品自售出之日起十二个月内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，凭保修单享受免费维修。
3因违反操作规定和要求而造成的损坏、非我公司指定的特约技术服务部维修引起的故障或由于不可抗拒因素引起的产品质量问题，我公司将进行收费维修。
4产品进行维修时，请主动出示产品保修卡。
不能出示产品保修卡的将作为收费维修。
5产品维护、维修后，请出示本手册，维修人员将填写所附的《维护、维修情况记录》并签名；同时也请您在维修人员的《维护、维修情况记录》上签名确认维护、维修内容并提出宝贵意见，如果是单位用户，请加盖公章。
6如果您对我们提供的产品和服务有任何疑问或不满，包括产品技术、质量、安装维修、服务态度、收费标准等问题，请您及时联络我们，我们将会对您的意见妥善处理。
KB0D双速三速电动机控制器
KB0D双速三速电动机控制器简介KB0D双速三速电动机控制器是一款用于控制电动机转速的设备。
它采用先进的控制算法和可靠的硬件设计，可实现电动机的双速和三速控制。
该控制器广泛应用于工业自动化、家电、汽车和其他领域。
特性1. 双速和三速控制：KB0D控制器具有双速和三速控制模式。
用户可以根据具体需求选择合适的控制模式，实现电动机的灵活控制。
2. 高效能：KB0D控制器采用高效能的设计，能够提供稳定可靠的电动机控制，提高整个系统的效率。
3. 多种保护功能：KB0D控制器具有多种保护功能，如过载保护、过温保护、短路保护等，可保护电动机和控制器的正常运行。
4. 调速范围广：KB0D控制器支持广泛的调速范围，可以满足不同应用场景的需求。
5. 易于安装和调试：KB0D控制器采用模块化设计，安装和调试方便快捷，节省时间和成本。
技术参数输入电压范围：AC220V/AC380V控制方式：双速和三速控制额定功率：根据具体型号而定调速范围：根据具体型号而定外形尺寸：根据具体型号而定应用领域KB0D双速三速电动机控制器广泛应用于以下领域：工业自动化：用于控制各类生产设备的电动机，如输送带、机床等。
家电：用于控制洗衣机、冰箱、空调等家电产品的电动机。
汽车：用于控制汽车的各类电动机，如发动机、空调压缩机等。
安全提示在安装和调试过程中，请务必断开电源，避免触电事故。
使用前请仔细阅读产品的安全注意事项和操作手册，并按照指导进行操作。
如发现产品存在异常情况或故障，请及时停止使用，并联系售后服务。
以上是关于KB0D双速三速电动机控制器的简要介绍和技术参数。
如需了解更多详细信息，请参考产品的说明书或联系供应商。
KB0-CC-75排风兼排烟双速风机控制电路图3
双速电机接线图原理图
双速电机接线图原理图
双速电机是一种能够在不同速度下运行的电机，它在工业生产中有着广泛的应用。
在本文中，我们将介绍双速电机的接线图原理图，帮助读者更好地理解其工作原理和接线方法。
首先，我们来了解一下双速电机的基本结构。
双速电机通常由两个电动机组成，分别是高速电机和低速电机。
这两个电机可以根据需要在不同的速度下进行工作，从而满足不同的生产需求。
接下来，我们将介绍双速电机的接线图原理图。
在接线图中，我们可以清晰地
看到电机的各个部件以及它们之间的连接方式。
通过接线图，我们可以了解电机的电源接入位置、转子和定子的连接方式，以及控制电路的设计。
在接线图中，高速电机和低速电机通常会有不同的接线方式。
高速电机通常采
用星形接线，而低速电机通常采用三角形接线。
这种不同的接线方式可以使电机在不同的工作状态下达到不同的转速。
除了电机本身的接线方式，接线图还包括了控制电路的设计。
通过控制电路，
我们可以实现对双速电机的启动、停止和转速调节。
控制电路的设计需要考虑到电机的特性和工作环境，以确保电机能够稳定可靠地运行。
在实际的安装和调试过程中，接线图原理图是非常重要的参考资料。
它可以帮
助工程师们正确地接线，确保电机能够按照设计要求正常运行。
同时，接线图也可以帮助工程师们快速排查和解决电机运行中的故障问题。
总的来说，双速电机接线图原理图是理解和使用双速电机的重要工具。
通过接
线图，我们可以了解电机的结构和工作原理，确保电机能够安全、稳定地运行。
希望本文能够对读者有所帮助，谢谢阅读！。

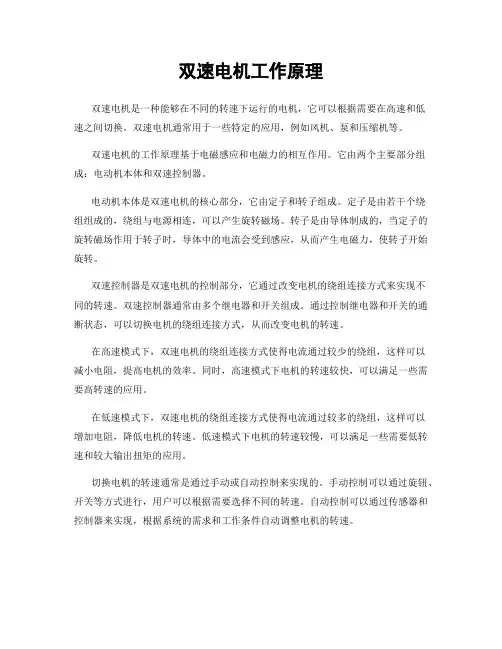

双速电机工作原理
双速电机工作原理双速电机是一种能够在不同的转速下运行的电机，它可以根据需要在高速和低速之间切换。
双速电机通常用于一些特定的应用，例如风机、泵和压缩机等。
双速电机的工作原理基于电磁感应和电磁力的相互作用。
它由两个主要部分组成：电动机本体和双速控制器。
电动机本体是双速电机的核心部分，它由定子和转子组成。
定子是由若干个绕组组成的，绕组与电源相连，可以产生旋转磁场。
转子是由导体制成的，当定子的旋转磁场作用于转子时，导体中的电流会受到感应，从而产生电磁力，使转子开始旋转。
双速控制器是双速电机的控制部分，它通过改变电机的绕组连接方式来实现不同的转速。
双速控制器通常由多个继电器和开关组成。
通过控制继电器和开关的通断状态，可以切换电机的绕组连接方式，从而改变电机的转速。
在高速模式下，双速电机的绕组连接方式使得电流通过较少的绕组，这样可以减小电阻，提高电机的效率。
同时，高速模式下电机的转速较快，可以满足一些需要高转速的应用。
在低速模式下，双速电机的绕组连接方式使得电流通过较多的绕组，这样可以增加电阻，降低电机的转速。
低速模式下电机的转速较慢，可以满足一些需要低转速和较大输出扭矩的应用。
切换电机的转速通常是通过手动或自动控制来实现的。
手动控制可以通过旋钮、开关等方式进行，用户可以根据需要选择不同的转速。
自动控制可以通过传感器和控制器来实现，根据系统的需求和工作条件自动调整电机的转速。
除了双速电机，还有一些其他类型的多速电机，例如三速电机和无级变速电机等。
它们的工作原理和双速电机类似，都是通过改变电机的绕组连接方式来实现不同的转速。
总之，双速电机是一种能够在不同转速下工作的电机，它通过改变电机的绕组连接方式来实现不同的转速。
双速电机在一些特定的应用中具有很大的优势，可以满足不同工况下的需求。
KBO控制与保护开关电器应用简析
KBO控制与保护开关电器应用简析作者：钟明来源：《科技资讯》 2011年第29期钟明(中铁建设集团西安分公司第十一项目部西安 710000)摘要:介绍了KB0控制与保护开关电器的基本结构特点、基本原理、应用范围、与传统分离式电气元件的异同及其特性;主要介绍了不同配置应用及控制特点、选型要点,以及安装维护时应注意的问题。
关键词:KB0开关配置应用中图分类号:T912 文献标识码:A 文章编号:1672-3791(2011)10(b)-0040-02在民用建筑电气中,我们通常采用断路器(熔断器)、接触器、起动器、隔离器、热继电器等分离电器元件的组合来实现控制与保护功能。
经过长时间的实践,人们发现这种组合方式带来诸多弊端,如设计选型难,各种分离电器元件之间的配合不能达到预期效果。
随着电气技术的发展,人们对电气控制的可靠性、稳定性、便捷性提出了更高的要求。
于是,KB0控制与保护开关电器(国际代号CPS:Control and Protective Switching Devices)便应运而生。
它是一种具有独立结构,并可实现上述多个分离元件组合功能的单一产品。
相对分离元件,其保护特性更加合理、完善。
在北京奥运会媒体村、羽毛球馆、摔跤馆等工程中得到了良好运行效果和社会效益。
1 KB0开关的基本结构原理1.1 KB0开关内部结构主要由主体、热磁脱扣器、辅助触头以及声光报警附件等模块构成。
基本型KBO内部原理图及设计符号代号如图1、图2所示主电路为一次回路主触头、灭弧室及热磁脱扣器构成,A1、A2为主令开关及主线圈,其余为辅助触头。
当正常运行、或者发生短路、过载、过流等故障时,相应的主触头、辅助触头动作,实现接通、承载、分断、信号输出、报警、就地或远控等不同功能。
(如图1、图2所示)2 KB0开关的配置应用及选型要点KB0系列CPS主要应用于交流50Hz(60Hz)、额定电压690V及以下、电流自0.16A～125A的电力系统中接通、承载和分断正常条件下(包括规定的过载条件下)的电流以及非正常条件下的电流(如短路电流)以实现控制与保护功能。
KB0D双速三速电动机控制器
KB0D双速三速电动机控制器KB0D双速三速电动机控制器一、产品概述1.1 产品简介KB0D双速三速电动机控制器是一种用于控制电动机运行速度的设备。
它具有双速和三速功能，适用于各种电动机驱动场景。
1.2 产品特点●支持双速和三速功能，可根据实际需求选择适合的驱动方式。
●具有高效稳定的控制性能，确保电动机运行平稳。
●采用先进的控制算法和电子元件，提供可靠的控制信号。
●具备多种保护功能，如过流保护、过热保护等，提高设备的安全性和可靠性。
二、产品结构与参数2.1 结构图[在此插入KB0D双速三速电动机控制器的结构图]2.2 技术参数●输入电压.220V AC●输出电压：0.220V AC●最大输出功率.500W●调速模式：双速/三速●控制方式：电压调节●外形尺寸.100mm × 80mm × 50mm●工作温度：.10℃~60℃●电机启动方式：直接启动/星角启动三、使用说明3.1 安装●根据产品结构图，正确安装KB0D双速三速电动机控制器。
●将电源线与输入端子连接，确保电路连接正确稳定。
●将电动机与输出端子连接，确保连接牢固可靠。
3.2 设置●根据实际需求，选择双速或三速模式。
●根据电动机的要求，调节输出电压，以达到合适的速度。
●根据工作环境选择启动方式。
3.3 联动控制●根据实际需求，将KB0D双速三速电动机控制器与其他设备进行联动控制。
●设置合适的联动逻辑，确保设备之间的协调运行。
四、产品维护与保养4.1 维护●定期检查电路连接是否松动，如有松动及时固定。
●检查设备表面是否有灰尘和杂物，如有，用干净的布擦拭。
●定期检查设备散热器是否有积尘，如有，用吹风机吹去积尘。
4.2 保养●定期对设备进行维护，检查电子元件是否工作正常，如有问题及时更换。
●定期检查保护功能是否正常，如有故障及时修理。
●注意设备的防护，在使用过程中避免撞击和水浸。
五、附件说明本文档涉及附件：无六、法律名词及注释●电动机：将电能转换为机械能的装置。
双速电机控制电路工作原理
双速电机控制电路工作原理哎呀，这双速电机控制电路工作原理啊，说起来还真是挺有意思的。
你们知道不，我以前教学生的时候，有个学生就跟我探讨这个问题，那会儿我一拍脑袋，哎呀，这事儿得好好讲讲。
首先啊，咱们得先说说双速电机是什么。
双速电机嘛，顾名思义，就是能跑两个速度的电机。
它和普通电机不一样，不是单一的，而是有两个定子绕组，通过改变绕组的连接方式，就能实现速度的变换。
那它的工作原理呢，咱们得先从电机的结构说起。
电机里头有两个线圈，一个叫主线圈，一个叫副线圈。
正常情况下，咱们只连接主线圈，这时候电机就按照一个速度转。
如果咱们把主线圈和副线圈并联起来，电机速度就提高啦；如果咱们串联起来，那速度就降低啦。
这原理说起来简单，但实际上有点儿复杂。
你们知道不，电机的转速和电压、频率是有关系的。
咱们改变电压和频率，就能改变电机的转速。
所以，双速电机控制电路，就是通过控制电压和频率来实现的。
记得有一次，有个学生问我：“刘老师，那这个电路到底是怎么控制电压和频率的呢？”我跟他讲：“哎呀，这事儿还得从电源说起。
”然后我就开始巴拉巴拉讲起电源的变换、控制器的原理，他听得是云里雾里。
我说：“你想象一下，电源就像一条大河，咱们得在河里搭起一个个水坝，通过调节水坝的大小，控制水流的速度。
这个控制电路，就是这样一个水坝。
”学生听得眼睛都瞪圆了：“哇，刘老师，您这比喻太形象了！”我说：“那是，我教学生嘛，就得让学生听得懂，记得住。
”咱们再说说控制电路的组成。
一般来说，双速电机控制电路主要由接触器、控制器、变压器和电机组成。
接触器负责通断电路，控制器控制电压和频率，变压器实现电压变换，电机嘛，就是实际的执行机构。
有一次，有个学生问我：“刘老师，那这个控制器到底是个啥玩意儿？”我说：“哎呀，这个控制器啊，就像是电机的‘大脑’。
”然后我就开始给他讲控制器的作用、原理，他听得是津津有味。
我说：“这个控制器，就像是一个人，得学会应变。
当电机需要高速度时，它就指挥电源加大电压；当电机需要低速度时，它就降低电压。
KB0系列控制与保护开关电器推广应用手册
KB0系列产品推广应用手册双击自动滚屏发布者：鸿雁飞飞发布时间：2008-12-8 15:46:03 阅读：9094次【字体：】KB0系列控制与保护开关电器 (CPS)Control and Protective Switching Device推广应用手册1.新型电器－控制与保护开关电器（CPS）众所周知，MCCB表示“塑料外壳式断路器”，ACB表示“框架式断路器”，而CPS则表示“控制与保护开关电器”，即“Control and Protective Switching Devices”的英文缩写。
“CPS”是国际通用的“控制与保护开关电器”的产品类别代号。
CPS是随着技术和市场的发展，近年来在国际上出现的一种新型的多功能电器；作为低压电器产品的一大类别，CPS已成为低压电器产品中的新类别。
CPS将断路器（熔断器）、接触器、起动器、隔离器、热继电器等分离电器元件的主要功能综合为一体，以一个具有独立结构形式的单一产品理想地实现了上述多个产品的组合功能。
由于保护特性和控制特性都是产品内部“自配合”的，并可综合多种信号, 因此, 保护特性完善、合理；可由自控方式或自控与手控兼有的方式进行操作，以完成其控制功能。
KB0系列控制与保护开关电器是国内第一代填补空白的CPS产品。
KB0产品的问世和推广应用，将带来低压电器向“集成化”发展的变革，促进电气领域的技术进步。
主要体现为：将大大减少低压电控系统中所需元件的品种和数量。
在集中控制、电动机控制中心（MCC）、微机群控等方面具有非同一般的优越性，特别适用于高度现代化的工业场合。
加上防护外罩，就可成为保护完善的防尘式、防腐式电器设备，在化工厂、冶炼厂、煤矿、港口、船舶及铁路上推广应用有广阔的前景。
提高系统的可靠性和工作连续性，缩短维护时间，将产生巨大的经济和社会效益。
在国际市场具有很强的竞争力。
2.KB0系列控制与保护开关电器（CPS）技术水平2000年11月20日KB0系列产品通过国家鉴定。
KBODCC双速控制保护开关
KBODCC双速电机控制器
◆概述
以数字化产品KBOCC作为主开关，集成熔断器、断路器、接触器、起动器、隔离器、热继电器、过载（或过流、断相）保护继电器、电机综合保护器、智能漏电继电器等低压电器产品功能于一体，与相应的接触器及其他必需的附件，通过机械联锁和电气联锁构成新型保护式KBODCC双速电机控制与保护开关电器，实现集成化的、内部协调配合的双速电机自动控制与各种保护功能，适用于双速电动机的起动控制与保护。
具有星三角减压起动器KBOJCC、自藕减压起动器KBOZCC同样的特点。
产品根据需要安装电气联锁，具有可靠性高、分断能力高、寿命指标高，体积小、安装面积小、安装维护工作量小等优点。
◆型号及其解释
◆外形安装尺寸。
KB0D双速三速电动机控制器
KB0D双速三速电动机控制器KB0D双速三速电动机控制器简介KB0D双速三速电动机控制器是一种用于控制电动机转速的设备。
该控制器采用先进的电子技术，具有可靠性高、操作简单、性能优越等特点，广泛应用于各种电动机驱动系统中。
功能特点1. 双速和三速切换功能：KB0D控制器可以实现电动机的双速和三速切换，根据实际需求选择合适的转速模式，提高电动机的效率和运行稳定性。
2. 转速控制精度高：KB0D控制器采用先进的转速控制算法，能够实现对电动机转速的精确控制，保持恒定的转速输出。
3. 速度调节范围广：KB0D控制器支持广泛的速度调节范围，可以根据实际需求进行调整，满足不同工作条件下的转速要求。
4. 过载保护功能：KB0D控制器内置过载保护机制，当电动机负载过大时，会自动停止电机运行，避免电机受损。
5. 启动和停止平稳：KB0D控制器具有平稳的启动和停止功能，可以有效减少电动机启动时的冲击和震动，延长电机的使用寿命。
6. 外部设备接口丰富：KB0D控制器提供多种外部设备接口，可以方便地与其他设备进行连接，实现系统的集成和扩展。
应用领域KB0D双速三速电动机控制器广泛应用于各种工业自动化领域，如机械设备、输送系统、电力系统等。
在这些应用场景中，KB0D控制器能够提供可靠的电动机转速控制，保证系统的稳定运行。
KB0D双速三速电动机控制器是一种先进的电动机控制设备，具有可靠性高、操作简单、性能优越等特点。
它可以实现电动机的双速和三速切换，具有转速控制精度高、速度调节范围广、过载保护功能、启动和停止平稳等特点。
KB0D控制器在各种工业自动化领域有广泛的应用前景。
KB调速器
KB调速器、KB马达调速器、KB交流马达控制器、KB直流电机速度控制器、KB直流调速器、KB调速器上海轶舜国际贸易有限公司特价美国KB调速器、KB马达调速器、KB交流马达控制器、KB直流电机速度控制器、KB直流调速器、KB调速器等等。
KBMG为一种超小型全波型再生驱动器，能够以双向方式控制直流永磁或开励电动机。
其四象限运行以速度的两个方向提供正反转扭矩。
这样能够使控制器保持超负载状况下的恒运转速并提供快速回转和可控的制动。
由于其极佳的可控制性和响应时间，KBMG可在许多应用中替代伺服电机。
对于电枢反馈，控制器在出厂已经设定，可在50:1的电机基准速度内提供达到1%负载调节。
还提供有测速发电机反馈，在需要时可进行优质的负载调节。
简单的跳线设定可将KBMG转换成一个扭矩控制器。
在这种方式下，电动机的扭矩而不是电动机的速度得到控制。
这种驱动器的一个重要特点是在工厂内已进行了校准的内置式可调电动机电流跳线器。
它消除了在大多数使用中对于价补偿和电流限定进行重新校准的需要。
此控制器包含有一个启用[ENABLE]功能。
可以用电子方式通过一个触点的闭合使电动机起动或停止。
通过选择一个跳线，可以控制电动机快速更生至停止或惯性滑动至停止。
KB的独一无二的自动抑制电路即使在交流电快速交变的情况下也提供安全平稳的起动。
超速保护电路在极其超负载的状况下防止电桥的失效。
使用高速电流限定电路及电动机过载电压(MOV)瞬间保护进一步加强KBMG的可靠性。
对于电源接通和电动机过载提供了诊断用的发光二极管。
坚实的挤压铝制散热片增强传热的效果，在保持半导体控制整流器(SCR)更凉爽的运行条件下同时提供更高的控制器功率。
使用快接式端子将电源接至KBMG，信号输入连接是通过可拆除的栅栏式端子盒来完成的。
随机供有一个5K的远距离电位计和完整的使用说明书。
KB0D双速三速电动机控制器
KB0D双速三速电动机控制器KB0D双速三速电动机控制器简介KB0D双速三速电动机控制器是一种用于控制电动机运行的设备。
它通过控制不同的电机输入和输出来实现对电机的速度调节和运行控制。
本文将详细介绍KB0D双速三速电动机控制器的特点、工作原理和应用领域。
特点- 双速和三速模式：KB0D双速三速电动机控制器支持双速和三速工作模式。
通过切换电机输入和输出，可以实现不同速度的调节。
- 高效能：KB0D双速三速电动机控制器采用先进的控制算法和优化设计，具有高效能的特点。
在实际应用中，能够有效地提高电机的运行效率。
- 可靠性：KB0D双速三速电动机控制器的内部电路经过精心设计和严格，保证了设备的可靠性。
不仅能够在恶劣的工作环境下正常运行，还具有良好的抗干扰性能。
- 易于安装和操作：KB0D双速三速电动机控制器提供了清晰简洁的安装和操作指南，使用户能够快速上手并进行相应的配置。
工作原理KB0D双速三速电动机控制器通过对输入和输出信号的处理来控制电动机的运行速度。
其工作原理基于以下几个关键步骤：1. 读取输入信号：KB0D双速三速电动机控制器通过读取外部输入信号，包括速度设定、启停信号等。
根据这些信号，控制器可以确定电机应该以何种速度运行。
2. 处理输入信号：KB0D双速三速电动机控制器将读取到的输入信号进行处理和分析。
根据不同的工作模式，控制器会调整电机输入和输出，以达到设定的速度要求。
3. 控制电机运行：KB0D双速三速电动机控制器根据处理后的信号，通过输出电路来控制电动机的运行。
它可以调整电机的输入电流、电压等参数，以控制电机的速度和运行状态。
4. 监测电机状态：KB0D双速三速电动机控制器会实时监测电机的运行状态。
通过反馈信号，控制器可以得知电机的实际运行情况，如电流、转速等，以便进行实时调整和保护。
应用领域KB0D双速三速电动机控制器广泛应用于许多领域，包括但不限于：- 工业自动化：在工厂、生产线等工业自动化设备中，KB0D双速三速电动机控制器可以精确控制电机运行速度，实现自动化生产和精确控制。
三种双速电动机高低速控制线路电路图原理
三种双速电动机高低速控制线路电路图原理
图三种双速电动机高低速控制线路
图中接触器KM1动作为低速，KM2动作为高速。
图（a）右上用开关S实现高、低速控制；图（a）右下用复合按钮SB2和SB3来实现高、低速控制。
采用复合按钮连锁，可使高低速直接转换，而不必经过停止按钮。
这两种方式均用于小功率电动机。
图（b）右用开关S转换高低速。
接触器KM1动作时，电动机为低速运行状态；接触器KM2和KM动作时，电动机为高速运行状态。
当开关S绊倒高速时，由时间继电器的两个触点首先接通低速，经延
时后自动切换到高速，以便限制启动电流。
此控制方式适用于较大容量的电动机。
CPS代号说明CPS即“控制与保护开关电器”是低压电器中的新型产品...
◆CPS代号说明CPS即“控制与保护开关电器”是低压电器中的新型产品，作为新的大类产品，其产品类别代号为“CPS”(Control and Protective Switching Devices)。
CPS符合的标准：GB14048.9《低压开关设备和控制设备多功能电器(设备) 第2部分：控制与保护开关电器(设备)》、IEC60947-6-2 《低压开关设备和控制设备第6部分多功能电器第2节控制与保护开关电器》。
符合GB标准和IEC标准规定的电气设计表示方法如图1所示。
KB0是填补国内空白的第一代CPS大类产品。
◆用途KB0主要用于交流50Hz (60Hz)、额定电压至690V、额定电流自0.25A至125A的电力系统中，能够接通、承载和分断正常条件下包括规定的运行过载条件下的电流，且能够接通、承载并分断规定的非正常条件下的电流，如短路电流。
◆功能KB0采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)继电器、起动器、隔离器等的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有协调配合的时间－电流保护特性(反时限、定时限和瞬时三段保护特性)，如图4所示。
根据需要选配功能模块或附件，即可实现对一般(不频繁起动)的电动机负载、频繁起动的电动机负载、配电电路负载的控制与保护。
◆产品型式KB0基本型产品的配置见图2，基本型产品的电气原理图见图3。
以KB0基本型产品作为主开关，通过与各种机构和功能附件组合，构成如下各系列产品：◇消防型控制与保护开关电器KB0-F◇隔离型控制与保护开关电器KB0-G◇双速电动机控制器KB0D◇三速电动机控制器KB0D3◇双电源自动转换开关电器KB0S◇减压起动器KB0J、KB0J2、KB0R、KB0Z◇可逆型控制与保护开关电器KB0N◇保护控制箱XBK1◇插入式板后接线KB0-R◇防爆控制与保护开关箱BQD55-KB0 1.主体2.热磁脱扣器3.辅助触头模块4.分励脱扣器5.远距离再扣器图2 基本型产品配置图1 电气设计表示方法图3 基本型产品的电气原理图图4 KB0系列产品的时间电流特性◆主要参数◇两种外形尺寸(即两种框架，代号分别为C、D)。
KB0控制与保护开关电器应用简析
KB0控制与保护开关电器应用简析作者：钟明来源：《科技资讯》2011年第29期摘要：介绍了KB0控制与保护开关电器的基本结构特点、基本原理、应用范围、与传统分离式电气元件的异同及其特性；主要介绍了不同配置应用及控制特点、选型要点，以及安装维护时应注意的问题。
关键词：KB0开关；配置应用中图分类号: T912 文献标识码：A 文章编号：1672-3791(2011)10(b)-0000-001 前言在民用建筑电气中，我们通常采用断路器（熔断器）、接触器、起动器、隔离器、热继电器等分离电器元件的组合来实现控制与保护功能。
经过长时间的实践，人们发现这种组合方式带来诸多弊端，如设计选型难，各种分离电器元件之间的配合不能达到预期效果。
随着电气技术的发展，人们对电气控制的可靠性、稳定性、便捷性提出了更高的要求。
于是，KB0控制与保护开关电器（国际代号CPS：Control and Protective Switching Devices）便应运而生。
它是一种具有独立结构，并可实现上述多个分离元件组合功能的单一产品。
相对分离元件，其保护特性更加合理、完善。
在北京奥运会媒体村、羽毛球馆、摔跤馆等工程中得到了良好运行效果和社会效益。
2 KB0开关的基本结构原理2.1 KB0开关内部结构主要由主体、热磁脱扣器、辅助触头以及声光报警附件等模块构成。
基本型KB0内部原理图及设计符号代号如图1、2所示。
主电路为一次回路主触头、灭弧室及热磁脱扣器构成，A1、A2为主令开关及主线圈，其余为辅助触头。
当正常运行、或者发生短路、过载、过流等故障时，相应的主触头、辅助触头动作，实现接通、承载、分断、信号输出、报警、就地或远控等不同功能。
3 KB0开关的配置应用及选型要点KB0系列CPS主要应用于交流50Hz(60Hz)、额定电压690V及以下、电流自0.16A至125A的电力系统中接通、承载和分断正常条件下（包括规定的过载条件下）的电流以及非正常条件下的电流（如短路电流）以实现控制与保护功能。
双速电机控制原理图(精)
双速电机控制原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对从而改变电动机的转速。
根据感应电机同步转速公式为：n1=60f/p; p为磁极对数可知异步电动机的同步转速与磁极对数成反比，简单来讲就是磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
双速电动机高低速控制幻灯片
双速电动机高低速控制幻灯片双速电动机是一种可通过控制实现两种不同速度转动的电动机。
在实际工程中，双速电动机具有非常广泛的应用。
例如，风机、水泵等设备的负载需求随着不同的工作状态而变化，需要通过控制双速电动机的转速来满足不同的需求。
本幻灯片将介绍双速电动机的高低速控制方法以及常用的控制器。
1. 电切换法电切换法是一种常用的双速电动机控制方法。
该方法通过电磁触点的闭合和断开，切换电动机的电源接线方式来实现高低速转动。
具体来说，当电磁触点闭合时，电动机启动后接线方式发生改变，电动机就会从低速转变为高速状态。
反之，当电磁触点断开时，电动机从高速转换为低速状态。
2. 变频调速法变频调速法是一种先进的电动机调速控制技术。
该技术通过改变电动机的供电频率，控制电动机的转速。
变频调速法不仅实现了高低速之间无级调整，而且还具有良好的调速精度和能效，广泛应用于传动负载变化范围广泛的设备。
3. 电子变压器法电子变压器法是通过控制晶闸管的导通和断开来改变电动机的供电电压，从而实现电动机的高低速控制。
该方法具有调速精度高、速度响应快、无噪音等优点，但由于其构造复杂，成本较高。
二、常用的双速电动机控制器1. AC1和AC2控制器AC1和AC2控制器是一种电切换控制器，通常用于单相和三相交流电机。
AC1控制器可实现剩磁自锁功能，电机停止时能在任意位置自动锁定，而AC2控制器则无此功能。
变频器是一种广泛应用于交流电机控制中的调速器。
其核心部件是功率电子器件，可实现无级调速控制。
变频器具有良好的调速精度、能量效率高、噪音小等优点，并且可承受大负载变化范围。
电子变压器控制器是一种电压控制型调速器。
由于会产生大量电磁干扰，通常用于没有要求磁场质量的负载。
其控制精度高，具有快速、平滑的速度响应，但成本较高。
总之，双速电动机的高低速控制方法和常用控制器有很多，根据具体的应用需求和负载特性选择不同的调速方式和器件，才能实现最佳的调速效果。
