伺服电机接线经验
伺服电机的接线方法
伺服电机的接线方法伺服电机的接线方法根据不同型号、不同应用场景会有一些差异，以下是一般伺服电机的接线方法。
首先需要明确几个概念：伺服电机通常由伺服控制器驱动，伺服控制器将控制信号发送给伺服电机，使其按照预定的速度和位置运动。
伺服电机由输入端子和输出端子组成，输入端子接收来自伺服控制器的控制信号，输出端子则是电机的电源和信号引出端口。
一般来说，伺服电机的输入端子包括以下几种信号：1. 电源信号：通常伺服电机需要接受直流电源供电，电源信号即为电机的电源输入端子。
一般来说，伺服电机的电压和电流需要根据电机的额定参数和工作要求进行选择，供电电压一般为直流24V，也有一些伺服电机需要直流48V或更高的电压。
在接线时需要注意供电的极性，通常红线接正极，黑线接负极。
2. 使能信号：使能信号用于开启或关闭伺服电机，一般为一个开关信号。
伺服电机在工作前需要被使能，以便能够接收控制信号并正常运行。
使能信号通常由伺服控制器发送，接线时需要连接控制器的相应信号端口。
3. 控制信号：控制信号是指伺服控制器输出的用于控制伺服电机运动的信号，一般有脉冲信号、方向信号、速度信号等。
脉冲信号用于控制电机的旋转步进，当脉冲信号到达电机时，电机会按照设定的步进角度转动一定角度。
方向信号用于指示电机的旋转方向，一般为一个二进制信号，高电平表示正转，低电平表示反转。
速度信号用于控制电机的转速，通过改变速度信号的频率或脉冲宽度可以调整电机的转速。
控制信号的接线一般需要参考伺服控制器和伺服电机的接口定义。
4. 反馈信号：反馈信号是指电机输出的用于反馈电机运动状态的信号，一般有编码器信号、霍尔效应信号、位置传感器信号等。
反馈信号可以用于校正电机的运动位置和速度，使其更加精确。
反馈信号的接线也需要参考伺服电机的具体型号和接口定义。
除了输入端子外，伺服电机的输出端子通常包括以下几种信号：1. 电源输出：有些伺服电机还具有电源输出功能，可以将电源信号输出给其他设备作为供电。
伺服电机的编码器、电源、控制线的接线介绍

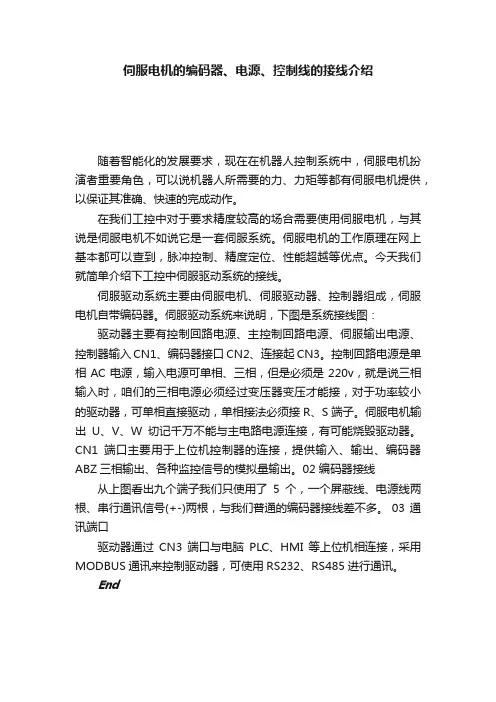

伺服电机的编码器、电源、控制线的接线介绍
随着智能化的发展要求，现在在机器人控制系统中，伺服电机扮演者重要角色，可以说机器人所需要的力、力矩等都有伺服电机提供，以保证其准确、快速的完成动作。
在我们工控中对于要求精度较高的场合需要使用伺服电机，与其说是伺服电机不如说它是一套伺服系统。
伺服电机的工作原理在网上基本都可以查到，脉冲控制、精度定位、性能超越等优点。
今天我们就简单介绍下工控中伺服驱动系统的接线。
伺服驱动系统主要由伺服电机、伺服驱动器、控制器组成，伺服电机自带编码器。
伺服驱动系统来说明，下图是系统接线图：驱动器主要有控制回路电源、主控制回路电源、伺服输出电源、控制器输入CN1、编码器接口CN2、连接起CN3。
控制回路电源是单相AC电源，输入电源可单相、三相，但是必须是220v，就是说三相输入时，咱们的三相电源必须经过变压器变压才能接，对于功率较小的驱动器，可单相直接驱动，单相接法必须接R、S端子。
伺服电机输出U、V、W切记千万不能与主电路电源连接，有可能烧毁驱动器。
CN1端口主要用于上位机控制器的连接，提供输入、输出、编码器ABZ三相输出、各种监控信号的模拟量输出。
02 编码器接线从上图看出九个端子我们只使用了5个，一个屏蔽线、电源线两根、串行通讯信号(+-)两根，与我们普通的编码器接线差不多。
03 通讯端口
驱动器通过CN3端口与电脑PLC、HMI等上位机相连接，采用MODBUS通讯来控制驱动器，可使用RS232、RS485进行通讯。
End。
伺服电机接线方法
伺服电机接线方法伺服电机作为现代工业自动化领域中常用的一种电机类型，其接线方法对于设备的正常运行起着至关重要的作用。
正确的接线方法不仅可以确保设备稳定运行，还能最大限度地发挥伺服电机的性能。
本文将介绍伺服电机的接线方法，包括基本的接线步骤、常见接线错误以及接线注意事项。
1. 基本接线步骤接线之前，首先需要确认伺服电机所需的电压和电流参数，并准备好相应的电缆和接线端子。
接下来按照以下步骤进行接线：1.接地线连接：将伺服电机的接地线连接到设备的接地端子上，确保设备接地可靠。
2.电源线连接：根据伺服电机的电源需求，将电源线连接到对应的电源端子上，注意极性的正确连接。
3.控制信号线连接：将控制信号线根据接口要求连接到控制设备的对应端子上，确保连接稳固。
4.信号线连接：根据实际需要连接信号线，例如编码器信号线等，确保连接正确。
5.检查：接线完成后，仔细检查各个接线是否牢固、正确，确认无误后可以通电测试。
2. 常见接线错误在接线过程中，常见的接线错误可能会导致设备无法正常工作或甚至损坏设备。
以下是一些常见的接线错误：•极性接反：将电源线极性连接错误，导致电机无法正常工作。
•接地不良：接地线连接不牢固或接地线断开，导致设备无法正常工作或产生安全隐患。
•接线端子松动：接线端子未连接牢固，可能在设备运行时发生松动，影响设备稳定性。
3. 接线注意事项在接线过程中，需要注意一些事项，以确保设备接线正确、安全，正常运行：•遵循设备规范：接线前请阅读设备的接线手册或规范，按照要求进行接线。
•断电操作：在接线之前，请务必确保设备已经断电，并在接线完成后再通电测试。
•接线绝缘：在接线过程中，请注意绝缘处理，避免短路或触电危险。
•定期检查：接线完成后，建议定期检查设备的接线情况，确保接线良好。
通过正确的接线方法，伺服电机可以发挥其最佳性能，确保设备正常运行。
在接线过程中，一定要细心、耐心，避免常见的接线错误，同时注意接线安全，保障设备的稳定运行。
松下伺服器接线总结
松下伺服电机接线总结伺服驱动器型号：MDDHT5540 伺服电机型号：MSME152G1HPCI-1240 运动控制卡型号：1、主电路工作原理：按下空气开关MCCB后，控制电路L1C、L2C先得电。
此时ALM+引脚有输出，ALM回路控制的回路接通，ALM回路的继电器控制的开关ALM 闭合。
软件开关通过程序控制主电路的通断，正常运行情况下一直运行。
此时只要按下开始按钮ON，电磁接触器线圈主电路瞬间接通，电磁接触器线圈MC得电后，使电磁接触器控制的开关MC闭合，此时即使开始按钮ON断开，由于电路的自锁作用，主电路仍然接通。
2、脉冲发送电路- 1 -接线根据：给出的控制卡功能模块图如下图所示运动控制卡PCI-1240由图可知，运动控制卡输出脉冲的方式为长线驱动方式。
）中提到长线驱动接线端子说明如下图（P151松电机下伺服使用手册中P3-35P134P3-18手册（）给出的长线驱动接线方法如下图- 2 -3、编码器反馈脉冲接收电路接线原理：相脉冲计算伺服电机的旋转角度（参考关于利用伺服驱动器输出的ABZ）推网址：/Details/200810/2008103112034200001-1.shtml，具体实现计数模块）DSP的QEPOB荐做法：先将OA、脉冲四倍频（类似于的每个脉冲跳变即可实现四倍频，同时要辩相，一OB的时候只需要记住OA、为电机旋转正方向，此时脉冲累加，否则为负方向，脉OBOA超前般我们定义2500冲累减。
知道了脉冲个数就好办了，如果松下伺服输出的脉冲个数为一圈根据这个脉10000个没圈，个，由于我们四倍频了，故实际到我们这里就应该是信号，你可以知道电机的绝对位置，OC冲你就可以知道电机的相对位置。
根据出现，就应OCOC出现的时刻就是电机转子的零位，因此每次检测到一般定义法该认为绝对位置出现，这样可以清除累积误差。
根据收到的脉冲数，采用M 测速也可以计算出实际电机的转速。
接线根据：）给出的接线说明（伺服驱动器说明书P3-32P148- 3 -且需加由此说明可知，必须使用长线接收器接收伺服驱动器编码器反馈的脉冲，入终端电阻。
交流伺服驱动器怎么接线
交流伺服驱动器怎么接线在工业自动化控制系统中，交流伺服驱动器扮演着至关重要的角色。
正确的接线方法可以确保驱动器正常工作，并保障系统的稳定运行。
下面将介绍交流伺服驱动器的接线方法，帮助您正确、安全地完成接线操作。
1. 接线前准备在开始接线之前，您需要准备以下工具和材料：•交流伺服驱动器•交流伺服电机•电缆•接线端子•电缆剥线工具•螺丝刀确保您已经了解了交流伺服驱动器和电机的型号、额定电压、额定电流等重要参数，以便正确连接电缆。
2. 接线步骤步骤一：连接电机1.使用电缆剥线工具剥开电缆外皮，露出内部的导线。
2.将电缆的各导线依次连接到电机的对应引脚上，通常包括A相、B相、C相以及接地线。
确保连接牢固可靠。
步骤二：连接驱动器1.将另一端的电缆连接到交流伺服驱动器上，同样要按照对应引脚的顺序连接，保证接触良好。
2.根据驱动器的说明书，连接其他必要的接线，如编码器、控制信号等。
步骤三：接通电源1.在保证所有接线正确连接的前提下，可以接通电源。
2.注意检查电压、频率等参数是否与驱动器和电机的额定数值相符。
3. 检查和测试完成接线后，进行以下检查和测试步骤：•检查所有接线是否紧固，没有松动现象。
•启动驱动器，检查电机是否正常运转，无异常声音和震动。
•测试控制器发送指令是否可以准确控制电机的转速和方向。
如果发现异常情况，应立即停止操作，排查问题并及时修复。
正常情况下，交流伺服驱动器接线完成后，系统应当能够正常工作，实现精确控制和高效运行。
接线交流伺服驱动器是一个重要的工作环节，希望本文提供的接线方法能够帮助您正确、安全地完成接线操作，确保系统的稳定运行。
祝您工作顺利！。
伺服驱动器实际接线方法详解
伺服驱动器实际接线方法详解这次我讲解的是伺服驱动器的接线方法，其实伺服驱动器接线，看上很复杂，感觉很难，但实际上都是大同小异，你理解了，就简单了。
上图中的第1序号项是通讯端口，这个端口可以与电脑实现连接，在一些简单的应用场合，可以通过我们常用的电脑去控制伺服驱动器，从而控制伺服电机，而不再需要PLC控制器这类设备。
而连接到电脑通常是需要通讯数据线，这种数据线通常跟我们打印机的通讯线接口方法也是一样的。
而不同品牌的伺服驱动器，有着不同伺服驱动软件，但都是大同小异，熟悉一至两种即可。
大家可以连接到电脑试试。
第2序号项为刹车电阻接线端口，通常情况下，我们是不需要这个刹车电阻的，因为伺服驱动器已内置电容放电，能在电机急速停下时，进行有效控制。
而在一些特殊应用场合，如六轴机械手上用的伺服电机，由于负载惯性大，速度高，急速制动时，电容放电不够快，致使伺服电机与编码器信号交互出错，而出现报警。
这时，我们能做的就是减小负载、降低速度，或者装个外置的制动电阻，通过外置的制动电阻，选择合适的型号，能使负载大、速度高的这种情况也能稳稳控制在合理范围内。
满足我们的控制需求，而不致于烧坏伺服驱动器，或者出现频繁的不必要的报警。
第3序号项为电源输入端口，一般来说，电源我们分为两种，一种是单相220V，另一种是三相220V。
750W及以下功率的，我们一般用单相220V供电即可，而功率在1000W及以上时，需要用到三相220V。
无论单相还是三相，目的都是为伺服驱动器供电，只是功率区分不同，而接入不同的相线电压而已。
第4序号项为485通讯接口，在实际使用中，如果需要上位机PLC 或者控制器与伺服驱动器交换数据才需要接，一般应用场合，我们可以不接，不用理会。
像三轴机械手、四轴、六轴关节机械手等。
需要与伺服驱动器交换数据才需要接入。
而接线方法也很简单。
A线B线分别接485+和485—即可，24VDC和0VDC可以不接，使用内置电压即可。
伺服电机接线
伺服电机接线问题个人日记 2009-09-12 10:17 阅读2 评论0字号：大中小一、按照驱动器说明书上的"位置控制模式控制信号接线图"连接导线3(PULS1)，4(PULS2)为脉冲信号端子，PULS1连接直流电源正极(24V电源需串连2K左右的电阻),PULS2连接控制器(如PLC的输出端子)。
5(SIGN1)，6(SIGN2)为控制方向信号端子，SIGN1连接直流电源正极(24V电源需串连2K左右的电阻), SIGN2连接控制器(如PLC的输出端子)。
当此端子接收信号变化时，伺服电机的运转方向改变。
实际运转方向由伺服电机驱动器的P41，P42这两个参数控制。
7(com+)与外接24V直流电源的正极相连。
29(SRV-0N),伺服使能信号，此端子与外接24V直流电源的负极相连，则伺服电机进入使能状态，通俗地讲就是伺服电机已经准备好，接收脉冲即可以运转。
上面所述的六根线连接完毕(电源、编码器、电机线当然不能忘)，伺服电机即可根据控制器发出的脉冲与方向信号运转。
其他的信号端子，如伺服报警、偏差计数清零、定位完成等可根据您的要求接入控制器。
构成更完善的控制系统。
二、设置伺服电机驱动器的参数。
1、Pr02----控制模式选择，设定Pr02参数为0或是3或是4。
3与4的区别在于当32(C-MODE)端子为短路时，控制模式相应变为速度模式或是转矩模式，而设为0，则只为位置控制模式。
如果您只要求位置控制的话，Pr02设定为0或是3或是4是一样的。
2、Pr10，Pr11,Pr12----增益与积分调整，在运行中根据伺服电机的运行情况相应调整,达到伺服电机运行平稳。
当然其他的参数也需要调整(Pr13，Pr14,Pr15,Pr16，Pr20也是很重要的参数)，在您不太熟悉前只调整这三个参数也可以满足基本的要求.3、Pr40----指令脉冲输入选择，默认为光耦输入(设为0)即可。
也就是选择3(PULS1)，4(PULS2)，5(SIGN1)，6(SIGN2)这四个端子输入脉冲与方向信号。
伺服电机基础接线操作示意
伺服电机基础接线操作示意
在工业控制领域中，伺服电机是一种控制精度高、响应速度快的电动执行器，被广泛应用于自动化设备中。
伺服电机的接线操作对于整个设备的正常运行至关重要。
下面将介绍伺服电机的基础接线操作示意。
1. 准备工作
在进行伺服电机接线操作前，首先需要明确每个电缆的颜色及其对应的功能。
通常伺服电机的电缆包含编码器反馈线、电源线、控制器通讯线等。
2. 接线步骤
步骤一：电源线接线
将伺服电机的电源线连接到电源输入端子。
确保电源的极性正确，否则会影响电机的正常工作。
步骤二：编码器反馈线接线
将伺服电机的编码器反馈线连接到相应的编码器接口。
编码器反馈线的连接有助于控制系统实时监测电机位置和速度。
步骤三：控制器通讯线接线
根据控制器的要求，将伺服电机的通讯线接入到控制器的通讯接口。
通讯线的连接能够让控制系统实现对电机的精准控制。
步骤四：接地线接线
为了确保设备安全，伺服电机的接地线也需要正确连接到设备的接地端子上。
步骤五：接线固定
在接线结束后，务必检查每根电缆的连接是否牢固，并使用绝缘胶带或绑带将电缆固定在适当位置，防止碰撞或拉扯导致断线。
3. 调试验证
接线完成后，需进行合适的调试和验证工作。
可通过控制系统操作电机，观察其运动是否正常，以确保接线没有问题。
通过以上步骤，我们可以完成伺服电机的基础接线操作示意。
正确的接线操作不仅可以确保设备的正常运行，还能提高设备的稳定性和可靠性。
希望以上内容能对您有所帮助。
伺服电机的原理图及接线方法
伺服电机的原理图及接线方法一、伺服电机的工作原理伺服电机是一种能够精确控制位置、速度和加速度的电动机，通常由电机、编码器、控制器和驱动器组成。
其工作原理是通过控制器不断监测编码器反馈的位置信息，然后与设定值进行对比，从而调整电机的输出来使得实际位置与设定位置相匹配。
二、伺服电机的原理图伺服电机的原理图主要包括电机、编码器、控制器和驱动器四个部分的连接。
其中，电机和编码器通过接线板连接，接线板通过信号线与控制器连接，控制器再通过信号线与驱动器相连。
2.1 电机连接电机通常有三个电源线，分别对应A、B、C相。
A相与编码器的A相连接，B相与编码器的B相连接，C相接地。
2.2 编码器连接编码器是用来反馈电机实际位置的装置，其A、B两相分别与控制器的A、B相连接，Z相连接控制器的Z相。
2.3 控制器连接控制器是伺服电机的“大脑”，接收编码器反馈的信号，并通过PID控制算法计算出控制电机转速的信号。
通常控制器有供电、地线，编码器A、B、Z相，驱动器A、B、C相等多条接线。
2.4 驱动器连接驱动器是将控制器输出的信号转化为电机可接受的电流信号，通过调节电流来控制电机的运动。
驱动器通常有三个相线与电机相对接，还有控制信号线与控制器连接。
三、伺服电机的接线方法1.首先，确定每个部分的接线方式，根据原理图正确连接电机、编码器、控制器和驱动器之间的信号线。
2.确保接线板的接口清晰，无损坏，连接稳固。
3.接线完成后，检查每个部分的接口是否牢固，信号线是否接错。
4.打开控制器电源，按照调试程序进行测试，观察电机的运动是否符合设定值。
四、总结伺服电机通过精确的控制算法实现了高精度的位置控制，其原理图及接线方法是确保电机正常运行的关键环节。
正确理解和掌握伺服电机的工作原理，能够帮助工程师更好地设计和维护伺服系统。
伺服电机驱动器sa3l04c实验接线
本系统中，伺服电机驱动器主要是用于接收外界模拟电压量的输入，来驱动伺服电机的转动。
选择外部速度模式下，可以实现当外界输入正的电压时，使电机实现正转，负的电压输入则实现电机的反转。
在外部速度控制模式下，使用外部使能功能，至少需要连接CN2接口的引脚Pin18，Pin10，Pin22，Pin21，Pin23，Pin36来控制伺服系统。
Pin10：伺服使能输入端子。
ServoEn ON：允许驱动器工作；ServoEn OFF：驱动器关闭，停止工作，电机处于自由状态。
注1：当从ServoEn OFF打到ServoEn ON前，电机必须是静止的。
注2：打到ServoEn ON后，至少等待50ms，再输入命令。
Pin18：输入端子的电源正极，用来驱动输入端子的光电耦合器DC12～24V，电流≥100mA。
Pin22，Pin21：外部模拟速度指令输入端子，差分方式，输入阻抗10kΩ，输入范围－10V～＋10V。
Pin23：模拟输入的地线。
Pin36：屏蔽地线端子。
2．硬件电路连接按照图3-8进行接线：·主电路端子，单相AC 220v，接R，S端子；·控制电压端子r，t接单相220v；·编码器信号接插件CN1与伺服电机连接好；·控制信号接插件CN2按图示连接；·如果仅作调速控制，可不需要连接编码器输出信号；如果外部控制器是位置控制器，需要连接编码器输出信号；·10和18端口外接+12V电源；·22端口接外部模拟电压输入，就是连接PCLD-8115板卡上的D/A端口。
3. 驱动器操作流程驱动器操作流程，见图3-9。
培养幼儿良好生活习惯的研究开题报告一、问题的提出（一）课题研究的背景和意义幼儿期是人的一生身心发展尤其大脑结构和机能发展最为旺盛的时期，更是良好生活习惯形成的关键期。
《幼儿园教育指导纲要》在健康领域中明确提出:幼儿要养成良好的生活、卫生习惯，有基本的生活自理能力。
伺服电机接线
伺服电机接线介绍伺服电机是一种常用的电动机，具有精确位置控制和速度调节的能力。
为了正确使用伺服电机，需要进行正确的接线。
本文将介绍伺服电机的常见接线方法。
设备和材料在进行伺服电机接线之前，需要准备以下设备和材料： 1. 伺服电机 2. 控制器 3. 电源 4. 连接线和插头步骤下面是进行伺服电机接线的步骤：1. 确定电源类型在进行伺服电机接线之前，首先需要确定所使用的电源类型。
常见的电源类型有交流电源和直流电源。
根据电源类型的不同，选用不同的接线方法。
2. 了解伺服电机接线规范在接线之前，需要详细了解所使用的伺服电机的接线规范。
通常，伺服电机的接线规范会包括电源接线、控制信号接线和地线接线等。
- 电源接线：包括电源正、负极的接线方式，以及电源是否需要接地线。
- 控制信号接线：通常包括位置反馈信号、速度指令信号、使能信号等控制信号的接线方式。
- 地线接线：用于提供电流回路的接线方式。
3. 进行电源接线根据伺服电机的接线规范，将电源正极和负极正确地连接到伺服电机的电源接线端子上。
如果需要接地线，将接地线连接到接地端子上。
4. 进行控制信号接线根据伺服电机的接线规范，将位置反馈信号、速度指令信号和使能信号等控制信号正确地连接到伺服电机的信号接线端子上。
确保信号线的连接顺序正确，并且无松动。
5. 进行地线接线根据伺服电机的接线规范，将地线正确地连接到伺服电机的地线接线端子上。
确保地线连接牢固，并且与地面接触良好。
6. 检查接线完成接线后，仔细检查所有接线点是否正确连接，并且没有松动情况。
确保接线没有错误和短路现象。
注意事项在进行伺服电机接线过程中，需要注意以下事项： 1. 严格按照伺服电机的接线规范进行接线，避免接线错误导致设备损坏或不正常工作。
2. 在接线过程中，确保电源已经关闭，以避免触电和其他安全问题。
3. 如果不确定接线方法或遇到困难，应该参考伺服电机的产品手册或咨询相关专业人士。
结论正确进行伺服电机的接线可确保其正常工作和安全运行。
4对极伺服电机定子绕组接法
4对极伺服电机定子绕组接法
极伺服电机的定子绕组接法有以下四种：
1. 单电源Y接法：将每一对极的定子绕组中心点连接起来，形成一个Y型接法，然后接到单一的电源上。
这种接法适用于单相供电的系统。
2. 单电源Δ接法：将每一对极的定子绕组依次相连，形成一个Δ型接法，然后接到单一的电源上。
这种接法适用于三相供电的系统。
3. 双电源Y接法：将每一对极的定子绕组分别接到两个电源上，并且两个电源的相位相差120度。
这种接法可以提供更高的电压和功率输出。
4. 双电源Δ接法：将每一对极的定子绕组分别接到两个电源上，并且两个电源的相位相差60度。
这种接法也可以提供更高的电压和功率输出，但是相对于双电源Y接法来说，输出的功率和电压会更小。
伺服电机接线教程
伺服电机接线教程伺服电机是一种常用的电机控制设备，能够准确地控制电机的位置和速度。
正确地接线是伺服电机正常工作的关键，下面将为您介绍伺服电机的接线方法及步骤。
首先，我们需要明确伺服电机的接线端口。
一般来说，伺服电机有三个主要的接线端口：电源端口、控制信号端口和地线端口。
接下来，我们依次介绍每个接线端口的具体接线方法。
首先是电源端口。
伺服电机需要外部电源供电，所以我们需要将电源的正负极分别连接到伺服电机的正负电源端口。
一般情况下，电源电压应与伺服电机标签上标注的电源要求匹配，以确保电机的正常工作。
接着是控制信号端口。
伺服电机的控制信号通常由控制器（如PLC）提供。
控制信号端口通常分为三个引脚，分别是信号输入、信号地线和信号电源。
首先，我们需要将信号输入引脚连接到控制器的输出引脚，以接收控制器发送的控制信号。
同时，我们还需要将信号地线引脚连接到控制器的地线引脚，以确保信号的稳定传输。
最后，我们需要将信号电源引脚连接到控制器的电源引脚上，以为控制信号提供所需的电源。
同样，控制信号电压也应与伺服电机标签上标注的要求相匹配。
最后是地线端口。
地线端口用于连接伺服电机的地线，以实现电气接地。
通常，我们只需要将地线连接到电源或控制器的地线引脚上即可。
在进行接线之前，我们还需要注意以下几点：首先，确保电路处于断电状态下，以免发生触电事故。
其次，仔细查看伺服电机的接线图，确保正确地连接各个引脚。
最后，使用适当的电线规格进行接线，以确保电流的正常传输。
同时，需要注意接线处的接触良好，电线连接牢固，以免发生接触不良或接线松动等问题。
总结起来，伺服电机的正确接线方法主要包括电源端口、控制信号端口和地线端口的接线。
正确的接线能够确保伺服电机的正常工作，并提高电机控制的精度和稳定性。
在进行接线时，我们需要注意安全、仔细查看接线图并使用适当的电线规格。
只有正确地接线，我们才能充分发挥伺服电机的功能。
松下伺服器接线总结..
松下伺服电机接线总结伺服驱动器型号：MDDHT5540 伺服电机型号：MSME152G1H运动控制卡型号：PCI-12401、主电路工作原理：按下空气开关MCCB后，控制电路L1C、L2C先得电。
此时ALM+引脚有输出，ALM回路控制的回路接通，ALM回路的继电器控制的开关ALM 闭合。
软件开关通过程序控制主电路的通断，正常运行情况下一直运行。
此时只要按下开始按钮ON，电磁接触器线圈主电路瞬间接通，电磁接触器线圈MC得电后，使电磁接触器控制的开关MC闭合，此时即使开始按钮ON断开，由于电路的自锁作用，主电路仍然接通。
2、脉冲发送电路接线根据：运动控制卡PCI-1240给出的控制卡功能模块图如下图所示由图可知，运动控制卡输出脉冲的方式为长线驱动方式。
松电机下伺服使用手册中P3-35（P151）中提到长线驱动接线端子说明如下图手册P3-18（P134）给出的长线驱动接线方法如下图3、编码器反馈脉冲接收电路接线原理：关于利用伺服驱动器输出的ABZ相脉冲计算伺服电机的旋转角度（参考网址：/Details/200810/2008103112034200001-1.shtml）推荐做法：先将OA、OB脉冲四倍频（类似于DSP的QEP计数模块），具体实现的时候只需要记住OA、OB的每个脉冲跳变即可实现四倍频，同时要辩相，一般我们定义OA超前OB为电机旋转正方向，此时脉冲累加，否则为负方向，脉冲累减。
知道了脉冲个数就好办了，如果松下伺服输出的脉冲个数为一圈2500个，由于我们四倍频了，故实际到我们这里就应该是10000个没圈，根据这个脉冲你就可以知道电机的相对位置。
根据OC信号，你可以知道电机的绝对位置，一般定义OC出现的时刻就是电机转子的零位，因此每次检测到OC出现，就应该认为绝对位置出现，这样可以清除累积误差。
根据收到的脉冲数，采用M法测速也可以计算出实际电机的转速。
接线根据：伺服驱动器说明书P3-32（P148）给出的接线说明由此说明可知，必须使用长线接收器接收伺服驱动器编码器反馈的脉冲，且需加入终端电阻。
伺服驱动器控制模式的接线及其注意事项
伺服驱动器控制模式的接线及其注意事项伺服驱动器是一种用来控制伺服电机的设备，可以实现精确定位、速度控制和运动控制等功能。
在使用伺服驱动器时，正确的接线和注意事项非常重要，这样可以确保设备的安全性和稳定性。
下面将介绍伺服驱动器控制模式的接线以及注意事项。
一、伺服驱动器控制模式的接线1.电源接线：首先，应将伺服驱动器与适当的电源连接。
电源的选择应根据伺服驱动器的额定电压来确定，以避免过载和损坏设备。
接线时需要注意将正极和负极正确地连接到伺服驱动器上，以确保正常运行。
2.控制信号接线：伺服驱动器通常有多个控制信号接口，包括使能信号、方向信号和脉冲信号。
使能信号用于启用或禁用伺服驱动器，方向信号用于控制电机的转向，脉冲信号用于指示电机的运动位置。
这些信号应正确接线，以确保伺服驱动器正常工作。
3.反馈信号接线：伺服驱动器通常还有反馈信号接口，用于接收电机的转速和位置反馈信息。
这些信号可以是模拟信号或数字信号，接线时需要确保正确连接，以保证准确的位置控制。
4.通信接口接线：一些伺服驱动器还具有通信接口，用于与其他设备进行通信。
这些接口可以是串口接口、以太网接口或CAN接口。
接线时需要根据具体的通信协议和接口类型进行正确的连接，以确保通信的稳定和可靠。
二、注意事项1.接线前仔细阅读说明书：在进行伺服驱动器接线之前，应仔细阅读设备的说明书。
说明书中通常包含详细的接线图和接线步骤，按照说明书的要求进行接线可以避免错误和故障。
2.接线时断开电源：在进行伺服驱动器的接线时，务必断开电源，以避免电压冲击或其他危险。
3.注意接线的顺序：在进行伺服驱动器接线时，应注意按照正确的顺序进行接线。
通常，应先接地线，再接电源线，最后接控制信号线和反馈信号线。
4.使用合适的电缆和连接器：在进行伺服驱动器的接线时，应选择合适的电缆和连接器。
电缆应具有足够的电压和电流承载能力，连接器应可靠牢固，以确保接线的稳定性和可靠性。
5.避免干扰：在进行伺服驱动器的接线时，需要注意避免干扰。
简单又实用的伺服电机单线连接方法，看完秒懂！
简单又实用的伺服电机单线连接方法，看完秒懂！伺服减速机在很多的场合都在使用，伺服减速机与其他的齿轮减速电机相比，除了为整体调整装置提供动力之外它的转速受输入信号的控制，能在短时间内快速做出反应。
1.伺服系统是使物体位置、方位、状态等输出被控量能够随输入目标的任意变化的自动控制系统。
2.交流伺服电机也是无刷电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。
3.伺服电机内部的转子是永磁铁，伺服电机的精度决定于编码器的精度(线数)。
传统的伺服电机通常会有2 个或2个以上的电气连接端口，一个是动力电源，另一个为信号反馈，有的可能还会有一个单独的接口用于抱闸控制。
对于最终用户来说，机械设备的体积可以做到更小、重量做到更轻。
同时数字化的传输还可以实现设备的状态监控——通过远程诊断识别和消除故障，通过预防性维护可以避免意外停机造成的损失。
设备用户愿意接受单线借口，是因为看到了线缆减少将带来的设备制造、使用、维护总体成本的优化。
但同时也担心单电缆伺服产品应用到实际生产设备中时，是否可靠？因为传统的伺服反馈技术，并不能很好的支持将伺服电机的电源动力和反馈信号整合在一根电缆中。
传统的伺服电机在反馈技术中采用的多为非数字式的信号传输方式。
同时，传统伺服电机的抗干扰能力相对较弱，所以需要在反馈传输线路上采取足够的信号保护措施，防止因电机数据反馈错误而造成的设备故障，所以这让伺服电缆的制造工艺变得极为复杂。
因此，在以往的运控设备系统中，为了确保设备运控系统稳定可靠的性能，即使是使用品质出众的伺服电缆，在系统集成时都需要非常严格的按照要求将伺服电机的动力和反馈线缆分开隔离敷设，更何况是把这两种完全不同类型的线路整合在一根电缆里面呢？当伺服电机采用纯数字式反馈作为其信号输出方式，由电机到驱动器的数据反馈不再是多通道的并行传输，而是变成了单通道的串行通讯，因此其线缆连接只需使用两芯数字通讯线；但如果能够将动力线通信技术应用在伺服反馈上，将数字化的伺服反馈数据叠加在编码器电源线路上，就能够省去反馈信号传输对特定的通讯线缆的需要，将伺服反馈接口简化到只有两芯。
伺服驱动器三种控制模式的接线
伺服驱动器三种控制模式的接线我们在平时控制伺服电机的时候，经常用到的控制模式就是三种模式分别是速度控制模式、位置控制模式、转矩控制模式。
现以三菱的伺服驱动器为例，下面分别了解一下每个模式的控制接线及其注意事项。
一、速度控制模式注 1. 为了防止触电，请务必将伺服放大器的保护接地（PE）端子（带记号的端子）连接到控制柜的保护接地（PE）上。
2. 请正确连接二极管方向。
连接错误，可能会出现伺服放大器发生故障不能输出信号，EM2（强制停止2）等的保护电路不能动作的情况。
3. 运行时，请务必将EM2（强制停止2）信号保持ON状态。
(B 接点)4. 请从外部供给接口用DC24V ± 10% 500mA电源。
500mA是使用全部输出信号时的值。
通过减少输入输出点数能够降低电流容量。
请参考3.9.2项(1)记载的接口需要的电流。
5. 运行时请务必将EM2(强制停止2）、LSP（正转行程末端）以及LSN（反正行程末端）ON。
(B接点)6. ALM（故障）在未发生报警的正常情况下ON。
7. 同样名称的信号在伺服放大器内部是联通的。
8. 在[Pr.PD03]～[Pr.PD22]设置能够使用TL（外部转矩限制选择）时，即可使用TLA。
9. 请使用SW1DNC-MRC2-E。
10. 使用CN3连接器的RS-422通信（计划应用）能够和个人电脑连接。
但是，USB通信功能（CN5连接器）和RS-422 通信功能（CN3连接器）是互斥的。
不能同时使用。
11. 输入负电压时，请使用外部电源。
12. 漏型输入输出接口的情况。
13. 不使用STO功能时，请在伺服放大器上安装附属的短路连接器。
14. 为了防止伺服电机出现预期以外的再启动，在创建电路时，应设置成主电路电源OFF时EM2同时OFF。
二、位置控制模式注 1. 为了防止触电，请务必将伺服放大器的保护接地（PE）端子（带记号的端子）连接到控制柜的保护接地（PE）上。
伺服电机三相接法
伺服电机三相接法1.引言1.1 概述概述部分的内容可以如下所示：引言部分将介绍本文的内容和目的。
本文将详细讨论伺服电机的三相接法，旨在帮助读者深入了解该接法的原理和应用。
伺服电机作为一种常用的运动控制元件，其性能对于机械系统的稳定性、定位精度和运动效果具有重要影响。
而三相接法作为伺服电机常见的接线方式之一，其在实际应用中具有广泛的应用场景。
本文将首先介绍伺服电机的基本概念和工作原理，包括其组成结构和工作原理。
随后，重点讨论了三相接法的原理和特点。
三相接法是指将伺服电机的三相绕组依次接至电源，这种接法常用于较大功率的伺服电机系统中。
我们将分析三相接法在电机的运转过程中所起到的作用，并详细说明其特点和优势。
文章主要将从理论和应用两个方面进行阐述。
通过对理论部分的介绍，读者将对伺服电机和三相接法有一个较为全面和系统的了解。
而在应用部分，我们将通过实际案例和实验结果来验证三相接法在实际工程中的可行性和优势。
通过这种方式，读者可以更好地理解并掌握三相接法的原理和应用。
本文的目的在于提供一个全面的介绍和讨论伺服电机的三相接法，以帮助读者更好地理解和应用该接法。
通过阅读本文，读者将能够了解伺服电机的基本原理，了解三相接法的特点与优势，并能够将其应用于实际工程中。
最终，我们希望本文能够为读者提供一些有价值的参考，使其在伺服电机的应用和设计中更加得心应手。
文章结构部分主要是介绍文章的整体结构和各个部分的内容安排。
在本篇长文中，文章结构可按如下方式安排：1. 引言- 1.1 概述- 1.2 文章结构- 1.3 目的2. 正文- 2.1 伺服电机介绍- 2.2 三相接法的原理3. 结论- 3.1 总结- 3.2 对未来发展的展望在引言部分，我们首先概述了本篇长文的主题——伺服电机三相接法。
接着，详细介绍了文章结构，也就是本节所在的部分。
最后，说明了本篇长文的目的，即为读者提供关于伺服电机三相接法的全面了解。
在正文部分，我们将首先介绍伺服电机的基本概念和特点，包括其工作原理、应用领域等内容。
伺服电机断线接线方法
伺服电机断线接线方法伺服电机是一种自动控制设备，用于精确的位置控制和速度调节。
对于伺服电机的断线接线方法，主要有两个方面需要考虑：电力连接和控制信号连接。
首先是电力连接。
伺服电机的电力连接要确保电源的正负极与电机的正负极正确连接，否则将无法正常工作。
一般情况下，伺服电机会有三根电源线，分别是相电流A、相电流B和中性线。
在接线时，应将相电流A和相电流B连接到电源的正负极，而中性线则连接到电源的中性线上。
接下来是控制信号连接。
伺服电机的控制信号主要通过信号线来传递，控制器通过改变信号电压或电流的方式来控制电机的运动。
一般情况下，伺服电机需要三根信号线：脉冲信号线、方向信号线和使能信号线。
脉冲信号线是控制电机运动步进精度的关键信号，通过改变信号的脉冲数来控制电机的转动角度。
在接线时，将脉冲信号线接到控制器的脉冲输出端，并通过电源引入脉冲信号。
方向信号线用于控制电机的前进和后退方向。
一般情况下，高电平表示正向旋转，低电平表示反向旋转。
在接线时，将方向信号线接到控制器的方向输出端，并通过电源引入方向信号。
使能信号线用于控制电机的使能和禁用状态，当使能信号为高电平时，电机处于工作状态，当使能信号为低电平时，电机处于停止状态。
在接线时，将使能信号线接到控制器的使能输出端，并通过电源引入使能信号。
此外，还有一些其他需要考虑的因素。
例如，伺服电机的接地问题，接地是为了保证电机的运行安全和信号的稳定性。
一般情况下，应将电机的金属外壳接地。
在进行电机接线时，应先检查电机的参数和控制器的参数是否匹配，确保电机可以正常工作。
在接线完成后，还需要进行相应的调试和测试，以确保电机的运行正常。
总之，伺服电机的断线接线方法主要包括电力连接和控制信号连接。
正确的接线方法可以确保电机的正常工作，并为后续的调试和测试提供良好的基础。
在实际操作中，应遵循相关的接线规范和安全操作规程，确保操作的安全和可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）
控制系统硬件用的是三菱FX3U系列PLC，三菱J3伺服放大器上与伺服电机。
接完控制柜与伺服电机的连线后，把程序传进PLC中，设置完伺服放大器上的参数，开机调试。
该系统用伺服的位置控制模式。
第一步调试是检测移动工作台的移动精度。
在测试过程中，发现PLC向伺服放大器分别发送正向10000个脉冲与反向10000个脉冲时，移动工作台的移动距离是不一样的，而且每次相差的距离敢不一样，当时见到这种情况，我就有点傻了。
接下来我仔细观察了伺服放大器上显示的脉冲数，发现我没有让PLC发脉冲时，伺服放大器也接收到了脉冲，而且伺服电机有旋转。
看到这，问题的原因基本就找到了，伺服放大器与伺服电机的问题几乎可以排除，原因应该是伺服放大器输入端受到了干扰，接线混入了脉冲信号。
于是我开始查找接线原因，后来终于发现，是PLC与伺服放大器之间的接线问题。
具体说明如下：
我用的PLC的输出端4个点共用一个COM口，如下图：
PLC与伺服放大器的接线如下图：
我的系统共控制三台伺服电机，分别由PLC的Y0、Y1、Y2发送控制脉冲，Y4、Y5、Y6控制电机旋转方向。
按照图示要求，原先我将PLC上的COM1与COM2用导线连接上，然后接到了伺服放大器的DOCOM端，结果出现了上述问题。
后来我将连接到Y0与Y4上的双绞线的另一根的一端先短接上，接到伺服放大器的DOCOM 端；另一端分别接到了PLC的COM1与COM2上。
一给电测试，问题解决了。
这次调试经验告诉我，接线一定不能想当然，尤其是用于脉冲发送的场合，双绞线的作用不能小视。
