地形图与数字线划图区别说明报告

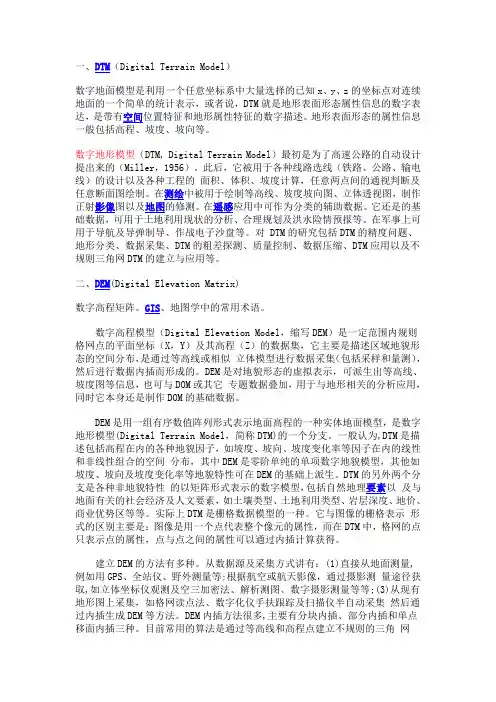

DTMDEMDSM、DOM和DLG介绍
一、DTM（Digital Terrain Model）数字地面模型是利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一个简单的统计表示，或者说，DTM就是地形表面形态属性信息的数字表达，是带有空间位置特征和地形属性特征的数字描述。
地形表面形态的属性信息一般包括高程、坡度、坡向等。
数字地形模型（DTM, Digital Terrain Model）最初是为了高速公路的自动设计提出来的（Miller，1956）。
此后，它被用于各种线路选线（铁路、公路、输电线）的设计以及各种工程的面积、体积、坡度计算，任意两点间的通视判断及任意断面图绘制。
在测绘中被用于绘制等高线、坡度坡向图、立体透视图，制作正射影像图以及地图的修测。
在遥感应用中可作为分类的辅助数据。
它还是的基础数据，可用于土地利用现状的分析、合理规划及洪水险情预报等。
在军事上可用于导航及导弹制导、作战电子沙盘等。
对 DTM的研究包括DTM的精度问题、地形分类、数据采集、DTM的粗差探测、质量控制、数据压缩、DTM应用以及不规则三角网DTM的建立与应用等。
二、DEM(Digital Elevation Matrix)数字高程矩阵。
GIS、地图学中的常用术语。
数字高程模型（Digital Elevation Model，缩写DEM）是一定范围内规则格网点的平面坐标（X，Y）及其高程（Z）的数据集，它主要是描述区域地貌形态的空间分布，是通过等高线或相似立体模型进行数据采集（包括采样和量测），然后进行数据内插而形成的。
DEM是对地貌形态的虚拟表示，可派生出等高线、坡度图等信息，也可与DOM或其它专题数据叠加，用于与地形相关的分析应用，同时它本身还是制作DOM的基础数据。
DEM是用一组有序数值阵列形式表示地面高程的一种实体地面模型，是数字地形模型(Digital Terrain Model，简称DTM)的一个分支。
一般认为,DTM是描述包括高程在内的各种地貌因子，如坡度、坡向、坡度变化率等因子在内的线性和非线性组合的空间分布，其中DEM是零阶单纯的单项数字地貌模型，其他如坡度、坡向及坡度变化率等地貌特性可在DEM的基础上派生。

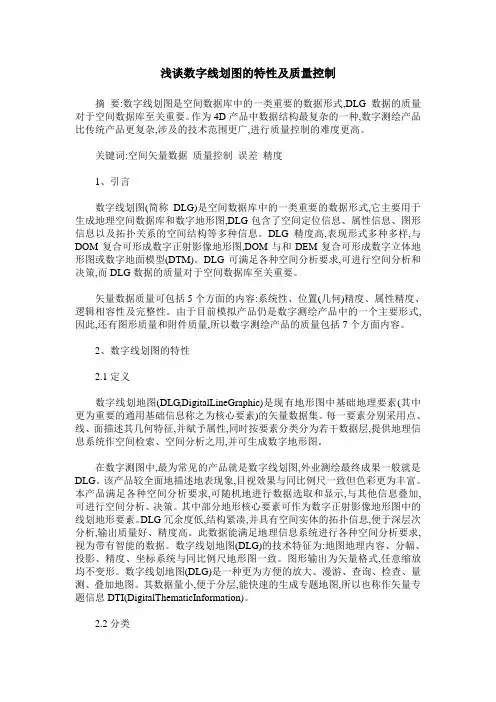

浅谈数字线划图的特性及质量控制
浅谈数字线划图的特性及质量控制摘要:数字线划图是空间数据库中的一类重要的数据形式,DLG数据的质量对于空间数据库至关重要。
作为4D产品中数据结构最复杂的一种,数字测绘产品比传统产品更复杂,涉及的技术范围更广,进行质量控制的难度更高。
关键词:空间矢量数据质量控制误差精度1、引言数字线划图(简称DLG)是空间数据库中的一类重要的数据形式,它主要用于生成地理空间数据库和数字地形图,DLG包含了空间定位信息、属性信息、图形信息以及拓扑关系的空间结构等多种信息。
DLG精度高,表现形式多种多样,与DOM复合可形成数字正射影像地形图,DOM与和DEM复合可形成数字立体地形图或数字地面模型(DTM)。
DLG可满足各种空间分析要求,可进行空间分析和决策,而DLG数据的质量对于空间数据库至关重要。
矢量数据质量可包括5个方面的内容:系统性、位置(几何)精度、属性精度、逻辑相容性及完整性。
由于目前模拟产品仍是数字测绘产品中的一个主要形式,因此,还有图形质量和附件质量,所以数字测绘产品的质量包括7个方面内容。
2、数字线划图的特性2.1定义数字线划地图(DLG,DigitalLineGraphic)是现有地形图中基础地理要素(其中更为重要的通用基础信息称之为核心要素)的矢量数据集。
每一要素分别采用点、线、面描述其几何特征,并赋予属性,同时按要素分类分为若干数据层,提供地理信息系统作空间检索、空间分析之用,并可生成数字地形图。
在数字测图中,最为常见的产品就是数字线划图,外业测绘最终成果一般就是DLG。
该产品较全面地描述地表现象,目视效果与同比例尺一致但色彩更为丰富。
本产品满足各种空间分析要求,可随机地进行数据选取和显示,与其他信息叠加,可进行空间分析、决策。
其中部分地形核心要素可作为数字正射影像地形图中的线划地形要素。
DLG冗余度低,结构紧凑,并具有空间实体的拓扑信息,便于深层次分析,输出质量好、精度高。
此数据能满足地理信息系统进行各种空间分析要求,视为带有智能的数据。
dlg数字线划图
模式设置
中心测标 在立体显示模型时，可选择该选项。单击
模式----中心测标菜单项，使之出现“√”标 记，则移动手轮时测标将一
层控制 在 IGS 中，不同的地物分别属于不同的层，每一层都有一
个特征码（或层号）。用户可通过层控制对话框分层管理 量测所得的地物。单击工具---层控制菜单项或单击工具栏 图标 ，系统弹出层控制对话框，如图 。 单击层控制选择对话框中左边列表中的某一行，该行将显 示为蓝色，即该地物层被选中，然后单击对话框右边的层 操作按钮，可对该地物层进行层控制。层控制方式有以下 五种： 锁定和解锁：单击锁定按钮，则列表中选中层的状态栏中 文字的第一位变为“L”，确定后，将不能对选定层中的 地物进行编辑，但可显示、新增该类地物。单击解锁按钮， 状态栏中文字的第一位变为“-”，确定后，可解除地物 层的锁定状态。
端点：选中此复选框后，在量测时测标可自动捕 捉到最近的节点。
头尾：选中此复选框后，在量测时测标可自动捕 捉到地物的最前或最后一个节点。
最近：选中此复选框后，在量测时测标可自动捕 捉到相邻地物的最近节点。
正交：选中此复选框后，在量测时测标可自动捕 捉到相邻地物边的垂足点。
咬合
二维咬合：主要用于咬合公共墙面但高度 不同的房屋。在量测这种房屋时，用户可 以先量测比较高的房屋，然后量测较低房 屋的可见边，最后通过二维咬合的方式咬 合到公共墙面的量测边上，此时获取的高 程则不会咬合到高层房屋的高程了。
测标设置
测标形状：拉动列表的滚动条，在列出的各种测 标中单击，选择合适的形状。单击颜色块按钮， 在弹出的选择窗中选择测标的颜色。
当前窗口：说明当前定义的是哪个窗口中的测标。 用标准的鼠标滚轮调节测标视差：选中该项并单
击确定按钮，退出对话框后，可同时按住鼠标中 键和Shift键调整视差。 不使用鼠标测图：选中该项并单击确定按钮，退 出对话框后，将只能使用手轮和脚盘测图，可避 免测图时误动鼠标带来的影响。
浅谈数字线划图DLG的制作与应用
浅谈数字线划图DLG的制作与应用数字线划图DLG是空间数据库中的一类重要的数据形式, 它主要用于生成地理空间数据库和数字地形图,DLG包含了空间定位信息、属性信息、图形信息以及拓扑在计算机技术和信息科学高度发展的当今,仅靠纸制地图和一些零散的数字地图提供的信息已经无法满足需要,数据库技术的应用和信息系统的建立使传统纸制地图的应用发生了质的飞跃,数字地图代替了纸制地图在当今时代的应用,是纸制地图的数字存在和数字表现形式.由时代的发展，数字化测图越来越被需要。
近些年来，随着计算机技术、网络技术及信息获取与处理技术等相关技术的飞速发展，4D产品的生产技术也有了不断的提高。
与生产相关的方面，如数据获取、空中三角测量、质量控制、产品应用、生产管理等，在技术上也都有不同程度的进步。
航测内业“4D”产品生产技术的进展“4D”产品(数字高程模型DEM、数字正射影像图DOM、数字线划图DLG、数字栅格地图DRG)是地理信息的重要表达形式，是测绘为社会提供服务的基础，并成为国民经济建设部门进行决策、管理、设计、规划的主要依据，是我国解决人、资源、环境和灾害等重大社会持续发展面临问题的基本信息手段。
摄影测量技术发明以后就成为测绘生产的主要手段，当前已由模拟摄影测量阶段经解析摄影测量阶段全面发展为数字摄影测量阶段。
因其数据源、生产过程、最终产品等全部为数字形式，故称全数字摄影测量。
全数字航空摄影测量内业生产，已经成为生产“4D”产品的主要手段。
其中，DLG(数字线划图)是现有地形图上寄出地理要素分层存储的矢量数据集,既包括空间信息也包括属性信息, 能进行空间信息的分层与叠加，提取属性数据，根据矢量对象查询属性或根据属性查询矢量对象，数据易于更新与编辑和创建专题属性和绘制专题地图等。
该产品较全面地描述地表现象，目视效果与同比例尺一致但色彩更为丰富，满足各种空间分析要求,可随机地进行数据选取和显示,与其他信息叠加,可进行空间分析、决策。
小知识测绘4D(DLG、DRG、DEM、DOM)
DLG数字线划地图(DLG, Digital Line Graphic)：是与现有线划基本一致的各地图要素的矢量数据集，且保存各要素间的空间关系和相关的属性信息。
>在世字测图中，最为常见的产品就是数字线划图，外业测绘最终成果一般就是DLG。
该产品较全面地描述地表现象，目视效果与同比例尺一致但色彩更为丰富。
本产品满足各种空间分析要求,可随机地进行数据选取和显示,与其他信息叠加,可进行空间分析、决策。
其中部分地形核心要素可作为数字正射影像地形图中的线划地形要素。
数字线划图DLG.jpg。
数字线划地图(DLG)是一种更为方便的放大、漫游、查询、检查、量测、叠加地图。
其数据量小，便于分层，能快速的生成专题地图，所以也称作矢量专题信息DTI（Digital Thematic Information）。
此数据能满足地理信息系统进行各种空间分析要求，视为带有智能的数据。
可随机地进行数据选取和显示，与其他几种产品叠加，便于分析、决策。
数字线划地图(DLG)的技术特征为：地图地理内容、分幅、投影、精度、坐标系统与同比例尺地形图一致。
图形输出为矢量格式，任意缩放均不变形。
生产技术原始资料主要采用：外业数据采集、航片、高分辨率卫片、地形图等。
制作方法：1)数字摄影测量、三维跟踪立体测图。
目前，国产的数字摄影测量软件VintuoZo 系统和JX-4C才DPW系统都具有相应的矢量图系统，而且它们的精度指标都较高。
其中VintuoZo系统有工作站版和NT版两种，而JX-4C DPW系统只有NT版一种。
2)解析或机助数字化测图。
这种方法是在解析测图仪或模拟器上对航片和高分辨率卫片进行立体测图，来获得DLG数据。
用这种方法还需使用GIS或CAD等图形处理软件，对获得的数据进行编辑，最终产生成果数据。
3)对现有的地形图扫描，人机交互将其要素矢量化。
目前常用的国内外矢量化软件或GIS和CAD软件中利用矢量化功能将扫描影像进行矢量化后转入相应的系统中。
地形图与数字线划图区别说明报告
地形图与数字线划图说明报告一、从定义上（理论上不同）1）地形图定义1：表示地表上的地物、地貌平面位置及基本的地理要素且高程用等高线表示的一种普通地图。
应用学科：测绘学（一级学科）；测绘学总类（二级学科）定义2：根据国家制定的规范图式测制或编绘，具有统一的大地控制基础、投影及分幅编号，内容详细完备的大、中比例尺普通地图。
应用学科：地理学（一级学科）；地图学（二级学科）通常理解定义：地形图（topographic map）指的是地表起伏形态和地物位置、形状在水平面上的投影图。
具体来讲，将地面上的地物和地貌按水平投影的方法(沿铅垂线方向投影到水平面上)，并按一定的比例尺缩绘到图纸上，这种图称为地形图。
如图上只有地物，不表示地面起伏的图称为平面图。
2）数字线划图数字线划地图(DLG, Digital Line Graphic)：是与现有线划基本一致的各地图要素的矢量数据集，且保存各要素间的空间关系和相关的属性信息。
在数字测图中，最为常见的产品就是数字线划图，外业测绘最终成果一般就是DLG。
该产品较全面地描述地表现象，目视效果与同比例尺一致但色彩更为丰富。
本产品满足各种空间分析要求,可随机地进行数据选取和显示,与其他信息叠加,可进行空间分析、决策。
其中部分地形核心要素可作为数字正射影像地形图中的线划地形要素。
数字线划图DLG。
二、从内容上包含的东西不同1）地形图指比例尺大于1∶100万的着重表示地形的普通地图（根据经纬度进行分幅，常用有1：100万，1：50万，1比25万，1：15万，1：10万，1：5万等等）。
由于制图的区域范围比较小，因此能比较精确而详细地表示地面地貌水文、地形、土壤、植被等自然地理要素，以及居民点、交通线、境界线、工程建筑等社会经济要素。
地形图它详细的表示地表上居民地、道路、水系、境界、土质、植被等基本地理要素且用等高线表示地面起伏的一种按统一规范生产的普通地图。
2）数字线划图数字线划地图(DLG)的技术特征为：地图地理内容、分幅、投影、精度、坐标系统与同比例尺地形图一致。
DLG、DRG、DEM、DOM 的介绍
DLG数字线划地图(DLG, Digital Line Graphic)：是与现有线划基本一致的各地图要素的矢量数据集，且保存各要素间的空间关系和相关的属性信息。
>在世字测图中，最为常见的产品就是数字线划图，外业测绘最终成果一般就是DLG。
该产品较全面地描述地表现象，目视效果与同比例尺一致但色彩更为丰富。
本产品满足各种空间分析要求,可随机地进行数据选取和显示,与其他信息叠加,可进行空间分析、决策。
其中部分地形核心要素可作为数字正射影像地形图中的线划地形要素。
数字线划图DLG.jpg。
数字线划地图(DLG)是一种更为方便的放大、漫游、查询、检查、量测、叠加地图。
其数据量小，便于分层，能快速的生成专题地图，所以也称作矢量专题信息DTI（Digital Thematic Information）。
此数据能满足地理信息系统进行各种空间分析要求，视为带有智能的数据。
可随机地进行数据选取和显示，与其他几种产品叠加，便于分析、决策。
数字线划地图(DLG)的技术特征为：地图地理内容、分幅、投影、精度、坐标系统与同比例尺地形图一致。
图形输出为矢量格式，任意缩放均不变形。
生产技术原始资料主要采用：外业数据采集、航片、高分辨率卫片、地形图等。
制作方法：1)数字摄影测量、三维跟踪立体测图。
目前，国产的数字摄影测量软件VintuoZo系统和JX-4C才DPW系统都具有相应的矢量图系统，而且它们的精度指标都较高。
其中VintuoZo系统有工作站版和NT版两种，而JX-4C DPW系统只有NT版一种。
2)解析或机助数字化测图。
这种方法是在解析测图仪或模拟器上对航片和高分辨率卫片进行立体测图，来获得DLG数据。
用这种方法还需使用GIS或CAD等图形处理软件，对获得的数据进行编辑，最终产生成果数据。
3)对现有的地形图扫描，人机交互将其要素矢量化。
目前常用的国内外矢量化软件或GIS和CAD软件中利用矢量化功能将扫描影像进行矢量化后转入相应的系统中。
测绘地形图术语描述
数字高程模型DEMDEM，（Digital Elevation Model，缩写DEM）是一定围规则格网点的平面坐标（X，Y）及其高程（Z）的数据集，它主要是描述区域地貌形态的空间分布，是通过等高线或相似立体模型进行数据采集（包括采样和量测），然后进行数据插而形成的。
DEM是对地貌形态的虚拟表示，可派生出等高线、坡度图等信息，也可与DOM或其它专题数据叠加，用于与地形相关的分析应用，同时它本身还是制作DOM的基础数据。
DEM是用一组有序数值阵列形式表示地面高程的一种实体地面模型，是数字地形模型(Digital Terrain Model，简称DTM)的一个分支。
一般认为,DTM是描述包括高程在的各种地貌因子，如坡度、坡向、坡度变化率等因子在的线性和非线性组合的空间分布，其中DEM是零阶单纯的单项数字地貌模型，其他如坡度、坡向及坡度变化率等地貌特性可在DEM的基础上派生。
DTM的另外两个分支是各种非地貌特性的以矩阵形式表示的数字模型，包括自然地理要素以及与地面有关的社会经济及人文要素，如土壤类型、土地利用类型、岩层深度、地价、商业优势区等等。
实际上DTM是栅格数据模型的一种。
它与图像的栅格表示形式的区别主要是：图像是用一个点代表整个像元的属性，而在DTM中，格网的点只表示点的属性，点与点之间的属性可以通过插计算获得。
建立DEM的数据源及采集方式讲有：(1)直接从地面测量,例如用GPS、全站仪、野外测量等;(2)根据航空或航天影像，通过摄影测量途径获取,如立体坐标仪观测及空三加密法、解析测图、数字摄影测量等等;(3)从现有地形图上采集，如格网读点法、数字化仪手扶跟踪及扫描仪半自动采集然后通过插生成DEM等方法。
DEM插方法很多,主要有分块插、部分插和单点移面插三种。
目前常用的算法是通过等高线和高程点建立不规则的三角网(Triangular Irregular Network, 简称TIN)。
然后在TIN基础上通过线性和双线性插建DEM。
地形图的内容
地形图：地面实际面貌在图纸上的反映，即：客观现实地形在图纸
上 的表现。
地形图展现：地物的位置、形状、大小和地物间的相互位置关系，
以及地貌的起伏形态。
地形：在地形图上所描绘的地表形体，包括地物、地貌两大类。 地物：自然形成或人工建成的具有明显轮廓的物体。 地貌：地面的高低变化和起伏形状。 地图：考虑地球曲率影响，采用特定投影方法制作的地形图。 平面图：只表示地物平面位置、不表示地貌的图。 影象地图：利用影象，经处理成为正射投影像片后，把主要地物、
地貌用线划描绘在像片上。
汉 水
100
120 110
110 100
110
地形图
DEM（高程数字模型）+DOM（数字正射影象）+DLG（数字线划图）
地形图的比例尺
比例尺：图上任一线段长度 d 与实地相应线段的水平 距离D 之比。
比例尺分类：主要有两类：数字比例尺和直线比例尺。
数字比例尺：分子为1、分母为整数形式表示的比例尺，
H=45 H=40 H=35
水平面
45 40 35
等高线原理
等高距（等高线间隔）：相邻两等高线之间的高差h。
在同一幅地形图上，等高距是相同的。
等高线平距：相邻两等高线之间的水平距离d。由图可 知，d 愈大，表示地面坡度愈缓，反之愈陡。等高线平
距与地面坡度成反比。
用等高线表示地貌，等高距选择过大，就不能精确显示 地貌；反之，选择过小，等高线密集，图面就不清晰。
用四分之一基本等高距 用短 虚线 加密的等高线。
20
23 22 21.5 21 20 18
h=2m
等高线表示典型地貌
107
100
12058
数字地图分类
数字地图分类数字地图可以按照基准面、投影方式、地图包含信息的不同分别进行不同的分类。
下面分别介绍。
1.按基准面（Datum）来分基准面是利用特定地球椭球对特定地区地球表面的逼近。
选用一个同大地相近的、可以用数学方法来表达的旋转椭球来代替。
它是测量与制图的基础。
凡与局部地区（一个或几个国家）的大地水准面符合得最好的旋转椭球，称之为“参考椭球”。
我们目前常见的有三种：“北京54”坐标系、“西安80”坐标系、WGS1984。
“北京54”坐标系是我国从1953年起从苏联1942坐标系联测并经平差引伸到我国，原点在苏联西部的普尔科夫，采用Krassovsky椭球参数而定的基准面。
“西安80”坐标系是采用1975年IUGG/IAG第16届大会推荐的地球椭球参数。
国家原点设在陕西省泾阳县。
其较好地与我国大地水准面符合较好。
WGS1984 坐标系的基准面采用WGS84 椭球体，它是一地心坐标系，即以地心作为椭球体中心，目前GPS 接收机测量数据多以WGS1984 坐标系为基准。
Pulkovo 1942、非洲索马里的Afgooye 基准面都采用了Krassovsky 椭球体，但它们的基准面显然是不同的。
表1 常用大地基准面及参考地球椭球参考地球椭球采用的国家或地区大地基准面名称Pulkovo 1942Krassovsky 1940俄罗斯、爱沙尼亚等北京54Krassovsky 1940中国大陆地区西安80IAG 75中国大陆地区WGS 1984WGS 84全球/ GPS 系统虽然现有GIS平台中都预定义有上百个基准面供用户选用，但均没有我们国家的基准面定义。
假如精度要求不高，可使用前苏联的Pulkovo 1942 基准面来代替“北京54”基准面。
2.按投影方式来分地球椭球表面是曲面，而地图是绘制在平面上的，因此地图制作前首先要把曲面展为平面。
要想将地球椭球表面上的点转移到平面上，必须采用一定的数学方法来确定地理坐标与平面直角坐标之间的关系。
DLG、DRG、DEM、DOM相关知识
DLG数字线划地图(DLG, Digital Line Graphic)：是与现有线划基本一致的各地图要素的矢量数据集，且保存各要素间的空间关系和相关的属性信息。
>在世字测图中，最为常见的产品就是数字线划图，外业测绘最终成果一般就是DLG。
该产品较全面地描述地表现象，目视效果与同比例尺一致但色彩更为丰富。
本产品满足各种空间分析要求,可随机地进行数据选取和显示,与其他信息叠加,可进行空间分析、决策。
其中部分地形核心要素可作为数字正射影像地形图中的线划地形要素。
数字线划图DLG.jpg。
数字线划地图(DLG)是一种更为方便的放大、漫游、查询、检查、量测、叠加地图。
其数据量小，便于分层，能快速的生成专题地图，所以也称作矢量专题信息DTI （Digital Thematic Information）。
此数据能满足地理信息系统进行各种空间分析要求，视为带有智能的数据。
可随机地进行数据选取和显示，与其他几种产品叠加，便于分析、决策。
数字线划地图(DLG)的技术特征为：地图地理内容、分幅、投影、精度、坐标系统与同比例尺地形图一致。
图形输出为矢量格式，任意缩放均不变形。
生产技术原始资料主要采用：外业数据采集、航片、高分辨率卫片、地形图等。
制作方法：1)数字摄影测量、三维跟踪立体测图。
目前，国产的数字摄影测量软件VintuoZo系统和JX-4C才 DPW系统都具有相应的矢量图系统，而且它们的精度指标都较高。
其中VintuoZo系统有工作站版和NT版两种，而JX-4C DPW系统只有NT版一种。
2)解析或机助数字化测图。
这种方法是在解析测图仪或模拟器上对航片和高分辨率卫片进行立体测图，来获得DLG数据。
用这种方法还需使用GIS或CAD等图形处理软件，对获得的数据进行编辑，最终产生成果数据。
3)对现有的地形图扫描，人机交互将其要素矢量化。
目前常用的国内外矢量化软件或GIS和CAD软件中利用矢量化功能将扫描影像进行矢量化后转入相应的系统中。
地质测绘答辩题
地质测绘答辩题参考答案1. 请简述GPS测量的原理。
GPS测量相对于其它观测方法有何优点？答：GPS测量的原理为空间后方距离交会。
即通过GPS接收机同时接收4颗以上GPS卫星信号，再应用随机软件求解出接收机至卫星之间的距离（伪距），即可根据空间后方距离交会的原理，解算出接收机所处的空间位置（三维坐标X,Y,H）。
GPS测量相对于其它观测方法的优点主要有：定位精度高，观测速度快，测站间不需要通视（布点灵活），可提供三维坐标，全天候作业（观测时间不受限制），操作简便，应用广泛。
2.布设测量控制网的作用是什么？控制网布设的一般原则是什么？答：测量控制网是进行各项测量工作的基础，它具有控制全局、限制测量误差传递和积累的作用。
——从整体到局部，从高级到低级，分级布网、逐级加密；（坐标统一、精度一致、密度均匀）。
3.我国设立和采用的测绘基准有哪些？通常在什么情况下，可以布设独立控制网？答：大地基准、高程基准、深度基准、重力基准。
通常在下列两种情况下，可以布设独立控制网：（1）测区内没有高一级大地控制网；（2）大地控制网的精度不能满足测图需要，在工区要测制大比例尺地形图和进行工程测量时。
4.请简述数字线划地图（DLG）和数字栅格地图（DRG）的主要区别。
答：数字线划地图是地形图要素的矢量数据集，即它是以（X,Y）坐标或坐标串表示的空间点、线、面等图形数据及与其相联系的有关属性数据的集合；数字栅格地图是现有地形图经扫描和计算机处理后得到的栅格数据文件，即它是按格网单元的行和列排列的、具有不同灰度值或颜色的阵列数据集。
同一幅地图的DLG数据文件小，DRG数据文件大。
5.试述测绘地形图的基本生产过程和主要工作内容。
答：测绘地形图的基本生产过程包括：收集资料；测区踏勘；技术设计；平面和高程控制测量；解析图根测量；地形测量；地形图制图；检查验收。
（1）收集资料：包括测区已有高等级平面控制资料、高程控制资料和图件资料等；（2）测区踏勘：包括实地查验已有平面和高程控制点的保存及可利用情况，测区地形地貌及居民地、道路、水系、植被等要素的分布与主要特征，测区的气候情况以及地方风俗人情等；（3）技术设计：针对不同的专业或工序详细阐述技术路线、工艺流程、作业方法、精度指标和技术要求等；（4）平面和高程控制测量：平面控制测量主要包括等级GPS测量和一、二级导线测量等；高程控制测量主要包括几何水准测量、三角高程测量等；（5）解析图根测量：根据地形测量的需要，采用解析法布设图根控制点；（6）地形测量：利用电子全站仪等仪器测定地形、地物点的坐标及高程，根据实地地貌形态，利用专业成图软件编辑成地形图；（7）地形图制图：利用绘图仪将电子地形图喷绘出（或者将电子地形图制版印刷成）符合精度要求的纸质（或聚酯薄膜）地形图；（8）检查验收：包括过程检查、最终检查和用户（或上级主管部门）验收。
DTMDEMDSM、DOM和DLG介绍
一、DTM（Digital Terrain Model）数字地面模型是利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一个简单的统计表示，或者说，DTM就是地形表面形态属性信息的数字表达，是带有空间位置特征和地形属性特征的数字描述。
地形表面形态的属性信息一般包括高程、坡度、坡向等。
数字地形模型（DTM, Digital Terrain Model）最初是为了高速公路的自动设计提出来的（Miller，1956）。
此后，它被用于各种线路选线（铁路、公路、输电线）的设计以及各种工程的面积、体积、坡度计算，任意两点间的通视判断及任意断面图绘制。
在测绘中被用于绘制等高线、坡度坡向图、立体透视图，制作正射影像图以及地图的修测。
在遥感应用中可作为分类的辅助数据。
它还是的基础数据，可用于土地利用现状的分析、合理规划及洪水险情预报等。
在军事上可用于导航及导弹制导、作战电子沙盘等。
对 DTM的研究包括DTM的精度问题、地形分类、数据采集、DTM的粗差探测、质量控制、数据压缩、DTM应用以及不规则三角网DTM的建立与应用等。
二、DEM(Digital Elevati on Matrix)数字高程矩阵。
GIS、地图学中的常用术语。
数字高程模型（Digital Elevati on Model，缩写DEM）是一定范围内规则格网点的平面坐标（X，Y）及其高程（Z）的数据集，它主要是描述区域地貌形态的空间分布，是通过等高线或相似立体模型进行数据采集（包括采样和量测），然后进行数据内插而形成的。
DEM是对地貌形态的虚拟表示，可派生出等高线、坡度图等信息，也可与DOM或其它专题数据叠加，用于与地形相关的分析应用，同时它本身还是制作DOM的基础数据。
DEM是用一组有序数值阵列形式表示地面高程的一种实体地面模型，是数字地形模型(Digital Terrain Model，简称DTM)的一个分支。
4d实习报告
《4D产品生产综合实习》实习报告学院: 遥感信息工程学院班级:学号:姓名:实习地点: 318机房指导教师:一、实习的目的与意义本次实习将大学四年所学的知识运用到实际的生产中，旨在让学生深入实际实践课堂所学知识，同时将课堂所学知识运用到实际生产过程中。
通过这次实习，对生产DEM、DOM、DLG的过程有了大致的了解，对所学的知识有了更加深刻的认识。
二、实习内容1．4D简介1.1 4D产品定义数字高程模型（Digital Elevation Model，缩写DEM）是在某一投影平面（如高斯投影平面）上规则格网点的平面坐标（X，Y）及高程（Z）的数据集。
DEM的格网间隔应与其高程精度相适配，并形成有规则的格网系列。
根据不同的高程精度，可分为不同类型。
为完整反映地表形态，还可增加离散高程点数据。
数字正射影像图（Digital Orthophoto Map，缩写DOM）是利用数字高程模型（DEM）对经扫描处理的数字化航空像片，经逐像元进行投影差改正、镶嵌，按国家基本比例尺地形图图幅范围剪裁生成的数字正射影像数据集。
它是同时具有地图几何精度和影像特征的图像，具有精度高、信息丰富、直观真实等优点。
数字线划地图（Digital Elevation Model，缩写DLG）是现有地形图要素的矢量数据集，保存各要素间的空间关系和相关的属性信息，全面地描述地表目标。
数字栅格地图（Digital Raster Graphic，缩写DRG）是现有纸质地形图经计算机处理后得到的栅格数据文件。
每一幅地形图在扫描数字化后，经几何纠正，并进行内容更新和数据压缩处理，彩色地形图还应经色彩校正，使每幅图像的色彩基本一致。
数字栅格地图在内容上、几何精度和色彩上与国家基本比例尺地形图保持一致。
1.2 4D产品主要生产方法数字高程模型的生产主要是用数字摄影测量方法，这是数据采集最常用最有效的方法之一。
利用附有的自动记录装置接口的立体测图仪或立体坐标仪、解析测图仪及数字摄影测量系统, 进行人工、半自动或全自动的量测来获取数据。
测绘基础常识
测绘基础常识1、什么是测绘测绘是测量和地图制图的统称。
测绘科学研究的对象主要是地球的形状、大小和地球表面的各种固定物体的几何形状和空间位置。
2、什么是 3S 技术全球定位系统 (GPS) 、遥感（RS ）和地理信息系统（GIS ）。
3、什么是 4D 技术数字高程模型 (DEM) 、数字正射影像（DOM ）、数字线划图 (DLG) 和数字栅格图 (DRG) 。
4、什么是地形图。
地形图是按一定比例，经过综合取舍，在图纸上按规定的符号和一定的表示方法描绘地物、地貌平面位置和高程的正射投影图。
5、什么是正射投影所谓正射投影，也叫等角投影，就是将地面点沿铅垂线投影到投影面上，并使投影前后图形的角度保持不变。
6、什么是地图按一定比例，有选择的在平面上表示地球上若干现象的图称为地图。
7、什么叫做水准面我们将水在静止时的表面叫做水准面。
8、什么叫做大地水准面水准面有无穷多个，其中一个与平均海水面重合并延伸到大陆内部的水准面叫做大地水准面。
9、什么叫地球椭球体人们经过长期精密测量，发现大地体接近于一个两级稍扁的旋转椭球体，这个与大地形状和大小十分接近的旋转椭球体，我们称为地球椭球体。
地球的形状和大小1、什么是地球的扁率？是多少？扁率 = （长半径—短半径） / 长半径国际 1: 289.2572、地球的半径如何计算，是多少？R=1/3( 长半径 + 长半径 + 短半径 ) ≈ 6371 ㎞3、我国的大地原点设在什么地方？我国新的大地原点设在陕西省泾阳县永乐镇。
测量坐标系的概念1、什么是地理坐标，地理坐标又分为哪两类？用经纬度表示地面点位置的球面坐标称为地理坐标。
地理坐标又分为两类；即天文坐标和大地坐标。
以大地水准面和铅垂线为依据建立起来的坐标系统称为天文坐标；以参考椭球面及其法线为依据建立起来的坐标系统称为大地坐标。
2、什么是首子午面？国际上公认通过英国格林尼治天文台的子午面，称为首子午面或者起始子午面。
3、什么是首子午线？首子午面与参考椭球面的交线称为首子午线，或称起始子午线、起始经线，亦称本初子午线。
数字线划图方法在地理信息系统中的应用
数字线划图方法在地理信息系统中的应用随着科技的不断进步，地理信息系统（Geographic Information System，简称GIS）作为一种用于收集、存储、分析和展示地理信息的工具，已经在各个领域得到了广泛的应用。
其中，数字线划图方法作为地理信息系统中的核心技术之一，发挥着重要的作用。
本文将重点探讨数字线划图方法在地理信息系统中的应用。
首先，数字线划图方法被广泛应用于地形图的制作。
在地理信息系统中，地形图是用于描述地球表面支撑物、水域、植被和建筑物等特征的地图。
通过使用数字线划图方法，可以更准确地描绘地形图中的各种地貌特征，如山脉、河流、湖泊等。
这不仅有助于提高地形图的准确性和可读性，还可以为地理学研究提供更多的数据支持。
其次，数字线划图方法也可以应用于城市规划和土地利用规划。
在城市规划和土地利用规划中，我们需要对城市的道路、建筑物、绿地等要素进行准确的划分和分类。
借助于数字线划图方法，可以将城市的各种要素进行精确的线划，制作出准确的地图。
这不仅为城市规划师提供了更准确的空间数据，还可以为评估城市发展和土地利用情况提供可靠的依据。
此外，数字线划图方法在资源管理和环境保护方面也有着重要的应用。
资源管理是指对土地、水、森林和矿产等自然资源进行合理利用和保护的管理活动。
而环境保护则是指通过各种手段保护自然环境和生态系统，以实现可持续发展。
数字线划图方法可以提供更准确的资源和环境数据，帮助决策者更好地制定资源管理和环境保护的策略。
例如，在森林资源管理中，数字线划图方法可以用于识别和分类森林的类型和面积，从而帮助合理规划森林资源的利用和保护。
此外，在自然灾害预防和应对中，数字线划图方法也发挥着关键作用。
自然灾害如地震、洪水、台风等常常给人们的生命财产安全造成重大威胁。
通过使用数字线划图方法，可以快速、准确地制作出地震断裂带、洪水淹没范围等地理信息图，帮助相关部门预测和应对自然灾害，及时采取必要的救援和防护措施。
地图,地形图,土地利用现状图等区别
地图定义：按照一定制图规如此，用线条、符号、图形、文字与色彩等在平面上表示地表自然状况、社会政治、经济等现象空间分布与其相互关系的工具书。
它具有严格的数学根底、符号系统、文字注记，并能用地图概括原如此，科学地反映出自然和社会经济现象的分布特征与其相互关系。
地形图地形图，是普通地图的一种，是按一定比例尺表示地貌、地物平面位置和高程的一种正射投影图。
地形图是在一定的数学根底下绘制的、用符号表示地物和地貌〔上下起伏等〕，表示的内容是经过一定的取舍后的地物和地貌。
〔1〕以大地测量成果作为平面和高程的控制根底，并印有经纬网和直角坐标网，能准确表示地形要素的地理位置，便于目标定位和图上量算；〔2〕以航空摄影测量为主要手段进展实地测绘或根据实测地图编绘而成，内容详细准确；〔3〕地貌一般用等高线表示，能反映地面的实际高度、起伏状态，具有一定的立体感，能满足图上分析研究地形的需要；〔4〕有规定的比例尺系列，如我国规定国家根本比例尺地形图系列为：1:1万、1：2.5万、1:5万、1:10万、1:20万(现已为1:25万) 、1:50万、1:100万，可以根本满足国家经济建设和军队作战指挥的不同需要；〔5〕有统一的图式符号，便于识别使用。
土地利用规划图指对一个社区或类似X围内日后的开展所做的规划图，其中标明用于居住区、商业区、工业区、公共活动区或其他用途的土地的大小和位置。
土地利用规划图常是确定具体区划的根底。
宗地图与地籍图土地使用权人的权属界址X围内的地块称为一宗地。
它是权属界址线所封闭的地块。
一般情况下，一宗地为一个权属单位；同一个土地使用者使用不相连接的假如干地块时，如此每一地块分别为一宗。
宗地是土地登记的根本单元，也是地籍调查的根本单元。
历史上曾称宗地为“丘〞。
宗地图是土地使用合同书附图与房地产登记卡附图。
它反映一宗地的根本情况。
宗地图属于地籍图的一种，是在地籍图的根底上编制的，以一宗土地为单位绘制的宗地图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地形图与数字线划图说明报告一、从定义上（理论上不同）1）地形图定义1：表示地表上的地物、地貌平面位置及基本的地理要素且高程用等高线表示的一种普通地图。
应用学科：测绘学（一级学科）；测绘学总类（二级学科）定义2：根据国家制定的规范图式测制或编绘，具有统一的大地控制基础、投影及分幅编号，内容详细完备的大、中比例尺普通地图。
应用学科：地理学（一级学科）；地图学（二级学科）通常理解定义：地形图（topographic map）指的是地表起伏形态和地物位置、形状在水平面上的投影图。
具体来讲，将地面上的地物和地貌按水平投影的方法(沿铅垂线方向投影到水平面上)，并按一定的比例尺缩绘到图纸上，这种图称为地形图。
如图上只有地物，不表示地面起伏的图称为平面图。
2）数字线划图数字线划地图(DLG, Digital Line Graphic)：是与现有线划基本一致的各地图要素的矢量数据集，且保存各要素间的空间关系和相关的属性信息。
在数字测图中，最为常见的产品就是数字线划图，外业测绘最终成果一般就是DLG。
该产品较全面地描述地表现象，目视效果与同比例尺一致但色彩更为丰富。
本产品满足各种空间分析要求,可随机地进行数据选取和显示,与其他信息叠加,可进行空间分析、决策。
其中部分地形核心要素可作为数字正射影像地形图中的线划地形要素。
数字线划图DLG。
二、从内容上包含的东西不同1）地形图指比例尺大于1∶100万的着重表示地形的普通地图（根据经纬度进行分幅，常用有1：100万，1：50万，1比25万，1：15万，1：10万，1：5万等等）。
由于制图的区域范围比较小，因此能比较精确而详细地表示地面地貌水文、地形、土壤、植被等自然地理要素，以及居民点、交通线、境界线、工程建筑等社会经济要素。
地形图它详细的表示地表上居民地、道路、水系、境界、土质、植被等基本地理要素且用等高线表示地面起伏的一种按统一规范生产的普通地图。
2）数字线划图数字线划地图(DLG)的技术特征为：地图地理内容、分幅、投影、精度、坐标系统与同比例尺地形图一致。
图形输出为矢量格式，任意缩放均不变形。
数字线划图由数字线划图矢量数据（包括要素属性）、元数据及相关文件构成：1）矢量数据包含GB/T 20257.1、GB/T 20258.1规定的定位基础（平面与高程），水系、居民地及设施、交通、管线、境界与政区、地貌、植被与土质等地形要素的空间坐标、属性和几何信息，以及注记、图廓整饰要素及图形数据等；2）元数据是关于数据的说明数据；3）相关文件指需要随矢量数据同时提供的其他附件及说明信息。
数字线划图（DLG）是以点、线、面形式或地图特定图形符号形式，表达地形要素的地理信息矢量数据集。
点要素在矢量数据中表示为一组坐标及相应的属性值；线要素表示为一串坐标组及相应的属性值；面要素表示为首尾点重合的一串坐标组及相应的属性值。
数字线划图是我国基础地理信息数字成果的主要组成部分。
三、从可操作性上（比较两种图的好处）1）地形图地形图包含有详细的地形、地貌、地质信息，详细的地物要素（道路基线、高程点、山谷、山脊、陡坡、河流等等），精确的空间要素（平面坐标（x，y），高程信息（z值））。
篇幅小，包含的信息要素多。
2)数字线划图数字线划地图(DLG)是一种更为方便的放大、漫游、查询、检查、量测、叠加地图。
其数据量小，便于分层，能快速的生成专题地图，所以也称作矢量专题信息DTI（Digital Thematic Information）。
此数据能满足地理信息系统进行各种空间分析要求，视为带有智能的数据。
可随机地进行数据选取和显示，与其他几种产品叠加，便于分析、决策。
四、从制作方法、手段上1）地形图地形图是根据地形测量或航摄资料绘制的，误差和投影变形都极小。
地形图是编制各种小比例尺普遍地图、专题地图和地图集的基础资料。
人们从地形图上能够看到一张张反映地球表面形态和面貌的地形图是相当复杂的。
不论是地形起伏变化的山区，还是河流湖塘水网密集的水乡平原，图上各种各样的地貌和地物符号都准确地反映了地面的实际情况。
首先，要明确确定地形图上的每个点位需要的三个基本要素：方位、距离和高程。
同时这三个基本要素还必须有起始方向、坐标原点和高程零点作依据。
其次，用一张固定在图板上的白纸测绘地形图时，一开始先要对图板定向，这可根据事先测量的大地控制点作为起始方向来定向；在简易测图中，也可用指北针来定向。
图板定向后，就要确定测图点在图纸上的位置，对于纳入国家统一的基本地形图的测绘，是有统一规范的坐标展点要求的；但对于小面积局部地区测绘，可假设独立的平面直角坐标系原点，即可着手按测方位和距离两要素的方式，测定地面上其它任何点的平面坐标位置。
再次，关于点的高程，由于国家高程系统已在全国各地布设了很多统一高程基准的水准点可供利用，一般均可用水准测量方法连测到测图区，因此在测图时采用视距三角高程测量的方法就可同时测定出任何一点的点位和高程。
现代地形图的测绘，不仅有传统的野外白纸测图，也有室内的航空摄影测绘和航天遥感测绘。
2）数字线划图原始资料主要采用：外业数据采集、航片、高分辨率卫片、地形图等。
制作方法：数字摄影测量方法：优点：•基于立体测绘，数据采集直观、方便；拼接裁切处理简便。
•矢量化数据与地形影像信息叠加，便于高效、高质地数据检查、修补测。
•野外作业工作量小，作业成本低；•自动化程度高，生产效率高，•技术成熟，精度可靠；•特别适用于大区域、地形连续、全局性DLG数据生产和维护。
缺点：•设备硬软件投入大，生产成本较高；•对高精度、复杂地形条件下成图误差较大。
•作业人员要求高、培训复杂；解析摄影测量方法：目前，国产的数字摄影测量软件VirtuoZo系统和JX-4C 才DPW系统都具有相应的矢量图系统，而且它们的精度指标都较高。
其中VirtuoZo系统有工作站版和NT版两种，而JX-4C DPW系统只有NT版一种。
优点：•技术成熟，工艺流程简单,•可充分利用传统航测仪器设备, 作业人员;•设备软件投入少，生产成本较低•基于人机交互作业，数据处理灵活便捷，能方便地融合、获取地形特征描述数据，控制复杂地形地貌。
•特别适用于小区域、地形复杂、高精度专业地理信息数据库数据产品化加工DLG数据。
缺点：•1) 自动化程度低；劳动强度较大；•2) 生产周期长、效率低。
•3) 数据精度等级较低，不适用于大比例尺DLG生产；•4) 作业人工干预多，易出错。
•5) 矢量化数据与地形信息不能叠加，不便于高效、高质地数据检查、修补测。
•6) 不太适用于大区域、全局性DLG数据生产地形图扫描矢量化方法：对现有的地形图扫描，人机交互将其要素矢量化。
目前常用的国内外矢量化软件或GIS和CAD软件中利用矢量化功能将扫描影像进行矢量化后转入相应的系统中。
优点：• 1.工艺流程较简单,• 2.基于工程扫描仪、计算机等非专业化仪器设备，设备硬软件投入较少，生产成本低；• 3. 充分利用巳有地形图资料生产DLG数据；• 4.能方便地采用非摄影测绘专业测绘人员培训上岗作业；充分利用共享巳有人力资源；• 5.特别适用于具备一般测绘工程资质，作业任务单一，生产效益一般的地理信息数据库数据产品化加工DLG数据。
缺点：•1) 人机交互处理工作量较大, 劳动强度高；自动化程度较低；•2) 生产周期长、效率低；•3) 测绘精度与作业员技术水平关系密切，易出错；•4) 大比例尺DLG 数据产品生产精度较低；•5)矢量化数据与地形信息不能叠加，不便于高效、高质地数据检查、修补测。
•5) 只能生产巳有地形图DLG数据产品；•6) 不适用于较大区域、全局性DLG数据生产。
数字化地形测量方法：在新制作的数字正射影像图上，人工跟踪框架要素数字化。
屏幕上跟踪：可以使用CAD或GIS及VirtuoZo软件将正射影像图按一定的比例插入工作区中，然后在图上进行相应要素采集。
优点：•1) 工艺流程较简单,•2)基于实时野外地形信息数据采集, 现实性强，地形特征描述处理灵活。
能方便地融合、获取地形特征数据控制复杂地形地貌。
•3) 设备硬软件投入较少，生产成本较低；•4) 直接处理野外采集数据，不需影像扫描，数据源精度损失小；DLG数据精度高；•5)特别适用于小区域、地形复杂、高精度专业地理信息数据库数据产品化加工DLG数据。
缺点:•1) 野外地形信息数据采集劳动强度高；•2)人机交互处理工作量较大, 自动化程度较低；•3) 生产周期长、效率低；•4) 测绘精度与作业员技术水平关系密切，易出错；•5) 矢量化数据与地形信息不能叠加，不便于高效、高质地数据检查、修补测。
•6) 只能生产全新的DLG数据产品；•7) 不适用于较大区域、全局性DLG数据生产。
五、从项目成本上（以太和县区域面积计算成本）根据国家测绘局文件关于印发《测绘工程产品价格》和《测绘工程产品困难类别细则》的通知--国测财字[2002]3号：下面列举采用野外地形数据测绘的方式采集与制图的价格表：根据文件，可得各种比例尺对应的平方公里数为：太和县面积1836平方公里，以1:10000为比例尺制图，采用野外地形数据测绘的方式进行采集和制图，那么以太和县计算：地形图的花费为：Ⅰ：(1836/25)* 1559.66=114541.4304Ⅱ:(1836/25)* 2946.87=216418.1328Ⅲ：(1836/25)* 4160.87=305574.2928。
