燃气工程规划-样本
1.2．编制城市燃气规划的任务
• （1）根据能源资源情况，选择和确定城市 燃气的气源 • （2）通过调查研究，按照需要和可能。确 定城市燃气供应的规模和主要供气对象 • （3）在计算各类燃气用户的气量消耗的基 础上，选择经济合理的输配系统和调峰方 式 • （4）提出分期实现城市燃气规划的步骤 • （5）估算规划期内建设投资
• 燃气输配系统示意图
• 4.1.1接受站
• 接受站(门站)负责接受气源厂、矿(包括煤制气厂、天然气、矿井气及 有余气可供应用的工厂等)输入城市使用的燃气，进行计量、质量检 测，按城市供气的输配质量要求、控制与调节向城市供应的燃气流量 与压力，必要时尚需对燃气进行净化。
• 4.1.2输配管网
• 输配管网是将接受站(门站)的燃气输送至各储气点、调压室、燃气用 户，并保证沿途输气安全可靠 • (一)按输气压力分类
1．低压单级管网系统 2．中压单级管网系统
• 3．中压(B)一低压二级管网系统
•4.中压(A)-低压两级管网系统
• 5．三级管网系统
4.3燃气管网系统布置
• 4.3.1管道平面布置原则
• • • • • • • • • • • • 1．高中压管道应连接成环网心保证供气安全可靠。 2．高压管道宜布置在城市边缘或有足够安全距离的地带，高中压管道应避免 车辆来往频繁或闹市区的主要干线敷设，否则对施工和管理、维修造成困难。 3．高中压管道应尽量靠近各调压室，以缩短连接支管长度。 4．高中压管道应尽量避免穿越铁路或河流等大型障碍物，以减少工程量和投 资。 5．考虑用户数量随城市发展而逐步增加，低压管道以环状布置为主体外，也 允许存在枝状管道。 6．考虑经济性与安全性低压管网的成环边长一般控制在300-600m之间。 7．低压管道尽可能布置在街坊内兼作庭院管道，以节省投资。 8．低压管道可以沿街一侧敷设，在遇到下列情况可双侧敷设： （1)在有轨电车通行的街道上； (2)街道宽度大于20m； (3)横穿街道的支管过多； (4)输气量大，而道路条件限制不允许敷设大口径管道。
城市燃气工程规划解读
(一)自然环境资料 (二)城市规划资料
(三)气源部分基础资料
（四）输配系统基础资料
背景了解
• 我国的能源供应结构
– 以煤为主、污染严重、利用率低 – 油气匮乏、分布不均、受国际形势影响大 – 水电发展受到多方限制
– 核电、太阳能和生物能应用处于起步阶段
• 我国能源消费结构
– 总体消费量增加迅速 – 电力增长（主要是居民用电）迅猛 – 油气消费大幅增加 – 煤炭消费保持增长
2.详细规划图纸：
（1）燃气供应系统规划图； （2）必要的附图。
5.1.2 城市燃气工程系统规划的任务与程序
（一）城市燃气工程规划的主要任务
结合城市和区域燃料资源状况，选择城市燃气气源， 合理确定规划期内各种燃气的用电量，进行城市燃气气源规 划；确定各种供气设施的规模、容量；选择并确定城市燃气 管网系统；科学布置气源厂、气化站等产、供气设施和输配 气管网；制定燃气设施和管道的保护措施。
（二）液化石油气气源设施
液态 液化气贮罐
气 化 器
混 合 器
计量 加臭
贮 罐
调压器 压缩机
市区 管网
图1——液化石油气系统示意图
•液化石油气气源设施包括： 液化石油气储存站、储配站、罐瓶站、气化站和混气站等。 统称液化石油气供应基地
（三）天然气气源设施
– 天然气门站——位于城市边缘或外围，接受长输管线的供气， 净化、调压、计量、加臭后供应城市管网。
燃气气源（gas source）是指向城市燃气输配 系统提供燃气的设施，主要指煤气制气厂、天然气 门站、液化石油气供应基地及煤气发生站、液化石 油气气化站等设施。
（一）人工煤气气源设施 （二）液化石油气气源设施 （三）天然气气源设施
城市燃气管网系统规划设计总体概述
城市燃气管网系统规划设计总体概述1.1城市燃气设计与规划的原则和任务1.1.1城市燃气设计与规划的目的城市燃气是现代化城市人民生活和工业生产的一种主要能源。
发展城市燃气可以节约能源，减轻城市污染，提高人民生活水平，促进工业生产，提高产品质量，社会综合经济效益显著。
发展城市燃气，是建设现代化城市不可少的条件，对加速实现高度物质文明和精神文明的现代化城市具有重要的意义。
城市燃气输配系统的绝大部分系统的绝大部分工程量，属与城市地下基础工程，建成后不宜破路扩建或改建。
因此,城市新建燃气输配工程，首先必须在城市总体规划编制原则指导下，编制城市燃气输配系统长期规划，作为今后输配工程分期设计和建设的主要依据。
对已有燃气设施的城市应根据城市总体规划，在已有供气设施的基础上，补充编制城市燃气输配系统计划，以有利于改建和扩建的设计和建设的进行1.1.2城市燃气设计与规划的原则编制城市配气工程建设项目规划时，主要遵循一下原则: 1）城市配气系统总体规划应以城市建设和发展总体规划为基础，并遵循当地总体规划编制原则。
2）城市配气系统规划的供气规模，应以气源能力、城市能源结构和以天然气作为化工原料的工业发展规划为依据。
3）主要供气对象和各类用户供气量的分配比例应根据天然气气源能力确定。
4）应综合考虑近期、远期气源情况，规划地下管网主干管道及其输送能力。
5）地下管网主干管道走向规划，应符合城市建设长远规划要求；在管道可用期限内，应尽量避开开挖道路、修建房屋后其他市政设施的地段，以免造成管道的改建或重建等。
6）配气系统的街区、庭院管网和地上设施等应远近期结合，并以近期规划为主。
7）输配系统的近期规划期限为批准规划实施起的5~10年；长期规划为20年，与城市总体规划期限一致。
城市总体规划由当地政府负责制定，其中城市燃气规划（包括气源规划和输配系统规划），应由城市规划设计机构和燃气专业设计单位协同编制。
1.1.3城市燃气设计与规划的内容1）近期、远期供气能力和规模论证。
城市燃气工程规划
▪ 当采用天然气为城镇燃气气源、且气源充足时，应大力发展工业用户。 但不宜供应远离城镇燃气管网的工业企业用户的用气。
精选课件
（3）采暖与空调用气
气源为人工燃气，一般不考虑发展采暖与空调用气；当气源 为天然气且气源充足时，可发展燃气采暖与空调、制冷用户， 但应采取有效的调节季节性不均匀用气的措施。
精选课件
第一节 燃气的种类 一、天然气
根据矿藏特点分为：
1．气田气 ：CH4 80-90％ 2．石油伴生气：CH4 80％ 3．凝析气田气：CH4 75％
精选课件
二、人工燃气
1．干馏煤气
高温：900-1100℃中温：660-800℃高温：500-580℃
2．气化煤气
发生炉煤气、水煤气、压力气化煤气
3．油制气
应腐蚀或伤害与燃烧产物经常接触的材料； ▪ 5）不与燃气的组分发生化学反应； ▪ 6）加臭剂溶解于水的程度不应大于2.5％（质量成分）； ▪ 7）价格低廉。
▪ 我国目前常用的加臭剂主要有四氢塞吩（THT）和乙硫醇 (EM)等。
▪ （3）加臭一般采用滴入式精和选吸课件收式两种方式
▪ 三、气源转换与混配
精选课件
二、城镇燃气的基本要求
（一）基本要求
（1）热值高
▪ 燃气热值过低，输配系统的投资和金属耗量就会增加。
▪ 燃气低发热值一般应大于14.7MJ/m3。人工燃气热值不应低 于11.7 MJ/m3 。
（2）毒性小
（3）杂质少
精选课件
（二）燃气中杂质及有害物的影响 ▪ 1）焦油与灰尘 2）硫化物 3）萘 4）氨 ▪ 5）一氧化碳 6）氧化氮 7）水 （三）城镇燃气的质量要求
热裂解、催化裂解
精选课件
三、液化石油气(LPG) ：C3 C4 根据来源分为：天然石油气、炼厂石油气
精选课件
（3）采暖与空调用气
气源为人工燃气，一般不考虑发展采暖与空调用气；当气源 为天然气且气源充足时，可发展燃气采暖与空调、制冷用户， 但应采取有效的调节季节性不均匀用气的措施。
精选课件
第一节 燃气的种类 一、天然气
根据矿藏特点分为：
1．气田气 ：CH4 80-90％ 2．石油伴生气：CH4 80％ 3．凝析气田气：CH4 75％
精选课件
二、人工燃气
1．干馏煤气
高温：900-1100℃中温：660-800℃高温：500-580℃
2．气化煤气
发生炉煤气、水煤气、压力气化煤气
3．油制气
应腐蚀或伤害与燃烧产物经常接触的材料； ▪ 5）不与燃气的组分发生化学反应； ▪ 6）加臭剂溶解于水的程度不应大于2.5％（质量成分）； ▪ 7）价格低廉。
▪ 我国目前常用的加臭剂主要有四氢塞吩（THT）和乙硫醇 (EM)等。
▪ （3）加臭一般采用滴入式精和选吸课件收式两种方式
▪ 三、气源转换与混配
精选课件
二、城镇燃气的基本要求
（一）基本要求
（1）热值高
▪ 燃气热值过低，输配系统的投资和金属耗量就会增加。
▪ 燃气低发热值一般应大于14.7MJ/m3。人工燃气热值不应低 于11.7 MJ/m3 。
（2）毒性小
（3）杂质少
精选课件
（二）燃气中杂质及有害物的影响 ▪ 1）焦油与灰尘 2）硫化物 3）萘 4）氨 ▪ 5）一氧化碳 6）氧化氮 7）水 （三）城镇燃气的质量要求
热裂解、催化裂解
精选课件
三、液化石油气(LPG) ：C3 C4 根据来源分为：天然石油气、炼厂石油气
城市燃气工程规划

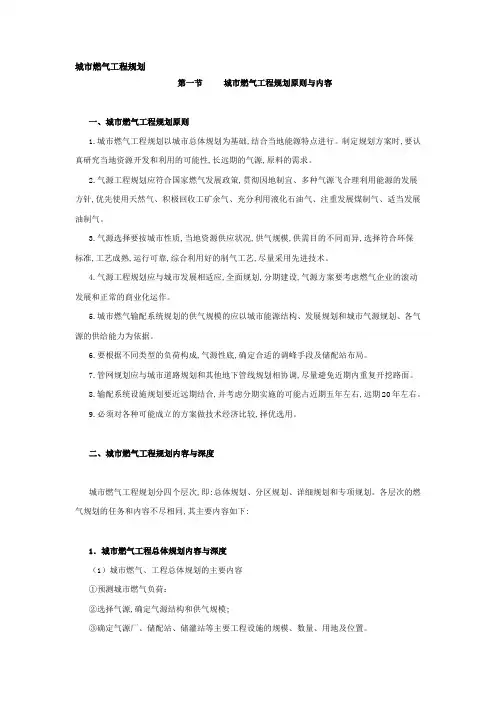

城市燃气工程规划第一节城市燃气工程规划原则与内容一、城市燃气工程规划原则1.城市燃气工程规划以城市总体规划为基础,结合当地能源特点进行。
制定规划方案时,要认真研究当地资源开发和利用的可能性,长远期的气源,原料的需求。
2.气源工程规划应符合国家燃气发展政策,贯彻因地制宜、多种气源飞合理利用能源的发展方针,优先使用天然气、积极回收工矿余气、充分利用液化石油气、注重发展煤制气、适当发展油制气。
3.气源选择要按城市性质,当地资源供应状况,供气规模,供需目的不同而异,选择符合环保标准,工艺成熟,运行可靠,综合利用好的制气工艺,尽量采用先进技术。
4.气源工程规划应与城市发展相适应,全面规划,分期建设,气源方案要考虑燃气企业的滚动发展和正常的商业化运作。
5.城市燃气输配系统规划的供气规模的应以城市能源结构、发展规划和城市气源规划、各气源的供给能力为依据。
6.要根据不同类型的负荷构成,气源性底,确定合适的调峰手段及储配站布局。
7.管网规划应与城市道路规划和其他地下管线规划相协调,尽量避免近期内重复开挖路面。
8.输配系统设施规划要近远期结合,并考虑分期实施的可能占近期五年左右,远期20年左右。
9.必须对各种可能成立的方案做技术经济比较,择优选用。
二、城市燃气工程规划内容与深度城市燃气工程规划分四个层次,即:总体规划、分区规划、详细规划和专项规划。
各层次的燃气规划的任务和内容不尽相同,其主要内容如下:1．城市燃气工程总体规划内容与深度（1）城市燃气、工程总体规划的主要内容①预测城市燃气负荷：②选择气源,确定气源结构和供气规模;③确定气源厂、储配站、储灌站等主要工程设施的规模、数量、用地及位置。
④确定输配系统供气方式,管线压力级制,调峰方式。
⑤布置城市燃气管网系统(区域调压站的设置,主干管系统布局)城市燃气工程总体规划应从分析现状开始,研究目前城市的气源种类和可能取得的气源途径,以及现有燃气设施存在的问题,根据近远期城市规模和经济发展水平,采用合理的参数指标,预测燃气负荷,选择合适的气源和相应的供应方式,按照城市用地布局情况布置各项设施和管网。
05-1城市燃气工程规划PPT课件
气汽车种类、车型和使用量的统计数据分析确定。当缺乏用气 量的实际统计资料时，可按已有燃气汽车城镇的用气指标分析 确定。表5-5列出了天然气汽车用气量指标。
第37页/共57页
燃气需用工况
燃气的需用工况：系指用气的变化规律。
用气的不均匀性与确定气源生产规模、调峰手段和输 配管
网管径有很密切的关系，在燃气用量的预测与计算中，必 须对
• 4）调压设施调压设施是在城市燃气管网系统中用来调节和稳定管网压力的调压站（或调压柜、调压箱）， 通常由调压器、阀门、过滤器、安全装置、旁通管及测量仪表所组成。有的调压站还装有计量设备，除了 调压作用，还起计量作用，通常将这类调压站叫做调压计量站。
第24页/共57页
第25页/共57页
调压站
楼 栋 调 压 器
和管网管径的主要依据。 • 日用气量与小时用气量的计算中，经常采用的是不均匀系数法。 • 城市燃气总量计算方法：
1、分Q项相Q加1 法Q：2 Q3 ... Qn 式中：Q — 燃气总用量； Q1至Qn — 各类燃气第负42页荷/共5。7页
城市燃气年用量的计算
• 1.居民生活用气量 • 在计算居民生活年用气量时，需要确定用气人数。居民用气人数取决于城市居民人口数和气化率。气化率
第31页/共57页
3.燃气采暖与空调供气原则 • 我国有几十万台中小型燃煤锅炉分布在各大城镇，担负采暖或供应蒸汽的
任务。这些锅炉热效率一般小于5%，是规模较大的城镇污染源。在制定 城镇燃气供应规划时，如果气源为人工燃气，一般不考虑发展采暖与空调 用气；当气源为天然气且气源充足时，可发展燃气采暖与空调、制冷用户， 但应采取有效的调节季节性不均匀用气的措施。天然气采暖主要有集中采 暖和单户独立采暖两种形式。燃气空调和以燃气为能源的热、电、冷三联 供的分布式能源系统已经引起广泛关注，它对缓解夏季用电高峰、减少环 境污染、提高天然气管网利用率、保持用气的季节平衡、降低天然气输送 成本都有很大帮助，是今后燃气空调发展的方向。
第37页/共57页
燃气需用工况
燃气的需用工况：系指用气的变化规律。
用气的不均匀性与确定气源生产规模、调峰手段和输 配管
网管径有很密切的关系，在燃气用量的预测与计算中，必 须对
• 4）调压设施调压设施是在城市燃气管网系统中用来调节和稳定管网压力的调压站（或调压柜、调压箱）， 通常由调压器、阀门、过滤器、安全装置、旁通管及测量仪表所组成。有的调压站还装有计量设备，除了 调压作用，还起计量作用，通常将这类调压站叫做调压计量站。
第24页/共57页
第25页/共57页
调压站
楼 栋 调 压 器
和管网管径的主要依据。 • 日用气量与小时用气量的计算中，经常采用的是不均匀系数法。 • 城市燃气总量计算方法：
1、分Q项相Q加1 法Q：2 Q3 ... Qn 式中：Q — 燃气总用量； Q1至Qn — 各类燃气第负42页荷/共5。7页
城市燃气年用量的计算
• 1.居民生活用气量 • 在计算居民生活年用气量时，需要确定用气人数。居民用气人数取决于城市居民人口数和气化率。气化率
第31页/共57页
3.燃气采暖与空调供气原则 • 我国有几十万台中小型燃煤锅炉分布在各大城镇，担负采暖或供应蒸汽的
任务。这些锅炉热效率一般小于5%，是规模较大的城镇污染源。在制定 城镇燃气供应规划时，如果气源为人工燃气，一般不考虑发展采暖与空调 用气；当气源为天然气且气源充足时，可发展燃气采暖与空调、制冷用户， 但应采取有效的调节季节性不均匀用气的措施。天然气采暖主要有集中采 暖和单户独立采暖两种形式。燃气空调和以燃气为能源的热、电、冷三联 供的分布式能源系统已经引起广泛关注，它对缓解夏季用电高峰、减少环 境污染、提高天然气管网利用率、保持用气的季节平衡、降低天然气输送 成本都有很大帮助，是今后燃气空调发展的方向。
城市燃气系统工程规划
①规划图
②必要的附图
第二节
城市燃气负荷预测与计算
一、燃气类型 1．确定城市燃气种类 （1）燃气种类： 按来源分 天然气 人工煤气 液化石油气 生物
按热值分 高热值 (30MJ/NM3) 中热值 (20MJ/NM3)) 低热值( 12~13MJ/NM3) (华白数、燃烧势）
按特性
（2）燃气种类选择 1）燃气的类型 ①天然气 ②人工煤气 ③液化石油气 ④生物气 2）不同种类燃气的优缺点 ①经济性：生产、输送、储存、环保成本 ②安全性：毒性、比重 ③适用性：热值、使用便利性 发展完善煤制气，优先使用天然气，合理利用液化石 油气，大力回收利用工业气体（多气互补的原则）
二、分区规划内容深度 1．主要内容 ①确定燃气输配设施的分布、容量和用地; ②确定燃气输配管网的级配等级，布局输配干线管网; ③估测分区燃气用量; ④确定燃气输配设施的保护要求。 2．图纸 ①现状图 ②规划图 ③必要的附图
三、详细规划内容深度 1．主要内容
①计算燃气用量；
②规划布局燃气输配设施，确定其位置，容量和用地； ③规划布局燃气输配管网； ④计算燃气管网管径； 2．图纸
城市燃气系统工程规划
燃气工程规划的基本知识
单位
热量：J、kJ、MJ、cal、kcal 体积和重量：m3、万m3、kg、t 热值： MJ/N m3、 MJ/ kg 压力：Pa、k Pa、M Pa
燃气的类型 天然气 人工煤气 液化石油气 生物气
燃气工程规划的基本知识
三、城市供气管网的布置 1．供气管网布置的一般原则 ①结合总规和有关专业规划 ②远近结合，以近期为主，分期实施 ③尽量靠近负荷中心 ④减少穿、跨越 ⑤一般沿路布置 ⑥避免与变压电缆平行敷设
城市燃气工程系统规划
2、按热值分 热值：1Nm3 燃气完全燃烧所放出的热量称为 燃气的热值，单位为KJ/ Nm3 低热值燃气（12～13MJ/ Nm3 ）：气化煤气 中等热值燃气（20 MJ/ Nm3 ）：干馏煤气 高热值燃气（30 MJ/ Nm3 ）：天然气、液化石 油气
3、按燃烧特性分类 华白数：热值与相对密度的比值
（4） 燃气管网计算：高峰小时用气量 Q’＝Q/24•Kd• Kh
例：某南方城市规划期末人口20万，居民气化率 100％，有50％用户使用燃气热水器，居民生活用 气占总用气量的60％，燃气低热值为20 MJ/ Nm3 ，已知，有热水器的居民人均用气指标为 5320MJ/人•年，其他为2700MJ/人•年，估算城市燃 气负荷
QH W= d
W：华白数（MJ/ Nm3 ） QH ：燃气高热值（MJ/ Nm3 ） d：燃气相对密度（空气＝1）
二 、城市燃气种类的选择
1、燃气的质量标准 1）符合现行国家标准 2）多种气源，考虑互换性，华白数控制在＋－5％左 右，保证燃气组分有限度变化时，燃具能不加以调 整仍能正常工作。 3）具有可识别从臭味，毒性小 4）杂质小
2、燃气用量预测 （1） ＋Q2＋Q3＋Q4…… （3） 城市燃气负荷（燃气供应规模）：计算月平均 日用气量
Qa K m Qa (1/ p − 1) + Q= 365 365
Q：计算月平均日用气量（m3 ） Qa ：居民生活年用气量（m3 ） p：居民生活用气量占总用气量的比例(%) Km ：月高峰系数(1.1~1.3)
减少管道长度，投资省 供气安全性差 新城区，安全距离可以保证地区
2、二级管网系统
增长管道长度，投资大 可调峰 适宜建筑密度小的大城市
3、三级管道系统
供气安全可靠 系统复杂管理不便 投资大 特大城市，供气有充分 保证
城市燃气工程系统规划讲解
（二）城市燃气供气对象和供气原则
1.城市燃气供气对象
民 （1）居民生活用户：
用 优
• 城市燃气供气基本对象，优先安排并保证连续稳定供气；
先 （2）公共建筑用户：
• 与城市居民生活密切相关的用户，城市燃气供气的重要对象；
（3）工业企业用户：
• 城市中不宜建气源厂站，生产工艺必须使用燃气，节能显著、 经济效益较好。
（2）工业企业用户的供气原则： • 优先满足工艺上必须使用煤燃气，用气量小，
自建燃气发生站不经济的工业企业用户； • 对临近管网用气量不大的其他工业企业，如使
用燃气可提高产品质量，改善劳动条件和生产 条件的，可考虑供应燃气； • 可供应使用燃气后能显著减轻大气污染的工业 企业； • 可供应作为缓冲用户的工业企业。
2.分类： （1）按气源分类： • 天然气： 指在地下多孔地质构造中自然形成的烃类气体和蒸汽的 混合气体； • 人工煤气： 指由固体燃料或液体燃料加工所产生的可燃气体； • 液化石油气： 是石油开采和炼制过程中作为副产品而获得的一部分 碳氢化合物； • 生物气（沼气）： 是有机物质在适宜条件下受发酵微生物作用而生成的气体。
2.详细规划图纸： （1）燃气供应系统规划图； （2）必要的附图。
5.1.2 城市燃气工程系统规划的任务与程序
（一）城市燃气工程规划的主要任务
结合城市和区域燃料资源状况，选择城市燃气气源， 合理确定规划期内各种燃气的用电量，进行城市燃气气源规 划；确定各种供气设施的规模、容量；选择并确定城市燃气 管网系统；科学布置气源厂、气化站等产、供气设施和输配 气管网；制定燃气设施和管道的保护措施。
（2）按热值分类：（heating capacity）
燃气的热值是指1Nm3燃气燃烧所放出的热量，单位kJ/Nm3或kJ/kg
第5章 城市燃气工程规划
（2）根据城市的自然条件和水、电、热的供 给情况，选择合适的气源； （3）合理利用我国现有气源，做到物尽其用， 发挥原有气源的最大作用，并争取利用各工 矿企业的余气；
气源选择的原则
（4）根据城市的规模和负荷分布情况， 合理确定气源数量和主次分布，保证供 气的可靠性；
（5）在一个城市中，当选择多种气源联 合供气时，应考虑各种燃气之间的互换 性，或确定合理的混配燃气方案。
气源设施规划
天然气气源设施
天然气门站——位于城市边缘 或外围，接受长输管线的供气， 净化、调压、计量后供应城市 管网。 天然气储存基地——位于城市 边缘或外围，储存、净化、调 压运入或输入的天然气，供应 城市管网。 天然气门站要求临近长输管线， 有足够的防护空间。天然气储 存基地要求临近长输管线或有 便利的交通条件（铁路、码 头），有足够的防护空间。
燃气管网系统的分类
（ 1 ） 单 级 系 统 —— 只 采 用 一 个 压 力 等 级 （中压或低压）来输送分配压力，此系统 适用于中小城市或城镇，我国现在多采用 这种系统，经济 （2）两级系统——中压B、低压系统或中压 A、低压系统，大部分城市应用较多 （ 3 ）三级系统 —— 高、中、低三种燃气管 道组成系统，适用于大城市
燃气工程规划任务
1．结合城市和区域燃料资源状况，选择城市 燃气气源； 2．合理确定各种气源的用气量,进行气源规划； 3．确定各种供气设施的规模和容量； 4．选择并确定城市燃气管网系统； 5．科学布置气源厂、气化站等产、供气设施 和输配气管网； 6．制定燃气设施和管道的保护设施。
燃气工程的构成和功能
城市燃气 输配设施
燃气储配站
作用：调峰、混气、加压 规模：按工业与民用气比例确定储气系数 （储气量占计算月平均日供气量的比例） 布局：对置（两座储配站之一设在城市与 气源厂相对的一侧，另一设在厂内） 选址：应符合防火规范要求，并有较好的 交通、供水、供电和供热条件
气源选择的原则
（4）根据城市的规模和负荷分布情况， 合理确定气源数量和主次分布，保证供 气的可靠性；
（5）在一个城市中，当选择多种气源联 合供气时，应考虑各种燃气之间的互换 性，或确定合理的混配燃气方案。
气源设施规划
天然气气源设施
天然气门站——位于城市边缘 或外围，接受长输管线的供气， 净化、调压、计量后供应城市 管网。 天然气储存基地——位于城市 边缘或外围，储存、净化、调 压运入或输入的天然气，供应 城市管网。 天然气门站要求临近长输管线， 有足够的防护空间。天然气储 存基地要求临近长输管线或有 便利的交通条件（铁路、码 头），有足够的防护空间。
燃气管网系统的分类
（ 1 ） 单 级 系 统 —— 只 采 用 一 个 压 力 等 级 （中压或低压）来输送分配压力，此系统 适用于中小城市或城镇，我国现在多采用 这种系统，经济 （2）两级系统——中压B、低压系统或中压 A、低压系统，大部分城市应用较多 （ 3 ）三级系统 —— 高、中、低三种燃气管 道组成系统，适用于大城市
燃气工程规划任务
1．结合城市和区域燃料资源状况，选择城市 燃气气源； 2．合理确定各种气源的用气量,进行气源规划； 3．确定各种供气设施的规模和容量； 4．选择并确定城市燃气管网系统； 5．科学布置气源厂、气化站等产、供气设施 和输配气管网； 6．制定燃气设施和管道的保护设施。
燃气工程的构成和功能
城市燃气 输配设施
燃气储配站
作用：调峰、混气、加压 规模：按工业与民用气比例确定储气系数 （储气量占计算月平均日供气量的比例） 布局：对置（两座储配站之一设在城市与 气源厂相对的一侧，另一设在厂内） 选址：应符合防火规范要求，并有较好的 交通、供水、供电和供热条件
城市燃气工程系统规划
2、城市分区规划中的主要内容 （1）确定燃气输配设施的分布、容量和用地 （2）确定燃气输配管网级配等级，布局输配干线管网 （3）估算分区燃气的用气量 （4）确定燃气输配设施的保护要求
3、城市详细规划中的主要内容 （1）计算燃气用量 （2）规划布局燃气输配设施，确定位置、容量和用地 （3）规划布局燃气输配管网 （4）计算燃气管网管径
（二）调压站
1.燃气输配管压力 高压（A、B）、中压（A、B） 、低压燃气管道5级
2.燃气调压站分类 按性质：区域调压站、用户调压站、专用调压站 按调节压力范围：高中压、高低压、中低压调压站 按建筑形式：地上调压站、地下调压站、箱式调压站
3.调压站布置原则 a.调压站供气半径以0.5Km为宜，当用户分布较散或供气区域狭
3、燃气用量的预算与计算 （1）燃气的日用气量与小时用气量是确定燃气气源、 输配设施和管网管径的主要依据。 （2）日用气量与小时用气量的计算采用不均匀系数法 （3）城市燃气总用量采用分项相加法与比例估算法
三、城市气源规划
气源是指向城市燃气输配系统提供燃气的设施， 主要有天然气门站、煤气制气厂、液化石油气供应基 地、液化石油气气化站等设施。
1.城市燃气管网布置的一
（1）应结合城市总体规划和有关专业规划进行。 （2）管网规划布线应贯彻远近结合，以近期为主的方针，应提
出分期建设的安排，以便于设计阶段开展工作。 （3）应尽量靠近用户，以保证用最短的线路长度，达到同样的
供气效果。 （4）应减少穿、跨越河流、水域、铁路等工程，以减少投资。 （5）为确保供气可靠，一般各级管网应沿路布置。 （6）燃气管网应避免与高压电缆平行敷设，否则，由于感应地
2、液化石油气供应基地的选址原则
（1）液化石油气储配站英选择在城市边缘，与服务站之间的平 均距离不宜超过10Km。
