维修电工操作技能考核试题
维修电工中级操作技能考核试卷
维修电工中级操作技能考核试卷注意事项一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。
二、请根据试题考核要求，完成考试内容。
三、请服从考评人员指挥，保证考核安全顺利进行。
试题1、三相异步电动机双重联锁正反转启动能耗制动控制电路的安装与调试(1)考试时间：120分钟(2)考核方式：实操+笔试(3)本题分值：35分(4)具体考核要求：按照电气安装规范，依据图1.1.5-3正确完成三相异步电动机双重联锁正反转启动能耗制动控制电路的安装、接线和调试。
图L1.5-3笔试部分：(1)正确识读给定的电路图；写出下列图形文字符号的名称。
QS( )；FUl( )；KMl( )；KT( )；SBl( )。
(2)正确使用工具；简述电工刀使用注意事项。
答：(3)正确使用仪表；简述指针式万用表电阻挡的使用方法。
答：(4)安全文明生产，回答触电事故主要有那两类？答：操部作分：(5)按照电气安装规范，依据图LL5-3正确完成三相异步电动机双重联锁正反转启动能耗制动控制线路的安装和接线；(6)通电试运行。
试题2、三相交流异步电动机变频器控制装调(1)考试时间：60分钟(2)考核方式：实操+笔试(3)本题分值：35分(4)具体考核要求：依据图2.2.1-2的控制要求，绘制三相异步电动机的变频器控制线路图；按照电气安装规范，正确完成变频调速线路的安装、接线和调试。
按下启动按钮后，电动机按照图2.2.1-2要求运行。
工作方式设置：手动时，按下手动启动按钮,完成一次工作过程；自动时，按下自动按钮，能够重复循环工作过程。
有必要的电气保护环节。
图2.2.1-2笔试部分：(1)依据控制要求，在答题纸上正确绘制三相异步电动机的变频器控制线路图，并正确设置变频器参数。
(2)正确使用工具；简述电烙铁使用注意事项。
答：(3)正确使用仪表；简述指针式万用表电阻挡的使用方法。
答：(4)安全文明生产，回答在室外地面高压设备四周的围栏上悬挂什么内容的标示牌？答:操部作分：(5)按照电气安装规范，依据绘制的三相异步电动机变频器控制线路图，正确完成变频调速线路的安装和接线；(6)正确设置变频器的参数；(7)通电试运行。
技师维修电工操作技能考核试卷试题1、用PLC进行控制线路的设计、模拟安装与调试
职业技能鉴定国家题库统一试卷技师维修电工操作技能考核试卷试题1、用PLC进行控制线路的设计、模拟安装与调试1、根据题图10钻孔专用机床电路示意图，用PLC进行控制线路的设计并且进行模拟安装与调试。
（1）工作原理图中左、右动力头主轴电动机为Ｍ１，进给运动由液压驱动，液压泵电动机为Ｍ２，机床的工作循环为：首先起动液压泵，按起动按钮后夹紧工件→左、右动力头同时快进并起动主轴→转入工进加工→停留→分别快退→松开工件，停主轴……如此实现自动循环。
（2）控制要求：①工作方式设置为自动循环、单周。
②有必要的电气保护和联锁。
③自动循环时应按上述顺序动作。
本题分值：35分考核时间：240分钟考核形式：现场操作具体考核要求：1、电路设计：根据任务，设计主电路电路图，列出PLC控制I／0口(输入／输出)元件地址分配表，根据加工工艺，设计梯形图及PLC控制I／O口(输入／输出)接线图，根据梯形图，列出指令表。
2、PLC键盘操作：熟练操作键盘，能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。
3、通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。
题图10 钻孔专用机床否定项说明：1、电路设计达不到功能要求，此题无分。
试题2、故障检修检修大型继电接触器系统、继电接触器＋变流调速系统、大中型晶闸管直流调速系统、数控系统、PLC控制的设备、PLC+变频器控制的设备、在线式不间断UPS电源、全自动交流稳压电源等复杂机械设备中的一种设备的电气线路故障（抽签确定其中一种设备）。
在电气线路设隐蔽故障2处,考生向考评员询问故障现象时，故障现象可以告诉考生，考生必须单独排除故障，故障设置参考如下所示。
故障设置参考表考核时间：60分钟考核形式：现场操作考核方法：抽考具体考核要求：1．调查研究：对每个故障现象进行调查研究。
2．故障分析：在电气控制线路上分析故障可能的原因，思路正确并确定故障发生的范围。
中级维修电工操作技能考核试卷
中级维修电工操作技能考核试卷准考证号: 学校: 姓名:中级维修电工操作技能考核试卷 4、正确使用工具和仪表。
5、考核注意事项:A、满分40分，考核时间30分钟。
B、在考核过程中，要注意安全。
题一:安装三相异步电动机断电延时Y—?启动的控制电路。
题三:用功率表测量单相负载功率。
考核要求:1、按要求正确接线，并测量单相负载消耗的功率。
2、考核注意事项:A、满分10分，考核时间15分钟。
B、在考核过程中，要注意安全。
C、不能损坏仪表、仪器，损坏仪表、仪器扣10分。
题四:按图焊接单相可控调压电路。
考核要求:1、按要求正确焊接，并能进行调光控制，焊接要牢固，焊点光滑、无虚焊。
2、能正确判断元件好坏。
3、考核注意事项:A、满分40分，考核时间60分钟。
B、在考核过程中，要注意安全。
考核要求:1、按图纸要求正确熟练地安装，元件在配线板上布置要合理，安装正确、牢固，配线要求牢题五:在各项技能考核中，要遵守安全文明生产的有关规定。
固、美观。
正确使用工具和仪表。
考核要求: 2、电源和电动机配线，按钮线要接到端子排上。
1、劳动保护用品穿戴整齐。
3、安全文明操作。
2、电工工具佩带齐全。
4、考核注意事项:3、遵守操作规程。
A、满分30分，考核时间120分钟。
4、尊重考评员，讲文明、礼貌。
B、在考核过程中，考评员要进行监护，注意安全。
5、考试结束清理现场。
6、遵守考场纪律，不能出现重大事故。
题二:检修:铣床的电气线路故障。
7、考核注意事项: 在铣床的电气线路上，设隐蔽故障2处(控制回路)。
考生向考评员询问故障现象时，考A、本项不配分，实行倒扣，最多不超过10分。
评员可以将故障现象告诉考生，由壹名考生独自完成故障排除。
B、安全文明生产贯穿于整个技能考核的全过程。
考核要求:C、出现严重违犯考场纪律或发生重大事故，本次技能考核视为不合格。
1、从设置故障开始，考评员不得进行提示。
2、根据故障现象，在电路图上分析故障可能产生的原因，确定故障发生的范围。

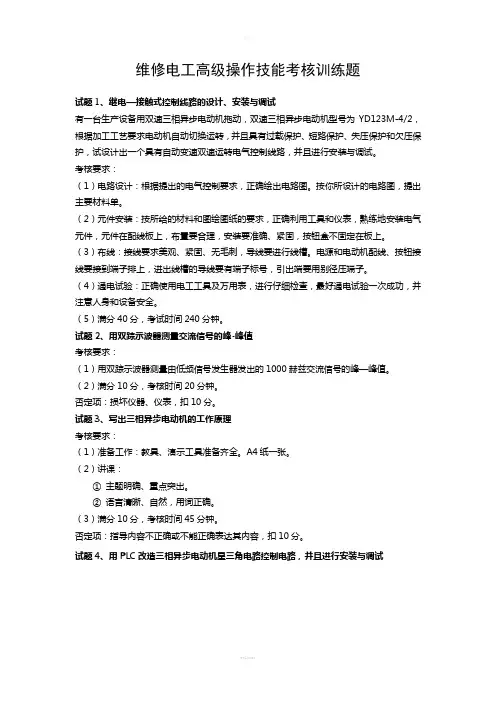

维修电工高级操作技能考核训练题(1)
维修电工高级操作技能考核训练题试题1、继电—接触式控制线路的设计、安装与调试有一台生产设备用双速三相异步电动机拖动，双速三相异步电动机型号为YD123M-4/2，根据加工工艺要求电动机自动切换运转，并且具有过载保护、短路保护、失压保护和欠压保护，试设计出一个具有自动变速双速运转电气控制线路，并且进行安装与调试。
考核要求：（1）电路设计：根据提出的电气控制要求，正确绘出电路图。
按你所设计的电路图，提出主要材料单。
（2）元件安装：按所给的材料和图绘图纸的要求，正确利用工具和仪表，熟练地安装电气元件，元件在配线板上，布置要合理，安装要准确、紧固，按钮盒不固定在板上。
（3）布线：接线要求美观、紧固、无毛刺，导线要进行线槽。
电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。
（4）通电试验：正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。
（5）满分40分，考试时间240分钟。
试题2、用双踪示波器测量交流信号的峰-峰值考核要求：（1）用双踪示波器测量由低频信号发生器发出的1000赫兹交流信号的峰—峰值。
（2）满分10分，考核时间20分钟。
否定项：损坏仪器、仪表，扣10分。
试题3、写出三相异步电动机的工作原理考核要求：（1）准备工作：教具、演示工具准备齐全。
A4纸一张。
（2）讲课：①主题明确、重点突出。
②语言清晰、自然，用词正确。
（3）满分10分，考核时间45分钟。
否定项：指导内容不正确或不能正确表达其内容，扣10分。
试题4、用PLC改造三相异步电动机星三角电路控制电路，并且进行安装与调试考核要求：（1）电路设计：根据给定的继电控制电路图，列出PLC控制I/O口（输入/输出）元件地址分配表，设计梯形图及PLC控制I/O口（输入/输出）接线图，根据梯形图，列出指令表。
（2）安装与接线：①按PLC控制I/O口（输入/输出）接线图在模拟配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。
维修电工考试题库及答案
维修电工考试题库及答案一、选择题1. 以下哪项是根据 Ohm 定律计算电阻的公式？A. R = U / IB. U = R * IC. I = U / RD. R = U * I2. 对于一个电路，如果电流为5A，电阻为10Ω，求电压的大小是多少？A. 0.5VB. 5VC. 10VD. 50V3. 在以下哪个元器件中，储存了充电过后的电荷？A. 电感B. 电容器C. 电阻D. 二极管4. 当一个电源为12V，电阻为4Ω的电路中，电流的大小为多少？A. 3AB. 4AC. 8AD. 48A5. 对于电流表的接法，以下哪种说法是正确的？A. 并联接法B. 串联接法C. 对称接法D. 与电流无关二、填空题6. 一个电流为5A的电路通过一个电阻为3Ω的电阻器，求通过该电阻器的电压大小为_______ V。
7. 以下是电路图，请计算总电阻。
（图略）总电阻为_______Ω。
8. 当电路中的电压为12V，总电流为2A，求电源提供的功率大小为_______ W。
三、判断题9. 交流电是沿着一个方向流动的电流。
（√ / ×）10. 电流大小与电源电压成反比例关系。
（√ / ×）四、综合题11. 在一个并联电路中，有两个电阻分别为5Ω和10Ω，电源电压为20V。
请计算总电流和各个分支电流的大小，并画出电路图。
（计算结果和电路图略）五、解答题12. 请简要叙述电流、电压和电阻之间的关系。
参考答案：1. C2. C3. B4. B5. B6. 15V7. 6Ω8. 24W9. ×10. ×11. 总电流：2A，分支电流：1A和1A；电路图：（图略）12. 电流、电阻和电压之间的关系可以用 Ohm 定律来表示，即 U = R * I，其中 U 表示电压，R 表示电阻，I 表示电流。
根据该定律，电流和电压成正比例关系，电阻和电流成反比例关系。
当电阻一定时，电压与电流成正比例关系；当电压一定时，电阻与电流成反比例关系。
电工技能鉴定考核试题库
一、选择题
1.在电路中，电阻的作用是？
A.储存电能
B.消耗电能（正确答案）
C.产生电能
D.放大电能
2.下列哪种电工工具主要用于测量电流？
A.万用表（正确答案，万用表可以测量电流，虽然它也能测量电压和电阻，但在此选
项中它是最符合“主要用于测量电流”的描述）
B.绝缘电阻表
C.钳形电流表（也是用于测量电流的，但与万用表相比，不是更通用的选择，因此不
作为首选答案）
D.兆欧表
3.在进行电路布线时，以下哪种颜色的电线通常代表零线？
A.红色
B.黄色
C.蓝色（正确答案）
D.绿色
4.下列哪个电工术语表示电流通过导体时所产生的热量？
A.电阻
B.电感
C.焦耳热（正确答案）
D.电容
5.在家庭电路中，为了保护电器设备，通常会安装哪种保护装置？
A.定时器
B.保险丝（正确答案）
C.稳压器
D.变压器
6.下列哪种电工材料具有良好的绝缘性能？
A.金属
B.橡胶（正确答案）
C.石墨
D.盐水
7.在进行电路维修时，以下哪种做法是正确的？
A.直接用手触摸裸露的电线
B.在未断电的情况下进行维修
C.使用绝缘工具进行操作（正确答案）
D.随意更换电路元件
8.下列哪个电工术语表示电路中的功率单位？
A.安培
B.伏特
C.欧姆
D.瓦特（正确答案）。
维修电工高级工技能练习题目
试题1、PLC控制电机自动正反转的设计、安装与调试考试时间：150分钟考核方式：实操＋笔试本题分值：40分具体考核要点：PLC控制电机自动正反转的设计、安装与调试（1）任务：当按下起动按钮，KM1线圈通电，电机正转；经过5s延时,KM1线圈断电，同时KM2线圈通电，电动机反转；再经过3s延时,KM2线圈断电，KM1线圈通电。
这样反复10次后电机停止运行。
（2）要求：a) 工作方式设置为自动循环。
b) 有必要的电气保护和联锁。
笔试部分：（1）正确识读给定的电路图；写出下列图形文字符号的名称。
QS（断路器/开关）；FU1（熔断器）；KM1（线圈）。
（2）正确使用工具；简述剥线钳使用注意事项。
答：（3）正确使用仪表；简述指针式万用表测二极管的方法。
答:（4）安全文明生产，回答何为安全电压？答：操作部分：（5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I/O口（输入/输出）接线图。
（6）安装与接线：按照电气安装规范①将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。
②按PLC控制I/O口（输入/输出）接线图在配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进行线槽，导线要有端子标号，引出端要用接线端头。
（7）正确地将所编程序输入PLC，按照被控设备的动作要求进行模拟操作调试，达到设计要求。
（8）通电试验：通电前正确使用电工工具及万用表，进行仔细检查。
笔答部分答题纸1、PLC接线图2、PLC梯形图试题2、交流变频调速装置装调考试时间：60分钟考核方式：实操＋笔试本题分值：30分具体考核要点：三相交流异步电动机变频器控制装调某刨床工作台电动机由变频器拖动，按图所示速度实现程序控制。
15HZ 50HZ前进20HZ停止后退50HZ5s15s7s6s12s图 2.1.2-2 工作台程序控制速度图实现刨床工作台的多段速控制。
技师技能鉴定实操参考试卷及评分标准培训资料
能够组织有关人员协同作业；
能够协助部门领导进行生产计划，调度 及人员的管理
考评员指定题目
试卷共16页 第5页
维修电工技师操作技能考核试卷02
考件编号:____姓名:_____准考证号:________________单位:_________
（6）否定项说明： 具有下面情况之一者，视为培训指导不合格。 不能正确编写讲授要点。 讲授内容错误过多，达到5处。 讲授内容组织不合理且无整体逻辑。
KT SB3
KM3
KT KM2
KT KM3 KM1
KM1
KA KT KM2 KM3
整定时间4S±1S
图1
试卷共16页 第2页
职业技能鉴定题库试卷
维修电工技师操作技能考核试卷02
考件编号:____姓名:_____准考证号:________________单位:_________
试题2、故障检修 检修大型继电接触器系统、继电接触器+变流调速系统、中型晶闸管直流调 速系统、数控系统、PLC控制系统、PLC+变频器控制系统、在线式不间断UPS 电源、全自动交流稳压电源等复杂机械设备中的一种设备的电气线路故障（ 抽签确定其中一种设备）。在电气线路设隐蔽故障2处，考生向考评员询问 故障现象时，故障现象可以告诉考生，考生必须单独排除故障。 1.本题分值：35分 2.考核时间：40分钟 3.考核形式：现场操作 4.具体考核要求： a)故障设置：本题已设故障点不设在电动机上，其故障数量为2个。 b)调查研究：对每个故障现象进行调查研究。 c)故障分析：在电气控制线路上分析故障可能的原因，思路正确并确定故障 发生的范围。 d)故障排除：正确使用工具和仪表，找出故障点并排除故障。 1.在考核过程中，带电进行检修时，注意人身和设备的安全。
维修电工试题
维修电工试题试题：一、选择题1. 在维修电工作业中，以下哪种设备属于必备工具？A. 测量工具B. 手电钻C. 手机D. 电饭锅2. 在处理电气设备故障时，以下哪种情况是属于紧急情况，需要立即采取措施？A. 设备运行速度变慢B. 设备发出一些噪音C. 设备冒烟或起火D. 设备停电3. 维修电工在进行设备维护时，以下哪种操作是正确的？A. 使用湿布擦拭设备面板B. 使用湿手拔插头C. 使用绝缘工具检查电路D. 使用金属工具修理设备4. 以下哪项属于电气设备维修的常见故障？A. 线路短路B. 饭菜不熟C. 电池没电D. 计算机运行缓慢5. 维修电工在处理电路故障时，以下哪种情况是属于正确的操作步骤？A. 不用断电，直接用手去接触线路B. 使用绝缘手套进行操作C. 不用工具，直接使用手去触摸线路D. 将所有电器开关全部打开二、填空题1. 电器故障诊断的第一步是______。
2. 维修电工需要具备的基本知识包括_________。
3. 在进行维修作业时，应将电器连接器_______。
4. 在进行电器维修作业时，必须先_________。
5. 维修电工应具备良好的__________。
三、综合题某工厂的一台电动机在使用过程中出现故障，无法正常运转。
现请你作为维修电工，根据以下信息进行故障诊断，并提出解决方案。
故障现象：电动机无法启动，发出“嗡嗡”声。
可能原因：1. 电源问题：检查电源是否正常供电。
2. 电动机内部故障：检查电动机内部是否有短路或损坏的零件。
解决方案：1. 先检查电源，确保电源正常供电。
2. 若电源正常，需要拆卸电动机，检查内部零件是否损坏或短路。
3. 若发现短路或损坏的零件，进行修复或更换。
注意事项：1. 在进行任何维修作业前，必须确保断开电源，以避免触电危险。
2. 在操作时，使用绝缘工具和防护手套，确保人身安全。
四、简答题1. 请简要介绍维修电工的主要职责。
2. 请说明维修电工在维修电气设备时应注意的安全事项。
维修电工中级操作技能考核试卷I
维修电工中级操作技能考核试卷I公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-维修电工中级操作技能考核试卷考件编号：_______姓名：________准考证号：________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（1）总分60分（2）考核时间：60分钟试题2、三相异步电动机的拆装、检测（1）总分40分（2）考核时间：60分钟维修电工中级操作技能考核准备通知单（考生）姓名：_________准考证号：______________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（由考场准备）根据考核题图在规定的时间内完成控制电路的接线、调试，达到考核题规定的要求。
试题2、三相异步电动机的拆装、检测（由考场准备）根据考核要求在规定的时间内完成电动机的拆装、调试，达到考核题规定的要求。
维修电工中级操作技能考核准备通知单（考场）试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（1）电工工具1套、电机1个、导线若干、检测仪器1套（2）正反转运行手动控制线路图：试题2、三相异步电动机的拆装、检测（1）电机1个、电工工具1套、导线若干、检测仪器1套及其他必要的器材若干维修电工中级操作技能考核试卷考件编号：_______姓名：________准考证号：________单位：___________总成绩表统分人：年月日维修电工中级操作技能考核评分记录表考件编号：_______姓名：________准考证号：________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）完成题操作时间为60分钟，每超出1分钟从本题中扣1%，操作超过10分钟，本题为零分。
评分人：年月日核分人：年月日维修电工中级操作技能考核评分记录表考件编号：_______姓名：________准考证号：________单位：___________试题2、三相异步电动机的拆装、检测完成题操作时间为60分钟，每超出1分钟从本题中扣1%，操作超过10分钟，本题为零分。
《维修电工》(三级高级)职业技能鉴定实操试题
《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序设计、安装、调试等工作，达到考核题规定的要求。
２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内考核不得延时。
S02接触器3秒钟，12AB，机械C34、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）姓名准考证号考号考位________考核时间∶至∶_______ 得分________工作方式由考评员设定：A．机械滑台连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时机械滑台连续循环，当S07为“1”时机械滑台单次循环；B．机械滑台连续循环，按停止按钮S02机械滑台立即停止运行，当再按启动按钮S01，机械C1考号考位2、写出梯形图程序或语句程序（考生自选其一）：3、用FX2系列PLC简易编程器或计算机软件进行程序输入及调试。
4、书面说明：⑴什么情况下允许双线圈输出？⑵PLC机与继电控制系统之间有哪些差异？《维修电工高级工》职业技能鉴定可编程控制器—准备单（）鉴定站所场地、设备、工具、材料：PLC机、编程器、计算机及软件、模拟台、连接导线、电工常用工具、万用表。
维修电工考试题库(考试带答案)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.双闭环系统中不加电流截止负反馈，因为( )。
A.有转速环保证B.有电流环保证C.有比例积分调节器保证D.有速度调节器的限幅保证。
答案:B2. 在室外.室内工作地点或施工设备上应悬挂( )的标示牌。
A.在此工作B.禁止合闸，有人工作C.止步，高压危险D.禁止攀登，高压危险答案:C3. 将三相负载分别接于三相电源的两相线之间的连接方法为( )。
A.星形B.并联形C.三角形D.串联形答案:C4. 感性负载电路中电流相位( )电压相位。
A.超前B.滞后C.等于D.不能确定答案:B5. 在正弦交流电路中关于有功功率的叙述，正确的是( )。
A.每一瞬间电压与电流的乘积B.一个周期内电压与电流乘积的平均值C.一个周期内电压与电流乘积的最大值D.一个周期内电压与电流乘积的√3倍答案:B6. 制作防雷接地装置一般不选用( )。
A.角钢B.圆钢C.扁钢D.铝管答案:D7. zn4-10/600型断路器可应用于额定电压为( )的电路中.A.6kv;B.10kv;.C.35kv答案:B8. 熔断器的符号是( )。
答案:A9. 下列( )属于基本安全用具。
A.绝缘棒，绝缘夹钳B.绝缘手套，绝缘靴C.携带型接地线，临时遮拦答案:A10. 电路的作用是实现能量的( )和转换.信号的传递和处理。
A.连接B.传输C.控制D.传送答案:B11. 屏顶上小母线裸露载流部分与未绝缘的金属导体之间，电气间隙不得小于( )毫米。
A.8B.10C.12D.14答案:C12. 下列说法中，不正确的是( )。
A.剥线钳是用来剥削小导线头部表面绝缘层的专用工具B.手持电动工具有两种分类方式，即按工作电压分类和按防潮程度分类。
C.多用螺钉旋具的规格是以它的全长（手柄加旋杆）表示D.电工刀的手柄是无绝缘保护的，不能在带电导线或器材上剖切，以免触电答案:B13. 单相三孔插座的上孔接( )。
高年级维修电工操作技能考核试卷
高年级维修电工操作技能考核试卷TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】高级维修电工技能考核试卷姓名____________准考证号________工作单位____________得分________试题1:设计、安装和调试电子线路一．准备要求：二．考核要求：1.先读懂原理图，设计一个能使数码管显示“7.”和“8.”交替亮的电路（10分）。
2．装接前先要检查器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。
3.在规定时间内，按图纸的要求进行正确、熟练的安装，正确使用工具和仪表，能正确进行调试。
4.正确使用工具、仪器和仪表，装接质量要可靠，装接技术要符合工艺要求。
5.满分100分，考试时间120 min。
三．配分、评分标准：四：线路原理图测试数据：a-b点电压： a-b点波形：Q1 c极电压： c点波形：Q1 b极电压： d点波形：Q1 e极电压： e点波形：试题2:分析下图工作原理，用PLC改造传统控制电路，并进行程序调试。
（考核时间90分钟）二、考核要求：1、电路设计：根据给定的继电控制电路图，列出：1)原控制电路图实现功能及动作过程流程2)PLC控制I/O口元件分配表及PLC 接线图3)按功能编写出梯形图4)写出语言指令5）附加功能改进。
2、程序输入及调试：将所编程序输入PLC，按照被控制设备的动作要求进行模拟调试，达到设计要求。
注意：需要通电调试、运行前，请报告监考人员，在监考人员的监护下才能通电调试与运行。
PLC部分竞赛评分标准：答题纸：(1)控制电路图实现功能及动作过程流程(2)PLC控制I/O口元件分配表及PLC 接线图(3)按功能编写出梯形图(4)写出语言指令PLC部分竞赛现场记录表。
维修电工中级操作技能考核试卷
注 意 事 项 一、本试卷依据2001年颁布的《维修电工》国家职业标准命制。
二、请根据试题考核要求，完成考试内容。
三、请服从考评人员指挥，保证考核安全顺利进行。
试题1、识读接触器联锁正反转控制电路原理图 （1）本题分值：50分 （2）考核时间：30 min 。
（3）具体考核要求： a) 按照规定根据原理图说明各元件符号名称；说明主回路工作原理；说明控制回路工作原理；根据用电设备的性质和容量，选择电器元件及导线规格。
b) 必须穿戴劳动保护用品。
c) 必备的工具、用具应准备齐全。
d) 正确使用工具、用具。
e) 符合安全文明生产。
考 生 答 题 不 准 超 过此线正反转控制电路工作原理一、正向启动：1、合上空气开关QS接通三相电源2、按下正向启动按钮SB2，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QS接通三相电源2、按下反向启动按钮SB3，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
控制回路工作原理A、正转控制：按下SB2常开触头闭合KM1线圈得电KM1自锁触头闭合（实现自锁M启动连续KM1主触头闭合KM1联锁触头断开（对KM2实现联锁）B、反转控制：C、停止控制：按下SB1，整个控制电路失电，接触器各触头复位，电机M失电停转若电机为30 kW三相异步电动机：电源总开关应选择 100 A；交流接触器应选择380V 60 A；控制电路按钮应选择 5 A；若电机为30 kW三相异步电动机：主回路导线应选择截面 25 mm2 ；控制回路导线应选择截面 1.5 mm2 。
试题2、安装按钮联锁正反转控制电路（1）本题分值：50分（2）考核时间：40 min。
（3）具体考核要求：a) 按照规定绘图。
b) 必须穿戴劳动保护用品。
c) 必备的工具、用具应准备齐全。
电工高级操作工技能考核试卷
3．正常时每个输出端口对应的指示灯应随该端口有输出或无输出而亮或熄。否则就是有故障。其原因可能是（D）。
A、输出元件短路B、开路C、烧毁D、以上都是
4．总体检查时检查运行指示灯是否亮，如果不亮，则检查（C）。
A、电源电路B、有何异常情况发生C、电源指示灯是否正常D、输入输出是否正常
7．计数器就是对数字电路中的脉冲进行计数的部件。它是由触发器构成的。如果按计数器翻转的次序来分类，可把计数器分为（）
A、异步式和加法计数器B、异步式和减法计数器
C、异步式和可避计数器D、异步式和同步式
8．RS触发器有一个输入端，S和R；一个输出端，Q和。
9．JK触发电路中，当J=1、K=1、Qn=1时，触发器的状态为置1。
3．磁场强度的方向和所在点的（）的方向一致
A、磁通或磁通量B、磁导率D、磁感应强度
4．测量电压时，电压表应与被测电路（）
A、并联B、串联C、正接D、反接
5．高压设备室内不得接近故障点（）以内
A、1米B、2米C、3米D、4米
6．噪声可分为气体动力噪声，机械噪声和（）
A、电力噪声B、水噪声C、电气噪声D、电磁噪声
10．辅助继电器、计时器、计数器、输入和输出继电器的触点可使用（D）次
A、一B、二C、三D、无限
电工高级操作工技能考核试卷
准考证号姓名单位或学校
试题1⑴安装和调试晶闸管调光电子电路（60分钟）
⑵晶闸管调光电子电路安装、调试方面的培训指导（20分钟）
考核要求：
⑴装前先检查器件的好坏，核对元件数量和规格。
⑵在规定时间内，按图纸的要求进行正确，熟练地安装，能正确进行调试。
⑶正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。
初级维修电工实操考核试题(1)
职业技能鉴定操作技能考核试卷（一）
维修电工（初级工）
一、考核项目及内容
（一）万用表的使用
1、直流电压测试
2、交流电压的测试
3、测电阻
（二）兆欧表的使用
1、电缆的绝缘摇测
2、电缆的故障判断
（三）防爆电器的接线
1、防爆两联按钮内部接线
2、防爆两联按钮和防爆磁力起动器连接为远方控制
（四）保护整定计算
1、对给定的设备容量进行电流计算。
2、对电子保护插件进行整定调整。
（五）文明操作
1、劳保用品、工器具使用
2、操作规程遵守
3、文明礼貌、尊重老师
4、工作现场清理
二、考核时限：60min
三、使用的场地、设备、工量具、材料
1、场地：有良好的采光条件，具有合适的接线和排除故障场所。
2、设备：具有多地控制功能的磁力起动器，防爆两联按钮
3、工量具：电工工具、万用表、1000V摇表
4、材料、元器件：3、标准电阻（不少于四种阻值），低压橡套电缆（3×4＋1×1.5每根长2米），绝缘电线RVV1.0mm
5、准备数量：均按照3套准备，其中RVV1.0mm2电线100米
考评组长：2014
考评员：A：B：C：安全监护：督导：
考评员A：2014
考评员B：2014
考生姓名：单位：得分：
考评员C：2014。
维修电工_3级_操作技能鉴定3.1.4答题单
《维修电工》（三级）
答题卷
试题代码：3.1.4
试题名称：逻辑无环流可逆直流调速系统4
考生姓名：准考证号：
考核时间： 60min
一、根据控制要求画出直流可逆调速控制系统接线图
二、 直流调速系统特性曲线测量与绘制
(一)
调节特性曲线测量与绘制：将实测的给定电压*n U 、转速n 和测速发
电机两端电压Tn U 值填入下表。
绘制调节特性曲线n=f(*n U ) (二)
静特性曲线测量与绘制：具体测量与绘制经过该点（d I =1A 、
n=1100r/min ）的静特性曲线n=f(d I )。
将实测的电动机电枢电流d I 、电枢电压d U 、转速n 和测速发电机两端电压Tn U 值填入下表。
绘制静特性曲线n=f(d I )
三、画出逻辑选触无环流可逆直流调速系统（具有推 环节）原理图，并在
上述逻辑选触无环流可逆直流调速系统原理图中标出正向制动时（它组逆变子阶段）系统工作状态(各物理量的极性)；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
维修电工操作技能考核试题
一、考核内容
1、常用电工工具、仪表的正确使用。
2、用万用表对常用低压电器进行检测。
3、根据电路图按工艺要求安装接常用电力拖动控制电路并进行检查。
保证一次通电成功。
4、常用机床电气线路的分析与故障检修
5、安全操作规程
二、器材配备
每个考核工作台需要配备三相动力电源和单相电源。
工作台应铺垫绝缘橡胶垫。
应配备烙铁架和常用电工仪表，三相异步电动机、各种低压电器、各种绝缘导线，焊锡及其他材料。
考生需自备常用电工工具。
三、试题结构
1．常用低压电器检测（10分）
2．电力拖动控制线路的安装和检测（50分）
3．常用机床线路的故障排除（30分）
4．安全操作规程考核（10分）
试题（1）安装三相异步电动机按钮接触器联锁正反转控制线路，考核时间90
分钟，总分60分(元器件检测10分；线路安装和检测50分)
一、考核所需仪器、工具、器材、电路图
1．仪器、工具：电工常用工具：尖嘴钳、螺丝刀（一字、十字）、万用表；
二、考核内容、要求
1．根据元件器材表（表一）在5分钟内对安装在线路板上的电器元件进行清点、检查，把检查结果填入表内（正常的填“√”），如元件有损坏，应及时报告监考老师。
（若考前未进行检查或未报告监考老师，在考试中作损坏元件处理）。
2．根据接触器联锁正反转控制线路图对电路进行板前明线布线。
（1）、控制电路用1 mm2硬线，按钮用0.75 mm2软线。
（2）、导线应紧贴安装面板布线。
（3）、其它接线要求见评分表。
3．安装完成后应自行进行检查，然后向监考老师提出通电试车要求。
4．通电试车。
三、安全文明要求
1．严禁带电操作（不包括通电试车），保证人身安全。
2．工具摆放有序。
3．使用仪器、仪表适应选用合适的量程，防止损坏仪器、仪表。
四、安装三相异步电动机接触器联锁正反转控制线路评分表：
准考证号姓名
开始时间结束时间实用时间
项目配
分
评分标准及要求
扣
分
布线30 不同规格导线的使用每错一根扣2分
接线工艺
导线不平直、损伤导线绝
缘、未贴板走线或导线交叉
每根扣2分
试题（2）三相异步电动机接触器联锁正反转控制线路故障排除，考核时间20分钟，总分30分
一、考核所需仪器、工具、器材、电路图
1．仪器、工具：电工常用工具：
尖嘴钳、螺丝刀（一字、十字）、万用表；
2．器材：
三相异步电动机接触器联锁正反转控制线路电力拖动控制线路板
3．电路图：如题一电路图所示
二、考核内容、要求
考核内容：在其电路板上，设隐蔽故障3处，其中主回路1处，控制回路2处。
考生向考评员询问故障现象时，考评员可以将故障现象告诉考生，考生必须单独排除故障。
考核要求：
(1) 根据电路功能，分析故障现象。
从设故障开始，考评员不得进行提示。
(2) 根据故障现象，在电气控制线路图上分析故障可能产生的原因，确定故障发生的范围。
(3) 排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。
(4) 正确使用工具和仪表。
(5) 通电试车。
三、安全文明要求
1．可带电操作，进行排故，保证人身安全。
2．正确使用仪器、仪表适应选用合适的量程，防止损坏仪器、仪表。
四、三相异步电动机接触器联锁正反转控制线路故障排除评分表：
试题（3）安全操作规程考核
一、考核内容和要求：
1．安全文明生产：(1)劳动保护用品穿戴整齐；(2)电工工具佩带齐全；(3)遵守操作规程；(4)尊重监考教师，讲文明礼貌；(5) 考试结束要清理现场。
2．当监考教师发现考生有重大事故隐患时，要立即予以制止。
3．考生故意违犯安全文明生产或发生重大事故，取消其考试资格。
评分标准： [配分10分]
1．在以上各项考试中，违犯安全文明生产考核要求的任何一项扣2分，扣完为止；考生在不同的技能试题中，违犯安全文明生产考核要求同一项内容的要累计扣分。
2．当监考教师发现考生有重大事故隐患时，要立即予以制止，并每次扣考生安全文明生产总分5分。
