受电弓与接触网电接触特性与电弧产生分析调研研究
受电弓实验实验报告
![受电弓实验实验报告](https://img.taocdn.com/s3/m/a25397988ad63186bceb19e8b8f67c1cfad6eea5.png)
一、实验目的1. 了解受电弓的结构和工作原理。
2. 掌握受电弓与接触网的接触特性和运行状态。
3. 分析受电弓在运行过程中可能出现的故障及其原因。
4. 熟悉受电弓的检修和维护方法。
二、实验原理受电弓是电力机车从接触网取得电能的电气设备,安装在机车或动车车顶上。
受电弓通过滑板与接触网导线间的滑动接触,从接触网导线上受取电流,并将其通过车顶母线传送至机车内部,供机车使用。
受电弓与接触网的接触状态对电能的传输至关重要。
接触良好时,电流传输效率高,对机车运行的影响小;接触不良时,会导致电流传输效率降低,甚至产生电弧和火花,影响机车运行安全。
三、实验器材1. 受电弓实验装置2. 接触网模拟装置3. 电流表4. 电压表5. 示波器6. 数字多用表7. 记录仪四、实验步骤1. 连接实验装置,检查受电弓与接触网的接触状态。
2. 使用电流表、电压表和示波器测量受电弓与接触网的接触电流、电压和波形。
3. 观察受电弓在运行过程中的动态特性,记录接触压力、滑板运动轨迹等参数。
4. 模拟受电弓在不同工况下的运行,分析受电弓的故障原因。
5. 对受电弓进行检修和维护,验证检修效果。
五、实验结果与分析1. 受电弓与接触网的接触电流和电压在正常情况下保持稳定,波形平滑。
2. 受电弓的接触压力在运行过程中变化较大,可能与接触网的状态和受电弓的磨损程度有关。
3. 模拟受电弓在不同工况下的运行,发现以下故障原因:(1)接触网污染:导致接触不良,电流传输效率降低;(2)受电弓磨损:滑板磨损导致接触面积减小,接触压力降低;(3)受电弓结构故障:如绝缘子损坏、滑板卡死等,影响受电弓的正常运行。
4. 对受电弓进行检修和维护后,接触电流、电压和波形均恢复正常,故障得到有效解决。
六、实验结论1. 受电弓是电力机车取得电能的重要设备,其运行状态对机车运行安全至关重要。
2. 受电弓与接触网的接触状态对电能的传输有直接影响,应确保接触良好。
3. 定期对受电弓进行检修和维护,及时发现并解决故障,保证机车运行安全。
受电弓与接触网相互作用综述
![受电弓与接触网相互作用综述](https://img.taocdn.com/s3/m/6daf24660b1c59eef8c7b48d.png)
受电弓与接触网相互作用综述吴积钦,李岚摘要:不同类型的受电弓和接触网组合会产生不同的相互作用性能。
这些性能主要体现在两者之间的几何相互作用、材料接口、弓网电接触及动态相互作用等方面,这些方面相互独立又相互依存。
几何相互作用是弓网系统的基本矛盾,当列车运行到一定速度时,弓网动态相互作用成为弓网系统的主要矛盾。
受电弓与接触网的相互作用性能是弓网系统方案设计及相关标准制订的依据。
关键词:受电弓;接触网;相互作用受电弓与接触网的相互作用(俗称弓网关系),不同类型的受电弓—接触网组合会产生不同的相互作用性能。
这些性能主要体现在两者之间的几何相互作用、材料接口、弓网电接触及动态相互作用等方面。
1几何相互作用接触线是受电弓的滑道,接触线不离开受电弓弓头的工作范围才能使受电弓沿接触网顺利滑行。
接触线在线路上方的几何特征值须与受电弓的几何特征相适应。
1.1受电弓的几何特征受电弓的几何外型越小,对线路的结构限界要求就越低,但接触网的跨距就越小;几何外型越大,接触网可以采用的跨距就越大,但对线路的结构限界要求高。
各国铁路部门根据各自情况确定受电弓的弓头几何外型。
中国铁路受电弓弓头的几何外型遵循UIC608附4a规定,弓头总长度为1950mm。
受电弓的工作范围等于其上部工作位置与下部工作位置之差,通常为2000mm左右。
1.2架空接触网的几何特征接触线在线路上方的几何特征值可用横向与垂向2个方向的参数表征。
垂向特征值主要有接触线高度、接触线坡度、接触线在定位点处的抬升等;横向特征值主要有接触线拉出值、侧风作用下的横向偏移值等。
垂向参数应保证受电弓在工作范围内的正常运行;相对于轨道平面垂直中心线的横方参数应确保任何情况下有一支接触线在弓头工作范围内。
弓网接触压力的测量已经表明,接触线空间位置的不连续性会引起接触压力瞬间的较大变化。
2弓网材料接口接触线和滑板的磨耗以及弓网接触点的允许电流很大程度上依赖于两部件的材料组合。
2.1滑板滑板应满足弓网系统的机械及电气要求,通常要求滑板接触电阻小、熔点高、导热性良好、质量小、机械强度高、弹性好、与铜或铜合金接触线之间的摩擦系数小、便于实现轻量化和标准化等。

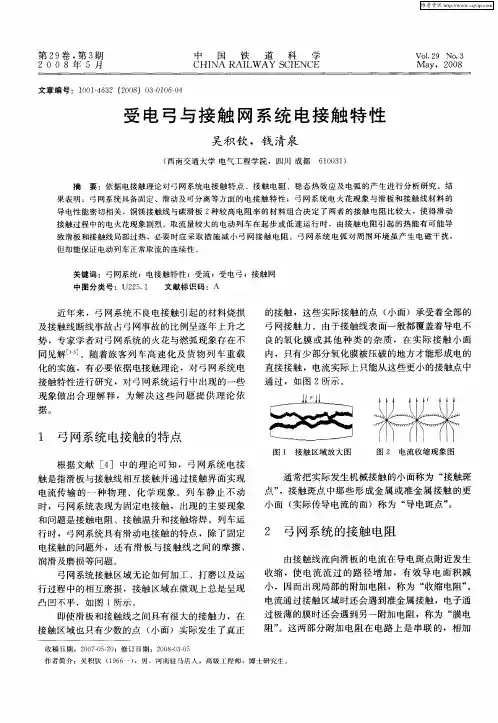

受电弓与接触网系统电接触特性
![受电弓与接触网系统电接触特性](https://img.taocdn.com/s3/m/517a1c4abe1e650e52ea9987.png)
果表 明:弓网系统具备固定 、滑动及可分离等方面 的电接触 特性 ;弓网系统 电火花现 象与滑板 和接触线材 料 的 导 电性能密 切相关 ,铜镁接触线与碳滑板 2 种较高 电阻率 的材料组 合决定 了两者 的接触 电阻 比较 大 ,使 得滑动 接触过程 中的 电火花现象剧烈 。取流量较大的 电动列 车在起 步或低 速运行 时 ,由接触 电阻引起 的热能有 可能导
小 ,因而 出现局部 的 附加 电阻 ,称 为 “ 收缩 电阻” 。 电流通过 接触 区域 时还会 遇 到准金 属接触 ,电子通 过极 薄 的膜时 还会 遇到 另一 附加 电阻 ,称 为 “ 电 膜
即使 滑板 和接 触线之 问具 有很 大 的接 触力 ,在 接 触区域 也 只有少数 的点 ( 面 )实 际发 生 了真正 小
势 ,专 家学 者对 弓网 系统 的火花 与燃 弧现象 存在 不
同见解 _ ] 1 。随 着旅 客 列 车 高速 化 及 货 物 列 车 重 载 化 的实 施 ,有必要 依据 电接 触理论 ,对 弓网系统 电 接 触特性 进行 研究 ,对 弓 网系统运 行 中 出现的一 些 现 象做 出 合 理 解 释 ,为 解 决 这 些 问 题 提 供 理 论 依
通过 相对 静止 的 弓 网接 触点 获取 电能 。由于接触 电 阻 的存在 ,当 电流通 过 接 触 点 时必 然 产 生 焦 耳热 ,
触 电阻可 用下 式计算 :
R 一 4l+ p
以
+ 尺f
式 中 :尺 为单个 导 电斑 点 的接 触 电阻 ;R 为单 个 导 电斑 点 的表 面 膜 电阻 ;l ,1 分别 为接 触 线 和滑 D 0 2 板材料 的 电阻率 ;以为 单个导 电斑 点 的半径 。 如 果 通 过导 电斑 点 的 电 流 增 大 或 接 触 电 阻增
受电弓与接触网电接触特性
![受电弓与接触网电接触特性](https://img.taocdn.com/s3/m/4770ee65a45177232f60a26d.png)
受电弓与接触网系统电接触特性研究1引言电气化铁路的牵引供电系统中,接触网是电气化铁道的主要供电设备,电力机车通过接触网取得电能。
弓网关系对整个电气化铁路系统的正常运营起着非常重要的作用,保证受电弓与接触网导线的良好接触是弓网关系中亟需解决的关键问题[1]。
近年来,弓网系统不良电接触引起的材料烧损及接触线断线事故占弓网事故的比例呈逐年上升之势,专家学者对弓网系统的火花与燃弧现象存在不同见解。
随着旅客列车高速化及货物列车重载化的实施,有必要依据电接触理论,对弓网系统电接触特性进行研究,对弓网系统运行中出现的一些现象做出合理解释,为解决这些问题提供理论依据[2]。
2弓网系统电接触的特征在弓网的运输系统中,电接触主要指滑板与接触线相互接触并通过接触界面实现电流传输的一种物理、化学现象[3]。
电接触形式包括点接触、线接触和面接触,如图2-1所示。
弓网系统相对静止不动时,受电弓与接触网接触区域表现为滑板平面与接触线圆弧面之间的线接触。
无论接触部分如何加工、打磨及运行过程中的相互磨损,在微观上总是凸凹不平的,如图2-2所示。
即使有很大的接触压力使滑板与接触线相互压紧,也只有少数的点(或小面)实际发生了真正的接触,这些实际接触的点(或小面)承受着全部的弓网接触压力。
由于接触线和滑板表面一般都覆盖着一层导电不良的氧化膜或其它种类的杂质,因而在实际接触点(或小面)内,只有少部分膜被压破的地方才能形成电的直接接触,电流实际上只能从这些更小的接触点中通过,如图2-3所示。
把实际发生机械接触的点(或小面)称为接触斑点,接触斑点中那些形成金属或准金属接触的更小面(实际传导电流的面)称为导电斑点。
(a )点接触 (b )线接触 (c )面接触图2-1电接触形式图图2-2 滑板与接触线接触斑点 图2-3 电流收缩现象图 3 弓网系统静态接触电阻电气列车所需的电流通过导电斑点从接触网流向受电弓,电流线在导电斑点附近发生收缩,使电流流过的路径增长,有效导电面积减小,会出现局部附加电阻,称为收缩电阻。
受电弓调研报告
![受电弓调研报告](https://img.taocdn.com/s3/m/9f36a334f342336c1eb91a37f111f18583d00c37.png)
受电弓调研报告1. 引言受电弓是电力机车和电动车等动力车辆上用来与电气化铁路供电系统接触的重要部件。
它的设计与性能直接关系着电力机车的牵引功率、速度和牵引负荷等因素。
本文通过对受电弓的调研,将对其结构、工作原理及发展趋势进行分析和研究。
2. 受电弓的结构受电弓主要由受电弓头、受电弓杆、受电弓臂等组成。
受电弓头通过倾斜调节受电弓杆的伸缩长度,以达到与电气化供电系统接触的目的。
受电弓臂则作为受电弓与受电线下来电弧切齐的部分,在车辆运行过程中保持与受电线保持一定的接触力。
3. 受电弓的工作原理受电弓在车辆行驶过程中通过与受电线接触,将受电弓头与受电线保持良好的接触状态,并将电能传递到车辆的电气系统中。
其工作原理主要包括接触力的调节、弓头压强的控制以及钳块的磨损等。
3.1 接触力的调节受电弓通过机械结构实现与受电线的接触,其中受电弓头倾斜的角度与受电弓杆长度的调节直接影响接触力的大小。
在研发过程中,需要对杆长、角度以及材料弹性等因素进行合理的设计和调整,以保证接触力的稳定和适当。
3.2 弓头压强的控制受电弓弓头对受电线的压强也是一个重要的工作原理。
过高的压强可能导致受电线的损坏,而过低则会造成接触不良,影响电气能量的传输。
因此,在受电弓设计和运行中,需要通过力传感器和控制系统等手段来实现对弓头压强的控制和调节。
3.3 钳块的磨损受电弓中的钳块作为弓头与受电线接触的部分,其磨损情况也会影响受电弓的工作性能。
因此,需对钳块的材料选择和表面处理等进行合理设计,以减少磨损,并采取适当的维护和更换措施。
4. 受电弓的发展趋势随着电力机车技术的不断发展和进步,受电弓也在不断改进和创新。
未来受电弓的发展趋势主要体现在以下几个方面:4.1 自动调节目前,受电弓的调节主要依赖于司机的操作,存在一定的人为因素。
未来,随着自动化技术的发展,受电弓将会实现自动调节,通过传感器和控制系统等装置,实现自动控制和调节,提高受电弓的稳定性和工作效率。
受电弓与接触网系统电接触特性初探
![受电弓与接触网系统电接触特性初探](https://img.taocdn.com/s3/m/817fec24be1e650e52ea99e7.png)
接触网是一 种利用支柱和腕臂将承 力索及 接触线悬挂在
接触线具体的磨损 隋况是决定这一部件使用寿命 的关键
铁路上方来将 电流输 送给牵 引车辆 的设 备 ,这种设备具有以 性因素 。从接触网设备的运 行过程来看 ,接触线及滑板 材质 的
下几点优势 :尺 寸合适 ,方便车辆运行 ;运维方式简单等 。高速 选择是影响接触线磨损率的主要 因素 ,从现有研究成果来分
【关键 词 】接 触 网;弓网系统 ;电接 触 ;接触 电阻;电火花
【Keywords]catenary;pa ntograph-ocs sy stem;electricalcontact;contactresista nce;electricspark
【中图 分 类 号 ]U225
【文 献 标 志 码 IA
2接 触网设备
来布置接触线能最大程度避免故障的产生 。 铜 和铜 合金都属 于常 见的导线材料 ,由于接触 网设备的
应 用环境比较 复杂 ,部分部件长 期暴露在空气 中 ,因此 ,能 与 空气发生氧 化作用产 生一层氧化膜 的铜就成 了首选 的材料 。 在选用铜 作为导线材 料之后 ,为了更进 一步保证 这种材 料适 用于接 触网设备 ,还会视情况添加一定的银或镁合金添加剂 来进行相应的处理。
碳 滑板 与铜接触线是 目前为止最有效的材料 组合 ,但这 种材 质的滑板同样存在着导 电性较差 的缺 点 ,因此 ,在具体材 料选取 的过 程中 ,依 然要 结合 多项因素来进行分析 ,尽量保 证 这 2种器件能满足系统运行的需求。
5 电接触
想要计算 接触 电阻就必须知道滑板和接触线具体 的电阻 率 ,这也是 选取合适 的材质如此 重要 的原 因 ,其次 ,容纳 电流 通过 的导电斑 点的半径也是影响接触电阻的参数之一 。知道 膜 电阻 的大小就可 以计算整 个系统的接触 电阻 。由电流 电压 电阻 的物 理关 系可以知道 ,电流或者 电阻任意一个值 的增大 都会导致 电压 的升 高 ,接触面的温度也会随着 电压的升 高而 升高 ,极端情况下就会导致滑板和接触线产生损耗。
试论弓网电弧模型及其电气特性的研究进展
![试论弓网电弧模型及其电气特性的研究进展](https://img.taocdn.com/s3/m/d0afdb113186bceb18e8bb37.png)
试论弓网电弧模型及其电气特性的研究进展摘要:电力机车的运行速度不断的提高,由于弓网离线电弧而造成的电气烧伤事故现象也越来越多。
为了最大限度的降低事故的发生率,防止弓网电弧侵蚀受电弓和接触网,避免对机动车设备和环境造成电气干扰,降低影响电气化铁路安全稳定运行因素,对弓网电弧的电气特性进行研究具有重大的现实意义。
本文针对弓网电弧模型及其电气特性的进展进行了探析和研究,阐述了弓网电弧的基本模型,分析电气特性中电气侵蚀、电弧能力以及电气干扰和电弧检测的进展情况,从而保证电气化铁路的安全运行。
关键词:弓网电弧;电气特性;模型随着我国高速电气化铁路的建设进程不断的加快,弓网电弧作为衡量列车高速运行的重要指标,社会对于弓网电弧的关注度越来越高。
弓网电弧对整个电气化铁路系统的正常运行具有至关重要的作用,电气铁路的供电系统主要是采取弓网受流的形式为电力机车提供所需的电能,只有保证弓网接触性能的稳定性才能够从根本上避免弓网燃弧的事故发生。
1. 弓网电弧的基本运作机理在电气化铁路中,为了保证机车的受流,接触网与受电弓之间必须要产生一定的接触压力,但是在机车实际的运作过程中,由于受电弓和接触网之间所影响的动态接触压力及气流对受电弓产生了一个随速度的加快也迅速增加的气动力。
当三种作用力产生的合力比较小时则会导致机车受流质量不能满足实际需求,当产生的作用力偏大则会使接触导线和集电头接触板的磨损更加严重,压力为零时则是弓网分离的临界点。
当受电弓处于一种离线状态时,会导致弓网之间的某一瞬间电压接近无穷大,空气会被击穿,从而就产生了弓网电弧的现象[1]。
2. 弓网电弧的主要影响因素2.1 列车速度对弓网离线频率的影响当电力列车处于运行状态时,接触线也会同时产生有波传播速度,当列车在运行的过程中所产生的速度与接触悬挂的波动速度达到吻合状态时,弓网系统会产生一定的谐振现象,从一定程度上会造成接触悬挂的振幅开始趋于无穷大,因此会导致弓网受流系统遭到解体。
弓网受流中出现拉弧原因及其措施的探析
![弓网受流中出现拉弧原因及其措施的探析](https://img.taocdn.com/s3/m/ff0ca8c20c22590102029d08.png)
弓网受流中出现拉弧原因及其措施的探析摘要:在电气化高速铁路快速发展的情况下,本文首先介绍了弓网受流中出现拉弧现象的原因(列车速度、接触线材质、接触压力、硬点等),然后提出了通过优化接触网和受电弓参数两个方面来改善弓网受流质量性能,以减少弓网受流中的离线拉弧。
关键词:电气化铁路;接触网;受电弓;拉弧在电气化铁路快速发展、全国铁路第六次大提速、客运专线的大建设背景下, 接触网与受电弓系统受流质量性能的要求不断提高。
电气化铁路的弓网受流系统必须符合以下基本条件: 保证功率传输的可靠性;保证受流系统的运行安全性;具有良好的受流质量;保证受流系统的使用寿命;减少对周围环境的影响。
接触网与受电弓系统的理想运行状态是弓网可靠接触, 机车不间断地从接触网上获得电能,其性能要求为:无离线、无拉弧。
1 问题引出在电气化铁路中,接触网是电气化铁道的主要供电设备,电力机车是通过接触网获取电能的,对接触网悬挂的类型和接触线线材的选择进行了广泛深入地研究,并引进了几种模式的高速受电弓, 以提高弓网受流质量。
随着列车速度的提高,在长区段弓网运行中多次出现拉弧现象, 而拉弧的整治不是毕其功于一役的,有时会感到成本太大,效果不明显,还会造成施工进度的延期。
一位资深研究员探讨离线拉弧问题时说,日本的高速铁路经过论证,认为彻底消除拉弧的成本太大,采用牺牲接触线寿命的方法解决,3年更换(通常为15~20年)。
也许这也是一种可以借鉴的思维方式。
2 拉弧现象的原因分析受流指高速列车的受电弓的弓头与接触线的接触,相对滑动获得电能。
输送给电力机车的动态过程,它是高速运动的受电弓与接触线之间的祸合振动问题,包括了多种机械运动型式和电气状态变化。
受电弓相对于接触导线的滑动摩擦;受电弓上下振动;受电弓由于机车横向摆动而形成的横向振动;接触网上下振动, 并形成行波沿导线向前传播;受电弓和接触导线之间发生的水平和垂直方向撞击;弓网离线发生电弧,受流中电流发生剧烈变化等。
受电弓调研
![受电弓调研](https://img.taocdn.com/s3/m/d12e7eae0029bd64793e2c0d.png)
受电弓调研1.研究的目的机车受电弓是电气化铁路电力机车从接触网上受取电流的装置,其滑板条与接触网导线直接接触,从接触网导线上受取电流,供机车使用。
受电弓状态的好坏直接影响到列车的安全、可靠运行,其故障甚至可能造成运输中断。
由于机车受电弓一直处于高速运动状态中,受其结构影响,容易在运行过程中发生各种故障。
受电弓出现的任何轻微损伤,如果不及时发现,将会使损伤不断扩大,最终导致弓网故障;另一方面,接触网若出现轻微问题,也可能造成受电弓的损伤。
通过对受电弓的实时监测,可以及时、准确地发现接触网出现问题的区域,这将有利于对接触网进行及时的维护、检修。
因此,如果能够对受电弓进行实时准确的监测,将会极大程度地减少受电弓故障发生的概率。
图像处理检测是通过相机拍照直接获取照片,是一种非接触性的检测不必对受电弓进行任何改造,还具备自动化和智能化的优势,操作简便,安装调试灵活。
2.受电弓几种主要故障受电弓主要有以下几种故障(1)滑板磨耗受电弓滑板条磨耗过快,是电气化区段运营初期的正常现象。
造成滑板条磨耗过快的根本原因是机械磨耗和电气磨耗。
机械磨损是新建线接触网表面有不少比较坚硬的毛刺,摩擦系数大而造成的。
电气磨耗是接触导线暴露于空气中,表面污染,当与受电弓滑板初期接触不佳,形成较大的电火花,而使滑板条过快磨耗。
(2)弓网拉弧弓网之间要求始终有一定的接触压力以保证机车受流状况良好,当接触压力过小甚至为零时,受电弓滑板条会脱离接触网而发生离线。
虽然中、小离线不会对机车运行造成影响,但在离线瞬间产生的火花或电弧,会增加接触导线和受电弓滑板条的电磨损,缩短其使用寿命。
大离线则十分有害,甚至使机车的运行和安全受到威胁。
(3)中心线偏移中心线偏移会导致滑板条偏磨,这也是影响滑板条寿命的重要原因之一。
滑板条磨透,不能正常与接触网接触,甚至使滑板条形成沟豁,卡滞接触线。
(4)受电弓部件损坏机车高速运行时,受电弓受力复杂,加上恶劣的工作环境,使受电弓的部件易发生各类问题,如不及时发现处理将造成隐患。
接触网与受电弓滑板离线电弧电磁辐射特性研究
![接触网与受电弓滑板离线电弧电磁辐射特性研究](https://img.taocdn.com/s3/m/9f525c324a35eefdc8d376eeaeaad1f3469311ca.png)
接触网与受电弓滑板离线电弧电磁辐射特性研究赵春阳;许娜【摘要】首先,从理论的角度分析了弓网离线电弧电磁干扰的产生机理和物理现象过程.然后,进行了半实物仿真试验来研究弓网电弧辐射噪声特性,利用天线接收弓网离线电弧的电磁信号,并探讨了铜棒和纯碳滑板之间的接触电阻量级.最后,对电磁辐射脉冲进行了快速傅里叶变换,将电磁信号从时域转化到频域研究.综合电弧电磁辐射的时域及频域特性的分析,表明弓网离线电弧产生的电磁辐射为强脉冲信号,持续时间短,频谱范围宽.%In this paper,the generation mechanism and physical phenomena of the off-line arc electro-magnetic interference were firstly analyzed from the theoretical point of view.Then,the laboratory experi-ment was carried out to study the characteristics of the arc radiated noise,and the electromagnetic signals of the off-line arc of the pantograph-catenary system were received by an antenna.Next,the contact re-sistance magnitude between the copper rod and the pure carbon strip was discussed.Finally,a fast Fourier transform was carried out on electromagnetic radiation pulse,which transformed the electromagnetic signal from time domain to frequency domain.The analysis shows that the electromagnetic radiation produced by the off-line arc of the pantograph-catenary system is a strong pulse signal with a short duration and wide spectrum range.【期刊名称】《机械与电子》【年(卷),期】2018(036)003【总页数】4页(P7-10)【关键词】弓网电弧;电磁辐射;傅里叶分析;电弧检测;频域分析【作者】赵春阳;许娜【作者单位】中车长春轨道客车股份有限公司,吉林长春130062;中车长春轨道客车股份有限公司,吉林长春130062【正文语种】中文【中图分类】TM890 引言高速铁路系统自从采用接触网-受电弓滑板滑动集流开始,就存在弓网离线电弧电磁干扰问题。
电气化铁道受电弓-接触网系统受流特性研究的开题报告
![电气化铁道受电弓-接触网系统受流特性研究的开题报告](https://img.taocdn.com/s3/m/ed073c27a66e58fafab069dc5022aaea988f4169.png)
电气化铁道受电弓-接触网系统受流特性研究的开题报告一、选题背景受电弓是电气化铁道中的重要设备,其作用是将电能从接触网输送到铁路车辆上。
受电弓的工作性能不仅需要满足高速列车时的稳定性和可靠性,还需要考虑铁路电气化系统能量效率和节能减排。
因此,对受电弓-接触网系统的受流特性研究具有重要的理论和实践意义。
二、研究内容本次研究将主要探索以下几个方面:1. 电气化铁道受电弓与接触网的工作原理及组成构造。
包括受电弓与接触网的电气特性、结构、作用机理等方面的介绍。
2. 受电弓-接触网系统的受流特性分析。
根据电路理论及硬件搭建,建立电气仿真模型,并通过仿真分析受电弓-接触网系统的受流特性,了解系统的性能和稳定性。
3. 受电弓-接触网系统的优化设计。
针对受电弓-接触网系统在高速列车运行时可能出现的自激振荡、跳闸等问题,探究受电弓-接触网系统的优化设计方法和策略。
4. 实验研究及数据分析。
通过实验验证受电弓-接触网系统的仿真模型的准确性,并分析实验数据,为受电弓-接触网系统的工作性能提供数据支持。
三、研究意义本次研究的意义体现在以下几个方面:1. 对受电弓-接触网系统的受流特性进行深入探究,为电气化铁道的稳定性和可靠性提供重要支持。
2. 探索受电弓-接触网系统的优化设计方法和策略,在高速列车运行时提高电气系统的工作效率和能量利用效率。
3. 构建受电弓-接触网系统的电气仿真模型,为后续研究提供理论支持和数据支持。
四、研究方法本次研究将采用理论分析、仿真模拟、实验研究等多种方法,通过建立电气仿真模型,分析受电弓-接触网系统的电气特性及受流特性,并通过实验验证仿真模型准确性。
五、预期结果本次研究预计将获得以下几个方面的结果:1. 得到受电弓-接触网系统在高速列车运行时的受流特性、稳定性和可靠性等方面的数据和实验结果。
2. 探究受电弓-接触网系统的优化设计方法和策略,并提供优化方案。
3. 提出受电弓-接触网系统的电气仿真模型,并验证其准确性。
接触网概述及弓网关系对策分析
![接触网概述及弓网关系对策分析](https://img.taocdn.com/s3/m/68ca0a836aec0975f46527d3240c844769eaa0ce.png)
接触网概述及弓网关系对策分析摘要:在伴随着经济的迅速崛起,城市轨道交通在我国各中大型城市得到迅猛发展,城市轨道交通以其运量大、全天候、安全等特点,成为缓解城市轨道交通压力的重要方式。
目前国内轨道交通运营线路中,刚性悬挂接触网多多少少存在着对受电弓的不均匀磨耗问题,若两者接触压力不足,则受电弓和接触网间供电不稳,从而使得电气磨耗程度明显增加,严重时可产生电弧,造成接触网被烧损。
弓网关系的磨耗对地铁安全运营具有重要意义,通过必要的措施改善弓网关系,减少两者的磨耗,延长碳滑板和接触线的更换周期,以实现降低运营维修费用及提高刚性悬挂的安全性和可靠性,在日常运营和定期检修中及时总结经验,不断改进和优化接触网检测技术。
关键词:地铁接触网;刚性悬挂;电气磨耗;弓网关系;受电弓1接触网系统概述1.1接触网的基本特点(1)环境易扰性:由于接触网伴随地铁基础线路架设,相关设备直接暴露在空间环境中,在此过程中其与周边各类构筑物,地方电力输电线路、各类通信线路存在相互影响。
(2)气候特性:由于接触网的空间环境特性,这导致霜冻、大风、雷雨、台风、特定大气污染等自然因素对接触网安全稳定运行的影响作用特别显著。
(3)无备用特性:接触网顺地铁基础线路架设,延伸范围长,分布区域广,同时为保证与机车受电供接触良好,对其空间位置、电气距离都有很高的要求,正因如此,接触网从技术角度而言不具备备用条件,无备用决定了它的脆弱性和重要性。
(4)负荷不确定性:接触网主要为与之有电气接触的电力机车提供电能保障,由于电力机车是移动的,这也意味着,接触网所承担的负荷也是移动的,同时某一时间该供电臂内机车数量具有不确定性,所以接触网所承担的负荷也不确定,由于电力机车启动电流大的特点造成了负荷具有冲击性,因此接触网还需具有一定的过负荷能力。
1.2接触网运行要求(1)为了保证在高速运行状态下和恶劣气象条件下,机车受电弓始终与接触网能够保持良好的机械接触,确保电力机车的正常取流,这就对接触网的机械稳定性和机械弹性提出了较高的要求。
受电弓与接触网系统电接触特性
![受电弓与接触网系统电接触特性](https://img.taocdn.com/s3/m/89c0977e2a160b4e767f5acfa1c7aa00b52a9d83.png)
受电弓与接触网系统电接触特性摘要:本文旨在研究受电弓和接触网系统的电接触特性,对其进行分析和建模。
对于电气化铁路的设计,修改和维护,这些电接触特性的研究将起到至关重要的作用。
同时,研究受电弓和接触网系统的电接触特性还有助于提高电气化铁路的效率。
通过对电力传输过程的深入了解,可以确定如何优化系统,以提高能源利用率和车辆性能。
此外,研究电接触特性还可以为制定避免电力过载和电压波动问题的规范提供参考。
因此,这项研究具有重要的实际意义和应用前景。
在本文中,我们将介绍受电弓和接触网系统的电接触特性及其影响因素,并提出一种基于这些特性的建模方法。
这将为电气化铁路的设计和运营提供有价值的参考和指导。
关键词:受电弓;接触网;接触特性研究1.受电弓与接触网系统1.1.受电弓概述现代铁路运输的关键部分是受电弓和接触网系统。
受电弓在移动的电气化铁路车辆上提供电力,而接触网系统则负责向受电弓传输电力。
因此,受电弓和接触网系统的电接触特性是其可靠性和安全性的重要组成部分。
1.2.接触网系统概述接触网系统是市内城际铁路以及一些工矿企业中常见的电力供应方式,其由接触网、电缆及配电设备组成,广泛应用于中国的铁路、城市地铁等交通领域。
接触网的功能是将动车组等列车上的电能传输至地面层次的电力设备上,进而由接触网分配给不同的线路和城市。
随着动车组数的增多以及列车速度的提高,接触网系统的电接触特性将越来越受到关注。
本文着重研究受电弓与接触网之间的电接触特性,为提高接触网的运行安全和效率,提供理论和实验研究支持。
1.3.电接触特性研究背景铁路行业是普遍应用的交通方式,其中高速铁路更是在近年来快速发展。
而高速铁路的安全性、可靠性、舒适度都与受电弓与接触网系统有着密不可分的关系,尤其是电接触特性对于受电弓与接触网系统的安全及可靠性影响尤为明显。
因此,对于受电弓与接触网系统的电接触特性研究可以为高速铁路的运行安全提供重要支撑,也是近些年来高速铁路研究的热点之一。
受电弓—接触网系统动力学研究
![受电弓—接触网系统动力学研究](https://img.taocdn.com/s3/m/a8e94422fbd6195f312b3169a45177232f60e40c.png)
受电弓—接触网系统动力学研究随着铁路技术的不断发展,受电弓—接触网系统在列车运行中发挥着越来越重要的作用。
受电弓是列车从接触网获取电能的关键设备之一,其工作性能直接影响列车的运行安全和稳定性。
因此,对受电弓—接触网系统动力学的研究显得尤为重要。
本文将从以下几个方面对受电弓—接触网系统动力学进行深入探讨。
受电弓—接触网系统动力学研究不仅对提高列车运行效率具有重要意义,而且直接影响列车的运行安全。
受电弓与接触网之间的动态相互作用是列车运行过程中的重要研究对象。
通过对其动力学研究,有助于深入了解受电弓—接触网系统的运行规律,为受电弓设备的优化设计和接触网系统的改进提供理论支持。
建立受电弓—接触网系统动力学模型是进行动力学研究的关键步骤。
需要考虑到受电弓和接触网之间的动态摩擦、阻尼以及弹性等因素,采用合适的力学模型进行描述。
还需要结合列车运行过程中的空气动力学效应以及其他外部干扰因素,对模型进行进一步完善。
常用的建模方法包括有限元法、多体动力学和控制系统等,可根据实际需要选择合适的建模方法。
建立好受电弓—接触网系统动力学模型后,需要通过仿真软件对模型进行仿真分析。
通过调整模型中的参数,可以分析不同工况下受电弓—接触网系统的动态响应和稳定性。
例如,可以分析受电弓在不同速度、不同接触压力条件下的动态特性,以及接触网系统的振动和稳定性问题。
通过仿真分析,可以找出系统中的潜在问题,为实际系统的优化设计提供指导。
实验研究是受电弓—接触网系统动力学研究的重要组成部分。
通过实验,可以验证动力学模型的准确性和有效性,同时还可以针对实际运行过程中出现的问题进行深入研究。
实验研究包括实验室模拟试验和现场试验两部分。
实验室模拟试验可以在一定程度上模拟实际运行环境,为研究提供便利。
现场试验则可以直接针对实际列车运行过程中的问题进行研究和验证,结果更加真实可靠。
受电弓—接触网系统动力学研究是一个充满挑战和机遇的领域。
随着列车运行速度的不断提高和新技术的不断应用,未来的研究将面临更多新的挑战和机遇。
电气化铁路接触网-受电弓系统探究
![电气化铁路接触网-受电弓系统探究](https://img.taocdn.com/s3/m/21fe8a0008a1284ac85043f5.png)
电气化铁路接触网-受电弓系统探究摘要:电气化是铁路发展的大势所趋,为保证铁路电气化过程中良好的弓网受流,需要对接触网及受电弓进行系统研究。
本文对目前世界范围内广泛应用的三类接触网,简单链型、弹性链型及复式链型接触网的结构特性及作用特点进行总结。
并对目前铁路中广泛使用的受电弓进行探究,得出适合我国铁路现状的弓网受流条件。
本文结合目前应用最广泛的几种接触网简化方式,单根索结构、单根梁结构及实际接触网结构,对接触网的发展历史及适用性做出探究。
简单链型悬挂适用于单弓取流、跨距较小、接触线张力加大的接触网系统,该类悬挂方式多用于我国目前普通铁路;弹性链型悬挂适用于双弓或多弓的高速取流,跨距较大,接触线张力的选取较小的接触网系统,该类悬挂方式多用于我国新建高速铁路使用。
关键词:接触网;受流;简单链型;复式链型电气化铁路以其速度快、运力大、污染小、安全可靠、能耗小等突出优点得到越来越快的发展。
电气化铁路目前均采用电力牵引,列车在高速运动条件下通过受电弓从接触网上取得电能,而且必须保证其供电的绝对可靠和不间断,否则将影响列车运行和电气驱动系统的性能。
所以,高速电气化铁路的关键技术之一是如何保证在高速运行条件下具有良好的受流质量,即在列车高速运行时保持稳定的动态受流。
动态受流是指列车通过受电弓在与接触线相对滑动的条件下,通过弓网接触点受取电流并传给列车的过程。
这一过程中受电弓与接触线在电气方面与机械方面相互作用、相互制约,会引起接触线在垂向的振动,接触网与受电弓的动力学关系成为了目前需要攻克的课题之一[1-3]。
1.接触网根据接触网悬挂方式的不同,主要可将其分为三类,分别为简单链型悬挂接触网、弹性链型悬挂接触网和复式链型悬挂接触网。
1.1简单链型悬挂接触网图1为简单链型悬挂接触网的结构示意图,其主要由承力索、接触线、吊弦等三大部分构成。
简单链型悬挂接触网静态弹性不均匀度较大,导致受电弓运行轨迹的平缓度较差,但当接触线设置适当的预留驰度时可得到明显的改善。
接触网与受电弓
![接触网与受电弓](https://img.taocdn.com/s3/m/72d91c0011a6f524ccbff121dd36a32d7375c71a.png)
接触网与受电弓1 概述接触网与受电弓是一个整体,研究接触网不能抛开受电弓;研究受电弓不能抛开接触网。
为保证接触线与受电弓间的相互作用不出现故障、受电弓滑板与接触线匹配、降低弓线间的磨损,接触线的布置必须横向偏移于线路中心线。
为使接触线和受电弓滑板磨损降到最低程度,应对接触线和受电弓滑板提出要求,这些要求应在设计受电弓和接触网时予以考虑。
受电弓的作用是将电能传输到电动牵引装置上。
对于辅助设施、生活设施的固定用电与牵引车辆运行的移动用电两方面来说,电力传输都应安全可靠。
受电弓包括主架、臂、弓头和传动装置。
受电弓和接触网相互作用的基本要求是:由于受电弓在运行中相对于接触网作横向运动,而受电弓弓头必须总是超出接触线最不利的位置,只有在运行中接触线不离开受电弓弓头的工作范围才能使系统顺利运行。
在正常运行时,接触线在滑板上的滑行是最重要的。
受电弓有上、下两个工作位置,这两个位置之间的范围便是工作范围。
1.1 接触网的要求接触网设备必须能可靠地将电流传输给牵引车辆,机械设计尺寸一定要特别适合于运行速度。
接触线是接触网的重要成份。
1.1.1 接触线受电弓沿其行走的预张力线称为接触线,刚性接触网的接触线由于汇流排的作用,几乎无张力。
接触线起到接触滑道的作用,它保证将电能不间断地传输到车辆受电弓上。
为了使受电弓滑板的磨损均匀,接触线与受电弓中心线形成交角,以之字形或S字形布置。
由于铜或铜合金有较高的导电性、硬度及其承受温度变化和抗腐蚀的能力,硬拉电解铜和铜合金已成为全球使用的导线材料。
暴露在空气中的铜的表面形成一层硬的、能导电且不会阻止电流流动的氧化层。
这就是为什么铜比具有较差导电氧化层的铝来说更适合作为滑动接触材料的原因。
银(0.1%)或镁(0.5%)的合金添加剂用来进一步改善铜线的机械和热性能,从而使用较高张力的铜线。
接触线是被滑过的受电弓磨损的。
此外,用于受电弓和接触线接触的材料的组合也对这些部件的磨损率有影响。
电力机车弓网电接触研究现状分析
![电力机车弓网电接触研究现状分析](https://img.taocdn.com/s3/m/7b87a19dd1d233d4b14e852458fb770bf78a3b79.png)
电力机车弓网电接触研究现状分析010000摘要:近年来,我国的电力行业有了很大进展,对电力机车的应用也越来越广泛。
文章首先分析了弓网检测系统控制策略,其次探讨了电力机车弓网电接触研究现状,并根据各相关因素的影响提出研究建议,以供参考。
关键词:电力机车;受电弓;接触线;电接触;磨损引言随着电力机车速度的提高,受电弓滑板和接触网导线之间摩擦振动现象加剧,导致接触导线与受电弓滑板之间接触不连续,引起弓网间受流质量下降、离线概率增加,导致弓网电弧频发,给滑板工作寿命和机车安全稳定运行造成较大影响,因此弓网滑动电接触摩擦振动特性是值得研究的问题。
1弓网检测系统控制策略重载机车智能运维的弓网检测系统以在线运营的多轴机车为载体,并综合运用车载网络、云计算、图像识别、机器视觉技术、紫外燃弧检测技术、红外成像技术和弓网运行热图像等系列关键技术,通过模块化设计将硬件和软件集成为弓网检测系统智能运维平台,实现接触网状态巡检、受电弓动态运行参数检测和弓网动态相互作用关系的检测。
接触网是轨道交通的重要组成部分,主要由支持装置、定位装置和悬挂装置等组成。
随着电力机车高密度地运行,接触网系统长期处于环境载荷、剧烈振动和牵引载流等复杂工况,零部件的松脱和断裂都有可能诱发弓网故障或恶性弓网事故。
因此,对接触网零部件服役状态全方位检查是安全、高效运输的重要保障。
接触网状态检测包括接触网几何参数、接触线磨耗、接触线硬点、定位器坡度和接触网悬挂装置状态检测,结合定位系统精确定位接触网异常点的功能,可实时提供缺陷位置、缺陷种类和故障等级等相关信息,从而有效地指导供电段快速对弓网进行维护,同时也为接触网检修后的动态复查提供指导依据。
受电弓动态运行参数检测包括弓网视频监测、关键部件应力监测、滑板冲击加速度监测和气路压力检测,综合分析受电弓和弓网运行状态,实现运行状态记录和故障识别报警等功能。
弓网动态相互作用检测包括弓网温度、弓网接触压力和弓网燃弧,通过实时准确检测弓网间的燃弧和运行热图像,实现弓网动态相互作用的在线检测。
关于电力机车升弓过程中弓网电弧的研究
![关于电力机车升弓过程中弓网电弧的研究](https://img.taocdn.com/s3/m/42306474001ca300a6c30c22590102020740f24f.png)
关于电力机车升弓过程中弓网电弧的研究摘要:随着电气化铁路的迅猛发展,弓网关系中电弧问题日益严重,电弧的产生影响了铁路运营及发展。
本文通过对升降弓过程中弓网电弧重燃和熄灭条件的分析,提出了相关方法以降低电弧对弓网的危害。
关键词:电力机车、接触网、受电弓、弓网电弧、改造措施前言:电力机车在升弓、降弓过程中常伴有电火花或电弧的产生,容易导致牵引设备的损伤。
从电能质量的观点来说,电弧可以认为是一个谐波源,电弧的产生还会污染供电质量。
特别是,当列车取流量较大时,受电弓升降导致弓网间产生强烈的电弧现象会给弓网系统带来严重后果。
电弧除了会使车载设备受到高频振荡过电压外,还会侵蚀接触导线,缩短接触导线的使用寿命。
同时,电弧的高温、高热会加速受电弓滑板的磨损,增加维护工作量。
严重时,还可能烧断接触线,酿成弓网事故、造成经济损失,影响到电气化铁路的安全运营。
1 电弧与电接触理论1.1电弧理论基础电弧是两个电极(开关触头间隙)在一定的电压下,由气态带电粒子(如电子或离子)维持导电的气体放电现象。
在正常状态下,气体具有良好的电气绝缘性能。
当电极的两端加上足够大的电场时,电极间气体间隙就会被击穿变成游离态粒子,使气体导电,这种现象称为放电。
电弧可分为阴极区、阳极区和弧柱区(如图1)。
在电弧的阴极和阳极区,温度常超过金属气化点。
弧柱是阳极和阴极之间的明亮光柱,电弧电流几乎都集中在弧柱内,其中心温度可高达7000度。
一般情况下,弧柱直径很小,只有几毫米到几个厘米。
弧柱周围温度较低、亮度明显减弱的部分称为孤焰。
图1电弧结构示意图电弧与其它形式放电现象的主要区别是阴极区的变化过程,这一变化过程对电弧的产生和物理变化起着决定性作用。
一般情况下,电弧阴极区的电子游离程度决定着电弧是否会产生。
只有高强度碳弧是由阳极过程所决定的。
1.2 电接触理论电接触是指两个导体之间相互接触,并通过接触界面实现电信号传输的一种物理、化学现象。
传递电流或输送信号的两个导体(接触元件)称为触头或触点。
受电弓与接触网系统故障可靠性研究
![受电弓与接触网系统故障可靠性研究](https://img.taocdn.com/s3/m/d8b09b2586c24028915f804d2b160b4e767f8104.png)
受电弓与接触网系统故障可靠性研究摘要:由于近些年中国国内电气化铁路的发展强劲,随着中国轨道交通技术标准的提高和成熟,中国地铁也显得越来越普遍,而与此同时带来的问题也对轨道交通的安全平稳运营提出了更高的要求。
接触网是轨道交通牵引供电系统的一个主要构成单位,同时也是影响电客车正常运行的一个主要原因,每年由于弓网问题而引发的列车交通事故所占的比率一直居高不下,使得弓网问题逐渐变成了轨道交通牵引供电系统中长期存在的一种“疑难杂症”。
由于弓网问题通常存在着事故排除难、组织抢修困难、抢修期限长等特征,使得怎样防治弓网问题成了电力领域中避不开的一个问题,这对于轨道交通牵引供电系统的建设也具有很大的作用。
关键词:轨道交通;接触网;弓网引言中国轨道交通近年来的高速发展大大增加了列车的运能和运力,大大提高了工作效率,但每年由于弓网故障而造成的经济损失也是很大的,所以防止弓网故障已经成为当务之急。
经过对以往事故案例的剖析总结,不难总结出造成故障产生的主要原因有什么,而针对上述原因我们就能够逐条地对其剖析,也使人们知道了故障的一般预防措施。
一.简述弓网关系电力机车动力源一般均由受电弓与接触线滑动接触取流来得到的,尽管各种机车受电弓形式不同,其基本原则却大都相同。
因为受电弓和接触网线路已经形成了密不可分而又相对独立的二个连接单位,所以如果任何一方有反常,就势必会干扰另一方的正常。
所以防止弓网故障就必须把两方面一起抓好,可以使我们比较显著地降低弓网故障的发病率【1】。
二.弓网故障发生的原因弓网故障所产生的影响因素是多种多样的,在运行过程中,外界条件、机车受电弓、接触网线路、钢轨参数等都是主要影响因素,现从以下3个相对主要而可控的几个方面去进行分析。
(一)由机车受电弓原因引起的弓网故障机车的受电弓架、弓头歪斜、滑板运动件的缺失、损坏等,造成受电弓状态不好时都会引起刮坏接触网供电零部件的状况,进而造成弓网事故。
例如:受电弓头的调节参数不合格,造成弓身歪斜,造成钻网、刮断吊弦、定位器等的接触网供电零件;受电弓滑板运动条折断、松开等现象造成受电弓卡网、刮网,造成接触线损坏;受电弓升压不足导致工作输出电压增大,烧伤接触线;受电弓滑板运动材质不符合一定标准,造成摩擦力变大,使接触线磨损加剧。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关键词:接触网;弓网关系;受流;电弧;
0 引言
电火花的能量较弱,对弓网系统的影响有限。
1.2 导电斑点导致电弧的产生
电力机车通过受电弓滑动与接触网系统(简称弓网)取
宏观肉眼可见的电弧现象就是机车受电弓在升起或降
得电能。受电弓滑板和接触线脱离接触(即通常说的“离线”) 下的一瞬间我们看到的类似电焊火光的电弧,我们叫燃弧,
3.2 恰当选取弓网系统的静态接触压力
弓网接触电阻与接触面内导电斑点的数目、尺寸及分 布是一个统计变量关系,接触压力变化时,导电斑点的数目、 尺寸及分布也发生变化,接触电阻也随之改变。接触 电阻与导电斑点数目不是线性关系,也就是说:弓网系统的 接触压力F对 R c 虽然有重要影响,但在一定接触压力范围 内,只靠加大F并不一定使 R c 显著减小。F减小到一定值 后, R c 明显上升,电弧产生的可能性增加。因此,应尽可 能将弓网静态接触压力控制在一定范围内。
Re1 Re2 Rf
1 4a
2 4a
Rf
(4-3)
式中������c为收缩电阻(Ω),������������1������������2分别为两接触面收缩
电阻(Ω),R f 为膜电阻(Ω),1、2 分别为接触线、滑
板材料的电阻率(Ω ∙ m), a 为导电斑点的半径(m)。
加,电流通过接触电阻引起的焦耳热增加,接触面的温度上 升。当滑板和接触线之间的接触压力为零、两者之间机械脱 离时,弓网系统的电弧现象也就产生了。
实际运行经验表明,双滑板受电弓的任一根滑板与接触 线脱离接触时,即使另一根滑板与接触线接触良好,脱离接 触的那一根滑板与接触线之间也会产生电弧。当弓网接触恢 复正常之后,电弧会自动熄灭,如果弓网电弧拉开一定距离, 则电弧也会熄灭。对于高速运行的列车来说,弓网系统中的 电弧,可能与弓网一起快速移动,也可能在较短的时间内瞬 间熄灭。虽然电弧的温度比较高,但是热流对弓网系统的侵 蚀作用十分有限,也不会对弓网系统产生过多影响。
1.1 受电弓与接触网之间的接触电阻
的、不被熔化的导电斑点产生为止。导电斑点间隙电压和开
受电弓与接触网之间的接触表现为接触线的圆弧(平 断电流大到一定程度时表现为电弧。这种情况在电力机车滑
面)与滑板平面的线接触(或面接触)。无论接触部分如何 动取流过程中经常能够见到,需要强调的是滑板与接触线并
平滑,在微观上总是凸凹不平的。即使滑板和接触线之间有 未出现机械脱离或接触压力不足[2]。
很大的接触压力,接触部分十分紧密,受电弓与接触线之间 1.3 机车向前滑动时引起接触网的振动。
也只有少数的点(导电斑点)实现了真正的接触。导电斑点
这些振动在遇到接触网不规则处所如接触线和不均匀
承受着全部的弓网接触电压。根据弓网受流理论,接触电阻 抬升、安装缺陷、接触线缺陷等表现得异常突出和明显。接
R c 可用如下公式进行计算:
Rc
P1
P2 4
H F
(1-1)
由公式可知,接触电阻的大小主要取决于滑板和接触线的材
触网弹性周期性变化导致弓网接触压力出现波动。接触压力 下降时,接触面积减小,导电斑点数量减少。受电弓滑板和 接触线分离到一定程度,列车取流 I 引起的热能 I2R 集中加 热最后分离的导电斑点,使其温度迅速上升,直到接触面材
的瞬闽,如果被断开的电流超过0.25A(生弧电流),断开 伴随着“吱”的一声。下面从微观上对电弧进行分析。受电
电压超过12V(生弧电压),离线间隙通常会产生一团发出 弓滑板与接触网之间的接触是机械接触,接触面较小,滑动
强光、温度极高而且能够导电的圆柱形的气体--电弧。如 接触使这个接触位置快速变换。25Kv的牵引电压加在接触网
间隙较大时,由滑板和接触线传导的热量相对较少,绝大部 分由弧柱直接散向接触区域上部,导致接触线上部设备烧损 程度较大。电火花与电弧是造成滑板和接触线电气磨损的主 要原因,该磨损包括气化蒸发和液体喷溅两种形式。久而久 之,电弧及强劲电火花引起的电气烧伤会导致接触线表面坑 洼不平。
3 减轻电弧产生的主要措施
果电流小于一定数值,开断时只能产生为时极短的弧光放电 和滑板之间,电流流过接触面上的导电斑点。在这种情况下,
--电火花。大多数情况下,间隙电压和开断电流都大于生 起决定作用的不再是接触面积的大小,而是导电斑点的个数,
弧电压和生弧电流,所以在机车受电弓滑动取流过程中,电 这个数字为15至20。 根据受流理论,接触点的电流密度在
部位置脱离,相互接触就会产生电火花。以上两种情况在弓 抬升量、接触线安装缺陷、接触线本身缺陷、单一质量块等)
网滑动接触中最为常见,甚至列车低速运行状态下也难以避 地方时,导致弓网接触压力波动加剧。当接触压力逐渐下降
免。此时弓网系统并未出现机械脱离或接触力不足的现象, 时,滑板和接触线的接触面积减小,两者之间的接触电阻增
4 弓网系统电接触的特征
在弓网的运输系统中,电接触主要指滑板与接触线相互 接触并通过接触界面实现电流传输的一种物理、化学现象 [3]。电接触形式包括点接触、线接触和面接触,如图 2-1 所 示。弓网系统相对静止不动时,受电弓与接触网接触区域表 现为滑板平面与接触线圆弧面之间的线接触。无论接触部分 如何加工、打磨及运行过程中的相互磨损,在微观上总是凸
过程中,电火花现象较明显。随着弓网滑动次数的增加,接
触线的表面膜逐渐被弓网相对滑动破坏,也可能被较高的电
导电斑点而发出热量,造成导电斑点的温度快速上升,当达 接触网波动周期结束,弓网恢复良好接触,电弧消失。在弓
到一定程度后,就会出现电火花。另外,在弓网相对运动过 网系统的滑动接触中,受电弓与接触网相互振动,接触网周
程中,也可能造成导电斑点的断裂问题,滑板和接触线的凸 期性的弹性变化及受电弓通过不规则(比如:接触线不均匀
3.3 改善滑板与接触线接触情况
受电弓滑板表面基本为平面,滑板与接触线表现为线 接触。接触面是滑板与接触线工作中相互磨擦后形成的,磨 擦情况对 R c 有一定影响,它表现为接触点数多少的不同。 局部缺陷会使接触线表面不平滑,必然导致接触电阻的突变, 弓网系统的电弧会不可避免地产生。受电弓滑板表面的坑、 槽以及不平滑现象也会导致弓网接触电阻的增加。为减少弓 网系统燃弧,除保证接触线的质量外,接触线的架线工艺也 非常关键,应尽可能保证接触线表面在施工放线过程中不被 损伤、变形。受电弓滑板表面也要定期整形。
2 电弧对弓网系统的影响
电弧弧柱具有6000K以上的温度,烧损是电弧对滑板和 接触线带来的主要影响。烧损与电热能量转换有关。电弧相 当予纯电阻性的发热元件,一般情况下,弓网离线间隙很小, 决定了弓网系统的电弧很短。由于滑板和接触线的温度远低 于弧柱的温度,电弧热流主要传输给滑板和接触线。电弧热功率 导致滑板和接触线温度升高,同时,热量会向周围介质传递, 输入热量大于输出热量时,滑板和接触线的温度才会升高, 并在温升达到一定程度时,接触面才会发生熔化和气化现象。 弓网相对运动过程中,滑板和接触线的接触位置不断变化, 引起的电弧也在不断变化位置,位置变化的速度与接触线的 拉出值、列车的运行速度有关。这在一定程度上阻止了电弧 热功率引起的弓网系统固定位置的温度升高。弓网系统离线
高速运行中的电弧对环境产生影响,但却能保证电动列 车取流的连续性,这对滑动接触下的能量传输非常重要。当 然,如果空气间隙增大,电流中断,列车会因为电源切断而 失去牵引动力。
1.4 受电弓的升降操作
受电弓的升降操作时,滑板与接触线接触或脱离接触瞬 间,接触点有电火花现象发生。因为这种情况下机车处理停 止状态,弓网间电流很小。取流量较大时的受电弓升降或出 入无电区均能导致弓网间强烈的电弧现象。这种电弧会对弓 网系统带来严重不良后果,是不被允许的。电气列车静止不 动时,受电弓的升弓或降弓应为无负载或小负载操作,此时 的电气列车主断路器应处于分状态。滑板与接触线接触或脱 离瞬间,由于要切断或接通电气列车的电压互感器等负载, 接触区域在接触或脱离瞬间有电火花现象发生,电火花的能 量较小,一般不会对弓网系统带来严重后果。当电气列车断 路器处于合状态时,受电弓的升弓或降弓(尤其是降弓)操作 接通或开断的电流较大,滑板与接触线之间的高电压及大电 流导致弓网系统产生强烈的静止电弧现象,可能造成接触线 或承力索的熔化断线及引起金属类滑板的局部熔化。
弓网系统产生电弧的原因与列车取流、接触电阻、气 候条件等因素有关,当取流里、外界条件无法改变时,减轻 电弧的措施只能从减小弓网接触电阻着手。
3.1 选取合适滑板和接触线材料
由公式可知,当接触材料电阻率较小时,R c 相应变小, 也增大滑板和接触线材料的热导率,可以增大散热功率,从 而推迟弓线表面到达熔化、气化温度的时闻或减少一定时间 内熔化或气化接触材料的量,也就减少了接触材料的电气磨 损。
凹不平的,如图 2-2 所示。即使有很大的接触压力使滑板与 接触线相互压紧,也只有少数的点(或小面)实际发生了真正 的接触,这些实际接触的点(或小面)承受着全部的弓网接触 压力。由于接触线和滑板表面一般都覆盖着一层导电不良的 氧化膜或其它种类的杂质,因而在实际接触点(或小面)内, 只有少部分膜被压破的地方才能形成电的直接接触,电流实 际上只能从这些更小的接触点中通过,如图 2-3 所示。把实 际发生机械接触的点(或小面)称为接触斑点,接触斑点中那 些形成金属或准金属接触的更小面(实际传导电流的面)称 为导电斑点。
薄的膜时还会遇到另一附加电阻,称为膜电阻[4]。这两部 分电阻在电路上串联,相加后的总电阻构成弓网系统的静态
接触电阻。
静态接触电阻是表征弓网系统接触面电特征的重要参
数,对于弓网系统点状接触的粗糙表面,单个导电斑点的接
触电阻可用下列公式计算
Re1
1 4a
(4-1)
Re 2
2 4a
(4-2)
Rc
受电弓与接触网电接触特性与电弧产生分析调研研究
