照明配电箱国家标准照明配电箱是建筑物中用于照明和电力配电的重要设备,其质量和安全性直接关系到建筑物的用电安全和正常运行。
为了规范照明配电箱的设计、安装和使用,我国制定了一系列相关的国家标准,以确保照明配电箱的质量和安全性。
首先,照明配电箱的国家标准主要包括以下几个方面,设计规范、安装要求、使用标准、检测方法等。
在设计规范方面,国家标准规定了照明配电箱的外形尺寸、材料、绝缘等级、防护等级等要求,以确保其结构牢固、绝缘性能良好、防护性能达标。
在安装要求方面,国家标准规定了照明配电箱的安装位置、固定方式、接地要求等,以确保其安装牢固、接地可靠。
在使用标准方面,国家标准规定了照明配电箱的额定电流、额定电压、使用环境等要求,以确保其在正常使用情况下能够安全可靠地工作。
在检测方法方面,国家标准规定了照明配电箱的检测方法和标准,以确保其质量和安全性能符合要求。
其次,照明配电箱国家标准的实施对于保障建筑物用电安全和正常运行具有重要意义。
遵循国家标准进行照明配电箱的设计、安装和使用,可以有效地提高照明配电箱的质量和安全性,减少因照明配电箱质量问题引起的事故和故障,保障建筑物用电的安全和正常运行。
同时,国家标准的实施也可以促进照明配电箱行业的健康发展,推动技术创新和产品升级,提高我国照明配电箱产品的竞争力和市场地位。
最后,作为照明配电箱的设计者、安装者和使用者,我们应当严格遵守照明配电箱国家标准的要求,确保照明配电箱的设计、安装和使用符合国家标准的要求,提高照明配电箱的质量和安全性能。
同时,我们也应当关注照明配电箱国家标准的更新和变化,及时了解最新的标准要求,不断提高自身的技术水平和标准意识,为保障建筑物用电安全和正常运行做出应有的贡献。
综上所述,照明配电箱国家标准的制定和实施对于提高照明配电箱的质量和安全性具有重要意义,同时也对保障建筑物用电安全和正常运行起到了重要的作用。
我们应当严格遵守国家标准的要求,不断提高自身的技术水平和标准意识,共同为照明配电箱行业的健康发展和建筑物用电安全和正常运行做出努力。

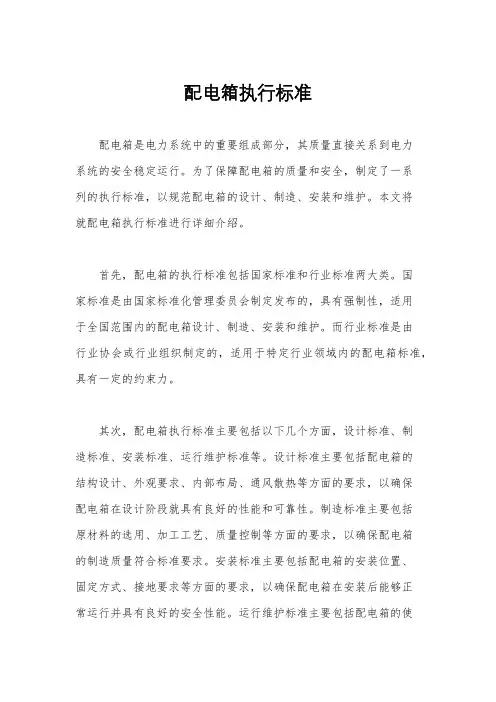

配电箱执行标准
配电箱执行标准配电箱是电力系统中的重要组成部分,其质量直接关系到电力系统的安全稳定运行。
为了保障配电箱的质量和安全,制定了一系列的执行标准,以规范配电箱的设计、制造、安装和维护。
本文将就配电箱执行标准进行详细介绍。
首先,配电箱的执行标准包括国家标准和行业标准两大类。
国家标准是由国家标准化管理委员会制定发布的,具有强制性,适用于全国范围内的配电箱设计、制造、安装和维护。
而行业标准是由行业协会或行业组织制定的,适用于特定行业领域内的配电箱标准,具有一定的约束力。
其次,配电箱执行标准主要包括以下几个方面,设计标准、制造标准、安装标准、运行维护标准等。
设计标准主要包括配电箱的结构设计、外观要求、内部布局、通风散热等方面的要求,以确保配电箱在设计阶段就具有良好的性能和可靠性。
制造标准主要包括原材料的选用、加工工艺、质量控制等方面的要求,以确保配电箱的制造质量符合标准要求。
安装标准主要包括配电箱的安装位置、固定方式、接地要求等方面的要求,以确保配电箱在安装后能够正常运行并具有良好的安全性能。
运行维护标准主要包括配电箱的使用管理、定期检查、故障处理等方面的要求,以确保配电箱在运行过程中能够保持良好的状态。
再次,配电箱执行标准的制定和执行对于保障电力系统的安全稳定运行具有重要意义。
在实际应用中,配电箱的质量和安全问题往往直接关系到用户的生命财产安全,因此必须严格执行配电箱的执行标准,确保配电箱的质量和安全性能符合要求。
同时,配电箱的制造企业和安装维护单位也要严格按照执行标准进行生产和施工,并加强对配电箱的质量和安全性能的监督检查,确保配电箱的质量和安全性能符合标准要求。
最后,配电箱执行标准的完善和执行需要全社会的共同努力。
各级政府部门要加强对配电箱执行标准的宣传和推广,引导用户和生产企业自觉执行标准,提高全社会对配电箱质量和安全的重视程度。
同时,配电箱生产企业和安装维护单位也要加强对员工的培训和教育,提高员工的专业素质和技能水平,确保配电箱的质量和安全性能符合标准要求。
配电箱技术性能与国家规范和标准
技术性能及国家规范和标准:1、 GB50254-1996 《电气装置安装工程低压电器施工及验收规范》2、 GB2682-1981《电工成套装置中指示灯和按钮颜色》3、GB2681-1981《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级( IP 代码)》 5、GB7251-1987《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》 8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1《成套低压开关设备和控制设备》11、 IEC364《建筑物电气装置》12、IEC439-3《对非专业人员使用的低压开关设备和控制设备》13、 JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。
15、配电箱(柜)系统图的相关参数要求。
1、一般要求:1.1 、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准(国家标准GB7251、行业标准、企业标准),并根据所依据的标准提供相应的国标、行标或企标(企业标准应高于国标或行标)。
1.2 、所有的电气元件及技术参数必须符合设计要求,如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
(洽商)否则由此产生的损失由供货单位负责。
1.3 、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品,完后通知建设单位、监理、施工单位有关人员验收通过后,方可全面生产。
2、箱(柜)体部分:2.1 配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用 2.0mm厚冷轧板制作,照明配电箱及控制箱大于等于 600mm 的用2.0mm厚冷轧钢板、小于 600mm的用 1.5mm厚冷轧钢板制做。

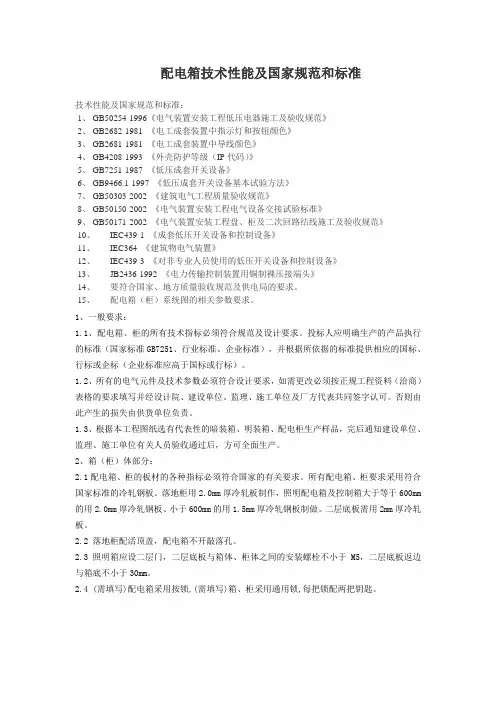

配电箱技术性能及国家规范和标准[1]
配电箱技术性能及国家规范和标准技术性能及国家规范和标准:1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级(IP代码)》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。
15、配电箱(柜)系统图的相关参数要求。
1、一般要求:1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准(国家标准GB7251、行业标准、企业标准),并根据所依据的标准提供相应的国标、行标或企标(企业标准应高于国标或行标)。
1.2、所有的电气元件及技术参数必须符合设计要求,如需更改必须按正规工程资料(洽商)表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品,完后通知建设单位、监理、施工单位有关人员验收通过后,方可全面生产。
2、箱(柜)体部分:2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作,照明配电箱及控制箱大于等于600mm 的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。

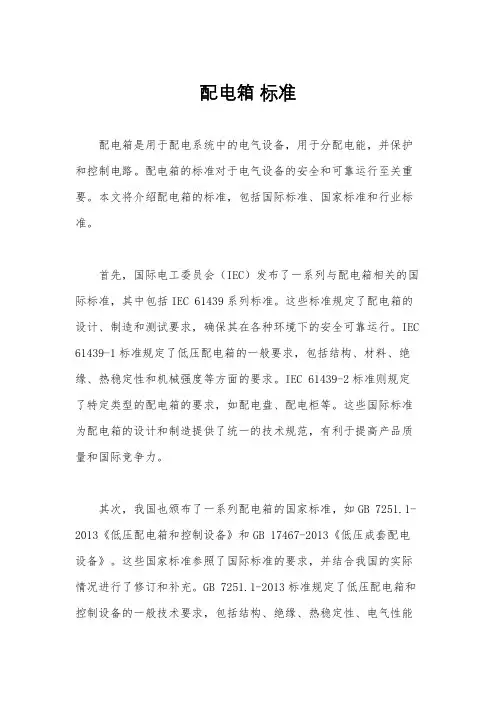

配电箱 标准
配电箱标准配电箱是用于配电系统中的电气设备,用于分配电能,并保护和控制电路。
配电箱的标准对于电气设备的安全和可靠运行至关重要。
本文将介绍配电箱的标准,包括国际标准、国家标准和行业标准。
首先,国际电工委员会(IEC)发布了一系列与配电箱相关的国际标准,其中包括IEC 61439系列标准。
这些标准规定了配电箱的设计、制造和测试要求,确保其在各种环境下的安全可靠运行。
IEC 61439-1标准规定了低压配电箱的一般要求,包括结构、材料、绝缘、热稳定性和机械强度等方面的要求。
IEC 61439-2标准则规定了特定类型的配电箱的要求,如配电盘、配电柜等。
这些国际标准为配电箱的设计和制造提供了统一的技术规范,有利于提高产品质量和国际竞争力。
其次,我国也颁布了一系列配电箱的国家标准,如GB 7251.1-2013《低压配电箱和控制设备》和GB 17467-2013《低压成套配电设备》。
这些国家标准参照了国际标准的要求,并结合我国的实际情况进行了修订和补充。
GB 7251.1-2013标准规定了低压配电箱和控制设备的一般技术要求,包括结构、绝缘、热稳定性、电气性能和环境适应能力等方面的要求。
GB 17467-2013标准则规定了低压成套配电设备的技术要求和试验方法,包括成套设备的结构、性能、试验和质量检验等方面的内容。
这些国家标准的实施对于规范我国配电箱的生产和应用具有重要意义。
此外,行业标准也对配电箱的设计和制造提出了具体要求。
不同行业的配电箱可能有不同的特殊要求,如防爆配电箱、防腐配电箱等。
这些行业标准通常由行业协会或企业制定,旨在满足特定行业的需求并确保设备的安全可靠运行。
综上所述,配电箱的标准对于保障电气设备的安全和可靠运行具有重要意义。
国际标准、国家标准和行业标准共同构成了配电箱标准体系,为配电箱的设计、制造和应用提供了统一的技术规范。
各相关方应严格遵守这些标准要求,确保配电箱的质量和性能达到标准规定的要求,从而保障电气设备的安全运行,促进电气行业的健康发展。
配电箱技术性能及国家规范及标准.docx
技术性能及国家规范和标准:1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981《电工成套装置中指示灯和按钮颜色》3、GB2681-1981《电工成套装置中导线颜色》4、GB4208-1993《外壳防护等级( IP 代码)》5、GB7251-1987《低压成套开关设备》6、GB9466.1-1997《低压成套开关设备基本试验方法》7、GB50303-2002《建筑电气工程质量验收规范》 8、GB50150-2002《电气装置安装工程电气设备交接试验标准》 9、GB50171-2002《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1《成套低压开关设备和控制设备》11、IEC364《建筑物电气装置》 12、IEC439-3《对非专业人员使用的低压开关设备和控制设备》 13、JB2436-1992《电力传输控制装置用铜制裸压接端头》 14、要符合国家、地方质量验收规范及供电局的要求。
15、配电箱(柜)系统图的相关参数要求。
1、一般要求:1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准(国家标准 GB7251、行业标准、企业标准),并根据所依据的标准提供相应的国标、行标或企标(企业标准应高于国标或行标)。
1.2、所有的电气元件及技术参数必须符合设计要求,如需更改必须按正规工程资料(洽商)表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品,完后通知建设单位、监理、施工单位有关人员验收通过后,方可全面生产。
2、箱(柜)体部分:2.1 配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用 2.0mm 厚冷轧板制作,照明配电箱及控制箱大于等于 600mm 的用 2.0mm 厚冷轧钢板、小于 600mm 的用1.5mm 厚冷轧钢板制做。
配电箱3c标准
配电箱3C标准详解一、引言配电箱作为电力系统的重要组成部分,其安全性能直接关系到整个电力系统的稳定运行。
为了提高配电箱的安全性能,我国实施了配电箱的3C认证制度。
本文将详细介绍配电箱的3C标准及其相关要求。
二、配电箱3C标准的定义和意义配电箱3C标准是指配电箱产品必须符合国家强制性产品认证制度的要求,通过3C认证并获得3C认证证书后,方可生产、销售、进口和在经营性活动中使用。
这一标准的实施,旨在保障电力系统的安全稳定运行,防止因配电箱质量问题引发的安全事故。
三、配电箱3C标准的主要内容1. 产品安全要求:配电箱产品必须符合国家相关安全标准,如电气间隙、爬电距离、绝缘电阻、介电强度等要求,以确保产品在正常使用或发生异常情况时,不会对人身和财产造成危害。
2. 电磁兼容性要求:配电箱产品应具有良好的电磁兼容性,能够抵抗外部电磁干扰,同时不对其他设备产生干扰,以保证电力系统的稳定运行。
3. 结构与标识要求:配电箱产品的结构应合理,便于安装、操作和维护;同时,产品上应清晰标注生产厂家、型号、规格、3C认证标志等信息,方便用户识别和管理。
四、配电箱3C标准的实施与监督1. 生产企业的责任:生产企业应严格按照3C标准的要求进行产品设计、生产和质量控制,确保产品符合认证要求。
同时,企业还应建立完善的质量保证体系,持续改进产品质量和服务水平。
2. 认证机构的职责:认证机构应对申请3C认证的配电箱产品进行严格的测试和评估,确保产品符合3C标准的要求。
对于通过认证的产品,认证机构应颁发3C认证证书,并对获证企业进行定期的监督检查,以确保产品质量的持续稳定。
3. 监管部门的职责:监管部门应加强对配电箱3C认证制度的宣传和推广,提高社会各界对3C认证的认识和重视程度。
同时,监管部门还应加大对违法生产、销售假冒伪劣配电箱产品的打击力度,维护市场秩序和消费者权益。
五、总结与展望配电箱3C标准的实施对于提高配电箱产品的安全性能和电力系统的稳定运行具有重要意义。
配电箱施工国家规范和标准
配电箱技术性能及国家规范和标准技术性^及国家腕和标在b GB50254-1996《电气装置安■装工程低压电器施工^验收规范》2、GB26824981《电工^套装置申挹示灯和按钮颜色》3. GB2681-1981《电工成套装置中导线颜色》斗 GB4208-1993 &卜壳防护導级(1P代码》去GB725M987《低压成套开关设备》6. GB94&6.1-1初《低压成喬开关设备基本试验方袪》二GB50303-2002 筑电气工程质量脸收规范> & GB50150-2002《电气裝置安装工程电气设备交接试验标准》9、GB50171-2002《电气装置安装工程盘、柜及二次回路^线施工及验收规范>10.IEC439-1《成套低压开关设备和控制设备》IL IEC364《建筑物电曝萱》12、IEC439-3紂非专业人员使用的低压开关设备和控制设备》经JB2436-1992《电力传输控制装置用铜制裸压搖端头》4要符台国家、地方质量验收航及供电局的要求。
15.配电箱(柜)系纟充图的相关参数要求。
K 一般要求:1-1.配电箱=柜的所有技术挹标必须符合验及设计要轧投标人应明确拄产的产品执行的标准(国家标准GB7251.行业标忍企业标准),并根据所依据的标准提供相应的国标行标我企标〔企业标准应高于国标或行标)。
L2.所有的电气元件及技术参数必须符合设计要轧如需更改必须按正规工程资料(洽商1 表幣的要求填写并纟鞭廿院建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的狈失由供货単位员显1.3、根据本工程图纸选有代表性的暗裝箱,明装箱、配电柜生产样品,完后通^建设单配监理*施工单位有关人员验收通过后•方可全面生产*2.箱(柜)体部尔2.1配电箱柜的板材的各神扌旨标必须时台国家的有关要求。
所有配电箱、柜要求采用符合国家标淮的冷轧钢说落地f巨用2.血厚冷轧檢制作,照明配电箱及控制箱大于等于60(te 的用£ Cto 厚冷轧钢际小于&00mm的用1. 厚怜车L钢板制做& 一层底板■需用厚冷孔权2.2落地^3己活顶盖,配电箱不开磁兀2・3照明箱应设二层门•二层底檢与箱体、柜体之间的安装螺栓不小于血二层底根返边与箱底不小于3血°2.4 (需填写)配电箱采用按锁,〔需填写)箱、即酥用通用锁,每把锁酉己两把钿匙。
配电箱技术要求
第三章配电箱技术要求一、规范、行业标准《民用建筑电气设计规范》JGJ 16-2008《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-2011《通用用电设备配电设计规范》GB50055-2011《建筑设计防火规范》GB50016-2014《低压成套开关设备》GB7251《低压断路器》GB1284《低压熔断器一般要求》GB2JB4011《低压电器基本标准》GB4025《控制电路电器和开关元件一般要求》JB4013.1《低压电器基本试验方法》GB998《低压电器外壳防护等级》GB/T 4942.2《面板、架和柜的基本尺寸》GB/T 3047.1《电工成套装置中的导线颜色》GB/T 2681《电工成套装置中的指示灯和按钮的颜色》GB/T 2682《电磁兼容试验和测量技术》GB/T 17626《自动转换开关电器》GB/T14048.11《电工电子产品基本环境试验规程》《低压成套开关设备和控制设备》GB7251.3《开关及控制装置附件》IEC60439-1《低压开关设备和控制设备、多功能开关、自动转换开关电器》IEC60947-1 《多功能设备—自动转换开关设备》IEC60947-6-1《对非专业人员使用的低压开关设备和控制要求》IEC439-3《电气装置安装工程低压电器施工及验收规范》GB50254《低压成套开关设备基本试验方法》GB/T 10233《建筑电气工程质量验收规范》GB50303《电气装置安装工程电气设备交接试验标准》GB50150《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171《成套低压开关设备和控制设备》GB7251《建筑物电气装置》GB1689521《电工成套装置中导线颜色》GB2681-1981《电工成套装置中指示灯和按钮颜色》GB2682-1981二、配电箱(柜)体基本要求1、本次招标所列配电箱(柜)及其配套部件,所有配电箱(柜)必须满足现行的国家和行业规范、标准以及设计、地区的技术标准的要求。
配电箱技术性能及国家规范和标准
技术性能及国家规范和标准:1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级(IP代码)》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。
15、配电箱(柜)系统图的相关参数要求。
1、一般要求:1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准(国家标准GB7251、行业标准、企业标准),并根据所依据的标准提供相应的国标、行标或企标(企业标准应高于国标或行标)。
1.2、所有的电气元件及技术参数必须符合设计要求,如需更改必须按正规工程资料(洽商)表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品,完后通知建设单位、监理、施工单位有关人员验收通过后,方可全面生产。
2、箱(柜)体部分:2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作,照明配电箱及控制箱大于等于600mm 的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。
三级配电箱标准
三级配电箱标准
根据国家标准以及电力行业规范,三级配电箱应符合以下
标准:
1. 外观标准:配电箱外观应整洁、无损坏,并具备良好的
防水、防尘性能。
2. 安全标准:配电箱应具备电气绝缘性能,内部电气设备
与外部环境应具备良好的隔离能力。
同时,配电箱应具备
过载保护、短路保护、漏电保护等安全功能。
3. 材料标准:配电箱应采用具备良好绝缘性能的耐火材料,以确保电气设备运行时的安全性。
4. 尺寸标准:三级配电箱的尺寸通常根据需要而定,但一
般应满足一定的安全操作空间,以方便设备的安装和维护。
5. 接地标准:配电箱必须具备良好的接地功能,以确保人
身安全和电气设备的正常运行。
6. 标志标准:配电箱上应有清晰的标识和标志,指示配电箱的用途、额定电压、额定电流等信息。
需要注意的是,不同地区和不同应用场景可能会有一些特殊需求,因此在选择和设计三级配电箱时,还应考虑到相关的地方性标准和行业规范。
此外,为了确保设备的可靠性和安全性,在选择和使用配电箱时应尽量遵循相关专业建议和规定。
配电箱标准
配电箱标准【导读】有电的地方就有配电箱,这是一个不争的事实。
配电箱已经成为我们生活中不容忽视的一个供电设备,在生产、安装和使用过程中都需要按照一定的标准来操作,方能保证其正常运行。
但有的人会说,配电箱标准都比较死板,为什么我们还要去遵循呢?为了清楚这个问题的答案,我们不妨一起去看看配电箱的标准及其他的注意事项。
其实,光说配电箱标准,还不足以将和配电箱相关的标准说清楚。
所以,我们会将其分为生产、安装以及使用这3个方面的标准,这几个标准详情如下:1、配电箱生产标准生产配电箱所用到的技术参数和电气元器件应该符合3大标准(国家标准GB7251、行业标准、企业标准,企业标准应该高于国标或行标)方可进行生产。
如果需要对原有设计要求进行更改,需要严格按照正规程序来申请,否则产生的损失将由供货单位负责。
选择具有代表性的样品生产后,需要将样品通知相关部门验收通过后才能开始全面生产。
2、配电箱安装标准按照配电箱设计图纸进行安装,安装方法考虑箱体型号和装修要求,安装高度在距离地面1.5m的位置比较合适;所有的元器件安装都要符合规定,尤其不能将零线、火线以及地线接错;不能将箱体安装在潮湿、有蒸汽或腐蚀性强的地带;安装后要检测平整度、牢固度,从在使用前做好测试。
3、配电箱使用标准首次开启配电箱应该按照正确的送电顺序(总配电箱--分配电箱--开关箱)进行操作,关闭配电箱则按照相反的顺序进行操作;平时多注意对箱体的保养,比如注意防雨、防尘,不在箱体周围堆放妨碍操作或维修的物体,应该操持箱体周围能够让两个人同时工作的空间;定期对箱体和元器件进行检查和维修,维修时需要请专业人士来操作,不应该随意开启配电箱。
配电箱等级划分供电设备是有等级之分的,一般配电箱属于供电设备中最末级的设施。
而配电箱本身也通常被分为3个级别,具体情况如下:一级配电箱这一级别的配电箱通常用于施工用,比如建筑工地的施工现场。
由于这种供电设备比较特殊,所以需要符合建设部门有关施工用电规范标准。
配电箱技术指标规范及要求
配电箱技术指标规范及要求1.一般要求:所有的配电箱(柜)必须符合规范和设计要求的技术指标。
生产人员应该明确生产产品所执行的标准,包括国家标准GB7251、行业标准和企业标准,并根据相应标准提供国标、行标或企标(企业标准应高于国标或行标)。
所有电气元件和技术参数必须符合设计要求。
如果需要更改,必须按照正规工程资料表格的要求填写,并由设计院、建设单位、监理、施工单位和厂方代表共同签字认可。
否则,由此产生的损失将由供货单位负责。
根据本工程图纸选出代表性的暗装箱、明装箱和配电柜生产样品后,通知建设单位、监理、施工单位有关人员验收通过后,方可全面生产。
2.箱(柜)体部分:配电箱(柜)的板材各项指标必须符合国家的相关要求。
所有配电箱(柜)要求采用符合国家标准的冷轧钢板。
落地柜采用2.0mm厚冷轧板制作,照明配电箱及控制箱大于等于1200mm的采用2.0mm厚冷轧钢板,小于1000mm的采用1.5mm厚冷轧钢板制作。
二层底板需用2mm厚冷轧板。
落地柜配活顶盖,配电箱开敲落孔。
配电箱(柜)要求二层门,二层底板与箱体(柜)体之间的安装螺栓不小于M5,二层底板返边与箱底不小于20mm。
PZ30箱配电箱采用按锁,非标箱(柜)采用通用锁,每把锁配两把钥匙。
配电箱(柜)的金属部分,包括电器的安装板、支架和电器金属外壳等,均需良好接地。
配电箱(柜)的门、敷板等处装设电器,并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
暗装箱箱体板厚低于3mm的,在箱体左侧背后附一根通长40×4镀锌扁钢,两端各长出箱体15cm。
箱体板厚大于3mm的,在箱体左侧背后上、下两端各焊(镀锌扁钢与箱体焊接时的焊接长度要符合规范要求)一根40×4镀锌扁钢,超出箱体15cm。
暗装箱左、右两侧的中间上下各敷设一根L40×4×50角钢(已备安装时固定箱体使用)。
配电箱体(柜)体型号、材质、颜色由建设单位确定。
配电箱的国家标准是什么
配电箱的国家标准是什么配电箱这种东西大家肯定都知道,但是非专业人士在平时的日常生活中是不怎么会接触配电箱的,因为配电箱中的电路复杂多变,一不小心就容易造成短路。

且高压电源也容易造成漏电触电等危险事故。
但是关于配电箱我们还是要了解一些基础知识以备不时之需的。
那么我们应该了解的关于配电箱的基础知识有哪些呢?配电箱的国家标准是什么1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准(国家标准GB7251、行业标准、企业标准),并根据所依据的标准提供相应的国标、行标或企标(企业标准应高于国标或行标)。
2、所有的电气元件及技术参数必须符合设计要求,如需更改必须按正规工程资料(洽商)表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品,完后通知建设单位、监理、施工单位有关人员验收通过后,方可全面生产。
4、配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作,照明配电箱及控制箱大于等于600mm 的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
5、落地柜配活顶盖,配电箱不开敲落孔。
6、照明箱应设二层门,二层底板与箱体、柜体之间的安装螺栓不小于M5,二层底板返边与箱底不小于30mm。
7、需填写配电箱采用按锁,需填写箱、柜采用通用锁,每把锁配两把钥匙。
8、配电箱、柜的金属部分:包括电器的安装板、支架和电器金属外壳等均良好接地,配电箱、柜的门、敷板等处装设电器,并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
专业人士操控配电箱若不谨慎也很容易出现安全事故,非专业人士遇到危险的可能性就更大了。
所以小编在这边提醒大家,如果没有一定的专业知识一定不能随意操作配电箱。
ip65配电箱标准
ip65配电箱标准IP65是一种国际标准,用于评估电气设备外壳的防护等级。
IP 代表“国际防护等级(Ingress Protection)”,后面的数字表示防护等级的具体等级。
其中,6代表防尘级别为最高级别,5代表防水级别为中等级别。
IP65配电箱是指具备IP65防护等级的配电箱,它是一种具有良好密封性的箱体,可用于室内和室外环境,能够有效保护内部电气元件免受固体物体和液体的侵入。
根据相关标准和规范,IP65配电箱的设计和制造需要满足以下要求:1. 外壳材料:- 配电箱的外壳材料通常采用高强度的金属材料,如冷轧钢板、不锈钢等。
这些材料具有良好的抗耐年久性和防护性能。
2. 密封性能:- 配电箱的外壳和门必须具备良好的密封性能,以确保电气元件不受尘埃、水分或其他固体物体的侵入。
密封件通常采用阻燃,耐油、耐酸碱的橡胶或硅胶等材料制成。
3. 进出线孔:- 配电箱必须设计有符合封闭性要求的进出线孔。
这些孔需要经过严密设计和防水加工,以防止外部水分和固体物质进入配电箱内部。
4. 机械强度:- 配电箱的机械强度需要符合相关标准,以保证在外部冲击、震动等力的作用下,配电箱能够保持完好无损。
5. 电源插座和电缆插座的密封性:- 配电箱上的电源插座和电缆插座必须符合相关标准,能够提供良好的密封性能,以防止水分、灰尘、油污等物体侵入。
6. 防护装置:- 配电箱应配备相应的防护装置,如漏电保护器、过载保护器等。
这些装置能够保护人员和电气设备的安全。
7. 标志:- 配电箱上必须清晰标注IP65防护等级以及相关认证标志,以提供准确的防护等级信息。
值得注意的是,由于不同国家和地区可能有不同的标准和规范,以上内容仅为IP65配电箱的一般参考内容。
在具体的实施过程中,应根据当地的行业标准和法规进行设计和制造,以确保配电箱的安全性和合规性。
二、三级配电箱依据标准
二、三级配电箱依据标准
二、三级配电箱的标准主要包括国家标准、行业标准以及企业标准。
1. 国家标准:国家标准是由国家相关部门制定和发布的,用于指导和规范相关产品和工程的设计、制造、施工等方面的要求。
在中国,相关的国家标准包括《低压成套开关设备和控制设备》GB7251.1-2013、《低压配电箱》GB7251.3-2014等。
2. 行业标准:行业标准是由相关行业协会、研究院所等组织制定的,通常针对特定行业的需求和特点制定相应的技术指标和规范。
例如,在建筑行业中,可以参考中国建筑标准设计研究院发布的《建筑电气工程可行性研究与设计标准》等。
3. 企业标准:企业标准是由企业自行制定的,通常是为了满足自身产品设计和生产的需要,具体要求和规范可能与国家标准有所差异。
例如,一些电力设备制造企业可能会制定自己的标准来指导生产过程和产品质量。
在选择和应用二、三级配电箱时,需要按照相应的标准进行设计、选型和安装,以确保其符合相关的技术要求和安全规范。
配电箱技术性能及国家规范和标准53208
技术性能及国家规范和标准:1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》 3、GB2681-1981 《电工成套装置中导线颜色》 4、GB4208-1993 《外壳防护等级(IP代码)》 5、GB7251-1987 《低压成套开关设备》 6、《低压成套开关设备基本试验方法》 7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》 9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 10、IEC439-1 《成套低压开关设备和控制设备》 11、IEC364 《建筑物电气装置》 12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》 13、JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。
15、配电箱(柜)系统图的相关参数要求。
1、一般要求:、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准(国家标准GB7251、行业标准、企业标准),并根据所依据的标准提供相应的国标、行标或企标(企业标准应高于国标或行标)。
、所有的电气元件及技术参数必须符合设计要求,如需更改必须按正规工程资料(洽商)表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品,完后通知建设单位、监理、施工单位有关人员验收通过后,方可全面生产。
2、箱(柜)体部分:配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作,照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。
配电箱行业标准
配电箱、柜的所有技术指标,规范及设计要求...... 1、一般要求: 1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准(国家标准GB7251、行业标准、企业标准),并根据所依据的标准提供相应的国标、行标或企标(企业标准应高于国标或行标)。
1.2、所有的电气元件及技术参数必须符合设计要求,如需更改必须按正规工程资料(洽商)表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品,完后通知建设单位、监理、施工单位有关人员验收通过后,方可全面生产。
2、箱(柜)体部分: 2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作,照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
2.2 落地柜配活顶盖,配电箱不开敲落孔。
2.3 照明箱应设二层门,二层底板与箱体、柜体之间的安装螺栓不小于M5,二层底板返边与箱底不小于30mm。
2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。
2.5配电箱、柜的金属部分:包括电器的安装板、支架和电器金属外壳等均良好接地,配电箱、柜的门、敷板等处装设电器,并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢,两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊(镀锌扁钢与箱体焊接时的焊接长度要符合规范要求)一根--40×4镀锌扁钢,超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢(已备安装时固定箱体使用)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
×4镀锌扁钢,两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊(镀锌扁钢与箱体焊接时的焊接长度要符合规范要求)一根--40×4镀锌扁钢,超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢(已备安装时固定箱体使用)。
、配电箱体、柜体型号、材质、颜色由建设单位确定(并有文字签字记录)。
、所有配电柜均须配10#基础槽钢,基础槽钢的外径与配电柜下口外径一致(多台柜并列时10#基础槽钢应为一整体)。
、两台或两台以上的配电箱、柜相邻敷设时,箱、柜的高度、厚度应一致。
厂方不清楚的可与施工方联系落实。
(见附表)动力照明配电箱内,地排、零排、必须有预留压线位置,接地螺栓,不小于M10,镀锌螺栓,接地点必须在箱体内左下角。
3、元件部分:所有塑壳断路器、空开选用(需填写)公司产品,双电源断路器选用(需填写)产品,厂家提供与之配套的电缆接线端子。
如进、出线缆大,而塑壳断路器、空开端子小,应设母排将端子外引。
配电箱、柜内的电器、仪表等需进行检测及电气耐压、耐流实验,如设计图纸中设计的电表由供电部门安装,配电箱柜应留有装表计量的位置,中标后不调价(不含表)。
其它元件、附件及材料均需选用符合国家或行业现行技术标准。
提供所有元件、导线的合格证及中文说明书(实行强制认证的提供CCC认证证书及CCC试验报告)。
进口产品提供商检证明。
配电箱、柜内的空开、指示灯、按钮、旋转开头等操作及控制和指示元器件下方必须有固定牢固的标签框和机打标签。
电气元件、规格型号见系统图(请注意楼宇自控、消防、通风器、夜景照明、污水泵和设计总说明要求等各种控制要求),各元器件规格、型号、控制不清楚的请与设计联系。
4、组装配线配电箱,柜上的电器,仪表应符合电器、仪表排列间距要求。
全部紧固件均采用镀锌件。
二次配线均采用黑色线,加套管编序,线径按厂家标准。
分层配电箱接线应考虑干线进出。
开关接线端子应与导线截面匹配。
配电箱、柜装有计量仪表的导线;如多芯铜线须采用套管或线鼻压接,并做好搪锡。
电器安装后的配线须排列整齐,用尼龙带绑扎成束或敷于专用线槽内,并卡固在板后或柜内安装架处,配线应留适当长度。
配电箱、柜所装的各种开关、继电器,当处于断开状态时,可动部分不宜带电;垂直安装时上端接电源,下端接负荷,水平安装时,左端接电源,右端接负荷。
(指面对配电装置)配电箱、柜电源指示等,应接在总电源开关前侧。
配电箱、柜内的配线须按设计图纸相序分色。
配电箱、柜内的电源母线,应有颜色分相标志。
相序标色L1 黄L2 绿L3 红N 淡兰PE 黄/绿所有铜母线连接处做搪锡处理,裸露部分均喷黑漆,贴色标。
配线整齐、清晰,导线绝缘良好。
导线穿过铁制安装孔、面板时要加装橡皮或塑料护套。
配电箱、柜内的N线、PE线必须设汇流排,汇流排的大小必须符合有关规范要求,导线不得盘成弹簧状。
PE线用BVR线,线径选择按GB 50303-2002 ,P20,表6.1.2。
配电箱、柜应考虑氧化镁等电缆的安装空间。
箱体二层
板与箱体之间及二层板与箱体四周根据图纸进出线的规格及导线多少留出足够的配线空间。
配电箱、柜的箱体、二层板、面板均须有明显而不易脱落的与图纸相符的设计编号(箱体、二层板用钢字打出箱、柜编号),暗装配电箱箱体应有上或下的方向标识。
凡是两根以上电缆(包括有∏接的电缆)进一个开关的配电箱总开关上端须要设过度处理装置,过度处理装置的规格必须与系统图中电缆规格相匹配。
配电箱、柜内的PE线不得串接,与活动部件连接的PE线必须采用铜质涮锡软编织线穿透明塑料管,同一接地端子最多只能压一根PE线,PE线截面应符合施工规范要求。
消防设备的配电箱、柜及配电回路,必须有红色明显标识。
不等截面的两根导线严禁压在一个端子上。
等截面的导线(6平方毫米以下)一个端子上最多只能压两根。
配电柜为靠墙安装(需填写)前开门,暗装箱为前配线,明装箱为后配线。
5、图纸、资料及进场验收生产厂家必须达到设计意图,不能随意改变设计要求,满足设备功能。
保证产品质量。
生产厂家需提供控制箱、柜元件排列图、原理图、接线图、箱门贴图等相关资料,箱门贴图需与箱、柜内标识对应。
(需填写)复杂的控制设备需提供操作规程或说明文件。
配电箱、柜内的系统图必须采用塑封,注明各支路所控制的主要区域的名称(图纸如不清楚请与建设单位联系)。
并制作插入图纸框,所有系统图均须出电子版,电子版在箱、柜交付前10天送到工地,否则箱、柜到场不予接收。
箱、柜编号、数量等以图纸和设计修改通知单为准。
配电箱、柜统计表仅供参考。
主要元器件的质量证明文件、产品说明及主要参数,随配电箱、柜的质量证明文件一起送到工地。
外国进口的元器件必须有合格证和中文使用说明书。
暗装箱箱体签订合同后(需填写)日内送到现场。
如设计单位、建设单位、监理单位对产品材质及质量有异议,产品将送有关部门检测,费用由厂方负责。
设备进场资料要求:产品的合格证及检验报告应齐全有效,设备初次进场时应附有生产厂家的营业执照等资质证明文件并加盖有生产厂家的公章,材料进场时的日期应在资质文件的有效日期内。
如不是原件,还需要在资质文件空白处注明“原件存放处:XXX公司;抄件人:XXX;抄件日期:X年X月X日。
”的字样。
如是经销商供货,还应加盖经销商的公章。
对应每批每种规格的产品应有相应的合格证及检验报告,产品检验报告应为政府法定检测部门的检验报告。
合格证及检验报告均要求为原件,并有生产厂家的公章。
以上所有资料一式五份,且均必须在有效期内。
资料内的字迹及公章清晰,容易辨识。
设备到现场后施工方只检查外观,其它功能待通电调试时验收。
生产厂家必须达到设计意图,不能随意改变设计要求,满足设备功能。
保证产品质量。
生产厂家需主动、积极配合施工方对设备进行调试、运行并做好售后服务工作。
6、其它事项:未尽事宜,按相关行业、国家标准执行。
贵公司应保证所提供的配电箱及相关附件顺利通过建设单位,设计单位,监理单位、质检站等单位验收。
施工方提前五天电话通知厂方(业务员)送
货明细,货送到现场指定地点。
所送产品必须有效资料齐全(检验报告、合格证、CCC认证等)。
随配电箱、柜附带(需填写)米橡胶护口。
防雷测试点箱(暗装)内设--40×4镀锌扁钢,长10cm并配Φ10镀锌螺杆(螺母、平光垫、弹簧垫),扁钢在箱外留出15cm,箱门外做黑色接地标识。
鉴于建筑物内系统众多,控制复杂,设备安装期间供货厂家应安排专业技术人员进驻现场协助安装调试,费用由供货厂家承担。
设备进场、安装、使用过程中如确因产品质量问题造成损失,其直接、间接损失经确认后,均应由供货厂家承担。
若有变更另行洽商。
