高三《机械制图》月考四

合集下载

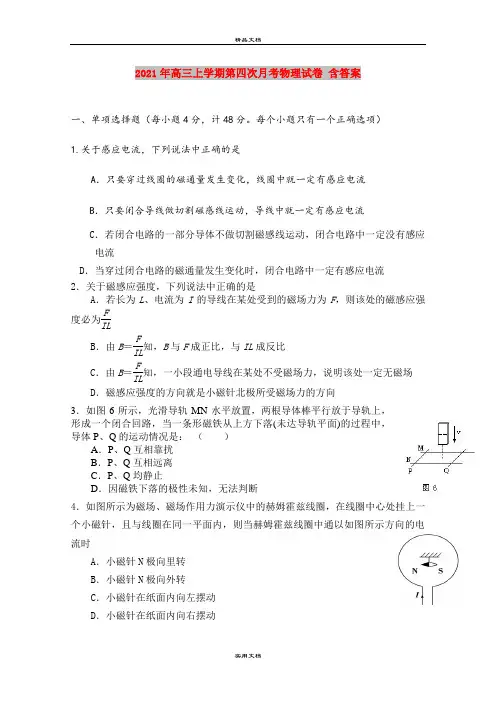

2021年高三上学期第四次月考物理试卷含答案

2021年高三上学期第四次月考物理试卷含答案一、单项选择题（每小题4分，计48分。

每个小题只有一个正确选项）1.关于感应电流，下列说法中正确的是A．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流B．只要闭合导线做切割磁感线运动，导线中就一定有感应电流C．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中一定没有感应电流D．当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流2．关于磁感应强度，下列说法中正确的是A．若长为L、电流为I的导线在某处受到的磁场力为F，则该处的磁感应强度必为FILB．由B＝FIL知，B与F成正比，与IL成反比C．由B＝FIL知，一小段通电导线在某处不受磁场力，说明该处一定无磁场D．磁感应强度的方向就是小磁针北极所受磁场力的方向3．如图6所示，光滑导轨MN水平放置，两根导体棒平行放于导轨上，形成一个闭合回路，当一条形磁铁从上方下落(未达导轨平面)的过程中，导体P、Q的运动情况是：（）A．P、Q互相靠扰B．P、Q互相远离C．P、Q均静止D．因磁铁下落的极性未知，无法判断4．如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈，在线圈中心处挂上一个小磁针，且与线圈在同一平面内，则当赫姆霍兹线圈中通以如图所示方向的电流时A．小磁针N极向里转B．小磁针N极向外转C．小磁针在纸面内向左摆动D．小磁针在纸面内向右摆动5．如图，MN为铝质薄平板，铝板上方和下方分别有垂直于图平面的匀强磁场（未画出）。

一带电粒子从紧贴铝板上表面的P点垂直于铝板向上射出，从Q点穿越铝板后到达PQ的中点O。

已知粒子穿越铝板时，其动能损失一半，速度方向和电荷量不变。

不计重力。

铝板上方和下方的磁感应强度大小之比为A．2 B． C．1 D．6．如图所示，正方形区域abcd中充满匀强磁场，磁场方向垂直纸面向里．一个氢核从ad边的中点m沿着既垂直于ad边又垂直于磁场的方向，以一定速度射入磁场，正好从ab边中点n射出磁场．若将磁场的磁感应强度变为原来的2倍，其他条件不变，则这个氢核射出磁场的位置是A．在b、n之间某点 B．在n、a之间某点C．a点 D．在a、m之间某点7.一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A 表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则A.E=B1vb，且A点电势低于B点电势B.E=B1vb，且A点电势高于B点电势C.E=B2vb，且A点电势低于B点电势D.E=B2vb，且A点电势高于B点电势8．如图，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方水平从左到右快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D．F N先大于mg后小于mg，运动趋势向右9.如图所示，在匀强磁场中有一个用比较软的金属导线制成的闭合圆环．在此圆环的形状由圆形变成正方形的过程中()A．环中有感应电流，方向a→d→c→bB．环中有感应电流，方向a→b→c→dC．环中无感应电流D．条件不够，无法确定10.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a 、b 两点间电势差绝对值最大的是11、如图1电路中，p 、Q 两灯相同，L 的电阻不计，则 [ ] A ．S 断开瞬间，P 立即熄灭，Q 过一会才熄灭 B ．S 接通瞬间，P 、Q 同时达正常发光 C ．S 断开瞬间，通过P 的电流从右向左 D ．S 断开瞬间，通过Q 的电流与原来方向相反12．如图所示的电路中，S 闭合时流过电感线圈的电流为2 A ，流过灯泡的电流是1 A ，将S 突然断开，则S 断开前后，能正确反映流过灯泡的电流I 随时间t 变化关系的图象是图中的（）二、填空题（每空2分，共20分）13．将矩形线圈垂直于磁场方向放在匀强磁场中，如图21所示。

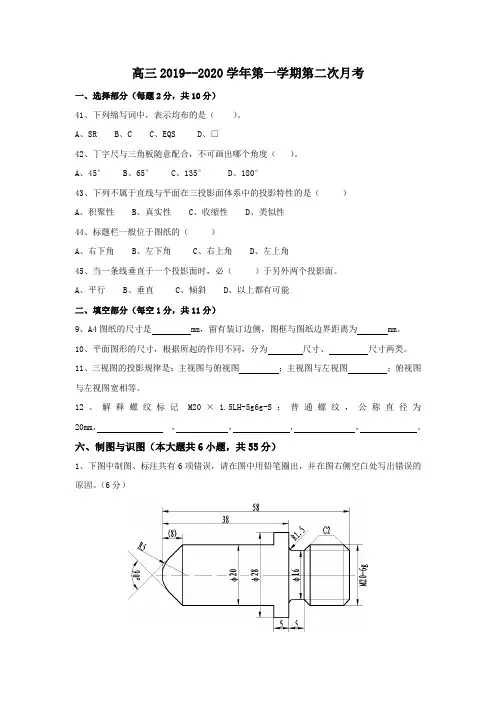

2019.10高三月考机械制图试题

高三2019--2020学年第一学期第二次月考一、选择部分（每题2分，共10分）41、下列缩写词中，表示均布的是（）。

A、SRB、CC、EQSD、□42、丁字尺与三角板随意配合，不可画出哪个角度（）。

A、45°B、65°C、135°D、180°43、下列不属于直线与平面在三投影面体系中的投影特性的是（）A、积聚性B、真实性C、收缩性D、类似性44、标题栏一般位于图纸的（）A、右下角B、左下角C、右上角D、左上角45、当一条线垂直于一个投影面时，必（）于另外两个投影面。

A、平行B、垂直C、倾斜D、以上都有可能二、填空部分（每空1分，共11分）9、A4图纸的尺寸是 mm，留有装订边侧，图框与图纸边界距离为 mm。

10、平面图形的尺寸，根据所起的作用不同，分为尺寸、尺寸两类。

11、三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图宽相等。

12、解释螺纹标记M20× 1.5LH-5g6g-S：普通螺纹，公称直径为20mm，，，，，。

六、制图与识图（本大题共6小题，共55分）1、下图中制图、标注共有6项错误，请在图中用铅笔圈出，并在图右侧空白处写出错误的原因。

（6分）2、根据投影原理，补画俯视图。

（10分）3、根据物体三视图给定的尺寸，画出正等轴测图（保留轴测轴）。

（10分）4、读下面的零件图，回答问题。

（14分）（1）该零件名称是，材料是，采用的比例是。

（2）表达该零件所用的四个视图分别是主视图、俯视图、和。

（3）主视图采用的剖视图名称是。

（4）尺寸φ35H9中，φ35称为，H9称为，该尺寸的极限偏差为零。

（5）2×M8-6H表示零件上加工有个公称直径为mm的螺纹孔。

（6）解释表示几何公差的含义（7）图中零件表面质量要求最高的粗糙度数值是。

5、补全三视图，并根据俯视图中正四棱锥表面点A、B的投影，做出其在主视图、左视图中的投影（保留作图痕迹）。

《机械制图》月考试题

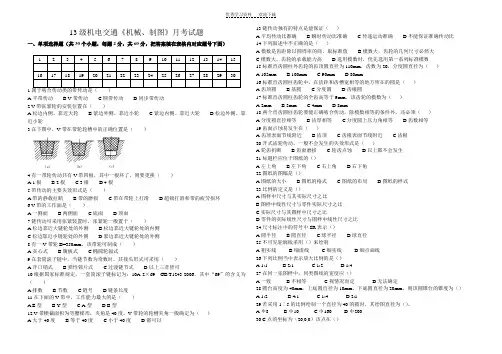

13级机电交通《机械、制图》月考试题一、单项选择题（共30个小题，每题2分，共60分，把答案填在表格内对应题号下面）1 2 3 4 5 6 7 8 9 10 11 12 13 14 1516 17 18 19 20 21 22 23 24 25 26 27 28 29 301.属于啮合传动类的带传动是（）A.平带传动B.V 带传动C.圆带传动D.同步带传动 2.V 带张紧轮的安装位置在（）A.松边内侧、靠近大轮B.紧边外侧、靠近小轮C.紧边内侧、靠近大轮D.松边外侧、靠近小轮3.在下图中，V 带在带轮轮槽中的正确位置是（）4.有一带轮传动共有V 带四根，其中一根坏了，则要更换（） A.1根 B.2根 C.3根 D.4根5.带传动的主要失效形式是（）A.带的静载拉断B.带的磨损C.带在带轮上打滑D.超载打滑和带的疲劳损坏 6.V 带的工作面是（）A.一侧面B.两侧面C.底面D.顶面7.链传动可采用张紧装置时，张紧轮一般置于（）A.松边靠近大链轮处的外侧B.松边靠近大链轮处的内侧C.松边靠近小链轮处的外侧D.紧边靠近大链轮处的外侧 8.有一V 带轮D=350mm ，该带轮可制成（）A.实心式B.腹板式C.椭圆轮辐式9.在套筒滚子链中，当链节数为奇数时，其接头形式可采用（） A.开口销式 B.弹性锁片式 C.过渡链节式 D.以上三者皆可10.根据国家标准规定，一套筒滚子链标记为：10A-2×69 GB/T1243-2006，其中“69”的含义为（）A.排数B.节数C.链号D.链条长度 11.在下面的V 带中，工作能力最大的是（） A.E 型 B.Y 型 C.A 型 D.B 型12.V 带横截面积为等腰梯形，夹角是40度，V 带轮的轮槽夹角一般确定为（） A.大于40度 B.等于40度 C.小于40度 D.都可以13.链传动独有的特点是能保证（）A.平均传动比准确B.瞬时传动比准确C.传递运动准确D.不能保证准确传动比 14.下列叙述中不正确的是（）A.模数是齿距除以圆周率的商，取标准值B.模数大，齿轮的几何尺寸必然大C.模数大，齿轮的承载能力高D.选用模数时，优先选用第一系列标准模数15.标准直齿圆柱外齿轮的齿顶圆直径为110mm ，齿数为20，分度圆直径为（） A.105mm B.100mm C.90mm D.80mm16.标准直齿圆柱齿轮中，在齿距和齿槽宽相等的地方所在的圆是（） A.齿顶圆 B.基圆 C.分度圆 D.齿根圆17.标准直齿圆柱齿轮的全齿高等于9mm ，该齿轮的模数为（） A.2mm B.3mm C.4mm D.8mm18.两个直齿圆柱齿轮要能正确啮合传动，除模数相等的条件外，还必须（） A.分度圆直径相等 B.齿厚相等 C.分度圆上压力角相等 D.齿数相等 19.齿面点蚀易发生在（）A.齿顶表面节线附近B.齿顶C.齿根表面节线附近 C.齿根 20.开式齿轮传动，一般不会发生的失效形式是（）A.轮齿折断B.齿面磨损C.轮齿点蚀D.以上都不会发生 21.标题栏应位于图纸的（）A.左上角B.左下角C.右上角D.右下角 22.图纸的图幅是（）A.图纸的大小B.图纸的格式C.图纸的布局D.图纸的样式 23.比例的定义是（）A.图样中尺寸与其实际尺寸之比B.图样中线性尺寸与零件实际尺寸之比C.实际尺寸与其图样中尺寸之比D.零件的实际线性尺寸与图样中线性尺寸之比 24.尺寸标注中的符号中SR 表示（）A.圆半径B.圆直径C.球半径D.球直径 25.不可见轮廓线采用（）来绘制A.粗实线B.细虚线C.细实线D.细点画线 26.下列比例当中表示放大比例的是（） A.1:1 B.2:1 C.1:2 D.1:4 27.在同一张图样中，同类图线的宽度应（）A.一致B.不相等C.视情况而定D.无法确定28.圆台高度为40mm ，上底圆直径为10mm ，下底圆直径为20mm ，则该圆锥台的锥度为（） A.1:2 B.4:1 C.1:4 D.2:129.若采用1∶5的比例绘制一个直径为40的圆时，其绘图直径为（）。

《机械识图》月考试卷

《机械识图》3月考试卷重点提醒：第一、第二大题通过问卷星完成。

第四、第五题自备纸张，完成后拍照上传钉钉家校本。

一、单项选择题（每题1分，共30分）1、选择正确的全剖主视图（）。

A.B.C.D.2、选择正确的全剖视图( )。

A.B.C.D.3、下面锥度标注正确的是（）。

A.B.C.D.4、下列标注不能反映出被测要素为轴线的一项是（）。

A.B.C.5、关Φ50h7（）叙述错误的是（）。

A.基本尺寸为Φ50，基本偏差为hB.上偏差为0，下偏差为-0.01C.基本偏差为h，公差等级为7级的孔D.上极限尺寸为Φ50，下极限尺寸为Φ49.996、以下说法错误的是（）。

A.公差不能为负数B.上极限偏差可以是正值、负值或零C.孔的下极限偏差用ei表示D.极限尺寸是允许尺寸变化的两个极限值7、断裂画法的断裂处边界线 ( )。

A.只能选波浪线B.只能选双折线C.只能选双点划线D.可视需要选A、B、C8、以下不属于剖视图的标注是（）。

A.剖切平面的位置B.对称平面C.剖视图的名称D.投射方向9、关于表面粗糙度叙述错误的一项是( )。

A.符号的尖端必须从材料外指向材料内B.同一表面一般只标注一次C.只能标注在轮廓线上D.可以标注在尺寸线上10、全部为形状公差的一组是( )。

A.B.C.D.11、下列有关视图分类正确的是（）A 、视图分为基本视图、向视图、剖视图、断面图B 、视图分为向视图、斜视图、剖视图、断面图C 、视图分为基本视图、向视图、局部视图、斜视图D 、视图分为向视图、局部视图、斜视图、剖视图12、局部视图的断裂边界线是（）A .细实线B .粗实线C .波浪线D .虚线13、下列关于金属材料的剖面线叙述错误的是（）。

A ．相互平行B . 细实线C ．间隔均匀D .同一机件剖面符号可以不同14、若轴的长度尺寸为，则该轴公称尺寸及公差分别为（）。

A .60 ，0.03B .60 ，0.042C .60 ， -0.012D .60.03 ， 59.98815、关于描述错误的一项是（）。

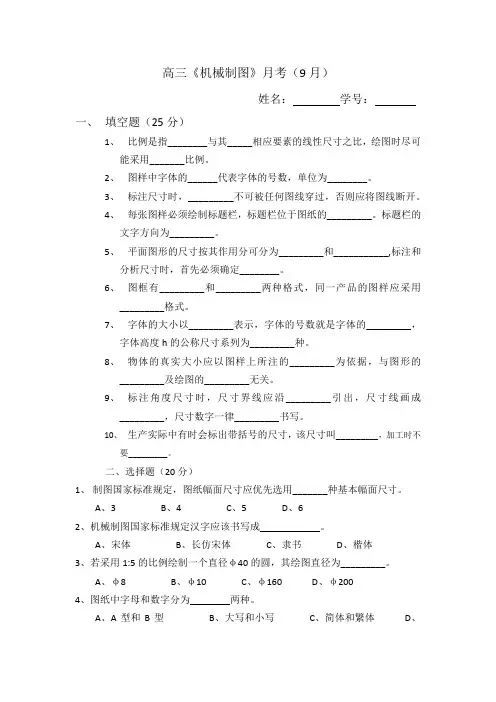

高三《机械制图》第一次月考试卷

高三《机械制图》月考（9月）姓名：学号：一、填空题（25分）1、比例是指________与其_____相应要素的线性尺寸之比，绘图时尽可能采用_______比例。

2、图样中字体的______代表字体的号数，单位为________。

3、标注尺寸时，_________不可被任何图线穿过，否则应将图线断开。

4、每张图样必须绘制标题栏，标题栏位于图纸的_________。

标题栏的文字方向为_________。

5、平面图形的尺寸按其作用分可分为_________和___________,标注和分析尺寸时，首先必须确定________。

6、图框有_________和_________两种格式，同一产品的图样应采用_________格式。

7、字体的大小以_________表示，字体的号数就是字体的_________，字体高度h的公称尺寸系列为_________种。

8、物体的真实大小应以图样上所注的_________为依据，与图形的_________及绘图的_________无关。

9、标注角度尺寸时，尺寸界线应沿_________引出，尺寸线画成_________，尺寸数字一律_________书写。

10、生产实际中有时会标出带括号的尺寸，该尺寸叫_________，加工时不要_________。

二、选择题（20分）1、制图国家标准规定，图纸幅面尺寸应优先选用_______种基本幅面尺寸。

A、3B、4C、5D、62、机械制图国家标准规定汉字应该书写成____________。

A、宋体B、长仿宋体C、隶书D、楷体3、若采用1:5的比例绘制一个直径φ40的圆，其绘图直径为_________。

A、φ8B、φ10C、φ160D、φ2004、图纸中字母和数字分为________两种。

A、A型和B型B、大写和小写C、简体和繁体D、中文和英文5、细双点划线主要用于________A、对称中心线B、边界线C、分界线D、中断线6、机械图样中的图线分为粗线和细线两种，细线宽度约为粗线宽度的________。

机械制图习题答案 (4)

《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

国家开放大学机械制图第4次形考任务答案

姓名：彭培明学号：2036001403876得分：教师签名：“机械制图”作业4（本部分作业覆盖教材第5~6章的内容，要求第17周以前完成）。

1．分析下列螺纹画法上的错误，在指定的位置上画出正确的图。

（10分）（1）（2）2．根据螺纹的规定画法绘制螺纹的主视图、左视图。

（10分）(1）外螺纹的大径为M20，杆长40螺纹长30，倒角C2。

(2）内螺纹的大径为M16，钻孔深度为30,螺纹长223．按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。

（20分）(1)粗牙普通螺纹，公称直径20,螺距2.S，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋．螺纹长20，倒角C 2.5。

螺纹大径20中径18.376螺纹小径17.294螺距 2.5导程 2.5(2)细牙普通螺纹，公称直径16,螺距1，中等公差精度，中径与顶径公差带代号均为6H，中等旋合长度，左旋。

孔深30，螺纹长22,倒角C1。

(3)非密封圆柱管螺纹，尺寸代号为1/4，公差等级为A级。

右旋，螺纹长18，倒角C2。

4．已知直齿圆柱齿轮模数为m=3,齿数z=20，计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。

（10分）D=m(z+2)=3×（20+2）=66（mm）d=mz=3×20=60(mm)h1=m=3(mm)h2=1.25m=1.25×3=3.75(mm)5. 选择正确的尺寸注法。

（10分）6. 选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数）。

（10分）7. 表面粗糙度注写。

（20分）（1）找出表面粗糙度标注的错误，并将正确的标注在下图中。

（2）在图中标注尺寸（按1:1从图中量取尺寸数值，取整数），表中给出的Ra数值，在图中标注表面粗糙度。

D:12.5A:3.2C:6.3B:3.28. 解释配合代号的含义，并查出极限偏差数值．标注在零件图。

（10分）1,28,孔，H7，间隙2:-0.007，-0.020，+0.021，03：φ22H6/k5, φ22,孔，孔IT6级，轴IT5级，过盈4：+0.013，0，+0.015，+0.002。

机械制图12月月考试题.docx

新安职高2011-2012学年U月月考三机制《机械制囹》试暮（院01.京）一、选择题（3x5=15分）1、下列说法正确的是（）A、线面分析法是读图和看图的最基本方法；B、视图分为三视图、向视图、局部视图和斜视图；C、当机件的一个视图画成剖视图后，其它视图也按剖切后的形体画出；D、在半剖视图中为使视图清晰，半个视图中表达内部形状的虚线应省去不画。

2、已知立体的主、俯视图，其正确的左视图是图（）oQ()b( ) c( ) d()A B C D5、根据俯视图选择正确的全剖主视图（）曲应迎迎（a）（b）（c）（d）二、尺寸标注：（数值从图上量取，取整数）（共24分）三、作图题：（共7 1分）1、根据已知的两视图，补出第三视图；（15分）2、分析形体，补出视图中的缺线；（每题1 0分，共2 0分）3、画出A向斜视图和B向局部视图。

（每图8分，共1 6分）4、根据已知视图，画出全剖的左视图。

（20分）四、看图回答问题：（每空1分，共10分）1、A面是度方向的基准；B面是度方向的基准；C面是度方向的基准；2、主视图中巾1 2孔的定位尺寸是和；俯视图中巾1 2孔的定位尺寸是;左视图中6 1 2孔的定位尺寸是；3、物体的总长为、总宽为、总高为；机械制图答题卡一、选择题：1、2、二、尺寸标注: 3、4、三、作图题: 1、4、四、1、A面是度方向的基准；B面是度方向的基准；C面是度方向的基准；2、主视图中6 1 2孔的定位尺寸是和；俯视图中6 1 2孔的定位尺寸是；左视图中1 2孔的定位尺寸是；3、物体的总长为、总宽为、总高为;。

机械制图月考试题

机械制图月考试题姓名：一、单项选择题：(每题 2 分，共 40 分)1、在三面投影体系中，若直线平行于一个投影面，而与另外两个投影面倾斜，则这类直线叫做__。

A、投影面平行线C、一般位置直线B、投影面垂直线D、投影面倾斜线2、下列哪一组直线能在正立投影面内反应实长。

A、正垂线和侧平线C、侧垂线和铅垂线B、水平线和侧平线D、水平线和正垂线3、正等测图和斜二测图分别是用哪种投影法。

A、中心投影法和平行投影法B、斜投影法和正投影法C、正投影法和斜投影法D、平行投影法和中心投影法4、根据主、俯视图选择正确的左视图。

得分：5、根据主、俯视图选择正确的左视图。

6、点在直线上，则点的投影一定在直线上，一个点的二面投影都在一条直线的同二面投影上，则点__直线上。

A、一定在B、不一定在C、一定不在D、以上答案都不对7、无论图形放大与缩小，在标注尺寸时均应按 __ 来标注。

A、图形的实际尺寸C、考虑绘图准确度加修正值B、机件的真实大小D、都不对8、圆弧连接的实质，就是要使连接圆弧与相邻线段 __，以达到光滑连接的目的。

A、相离B、相交C、相切D、相错9、已知点 E (14，21，16)和点 F (18，20，29)，下列说法正确的是__。

A、E 点在 F 的左前上方C、E 点在 F 的右前下方B、E 点在 F 的右后下方D、E 点在 F 的左后上方10、下列哪一组直线能在 V 面内反映实长__。

A、正垂线和侧平线C、侧垂线和铅垂线11、在下图中，正确的左视图是B、水平线和侧平线D、水平线和正垂线。

A B C D12、圆柱的截交线说法正确的是__ 。

A、截平面与圆柱轴线垂直时，其截交线的水平面投影为圆B、截平面与圆柱轴线倾斜时，其截交线的水平面投影必为椭圆C、截平面与圆柱轴线平行时，其截交线的水平面投影必为矩形D、截平面与圆柱轴线成45°时，其截交线必有两面投影是圆13、一直线若在 W 面和 V 面的投影均为一条平行于 Z 轴的直线，则它是投影面的__。

机械类月考题及答案

机械基础（90分）一、单项选择题（每小题3分，共18分）1、按轴结构形状的不同，下列对轴的分类错误的是（D）。

A．光轴和阶梯轴 B.直轴和曲轴 C.实心轴和空心轴 D.传动轴和心轴2、滚动轴承的（A）与轴颈直接装配在一起。

A.内圈B.外圈C.滚动体D.保持架3、在静连接中，普通平键的长度应该（C），并从键的长度系列中查取。

A.稍长于轮毂的长度B.约为轮毂长度的2倍C.稍短于轮毂的长度D.约为轮毂长度的3倍4.下列方法中不能实现零件轴向固定的是（ B ）。

A.轴肩B.普通平键C.轴承端盖D.圆螺母5、下列齿轮传动中，用于空间交错轴之间传动的是（C）。

A.直齿圆柱齿轮传动B.斜齿圆柱齿轮传动C.蜗杆蜗轮传动D.直齿圆锥齿轮传动6、作疲劳试验时，试样承受的载荷为（ C）。

A.静载荷B.冲击载荷C.交变载荷D.静载荷和冲击载荷二、多项选择题（每小题4分，共28分）1、下面属于执行装置的是（BC）A.变速箱B.汽车车轮C.冲床冲头D.减速器E.阀门2、对力偶性质说法正确的是（ABCE）A.力偶在任意轴上的投影等于零B.力偶无合力C.力偶只能用力偶来平衡D.力偶矩的大小与矩心位置有关E.力偶对其作用面内任一点之矩，都等于其力偶矩3、下列牌号中属于普通碳素钢牌号的是（BE）A.40B.Q235C.Q345D.T10E.Q2154、合金钢按用途可分为（ACD）A.合金结构钢B.优质合金钢C.合金工具钢D.特殊性能钢E.普通合金钢5、键连接的类型有（ACD）A.平键连接B.花键连接C.半圆键连接D.楔键连接E.圆键连接6、连接螺纹的种类有（AD）A.普通螺纹B.矩形螺纹C.梯形螺纹D.管螺纹E.矩齿形螺纹7、轴的组成部分有（BCE）A.轴承B.轴颈C.轴身D.齿轮E.轴头三、判断题（每小题3分，共18分）（√）1．带传动中，打滑是由于过载而产生的。

（×）2. 能绕其回转中心作整周转动的杆件称为曲柄。

（×）3．一个力按平行四边形法则分解为两个分力，只有唯一解。

国家开放大学电大考试《机械制图》形成性考核4、5及答案参考

机械制图第三次作业参考答案第三次作业覆盖教材第4-5章的内容：图样的的基本表示法，零件图与零件，现给出本次作业全部答案（红色图线），作业题讲评内容各辅导教师根据学员实际情况自行安排。

1．已知立体的主视图和和俯视图，补画左视图、右视图、仰视图、仰视图和后视图。

（5分）（1）答案（2）答案2．作A向斜视图（倾斜和转正）及B向局部视图。

（5分）答案3．全视图中的漏线。

（10分）（1）答案（2）答案（3）答案（4）答案4．在指定的位置上画出全剖的主视图。

（10分）答案5．将物体的主视图取全剖视，补画左视图并取半剖视。

（10分）（1）答案第 4 页共11 页（2）答案第 5 页共11 页6．将物体的主、俯视图改画成局部剖视图。

（10分）答案第 6 页共11 页7．用两相交的剖切平面剖切的方法画全剖视图，并加标注。

（10分）答案8．用平行的剖切平面剖切方的法，画出全剖视图，并加注标注。

（10分）答案第8 页共11 页9．主视图用几个相交的剖切面剖切改画成全剖视图，并加标注。

（10分）答案第9 页共11 页10．画出指定位置的移出断面图。

（10分）（1）答案（2）答案11．补画左左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尺寸（用3号图幅，尺寸在图上量取并取整）。

图名：图样画法。

按比例2：1画图。

（10分）答案按比例2:1给出，，表达方案不是唯一，仅供参考（图框、标题栏省略未画）。

电大毕业生自我鉴定本人就读于xx广播电视大学xx年春季行政管理专业。

工作至今，使我充分认识到之前在校所学的知识及工作经验在一定水准上已经不能满足今后的工作需要，急需补充相关理论、专业技能知识。

我怀着强烈的求知欲和进取心参加了电大学习，现已修完全部课程，即将毕业。

电大业余学习以自学为主，条件艰苦，我统筹安排，以工作为主，学习为工作服务，准确处理工作与学习的关系，做到工作学习两不误；同时，准确处理好学习与家庭的关系，积极争取家人的支持、关心和配合，家人的支持和鼓励，成就我的学业。

2022—2023学年天津市高三上学期第四次月考复习参考物理试卷

2022—2023学年天津市高三上学期第四次月考复习参考物理试卷一、多选题1. a、b是两种单色光，其光子能量分别为、，其，则下列说法错．误．的是（）A．a、b光子频率之比为B．若a、b入射到空气中同一双缝干涉装置上，则相邻亮条纹的间距之比C．若a、b都能使某种金属发生光电效应，则光电子最大初动能之差D．若a、b是由处在同一激发态的原子跃迁到a态和b态时产生的，则a、b两态能级之差二、单题2. 如图所示，边长为a电阻为R的正方形导体框水平放置，磁感应强度为B的匀强磁场与水平面成θ=30°角斜向下，导体框可分别绕mn和ef轴以相同角速度ω匀速转动。

下列说法正确的是（）A．从图示位置导体框绕ef轴顺时针转过 90°与绕mn轴转过 90°导体框的磁通量变化量相同B．从图示位置导体框绕ef轴顺时针转过90°比绕mn轴转过90°导体框的磁通量变化量大C．导体框绕ef轴转动比绕mn轴转动时导体框的发热功率小D．导体框绕ef轴转动与绕mn轴转动时导体框的发热功率一样大3. 如图是某机械波的波动图像，实线为t时刻的波形，虚线为时刻的波形，图示中和分别是t时刻某波峰与时刻相邻两波峰之间的距离。

下列说法正确的是（）A．该机械波一定沿x轴正方向传播B．该机械波的波长可能为C．该机械波的传播速度可能为D．该机械波的周期可能为4. 如图甲所示，一台四冲程内燃机，活塞在压缩冲程某段时间内移动的距离为0.1m，这段过程活塞对气体的压力逐渐增大，其做的功等于的恒力使活塞移动相同距离所做的功如图乙所示。

内燃机工作时汽缸温度高于环境温度，该过程中压缩气体传递给汽缸的热量为30J。

燃烧后的高压气体对活塞做功，气体推动活塞移动0.1m，其做的功相等于的恒力使活塞移动相同距离所做的功如图丙所示，该做功冲程气体传递给气缸的热量为30J，则下列说法正确的有（）①压缩过程活塞对气体做的功为200J②压缩冲程气体内能的变化量为③气体膨胀过程中外界对气体所做的功为900J④做功冲程气体内能的变化量为A．①④B．②③C．①③D．②④5. 一个带正电的质量为m的小球A，被一根绝缘轻线悬起，另一个带正电的小球B从很远的地方在某外力的作用下缓慢移动，直到它到达第一个小球的初始位置。

《机械制图》试卷汇总(备考必备)

四、补画第三视图。（2×10分）
三（1）
三（2）
五、将主视图改画成全剖视图。（15分）
六、补全螺栓联结图中所缺的线条。（15分）
七、在下面零件图中：（1）在A、B、C、D面标注粗糙度（Ra值为6.3）（5分）。（2）标注其余粗糙度为Ra12.5（5分）。（3）指出长、宽、高三个方向的尺寸基准（5分）。
三（1）
三（2）
五、将主视图改画成全剖视图。（15分）
六、补全螺栓联结图中所缺的线条。（15分）
七、在下面零件图中：（1）主视图为什么种类剖视图（5分）。（2）标注全部粗糙度为Ra12.5（5分）。（3）指出长、宽、高三个方向的尺寸基准（5分）。
《机械制图》试卷10答案
试题
1
2
3
4
5
6
7
8
9
10
合计
二、作平面四边形ABCD的投影。(10分)
三、补齐图形中的线条。（10分）
四、补画三视图中剩余的视图。（2×10分）
三（1）
三（2）
五、将主视图改画成阶梯剖视图。（15分）
六、补全螺钉联结图中所缺的线条。（15分）
七、在下面零件图中：（1）标注两孔的直径尺寸（按实际尺寸量取）（5分）。（2）标注两孔的粗糙度为Ra6.3（5分）。（3）指出高度方向的尺寸基准（5分）。
六、补全螺栓联结图中所缺的线条。（15分）
七、在下面零件图中：（1）图形是么种类剖视图（5分）。（2）标注孔糙度为Ra6.3（5分）。（3）标注孔的尺寸为φ24，外圆的尺寸为φ60（5分）。
《机械制图》试卷6答案
试题
1
2
3
4
5
6
7
8
9
10

机械制图测试卷(附答案)

机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。

（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“（）”表示均布。

（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。

（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。

（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。

（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。

（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。

11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。

（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。

（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。

机械制图月考试卷.doc

制图期中考试班级______________ 姓名_____________ 学号__________一、填空题（每格0。

5分，共40分）1图纸的幅面分为__________ 幅面和___________ 幅面两类，基本幅面按尺寸大小可分为种，其代号分别为 ________________________ 图纸2图纸格式分为____________ 和________ 种，按照标题栏的方位又可将图纸格式分为两种3标题栏应位于图纸的_____________________ ，一般包含以下卩4个标题栏区：_______ 、 _________ 、________ 、_________ ,标题栏中的文字方向为__________ 。

4比例是指图中_________ 与其_____________ 之比。

图样上标注的尺寸应是机件的_________ 尺寸，与所采用的比例_________ 关。

5 标注水平尺寸吋，尺寸数字的字头方向应_________ :标注垂直尺寸吋，尺寸数字的字头方向应_________ 。

角度的尺寸数字一律按________ 位置书写。

当任何图线穿过尺寸数字吋都必须_______ 。

6.斜度是指________________ 对_________________ 的倾斜程度，用符号_______ 表示，标注吋符号的倾斜方向应与所标斜度的倾斜方向 __________ 。

7己知定形尺寸和定位尺寸的线段叫_______________ ;有定形尺寸，但定位尺寸不全的线段叫_____ ，只有定形尺寸没有定位尺寸的线段叫__________________ 。

8主视图所在的投影面称为_____________ ，简称_________ ,用字母_________ 表示。

俯视图所在的投影面称为 ___________ ,简称 __________ ,用字母_________ 表示。

左视图所在的投影面称为__________ ，简称_______ ，用字母_____ 表示。

机械制图考试试题(含答案)第4套

汽车机械制图考试试题一、选择题（2分/题，共60分）1.图框线用（）画出。

A粗实线 B 细实线 C 虚线 D 点划线2.标题栏位于图纸的（）角。

A 左上B 左下C 右上D右下3.制图中，国家标准规定汉字应写成（）字。

A 楷体B 黑体C 宋体D长仿宋体4.尺寸线用（）绘制。

A 粗实线B 点划线C 虚线D细实线5.尺寸数字一般只标在尺寸线的（）。

A 左端B 右端C 下方或中断处D上方或中断处6.图样比例中属于缩小比例的是（）。

A1:2 B 2:1 C 1:1 D 1:0.57.下列有关侧平面的说法正确的是（）。

A 侧平面平行于H面B 侧平面平行于V面C侧平面平行于W面 D 侧平面垂直于W面8.关于侧垂线的投影规律，下列说法正确的是（）。

A 在H面的投影具有积聚性B 在V面的投影反映实长C 在W面的投影反映实长D 在V面投影与X轴垂直9.左视图能反映的物体的（）。

A 长度和宽度B 宽度和高度C 长度和高度D 长、宽、高10.主视图的选择原则是（）。

A 应选择最容易画的视图作主视图B 应选择表面线条最少的视图作主视图C 应选择最能表达物体形状特征的视图作主视图D 以上都不对11.以下对投影规律的描述哪一项正确（）。

A 主俯视图长对正，主左视图宽相等，俯左视图立平齐B 主俯视图长对正，主左视图高平齐，俯左视图宽相等C 主俯视图立平齐，主左视图长对正，俯左视图宽相等D 主俯视图宽相等，主左视图长对正，俯左视图立平齐12.线面分析法主要应用于以（）为主的形体。

A 叠加B切割 C 相交D重合13.已知物体的正面投影和水平投影，正确的侧面投影是（）。

14.已知物体的正面投影和水平投影，正确的侧面投影是（）。

15.在半剖视图中半个视图与半个剖视图的分界线用（）。

A 粗实线B 细实线C细点划线 D 波浪线16.全剖视图选用的是（）剖切面。

A单一 B 几个平行的 C 几个相交的 D 其它17.六个基本视图中最常用的是（）视图。

《机械基础》高三月考试卷

《机械基础》高三月考试卷班级________学号________姓名__________一、填空题30分1、作力的多边形时，改变各分力作图的先后次序，将得到________力的多边形，所求得的合力________。

2、工程上凡依靠摩擦力维持平衡的物体，若在________条件下，不论________总能________。

这种现象称为自锁。

3、力的投影与力的分量是不同的，力的投影是________而分力是________。

4、力偶组成的条件是_______、________、________的两个力组成系。

5、________和________是度量构件变形程度的两个基本量。

6、固定铰链支座能限制相应构件沿__________________的移动，但不能限制________，其约束反力作用线必定通过______________但其大小及方向均为________7、圆柱直齿轮传动的基本要求是________________、________________。

8、在铰链四杆机构中，如最短杆与最长杆长度之和等于其余两杆长度之和，且以最短杆固定作机架，则成为________________机构；若以最短杆的相邻杆作机架则成为________________机构。

9、凸轮机构的从动件，按等加速等减速运动规律运动，其从动件的位移曲线在整个行程中分为两段，前半段为__________后半段为__________在这两段时间内加速度绝对值__________。

10、铰链四杆机构中，根据运动属性，其杆件分为__________、__________和__________三种。

11、应力是__________。

因此计算公式为__________。

其单位为__________或__________。

二、选择题（共20分，每题2分）1、放置在输送带上的物体，所受到的摩擦力与输送带运动方向的关系是（）A、相反B、相同C、垂直2、水平木板上放置重量为1KN的物体，设物体与木板间的静摩擦系数为0.3，若水平外力P=200N，推物体，则产生的摩擦力为（）A、100NB、200NC、300N3、渐开线是发生线沿（）作纯滚动时，发生线上一定点的轨迹。

(完整版)山东春季高考机械制图月考试题

、三视图的投影规律为：主视俯视，主视左视，俯视左视。

、按剖切范围分，剖视图可分为、和三类。

基本尺寸_ ___, __ _,配合种类____ ;基本视图是指：、、、、、等一张完整的零件图包括：、、及等基本内容。

6螺纹为M18ⅹ1.5:其M代表的是、公称直径是__ __ ;螺距是_ ___ 。

二、作图并计算三、已知圆柱被截切后的主、俯视图，求作左视图。

图｡2、泵盖上有_______个销孔,_______个沉孔,_______个盲孔｡沉孔的直径是_____,深是_________｡3、尺寸28.76 0.016是____________尺寸｡4、泵盖左视图中的定位尺寸有_________、_____________、___________｡5、泵盖表面质量要求最高的表面是____________,其表面粗糙度aR值为________｡6、标题栏中的HT200表示_______________｡11、折角阀由____个零件组成，其中标准件有______个。

2、折角阀的主视图采用了________画法，其中扳手（件5）采用了__________画法。

3、俯视图中的双点画线是一种________画法，表示__________________________.4、图中的B-B是__________图，主要表达________________________________.5、C向是___________图，表示________________________.件2C向图形中的两个小圆孔结构的作用是____________________________________.6、螺塞（件2）与阀座（件1）是________联接，扳手（件5）与阀芯（件4）是_____联接。

7、解释的含义_______________________________.8、图中G1／2是________尺寸，∮142是________尺寸，205是_______尺寸，是_______尺寸。
