发电厂变电所电气设备复习题1
(整理)发电厂电器部分复习题及答案
1．电气一次设备有发电机、变压器、断路器、电抗器等。
电气二次设备有测量表计（电压表、电流表电能表）、继电保护、自动装置、仪用互感器等。
2．电气主接线的基本形式有单母线接线、双母线接线、单元接线和桥型接线等。
角形接线3．单母接线的可靠性比双母接线的小。
4．无汇流母线的电气主接线，常见的基本形式桥型接线、单元接线和角形接线。
5．厂用负荷根据其用电设备在生产中的作用和突然断电所造成的危害程度进行分类，共分为I类、II类、III类负荷。
6．厂用电源按其用途可分为四种，即工作电源、备用电源、启动电源和事故保安电源。
7．发热对电器的不利影响有机械强度下降、绝缘性能降低和接触电阻增加等。
8．设备热稳定校验用的短路电流持续时间tk包括三部分，分别是保护动作时间、断路器固有分闸时间和断路器开断时电弧持续时间。
9．在电气设备选择中，断路器与隔离开关相比，其特殊选择项目是开断电流和短路关合电流。
10．配电装置的最小安全净距A1是带电部分与接地部分间的距离，在这一距离下，不论是正常最高工作电压还是内、外部过电压都不致使空气间隙的击穿。
A2的含义是不同相的带电部分之间的空间最小安全净距。
；11．火电厂的中央信号包括事故信号和预告信号两种，它们分别由灯光信号和音响信号构成。
12．凝汽式火电厂的效率比热电厂低，原因是热量被循环水带走造成热量损失。
13．电气设备分为两大类，通常将生产和分配电能的设备称为一次设备，把对一次设备进行测量和控制、监视、保护的设备称为二次设备。
14。
主接线中的汇流母线担负了汇集与分配电能的作用。
15.单母线接线和双母线接线属于有汇流母线的电气主接线形式，一台半断路器接线、单元接线和桥形接线角形接线属于没有汇流母线的电气主接线形式。
16. 内桥接线适用于线路较长和变压器不需要经常切换的情况情况；外桥接线适用于线路较短和变压器需要经常切换的情况情况。
17.火电厂按输出能源分为热电厂和凝汽式火电厂，后者的效率低于前者。
发电厂及变电站电气部分复习题
答：A
8.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )。
A.内桥接线
B.单母线带旁路接线
C.双母线接线
D.单母线分段接线
答：C 9.在倒母线操作过程中,若备用母线充电成功,则应该(
A.保持母联断路器两侧的隔离开关状态不变 B.切断母联断路器的控制回路电源 C.切断母联断路器两侧隔离开关的操作电源 D.快速将所有支路倒换至备用母线
32. 电流互感器的额定二次电流一般为 _ 5A _____ 。
33. 小容量水电站可设 ___两台___ 厂用变压器，一般接于机端母线的不同分段
上。
34. 单相变压器一般应用于 500kV 及以上电压的发电厂、变电站中。
35. 电压互感器两相式接线可测得 _____线_ 电压，但不能测 ____相__ 电压。
答：隔离开关
17. _________起汇集和分配电能的作用。
答：母线
18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性
降低。
答：开环运行 19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。
答：可靠性
20.我国一般对 35kV 及以下电压电力系统采用中性点不接地或经消弧线圈接地，
称为_________。
答：小电流接地系统
21. 我 国 一 般 对 110kV 及 以 下 电 压 电 力 系 统 采 用 中 性 点 直 接 接 地 ， 称 为
_________。
答：大电流接地系统
22．旁路母线的作用是____________。
答：可代替线路断路器工作
23.无母线电气主接线的形式有桥形接线、___________和单元接线。
《发电厂电气部分》复习 学习材料 试题与参考答案
《发电厂电气部分》参考资料复习学习材料试题与参考答案一、单选题1、大型火力发电厂厂用电系统接线形式通常采用（C）A单母线B双母线C单母线分段D双母线分段2、海拔超过（A）的地区称高原地区。
A 1000ｍB 1200ｍC 1500ｍD 2000ｍ3、在某一距离下，无论在最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿，这一距离是指（B）A设备安全距离B最小安全净距C线路安全距离4、工作接地是指（C）（区分于保护接地）。
A为保证工作人员安全而采取的接地措施B为保护电气设备而采取的接地措施C为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D为防止雷击而采取的接地措施5、既能发电，又能储存能量的是(C)A火电厂B水电厂C抽水蓄能电厂 D 核电厂6、导体和电器的动、热稳定以及电器的开断电流，按（D）计算。
A三相导体B两相短路C单相短路D所用短路中最严重的情况7、少油式断路器中油的用途是（B）A绝缘B灭弧C冷却 D 隔离8、220kv及以上变电所所用变压器接线组别宜采用（C）。
A ygn12B Dd12C Dyn11D Yd119、为保证电器的动稳定，在选择电器时应满足（C）条件A动稳定电流小于通过电器的最大两相冲击短路电流B动稳定电流大于通过电器的最大两相冲击短路电流C动稳定电流大于通过电器的最大三相冲击短路电流D 动稳定电流小于通过电器的最大三相冲击短路电流10、在交流电路中，弧电流过零值之后，当弧隙的恢复电压（C）弧隙击穿电压时，将会使电弧熄灭。
A大于B等于C小于D正比于11、电压互感器正常运行时二次侧不允许（A）A短路B接地C开路 D 都不允许12、线路停电的操作顺序是（D）。
A先分母线隔离开关，再分线路隔离开关，最后分断路器B先分线路隔离开关，再分母线隔离开关，最后分断路器C先分断路器，再分母线隔离开关，最后分线路隔离开关D先分断路器，再分线路隔离开关，最后分母线隔离开关13、三相电动力计算公式中的形状系数Kf决定于(B )A导体的机械强度B导体的形状C导体的布置位置 D 导体的形状及相对位置14、有关开关电器的说法下面不正确的是（D）。
发电厂电气部分复习题
030740557 刘东承
《发电厂电气部分》考试复习题
《发电厂电气部分》一、填空题：1、从生产到供给用户使用一般要经过发电、变电、输电、配电和用电几个环节。
2、用电设备一般允许电压有±5%的变动范围。
3、电力系统供电电压或电流的标准波形应是正铉波。
4、我国低压380V/200V三相四线制系统，中性点直接接地。
5、支柱绝缘子应按安装地点和额定电压选择，并进行短路动稳定校验。
6、电气设备最高允许电压必须高于或等于所在电网的最高运行电压。
7、隔离开关的作用是①隔离电压②可接通或断开很少电流③可与断路器配合完成倒闸操作。
8、水电厂电气主接线可不设发电机电压母线，多采用发电机－变压器单元接线或扩大单元接线。
9、发电厂用来向电力系统输送电能的变压器称为主变压器；用于沟通两个升高电压等级并可相互交换功率的变压器称为联络变压器；只供发电厂本身用电的变压器称为厂用变压器。
10、电力系统中电气设备的绝缘会受到两种过电压的危害，一种是外部过电压又叫大气过电压，是由雷电活动引起的过电压，另一种是内部过电压，是由开关操作和系统故障引起的过电压。
11、电力网是连接发电厂和用户的中间环节。
12、我国电力系统的额定频率是50H Z，对大型电力系统频率的允许范围为50±0.2H Z，对中小型电力系统频率的允许范围为50±0.5H Z。
13、变压器二次绕组供电给较长的高压输电线路时，其额定电压应比相应线路的额定电压高10%，供电给较短的输电线路时，其额定电压比相应线路的额定电压高5%。
14、在中性点不接地系统中发生单相接地时，系统三个线电压对称性不变非故障相电压升高√3倍。
15、母线截面积选择有两种方法：①按最大长期工作电流选择②按经济电流密度选择。
16、穿墙套管应按安装地点、额定电压和额定电流选择，并按短路条件进行动、热稳定校验。
17、电流互感器的接线方式有：单相式、不完全星形接线、两相差接线、三相星形接线等四种。
18、角形接线运用于最终进出线回路3～5回的110KV及以上的配电装置，特别是水电站中应用较多。
发电厂电气部分复习题

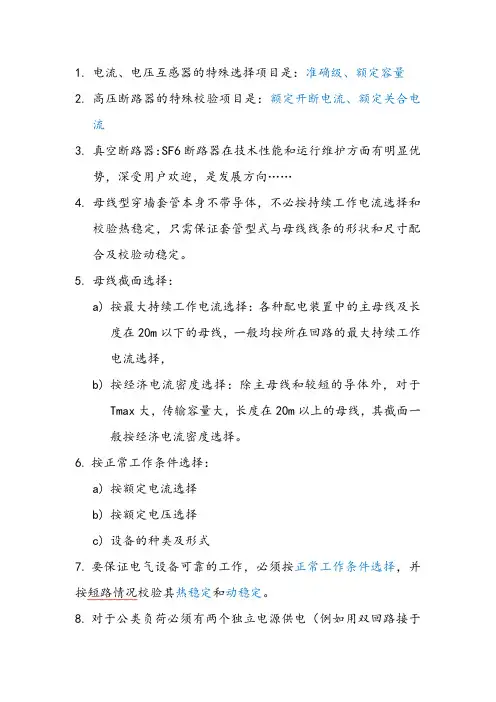

1.电流、电压互感器的特殊选择项目是：准确级、额定容量2.高压断路器的特殊校验项目是：额定开断电流、额定关合电流3.真空断路器：SF6断路器在技术性能和运行维护方面有明显优势，深受用户欢迎，是发展方向……4.母线型穿墙套管本身不带导体，不必按持续工作电流选择和校验热稳定，只需保证套管型式与母线线条的形状和尺寸配合及校验动稳定。
5.母线截面选择：a)按最大持续工作电流选择：各种配电装置中的主母线及长度在20m以下的母线，一般均按所在回路的最大持续工作电流选择，b)按经济电流密度选择：除主母线和较短的导体外，对于Tmax大，传输容量大，长度在20m以上的母线，其截面一般按经济电流密度选择。
6.按正常工作条件选择：a)按额定电流选择b)按额定电压选择c)设备的种类及形式7.要保证电气设备可靠的工作，必须按正常工作条件选择，并按短路情况校验其热稳定和动稳定。
8.对于公类负荷必须有两个独立电源供电（例如用双回路接于不同母线段）a)Ⅱ类负荷一般也要有两个独立电源供电b)Ⅲ类负荷一般只需要一个电源供电9.主接线涉及包括可行性研究，初步设计，技术设计，施工设计等4个阶段。
下达设计任务书之前所进行的工作属可行性研究阶段；初步设计主要是确定建设标准，各项技术原则和总概算；在学校里进行的课程设计和毕业设计，在内容上相当于实际工程中的初步设计，其中，部分可达技术设计要求深度。
10.主接线设计是一个综合性的问题，必须结合电力系统和发电厂或变电所的具体情况，全面分析有关因素，正确处理它们之间关系，经过技术，经济比较，合理地选择主接线方案。
11.对于架空馈线，一般不装设电抗器，因为其本身的电抗技术，足以把本线路的短路电流限制到装设轻型电器的程度。
12.线路电抗器的作用：主要用来限制6~10kv电缆馈线的短路电流。
13.加装限流电抗器：由于正常情况下母线分段处电流最小，在此装设电抗器所产生的电压损失和功率损耗最小，因此设计主接线时应首先考虑装设母线电抗器，同时，为了有效的限制短路电流，母线电抗器的百分电抗值可选得大一些，一般为8%~12%。
电厂电气系统综合复习题下1
一、填空：1．电器选择的一般条件是按进行选择，并按情况校验。
2．布置在同一平面内的三相导体，当三相导体发生三相短路时，最大可能的电动力出现在相。
3．断路器按其使用的灭弧介质的不同可分为油断路器、空气断路器、及_____________和_____________断路器等类型。
4．断路器的工作电压在于额定电压时，其开断电流可以增大。
5．断路器的热稳定电流反映断路器承受短路电流效应的能力，该参数又称为额定短时耐受电流。
6. 进行断路器开断能力验算时的计算时间为继电主保护动作时间和相应断路器时间之和。
7.熔断器是一种最简单的保护设备，使用时将其在电路中，当电路发生短路或时，熔断器自动熔断以保护其他电器设备。
8.热稳定校验指在短路电流通过时，电器设备各部分的或应不超过允许值。
9.配电装置各部分之间，为确保人身和设备的安全所必须的最小电气距离称为_____________。
这些距离分为__ ___类。
10．屋外配电装置采用的母线有_____________和_____________。
11．发电厂电气设备的集中控制方式可分为：主控制室控制方式和控制方式。
12．断路器的控制回路按电源电压可分为控制和控制。
13．同步点的断路器，其两侧的电压来自。
14．如果短路电流切除时间大于一秒钟，导体的发热主要由短路电流的分量来决定，可以不计分量的影响。
15．断路器的额定开断电流是指在电压下，断路器能保证可靠开断的最大短路电流。
16．进行短路热稳定性校验时的计算时间为继电保护动作时间和相应断路器时间之和。
17．三相式电压互感器接线，其辅助二次绕组接成三角形。
18.电力系统常用的限流电抗器有普通电抗器和电抗器两种。
19. 动稳定就是要求电器设备能承受短路电流所产生的电动力效应。
20. 成套配电站是由_____________、电力变压器、_____________三部分组合构成的配电装置21．根据电器和母线布置的高度，屋外配电装置可分为_____________、_____________、_____________三类。
网络教育《发电厂及变电站电气部分》练习题
发电厂及变电站电气部分一、单项选择题1.屋内配电装置和屋外配电装置是按（A ）。
A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的2.下列描述中，不属于对电气主接线的基本要求的是（D ）。
A.可靠性B.灵活性C.经济性D.先进性3.双母线 3/2 断路器接线是属于（C ）。
A.多角形接线B.桥形接线C.具有两组母线的接线D.无母线接线4.下列可限制短路电流的电气设备是（D ）。
A.断路器B.隔离开关C.负荷开关D.电抗器5.厂用电源应不少于（B ）。
A.1 个B.2 个C.3 个D.4 个6.以下哪个不是水电厂的特点（C ）。
A.发电成本低B.年运行小时数低C.启停时间较长D.建设投资大，工期长7.下列哪项不属于一次能源（B ）。
A.煤B.汽油C.石油D.天然气8.以下选项中，不宜做高压厂用电压的是（ A）。
A.380VB.3kVC.6kVD.10kV9.断路器燃弧时间是指（ C）。
A.断路器接到分闸命令至电弧熄灭的时间B.断路器接到分闸命令至触头分离的时间C.断路器触头刚分离至电弧熄灭的时间D.以上均不正确10.在双母线单断路器接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出线断路器短接，因此该出线（C ）。
A.可不停电B.需要长期停电C.仅短时停电D.断路器可以退出，但无法检修11.既能发电，又能储存能量的是（C ）。
A.火电厂B.水电厂C.抽水蓄能电厂D.核电厂12.下列可用于电度计量计算的互感器变比是（C ）。
A.标准变比B.非标准变比C.标称变比D.实际变比13.电流互感器二次侧严禁（C ）。
A.开路B.短路C.通路D.以上都不对14.对一次设备起控制、保护、测量、监察等作用的设备称为（ B）。
A.监控设备B.二次设备C.辅助设备D.主设备15.下列不属于测量用电流互感器的精度等级是（D ）。
A. 0.2B. 0.5C.1D.D16.限流电抗器一般用于不超过（ B）千伏的电压等级接线中。
电气安规考试复习题
电气安规考试复习题 SANY GROUP system office room 【SANYUA16H-《电业安全工作规程》（发电厂及变电所部分）题库一、填空1、电气设备分为高压和低压两种：设备对地电压在250V以上者为高压，设备对地电压在250V 及以下者为低压。
2、电气工作人员对本规程应每年考试一次。
因故间断电气工作连续三个月以上者，必须重新温习本规程，并经考试合格后，方能恢复工作。
3、经企业领导批准允许单独巡视高压设备的值班员和非值班员，巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。
4、高压设备发生接地时，室内不得接近故障点4m以内，室外不得接近故障点8m以内。
进入上述范围人员必须穿绝缘靴，接触设备的外壳和架构时，应戴绝缘手套。
5、操作中发生疑问时，应立即停止操作并向值班调度员或值班负责人报告，弄清问题后，再进行操作。
不准擅自更改操作票，不准随意解除闭锁装置。
8、电气设备停电后，即使是事故停电，在未拉开有关隔离开关(刀闸)和做好安全措施以前，不得触及设备或进入遮栏，以防突然来电。
9、工作票要用钢笔或圆珠笔填写一式两份，应正确清楚，不得任意涂改。
10、两份工作票中的一份必须经常保存在工作地点，由工作负责人收执，另一份由值班员收执，按值移交。
11、10KV及以下电气设备不停电的安全距离是0.7米。
18、所有电流互感器和电压互感器的二次绕组应有永久性的、可靠保护接地。
20、在带电设备周围严禁使用钢卷尺、皮卷尺和线尺(夹有金属丝者)进行测量工作。
22、电力电缆停电工作应填用第一种工作票，不需停电的工作应填用第二种工作票。
23、测量绝缘时，在测量绝缘前后，必须将被试设备对地放电。
24、测量绝缘时，测量用的导线，应使用绝缘导线，其端部应有绝缘套。
25、接临时负载，必须装有专用的刀闸和熔断器(保险)。
26、检修高压电动机，拆开后的电缆头须三相短路接地。
27、装设接地线必须先接接地端，后接导体端，且必须接触良好。
《发电厂电气部分》5-10章复习-(1)
《发电厂、变电站电气部分》5~10章习题填空题：1.根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为配电装置。
2.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为小电流接地系统。
3.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为大电流接地系统。
4.为保证导体可靠工作，须使其发热温度不得超过一定限值，这个限值叫做最高允许温度。
5.导体发热计算是根据能量守恒原理计算的。
6.导体的发热主要来自导体电阻损耗的热量。
7.导体短路时发热的计算目的是确定导体短路时的最高温度。
8.短路电流通过导体时产生的热量几乎全部用于使导体温度升高。
9.载流导体位于磁场中受到磁场力的作用，这种力被称作电动力效应。
10.平行布置的三相导体，发生三相短路时最大电动力出现在中间相上。
11.厂用电量占发电厂全部发电量的百分数称为厂用电率。
12.厂用工作电源因事故或检修而失电时，能替代工作电源的是备用电源。
.13.大型火电厂备用电源备用方式是明备用。
14.发电厂厂用电系统接线通常都采用单母线分段接线方式。
15.发电厂的厂用电源，除应具有正常的工作电源外还应设置备用电源、起动电源和事故安保电源。
16.一般电厂中都以启动电源作为备用电源。
17.为保证厂用电系统供电的可靠性，高压厂用母线均采用按锅炉分段的原则将母线分成若干段。
18.设计电厂备用工作电源时需要考虑的自启动包括失压自启动。
空载自启动。
带负荷自启动。
19.发电厂用电动机自启动校验可分为电压校验和容量校验。
20.载流导体选择的一般条件主要有两点：(1)按正确工作条件选择额定参数；(2)按短路校验热稳定和动稳定。
21.在选择电气设备时，一般可按照电气设备的额定电压不低于装置地点的电网额定电压条件来选择22.电气设备满足热稳定的条件是。
23.电气设备满足动稳定的条件是。
24.一台电流互感器使用在不同准确级时，其额定容量不同。
发电厂电气设备综合复习资料
《发电厂电气设备》综合复习资料一、单项选择题1、变压器的最大效率发生在。
[ ]A.β=1B.β=0.6-0.8 附近2、水平排列、间距相同的三根导体，两边分别为流过A相、C相，中间B相电流。
三相对称短路时，受力最大的一相为：[ ]A.A相B.B相C.C相3、变压器原边电压频率不变，但幅值升高，则变压器的空载电流变化情况：[ ]A.减小B.增大C.不变4、下面对发电厂的描述最准确的是：[ ]A.火电厂因其耗能大，效率低，已经不承担主要电力负荷。
B.我国的水力发电承担主要电力负荷，我国的水力资源已经得到大力开发。
C.凝汽式电厂效率高于热电厂，因此我国正大力发展凝汽式大型火电厂。
D.水电厂运行灵活，效率高，且具有调相、调峰、事故备用的功能，可提高电网运行的灵活性、可靠性。
5、6-35kv电网,中性点，称为接地系统。
[ ]。
A.直接接地；小电流B.直接接地；大电流C.不接地或经消弧线圈接地；小电流6、下面的变压器绕组接法中,适合中性点直接接地的220kv电压侧变压器绕组接法为：[ ]A.Y NB.YC.△7、一般来说，凝汽式火电厂与热电厂相比，效率较，容量较，距离负荷中心较。
A.高；小；远B.高；大；远C.低；大；远D.高；小；近8、1949年建国初期和现在，我国电力装机容量分别居世界第位和第位。
A.16；4B.26；7C.25；2D.25；59、一般说来，核电厂与或火电厂相比，造价，运行成本。
A.高；低B.高；高D.低；低10、发热会使导体机械强度下降，绝缘性能降低，接触电阻增大等。
为了保证导体可靠工作，按照规定，室内导体正常工作温度不应超过，导体通过短路电流时，短路最高允许温度可以高于正常允许温度，对于铝导体，可取。
A.40℃；180℃B.50℃；190℃C.60℃；200℃D.70℃；200℃11、导体表面粗糙、刷深色漆，散热效果会：A.变差B.不变C.变好D.无法确定12、在电动力作用下，如果导体的固有振动频率和50Hz、100Hz接近时，导体受到的电动力会：A.增大B.减小C.不变13、电路参数相同，两相短路与三相短路电动力相比：A.大B.小14、1kV以下电网,为了增加安全性，中性点。
发电厂电气部分考试题
发电厂电气部分考试题
一、选择题
1. 下列哪个是一个光伏发电系统中常用的电气设备？
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
2. 发电厂中用于将交流电转化为直流电的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
3. 发电厂中用于将直流电转化为交流电的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
4. 发电厂中常用的用于保护电气设备免受过电流损害的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
5. 以下哪个是发电厂中常见的电气部分故障？
A. 短路故障
B. 水压故障
C. 温度过高故障
D. 电池放电故障
二、填空题
6. 发电厂中交流电的频率通常为______Hz。
7. 在一个光伏发电系统中，光伏电池板将太阳能转化为直流电，逆变器将直流电转化为交流电。
三、简答题
8. 请简要介绍一下发电厂电气系统的工作原理。
9. 光伏发电系统中常见的问题有哪些？请列举并简要解释。
10. 发电厂电气部分的安全措施有哪些？请列举并简要解释。
写在结尾：
希望以上考试题目能够帮助你巩固对发电厂电气部分的知识。
做好发电厂电气部分的工作对确保电力供应的稳定和安全非常重要。
祝你顺利通过考试！。
电厂电气试题1带答案
电气试题（一号试题）一、选择题（每题3分，共21分）1、隔离开关的用途之一是（ C ）。
A、切断负荷电流；B、切断短路电流；C、拉合小电流回路；D、拉合大电流回路。
2、少油式断路器中油的用途是（ A ）。
A．灭弧介质； B．灭弧介质和绝缘介质； C．绝缘介质。
3、厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与（ A ）。
A.其总发电量之比；B.其总装机容量之比；C.其供电量之比；D.系统总发电量之比。
4、当发电机电压与高压厂用母线为同一电压等级时，应由发电机电压母线经( D )接到高压厂用母线。
A.隔离开关和限流电抗器；B.隔离开关和高压厂用变压器；C.隔离开关、断路器和高压厂用变压器；D.隔离开关、断路器和限流电抗器。
5、在下列电气设备选择中，不需要进行热稳定校验的电气设备有( C )A.断路器；B.母线；C.支持绝缘子；D.电抗器。
6、低压电动机单独自启动要求低压厂用母线电压不低于额定电压的 D。
A.65%～70%；B.60%；C.70%；D.80%。
7、铜母线短路时的发热允许温度是 B 。
A．70℃； B．300℃； C．200℃； D．98℃。
二、填空题（每空3分，共21分）1、发电机与系统并网应具备频率相等、电压相等、相位相同、相序相同的条件2、发电机回路中的电流互感器应采用三相配置。
3、感应电动机的转速，永远小于旋转磁场的转速。
4、过电流保护由电流继电器、时间继电器和中间继电器组成。
三、判断题（每题3分，共18分）1、二分之三接线在正常运行时，其两组母线同时工作，所有断路器均为闭合状态运行。
( √ )2、大型火力发电厂厂用电系统接线通常都采用单母线分段的接线形式。
（√）3、高压断路器开断交流电路时，决定熄弧的基本条件是弧隙介质恢复强度大于弧隙电压恢复强度。
（√）4、电压互感器正常运行时二次侧不允许开路。
（×）5、电压互感器是一种特殊的二次侧短路的降压变压器。
发电厂电气部分复习题
发电厂电气部分复习题填空题1、自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为（一次能源）。
2、既可以是电力用户，又可以是发电厂的是（抽水蓄能）电厂。
3、( 母线 )起汇集和分配电能的作用。
4、依据一次能源的不同，发电厂可分为(火力发电厂 )、(水力发电厂 )、(核能发电厂 )、(新能源发电厂 )等。
5、发电厂和变电所的电气主接线必须满足（系统运行的可靠性）、（灵活性）和（经济性）。
6、电能的质量指标主要是（电压）、（频率）和（波形）。
7、电力网是连接（发电厂）和（用户）的中间环节。
8、发电厂和变电所的电气设备分为( 运行 )、( 备用 )、( 检修 )三种运行状态。
选择题1、一般凝气式火电厂厂用电率为（ B ）。
A3%~5% B 5%~8% C 8%~11% D11%~13%2、水电厂一般厂用电压等级选择（ A ）。
A 380V一个电压等级B 380V和6kV两个电压等级C 380V和10kV两个电压等级D 6kV一个电压等级3、小型水电厂厂用电最合理的是（ B ）。
A单母线分两段，由两台厂用变压器以明备用的方式分别给两段母线供电B单母线分两段，由两台厂用变压器以暗备用的方式分别给两段母线供电C单母线按机组台数分段，每段设置一台厂用变压器以明备用的方式分别给各段母线供电D单母线按机组台数分段，每段设置一台厂用变压器以暗备用的方式分别给各段母线供电4、大型水电厂厂用电最合理的是（ C ）。
A单母线分两段，由两台厂用变压器以明备用的方式分别给两段母线供电B单母线分两段，由两台厂用变压器以暗备用的方式分别给两段母线供电C单母线按机组台数分段，每段设置一台厂用变压器以明备用的方式分别给各段母线供电D单母线按机组台数分段，每段设置一台厂用变压器以暗备用的方式分别给各段母线供电5、输电线路送电的正确操作顺序为( C )。
A．先合母线隔离开关，再合断路器，最后合线路隔离开关B．先合断路器，再合母线隔离开关，最后合线路隔离开关C．先合母线隔离开关，再合线路隔离开关，最后合断路器D．先合线路隔离开关，再合母线隔离开关，最后合断路器6、各类安全距离在国家颁布的有关规程中均有规定。
发电厂变电所电气设备复习题1
《发电厂变电所电气设备》复习题1一、填空题1.交流电弧的熄灭条件是电流自然过零后，弧隙介质强度永远高于（）。
2.光电式电压互感器的基本原理主要分为基于电光效应、基于（）效应和基于分压效应三种。
3.单母线分段的作用是（）。
4.在单断路器的双母线带旁路母线接线中，设置旁路设施的作用是（）。
5.厂用电动机自启动分为空载自启动、（）自启动和（）自启动。
6.屋外配电装置的种类分为普通中型、（）、（）和半高型。
7.成套配电装置分为低压配电屏、（）和（）和箱式变电所等。
8.电气设备要能可靠工作，必须按正常工作条件进行选择，并按（）状态来校验动、热稳定性。
9.短路时最大电动力产生于三相导体中的（）相，短路形式为（）短路。
10.开关电器的短路热效应计算时间宜采用（）保护动作时间加上断路器的分闸时间。
11.火力发电厂的控制方式可分为主控制室控制方式和（）控制方式。
12.绘制展开图时一般把整个二次回路分成交流电流回路、（）回路、直流操作回路和（）回路等几个组成部分。
13.在新的国家标准中，TA代表（）互感器，QF代表（），“ON”表示（）。
二、名词解释1.真空断路器：2.电流互感器的电流误差：3.一台半断路器接线：4.配电装置的最小安全净距A值：三、简答题1.熄灭交流电弧的方法有哪些？2.厂用备用电源的引接方式有哪些？3.写出采用实用计算法和A—θ曲线求出导体短时最高发热温度的计算步骤。
四、综合题画出具有两回电源进线、四回出线并设置专用旁路断路器的双母线带旁路母线的电气主接线图，并说明用旁路断路器代替出线断路器的倒闸操作步骤。
（要求进线不上旁路）五、计算题某高温高压火电厂高压厂用备用变压器为分裂低压绕组变压器，调压方式为有载调压。
其高压绕组额定容量为40000kV A，低压绕组额定容量为20000kV A，以高压绕组额定容量为基准的半穿越电抗为U K12%=17.5。
高压厂用变压器已带负荷7000kV A，高压母线上参加自启动的电动机容量为14000kW ，高压电动机的启动电流平均倍数为K av1=5，cos 1ϕ=0.8，效率1η=0.93，高压厂用母线电压U *=1.1（有载调压）。
发电厂复习题
发电厂变电所电气部分第一章绪论习题1.电能有哪些优点?2.发电厂和变电所的作用是什么?各有哪些类型?3.什么是一次设备?什么是二次设备?举例说明。
4.什么是电气主接线?什么是配电装置?5.本课程的主要目的和任务是什么?习题2. 1填空题1.电弧有阴极区、和阳极区3部分组成。
2.交流电弧的电压波形成形变化。
3.多油断路器中的油起和作用。
4.高压断路器主要由导流部分、绝缘部分、部分和 4部分组成。
5.分裂电抗器在正常时电抗值，当其任何一条支路发生短路时，电抗值，因而能有效地限制短路电流。
6.断路器分闸时间为和之和。
7.装设隔离开关后，可以在设备检修时造成，使检修设备与带电设备8.隔离开关的型号GW5-110D/600中字母G表示，W表示，600表示9.电压互感器的二次侧不得，其外壳及二次侧必须10.常用的母材料有，铝和铝合金。
2.2选择题1.少油断路器的对地绝缘主要靠( )。
A绝缘油 B.瓷介质 C.空气 D.环氧树脂2.装设分段电抗器的作用是( )。
A.限制母线回路中的短路电流B.吸收多余的无功功率C.改善母线的电压质量D.改进用户的功率因数3.槽型母线与多条矩形母线相比，其冷却条件好，集肤效应( )。
A.小B.大C.相同D.相近4.隔离开关用于隔离电压或切换电路( )。
A.不得断开但可以接通负荷电路B.不得接通但可断开负荷电路C.不得断开或接通负荷电路D.不得转移电流或接通电路5.在交流电路中，弧电流过零值之后，当弧隙的恢复电压( )弧隙击穿电压时，将会使电弧熄灭。
A.大于B.等于C.小于D.正比于6.高压断路器多采用液压操动机构，其传递能量的媒介是( )。
A.氮气B.液压油C.压缩空气D. SF67.高压断路器的型号LW6-220中，L表示( )。
A.真空B.少油C.压缩空气D. SF68.高压熔断器的熔体往往采用铜、银等材料，这些材料有( )特点。
A.熔点高、电阻率小B.熔点低、电阻率小C.熔点高、电阻率大D.熔点低、电阻率大9.电压互感器0. 5级准确度级以在规定条件下的( )来标称。
发电厂变电站电气部分作业题
发电厂变电站电气部分作业题一、单项选择题1.电压互感器的一次绕组并联于被测回路的电路之中, 其二次额定电压通常为( ) 伏。
A.100 或100/ 3B.100 或 3 100C.100 或100/ 2D.100 或 2 1002.引出线停电的操作顺序是依次拉开断路器、( )A.线路侧隔离开关和母线侧隔离开关B. 母线侧隔离开关和线路侧隔离开关C. 断路器控制回路电源和母线侧隔离开关D. 断路器控制回路电源和线路侧隔离开关3.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )A. 内桥接线B. 单母线带旁路接线C. 双母线接线D. 单母线分段接线4.在倒母线操作过程中, 若备用母线充电成功,则应该( ) 以保证两组母线等电位。
A. 保持母联断路器两侧的隔离开关状态不变B. 切断母联断路器的控制回路电源C. 切断母联断路器两侧隔离开关的操作电源D. 快速将所有支路倒换至备用母线5.经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( ) 的机组, 其高压厂用电电压可采用3KV。
A.100MW 及以下B.100 ～300MWC.25MW 以下D.60MW 及以下6.配电装置的选择, 通常要进行技术经济比较确定。
一般( ) 电压等级宜采用屋内配电装置。
A.35KV及以下B.35KV 及以上C.10KV 及以上D.110KV 及以下7.电气设备的动稳定电流应不小于通过该电气设备的最大( ) 电流。
A. 三相冲击短路B. 冲击短路C. 三相短路D. 持续工作8.减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C.减少同一相中两个相邻绝缘子间的距离D.增加母线相间距离9.为减小某一线路短路时对其他线路的影响, 一般要求在限流电抗器后发生短路时, 限流电抗器前的残余电压不小于网络额定电压的( )A.80%B.70%C.60%D.50%10.当断路器处在合闸位置时, 断路器的位置指示信号为( )A. 红灯闪光B. 绿灯闪光C.红灯发平光D. 绿灯发平光A.单机容量为 125MW 以上， 发电厂总装机容量在 1000MW 及以上， 连接系统的电压为 220kV 及以上B.单机容量在 200MW 以上， 发电厂总装机容量在 1000MW 及以上，连接系统的电压为 330kV 及以上 C.单机容量在 300MW 以上， 发电厂总装机容量在 1000MW 及以上， 连接系统的电压为 220kV 及以上11. 图示转换开关 SM 处于位置“ I ”时接通的触点为 ( )A.1－3,5－7B. 2－4,6－8C. 1－2,5－6D. 3－4,7－812. 决定变压器绝缘老化速度的关键因素是 ( )A. 氧化B. 温度C. 湿度D. 油中分解的劣化物13. 为避免变压器事故过负荷时绝缘老化过快 , 绕组最热点温度不得超过 ( )A.85℃B.98 ℃C.105 ℃D.140 ℃14. 对夹层绝缘或有机绝缘材料的设备 ,如果变流耐压试验后绝缘电阻比耐压试验前下降 ( ), 则 认为试品不合格。
《电气设备及系统》复习题
《电气设备及系统》复习题《发电厂变电站电气设备》复习题一、填空题1、电力系统是由生产，输送，分配和使用电能的设备组成的整体。
2、由各级电压的_______ 变电站_____和____输配电线路______组成的部分称为电力网。
3、发电厂是将天然的一次能源转换为电能的工厂，变电站是变换电压和分配电能的场所。
4、火力发电厂按其作用来分有凝气式发电厂和热电厂两种类型。
5、直接生产、输送、分配和使用电能的设备，称为一次设备。
6、二次设备是对一次设备和系统的运行状况进行测量、监测、控制和保护的设备。
7、用电设备的额定电压和所在电力网的额定电压相等，发电机的额定电压是所在电网额定电压的 1.05倍。
8、若发电机电压母线额定电压为6kv，则发电机额定电压为___6.3_____kv, 与发电机直接相连的升压变压器一次侧额定电压为__6_、3____kv 。
9、电力系统的中性点运行方式有直接接地、不接地、经消弧线圈三种。
10、中性点不接地系统中发生单相接地故障时，接地相电压变为0 ，非接地两相电压变为线电压，线电压故障前后相等。
11、消弧线圈的补偿方式有全补偿、过补偿、欠补偿三种。
12、小接地电流系统的相对地绝缘水平按线电压设计；大接地电流系统的相对地绝缘水平按相电压设计。
13、除正常情况外,一切_____相与相___的短接称为短路,在中性点直接接地系统或三相四线制系统中,还包括_____相与地____或相与中线的短接。
14、短路的类型有三相短路,_____ 两相短路___,_____ 单相接地短路 ___和两相接地短路。
15、由热电子发射和强电场产生初始电子，由碰撞游离形成电弧，而电弧的维持依靠的是热游离。
16、电弧的去游离方式有_____复合______和扩散_______________。
17、高压断路器有两种作用：控制作用和保护作用。
18、高压断路器的基本结构都是由开断元件、传动元件、操动机构、绝缘支撑件和基座组成的。
发电厂变电站电气主系统复习题
复习提纲一、填空题1.当线路停电检修时，必须将线路隔离开关线路侧的_______断开。
2. 6~10KV的屋内配电装置，一般采用_______ 配电装置。
3. 某高压断路器型号为SN10-10/600-350，其中，SN表示户内式少油断路器，600表示_______，350表示______ _。
4. 信号系统中，红灯亮表示断路器在____ 位置，绿灯亮表示______位置。
5.根据一次能源不同，发电厂分为_____ 、_____ 、 _____ 、_____ 等6．某380KV线路，C相发生单相接地故障，此时该系统故障相对地电流为 A，故障相对地电压为V，一般允许继续运行小时。
7.阻抗线圈的补偿方式有、和三种，应选择方式为最佳。
8．高压隔离开关由于不带灭弧装置，因此操作。
9．电流互感器使用时应注意：、和。
10．产生电弧的主要原因是，而维持电弧燃烧的主要原因是。
弧隙的去游离主要是靠和两种方式11.保护接零是指电气设备在正常情况下与。
12. 灯光监视的断路器控制回路用绿色指示灯亮表示断路器处在____位置。
13.复式整流直流操作电源是以电压或电流 ______两种方式获得交流电源经整流后供电的直流电源。
14.在对称三相电路中仅画出其中一相设备的连接线用来表示三相电路的电路图叫_________。
15.隔离开关的操作顺序：接通电路时，应先合_____侧，后合_____；断开电路时，应先断开_____侧，后断开_____。
16.根据电气设备的布置高度和母线的布置高度，屋外配电装置分为高型、半高型和______三种。
二、选择题1. 在室外高压设备上工作，应在工作地点四周用绳子做好围栏，在围栏上悬挂：（）A、禁止合闸，线路有人工作！B、在此工作！C、禁止攀登，高压危险！Ｄ、止部，高压危险！2.突然中断供电所造成的损失不大或不会造成直接损失的负荷是( )类负荷。
A. 一类B. 二类C. 三类3.电压互感器按用途分为测量用电压互感器和( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《发电厂变电所电气设备》复习题1
一、填空题
1.交流电弧的熄灭条件是电流自然过零后，弧隙介质强度永远高于（）。
2.光电式电压互感器的基本原理主要分为基于电光效应、基于（）效应和基于分压效应三种。
3.单母线分段的作用是（）。
4.在单断路器的双母线带旁路母线接线中，设置旁路设施的作用是（）。
5.厂用电动机自启动分为空载自启动、（）自启动和（）自启动。
6.屋外配电装置的种类分为普通中型、（）、（）和半高型。
7.成套配电装置分为低压配电屏、（）和（）和箱式变电所等。
8.电气设备要能可靠工作，必须按正常工作条件进行选择，并按（）状态来校验动、热稳定性。
9.短路时最大电动力产生于三相导体中的（）相，短路形式为（）短路。
10.开关电器的短路热效应计算时间宜采用（）保护动作时间加上断路器的分闸时间。
11.火力发电厂的控制方式可分为主控制室控制方式和（）控制方式。
12.绘制展开图时一般把整个二次回路分成交流电流回路、（）回路、
直流操作回路和（）回路等几个组成部分。
13.在新的国家标准中，TA代表（）互感器，QF代表（），“ON”表示（）。
二、名词解释
1.真空断路器：
2.电流互感器的电流误差：
3.一台半断路器接线：
4.配电装置的最小安全净距A值：
三、简答题
1.熄灭交流电弧的方法有哪些？
2.厂用备用电源的引接方式有哪些？
3.写出采用实用计算法和A—θ曲线求出导体短时最高发热温度的计算步骤。
四、综合题
画出具有两回电源进线、四回出线并设置专用旁路断路器的双母线带旁路母线的电气主接线图，并说明用旁路断路器代替出线断路器的倒闸操作步骤。
（要求进线不上旁路）
五、计算题
某高温高压火电厂高压厂用备用变压器为分裂低压绕组变压器，调压方式为有载调压。
其高压绕组额定容量为40000kV A，低压绕组额定容量为20000kV A，以高压绕组额定容量为基准的半穿越电抗为U K12%=17.5。
高压厂用变压器已带负荷7000kV A，高压母线上参加自
启动的电动机容量为14000kW ，高压电动机的启动电流平均倍数为K av1=5，cos 1ϕ=0.8，效率1η=0.93，高压厂用母线电压U *=1.1（有载调压）。
低压厂用变压器额定容量为1600kV A ，短路电压U k2%=4.5。
低压母线上参加自启动的电动机容量为500kW 。
低压电动机启动电流平均倍数为K av2=5，2ηcos 2ϕ=0.8。
试计算自投高、低压母线串接自
启动时，能否实现自启动？（高压厂用母线自启动要求的最低母线电压为额定电压的65%~70%，低压厂用母线自启动要求的最低母线电压为额定电压的55%）
六、计算题
已知某发电厂主变压器高压侧220kV 断路器的长期最大工作电流为248A ，流过断路器的最大短路电流次暂态值I "=1.6kA ，断路器的全开断时间t f =0.2s 。
继电保护的后备保护动作时间t b =3s 。
若选择LW6-220/3150型断路器，额定开断电流为40kA ，额定关合电流为100kA ，额定动稳定电流为100kA ，4s 热稳定电流I th =40kA 。
试列表校验该断路器是否满足要求并写计算过程（计算中电力系统作为无限大容量电力系统考虑）。
复习题2
一、填空题
1.弧隙介质强度恢复过程主要由断路器（ ）的结构和灭弧介质的（ ）所决定。
2.六氟化硫断路器采用（ ）作为灭弧介质。
3.隔离开关的主要用途是（）和（）。
4.电流到感器产生误差的根本原因是由于存在（）。
5.在电气主接线中母线的作用是（）。
6.外桥接线适用于线路短，（）需频繁切换或有穿越功率通过的场合。
7.大型火力发电厂的厂用电电源包括厂用工作电源、厂用（）电源、事故保安电源及（）电源。
8.箱式变电所主要由高压配电室、（）和低压配电室等三部分组成。
9.发热对电器产生的不良影响包括使机械强度下降、（）增加和（）性能降低。
10.为校验电气设备而进行短路计算时，短路计算点应选择通过电器的短路电流为（）的那些点。
11.开关电器的开断计算时间应采用主保护动作时间加上断路器的（）时间。
12.在双灯控制的断路器控制电路中，红灯亮平光表示断路器处于（）状态。
绿灯亮平光表示断路器处于（）状态。
13.单元控制室的控制方式通常适用于单机容量为（）kW以上的大型机组。
14.根据表达对象和用途的不同，二次接线图可分为单元接线图、（）接线图、端子接线图和（）配置图。
二、名词解释
1.一台半断路器接线中的交替布置：
2.大型火力发电厂的事故保安电源：
3.电流互感器的10%误差曲线：
4.分相中型配电装置：
5.中央事故信号：
三、论述题
1.为什么把重合器和分段器称作智能化电器？
2.基于电光效应的电压互感器的工作原理是什么？
3.限制短路电流的方法有哪些？
四、综合题
画出具有两回电源进线、四回出线的单母线分段带旁路母线、采用分段断路器兼作旁路断路器的电气主接线图；并说明用分段断路器替代出线断路器的倒闸操作过程。
五、计算题
试校验某高温高压火电厂高压厂用备用变压器容量能否适应自启动要求。
其参数为：高压备用变压器容量为12500kV A，调压方式为有载调压，U k%=8，要求同时参加自启动的电动机容量为11400kW，电动机启动电流平均倍数为5，cosϕ=0.8，效率为η=0.9，自启动要求的最低母线电压为额定电压的65%~70%。
六、计算题
某降压变电所10kV屋内配电装置的母线采用矩形截面的铝母线，三相垂直布置，母线在绝缘子上立放。
母线的允许应力为
σ=70×106Pa，每相母线的截面尺寸为120×8mm2，母线支柱绝缘子y
之间的跨距为L=1.5m，母线的相间距离为α=0.65m，发生短路故障时，流过母线的最大冲击电流为i im=35.7kA。
试校验母线在发生短路时的动稳定，并求出绝缘子间最大的允许跨距是多少？（母线抗弯距W=bh2/6，母线的动态应力系数β=1）。
