谐波的定义及测试方法
谐波是什么意思
谐波是什么意思引言：在日常生活中，我们常常会听到关于谐波的概念，无论是在物理学、音乐领域，还是在电力传输和振动分析等领域中，谐波都扮演着重要的角色。
但是，对于一般人来说，谐波究竟是什么意思？为了更好地理解和解答这个问题，本文将深入探讨谐波的定义、产生机制以及它在不同领域的应用。
一、谐波的定义和特点谐波是指一个波动现象中所包含的频率是基频（或基波）频率的整数倍。
通俗地说，谐波是原始波的倍频或倍数倍振荡，这种倍数关系使得谐波以一种特定的规律在时间和空间中重复出现。
在物理学中，谐波可以说明各种波动现象，例如机械波、电磁波和声波中的波动。
取绳波（或弦波）为例，当弦上产生一定频率的波动时，根据波动方程的解析解，可以得到多个频率的谐波（或泛音）。
每一个谐波都对应着不同的频率和振幅，它们共同构成了泛音序列。
二、谐波的产生机制谐波的产生通常是由于一些物理或者工程系统的非线性特性。
例如，当弹簧振子超过一定振幅时，会发生非线性变形，进而产生谐波。
同样，电力系统中的非线性负载、电力电子设备以及工业机械设备的启停等，都可能激发谐波的产生。
在音乐中，乐器演奏也会产生谐波，对应于不同谐波的能量分布会产生音色的差别。
例如，对于同一个乐器弹奏的不同音调，其基频是相同的，而谐波的存在则使得不同音调的音色有所区别。
三、谐波在不同领域的应用1. 物理学中的应用：谐波在物理学中具有广泛的应用，对于波动现象的研究非常重要。
谐波分析可以帮助我们了解波动系统的性质，从而优化设备的设计和性能。
同时，谐波的研究还有助于探索波动现象的规律和机制。
2. 电力工程中的应用：在电力系统中，谐波是电能传输和配电过程中的一项重要问题。
非线性负载、电力电子设备以及对称性破坏等都可能引起谐波污染，对电力设备和系统造成不良影响。
因此，谐波分析在电力工程中具有重要意义，可以帮助预防和解决谐波问题，保障电网的稳定运行。
3. 音乐领域中的应用：谐波在音乐领域中也扮演着重要的角色。
电力系统中的谐波问题与分析技术研究
电力系统中的谐波问题与分析技术研究引言：现代社会对电力的需求越来越大，电力系统的稳定运行对于社会经济的发展至关重要。
然而，电力系统在运行过程中会面临一些问题，如谐波问题。
谐波是电力系统中的一种普遍现象，它对系统的稳定性和设备的正常运行产生了不可忽视的影响。
因此，对电力系统中的谐波问题进行深入研究和分析，提出相应的解决方法和技术手段是非常必要的。
一、谐波问题的定义与影响1. 谐波的定义谐波是指电力系统中存在的频率是基波频率整数倍的谐振现象。
电力系统中产生谐波的主要原因包括非线性负载、发电机组的谐波励磁和谐波源的接入等。
谐波问题主要表现在电压和电流波形畸变、系统损耗增加以及设备寿命缩短等方面。
2. 谐波问题的影响谐波对电力系统的影响主要体现在以下几个方面：（1）设备损坏：谐波会导致电力设备的工作电流和温度升高，进而加速设备的老化和损坏；（2）电网损失：谐波会导致电网中的有功和无功损失增加，降低系统的效率；（3）通信干扰：谐波会对通信设备产生干扰，降低通信质量和可靠性。
二、谐波分析技术为了解决电力系统中的谐波问题，需要进行谐波分析，找出谐波源，并提出相应的处理措施。
目前，谐波分析技术主要包括频谱分析和时域分析两种方法。
1. 频谱分析频谱分析是通过观察电力系统中各频率成分的振幅和相位关系，以及谐波频率分布情况来分析谐波问题。
常用的频谱分析方法包括傅里叶变换和小波变换。
（1）傅里叶变换傅里叶变换能够将信号在频域中分解成各个频率成分，并得到各频率成分的幅度和相位信息。
通过对电压或电流波形进行傅里叶变换，可以得到具体的谐波频率及其振幅，从而判断谐波的产生原因。
（2）小波变换小波变换是一种时频分析方法，能够同时提供时间和频率信息。
它通过对信号进行连续的分解，得到各个频率成分在时域和频域上的分布情况，更能反映谐波在时间上的变化特性。
2. 时域分析时域分析是通过观察电力系统中各时刻的电压和电流波形来分析谐波问题。
常用的时域分析方法包括快速傅里叶变换和窗函数法。
高压直流输电线路中的谐波分析与滤波
高压直流输电线路中的谐波分析与滤波引言：高压直流输电作为一种高效、低损耗的电力传输方式，得到了广泛的应用。
然而，在实际的应用过程中，由于诸多因素的影响，高压直流输电中会产生各种谐波问题。
本文将从谐波的概念、产生原因、分析方法和滤波技术等方面，对高压直流输电线路中的谐波问题进行探讨。
一、谐波的概念和产生原因1.1 谐波的定义谐波是指在电力系统中，频率是基波频率整数倍的波形。
一般情况下，电力系统中的谐波主要包括3次、5次、7次等奇次谐波和2次、4次、6次等偶次谐波。
1.2 谐波的产生原因谐波的产生与电力系统中的非线性设备密切相关。
在高压直流输电中，主要的谐波产生装置包括经桥整流器、组串电感器、滤波器等。
这些设备的非线性特性会导致电流和电压的畸变，进而产生谐波。
二、高压直流输电线路中谐波分析的方法2.1 多谐波分析法多谐波分析法是一种常用的谐波分析方法。
它通过对高压直流输电线路中的电压、电流进行采样，并利用傅里叶变换将信号从时域转换到频域，进而得到谐波成分的频率、相位和幅值等信息。
2.2 矩阵法矩阵法是一种较为精确的谐波分析方法。
它通过建立电压-电流矩阵关系，利用矩阵运算进行谐波分析。
相比于多谐波分析法，矩阵法能够更准确地描述高压直流输电线路中的谐波特性。
三、高压直流输电线路中的谐波滤波技术3.1 无源谐波滤波技术无源谐波滤波技术是一种通过并联谐振电路实现谐波滤波的方法。
该技术主要通过选择谐波频率和合适的谐波电阻，将谐波电流引入谐振电路，并将其消耗在电阻上，从而实现谐波滤波的效果。
3.2 有源谐波滤波技术有源谐波滤波技术是一种利用可控硅等元件实现谐波滤波的方法。
该技术通过引入逆变器和滤波器等装置，对谐波电流进行补偿或抑制，从而达到谐波滤波的目的。
四、高压直流输电线路中谐波滤波的效果评价4.1 谐波抑制率谐波抑制率是评价谐波滤波效果的重要指标。
它衡量了谐波信号经过滤波后剩余谐波成分的比例。
一般来说，谐波抑制率越高，说明滤波效果越好。
毕业论文《电力系统谐波的检测》
摘要随着电力系统的发展以及电力市场的开放，电能质量问题越来越引起广泛关注。
由于各种非线性负载(谐波源)应用普及，产生的谐波对电网的污染日益严重。
谐波是目前电力系统中最普遍现象，是电能质量的主要指标。
电力系统谐波是电能质量的重要参数之一，随着电力电子技术的发展，大量的非线性负载和各种整流设备被广泛的应用于各行各业，使电网谐波含量大大增加，电能质量下降。
谐波给供电众业的安全运行和经济效益带来了巨大影响。
所以，抑制谐波污染、改善供电质量成为迫切需要解决的问题。
因此，谐波及其抑制技术己成为国内外广泛关注的课题。
对电力系统谐波的治理，需要电力部门和用户共同参与。
一方面，用户需要电力部门公共电网电能质量能确保用户正常生产用电；另一方面，电力部门也要求用户的生产用电不影响公共电网的正常供电，特别是对于一些会对公必电网电能质量造成睡大影响的大型用户，从源头上进行电能质量的治理是必须的。
本文介绍了谐波的概念、检测及危害，详细介绍了谐波产生的来源于，电力系统中的谐波来自电气设备。
也就是说来自发电设备和用电设备。
同时介绍了谐波的危害，包括对电网运行和用电设备的危害，还包括对继电保护和自动装置的影响。
为了有效补偿负荷产生谐波电流，首先对谐波的成分有精确认识，因而需要实时检测负载电流中的谐波。
本文着重介绍了基于三相电路瞬时无功功率理论的谐波测量的理论。
进而研究了电力系统谐波的抑制措施，消除或抑制谐波的对策,可以有效地减小谐波对电网的影响，以消除和防止谐波的影响。
关键词：电力系统谐波；危害；p、q检测方法,；ip、iq检测方法目录摘要 (I)目录 (I)第1章绪论 (3)1.1 谐波的提出及意义 (3)1.2国内外研究状况及进展 (4)1.2.1国外研究现状 (4)1.2.2国内研究现状 (6)1.3本文主要研究的内容 (7)第2章电力系统谐波的分析 (8)2.1 谐波的基本概念 (8)2.1.1 谐波的定义 (8)2.1.2 电力系统谐波的表达式 (8)2.1.3 电力系统谐波的标准 (9)2.2 电力系统谐波的产生 (10)2.3 电力系统谐波的危害 (12)2.3.1 对电机的危害 (12)2.3.2对变压器的危害 (12)2.3.3 对线路的危害 (13)2.3.4 对电容器的影响 (13)2.3.4 对继电保护、自动装置工作的影响 (14)2.3.5 对其通信系统的影响 (14)2.4 本章小结 (14)第3章电力系统谐波的检测 (16)3.1谐波检测的几种方法比较 (16)3.2基于三相电路瞬时无功功率理论的谐波测量 (18)3.2.1 瞬时有功功率和瞬时无功功率 (18)3.2.2 瞬时有功电流和瞬时无功电流 (20)3.2.3 基于瞬时无功功率的p、q检测方法 (21)3.2.4 基于瞬时无功功率的ip、iq检测法 (22)3.2.5 检测示例 (24)3.3本章小结 (26)结论 (27)参考文献 (28)附录1 (29)附录2 (32)致谢 (337)燕山大学毕业论文评审意见表 (38)个人简介 (40)第1章绪论1.1 谐波的提出及意义“谐波”一词起源于声学。

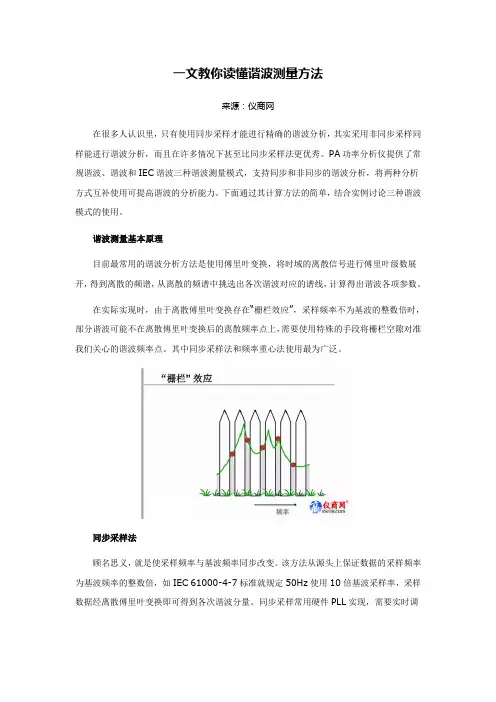

一文教你读懂谐波测量方法
一文教你读懂谐波测量方法来源：仪商网在很多人认识里，只有使用同步采样才能进行精确的谐波分析，其实采用非同步采样同样能进行谐波分析，而且在许多情况下甚至比同步采样法更优秀。
PA功率分析仪提供了常规谐波、谐波和IEC谐波三种谐波测量模式，支持同步和非同步的谐波分析，将两种分析方式互补使用可提高谐波的分析能力。
下面通过其计算方法的简单，结合实例讨论三种谐波模式的使用。
谐波测量基本原理目前最常用的谐波分析方法是使用傅里叶变换，将时域的离散信号进行傅里叶级数展开，得到离散的频谱，从离散的频谱中挑选出各次谐波对应的谱线，计算得出谐波各项参数。
在实际实现时，由于离散傅里叶变换存在“栅栏效应”，采样频率不为基波的整数倍时，部分谐波可能不在离散傅里叶变换后的离散频率点上，需要使用特殊的手段将栅栏空隙对准我们关心的谐波频率点。
其中同步采样法和频率重心法使用最为广泛。
同步采样法顾名思义，就是使采样频率与基波频率同步改变。
该方法从源头上保证数据的采样频率为基波频率的整数倍，如IEC 61000-4-7标准就规定50Hz使用10倍基波采样率，采样数据经离散傅里叶变换即可得到各次谐波分量。
同步采样常用硬件PLL实现，需要实时调整采样频率，频率的锁定需要时间，受限于滤波器及相关器件，很难做到很宽的频域，也很难保证频谱特别丰富时的准确性。
频率重心法使用足够高的采样频率（一般大于4倍基波频率）即可满足直接对信号进行采样，将信号的频谱间隔拉开，并且使用更多周期的数据点做离散傅里叶变换，降低频谱泄露的影响。
最后根据窗函数的功率谱分布特性，通过频谱的谱峰和次谱峰，找到真正的谱峰频点——即离散频谱的谱峰和次谱峰的重心。
通过频率重心法消除了栅栏效应的影响，对各次谐波使用重心法，还得到一个偏离系数，使用该系数配合窗函数功率谱，可求解得到对应频点的相位和幅值等信息。
至此，非同步采样法同样得到了各次谐波。
受限于窗函数的频谱特性，该法需要用足够高采样率来保证各频率成分的频谱互相影响足够小；而且截断造成的泄漏也不能太大，否则产生的假频率叠加到真实频谱里，导致结果误差更大。
说明谐波、间谐波和次谐波的区别
说明谐波、间谐波和次谐波的区别摘要：一、谐波、间谐波和次谐波的定义及特点二、谐波、间谐波和次谐波之间的区别三、实际应用中的区分和重要性正文：在电磁学、信号处理等领域，谐波、间谐波和次谐波是常见的术语，它们在电力系统、通信系统等方面有着广泛的应用。
下面我们将详细探讨这三者之间的区别。
一、谐波、间谐波和次谐波的定义及特点1.谐波：谐波是指在正弦波基础上，频率为整数倍基频的波形。
它具有频率整数倍、相位连续、波形对称等特点。
谐波在电力系统中主要由非线性负载和电源不平衡引起。
2.间谐波：间谐波是指频率不是基频整数倍的波形，它存在于非线性系统、非线性元件和多个频率的线性组合中。
间谐波的波形和相位无规律，能量分布较分散。
3.次谐波：次谐波是指频率是基频的整数倍的波形，但其倍数小于谐波。
次谐波的能量较低，对电力系统和通信系统的影响较小。
二、谐波、间谐波和次谐波之间的区别1.频率：谐波是基频的整数倍，间谐波不是基频整数倍，次谐波是基频的整数倍但倍数小于谐波。
2.波形和相位：谐波和次谐波具有对称的波形和连续的相位，间谐波的波形和相位无规律。
3.能量分布：谐波和次谐波能量相对集中，间谐波能量分布较分散。
4.产生原因：谐波主要由非线性负载和电源不平衡引起，间谐波和非线性系统、非线性元件以及多个频率的线性组合有关，次谐波产生原因与谐波相似，但影响较小。
三、实际应用中的区分和重要性1.电力系统：谐波、间谐波和次谐波会影响电力系统的稳定性和电能质量，如引起设备过热、噪音、损耗增加等问题。
通过对这三者的分析和控制，可以降低电力系统的故障风险，提高电能利用率。
2.通信系统：谐波和间谐波会对通信信号产生干扰，导致信号失真、误码率增加等问题。
研究和消除这些干扰有助于提高通信系统的可靠性和稳定性。
3.谐波、间谐波和次谐波的区分在电力系统设计和故障诊断中具有重要意义。
通过对这三者的分析和研究，可以有效评估电力系统的运行状态，为电力系统的优化和管理提供科学依据。
频谱分析仪测量谐波的方法
频谱分析仪测量谐波的方法嘉兆科技无线电工程应用不仅要对射频信号的谐波进行测量，有时还要确定音频信号的总谐波失真(THD)。
射频信号可能是已调信号或连续波信号。
这些信号可以由有漂移的压控振荡器(VCO)或稳定的锁相振荡器或合成器产生。
现代频谱分析仪能利用本文中所述方法来进行这些测量。
本文还将讨论如何断定在分析设备或被测器件(DUT)中是否产生谐波、对不同类型信号的最佳测量方法以及对数平均、电压单位和均方根值(ms)计算的利用。
我们这里所处理的所有信号均假定为周期信号，亦即它们的电压随时间的变化特性是重复的。
傅里叶变换分析可以将任何重复信号表示为若干正弦波之和。
按一定目的产生的频率最低的正弦波称为基频信号。
其它正弦波则称为谐波信号。
可以利用频谱分析仪来测量基频信号及其谐波信号的幅度。
谐波常常是人们不希望存在的。
在无线电发射机中，它们可能干扰射频频谱的其它用户。
例如，在外差接收机的本振(LO)中，谐波可能产生寄生信号。
因此，通常应对它们进行监控并将其减小到最低限度。
利用频谱分析仪对信号进行测量时，分析仪的电路也会引入其自身的某种失真。
为了进行精确测量，用户需要了解所测得的失真究竟是所考察的信号的一部分还是由于引人分析仪所引起的。
分析仪所产生的失真起因于某些微弱非线性特性(因为它没有理想线性特性)。
因此，可以用表明输出电压(O)与输入电压(I)之间的关系的泰勒(Taylor)级数来表示频谱分析仪的信号处理特性：V0=K1V i+K2V i2+K3V3i (1)式中V0=输出电压V i=输入电压K1、K2和K3均为常数利用上面的关系式，可以直接证明：输入电压加倍将引起V i2项增加4倍(6dB)，因而引起对正弦波的二次谐波响应增加4倍。
类似类推，三阶谐波失真随输入电平按三次方规律增加。
有两种方法即依靠技术指标或实验能断定分析仪是否对测出的失真有影响。
为了依据分析仪的谐波失真技术指标来判断其影响，利用对失真量级的了解，将相对于分析仪输入混频器上的特定信号以伽给出的那些技术指标变换成针对选择的输入电平给出的dBC。
谐波定义(精)
谐波定义一、谐波定义供电系统谐波的定义是对周期性的非正弦电量进行傅立有叶级数分解，除了得到与电网基波相同的分量，还得到一系列大于电网基本频率相同的分量，这部分电量称为谐波.谐波频率与基波的比值（n=fn/f1)称为谐波次数。
电网中有时也存在整数倍谐波，称为谐波（Non-harmonics)或分数谐波。
谐波实际上是一种干扰量，使电网受到污染。
电工技术领域主要研究谐波的发生、传输、测量、危害及抑制，其频率范围一般为2≤n≤50.二、谐波源向公用电网注水谐波电流在公用电网上产生谐波电压的电气设备称位谐波源。
具有非线性特性的电气是主要的谐波源，例如带有电子器件的交流设备，交流控制器和电弧炉、感应炉、荧光灯、变压器等。
我国工业也越来越朵的使用产生谐波的电器设备，例如晶闸管电路供电的直流提升机、交-变频率装置、轧钢支流转动装置、晶闸管串级调速的风机水泵和冶炼电弧等。
这些设备取用的电流是非正弦的，其谐波分量使系统正弦电压产生畸变。
谐波电流的量取决于谐波源设备本身的特性极及其工作状况，而与电网参数无关，故可视为恒流源。
各种晶闸管电路产生的谐波次数与其电路形式有关，称为该电路的特征谐波。
对称三相变流低那路的网侧特征谐波次数为：PN±1（正整数）式中P为一个电网周期内脉冲触发次数（或称脉冲次数）。
除特征谐波外，在三相电压不平衡，触发脉冲不对或非稳定工作状态下，上述电路还会产生非特征谐波。
进行谐波分析和计算最有意义的是特征谐波，当电网接有多个谐波源时，由于各谐波源的同次谐波电流分量的相位不同，其和将小于各分量的算术和。
变压器激磁电流中含有3，5，7等各次谐波分量。
由于变压器的原副边组中总有一组为角形接法，为3次谐波提供了通路，故3次谐波电流不流入电网。
三、电力系统抑制谐波的措施为了把谐波对电力系统的干扰（污染）限制在系统可以接受范围内，我国和国际上分别颁布了电力系统谐波管理暂行规定和IEC标准，明确了各种谐波源产生谐波的极限值。
谐波的概念
谐波的概念谐波是物理学中一个重要的概念，它常常出现在机械振动、电磁波和量子力学等领域，具有很多有趣的性质和应用。
本文将从定义、特点、计算方法和应用等方面探讨谐波的概念。
一、定义谐波指的是振动或波动中频率与基波（最低频率）的整数倍相等的波。
例如，对于一个长度为L的弦，其基波频率为f1，第一个谐波频率为f2=2f1，第二个谐波频率为f3=3f1，依此类推。
二、特点谐波与基波的频率成整数倍关系，因此它们的周期也成整数倍关系。
谐波的波长也成整数倍关系，比基波的波长短，能量集中于特定的频率，具有单一频率的纯净波形。
此外，谐波的振幅也呈整数倍衰减，通常只有前几个谐波在实际应用中有用，并且前几个谐波的振幅比后面的谐波明显高。
三、计算方法谐波与基波的频率f1、f2、f3等等依次成整数倍关系，用公式f_n =nf1（n为整数）来表示。
对于弦、管道、电路等物理系统，其谐波频率有不同的计算公式。
例如，对于长度为L，拉紧系数为T，质量线密度为μ的弦，其第n个谐波频率为：f_n = n v / 2L，其中v=sqrt(T/μ)是弦的传播速度。
四、应用谐波在物理学、工程学和音乐学等领域有广泛的应用。
在物理学中，谐波是机械振动、电磁波和量子力学中重要的概念，可以用来解释共振、声学和光学等现象。
在工程学中，谐波分析是检测机器和结构的重要手段，可以有效地发现机器故障和结构缺陷。
在音乐学中，谐波分析可以帮助人们理解音乐的谱系和和声结构，为音乐教育和演奏提供重要的理论支持。
综上所述，谐波是物理学中的一个重要概念，具有很多有趣的性质和应用。
了解谐波的定义、特点、计算方法和应用，有助于我们更好地理解物理现象和工程问题，同时也为音乐学和艺术创作提供了有益的参考。
谐波知识
谐波知识一、谐波的定义谐波是指电压中所含有的频率为50HZ正弦基波的整数倍的电量，50HZ称为基波频率，大于基波频率3倍=150HZ的波称之为三次谐波，基波频率5倍250HZ 的波称之为五次谐波，以此类推。
不管几次谐波，他们都是正弦波。
一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。
从广义上讲，由于交流电网有效分量为工频单一频率，因此任何与工频频率不同的成分都可以称之为谐波，正是因为广义的谐波概念，才有了“分数谐波”、“间谐波”、“次谐波”等等说法。
二、谐波的产生产生的原因：由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波。
主要非线性负载有UPS、开关电源、整流器、变频器、逆变器、中频炉、电焊机等。
用傅立叶分析原理，能够把非正弦曲线信号分解成基本部分和它的倍数。
在电力系统中，谐波产生的根本原因是由于非线性负载所致。
当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。
由于半导体晶闸管的开关操作和二极管、半导体晶闸管的非线性特性，电力系统的某些设备如功率转换器比较大的背离正弦曲线波形。
谐波电流的产生是与功率转换器的脉冲数相关的。
6脉冲设备仅有5、7、11、13、17、19 ….n倍于电网频率。
功率变换器的脉冲数越高，最低次的谐波分量的频率的次数就越高。
其他功率消耗装置，例如荧光灯的电子控制调节器产生大强度的3 次谐波( 150 赫兹)。
在供电网络阻抗( 电阻) 下这样的非正弦曲线电流导致一个非正弦曲线的电压降。
在供电网络阻抗下产生谐波电压的振幅等于相应谐波电流和对应于该电流频率的供电网络阻抗Z的乘积。
次数越高，谐波分量的振幅越低。
只要哪里有谐波源那里就有谐波产生。
也有可能，谐波分量通过供电网络到达用户网络。
例如，供电网络中一个用户工厂的运转可能被相邻的另一个用户设备产生的谐波所干扰。
三、谐波的来源谐波问题早在20世纪20年代和30年代就引起了人们的注意。
谐波class a判定标准
谐波class a判定标准随着电力系统的不断发展，谐波问题已经成为影响电力系统安全和稳定运行的重要因素。
谐波是指电力系统中出现的非整数倍频率的电流或电压，其对电力系统的影响主要表现为对设备的损耗增加、电压波动、电磁干扰等。
为了确保电力系统的正常运行，需要对谐波进行有效的控制和治理。
本文主要研究谐波Class A判断标准，为谐波治理提供理论依据。
一、谐波Class A的定义谐波Class A是指电力系统中谐波含量超过国家标准规定的上限值的一种现象。
根据国家标准GB/T 14549-1993《电能质量公用电网谐波》的规定，谐波Class A的具体指标如下：1. 总谐波畸变率（THD）：对于公用电网，其总谐波畸变率应不大于5%；对于供电设备，其总谐波畸变率应不大于10%。
2. 奇次谐波含有率：对于公用电网，其奇次谐波含有率（除3次谐波外）应不大于4%；对于供电设备，其奇次谐波含有率（除3次谐波外）应不大于5%。
二、谐波Class A的判断方法1. 总谐波畸变率（THD）的判断：通过测量电力系统中各次谐波的含量，计算其均方根值，与总电压有效值之比，即为总谐波畸变率。
如果测量结果大于5%，则判定为谐波Class A。
2. 奇次谐波含有率的判断：通过测量电力系统中各奇次谐波的含量，与各奇次电压有效值之比，即为奇次谐波含有率。
如果测量结果大于4%（对公用电网）或5%（对供电设备），则判定为谐波Class A。
三、谐波Class A的影响谐波Class A对电力系统的影响主要表现在以下几个方面：1. 对设备的损耗增加：谐波会使设备的铜损、铁损等附加损耗增加，从而降低设备的运行效率。
2. 电压波动：谐波会使电力系统的电压波动，影响设备的正常运行。
3. 电磁干扰：谐波会产生电磁干扰，对通信系统、自动化设备等造成影响。
4. 对继电保护的影响：谐波会使继电保护的判定错误，影响电力系统的安全稳定运行。
四、结语谐波Class A的判断标准为电力系统的谐波治理提供了重要的参考依据。
谐波简要分析
谐波分析一、谐波的定义电力系统谐波的定义是指对周期性非正弦电量进行傅立叶级数分解，除了得到与基波频率相同部分的分量，还得到一系列频率大于基波频率的分量，这部分称为谐波。
即电网中电压或电流除了频率为50Hz部分电压或电流部分，其余电压或电流频率高于50Hz部分为谐波。
频率为基波频率50Hz的多少倍即称为多少次谐波。
二、谐波的产生谐波产生的根本原因是由于电压通过非线性负载时波形发生了畸变，电压与电流不成线性（不成正比）关系造成的。
电力系统中主要是非线性设备、逆变负荷设备产生谐波，现在着重分析非线性设备，如整流器、开关电源等。
以最简单的二极管为例：二极管的管压降为0.7V，当通过交流电压时，电源电压与负载电压波形如下：负载电压与输入电压不成比例即输入电压发生了畸变，畸变电压、电流造成谐波。
谐波之所以有危害是因为这些造成谐波设备在吸收发动机供给的基波能量时，又把部分基波能量转换成谐波能量向系统输送，使其它设备受干扰甚至使供电系统发生畸变。
三、谐波的危害谐波因为其电流大，频率高且不同于基波频率等特点对不同的设备造成不同的影响。
（一）、使变压器基波负载容量下降，噪音变大。
（二）、使电动机，发电机效率降低；（三）、使电力电缆发热。
（四）、使继电保护自动装置误动作。
（五）、对功率因数补偿柜的影响电容组容抗随频率增高而降低，谐波电流频率高，因而流过电容组时电流增大，使电容器寿命缩短。
电容补偿只能解决相位滞后而不能解决电流畸变，不能出来谐波问题。
增加电容使电路阻抗复杂，容易形成电路谐振。
（六）、谐波会使公用电网中的电力设备产生附加的损耗，浪费用电。
谐波部分能量加载于负载上，虽然做了有用功和无用功，但这些做功没必要。
四、谐波的治理国家颁布的《电力供应与使用条例》第十九条规定：用户受电端的供电质量应当符合国家标准或者电力行业标准。
作为电能质量之一的《电能质量-公用电网谐波》对谐波电压畸变及谐波电流做了详细规定：针对谐波的治理两种方法：一是采用无源滤波或有源滤波电路谐波来旁路或滤除谐波；二率校正电路对装置本身进行改造，使其补偿所产生的谐波。
谐波测试方案范文
谐波测试方案范文谐波测试是一种用于检测电力系统中谐波问题的测试方法。
谐波是指频率高于基波频率的电压和电流分量。
这些谐波成分可能会对电力设备造成损害，且它们的存在可能导致电网不稳定和电力质量下降。
因此，进行谐波测试对于保证电力系统的正常运行至关重要。
下面是一个针对谐波测试的方案，包括测试的目的、测试的步骤以及测试所需的设备。
测试目的：1.检测电力系统中的谐波问题，识别并定位谐波源；2.评估谐波对电力设备的影响，判断是否需要采取措施进行谐波滤波；3.监测电力系统中的谐波水平，确保电力质量符合相关标准。
测试步骤：1.准备测试仪器和设备，包括功率质量分析仪、电流和电压传感器等；2.将功率质量分析仪与电力系统相连，确保连接正确并稳定；3.设置功率质量分析仪的参数，包括采样频率、数据存储方式等；4.开始测试，记录电力系统中的电流和电压波形；5.分析记录的数据，计算谐波水平和各次谐波的百分比；6.对谐波水平和各次谐波进行评估，判断是否存在谐波问题；7.根据测试结果，采取必要的措施进行谐波滤波或其他处理。
测试所需设备：1.功率质量分析仪：用于记录和分析电力系统中的电流和电压波形；2.电流和电压传感器：用于连接到电力系统中的电流和电压线路，将信号传输给功率质量分析仪；3.数据存储设备：用于保存测试结果，如计算机或移动存储设备。
在测试过程中，需要注意以下几个方面：1.确保测试仪器和设备的准确性和可靠性，确保其能够准确记录和分析谐波数据；2.选择适当的测试时段和负荷情况进行测试，以获取准确的谐波数据；3.分析测试结果时，对比相关标准和指导线，判断谐波水平是否超过规定的范围。
总之，谐波测试方案需要综合考虑测试目的、测试步骤和所需设备，以确保测试的准确性和有效性。
通过谐波测试，可以帮助识别和解决电力系统中的谐波问题，提高电力质量和设备的可靠性。
谐波分析
谐波的产生：在电力系统中，电压和电流波形理论上应是工频下的正弦波，但实际的波形总有不同的非正弦畸变。
从数学的角度分析，任何周期波形都可以被展开为傅里叶级数，因此，对于周期T=2π/ω的非正弦电压μ(t)或电流i(t)，在满足狄里赫利条件下可以展开成如下形式的傅里叶级数，即：式中：c1sin(ωt+θ1)为基波分量；cnsin(nωt+θn)为第n次谐波分量。
可以看出，所谓谐波就是一个周期电气量的正弦分量，其频率为基波频率的整数倍，这也是国际上公认的谐波定义。
由于谐波的频率是基波频率的整数倍，因此通常又被称为高次谐波。
虽然在实际的电网中还存在一些频率小于基波频率整数倍的正弦分量，但主要研究的还是电网中存在的整数次谐波。
公用电网中的谐波产生原因主要和以下两方面有关：(1)电源本身以及输配电系统产生的谐波。
由于发电机三相绕组在制作上很难做到绝对对称，铁心也很难做到绝对均匀一致等制造和结构上的原因，使得电源在发出基波电势的同时也会产生谐波电势，但由于其值很小，一般在分析电力系统谐波问题时可以忽略。
在输配电系统中则主要是变压器产生谐波，由于其铁芯饱和时，磁化曲线呈非线性，相当于非线性器件，饱和程度越深波形畸变也就越严重，再加上设计时出于经济性考虑，使磁性材料工作在磁化曲线的近饱和区段，从而产生谐波电流。
电源和输配电系统虽然产生谐波，但这两方面产生的谐波所占的比例一般都很小。
(2)电力系统负荷端大量的大功率换流设备和调压装置的广泛应用产生的谐波，如荧光灯、电弧炉、变频设备、家用电器等。
这些用电设备具有非线性特征，即使供给的是标准的正弦波电压，也会产生谐波电流注入系统，给电网造成大量的谐波，甚至会因为参数配置问题使得局部区域产生放大，由用电设备产生的谐波所占比例很大，是电网主要的谐波源。
谐波的危害：谐波电流和谐波电压的存在，对公用电网造成了很大的污染，破坏了用电设备所处的环境，容易导致一系列的故障和事故，严重威胁着电力系统的安全稳定运行。
谐波
jianbo035实习小编一级(40) | 我的百科 | 我的知道 | 我的消息(0/0)| 百度首页 | 退出新闻网页贴吧知道MP3图片视频百科设置∙首页∙自然∙文化∙地理∙历史∙生活∙社会∙艺术∙人物∙经济∙科学∙体育编辑词条谐波目录[隐藏]一、谐波的来源二、谐波的定义三、谐波的产生四、谐波的分类五、谐波的参数六、与谐波有关的参数定义七、谐波的危害八、国内治理谐波污染的几种方法一、谐波的来源二、谐波的定义三、谐波的产生四、谐波的分类五、谐波的参数六、与谐波有关的参数定义七、谐波的危害八、国内治理谐波污染的几种方法∙九、谐波污染治理有关谐波的数学分析在18世纪和19世纪已经奠定了良好的基础。
傅里叶等人提出的谐波分析方法至今仍被广泛应用。
[编辑本段]一、谐波的来源“谐波”一词起源于声学。
电力系统的谐波问题早在20世纪20年代和30年代就引起了人们的注意。
当时在德谐波波形图国，由于使用静止汞弧变流器而造成了电压、电流波形的畸变。
1945年J.C.Read发表的有关变流器谐波的论文是早期有关谐波研究的经典论文。
[编辑本段]二、谐波的定义谐波（harmonic)定义：谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。
产生的原因：由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波。
主要非线性负载有UPS、开关电源、整流器、变频器、逆变器等。
谐波的危害：降低系统容量如变压器、断路器、电缆等；加速设备老化，缩短设备使用寿命，甚至损坏设备；危害生产安全与稳定；浪费电能等。
谐波的治理：有源电力滤波器是治理谐波的最优产品。
[编辑本段]三、谐波的产生用傅立叶分析原理，能够把非正弦曲线信号分解成基本部分和它的倍数。
在电力系统中，谐波产生的根本原因是由于非线性负载所致。
当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。
谐波的定义及测试方法
谐波的定义及测试方法谐波是指波形中频率相对于基波是整数倍关系的波动现象。
简单来说，谐波是由基波的震动而引起的次要波动。
在物理学中，任何复杂的周期函数都可以表示为一系列谐波的叠加。
谐波存在于各种波动现象中，包括电磁波、声波和机械波等。
对于周期性现象，如周期性机械振动和周期性电流，谐波是普遍存在的。
以下是一些测试谐波的方法：1.频谱分析仪：频谱分析仪是一种常用的测试设备，可以用于分析信号的频率成分。
通过连接信号源到频谱分析仪上，可以直观地查看信号的频率谱，进而观察和分析谐波的存在和强度。
频谱分析仪可以提供信号的幅度、相位和频谱等信息。
2.傅里叶变换：傅里叶变换是一种重要的数学工具，可以将时域信号转换为频域信号。
通过对信号施加傅里叶变换，可以得到信号的频率谱密度，并从中分析和提取谐波的信息。
傅里叶变换的实现可以使用数字信号处理算法，如快速傅里叶变换（FFT）。
3.声谱仪：声谱仪是一种专门用于声波频谱分析的设备。
通过将声音输入到声谱仪上，可以显示声音的频谱，并帮助我们观察和研究声音中的谐波。
声谱仪可以用于诸如音乐、语音和机械振动等领域的研究。
4.电力质量分析仪：电力质量分析仪是一种用于分析电力系统工作状态的设备。
通过连接到电力系统上，电力质量分析仪可以监测和记录电压、电流等参数，并进行频谱分析，以检测和识别电力系统中的谐波问题。
这些设备通常应用于电力行业和电力设备的故障排查。
除了上述方法外，还可以使用示波器、信号发生器和计算机等设备进行谐波的测试和分析。
这些工具和方法可以帮助我们全面了解信号中谐波的特性和影响，从而对信号进行优化和改善。
总之，谐波是波动现象中频率相对于基波是整数倍关系的次要波动。
通过使用频谱分析仪、傅里叶变换、声谱仪和电力质量分析仪等设备和方法，可以对谐波进行测试和研究，进而分析信号的频率结构和特性。
这些方法可以应用于各种波动现象的研究和工程应用中。
变频器谐波标准
变频器谐波标准
一、定义和术语
变频器：一种应用电磁感应原理，将恒定直流电压转换为可变交流电压的电子设备。
谐波：在交流电源系统中，由于非线性负载设备（如变频器）的输入而产生的波形失真现象。
二、谐波限值
根据国际和国内标准，变频器产生的谐波应符合以下限值：
1. 电压谐波畸变率：≤5%
2. 电流谐波畸变率：≤10%
三、测量方法
使用专业的电力分析仪器对变频器产生的谐波进行测量，以获得准确的谐波数据。
具体方法可参考《电力谐波测量方法》等相关标准。
四、测试条件
1. 测试环境：实验室或现场测试，确保测试环境符合要求。
2. 测试设备：使用符合标准的电力分析仪器、变频器等设备。
3. 测试程序：按照相关标准规定的程序进行测试。
五、认证机构
对于变频器谐波的认证，应由权威的认证机构进行。
常见的认证机构包括：中国国家质量监督检验检疫总局、中国合格评定国家认可委员会等。
六、标记和标识
变频器制造商应在产品上标明其谐波等级，以便用户了解其产品性能。
同时，用户在选择变频器时，也应关注其谐波性能指标。
七、检查与监督
政府和相关机构应对市场上销售的变频器进行谐波检查和监督，以确保其符合国家或国际标准。
对于不符合标准的变频器，应禁止销售和使用。
八、违反规定的处理
对于违反谐波限值规定的变频器，制造商应承担相应的法律责任，包括停止生产、销售和使用该产品，并按照相关法律法规进行处罚。
同时，用户在选择变频器时，也应关注其谐波性能指标，并避免购买和使用不符合标准的变频器。
谐波概述
n=k × p ± 1 n:谐波阶次 谐波阶次 k:常数 (=1,2,3,…) (=1,2,3,…) p:设备脉冲数 三相设备( 三相设备(p= 6) k =1n= 5 ,7 =1n k=2n=11, 13 =2n k=3n=17, 19 =3n
…..
谐波源的谐波频谱
设备频率设备频率 阻抗分析
变压器
谐波电流 I5, I7, I11 …
6% 电抗器
电容器 LOAD
设备频率设备频率 阻抗分析
变压器阻抗: 变压器阻抗
Z( )
X TR ( n ) = 2 × π × f n × L
XL(n)= XC(n)
XTR(n)
f(Hz)
f0=204
避免过电流分析 避免过电流分析
谐波的分类
相序分类
正序谐波( 正序谐波( 3n +1 )
例如: 例如: 4th, 7th, ---
负序谐波( 3n - 1 )
例如: 例如: 2nd, 5th, 8th, ---
零序谐波( 零序谐波( 3n )
例如: 例如:3rd, 6th, ---
( n :正整数) 正整数)
谐波的分类
相序分类
其它
谐波源
直流设备
AC
+
直流电机 电镀 DC 电解 电信 电池充电机
-
谐波源
变频驱动设备
+
AC P DC W M AC
M
造纸、纺织、空调、印刷….. 造纸、纺织、空调、印刷…..
谐波源
单相设备
AC A N 计算机、显示屏、灯光、 音响、加热设备--计算机、显示屏、灯光、 音响、加热设备--DC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部分电量称为谐波。
谐波频率与基波频率的比值（n=fn/f1） 称为谐波次数。
电网中有时也存在非整数倍谐波，称为非谐波（Non-harmonics ）或分数谐波。
谐波实际上是一种 干扰量，使电网受到“污染”。
目前公司常用测试输入电流谐波的仪器有TEK 系列示波器（可采用WAVESTAR 软件进行谐波分析），测试输出电压谐波的仪器有GW GAD-201G （失真仪）和TEK 系列示波器（可采用WAVESTAR 软件进行谐波分析）。
使用下面的方法计算信号的THD ： () ++++++=27262524232221
1A A A A A A A THD 其中A 1是幅频特性中基波的幅值，而A 2 、A 3、A 4、A 5、……分别是2、3、4、5、……次谐波的幅值。
选取不同数量的谐波分量，可以计算出对应的THD 值。
采用WAVESTAR 软件进行分析可以得到完整谐波分析数据，下图为分析得出的柱型图，从图中可以针对各次谐波异常的状况采取相应的对策进行改善： Harmonic magnitude as a % of the fundamental amplitude
0.0%0.7%
1.5%
2.2%
3.0%
3.7%
4.4%
5.2%
5.9%
6.6%
7.4%
8.1%
Voltage:
Current: Ch 1
# Harmonics: 20
Type: Current Magnitude
波峰因数定义为交流信号峰值与有效值之比（峰均比），典型的波峰因数是： 正弦波：
1.414；方波： 1；25％的占空比的脉冲：2 。
波峰因数（CREST FACTOR ）的概念在UPS 行业是用来衡量UPS 带非线性负载的能力，对线性负载（R LOAD ）而言，正弦波电流峰值Ipeak 与均方根值Irms 之比为1.414:1；在非线性负载（RCD LOAD ）时，波峰因数则被认定为：在相同的有功功率条件下，非线性负载的电流峰值与非线性负载电流均方根值之比。
实际测试波形参考如下： 相同有功功率下投R 载（左边）和RCD 负载（右边）的不同波形
CH1：输出电压（黄） 200V/DIV CH2： 输出电流（绿）20A/DIV
计算公式参考如下： rms peak factor Crest I I =
Γ-。
