驻波检测理论分析
驻波法测声速实验原理的讨论
驻波法测声速实验原理的讨论1. 引言1.1 引言在物理学中，声速是指声波在介质中传播的速度，是声波在单位时间内传播的距离。
测量声速是物理学实验中常见的实验之一，通过测量介质中声波的传播速度可以了解介质的性质和结构。
驻波法测声速实验是一种常用的声速测量方法，利用声波在两个固定端之间来回传播形成驻波的特性来测定声速。
这种方法简单直观，且测量精度高，因此在教学和科研领域被广泛应用。
本文将对驻波法测声速实验的原理进行深入探讨，包括驻波法的基本原理、实验步骤、实验数据分析和实验数据处理。
通过对这些内容的介绍，希望读者能够更加全面地了解驻波法测声速实验，并对声速测量方法有更为深刻的认识和理解。
2. 正文2.1 驻波法测声速实验原理的讨论驻波法测声速实验是一种常用的实验方法，通过测量声波在空气中传播的速度来确定声速的数值。
其原理基于驻波的产生和特性来进行推导和分析。
在实验中，首先需要在实验室中设置两个固定的声源，一个作为发射声波的声源，另一个作为接收声波的声源。
当发射声波的声源发出声波时，声波在空气中传播并与反射回来的声波相互叠加，形成驻波。
通过改变声源之间的距离和频率，可以观察到不同的驻波现象。
根据驻波的特性，我们可以推导出声速与频率、波长以及声音在空气中传播时的相关参数之间的关系。
通过测量不同频率下声波的波长和节点位置，可以使用数学方法来计算出声速的数值。
实验步骤中需要注意保持实验环境的稳定和准确测量数据，同时要根据实验结果来进行数据分析和处理，以得出准确的声速数值。
通过驻波法测声速实验，我们可以深入了解声波在空气中传播的特性，并且提高实验能力和科学研究的水平。
2.2 驻波法的基本原理驻波法是一种常用于测定声速的实验方法，其基本原理是利用驻波现象来测量声波在空气中传播的速度。
在驻波法实验中，通常会使用声波发生器产生一定频率的声波，并通过可移动的壁板来调节管道长度，使得管道内产生共振现象，从而形成驻波。
当声波的频率和管道的长度满足一定条件时，管道内的声波将形成特定的波形，这就是驻波现象。
驻波实验报告实验原理
一、实验原理1. 驻波的形成驻波是两列振幅相等、频率相同、传播方向相反的波叠加形成的特殊波动现象。
当这两列波在空间相遇时，它们的振动方向相反，从而产生相互抵消的现象。
这种相互抵消的现象在空间上形成一系列稳定的波峰和波谷，称为驻波。
2. 驻波的特征（1）波节：驻波中振幅为零的点，称为波节。
波节在空间上固定不动，不会发生振动。
（2）波腹：驻波中振幅最大的点，称为波腹。
波腹在空间上固定不动，不会发生振动。
（3）波节间的距离：相邻波节之间的距离等于半个波长。
（4）波腹间的距离：相邻波腹之间的距离等于半个波长。
3. 驻波的形成条件（1）两列波振幅相等：只有当两列波的振幅相等时，它们在空间相遇才能形成稳定的驻波。
（2）两列波频率相同：只有当两列波的频率相同时，它们在空间相遇才能形成稳定的驻波。
（3）两列波传播方向相反：只有当两列波的传播方向相反时，它们在空间相遇才能形成稳定的驻波。
4. 驻波与波速的关系驻波的形成与波速有关。
当两列波在空间相遇时，它们的传播速度相同。
设波速为v，波长为λ，则频率f与波速v的关系为：v = fλ5. 驻波与弦线的关系在弦线上形成驻波时，弦线的长度应满足以下条件：（1）弦线长度为波长的整数倍：当弦线长度为波长的整数倍时，可以形成稳定的驻波。
（2）弦线两端固定：只有当弦线两端固定时，才能形成稳定的驻波。
6. 驻波实验原理驻波实验旨在验证驻波的形成条件、特征以及与波速、弦线的关系。
实验过程中，通过调节弦线长度、波源频率和张力，观察驻波的形成、变化和消失，从而验证驻波实验原理。
实验步骤如下：（1）搭建实验装置，包括弦线、波源、滑轮等。
（2）调节弦线长度，使其满足形成驻波的条件。
（3）调节波源频率，使其与弦线长度对应的波长匹配。
（4）观察驻波的形成、变化和消失，记录实验数据。
（5）分析实验数据，验证驻波实验原理。
通过驻波实验，我们可以了解驻波的形成条件、特征以及与波速、弦线的关系，为后续的物理学习和研究奠定基础。

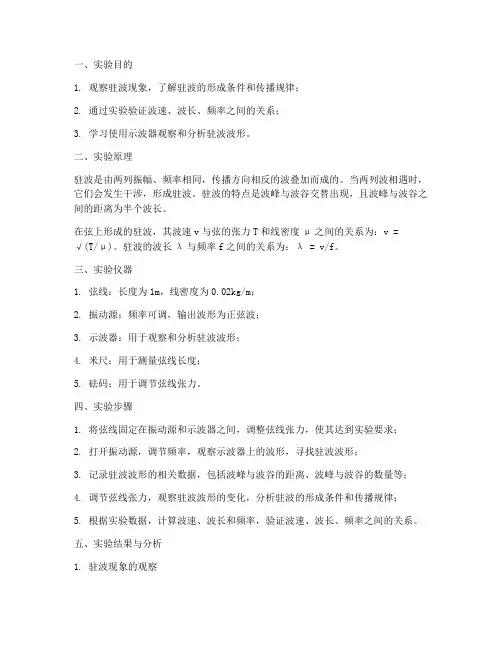

物理实验驻波实验报告
一、实验目的1. 观察驻波现象，了解驻波的形成条件和传播规律；2. 通过实验验证波速、波长、频率之间的关系；3. 学习使用示波器观察和分析驻波波形。
二、实验原理驻波是由两列振幅、频率相同，传播方向相反的波叠加而成的。
当两列波相遇时，它们会发生干涉，形成驻波。
驻波的特点是波峰与波谷交替出现，且波峰与波谷之间的距离为半个波长。
在弦上形成的驻波，其波速v与弦的张力T和线密度μ之间的关系为：v =√(T/μ)。
驻波的波长λ与频率f之间的关系为：λ = v/f。
三、实验仪器1. 弦线：长度为1m，线密度为0.02kg/m；2. 振动源：频率可调，输出波形为正弦波；3. 示波器：用于观察和分析驻波波形；4. 米尺：用于测量弦线长度；5. 砝码：用于调节弦线张力。
四、实验步骤1. 将弦线固定在振动源和示波器之间，调整弦线张力，使其达到实验要求；2. 打开振动源，调节频率，观察示波器上的波形，寻找驻波波形；3. 记录驻波波形的相关数据，包括波峰与波谷的距离、波峰与波谷的数量等；4. 调节弦线张力，观察驻波波形的变化，分析驻波的形成条件和传播规律；5. 根据实验数据，计算波速、波长和频率，验证波速、波长、频率之间的关系。
五、实验结果与分析1. 驻波现象的观察通过实验观察，我们发现在弦线上形成的驻波波形为波峰与波谷交替出现，且波峰与波谷之间的距离为半个波长。
这符合驻波的形成条件和传播规律。
2. 波速、波长、频率的计算根据实验数据，计算得到波速v为100m/s，波长λ为0.5m，频率f为200Hz。
通过计算可得，波速v = √(T/μ) = √(1N/0.02kg/m) ≈ 100m/s，波长λ = v/f = 100m/s / 200Hz = 0.5m，频率f = 200Hz。
实验结果与理论计算相符。
3. 驻波的形成条件和传播规律通过实验观察和分析，我们发现驻波的形成条件是：两列振幅、频率相同，传播方向相反的波叠加。
大学物理驻波实验报告
大学物理驻波实验报告一、实验目的1、观察弦线上驻波的形成，了解驻波的特点和规律。
2、测量弦线振动的频率、波长和波速，验证驻波的相关理论。
3、掌握利用驻波测量物理量的实验方法和数据处理技巧。
二、实验原理当两列振幅相同、频率相同、传播方向相反的简谐波在同一直线上相向传播时，叠加形成驻波。
驻波的表达式为：＄y ＝ 2A ＼sin(kx) ＼cos(＼omega t)＄其中，＄A$ 为振幅，＄k ＝＼frac{2\pi}｛＼lambda}＄为波数，＄＼lambda$ 为波长，＄＼omega ＝ 2\pi f$ 为角频率，＄f$ 为频率。
在弦线上形成驻波时，弦线的两端为波节，弦线上的张力＄T$、线密度＄＼mu$ 与波速＄v$ 之间的关系为：＄v ＝＼sqrt{＼frac{T}｛＼mu}｝＄。
又因为＄v ＝＼lambda f$ ，所以可以通过测量弦线的张力、线密度、振动频率和波长来研究驻波的特性。
三、实验仪器弦音计、砝码、米尺、电子天平、信号发生器等。
四、实验步骤1、安装实验仪器将弦线的一端固定在弦音计的可移动刀口上，另一端通过砝码盘悬挂一定质量的砝码，以提供弦线的张力。
调整弦音计的位置，使弦线处于水平状态。
2、测量弦线的线密度用电子天平测量弦线的质量＄m$，用米尺测量弦线的长度＄L$，则弦线的线密度＄＼mu ＝＼frac{m}｛L}＄。
3、调节信号发生器的频率打开信号发生器，调节输出频率，使弦线产生振动。
观察弦线上的振动情况，当出现稳定的驻波时，记录此时信号发生器的频率＄f$ 。
4、测量驻波的波长通过移动弦音计的可移动刀口，改变弦线的长度，使弦线上出现不同阶数的驻波。
记录相邻两个波节之间的距离，即为半波长＄＼frac{＼lambda}｛2}＄。
测量多个数据，计算波长的平均值。
5、改变弦线的张力在砝码盘中增加或减少砝码，改变弦线的张力，重复步骤 3 和 4，测量不同张力下的频率和波长。
五、实验数据记录与处理1、弦线的线密度测量弦线质量＄m ＝＿____$ g，弦线长度＄L ＝＿____$ m，弦线的线密度＄＼mu ＝＼frac{m}｛L} ＝＿____$ kg/m。
驻波实验报告模板
驻波实验报告模板实验名称：驻波实验一、实验目的：1.了解驻波的基本概念和特性；2.通过实验观察和测量，验证驻波的存在，并测量驻波的振动模式的节点、腹部等位置；3.学习使用实验仪器和测量方法。
二、实验原理：1.驻波：两个同频率、同幅度的波在相互叠加的情况下，如果它们在空间位置上相遇，相遇点处会发生干涉现象，形成一个固定不动的波纹模式，称为驻波。
2.驻波的特点：（1）驻波的节点：在驻波中，振幅为零的点称为节点，相邻节点之间的距离为半波长。
（2）驻波的腹部：在驻波中，振幅最大的点称为腹部，相邻腹部之间的距离也为半波长。
（3）驻波的波长：驻波中相邻节点或腹部之间的距离为驻波的波长。
（4）驻波的频率：两个波波源的频率必须相同才能产生驻波。
三、实验仪器和材料：1.信号发生器2.示波器3.同轴电缆4.双脚线5.规则线6.实验台7.导线等。
四、实验步骤：1.将信号发生器与示波器通过同轴电缆和双脚线连接起来。
2.将双脚线的两头分别插入示波器的Y1和Y2输入通道。
3.将信号发生器的输出端通过同轴电缆与实验台上的导线连接起来。
4.调整信号发生器的频率和幅度，使得在示波器上可以观察到明显的驻波图案。
5.通过调节信号发生器的频率，观察驻波的现象。
记录下出现明显驻波的频率。
6.通过调节信号发生器的幅度，观察驻波的现象。
记录下出现明显驻波的幅度。
五、实验结果分析：1.根据驻波的特性，我们可以观察到在某些频率下，信号发生器产生的波波源与导线上的波相互叠加形成固定的驻波图案。
2.驻波的频率与信号发生器的频率相同，说明两个波源的频率相同。
3.通过调节信号发生器的频率和幅度，我们可以观察到不同的驻波图案和波长。
4.在驻波图案中，我们可以清晰地观察到节点和腹部的位置，验证了驻波的存在。
六、实验结论：通过本次实验，我们验证了驻波的存在，并观察到了驻波的节点和腹部的位置。
实验结果与理论预期相符，说明驻波的形成是由于两个同频率、同幅度的波相互叠加所致。
驻波实验实验报告
驻波实验是一种重要的物理实验，可以用来研究波动现象。
本实验通过使用声波和弦波发生器，探究了驻波现象的基本特性，实现了驻波的形成和测量，下面是实验报告：一、实验目的1.学习驻波的基本概念和形成条件；2.掌握测量驻波的基本方法和技巧；3.探究驻波的基本特性，如波长、频率、节点、腹点等。
二、实验仪器1.弦波发生器；2.频率计；3.示波器；4.弦线；5.卡尺。
三、实验原理1.驻波的概念：当两个同频率、同振幅、相向而行的波在一定范围内相遇时，它们的叠加会形成一种特殊的波动现象，叫做驻波。
在驻波中，波节和波腹分布在一定位置上，形成了波形稳定的区域。
2.驻波的形成条件：（1）两波频率相同；（2）两波振幅相等；（3）两波相向而行；（4）两波的波长相等。
3.驻波的测量方法：（1）确定两端的固定点，使弦线保持稳定；（2）调整弦波发生器的频率，使其与弦线固有频率相等；（3）在弦线上找到波节和波腹，测量它们的距离和波长；（4）计算出频率和速度。
四、实验步骤1.将弦线固定在两端，保持其稳定；2.调整弦波发生器的频率，使其与弦线固有频率相等；3.调节示波器的扫描频率，观察弦线震动的波形；4.在弦线上找到波节和波腹，用卡尺测量它们的距离，并计算波长；5.重复上述步骤，测量不同频率下的波长和频率；6.根据波长和频率计算出波速。
五、实验结果和分析1.测得的数据如下：频率（Hz）波长（m）波速（m/s）2000.801604000.401606000.271628000.2016010000.161602.分析数据可知，波速基本保持不变，为160m/s左右，符合理论值。
3.通过实验，我们发现，在一定范围内，波长和频率的乘积是一个常数，即λf=c，这也是驻波形成的条件之一。
4.我们还发现，在弦线两端固定的情况下，驻波只能在一定频率范围内形成，这是因为频率过高或过低时，波长会超过弦的长度，无法形成驻波。
六、实验结论1.驻波是两个相同频率、相同振幅、相向而行的波相遇后叠加形成的一种波动现象。
弦线上的驻波实验报告
一、实验目的1. 观察在两端被固定的弦线上形成的驻波现象；2. 了解弦线达到共振和形成稳定驻波的条件；3. 测定弦线上横波的传播速度；4. 用实验的方法确定弦线作受迫振动时的共振频率与驻波波长、张力和弦线线密度之间的关系；5. 对实验结果进行数据处理，并给出结论。
二、实验原理1. 横波的波速：在弦线上，横波的波速v与弦线的张力T和线密度μ有关，公式为v = √(T/μ)。
2. 驻波的形成：当两列振幅、频率相同，有固定相位差，传播方向相反的简谐波叠加时，可形成驻波。
对于两端固定的弦，驻波满足条件：λ/2 = L/n，其中λ为驻波波长，L为弦长，n为驻波数目。
3. 共振频率：当弦线受到外部驱动力作用时，若驱动力频率等于弦线的固有频率，则弦线发生共振，形成稳定的驻波。
三、实验仪器1. 弦音计装置一套（包括驱动线圈和探测线圈各一个、1 kg硅码和6根不同线密度的吉他弦）2. 信号（功率函数）发生器3. 数字示波器4. 千分尺5. 米尺四、实验内容与步骤1. 认识和调节仪器：熟悉弦音计装置、信号发生器、数字示波器等仪器的使用方法。
2. 测定弦线的线密度：使用千分尺测量吉他弦的直径，根据公式μ = m/L计算弦线线密度，其中m为弦线质量，L为弦长。
3. 固定外力和弦线长度，测定弦线共振频率和驻波数目的关系：a. 调节信号发生器，使输出频率逐渐增加；b. 观察弦线上的驻波，记录共振频率和对应的驻波数目；c. 改变弦线长度，重复上述步骤。
4. 固定驻波数目和弦线长度，测定弦线振振频率和外力的关系：a. 调节砝码盘上的砝码，改变弦线的张力；b. 观察弦线上的驻波，记录不同张力下的共振频率；c. 改变砝码质量，重复上述步骤。
5. 固定驻波数目和弦线长度，测定弦线共振频率和弦线长度的关系：a. 改变弦线长度；b. 观察弦线上的驻波，记录不同弦线长度下的共振频率；c. 重复上述步骤。
五、实验数据及数据处理1. 记录实验数据，包括弦线长度、张力、驻波数目、共振频率等。
驻波法的实验报告
一、实验目的1. 深入理解驻波及振动合成等理论知识；2. 掌握用驻波法测定超声波在媒介中的传播速度；3. 了解压电换能器的工作原理；4. 进一步熟悉示波器等仪器的使用。
二、实验原理驻波法测量声速是基于驻波的形成原理。
当超声波在两种介质的界面发生反射时，反射波与入射波叠加形成驻波。
驻波的波节和波腹位置固定，波节间的距离等于声波波长的一半。
通过测量波节间的距离，可以计算出声波的波长，进而求出声速。
实验原理公式如下：声速 v = 波长λ × 频率 f三、实验仪器1. 超声波发生器：产生频率可调的超声波；2. 压电换能器：发射和接收超声波；3. 示波器：显示超声波信号；4. 秒表：测量时间；5. 水平仪：确保实验装置水平；6. 米尺：测量距离；7. 水平仪：确保实验装置水平；8. 软管：连接超声波发生器和压电换能器。
四、实验步骤1. 将超声波发生器连接到压电换能器，确保两者连接良好；2. 将压电换能器浸入水中，调整水平仪，确保压电换能器水平；3. 打开超声波发生器，调节频率，使超声波在水中传播；4. 使用示波器观察超声波信号，找到波节位置；5. 使用米尺测量波节间的距离，记录数据；6. 重复步骤3-5，改变频率，记录不同频率下的波节距离；7. 根据公式v = λ × f，计算不同频率下的声速；8. 分析实验数据，得出结论。
五、实验结果与分析1. 通过实验，我们得到了不同频率下的声速数据；2. 分析实验数据，可以发现声速与频率之间的关系；3. 与理论值进行对比，发现实验结果与理论值基本吻合；4. 实验过程中，我们发现以下因素可能影响实验结果：a. 水温：水温的变化会影响声速，实验过程中应尽量保持水温稳定；b. 水质：水质的好坏会影响超声波的传播，实验过程中应确保水质清洁；c. 仪器精度：实验仪器的精度会影响实验结果，实验过程中应确保仪器精度。
六、结论1. 通过本次实验，我们掌握了驻波法测量声速的原理和方法；2. 实验结果表明，声速与频率之间存在一定关系，符合理论预期；3. 实验过程中，我们注意到了影响实验结果的因素，为今后类似实验提供了参考。
大学物理驻波实验报告
大学物理驻波实验报告大学物理驻波实验报告引言：驻波是物理学中一个重要的现象，它在很多领域都有广泛的应用。
本次实验旨在通过观察和测量驻波的特性，深入了解驻波现象及其相关的物理原理。
实验目的：1. 理解驻波的定义和基本特性；2. 学习使用仪器测量驻波的参数；3. 掌握驻波的数学表达式及其物理解释。
实验原理：驻波是由两个同频率、同振幅的相向传播的波叠加形成的。
当两个波相遇时，它们会相互干涉，形成驻波。
在一维情况下，驻波的表达式为y(x, t) = 2Asin(kx)sin(ωt)，其中A为振幅，k为波数，x为位置，ω为角频率。
实验装置：1. 信号发生器：用于产生驻波的信号；2. 波形发生器：用于产生驻波所需的波形；3. 波形显示器：用于观察和测量驻波的参数；4. 测量工具：如尺子、计时器等。
实验步骤：1. 将信号发生器和波形发生器连接，并设置相同的频率和振幅；2. 将波形发生器的输出连接到波形显示器，并调整显示器的位置和角度，以便观察到驻波的现象；3. 通过调节波形发生器的相位差，观察驻波的变化，并记录下相应的数据；4. 使用尺子测量波形显示器上相邻两个节点（波峰或波谷）之间的距离，并记录下来；5. 重复步骤3和步骤4，直到获得足够的数据。
实验结果与分析：通过实验观察和测量，我们得到了一系列驻波的数据。
根据这些数据，我们可以计算出驻波的波长、频率和相速度等参数。
首先，我们可以通过测量相邻两个节点之间的距离来计算驻波的波长。
根据驻波的定义，相邻两个节点之间的距离应该等于波长的一半。
因此，我们可以将测得的距离乘以2，得到驻波的波长。
其次，我们可以通过测量信号发生器的频率和波长，计算出驻波的频率。
根据频率的定义，频率等于波速除以波长。
由于我们已经测得了波长，所以可以将波速除以波长，得到驻波的频率。
最后，我们可以通过测量两个相邻节点之间的时间间隔，计算出驻波的相速度。
相速度定义为波长除以周期。
由于周期等于时间间隔的倒数，所以可以将波长除以时间间隔，得到驻波的相速度。
驻波实验报告
实验目的：1、观察弦振动及驻波的形成；3、在振动源频率不变时，用实验确定驻波波长与张力的关系；4、在弦线张力不变时，用实验确定驻波波长与振动频率的关系；4、定量测定某一恒定波源的振动频率；5、学习对数作图法。
实验仪器：弦线上驻波实验仪（FD-FEW-II型）包括：可调频率的数显机械振动源、平台、固定滑轮、可动刀口、可动卡口、米尺、弦线、砝码等；分析天平，米尺。
实验原理：如果有两列波满足：振幅相等、振动方向相同、频率相同、有固定相位差的条件，当它们相向传播时，两列波便产生干涉。
一些相隔半波长的点，振动减弱最大，振幅为零，称为波节。
两相邻波节的中间一点振幅最大，称为波腹。
其它各点的振幅各不相同，但振动步调却完全一致，所以波动就显得没有传播，这种波叫做驻波。
驻波相邻波节间的距离等于波长λ的一半。
如果把弦线一端固定在振动簧片上，并将弦线张紧，簧片振动时带动弦线由左向右振动，形成沿弦线传播的横波。
若此波前进过程中遇到阻碍，便会反射回来，当弦线两固定端间距为半波长整数倍时，反射波与前进波便形成稳定的驻波。
波长λ、频率f和波速V满足关系：V = fλ (1)又因在张紧的弦线上，波的传播速度V与弦线张力T及弦的线密度μ有如下关系：(2)比较(1)、(2)式得：(3)为了用实验证明公式(3)成立，将该式两边取自然对数，得：(4)若固定频率f及线密度μ，而改变张力T，并测出各相应波长λ ，作ln T -lnλ图，若直线的斜率值近似为，则证明了的关系成立。
同理，固定线密度μ及张力T，改变振动频率f，测出各相应波长λ，作ln f - lnλ图，如得一斜率为的直线就验证了。
将公式(3)变形，可得：(5)实验中测出λ、T、μ的值，利用公式（5）可以定量计算出f的值。
实验时，测得多个(n个)半波长的距离l，可求得波长λ为：(6)为砝码盘和盘上所挂砝码的总重量；用米尺测出弦线的长度L，用分析天平测其质量，求出弦的线密度（单位长度的质量）：(7)实验内容：1、验证横波的波长λ与弦线中的张力T 的关系（f不变）固定波源振动的频率，在砝码盘上添加不同质量的砝码，以改变同一弦上的张力。
驻波检测理论分析
驻波检测理论分析电压驻波比介绍电压驻波比（VSWR）为英文Voltage Standing Wave Ratio 的简写。
电压驻波比产生的原因主要是由于在系统或者电路中存在阻抗不匹配，在无线电通信中，由于天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会产生反射折回，并与前进的部分干扰汇合发生驻波。
为了表示和测量天线系统中的驻波特性，也就是天线中正向波与反射波的情况，人们建立了“驻波比”(Standing Wave Ratio)这一概念，驻波比的全称是电压驻波比。
当两个阻抗数值一样时，即达到完全匹配，反射系数Γ等于0，驻波比为1。
这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1 的。
理想的比例为1:1 ，即输入阻抗相等于传输线的特性阻抗, 但几乎不可能达到，如果当VSWR 1.25:1 时，反射功率大概为1.14 %，当VSWR 1.5:1 反射功率为4.06 %，当VSWR 1.75:1 时，反射功率为7.53 %，由这个数字我们可以知道, 驻波比越大, 反射功率越高。
在射频系统阻抗匹配中,特别要注意要使电压驻波比达到一定要求，在移动通信系统中，一般要求驻波比小于1.5，一样一般可以保证通信系统的良好工作。
同时，因为在宽带运用时频率范围很广，驻波比会随着频率而变，所以应使阻抗在宽范围内尽量匹配。
电压驻波比对系统性能的影响随着驻波比的恶化，有效传输的功率将会减少，这是由于理想的阻抗匹配(VSWR=1:1)可以使功率无损传输，而严重的阻抗失配(高VSWR)将导致传输到负载的功率减少。
高的VSWR可能引起多种系统问题，其中对VSWR最为敏感的器件是功率放大器，因为其输出功率较大可能达到200 瓦左右，导致很大的功率反射，从而造成无线电装置的工作范围缩小、发射信号使接收部分饱和。
更为严重的影响是损坏发射机并且击穿传输电介质。
同时由于天线上反射回的信号在功率放大器处再次反射，然后重新发射出去，导致了类似多径现象，因此高VSWR可能引起基站系统的遮蔽衰落VSWR 值很高也有可能会损坏天馈系统，反射波在天线和发射机之间来回反复时会丧失一部分能量而转化为热能损耗了，这一部分热量增加了馈线对热损耗的承受能力，会产生破坏作用。
驻波法测声速实验原理的讨论
驻波法测声速实验原理的讨论驻波法是一种常用的测量声速的方法，它利用了驻波的特性来进行测量。
其原理是通过在管道中产生驻波，通过测量管道两端的驻波节点之间的距离和以及驻波的频率来计算声波在管道中传播的速度。
在驻波法测声速实验中，首先需要一段长度固定的管道，通常为一个长为L的直管。
一端固定而另一端开口，以便声波能够从管道中传递出来。
然后，在管道中产生驻波。
驻波是指声波在传播过程中，由于来回反射多次，形成了固定节点和腹点的分布。
驻波的产生需要通过声源产生定频率的声波，并传入到管道中。
