低压断路器的电流参数通用范本
1600a低压断路器型号及其参数
1600a低压断路器型号及其参数1600A低压断路器是一种常见的电气设备，广泛应用于工业、商业和住宅建筑中。
它的作用是保护电力系统免受过电流和电气故障的影响，确保电力供应的稳定性和安全性。
下面我们来详细了解一下1600A 低压断路器的型号及其参数。
1. 型号1600A低压断路器的常见型号有MCCB（磁力释放式断路器）、ACB （空气断路器）和MCB（小型断路器）。
- MCCB是一种磁力释放式断路器，具有过载和短路保护功能。
它适用于中小型配电系统，能够保护电力设备免受电流过载和短路的伤害。
常见的型号有NSX、NC100、Easypact等。
- ACB是一种空气断路器，适用于大型配电系统。
它采用空气作为灭弧介质，能够有效地切断电路，防止电流过载和短路。
常见的型号有HRB、NW等。
- MCB是一种小型断路器，适用于家庭和小型商业建筑。
它具有小体积、灵活安装和高灵敏度等特点，能够提供短路和过载保护。
常见的型号有Miniature、C、B、D等。
2. 参数1600A低压断路器的参数包括额定电流、断路能力、灵敏度和操作特性等。
- 额定电流是指断路器能够承受的最大电流值。
1600A低压断路器的额定电流一般为1600安培，即它能够承受的最大电流为1600安培。
- 断路能力是指断路器能够切断的最大故障电流。
1600A低压断路器的断路能力一般为25千安，即它能够切断的最大故障电流为25千安。
- 灵敏度是指断路器对过电流的动作反应能力。
1600A低压断路器的灵敏度一般为高灵敏型，能够快速地切断电路，防止故障扩大。
- 操作特性是指断路器的开关特性和操作方式。
1600A低压断路器的操作特性一般为手动和自动复位，可以手动或自动地复位开关。
总的来说，1600A低压断路器具有不同的型号和参数，以满足不同场合对电力系统安全和稳定的需求。
选择合适的型号和参数的断路器可以有效地保护电路免受电流过载和短路的影响，确保电力供应的可靠性和安全性。
低压断路器的电流参数
低压断路器的电流参数低压断路器是电力系统中常用的一种保护设备，它能够在电路出现故障时快速切断电路，以保护设备和人员安全。
在选择低压断路器时，电流参数是至关重要的因素。
本文将介绍低压断路器电流参数的概念、分类和选择原则。
概念低压断路器电流参数包括额定电流、短路电流、额定短路开断电流、额定短时耐受电流等参数，下面详细介绍各个参数的含义。
额定电流额定电流是指在正常工作条件下，低压断路器可以持续运行的电流值。
通常情况下，断路器的额定电流应略大于电路额定电流，以确保正常工作时不会过载断路器。
额定电流的单位是安培（A）。
短路电流短路电流是指当电路发生短路故障时，电路中的最大电流值。
低压断路器需要能够承受短路电流，在短时间内切断电路，以保护其他设备不被过流损坏，同时确保人员安全。
短路电流的单位是安培（A）。
额定短路开断电流额定短路开断电流是指在短路故障的情况下，低压断路器能够安全、可靠地切断电路的电流值。
该参数常用于低压断路器的选择和设计，以确保低压断路器在故障情况下的正常工作。
额定短路开断电流的单位是安培（A）。
额定短时耐受电流额定短时耐受电流是指低压断路器能够在短时间内承受额定短路开断电流而不发生损坏的能力。
该参数通常用于低压断路器的设计和选择，以确保低压断路器在短路故障时的正常工作。
额定短时耐受电流的单位是安培（A）。
分类根据使用场景和电流参数，低压断路器可以分为多种类型，下面介绍常见的几种类型。
A型断路器A型断路器的额定电流范围一般比较小，适用于一般电路的保护。
其短路电流等级通常为4000A或以下，额定短路开断电流和额定短时耐受电流较低。
B型断路器B型断路器的额定电流范围比A型更大，短路电流等级在4000A-6000A之间。
额定短路开断电流和额定短时耐受电流也比A型略高。
C型断路器C型断路器的额定电流范围比B型更大，适用于一些较大电流的场合。
其短路电流等级在上万安培，额定短路开断电流和额定短时耐受电流也相应地提高。
低压断路器的电流参数设置
低压断路器的电流参数设置一、低压断路器电流参数的基本概念1.额定电流（In）：低压断路器额定动作电流或额定工作电流，即断路器能够长时间运行的电流值。
2. 短时额定电流（Icw）：低压断路器能够在一定时间内承受的最大短路电流。
3. 瞬时额定电流（Ipk）：低压断路器能够瞬间承受的最大短路电流。
4. 动稳定电流（Idyn）：低压断路器动稳定电流是指断路器在干扰电流下，仍能正常工作的电流。
二、低压断路器电流参数设置的原则1.根据设备额定电流：低压断路器的额定电流应该与被保护设备的额定电流相匹配。
一般来说，断路器的额定电流设置应略大于设备的额定电流，以确保正常运行时电路不会频繁断路。
2.考虑负载特性：根据负载特性选择断路器电流参数。
负载特性可分为耐过载特性和短路保护特性。
耐过载特性考虑负载的瞬时大电流，而短路保护特性考虑负载的短路电流。
3.根据应用环境选择：根据低压断路器所处的应用环境选择电流参数。
例如，在暖通空调系统中，由于起动电流较大，断路器的额定电流需考虑起动电流的因素。
4.根据安装位置选择：根据低压断路器的安装位置选择合适的电流参数。
例如，在低压变压器的附近安装断路器时，考虑到变压器的短路电流，断路器的电流参数需要相应调整。
三、低压断路器电流参数设置的步骤1.确定被保护设备的额定电流。
2.根据负载特性选择耐过载特性和短路保护特性。
3.根据应用环境和安装位置确定需要考虑的其他因素。
4.根据以上参数选择合适的低压断路器型号。
5.按照断路器厂家提供的参数设置说明进行设置。
四、低压断路器电流参数设置的注意事项1.不可超额使用：严禁将低压断路器的电流参数长时间设置超过其额定电流。
2.合理调整参数：如果发现断路器频繁跳闸或无法正常工作，应根据实际情况合理调整断路器的电流参数。
3.注意灵敏度和均匀性：为保证断路器正常运行，应注意断路器的灵敏度和均匀性。
断路器电流调整过大，可能导致过早动作或过度动作。
4.定期检测：定期检测低压断路器的电流参数，确保其在正常范围内运行。
低压断路器参数说明
塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。
随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。
这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。
实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。
然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB 的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。
选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。
为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。
2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。
Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。
低压断路器的电流参数设置
低压断路器的电流参数设置低压断路器是一种用于保护电路和电气设备的重要装置，它能够在电路发生过载、短路等故障时自动切断电流，有效地保护电气设备和人身安全。
在使用低压断路器时，正确地进行电流参数设置是至关重要的，下面将介绍一些关于低压断路器电流参数设置的内容。
1.额定电流额定电流是指断路器在正常工作条件下可以连续承载的电流值。
选择合适的额定电流是确保断路器正常工作的基础，一般应根据电路负载的特性和额定功率来确定。
额定电流过小会导致断路器频繁跳闸，过大则会引起断路器过载损坏，因此要根据实际情况进行合理选择。
2.短路电流短路电流是指由于电路发生短路故障时经过断路器的最大电流。
在选择断路器时，应当考虑电路中可能发生的短路电流，并选择能够承受该短路电流的断路器。
通常情况下，断路器应能够在一定时间内（如0.1秒）切断电路，以保护电气设备免受短路故障的破坏。
3.过载电流过载电流是指电路在正常工作条件下超过额定电流的瞬时电流，可能是由于电器设备启动、电流突增等引起的。
断路器应能够承受正常工作范围内的过载电流，并在超过额定电流时自动切断电路。
选择断路器时，应根据电路的负载特性和启动电流等因素来确定过载电流的值。
4.线路短路保护在一些特殊的电路中，为了对线路中发生的短路故障快速切断电流，通常会采用额外的短路保护装置。
这些装置通常包括熔断器、短路保护开关等，能够在几毫秒内切断电路，保护电气设备免受短路故障的损坏。
总而言之，低压断路器的电流参数设置是根据电路负载特性、额定功率和各种故障情况来确定的。
正确的设置可以确保断路器正常工作，保护电路和电气设备的安全。
在进行参数设置时，应根据具体情况进行综合考虑，并参考相关标准和规范的要求，以确保电路的安全可靠运行。

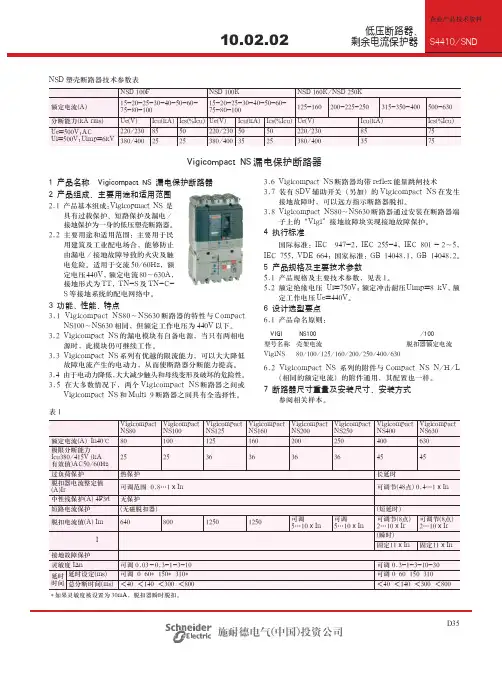

NSD塑壳断路器技术参数表
D35NSD 塑壳断路器技术参数表1 产品名称 Vigicompact NS 漏电保护断路器2 产品组成、主要用途和适用范围2.1 产品基本组成：Vigicopmact NS 是具有过载保护、短路保护及漏电／接地保护为一身的低压塑壳断路器。
2.2 主要用途和适用范围：主要用于民用建筑及工业配电场合，能够防止由漏电／接地故障导致的火灾及触电危险。
适用于交流50/60Hz ，额定电压440V ，额定电流80～630A ，接地形式为TT ，TN-S 及TN-C-S 等接地系统的配电网络中。
3 功能、性能、特点3.1 Vigicompact NS80～NS630断路器的特性与CompactNS100～NS630相同，但额定工作电压为440V 以下。
3.2 Vigicompact NS 的漏电模块有自备电源，当只有两相电源时，此模块仍可继续工作。
3.3 Vigicompact NS 系列有优越的限流能力，可以大大降低故障电流产生的电动力，从而使断路器分断能力提高。
3.4 由于电动力降低，大大减少触头和母线变形及破坏的危险性。
3.5 在大多数情况下，两个Vigicompact NS 断路器之间或Vigicompact NS 和Multi 9断路器之间具有全选择性。
3.6 Vigicompact NS 断路器均带reflex 能量跳闸技术3.7 装有SDV 辅助开关（另加）的Vigicompact NS 在发生接地故障时，可以远方指示断路器脱扣。
3.8 Vigicompact NS80～NS630断路器通过安装在断路器端子上的“Vigi ”接地故障块实现接地故障保护。
4 执行标准国际标准：IEC 947-2，IEC 255-4，IEC 801－2～5，IEC 755，VDE 664；国家标准：GB 14048.1，GB 14048.2。
5 产品规格及主要技术参数5.1 产品规格及主要技术参数，见表1。
5.2 额定绝缘电压 Ui=750V ；额定冲击耐压Uimp=8 kV ，额定工作电压Ue=440V 。
低压断路器的电流参数
编号：SM-ZD-89799 低压断路器的电流参数Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改低压断路器的电流参数简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
ns100h断路器参数
ns100h断路器参数NS100H断路器参数一、简介NS100H断路器是一种低压断路器，主要用于保护低压电路免受过载和短路的损害。
其具备可靠的断开和连接电流的能力，能够在电路发生故障时迅速切断电源，保护电气设备的安全运行。
二、额定电流NS100H断路器的额定电流是指断路器在正常工作条件下所能承受的最大电流。
以NS100H断路器为例，其额定电流通常为100A，适用于额定电压为400V的低压电路。
三、额定工作电压额定工作电压是指断路器能够正常工作的电压范围。
NS100H断路器的额定工作电压通常为400V，适用于50Hz或60Hz的交流电系统。
四、额定短路切断能力额定短路切断能力是指断路器在短路故障发生时能够迅速切断电流的能力。
NS100H断路器的额定短路切断能力通常为36kA，这意味着在36kA的短路电流下，断路器能够迅速切断电路，保护设备的安全运行。
五、额定操作电流额定操作电流是指断路器在正常操作条件下的额定电流值。
NS100H断路器的额定操作电流通常为100A，这意味着断路器在正常操作时，电流不超过100A。
六、额定短路分断电流额定短路分断电流是指断路器在短路故障发生时能够分断电流的额定值。
NS100H断路器的额定短路分断电流通常为25kA，这意味着断路器能够在25kA的短路电流下分断电流，实现电路的切断保护。
七、额定频率额定频率是指断路器能够正常工作的频率范围。
NS100H断路器的额定频率通常为50Hz或60Hz，适用于标准的交流电系统。
八、额定绝缘电压额定绝缘电压是指断路器在正常工作条件下所能承受的最大绝缘电压。
NS100H断路器的额定绝缘电压通常为500V，保证了断路器在正常工作时的电气绝缘性能。
九、额定开关次数额定开关次数是指断路器能够正常操作的次数。
NS100H断路器的额定开关次数通常为10000次，这意味着断路器能够正常工作10000次，保证了其长期可靠的使用寿命。
十、触头额定热稳定电流触头额定热稳定电流是指断路器触头能够连续承受的最大电流。
低压断路器电流参数的确定
低压断路器电流参数的确定一、断路器额定电流（指过流脱扣器额定电流）大于等于线路的计算负载电流断路器壳架等级额定电流是指框架或塑料外壳中所装的最大脱扣器额定电流，按等级选用。
由线路的计算电流来决定断路器的额定电流。
考虑到留有一定的裕度，负载的额定电流必须小于断路器的额定电流，一般选断路器的额定电流比实际负载电流大20％左右。
不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用。
由于负载线路的粗细及长短的关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
（1）当按线路的计算电流选择时，应能满足：I n≥I30式中，I n——断路器的额定电流，单位A；I30——线路的计算电流或实际电流，30指电路接通30s后的值，单位A。
为了防止越级脱扣，一般应该使前一级瞬时脱扣器的电流I n1为后一级的瞬时脱扣电流I n2的1.4倍。
当短路电流大于前级额定脱扣电流时，要想不使前一级跳闸，只让后级断路器跳闸，后一级断路器应选限流型。
也可以把前一级断路器选为延时型。
（2）应根据制造厂商提供的磁脱扣动作电流同电源频率变化系数来换算；当环境温度大于或小于校准温度值时，必须根据制造厂商提供的温度与载流能力修正曲线来调整断路器的额定电流值。
我国生产的电气设备，设计时取周围空气温度为40℃作为计算值，如果安装地点日最高气温高于40℃，但不超过60℃，因散热条件较差，最大连续工作电流应当适当降低，即额定电流应乘以温度校正系数K。
温度校正系数K由下式确定式中，Δt为断路器安装在控制柜内时，柜内外环境温度之差，它由控制柜的结构形式确定。
当柜外的环境温度为40℃时，一般抽屉柜内的温度约为55℃，密封柜约为60℃。
断路器允许使用的环境温度按国家标准GB 14048.2的规定为40℃时，断路器安装在柜内：①对于一般抽屉柜如GCK、GCL、GCS等，Δt =55℃-40℃=15℃；②对于密封柜，Δt =60℃-40℃=20℃。
常用低压电气元件技术参数
常用低压电气元件选用资料一. 微型断路器1．C65a（C型）,C65NC,C65ND,C65HC,C65HD,C65L-1P,2P,3P,4P (1P=2x9mm) 额定电流：6A,10A,16A,20A,25A,32A,40A,50A,63A漏电保护附件：Vigi C65 ELE 30Ma-40A,63A/1P＋N,2P,3P,4PVigi C65 ELM 30Ma-32A,40A,63A/2P,3P,4P宽度分别为2P,2P,3.5P,3.5P, 瞬动型分断能力：a型4500A, N型6000A, H型10kA, L型15KA脱扣特性：C型瞬时脱扣范围(5~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：6～32A—25mm²及以下导线, 40～63A—35mm²及以下导线2．DPN1P (1P=2x9mm)额定电流：6A,10A,16A,20A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：4500A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：10mm²及以下导线3．DPNK22P(1P=2x9mm)额定电流：10A,16A,20A,25A,32A,40A分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：25mm²及以下导线4．DPN N1P (1P=2x9mm)额定电流：6A,10A,16A,20A,25A,32A,40A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：16mm²及以下导线5．NC100HC,NC100HD -1P,2P,3P,4P (1P=3x9mm)额定电流：63A,80A,100A,125A (D型无125A)漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线6．NC100LSC, NC100LSD-1P,2P,3P,4P (1P=3x9mm)额定电流：10A,16A,20A25A,32A,40A,50A,63A漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：36kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线7．C120NC, C120ND-1P,2P,3P,4P (1P=3x9mm)额定电流：125A漏电保护附件：Vigi C120 ELM 300Ma-2P,3P,4P，瞬动型Vigi C120 ELM 300Ma-2P,3P,4P，延时型宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于125A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：软电缆35mm²及以下，硬电缆50mm²及以下二. 微型隔离开关INT100-1P ,2P,3P,4P(1P=2x9mm)额定电流：32A,40A,63A,80A,100A端子接线面积：50mm²及以下导线三. 塑壳断路器1. CM1系列壳架等级额定电流Inm：63, 100, 160, 225, 400, 630, 800A额定极限分断能力：C基本型25,35KaL标准型25,35,50kAM较高分断型50,65,75kAH高分断型85,100kA额定电流：63A-10A,16A,20A,25A,32A,40A,50A,63A100A-16A,20A,25A,32A,40A,50A,63A,80A,100A160A-100A,125A,140A,160A225A-125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A800A-630A,700A,800A极数：2P,3P,4P脱扣器方式及附件代号（后三位）：200表示仅有电磁（瞬时）脱扣器的断路器（泵房用）300表示带有热动－电磁（复式）脱扣器的断路器(正常用)000不带脱扣器及附件的断路器308带报警触头的断路器310带分励脱扣器的断路器（非消防泵房火灾报警用）320带辅助触头的断路器330带欠电压脱扣器的断路器（住宅进户用）340带分励脱扣器及辅助触头的断路器350带分励脱扣器及欠电压脱扣器的断路器318带分励脱扣器及报警触头的断路器338带欠电压脱扣器及报警触头的断路器2. CM1L系列（带漏电保护）壳架等级额定电流Inm：100, 225, 400, 630额定电流：100A-(10A),16A,20A,25A,32A,40A,50A,63A,80A,100A225A-100A,125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A极数：3P,4P脱扣器方式及附件代号：首位数字2表示电磁（瞬时）脱扣器，3表示热动－电磁（复式）脱扣器，后二位数字表示内部附件代号208，308带报警触头的断路器210，310带分励脱扣器的断路器220，320带辅助触头的断路器230，330带欠电压脱扣器的断路器228，328带辅助触头及报警触头的断路器漏电附件动作电流：100mA, 300mA, 500mA, 1000mA四. 熔断器RT14-20 6A,10A,16A,20ART14-32 6A,10A,16A,20A,25A,32ART14-63 10A,16A,20A,25A,32A,40A,50A,63ART0-50 5A,10A,15A,20A,25A,30A,40A,50ART0-100 30A,40A,50A,60A,80A,100ART0-200 (80A),(100A),120A,150A,200ART0-400 (150A),200A,250A,300A,350A,400ART0-600 (350A),(400A),450A,500A,550A,600ANT006A,10A,16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160ANT06A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A,125A,160ANT180A,100A,125A,160A,200A,225A,250ANT2125A,160A,200A,225A,250A,300A,315A,355A,400ANT3315A,355A,400A,425A,500A,630ANT4800A,1000A五. 刀熔开关1. QSA-63,125 2P,3P,4P NT00QSA-160,250 2P,3P,4P NT1QSA- 400,630 2P,3P NT22. HR5-100 NT00-6A,10A, 16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160AHR5-200 NT1-80A,100A,125A,160A,200A,250AHR5-400 NT2-125A,160A,200A, 250A,300A,315A,355A,400AHR5-630 NT3-315A,355A,400A,425A,500A,630A注：当HR5系列开关用于电动机电路中，允许熔断体电流值大于开关约定发热电流。
低压断路器的参数
低压断路器的参数低压断路器是一种用于保护电路免受过载、短路或地故障的电气设备。
它广泛应用于工业、商业和住宅等领域，在电力系统中起到了关键的保护作用。
低压断路器的参数主要包括额定电流、额定电压、额定短路中断能力和动作特性等。
额定电流是指低压断路器在正常操作条件下通过的最大电流。
它通常以安培（A）为单位表示，常见的额定电流有630A、800A、1000A等。
额定电流的选择必须根据需要保护的电路负荷来确定，一般要留有一定的余量以应对短时过载。
额定电压是指低压断路器能够正常工作的电压范围。
通常采用交流电的额定电压为220V、380V、440V等，直流电的额定电压一般为24V、48V 等。
在选择低压断路器时必须确保其额定电压与所需保护电路的工作电压相匹配。
额定短路中断能力是指低压断路器能够在短路电流下可靠地将电路中断，防止短路电流造成设备损坏和人身伤害。
它通常以短路电流的值来表示，单位为千安（kA）。
额定短路中断能力需根据所需保护电路的短路电流来选择，一般要留有一定的余量以确保安全可靠。
动作特性是指低压断路器在不同过载和短路情况下的动作时间和动作方式。
根据国际电工委员会（IEC）的标准，动作特性通常分为热保护型（B型）、热磁保护型（C型）和磁保护型（D型）等。
热保护型适用于保护电气设备免受小范围过载的影响，热磁保护型适用于保护电气设备免受中等范围过载和短路的影响，磁保护型适用于保护电气设备免受大范围短路的影响。
除了上述参数外，低压断路器还具有其他一些重要的性能指标，如机械寿命、电气寿命、工作环境要求等。
机械寿命指低压断路器可以完成多少次开合动作而不发生失效，该指标一般以次数来表示。
电气寿命指低压断路器能够正常工作而不发生故障的时间，其取决于使用条件和负荷要求。
工作环境要求包括温度、湿度、海拔等环境参数，需要根据实际应用场景来选择。
综上所述，低压断路器的参数包括额定电流、额定电压、额定短路中断能力和动作特性等。
空开的常用型号及参数
空开的常用型号及参数
一、低压断路器：
NSX系列低压断路器为法国施耐德电气公司（Schneider Electric）生产的一款低压断路器，其额定电流范围从100A到6300A，可以满足广泛的应用场景。
其主要技术参数如下：
● 额定电压：AC380V/415V/690V
● 额定电流：100A~6300A
● 机械寿命：5000次
1、VCB系列高压断路器：
VCB系列高压断路器为国内生产的一款高压断路器，其额定电压范围为12KV到40.5KV，额定电流范围从630A到3150A。
其主要技术参数如下：
● 冲击耐受电流：80KA
● 短路机械承受电流：25KA/31.5KA/40KA
● 额定电压：72.5KV/126KV/252KV/363KV/550KV
三、空气开关：
以上仅为常用低压断路器、高压断路器和空气开关的常见型号和参数，具体选择需要
根据实际应用场景进行综合考虑。
在购买之前，还需要考虑到产品的品牌、质量、价格等
因素，以确保选择到最适合自己的产品。
低压断路器参数及设定
低压断路器参数及设定1. 额定电流（Rated Current）：低压断路器的额定电流是指断路器的额定工作电流，也是断路器能够正常工作的电流范围。
额定电流通常以安培（A）为单位表示。
根据实际负载电流的大小选择合适的额定电流，以确保断路器能够正常工作。
2. 额定电压（Rated Voltage）：低压断路器的额定电压是指断路器能够正常工作的电压范围。
额定电压通常以伏特（V）为单位表示。
断路器的额定电压应该与电路或设备的额定电压匹配，以确保断路器能够有效地保护电路或设备。
3. 短路电流（Short-circuit Current）：短路电流是指在短路故障发生时通过断路器的最大电流。
断路器需要能够承受住短路电流并能够迅速切断故障电流，以保护电路和设备的安全。
短路电流的大小通常在电路设计阶段确定，并用于选择合适的断路器。
4. 断开能力（Breaking Capacity）：断开能力是指断路器正常开断短路电流或过负荷电流时的能力。
断路器的断开能力应该大于或等于实际电路或设备的短路电流或负载电流，以确保断路器能够可靠地进行开断操作。
5. 设定电流（Trip Setting）：设定电流是指断路器的动作电流，即断路器开始切断电流并跳闸的电流值。
设定电流通常根据电路或设备的负载电流和保护需求来确定。
设定电流的选择应该能够满足对电路和设备的保护要求，并保证断路器不会频繁误动。
6. 动作时间（Trip Time）：动作时间是指断路器从接收到故障信号到跳闸的时间。
动作时间需要根据具体的应用场景来设定，以确保在故障发生时能够快速切断故障电流，从而保护电路和设备。
8. 额定操作电压（Rated Operating Voltage）：额定操作电压是指断路器可以持续工作的正常电压范围。
额定操作电压通常与额定电压相同或稍低，用于确保断路器的可靠性和稳定性。
9. 额定频率（Rated Frequency）：额定频率是指断路器可以正常工作的电源频率。
低压断路器的参数
低压断路器的参数1. 额定电流（Rated current）：指断路器可以连续运行的电流大小，通常以安培（A）为单位。
额定电流是断路器设计和制造的基本参考数据，也是选择合适断路器的重要参数。
2. 额定电压（Rated voltage）：指断路器设计和制造时所考虑的工作电压，通常以伏特（V）为单位。
额定电压是断路器能够正常工作的重要参数，它与电路的工作条件相关。
3. 短路耐受能力（Short-circuit breaking capacity）：指断路器在短路故障时能够正常分断电路并承受断路电流的能力。
短路耐受能力以短路电流（通常以千安培（kA）为单位）为参考。
4. 动作特性（Operation characteristics）：包括熔断器动作时间、动作电流、暂态稳定性等参数。
动作特性对断路器的动作保护和电气设备的运行起着重要作用。
5. 隔离性（Isolation function）：指断路器在断开电流的同时能够隔离电路，保证操作人员和设备的安全。
隔离性是断路器的常规功能之一6. 负载开断能力（Load breaking capacity）：指断路器在正常负载条件下能够承受和分断的电流。
负载开断能力与设备的功率、额定电流和工作环境等因素有关。
7. 防护等级（Protection class）：指断路器对环境条件和外部物理影响的防护能力。
防护等级通常按照国际标准IPXX（如IP20）进行分类。
8. 安装方式（Mounting type）：包括插入式（Plug-in）、固定式（Fixed）、移动式（Withdrawable）等不同的安装方式，用于满足不同的安装要求。
9. 断开方式（Breaking technology）：包括空气断路器（Air circuit breaker）、磁力式断路器（Magnetic circuit breaker）、真空断路器（Vacuum circuit breaker）和 SF6 气体断路器等不同的断开方式，用于满足不同的工作环境和需求。
低压断路器的参数
低压断路器的参数1. 额定电流（Rated Current）额定电流是指低压断路器连续工作的电流大小，通常以安培（A）为单位。
根据电路的负荷情况，选择合适的额定电流是确保低压断路器运行正常的重要因素。
2. 额定电压（Rated Voltage）额定电压是指低压断路器所能耐受的最高电压值，通常以伏特（V）为单位。
一般分为交流额定电压和直流额定电压两种。
3. 额定断路容量（Rated Breaking Capacity）额定断路容量是指低压断路器在规定工作条件下能够切断的最大电流值。
一般以安培（A）为单位。
断路容量越大，表示断路器能够切断更高的电流，具备更好的抗短路能力。
4. 动作特性（Tripping Characteristic）动作特性是指低压断路器在过载和短路情况下的动作时间和动作电流的关系。
常见的动作特性有热保护特性（如B、C、D型）、磁保护特性（如K、Z型）等，不同的动作特性适用于不同的负荷类型和电器设备。
5. 额定短路开断能力（Rated Short-Circuit Breaking Capacity）额定短路开断能力是指低压断路器能够安全地切断短路故障时的最大电流值。
一般以安培（A）为单位。
额定短路开断能力需要与电路的短路电流进行匹配，确保可以快速切断短路故障，防止更严重的事故发生。
6. 额定操作电流（Rated Operational Current）额定操作电流是指低压断路器在正常运行状态下的电流值。
一般以安培（A）为单位。
7. 选择电流（Selection Current）选择电流是指低压断路器的使用范围。
根据电路的负荷情况和短路电流的大小，选择合适的低压断路器。
8. 额定断路器使用范围（Rated Utilization Category）额定断路器使用范围是指低压断路器适用的场合和工作要求。
常见的额定断路器使用范围包括开关和保护（如MCCB）、分配（如MCB）等。
低压断路器有关的电流参数
低压断路器有关的电流参数低压断路器是一种用于保护电路和设备免受过载和短路的重要电气设备。
它广泛应用于工业、商业和住宅建筑中的电力系统。
在选用和使用低压断路器时，了解和掌握其电流参数是十分重要的。
本文将介绍低压断路器的电流参数，包括额定电流、额定开断容量、短路开断容量以及热稳定电流等。
首先，额定电流是指低压断路器能够连续工作的电流值。
额定电流是断路器设计和制造的重要指标之一，供选择时参考的重要依据。
根据不同的应用场合和需求，额定电流范围可以从几十安到几千安不等。
选择额定电流时需要考虑电路的负载情况和安全要求，确保断路器能够稳定可靠地工作。
其次，额定开断容量是指断路器能够可靠地开断的最大短路电流。
在发生短路故障时，电流会迅速增大到很高的数值，如果断路器无法及时开断，会对电路和设备造成严重损坏甚至火灾等安全隐患。
因此，选择低压断路器时需要根据电路的短路电流水平，确保额定开断容量大于或等于短路电流。
另外，短路开断容量是指断路器能够安全地开断短路电流的最大数值。
短路电流的大小与电源的电气特性、电缆截面积、电阻及电抗等相关。
在电路设计和断路器选择过程中，需要计算和确定短路电流的数值，并选择具备足够短路开断容量的断路器。
通常，短路开断容量远大于额定开断容量，以确保在短路故障时断路器能够可靠地开断。
最后，热稳定电流是指断路器在长时间工作过程中，通过的电流使得断路器各部件温度平衡并处于稳定状态的电流值。
热稳定电流的大小与断路器的外形结构、材料、负载连续时间等因素有关。
在实际应用中，需要根据负载连续时间及所需保护的设备要求，选择具备足够热稳定电流的断路器，以确保长时间工作时断路器不发生过热和损坏。
在实际应用中，还要考虑低压断路器的其他因素，如操作方式、超载保护、短路保护、过电压保护等。
这些参数和功能的综合考虑，能够实现对电路和设备的有效保护。
同时，低压断路器需要严格遵守相关的标准和规范要求，确保其安全可靠地工作。
综上所述，低压断路器的电流参数包括额定电流、额定开断容量、短路开断容量和热稳定电流等。
低压断路器的电流参数设置
低压断路器的电流参数设置
首先是额定电流，也称为额定工作电流。
它是断路器能够持续工作的最大电流值。
在选择断路器时，需要根据电路负载的额定电流来确定断路器的额定电流。
一般来说，断路器的额定电流应该大于或等于电路负载的额定电流，以确保正常工作。
其次是额定短路开断能力，也称为断路容量。
它是指断路器在发生短路故障时，能够安全可靠地切断故障电路的能力。
额定短路开断能力需要根据电路的短路电流来确定。
短路电流是指在短路故障时电路中流动的巨大电流。
断路器的额定短路开断能力应该大于或等于电路中最大可能的短路电流，以确保能够切断故障电路。
最后是额定短时耐受电流，也称为短时耐受电流。
它是指断路器在一定时间内能够安全可靠地承受的短时过电流。
短时过电流是指在电路故障发生后的一段时间内，电流的峰值。
断路器的额定短时耐受电流应该大于或等于电路短时过电流的峰值，以确保不会被烧坏或损坏。
电流参数的设置需要根据具体的电路负载来进行。
一般来说，电流参数应该保守地选择，以确保断路器能够安全可靠地工作。
如果电路负载的额定电流较高或存在较大的瞬态过电流，那么应该选择额定电流、额定短路开断能力和额定短时耐受电流较大的断路器。
同时，在选择断路器时，也需要考虑电路负载的类型和特点，以及未来可能的负载变化。
总之，低压断路器的电流参数设置是根据电路负载的需求来确定的。
合理选择断路器的电流参数，可以确保电路的安全性和可靠性。
低压断路器的电流参数
低压断路器的电流参数
额定电流是指断路器能够长时间稳定工作的电流大小。
一般情况下，额定电流是根据电路的负载电流和运行条件来确定的。
例如，一个额定电流为100A的断路器能够长时间稳定工作在100A以下的电流范围内。
额定短路切断能力是指断路器能够切断的最大短路电流。
短路电流是指电路中发生短路故障时，电流瞬时增大的情况。
断路器能够切断的最大短路电流取决于断路器的设计和制造质量。
一般来说，断路器的额定短路切断能力应大于实际电路中的最大短路电流，以确保在短路故障时能够有效切断电源。
额定工作电流是指断路器在正常工作状态下的电流大小。
正常工作状态是指断路器在额定电流范围内，不发生过载和短路故障的情况下的工作状态。
额定工作电流一般与额定电流相同，是断路器的性能指标之一除了以上的电流参数，还有一些其他与电流相关的参数也需要考虑，如额定限制电流和过载保护电流。
额定限制电流是指断路器能够持续工作的最大限制电流。
当电路中的电流超过额定限制电流时，断路器会自动打开，切断电源。
过载保护电流是指断路器启动过载保护装置的电流。
过载保护装置能够在电路超过额定工作电流一定时间后，自动切断电源，以防止电气设备因长时间过载而受损。
总体来说，低压断路器的电流参数是保证其正常工作和保护电气设备安全的重要指标。
用户在选购和使用时应根据实际电路的负载情况、工作环境和安全需求等因素来选择适合的断路器。
同时，还需要注意断路器的质量和可靠性，以确保其能够可靠地工作和保护电气设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内部编号：AN-QP-HT565
版本/ 修改状态：01 / 00 When Carrying Out Various Production T asks, We Should Constantly Improve Product Quality, Ensure Safe
Production, Conduct Economic Accounting At The Same Time, And Win More Business Opportunities By Reducing Product Cost, So As T o Realize The Overall Management Of Safe Production.
编辑：__________________
审核：__________________
单位：__________________
低压断路器的电流参数通用范本
低压断路器的电流参数通用范本
使用指引：本安全管理文件可用于贯彻执行各项生产任务时，不断提高产品质量，保证安全生产，同时进行经济核算，通过降低产品成本来赢得更多商业机会，最终实现对安全生产工作全面管理。
资料下载后可以进行自定义修改，可按照所需进行删减和使用。
断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货
造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我
们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只
DZ20Y—100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。
“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱
扣器的最大额定电流值。
在选择断路器时，此参数是不可缺少的。
2 过电流脱扣器的电流参数断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。
过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的或是可调的，调节时通常利用旋钮或是调节杠杆。
电磁式过流脱扣器既可以是固定的，也可以是可调的，而电子式过流脱扣器通常总是可调的。
过电流脱扣器按安装方式又可分为固定安装式或模块化安装式。
固定安装式脱扣器和断路器壳体加工为一体，一旦出厂，其脱扣器额定电流不可调节，如DZ20型；而模块化安装式脱扣
作为断路器的一个安装模块，可随时调换，灵活性很强，如MerlinGerin公司的NS型。
标明过电流脱扣器的电流有以下几个参数：——脱扣器额定电流1n，指脱扣器能长期通过的最大电流。
——长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其1r=In，可调式脱扣器其Ir为脱扣器额定电流1n的倍数，如
1r=0.4～1×1n。
——短延时电磁脱扣器动作电流整定值Im，为过载脱扣器动作电流整定值Ir的倍数，倍数固定或可调，如Im=2～10×Ir。
对不可调式可在其中选择一适当的整定值。
——瞬时电磁脱扣器动作电流额定值Im′，为脱扣器额定电流In的倍数，倍数固定或可调，如Im′=1.5～11×In。
对不可调式可在其中选择一适当的整定值。
3 断路器的短路特性电流参数3.1 额定短路分断能力Icn 断路器的额定短路分断能力Icn应采用Icu、Ics表示，在具体产品标准中确定。
3.2 额定极限短路分断能力Icu 额定极限短路分断能力Icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值，它可以用预期短路电流表示。
要按规定的试验程序o—t—co动作之后，不考虑断路器继续承载它的额定电流。
o—表示分断操作；co—表示接通操作后紧接着分断操作；t—表示两个相继操作之间的时间间隔，一般不小于3min。
3.3 额定运行短路分断能力Ics 额定运行短路分断能力Ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值，Ics是Icu的一个百
分数。
在按规定的试验程序o—t—co—t—co 动作之后，断路器应有继续承载它的额定电流的能力。
对于额定短路分断能力大于1500A的小型断路器，国标《家用及类似场所用断路器》GBl0963(等效采用IECB98)规定应进行额定极限短路分断能力Icu和额定运行短路分断能力Ics试验。
当Icu≤6000A时，Icu=Ics，故只需作Ics试验。
所以标明短路分断能力为4500A、6000A的小型断路器，其
Icu=Ics=Icn，故一般只提及其额定短路分断能力Icn值。
3.4 额定短时耐受电流Icw 额定短时耐受电流Icw是指断路器在规定的试验条件下短时间承受的电流值。
对于交流，此电流值是预期短路电流的周期分量有效值，与额定短时耐受电流有关的时间至少为0.05s。
4 标定断路器的电流参数断路器的短路电流参数Icu、Ics、Icw在选定断路器时需考虑，断路器型号和壳架等级额定电流Inm选定后就已确定，故不需另外标明；而断路器的额定电流参数和所选脱扣器的电流参数需根据实际情况标明清楚。
4.1 小型断路器
MCB(Miniature CircuitBreaker) 对于将塑壳和过电流脱扣器加工为一体的小型断路器MCB 而言，如MerlinGerin公司的C45N系列、ABB公司的S230系列、奇胜公司的E4CB系列、国产DZXl9系列等，一般产品资料中只提供“断路器额定电流”一个值，此参数具有断路器壳架等级额定电流Inm、脱扣器额定电流In、长延时过载脱器动作电流整定值Ir三重含义，也即Inm=In=Ir，而瞬时电磁脱扣器动作
电流额定值Im′一般为固定值。
因此在选择小型断路器时，只需给出一个电流值即可，不会产生歧义。
4.2 塑壳式断路器
MCCB(MouldedCaseCircult—Breaker) 塑壳式断路器产品种类繁多，标定其电流比较复杂。
如国产DZ20系列、ABB公司的SACEModul系列、MerlinGerin公司的CompactNS系列均为常用的塑壳式断路器。
当断路器配装固定式的过流脱扣器时，脱扣器额定电流In和长延时过载脱扣器动作电流整定值Ir相同，即In=Ir，如DZ20系列、TC系列、H系列断路器属此种情况。
此时需要标定两个电流值，断路器壳架等级额定电流Inm、脱扣器额定电流In(或长延时过载脱扣器动作电流整定值Ir)。
瞬时脱扣器动作电流整定值Im′
为固定值，一般不需标明。
当断路器配装可调模块式的过流脱扣器时，脱扣器的各个电流均需明确标定，首先标明断路器壳架等级额定电流Inm，然后标明所选择的脱扣器型号和脱扣器的各个电流整定值。
如当选择MerlinGerin 公司的CompactNS系列断路器时，需给出如下完整参数。
NSl00H型，Imm=100A，配STR22SE—40A型电子脱扣器，In=40A，
Ir=0.8In(32A)，Im=5Ir (160a)，Im′≤11In(固定值)。
4.3 框架式断路器
ACB(AirCircuitBreaker) 框架式断路器功能完善，多配装可调模块式过流脱扣器，如较ME、DWl5、DWXl5型、MerlinGerin公司的Masterpact系列、ABB公司的ASCE－Megamax－F系列等。
标注电流参数时，首先
标明断路器壳架等级额定电流Inm，然后标明选择脱扣器和脱扣器的各个电流整定值。
