传感器在三坐标测量仪中的应用
三坐标测量仪的原理
三坐标测量仪的原理一、引言三坐标测量仪是一种精密测量仪器，可以用来测量物体的三维几何形状和尺寸。
它在制造业中广泛应用，用于检验产品的精度和质量。
本文将详细介绍三坐标测量仪的原理及其工作过程。
二、原理介绍三坐标测量仪是基于三维坐标系的测量原理。
其主要原理是通过测量物体上的一系列点的坐标值，然后根据这些坐标值计算出物体的几何形状和尺寸。
三坐标测量仪通常由测量传感器、运动系统和数据处理系统三部分组成。
1. 测量传感器测量传感器是三坐标测量仪的核心部件，用于测量物体上各个点的坐标值。
常见的传感器有接触式和非接触式两种。
接触式传感器通过接触物体表面来测量坐标值，其测量精度较高，适用于测量硬质物体，但容易对物体表面造成划伤。
非接触式传感器则无需接触物体表面，可以通过光学或激光等方式来测量坐标值，适用于测量敏感的物体或曲面。
非接触式传感器测量精度相对较低，但操作简便。
2. 运动系统运动系统是三坐标测量仪的机械部分，用于控制传感器在空间中的运动，以获取物体各个点的坐标值。
运动系统通常由导轨、电机和传动装置组成。
导轨用于引导传感器在三维空间中移动，保证测量的精度和稳定性。
电机通过控制传感器在导轨上的移动，实现对物体的全方位测量。
传动装置则将电机的旋转运动转化为传感器的直线运动，使传感器可以在三维空间内精确定位。
3. 数据处理系统数据处理系统负责接收、处理和分析传感器获取的坐标值，最终计算出物体的几何形状和尺寸。
数据处理系统通常由计算机和相关软件组成。
计算机通过与传感器连接，接收传感器传输的坐标值。
相关软件则根据测量原理和算法，对坐标值进行处理和分析，计算出物体的几何参数，如点、线、面和体积等。
三、工作过程三坐标测量仪的工作过程通常包括以下几个步骤：1. 校准在测量之前，需要对三坐标测量仪进行校准，以保证测量的准确性。
校准过程中，需要通过测量标准件来确定测量误差，并进行相应的调整和修正。
2. 定位将待测物体放置在测量仪的工作台上，并进行初始定位。
三坐标测量机的介绍及应用领域
三坐标测量机的介绍及应用领域三坐标测量机（Coordinate Measuring Machine，简称CMM）是一种精密测量工具，它利用电子传感器和计算机技术，能够测量出物体各个位置的坐标，并实现对各种尺寸、形状和位置精度的测量。
三坐标测量机主要由三个坐标轴、测量头、测量软件和计算机系统组成。
它的工作原理是通过测量头的移动和定位，来测量物体上的点坐标，并将所测得的数据转化为三维坐标系内的测量结果。
三坐标测量机精度高、可重复性好，能够测量出物体的形状、尺寸、位置精度等多个参数，广泛应用于各个行业。
1.制造业：三坐标测量机可用于各种工件的质量检测、尺寸测量、表面形状检测等。
在汽车、航空、航天、机械等制造业中，三坐标测量机被广泛应用于产品研发、生产过程中的质量控制，以及维修和维护过程中的精度检测。
2.电子业：在电子产业中，三坐标测量机可用于PCB板的尺寸测量、焊接质量检测、组件的形状测量等。
它能够帮助生产商确保电子器件的准确精度和符合设计要求。
3.医疗器械：三坐标测量机可用于医疗器械的尺寸检测、表面光洁度评估、零件的装配精度检测等。
它在医疗器械的设计、生产和质量控制过程中起到了重要的作用。
4.船舶工程：三坐标测量机可用于船舶工程中的船体建模、尺寸测量、异形零件与装配件的测量等。
它能提供精确的数据支持，确保船舶工程的质量和安全。
5.航空航天业：在航空航天业中，三坐标测量机可用于飞机部件的复杂曲面测量、形状偏差分析等。
它帮助制造商确保飞机组件精度达到要求，提高航空器的安全性。
6.运动器械：三坐标测量机在运动器械行业中可用于测量设备的尺寸、角度精度、平整度等。
它对于保证运动器材的性能和安全起到了关键作用。
总之，三坐标测量机在制造业、电子业、航空航天、医疗器械、船舶工程、运动器械等领域有着广泛的应用。
它的高精度、高可靠性和高效率为各个行业提供了重要的支持和保障，能够提高产品质量、提升生产效率，为技术研发和产品改进提供了可靠的测量数据。
三坐标测量仪使用方法教学
三坐标测量仪使用方法教学1. 介绍三坐标测量仪是一种高精度的测量设备，广泛应用于工业生产中的尺寸测量和质量控制。
本文将介绍三坐标测量仪的基本原理以及使用方法，帮助您快速上手并正确操作三坐标测量仪。
2. 三坐标测量仪的基本原理三坐标测量仪通过测量工件表面上的一系列点，利用三维坐标系来确定这些点在空间中的准确位置。
其基本原理如下：•三坐标测量仪通过导轨和导向装置来确保测量探头在三个方向上的移动，并记录移动的距离。
•测量探头上安装有触发器和测量传感器，触发器用于触发测量，测量传感器用于测量工件表面的坐标值。
•三坐标测量仪软件会将测量传感器测得的坐标值与设定的坐标值进行比较，从而确定工件的尺寸和形状的偏差。
3. 三坐标测量仪的使用方法接下来将介绍三坐标测量仪的使用方法，包括准备工作、测量操作和结果分析。
3.1 准备工作在使用三坐标测量仪之前，您需要做一些准备工作：•确保三坐标测量仪的电源充足，打开主机。
•检查测量仪上的探测针是否完好，并进行必要的清洁。
•确保测量仪软件已正确安装，并校准仪器。
3.2 测量操作以下是使用三坐标测量仪进行测量的基本步骤：1.将待测工件安装到测量台上，并确保工件与测量台接触良好。
2.打开测量仪的软件，并选择合适的测量程序。
3.将测量探头移动到测量起点位置，并使用软件对其进行初步对准。
4.使用控制杆或控制面板上的控制键使探测针沿着三个方向移动，直至与工件表面轻触。
5.在测量过程中，保持控制杆或控制面板稳定，并按下触发器进行测量。
6.按照软件提示将探测针移动到下一个测量点，并重复步骤4-5，直至完成测量任务。
3.3 结果分析完成测量后，您需要对测量结果进行分析和判定。
在分析过程中，您可以使用软件提供的测量数据分析功能，例如：•比较测量结果与设计图纸上的尺寸要求，分析误差和偏差。
•生成测量报告，包括尺寸偏差、形状偏差等信息。
•根据测量结果对工件进行排序和分类，以便进行进一步的处理或生产控制。
三坐标测量仪原理
三坐标测量仪原理
三坐标测量仪是一种用来测量物体的形状和位置的仪器。
其原理主要基于三角测量原理和平面坐标系的定义。
三坐标测量仪由三个互相垂直的测量轴组成，即X轴、Y轴和Z轴。
每个轴上都有一个测量器件，用来测量物体在该轴上的位置。
测量过程中，首先确定一个坐标原点，通常选择物体的某个特定位置作为原点。
然后，通过移动测量仪的测量头，记录物体在每个轴上的位置。
为了进行精确测量，通常使用激光、光电传感器或机械探针等装置进行测量。
激光测量可以通过测量激光束反射时间来确定物体在每个轴上的位置，而光电传感器和机械探针则可以直接测量物体的接触位置。
测量仪中的测量器件会将测量结果传输到计算机上，并根据预设的坐标系统计算出物体在三维空间中的位置和形状。
计算机还可以根据测量数据生成三维图形或进行其他后续处理。
三坐标测量仪的主要优点是可以高精度地测量物体的形状和位置。
它广泛应用于制造业中的质量检测、工艺控制和产品设计等领域。
同时，它还可以大大提高测量的效率和精度，避免了人工测量可能带来的误差。
三坐标测量仪的相关组成及应用介绍
三坐标测量仪的相关组成及应用介绍三坐标测量仪是一种高精度的测量设备，广泛应用于制造业中，主要用于测量工件的三维尺寸和形状。
它通过运用数学、物理学和计算机科学的原理，能够精确地测量工件的长度、宽度、高度以及曲率、直线度和平面度等形状信息。
1.测量结构：三坐标测量仪具有一个稳定的测量结构，通常由一个铸件或者机械组件构成。
该结构用来支撑测量工作台、Z轴及悬臂臂等主要测量部件，并以此为基准进行测量。
2.传感器：三坐标测量仪采用高精度的传感器用来测量工件的尺寸和形状。
常见的传感器包括光学传感器、激光传感器和触发式测头等。
这些传感器能够通过扫描或接触等方式获取工件的三维坐标信息。
3.测量工作台：测量工件需要放置在测量工作台上进行测量。
测量工作台通常具有三个坐标轴，可通过手动或自动控制来移动工件。
这样可以使测量仪在三个方向上进行移动和定位。
4.控制系统：三坐标测量仪的控制系统用来控制测量过程中的针对不同工件的测量程序和参数设置。
通过控制系统，用户可以选择不同的测量方法和测量精度，并进行数据处理和结果分析。
1.制造业：三坐标测量仪在制造业中广泛应用于产品的质量控制和尺寸验证。
它能够测量各种类型的工件，如零部件、模具和机械设备等，并为产品的装配和质量检验提供准确的数据支持。
2.航空航天：航空航天行业对产品的尺寸和形状要求非常严格。
三坐标测量仪可以测量复杂的航空零部件，如涡轮叶片、机翼和舱壁等。
它可以帮助检测产品的精度和质量，并为制造过程提供正确的数据指导。
3.汽车工业：汽车行业要求零部件的尺寸和形状具有高度的一致性和精度。
三坐标测量仪可以用来测量发动机零部件、车身和底盘等。
它能够检测小到微米级别的尺寸差异，并快速准确地定位和调整产品。
4.医疗设备：医疗器械需要满足高标准的质量和精度要求。
三坐标测量仪可以用于测量和检验各种医疗产品，如人工关节、牙科设备和假体等。
它可以确保医疗设备的尺寸准确，并最大程度地减少手术风险。

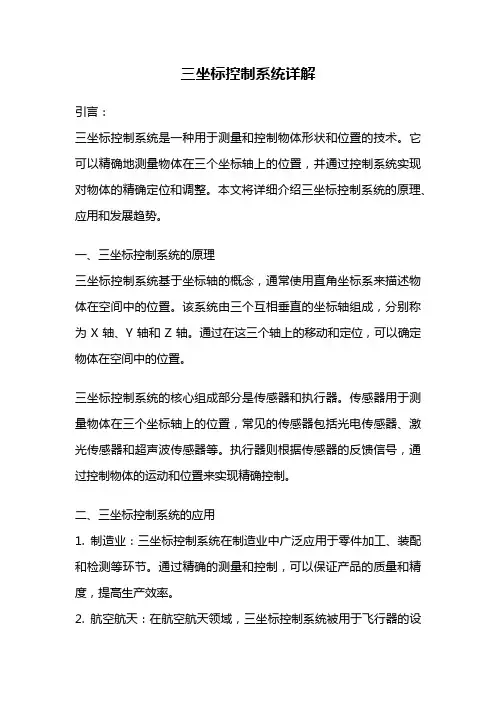

三坐标控制系统详解
三坐标控制系统详解引言：三坐标控制系统是一种用于测量和控制物体形状和位置的技术。
它可以精确地测量物体在三个坐标轴上的位置，并通过控制系统实现对物体的精确定位和调整。
本文将详细介绍三坐标控制系统的原理、应用和发展趋势。
一、三坐标控制系统的原理三坐标控制系统基于坐标轴的概念，通常使用直角坐标系来描述物体在空间中的位置。
该系统由三个互相垂直的坐标轴组成，分别称为X轴、Y轴和Z轴。
通过在这三个轴上的移动和定位，可以确定物体在空间中的位置。
三坐标控制系统的核心组成部分是传感器和执行器。
传感器用于测量物体在三个坐标轴上的位置，常见的传感器包括光电传感器、激光传感器和超声波传感器等。
执行器则根据传感器的反馈信号，通过控制物体的运动和位置来实现精确控制。
二、三坐标控制系统的应用1. 制造业：三坐标控制系统在制造业中广泛应用于零件加工、装配和检测等环节。
通过精确的测量和控制，可以保证产品的质量和精度，提高生产效率。
2. 航空航天：在航空航天领域，三坐标控制系统被用于飞行器的设计、制造和测试。
它可以确保飞行器的各个部件的精确配合和定位，提高航空器的性能和安全性。
3. 医疗器械：在医疗器械制造过程中，三坐标控制系统可以用于精确测量和调整器械的尺寸和形状，保证其符合医疗标准和要求。
4. 科学研究：在科学研究中，三坐标控制系统可以用于实验室仪器的校准和测量。
它可以提供精确的数据支持，为科学家的研究工作提供准确可靠的依据。
三、三坐标控制系统的发展趋势随着科技的不断进步，三坐标控制系统也在不断演进和改进。
以下是三坐标控制系统的一些发展趋势：1. 精度提升：随着制造技术的进步，三坐标控制系统的测量精度不断提高。
传感器和执行器的性能得到了提升，能够实现更加精细的测量和控制。
2. 自动化应用：自动化是当前工业发展的一个重要趋势，三坐标控制系统也在向自动化方向发展。
通过与计算机和机器人技术的结合，实现对物体位置和形状的自动测量和调整。
三坐标测量孔距的方法-概述说明以及解释
三坐标测量孔距的方法-概述说明以及解释1.引言1.1 概述概述:三坐标测量是一种精密测量技术，通过三坐标测量仪器可以实现对物体形状、尺寸、孔距等多种要素的测量。
孔距是指两个孔之间的距离，是工程设计和生产制造中常见的重要参数之一。
本文将探讨三坐标测量技术在测量孔距方面的方法和应用。
首先介绍三坐标测量技术的原理和特点，然后深入探讨不同的孔距测量方法及其优缺点，最后通过实际应用案例分析，总结该技术在孔距测量中的实际效果和应用价值。
通过本文的阐述，读者将深入了解三坐标测量在孔距测量中的重要性和实用性，为相关领域的工程技术人员提供参考与借鉴。
1.2 文章结构:本文主要分为引言、正文和结论三个部分。
在引言部分，会先对三坐标测量孔距的方法进行简要介绍和目的阐述。
接着在正文部分，分为三个小节：一是对三坐标测量技术进行简要介绍，以便读者对三坐标测量有一个全面的了解；二是对孔距测量方法进行探讨，包括不同的测量方法及其优缺点比较；三是通过实际应用案例分析，展示三坐标测量孔距方法在实际工程中的应用情况。
最后，在结论部分将对整篇文章进行总结，对不同孔距测量方法进行优劣比较，并对未来研究方向进行展望。
通过以上结构的安排，读者可以系统地了解三坐标测量孔距的方法的相关知识。
1.3 目的本文旨在探讨利用三坐标测量技术来测量孔距的方法。
通过对孔距测量方法的研究和实际应用案例分析，我们旨在总结出一种准确、高效的测量方法，并对其优劣进行比较。
同时，我们希望能够在实践中发现问题并提出未来研究方向，为这一领域的发展和提升提供有益的参考。
通过本文的研究，我们希望能够为工程领域的孔距测量提供更加有效的解决方案，促进相关技术的进步和应用。
2.正文2.1 三坐标测量技术简介三坐标测量技术是一种精密实时测量技术，通过测量目标物体上各个点的三维坐标来实现对目标物体尺寸、形状等参数的准确检测。
该技术利用三个直角坐标轴上的测量探头，可以实现对物体空间内的任意点坐标的测量。
毕业设计_三坐标测量机原理及应用
三坐标测量机原理及应用摘要三坐标测量机是近40年发展起来的一种高效率的新型精密测量仪器。
它广泛地应用于机械制造、电子、汽车和航空航天等工业领域中。
它可以进行零件和部件的尺寸、形状及相互位置的检测。
如箱体、导轨、涡轮和叶片、缸体、凸轮、形体等空间型面的测量。
此外，还可以用于划线、定中心孔、光刻集成电路等，并可对连续曲面进行扫描及制备数控机床的加工程序等。
由于它的通用性强、测量范围大、精度高、效率好、能与柔性制造系统相连接，已成为一类大型精密仪器，故有“测量中心”之称。
三坐标测量机在模具行业中的应用相当广泛，它是一种设计开发、检测、统计分析的现代化的智能工具，更是模具产品无与伦比的质量技术保障的有效工具。
当今主要使用的三坐标测量机有桥式测量机、龙门式测量机、水平臂式测量机和便携式测量机。
测量方式大致可分为接触式与非接触式两种。
关键词三坐标测量机传感器三维光栅尺目录第一章三坐标测量机简介第一节三坐标测量机的意义 (3)第二节三坐标测量机的研究现状 (4)第二章三坐标测量机的组成与结构第一节三坐标测量机的组成 (5)第二节三坐标测量机的结构。
(6)第三章三坐标测量机的分类及测量方法第一节三坐标测量机的分类 (8)第二节三坐标测量机的测量方法 (9)第四章三坐标测量机的应用及发展第一节三坐标测量机的应用 (10)第二节三坐标测量机的发展 (13)结束语 (15)参考文献 (16)第一章三坐标测量机简介三坐标测量机指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三次元。
三坐标测量机作为现代大型精密测量仪器已有40多年的历史，20世纪60年代以来，随着机床、机械，汽车、航空航天和电子工业的兴起，各种复杂零件的研制急需先进的检测仪器对其检测；同时，随着产品更新节奏的加快，对产品检测速度的要求也越来越高，三坐标测量机正是集合了这两个优点，得以在测量领域得到广泛的应用。
三坐标测量仪工作原理
三坐标测量仪工作原理
三坐标测量仪是一种用于测量物体三维形状和尺寸的精密测量设备。
它能够实现对物体的长度、宽度、高度、角度、半径等参数的测量，并能够生成与物体表面形状一致的三维模型。
三坐标测量仪的工作原理基于三个相互垂直的坐标轴，分别为X 轴、Y轴和Z轴，通过测量某一点与基准点的坐标差值，从而确定该点在三维空间中的位置。
三坐标测量仪内部包含一个高精度的测量传感器，用于探测物体表面的形状并输出其坐标数据。
当测量仪启动时，探针会移动到起点位置，并记录下该点的坐标。
随后，探针会按照预设的路径移动到待测点，并将其坐标数据与起点坐标进行比较，得出两点之间的坐标差值。
为了提高测量的准确性和稳定性，三坐标测量仪通常采用多点测量、多角度测量和多次测量的方法。
通过对同一点进行多次测量，测量仪可以减小由于传感器精度、机械系统误差等原因带来的测量误差，提高测量的可靠性。
同时，三坐标测量仪还内置了计算机系统，用于处理和分析采集到的数据。
通过对测量数据的分析和计算，三坐标测量仪可以生成物体的三维坐标数据和表面模型，并可将其转化为CAD文件或其他格式的数据输出。
总之，三坐标测量仪通过测量传感器和坐标轴的协同工作，实现对物体三维形状和尺寸的精确测量，并可生成与物体表面形
状相一致的三维模型。
它因其高精度、高效率的测量能力，被广泛应用于制造业领域的零部件测量、装配质量检验等方面。
三坐标测量仪的原理及应用
三坐标测量仪的原理及应用1. 三坐标测量仪的介绍三坐标测量仪是一种高精度、多功能的测量设备，广泛应用于制造业中的精密加工、装配、检验等环节。
它能够以三个坐标轴为基础，对物体的三维坐标进行测量和分析。
本文将深入介绍三坐标测量仪的原理及其应用场景。
2. 三坐标测量仪的原理三坐标测量仪的测量原理基于坐标测量技术，通过测量物体上的点的坐标值，进而获取物体的形状、尺寸等相关信息。
其主要原理包括以下几个方面：2.1 坐标定位三坐标测量仪通过轴的移动和传感器的测量，可以准确定位被测物体上各个点的空间坐标。
2.2 传感器测量测量仪器上的传感器能够实时获取被测物体上点的坐标值，并将其转化为电信号的形式传送给计算机进行处理。
2.3 数据处理与分析测量仪器通过计算机软件进行数据处理与分析，可直观地显示测量结果，并进行比较、判别、自动计算等。
3. 三坐标测量仪的应用3.1 制造业中的尺寸测量与容差控制三坐标测量仪在制造业中广泛用于尺寸测量与容差控制。
工件在制造过程中需要保持特定的尺寸和形状要求，三坐标测量仪可以精确测量工件的大小、位置等参数，用于验证工件是否符合要求。
3.2 模具制造中的形状检测模具制造中，模具的形状是至关重要的。
三坐标测量仪可以用于检测模具的各个特征尺寸，如孔径、间距等，确保模具制造过程中的准确性和一致性。
3.3 装配工艺与工装验证在产品装配过程中，对于零件的配合度、位置精度等要求非常高。
三坐标测量仪可以用于验证装配的准确性和精度，并对装配工艺和工装进行验证。
3.4 汽车零部件制造中的尺寸检测汽车零部件的制造对尺寸的精确控制要求非常高，三坐标测量仪可以快速准确地进行尺寸检测，确保零部件的一致性和兼容性。
3.5 航空航天领域的测量与检验航空航天领域对于零部件尺寸和形状的要求极其严格，三坐标测量仪广泛应用于航空航天工业中的零部件测量与检验，保证零部件的质量和安全性。
3.6 精密仪器制造与检验精密仪器的制造和检验要求高精度、高可靠性，三坐标测量仪能够提供高精度的尺寸测量和分析，保证精密仪器的准确性和稳定性。
三坐标测量仪入门教学
三坐标测量仪入门教学三坐标测量仪是一种精密测量仪器，用于测量物体的尺寸、形状和位置等参数。
它能够在三个坐标方向上同时进行测量，具有高精度和高稳定性，被广泛应用于制造业领域。
本文将介绍三坐标测量仪的基本原理、操作步骤和注意事项，帮助初学者快速入门。
1. 基本原理三坐标测量仪基于坐标测量技术，通过传感器探测被测物体上的特征点，并将其坐标数据传输到计算机进行处理和分析。
其主要原理包括以下几点：•坐标系：三坐标测量仪采用直角坐标系，通常以三个轴线（X轴、Y 轴、Z轴）为基准，用来定位和测量被测物体。
•传感器：传感器通常由光学或机械测头组成，能够接收物体上的反射点或标记点，并测量其位置坐标。
•测量软件：测量软件用于控制测量仪，并将传感器测量的坐标数据转化为可视化的图形和数值结果。
2. 操作步骤以下为使用三坐标测量仪进行测量的基本操作步骤：1.开启三坐标测量仪：按下电源按钮，等待系统初始化完成。
2.定位被测物体：将被测物体放置在测量台上，并通过调整法兰螺丝或夹具来确保物体的稳定和准确位置。
3.调整工作台位置：使用控制按钮或键盘上的指令来调整工作台位置，将测量物体放置在传感器的测量范围内。
4.设置测量参数：在测量软件中设置测量参数，例如测量模式、精度要求和坐标轴方向等。
5.执行测量操作：点击开始测量按钮，三坐标测量仪将自动进行测量，并将测量结果显示在计算机屏幕上。
6.数据分析和处理：根据需要，进行数据分析和处理，例如计算尺寸差异、形状偏差和位置误差等。
7.完成测量报告：根据需要，生成测量报告并保存在计算机中或输出打印。
3. 注意事项在使用三坐标测量仪进行测量时，需要注意以下几点：•清洁和维护：定期清洁三坐标测量仪的传感器和工作台，确保其表面清洁无尘，以保证测量的准确性。
•校准和验证：定期对三坐标测量仪进行校准和验证，确保其测量结果与实际情况一致。
•被测物体：被测物体表面应平整光滑，没有杂质和变形，否则会影响测量结果的准确性。
三坐标测量仪工作原理
三坐标测量仪工作原理
三坐标测量仪是一种用于测量物体的三维形状和位置的测量设备。
其工作原理主要包括以下几个方面：
1. 传感器测量：三坐标测量仪通过内置的传感器对被测物体进行测量。
传感器可以是光学传感器、激光传感器或机械传感器等。
传感器根据物体的形状和位置产生相应的信号。
2. 计算机控制：测量仪通过计算机控制系统控制传感器进行测量操作。
计算机接收传感器产生的信号，并通过计算对信号进行处理和分析。
3. 坐标系确定：在进行测量之前，需要将被测物体与测量仪的坐标系进行匹配。
通过将物体放置在测量仪的工作平台上，并进行坐标系校正，确保测量仪对物体的测量结果准确。
4. 三维数据采集：测量仪通过控制传感器在三个坐标轴上的移动，获取物体各个部位的三维坐标数据。
传感器可以按照设定的路径或划定的区域进行扫描，获取物体表面的数据点。
5. 数据处理：测量仪将获取的三维坐标数据传输给计算机，计算机根据数据进行图像重建和数学算法处理。
通过对数据进行处理和分析，可以获得物体的三维形状、尺寸以及位置关系等信息。
6. 结果输出：测量仪将处理后的结果通过显示器、打印机或数据接口等方式输出，供用户查看和使用。
总的来说，三坐标测量仪通过测量物体的三维坐标数据，结合计算机的数据处理和分析，可以实现对物体形状和位置的准确测量。
三坐标测量器工作原理
三坐标测量器工作原理
三坐标测量器工作原理：
三坐标测量器是一种用于测量物体尺寸和形状的仪器。
其工作原理主要包括以下几个步骤：
1. 校准：在进行测量之前，需要对测量器进行校准。
校准过程中通常会使用一些已知尺寸的标准件来确定测量器的精确度。
2. 定位：将待测物体放置在测量台上，并通过夹具或真空吸盘等方式进行固定。
保证待测物体的位置准确。
3. 传感器测量：三坐标测量器中的传感器一般包括接触式和非接触式两种。
接触式传感器通常是通过机械探针接触待测物体的表面，测量出各点的坐标位置。
非接触式传感器则通过像散斑干涉仪、光电测头等设备，利用光学原理测量出待测物体表面的形状和特性。
4. 坐标计算：三坐标测量器通过测量传感器得到的各点坐标数据，根据三维坐标系中的数学模型进行计算，以得到待测物体的尺寸和形状信息。
5. 数据分析与结果输出：测量完成后，三坐标测量器会将测量得到的数据进行分析和处理，生成测量报告或结果。
这些结果可以以图像、数字等形式进行展示和输出，方便用户进行数据分析和判断。
总结起来，三坐标测量器通过接触式或非接触式的传感器测量待测物体的坐标数据，并利用数学模型计算出物体的尺寸和形状信息，最终输出结果供用户分析和使用。
三坐标的使用方法
三坐标的使用方法三坐标是用于测量物体三维形状的一种测量仪器，它通过在三个坐标轴上的测量来确定物体的位置和形状。
在工业制造和设计领域，三坐标常用于测量工件的尺寸、形状和位置，以确保产品符合规格要求。
三坐标的工作原理是通过传感器来测量物体的三个坐标轴上的位置。
常见的传感器有针形探针、光电传感器和摄像头等。
针形探针常用于测量物体的表面轮廓，通过触碰物体表面，传感器可以测量出表面的位置信息。
光电传感器则通过发射光线并测量光线的反射情况来确定物体的位置。
摄像头可以通过拍摄物体的图像，然后通过图像处理算法来测量物体的尺寸和形状。
1.准备工作：首先需要将待测量的物体放置在三坐标的工作平台上，并将传感器调整到合适的位置和角度。
2.零点校准：在进行测量之前，需要先进行零点校准以确保测量的准确性。
校准的过程是将传感器移动到已知的标准点（通常是工作平台的原点），然后通过软件调整坐标轴的零点。
3.输入参数：根据待测量物体的形状和尺寸，需要输入相应的参数到三坐标系统中。
这些参数通常包括测量范围、刀具长度、测量精度等。
4.进行测量：将传感器移动到待测量物体上，开始进行测量。
根据所使用的传感器类型，可以通过触碰物体表面、扫描物体表面、或者拍摄物体图像来进行测量。
5.数据处理：测量结束后，三坐标系统会生成一系列数据，包括物体的三维坐标、形状和尺寸。
这些数据可以通过三坐标系统的软件进行处理和分析，以获得更详细的测量结果。
6.结果输出：最后，根据测量结果可以进行合格判定。
如果物体的尺寸、形状和位置与设计要求相符，则可以判定为合格；否则需要进一步调整或处理。
总之，三坐标是一种用于测量物体三维形状的高精度测量仪器。
通过合理使用和操作，可以实现对物体尺寸、形状和位置的精确测量，从而保证产品的质量和符合设计要求。
光学三坐标测量仪
光学三坐标测量仪光学三坐标测量仪是一种高精度的测量设备，广泛应用于工业生产中的尺寸测量和形状检测。
它利用光学原理和三维坐标测量技术，能够实现对物体表面的非接触式测量，具有测量精度高、测量速度快、操作简便等特点。
下面将介绍光学三坐标测量仪的工作原理、分类、应用领域以及优缺点。
工作原理光学三坐标测量仪通过激光或LED等光源照射到物体表面，利用相机等光学传感器接收反射光，通过三维坐标测量软件对反射光进行处理，从而获取物体的三维坐标信息。
在测量过程中，通过对比被测物体与参考坐标系的三维坐标数据，可以计算出被测物体的尺寸、形状等参数。
分类根据测量原理和结构特点，光学三坐标测量仪可以分为白光干涉式、光栅编码式、视觉测量式等。
其中，白光干涉式测量仪适用于高精度表面形貌的测量，光栅编码式测量仪适用于高速、大范围的尺寸测量，视觉测量式测量仪则结合了摄像头和软件技术，适用于复杂曲面的三维形貌检测。
应用领域光学三坐标测量仪在工业制造、航空航天、汽车制造、电子产品等领域都有着广泛的应用。
在工业制造中，光学三坐标测量仪可以用于零部件的尺寸测量、形状检测、装配质量控制等。
在航空航天领域，光学三坐标测量仪可以用于飞机零部件的精密测量和表面缺陷检测。
在汽车制造中，光学三坐标测量仪可以用于汽车车身的尺寸检测和装配质量控制。
在电子产品领域，光学三坐标测量仪可以用于PCB 板的尺寸测量和组装过程的质量控制。
优缺点光学三坐标测量仪相比传统的测量设备具有许多优点，如测量精度高、非接触式测量、测量速度快、操作简便等。
但是也存在一些缺点，比如受到环境光影响较大、对被测物体表面要求高、测量范围受限等。
综上所述，光学三坐标测量仪作为一种现代化的测量设备，在工业生产中发挥着重要的作用，其高精度、高效率的测量能力受到广泛关注和应用。
关节臂三坐标测量仪的原理
关节臂三坐标测量仪的原理
关节臂三坐标测量仪的原理是通过关节结构来实现工作台（测量物体）在三维空间中的运动和定位。
它由一个关节结构及相关的传感器、执行器和控制系统组成。
该测量仪的关节结构包括两个旋转关节（称之为旋转关节）和一个直线关节（称之为直线关节）。
旋转关节可以实现在水平面上的旋转运动，而直线关节可以实现沿垂直方向的上下运动。
通过合理的组合和配合，可以使工作台在三维空间内的任意位置和方向上进行运动。
测量仪的传感器和执行器负责测量和控制测量过程中的位置和姿态信息。
传感器通常包括编码器、位移传感器等，用于实时测量工作台的位置和姿态；执行器则通过驱动旋转关节和直线关节的运动，实现工作台的定位。
控制系统是测量仪的核心部分，负责接收传感器的反馈信号，并根据测量要求进行计算和控制。
控制系统可以根据需要对工作台进行定位、测量、修正等操作。
同时，控制系统还可以与外部计算机或软件进行通信，提供测量数据和实时控制。
总体来说，关节臂三坐标测量仪通过关节结构、传感器、执行器和控制系统的组合，实现了工作台在三维空间的运动和定位，用于测量物体的位置和姿态信息。
三坐标测量机及其应用
第
一、点位测量法
45 页
第
二、连续扫描法
46 页
z y
o
x
第
§6 三坐标测量机的精度评定
机器精度
47 页
指测量机本身的精度，即测量头中心在测量空间内 任意位置的位置精度。主要为点位精度。
测量精度
指测量值与真值之差。 包括所选用的测量方法、测量头、工件状态(测量 定位面、测量表面等)以及温度影响等因素。 静态精度
7 页
第 8 页
逆向工程设备： 1.三坐标测量机：获得产品三维数字化数据（点云/特征）； 2.曲面/实体反求软件：对测量数据进行处理，实现曲面重构， 甚至实体重构； 3. CAD/CAM软件； 4.数控机床（数控加工中心）； 逆向工程中的技术难点： 1.获得产品的数字化点云（测量扫描系统）； 2.将点云数据构建成曲面及边界，甚至是实体（反求软件）； 3.与CAD/CAM系统的集成；（通用CAD/CAM软件） 4.为快速准确地完成以上工作，需要经验丰富的专业工程师。
出现时间: 20世纪60年代后期 出现条件：生产发展需要（ 检测和加工技术） 电子技术、计算机技术和精密加工技术的发展 提供技术基础
第 3 页
应用领域：机械制造、仪器制造、电子工业、航空和国防工业
特别适用于测量： 箱体类零件的孔距和面距、模具、精密铸件、电子 线路板、汽车外壳、发动机零件、凸轮、飞机型体 等带有空间曲面的工件。
6 页
第
三坐标测量机在现代设计制造流程中的应用 逆向工程是利用从实体模型采集数据信息，并反馈到 CAD/CAM系统进行设计制造的一个过程。 是将实物转变为CAD模型相关的数字化技术、几何模 型重建技术和产品制造技术的总称。 逆向工程是解决直接从样件实现再造、建立那些已经 遗失设计文件的工件设计文件以及结合现有CAD模型进行 设计改进的好方法。 通过利用坐标测量机，探测所要实现逆向工程设计的 零件表面，利用专业软件对采集数据进行处理，生成该零 件直观的图形化表示，进行有关设计更改，并经过性能模 拟测试。这样，可大大缩短了设计时间，简化了零件的调 整和评估时间。
三坐标 测量 实验报告
三坐标测量实验报告1. 实验目的通过三坐标测量仪器进行测量，熟悉并掌握其操作方法，提高测量的准确性。
2. 实验器材和原理2.1 实验器材本次实验使用的器材有：- 三坐标测量仪- 计算机2.2 实验原理三坐标测量仪是一种高精度的测量仪器，可同时测量物体的三个坐标位置。
其工作原理是通过测量传感器检测到的信号来计算物体的位置坐标，并通过计算机进行数据处理和显示。
该仪器通过激光、光电测量或触点探测等方式来实现测量。
3. 实验步骤3.1 实验准备- 打开计算机，将三坐标测量软件启动并连接到三坐标测量仪。
- 检查测量仪器是否正常工作，确保各个部件灵活可动。
3.2 校准测量仪器- 垂直校准：使用垂直角度块将测量样品精确定位在测量台上，进行垂直校准。
- 水平校准：使用水平角度块进行水平校准。
- 零点校准：使用零点块进行零点校准。
3.3 进行测量- 将待测样品放置在测量台上，确保样品稳定。
- 使用测量仪器的探针进行测量。
可以选择激光或触点测量方式，根据实际情况选择合适的方式。
- 测量仪器会自动记录并显示样品的坐标位置。
3.4 数据处理- 将测量数据导入计算机，使用三坐标测量软件进行数据处理。
- 对测量数据进行分析和计算，得出需要的结果，如样品的尺寸、形状等。
4. 实验结果与分析- 根据测量数据，可以得出样品的尺寸、形状等信息。
- 通过与样品设计参数进行比较，可以评估样品的制造质量。
5. 总结与心得通过本次实验，我对三坐标测量仪器有了更深入的了解。
通过实际操作，我掌握了三坐标测量仪器的使用方法，并且了解到其在工业生产中的重要性。
三坐标测量仪器具有高精度、高效率的特点，可以提高产品的制造质量。
在今后的工作或研究中，我将继续学习和应用三坐标测量技术，以提升自己的专业水平。
6. 参考文献- 无。
三坐标测量机工作原理
三坐标测量机工作原理
三坐标测量机是一种用于测量物体三维坐标的精密测量设备。
其工作原理基于机械、光学、电子等多个领域的原理和技术。
1. 机械部分：三坐标测量机包括一个桥式移动平台和一个垂直移动的探测器。
该平台可以在水平和垂直方向上自由移动，以定位待测物体。
同时，探测器也可以在水平方向上移动，以获得更大的测量范围。
2. 光学部分：三坐标测量机通常使用激光干涉仪或视觉传感器等光学设备来测量物体表面的坐标。
激光干涉仪通过测量激光在物体表面上的干涉来确定坐标值。
视觉传感器则通过摄像头和图像处理算法来提取物体表面的特征点，然后计算其坐标。
3. 电子部分：三坐标测量机内部还包括电子传感器和控制系统。
电子传感器用于测量平台和探测器的位置，以提供坐标信息。
控制系统则根据测量需求和参数设置控制测量机的运动，并将测量结果传输给计算机进行处理和分析。
综上所述，三坐标测量机通过机械移动、光学测量和电子控制等多个方面的原理来测量物体的三维坐标，具有高精度、高效率的特点，广泛应用于制造业等领域。
三坐标测量仪实验报告
三坐标测量仪实验报告三坐标测量仪实验报告引言：三坐标测量仪是一种精密测量仪器，广泛应用于工业制造、航空航天等领域。
本实验旨在通过使用三坐标测量仪对实验样品进行测量，掌握其基本原理和使用方法，并分析测量结果的准确性和可靠性。
一、实验目的本实验的主要目的是：1.了解三坐标测量仪的基本原理和构成；2.掌握三坐标测量仪的使用方法；3.分析测量结果的准确性和可靠性。
二、实验仪器和材料本实验所使用的仪器和材料有：1.三坐标测量仪：型号为XYZ-2000；2.实验样品：一块平面工件和一块复杂曲面工件。
三、实验步骤1.打开三坐标测量仪电源，等待其启动；2.选择合适的测量程序，并将实验样品放置在测量台上；3.通过三坐标测量仪的操作界面，进行样品的初始位置定位；4.进行测量仪的校准，确保测量结果的准确性；5.开始进行实验样品的测量，记录测量结果；6.根据测量结果，分析样品的尺寸、形状等特征。
四、实验结果与分析经过实验测量，我们得到了实验样品的测量结果。
通过对结果的分析，我们发现三坐标测量仪具有以下特点：1.测量精度高：三坐标测量仪采用了精密的传感器和测量系统，能够实现亚微米级别的测量精度；2.测量速度快：三坐标测量仪具有高速扫描和数据处理能力，可以在很短的时间内完成复杂曲面的测量；3.测量范围广：三坐标测量仪可以对不同形状和尺寸的工件进行测量，适用于多种应用场景。
同时，我们还发现了一些测量误差的存在。
这些误差可能来自于以下原因：1.测量环境的影响：温度、湿度等环境因素可能会对测量结果产生一定的影响；2.样品表面的特性：样品表面的粗糙度、光泽度等特性也会对测量结果产生一定的影响；3.操作者的技术水平：操作者的操作技巧和经验也会对测量结果产生一定的影响。
五、实验总结通过本次实验，我们对三坐标测量仪有了更深入的了解。
三坐标测量仪作为一种精密测量仪器，在工业制造等领域具有重要应用价值。
我们通过实验掌握了三坐标测量仪的基本原理和使用方法，并对测量结果进行了分析和总结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器在三坐标测量仪中的应用
三坐标测量机是一类大型精密测量仪器。
它具有空间二个相互垂直的运动导轨
和祁应的二个坐标的位移测量装置，并配有不同性能的测量头、实现对空间点、线、面及其相互
位置呐测量。
一、三坐标测量仪的传感检测系统
二：坐标测量仪的种类较多，性能各异，但其构成框图大多如图15—11所示。
三坐标测量仪由机械部分、ATMEL代理商计算机和二坐标测量仪系统软件部分、测量系统、测量头(探
头)及附件构成。
其中测量系统对三坐标测量仅的测量精度、成本影响较大。
测量系统种类很
多，按其性质可分为机械式测量系统、光学式测量系统和电学式测星系统。
‘1)机械式测量系统机械式测量系统在现代坐标测量仪上／、V用已经很少。
(2)光学式测旦系统最常见的是光栅测量系统。
它是利用美尔条纹原理检测坐你的移
动量。
由于光栅精度高，信号样易纫分，因此，现代二坐标测量仪，持别足计量型测量仪，更多
采用这种测量系统。
使用令箭保持清洁的工作环境。
除光栅测量系统外，其他光学式测量系
统尚有光学读数刻线尺、光电显微镜和光学编码器、激光下涉仪等，
(3)电学式测星系统最常见的是感应同步器测量系统和磁尺测量系统。
感府同枣器的
特点足成本低，对环境的适应性强、个伯灰尘和油污，精度在Lm内通常可达l o Mm，常用十少
产型三坐标测量仪。
舷尺也心容易制造、成本低品安装等优点．其精度略低3：感应向步器，在
600 n，m内约为主10 J1”，在中、高精度三坐标测旦仪L应用较少。
二、三坐标测量仪的测量探头
；坐标测量探头安装在各轴的下端。
被侧物不同v测旦探头的形式也不向v阁懒—12为常
用的儿种形式。
三坐标测量仪的测量探头按测量方法分为接触式和非接触式购大类。
单片机接触式测头应用比
较厂没，非接触式测头多用于一些特殊场合的测量。
接触式测头可分为硬测头和软测头两类。
硬测头多为机械测头．主要用于手动测里和精度要求不高的场合，现代三坐标测量仪(特别是
L’N(”三坐标测量仪)牧少使用这种测量头。
软测头是目前三坐标测量仪普遍使用的测量头。
软侧又主要有触发式测头和三维测微洲头。
二维测微测头亩模拟测头和数字测头。
模拟测头
多采用电感传感器；数宁测头多采用光栅传感器。
这里只介绍触发式测头和二维电感测头。
(1)触发式测头亦称电触式测头，其作用是瞄准。
它可用于“飞越”测量，即在检测过程
中．测头缓缓前进，当测头接触工件并过零点时，侧头即自动发出信号，采集各坐标值，而测头
则不滞要川rj停止或退回．即允许若干毫米的超程。
触发式测头的结构形式很多，图
15—13是其中之一。
测头主体是由上主体3与下底座10及二根肪转杆2组成，用三
个螺订紧固成一体。
测杆11装在测杆座7L—，其底面装宙120“均布的三个圆柱体
入圆柞体8与浆在下底座的6个钢球9两两相配、dI成三刘钢球接触剐。
测杆座为一
半球形，顶部有一压力弹簧6向卜压紧、4A三对接触副自动接触。
弹簧力大小用3个
测力调整螺丝5调节。
为广防止洲杆压在运动中绕轴N转动，采用了防转杆2，测杆
比上的防转槽是为了粗略地防jL产生大胸tU转角W使接触副钳5L。
电路导线内颓爬
4引出。
触发式洲头的工作原理相当于零伙发信斤关。
肖二对钢球接触副均匀接触时，测杆处于零位。
当测杆与被测件接触时，测杆被推向仟一方向。
发生偏转或顶起，此
时三对钢球接触副必然有一对脱开、电路方即断开，随即发出过零信号，同时指示灯
点亮。
当测杆与被侧件脱离后、外力消失，由于压力弹簧6的作用，使洲杆回到原始
位置。
这种测头的单向审复稍度‘＜1ym。
测头测扦长度J与触点至中心的半径f
之间的比例关系将影响瞄准精度，一般f／』的比值胆大，瞄准精度越高。
洲杆轴线方
向的测力为〔)．3—“1N，侧杆垂直方向的测力为01一r 3N。
Atmel测端直径、洲端接触
变形及测杆变形的系统值，可按巴结定的数值在计算机中修止。
(2)三维电感侧头三维电感洲头有钢球式、双片簧式等不同的结构形式。
其中双片笛式
又有不同的结构设计。
这里仅介绍一种双片簧式三绝电感测量测头。
闻15—14是一种三层
式的结构形式，三向测微出广至下按f、y1?排列，伶层结构基本相同。
各层结构均由三部分
组成：一是感受部分。
它由电感传感器7组成，当测杆发生位移时，各向传感器发出各自的信
号。
二是测力机构。
采用电磁式测力机构8，当测杆向一个方向运动时、为了顶加测力，电磁
洲力机构向肋测方向产生电磁测力，同时给测杆一个预偏量。
当测杆与工件接触时，即推压删http://www.ebv.hk/atmel/mcu
杆，直至过零发出信号。
这一道程完成后，电磁测力又按新的测量要求施加到该方向。
如果一
个侧微坐标被锁紧．亿宾微电子则此坐标的电磁力应释放开。
于是零位锁紧机构。
三向测头的三个方向
不一定同时L作，往往需要锁紧—向或两向(有的测头不需锁紧)。
锁紧机构用电磁铁
操纵．需要锁紧时，将线圈136少量流断开．则衔钦N被——块水久磁铁11吸引向上运动，衔铁可绕片簧12转动而使阅锥销9插入小
座15的扎内．将该方向锁紧在零位上。
肖需要打开锁紧时，将线圈13通以电流，其电磁力克服永久磁铁11的吸力，将锥销从小座的孔中拔出，成为自由状忠。
测杆腔l装在最F层Z方向的片簧机构卜
为了平衡共更量．采用弹簧5吊并，并没置螺旋调整机构来调整平衡力的大小。
销子3为了防止螺母4转动而设置。
它可在螺毋4的外因槽内滑动。
测杆座l上
装有!个探头，N方便地对各种工件进行测量。
该测头的电感传感器的重复精度为
o．1P rn。
包括平行片笑机构等在内测头总误差为o．5flm。
非接触测头的优点在J：
测头不与被测1：件接触，因的无测力，4；划伤工件．同时也可快速测量G非接触测
头的种类较多，在三坐标测量仪上常用激光测头、光学测头、电视扫描测头等。
