大菠萝黑2号隧道衬砌脱空注浆方案

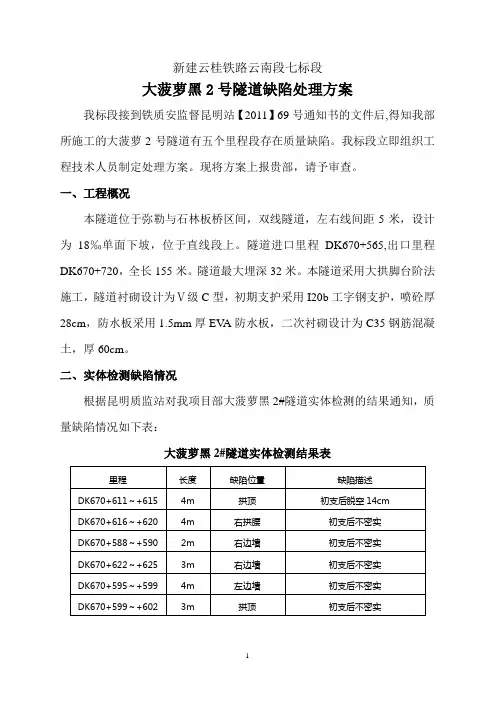

新建云桂铁路云南段七标段

大菠萝黑2号隧道缺陷处理方案

我标段接到铁质安监督昆明站【2011】69号通知书的文件后,得知我部所施工的大菠萝2号隧道有五个里程段存在质量缺陷。我标段立即组织工程技术人员制定处理方案。现将方案上报贵部，请予审查。

一、工程概况

本隧道位于弥勒与石林板桥区间，双线隧道，左右线间距5米，设计为18‰单面下坡，位于直线段上。隧道进口里程DK670+565,出口里程DK670+720，全长155米。隧道最大埋深32米。本隧道采用大拱脚台阶法施工，隧道衬砌设计为Ⅴ级C型，初期支护采用I20b工字钢支护，喷砼厚28cm，防水板采用1.5mm厚EVA防水板，二次衬砌设计为C35钢筋混凝土，厚60cm。

二、实体检测缺陷情况

根据昆明质监站对我项目部大菠萝黑2#隧道实体检测的结果通知，质量缺陷情况如下表：

大菠萝黑2#隧道实体检测结果表

三、整改方案

3.1 总体方案

首先对缺陷部位进行破检验证，确定缺陷程度；其次，对欠密实段落打孔埋入注浆管，并采用水泥净浆进行压入式注浆，直至注浆饱满密实、检测合格为止；拱顶部位二衬后欠密实段落直接利用拱顶压浆孔进行压浆，必要时根据欠密实部位加密压浆孔进行压浆，直至注浆饱满为止。

3.2 施工工艺

3.2.1 施工准备

(1)作业辅助工具

作业平台采用平板车搭设碗扣式脚手架，平台高度为拱顶下2.5米，宽度为车体宽度，中部每2米高度搭设一层操作平台，平台底部与车体牢固连接，搭设中各面设置剪刀撑，平台每次使用前必须仔细检查每处连接，确保施工安全。

(2)注浆作业前准备工作

施工前将台架推至注浆位置，就位稳定。

①边墙和拱腰处利用破检孔，深入8号铁丝至欠密实范围内检测欠密实范围，确定欠密实段最高处后在该处采用冲击钻打设排气孔埋入φ1cm铝塑管伸出衬砌表面，外露长度30cm，弯折向上，确保欠密实注浆全充填密实。

在破检孔处安装注浆孔口管和止浆阀，管径根据注浆泵型号配置。管口与衬砌间缝隙采用锚固剂封闭密实，同一空洞范围内其余破检孔采用锚固剂封闭密实。

②拱顶处在欠密实范围探明后，于下坡端设置注浆孔，相临注浆孔处埋设φ1cmPVC管伸出衬砌表面，其埋入端轻轻抵触至初支表面，确保空洞注浆全充填密实。

注浆工作开始前所有注浆段落上述准备工作应全部完成，确保注浆作业连续快速。

3.2.2 注浆作业

(1)浆液配比

注浆采用1:0.75～1:1水泥浆液（渗水段采用水泥-水玻璃双液），现场及时调整浆液配比。

(2)注浆前进行管路试压。待孔口封堵材料达到一定强度后，才能开始注浆。

(3)注浆过程应派专人负责，填写《注浆记录表》，记录注浆时间、浆液消耗量及注浆压力等数据，观察压力表值、注浆孔串浆、流浆程度。

(4)注浆效果检测

注浆工作一旦开始，欠密实内压力将急剧上升，所以采用预埋排气管作为判断注浆是否饱满的依据，排气孔内有浆液流出时，认为该欠密实已充填密实，关闭止浆阀，结束该段注浆。

(5)每次注浆结束后，必须及时采用高压水冲洗注浆管，确保下次注浆顺畅。

注浆工艺流程图

四、人员、机械设备配置

4.1 人员设置

4.2 施工主要机械

五、处理注意事项

(1) 对于处理施作工人，由于质量及工艺要求较高，必须选派有经验和工艺熟练的工人进行培训后，再进行施作。

(2) 处理现场必须派遣专职安全员及质检员全程盯空，要求处理一次到位，若遇较大质量及安全事故，及时通报，及时解决。

(3)做好作业人员岗前安全培训，施工现场必须佩戴好安全防护用品，高空作业人员系好安全带，所采用的升降设备（作业人员站立的台车等）应设有扶手或安全栏杆。

(4)注意注浆设备的使用、保养，非机电修理人员不得随意拆换设备，注意用电安全，经常检查杜绝漏电。

(5)作业场地及运输车辆及时清扫、冲洗，保证场地及车辆清洁,按照规定给每个施工人员配备劳动保护用品、防尘口罩。

六、处理过程保证措施

6.1质量保证措施

(1)砂浆液配合比必须经试验调配并经审批后方可使用，砂浆配比所用原材料质量检验结果应符合设计规范要求。

(2)在注浆过程中要不断检查注浆机、管口接头，防止注浆压力过大管口脱开，影响注浆效果。

(3)注浆顺序应遵循“从低到高、从下往上”的施工顺序。

(4)注浆过程中现场测定浆液的流动度、比重及凝结时间，应满足配合比设计要求。

(5)按现场施工实际情况认真填写注浆记录，对照注浆记录情况分析、改进注浆施工作业。

(6)注浆完成经自检质量合格后，请第三方无损检测单位进行检测，保证注浆质量达标。

6.2 安全保证措施

(1)施工现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。

(2)施工人员作业前进行安全教育和考核，合格后方可进行上岗作业。

(3)施工人员到达工作面后，应首先检查工作面是否处于安全状态。

(4)注浆时注浆人员必须佩戴防护眼镜，戴安全帽、防护手套、穿工作服，电工穿绝缘鞋和戴绝缘手套。

(5)高空作业时必须佩戴安全带，防滑鞋，挂妥挂钩，并有安全防护拦和安全网等防护设施，对施工机具和材料要有保护措施，避免掉落，严禁

向下方丢弃废物。

(6)在注浆施工中，应严格按照注浆机操作规程进行注浆，谨防注浆管脱扣、涨爆等伤人，操作人员必须戴防护面具，防止浆液飞溅伤人，特别是对眼睛等宜损伤部位必须重点防护。严禁注浆管口对准作业人员，避免高压浆液对人体伤害，作业过程中还应防止注浆管爆管对施工人员造成伤害。

(7)施工现场用电严格按照三相五线制布设电线，做到二级保护，三级控制，一机、一箱、一闸、一保。

(8)施工机械、机具和电气设备，在安装前按照安全技术标准进行检测，经检测合格后方可安装，经验收确认状况良好后才可运行。

(9)严格机械作业规程，持证上岗，严禁无证人员操作。

6.3 环境保护措施

提高管理、技术、作业人员环境保护意识，认真学习环境保护知识，共同做好环境保护工作。在注浆过程中防止水泥浆污染周边环境，及时清理浆液污染物。

七、后续施工确保初支密实、不脱空的具体保证措施

(1)加强现场作业人员质量培训，牢固树立质量安全意识。

(2)提高隧道开挖光爆效果，针对不同围岩及时调整爆破参数和开挖进尺，控制超欠挖。

(3)加强现场质量盯控，初支施工过程中加强过程控制，超挖或围岩坍塌地段必须采用同级喷射混凝土回填密实。

(4)初期支护完成后要按照云桂公司文件严格进行自检，自检合格并监理检查合格后才能转入下到工序施工。

(5)对过程控制和工序质量检测中发现的问题加大处罚力度，使责任人得到深刻教育。

(6)由项目部安质部主责，各领导、部门、工区参加，进行“三检制”
