整流滤波全桥电路
全桥整流电路电容
全桥整流电路电容
一、整流电路
整流电路是利用半导体二极管的单向导电性，将正弦交流电变为脉动直流电。
整流电路可以分为单相整流电路和三相整流电路。
在全桥整流电路中，四个二极管接成电桥形式，每个二极管轮流导通一个半波，在整流器外部，正负电压之间有180°的相位差。
二、电容
电容是存储电荷的物理元件，其容量决定了存储电荷的能力。
在全桥整流电路中，电容主要起到滤波、平滑输出电压和提供能量的作用。
三、滤波电容
滤波电容在全桥整流电路中，用于滤除输出电压中的高频脉动成分，使输出电压变得平滑。
滤波电容通常采用电解电容或钽电容等。
四、启动电容
启动电容是在整流器启动时提供初始启动电流的电容，通常采用一个较大的电解电容。
在启动过程中，启动电容先充电，然后通过二极管与电源交流输入连接，向整流器提供初始启动电流。
当整流器正常工作时，启动电容逐渐被滤波电容所取代。
五、放电电阻
放电电阻用于在停电后将滤波电容上的剩余电荷迅速泄放掉，以保障整流器的安全。
放电电阻阻值一般较小，通常为几欧姆至几十欧姆。
在全桥整流电路中，每个桥臂上通常各有一个放电电阻。
全桥整流充电 电瓶 滤波电容
全桥整流充电是一种常见的充电方式，它通过全桥整流电路将交流电转换为直流电，用于给电瓶充电。
这种充电方式具有稳定性高、效率高、成本低等优势，因此在实际应用中得到广泛使用。
在全桥整流充电中，滤波电容的选用和设计是至关重要的，它可以有效地减小充电过程中的脉动电流和电压，并保护电瓶免受过度充电和过放的危害。
1. 全桥整流充电的原理全桥整流充电利用全桥整流电路将交流电转换为直流电，常用的结构是四个二极管和一个中心分压电路。
当交流电输入时，二极管将正负半周的电流分别导通，使得输出端的电流方向一直都是正的，从而实现了交流电到直流电的转换。
这种充电方式具有充电效率高、波动小、成本低等优点，因此在许多电子设备以及车载电子设备中得到了广泛的应用。
2. 电瓶的功能和使用场景电瓶是一种储存电能的装置，它广泛应用于汽车、摩托车、船舶、飞机等交通工具以及太阳能光伏发电系统、UPS不间断电源系统等领域。
它的主要功能是储存电能，并在需要的时候将储存的电能释放出来供给使用设备。
电瓶的充电工作至关重要，它直接影响着设备的使用寿命和性能。
3. 滤波电容的作用在全桥整流充电过程中，滤波电容起着重要的作用。
它可以有效地减小充电过程中的脉动电流和电压，使得充电电流和电压更加稳定。
滤波电容还可以保护电瓶免受过度充电和过放的危害，延长电瓶的使用寿命。
4. 滤波电容的选用和设计在进行全桥整流充电系统设计时，滤波电容的选用和设计至关重要。
一般来说，滤波电容的容量越大，其滤波效果越好。
但是在实际应用中，需要考虑到电容的体积、成本等因素，因此需要在滤波电容的容量和实际应用需求之间进行权衡。
滤波电容的工作电压、温度特性、寿命等也是需要考虑的因素。
5. 结语全桥整流充电是一种常见的充电方式，滤波电容的选用和设计对充电系统的稳定性和性能有着重要的影响。
在进行充电系统设计时，需要充分考虑滤波电容的选用和设计，确保充电系统具有良好的稳定性和可靠性。
我们也需要不断地研究和改进充电系统的设计，以满足不断发展的应用需求。
整流滤波全桥电路
在工业自动化领域，整流滤波全桥电路的应用促进了电机 驱动技术的进步，为实现精确控制和提高生产效率提供了 有力支持。
02 整流滤波全桥电路的组成
整流器
整流器是整流滤波全桥电路的核心组成部分，其作用是将 交流电转换为直流电。
整流器通常由四个二极管组成，采用全桥或半桥的连接方 式，根据输入交流电的相位变化，二极管会交替导通和截 止，从而将交流电转换为直流电。
整流效率
整流效率
整流滤波全桥电路的整流效率是指整流器将交流电转换为直流电的效率，通常以 百分比表示。整流效率越高，电路的能量转换效率就越高，能够减少能源的浪费 。
影响因素
整流效率受到多种因素的影响，包括整流器元件的性能、电路设计、工作电压和 电流等。为了提高整流效率，需要选择性能良好的整流器元件，优化电路设计， 以及合理调整工作电压和电流。
滤波效果
滤波效果
滤波效果是指整流滤波全桥电路对交流电中杂波的滤除能力。滤波效果越好，输出的直流电质量就越高，能够减 少对用电设备的影响。
影响因素
滤波效果受到滤波电容和滤波电感的影响。滤波电容和滤波电感的选择和配置直接影响到滤波效果。为了提高滤 波效果，需要选择适当的电容和电感元件，并合理配置它们的参数。
工业控制
在工业控制系统中，整流滤波全桥电路用于将交流电机驱动器转换为 直流电机驱动器，实现精确的速度和位置控制。
整流滤波全桥电路的重要性
提高能源利用效率
整流滤波全桥电路能够将交流电高效地转换为直流电，减 少能源的浪费，提高能源利用效率。
保证电子设备正常运行
整流滤波全桥电路为电子设备提供稳定的直流电源，保证 设备的正常运行和延长使用寿命。
全桥电路的工作原理
01
桥式整流滤波原理
桥式整流滤波原理
桥式整流滤波是一种常用的电子电路，用于将交流电转化为直流电。
它的工作原理基于桥式整流和滤波两个步骤的组合。
首先，桥式整流是将输入的交流电信号转化为单向的脉动直流信号。
桥式整流电路中通常用四个二极管组成一个桥形结构，通过控制二极管的导通状态，能够将输入的交流信号的负半周和正半周分别独立地变成一个相同方向的脉动直流信号输出。
然后，滤波是为了去除桥式整流输出的脉动直流信号中的纹波部分，使其更接近理想的直流信号。
常见的滤波电路一般采用电容器进行滤波，将电容器与负载电阻串联连接，通过电容器的充放电过程，可以平滑输出电压或电流的脉动。
整个桥式整流滤波电路的工作过程是这样的：当交流电信号输入时，桥式整流电路根据交流信号的正负半周分别进行整流，经过整流后得到脉动直流信号。
然后脉动直流信号经过滤波电路的处理，被电容器平滑后输出为近似稳定的直流信号。
总结来说，桥式整流滤波电路通过桥式整流将交流信号转为脉动直流信号，再通过滤波电路将脉动直流信号平滑输出，从而实现了从交流电到直流电的转换。
这种电路在许多电子设备中广泛应用，如电源适配器、电动机驱动器等。
全桥整流电路滤波电容电压变化公式
全桥整流电路滤波电容电压变化公式引言全桥整流电路是一种常见的电力电子转换电路，用于将交流电转换为直流电。
在实际应用中，为了消除转换过程中的波动和谐波，需要使用滤波电容来平滑输出电压。
本文将介绍全桥整流电路中滤波电容的电压变化公式。
滤波电容的作用在全桥整流电路中，滤波电容的作用是平滑输出电压，减小电压波动。
当整流电路的开关器件将交流电转换为脉冲形式的直流电后，滤波电容会通过储存能量的方式，使得输出电压在时间上更加连续平稳，以适应负载的需求。
滤波电容电压的变化过程滤波电容的电压变化过程可以通过下列公式来描述：∆V=(1-e^(-t/(R*C)))*V p其中，∆V为滤波电容电压的变化量，t为时间，R为负载电阻，C为滤波电容的电容量，V p为输入电压的峰值。
公式解析通过对上述公式的解析，可以得出以下几点结论：1.初始状态下，滤波电容的电压变化量为0。
2.随着时间的推移，滤波电容的电压变化逐渐增大，但最终会趋于稳定。
3.变化的速率由RC的乘积决定，R C越大，变化的速率越慢。
4.输出电压的峰值V p决定了电容电压的最大变化量。
需要注意的是，上述公式仅在假设负载电阻不变的情况下成立。
如果负载电阻发生变化，滤波电容的电压变化公式将会有所不同。
实际应用中的注意事项在使用全桥整流电路时，需要注意以下几点：1.选择适当的滤波电容容量以满足平滑输出电压的要求，过小的电容容量会导致电压波动较大，而过大的容量会增加成本和体积。
2.滤波电容的耐压要足够高，以防止电压超过其额定值而损坏。
3.在实际应用中，考虑到滤波电容的内阻和等效串联电阻的影响，需要进一步优化电路设计和参数选择。
结论本文介绍了全桥整流电路中滤波电容电压变化的公式，并对公式进行了解析和说明。
了解滤波电容电压变化规律对于电力电子工程师和研究人员在设计和优化电路时具有重要的参考价值。
在实际应用中，需要根据具体需求选择合适的滤波电容容量，并注意滤波电容的耐压和其他参数的影响。
全桥整流
上面这个整流电路由整流桥和LC滤波电路组成。
整流桥如下图，其中~表示交流，+-表示直流。
当交流电为正半波时，电流由红色的线所示流向负载，当交流电为负半波时，电流由蓝色的线所示流向负载。
经过整流桥后还是馒头波，需要进一步滤波，一般的滤波加个电容就可以了，视频中滤波后能这么平直只是因为这是在空载的时候，实际加负载后，波形会如下图所示。
LC滤波电路的组成：LC滤波器一般是由滤波电抗器、电容器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；LC滤波电路的原理：在电子线路中，电感线圈对交流有限流作用，由电感的感抗公式XL=2πfL 可知，电感L越大，频率f越高，感抗就越大。
因此电感线圈有通低频，阻高频的作用，这就是电感的滤波原理下面是LC滤波电路实例电感在电路最常见的作用就是与电容一起，组成LC滤波电路。
我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流，通低频，阻高频”的功能。
如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号大部分将被电感阻止吸收变成磁感和热能，剩下的大部分被电容旁路到地，这就可以抑制干扰信号的作用，在输出端就获得比较纯净的直流电流。
实际上在工作时，LC滤波的输出都有一个等效电阻，如下图所示分析：对输入和输出做拉普拉斯变换则输入为VIN(s) ,输出为VOUT(s) ,以下电阻用R表示，电容用C表示，电感用L表示，s为拉式变换的一个符号。
电阻的拉式变换仍为R，电容的拉式变换为，电感的拉式变换为sL，则由电容与电阻并联后与电感串联可知，此即为普通的二阶低通滤波器表达式。
当输入信号的角频率（角频率=频率*2）等于时，信号的输出将会被衰减到输入的0.707倍，大于此频率衰减的更多，称为截止频率。
整流后的馒头波是由直流分量和交流分量组成，直流分量即为电压波形的平均值，交流分量即是波形减去直流分量。
交流分量由100HZ，200HZ，300HZ等频率的波形组成，即100HZ 的整数倍频率（因为整流后波形的频率为100HZ）。
全桥整流电路
全桥整流电路全桥整流电路图：全桥整流电路图看完了全桥整流电路图，我们再来看一个关于全桥整流电路问题实例：交流220v的全桥整流电路的输入端能否直接输入直流310v电源？为什么？能得到峰值为310伏的脉动直流电压。
如果得到纯直流电还要需要接电容电感等一系列的原件进行滤波。
得到310伏的电压不容易。
如果工作电压或电流超过了二极管的极限参数那都要损坏。
和多高电压多大电流无关。
前提是在正常的工作范围内。
得到的高压经整流过后得到的高电压一般可看作虚电压。
接上负载以后电压通常保持不再这个值。
这个你可以用低压试验试试看。
最后电子元件技术网再来给大家讲讲全桥式整流电路工作原理：电子系统的正常运行离不开稳定的电源，除了在某些特定场合下采用太阳能电池或化学电池作电源外，多数电路的直流电是由电网的交流电转换来的。
这种直流电源的组成以及各处的电压波形如图所示。
直流电源的组成图中各组成部分的功能如下：⑴电源变压器：将电网交流电压（220V或380V）变换成符合需要的交流电压，此交流电压经过整流后可获得电子设备所需的直流电压。
因为大多数电子电路使用的电压都不高，这个变压器是降压变压器。
⑵整流电路：利用具有单向导电性能的整流元件，把方向和大小都变化的50Hz交流电变换为方向不变但大小仍有脉动的直流电。
⑶滤波电路：利用储能元件电容器C两端的电压（或通过电感器L的电流）不能突变的性质，把电容C（或电感L）与整流电路的负载RL并联（或串联），就可以将整流电路输出中的交流成分大部分加以滤除，从而得到比较平滑的直流电。
在小功率整流电路中，经常使用的是电容滤波。
⑷稳压电路：当电网电压或负载电流发生变化时，滤波电路输出的直流电压的幅值也将随之变化，因此，稳压电路的作用是使整流滤波后的直流电压基本上不随交流电网电压和负载的变化而变化。
利用二极管的单向导电性组成整流电路，可将交流电压变为单向脉动电压。
本章为便于分析整流电路，把整流二极管当作理想元件，即认为它的正向导通电阻为零，而反向电阻为无穷大。
整流滤波全桥电路讲解学习
把电容接在相应电容组的两端，即可获 得所需的多倍压直流输出。
二、滤波电路
交流 整流
脉动
滤波 直流
电压
直流电压
电压
滤波电路的结构特点: 电容与负载 RL 并联，或 电感与负载RL串联。
原理：利用储能元件电容两端的电压(或通过电 感中的电流)不能突变的特性, 滤掉整流电 路输出电压中的交流成份，保留其直流成 份，达到平滑输出电压波形的目的。
负载上的电压： uo 2 2U2
（二）多倍压整流电路
+C21U–2
C3
C5
u1
u2D1
D3 D2
D4
D5 D6
+C2– C4
C6
2 2U2
u2的第一个正半周：u2、C1、D1构成回路，C1
充电到： 2U 2
u2的第一个负半周：u2、C2、D2 、C1构成回路， C2充电到：2 2U2
+C2U1–2 2+C23U– 2 2+C25U– 2
1. 整流输出电压平均值（Uo） 全波整流时，负载电压 Uo的平均值为:
U o2 1 π0 2πuodt0.9U2
负载上的(平均)电流:
IL
0.9U 2 RL
2. 脉动系数Ｓ
S定义：整流输出电压的基波峰值Uo1m与平均值Uo 之比。
用傅氏级数对全波整流的输出 uo 分解后可得:
u o 2 U 2 (2 3 4 c2 o t 1 s 4c 5 4 o t 3 s 4c 5 6 o t ) s
• 稳压电路: 清除电网波动及负载变化的影响,保持 输出电压uo的稳定。
一、单相整流电路
整流电路的任务：把交流电压转变为直流脉动的 电压。
常见的小功率整流电路，有单相半波、全波、 桥式和倍压整流等。
桥式整流滤波电路原理
桥式整流滤波电路原理
桥式整流滤波电路是一种常用的电路，用于将交流电信号转换为直流电信号，并通过滤波电路去除信号中的高频噪音。
其原理是通过四个二极管构成一个桥式整流电路，将交流电输入的两相信号分别连接到桥路的两个交流输入端，在输出端连接负载。
当输入信号的正半周时，D1和D3导通，D2和D4
截止，电流从交流输入端1流向输出端，得到正向整流输出。
当输入信号的负半周时，D2和D4导通，D1和D3截止，电
流从交流输入端2流向输出端，得到反向整流输出。
这样，桥式整流电路既能实现正向整流输出，也能实现反向整流输出。
为了进一步去除交流信号中的高频噪音，需要在桥式整流电路的输出端连接一个滤波电路。
滤波电路通常由电容器和电感器组成。
电容器能够将交流信号中的高频成分通过电容效应滤除，只留下直流信号。
而电感器则具有阻抗对高频信号具有较大的阻抗，从而能够进一步滤除高频噪音。
因此，在滤波电路中，电容器和电感器的串联能够有效去除交流信号中的高频噪音。
通过桥式整流滤波电路，我们可以将交流电信号转换为直流电信号，并去除其中的高频噪音，得到一个平稳的直流输出信号。
这种电路在电子设备中广泛应用，用于提供稳定的直流电源。
全桥整流后加滤波电容效果
全桥整流后加滤波电容效果
在全桥整流电路中，如果在整流电路输出端后添加滤波电容，可以显著改善输出电压的脉动和纹波，提高电源的稳定性和质量。
这主要是通过减小输出电压中的高频纹波成分来实现的。
全桥整流电路通常用于将交流电源转换为直流电源。
然而，由于整流过程的非线性特性，输出电压会包含交流成分，形成纹波（ripple）。
添加滤波电容的主要作用有以下几点：
1.平滑输出电压：滤波电容能够存储电荷，并在整流电路输出电压出现波动时释放电荷，
从而平滑输出电压，减小脉动和纹波。
2.降低输出电阻：滤波电容对于高频信号的电阻较低，因此能够有效地短路纹波信号，
使其通过电容而不是负载。
3.提高电源稳定性：滤波电容可以提高电源的稳定性，减小因负载变化或其他因素引起
的电压波动。
4.降低电源纹波：通过选择适当的滤波电容值，可以有效地降低输出电源的纹波。
选择适当的滤波电容值时需要考虑电源的额定电流、输出电压纹波要求、滤波电容的电压容量等因素。
虽然滤波电容能够改善输出质量，但过大或过小的电容值都可能导致性能问题，因此需要在设计中综合考虑各种因素。
全桥整流LC滤波电路电感电流连续性判断方法
ＥＩ ＥＣＴＲＩ Ｃ ＤＲＩ ２ Ｖｏ． １ Ｎｏ ２ ＶＥ Ｏ ｌ １ １４ ．
全 桥整 流 Ｌ Ｃ滤 波 电路 电感 电流 连 续 性 判 断 方 法
陈 希 有 ， 凤 春 ， 冠 林 刘 李 （ 连 理 工 大 学 电 气 工 程 学 院 ， 宁 大连 １ ６ ２ ） 大 辽 １ ０ ３
律 ， 别 针 对 稳态 和暂 态 情 况 ， 出 了判 断 电感 电 流 连续 性 的工 程 近 似 方法 ， 用 于校 验 滤 波 器设 计 。实 验 和 分 提 可
仿 真证 实 了判 断 方 法 的有 效 性 。
关键 词 ： 桥 整 流 ； Ｃ滤波 ； 全 Ｌ 电感 电流 ； 连续 性 ； 断 判
整 流 电 压 ， 严重 的是 它 使 得 负 载 电压 强 烈 地 依 赖 于负 载 电阻 ， 设 计 和应 用 带 来 不 便 。将 整 流 电压 理 想化 ， 更 给
即用 理想 电压 源 代 替 整 流 电路 ， 立 了 判 断 电 感 电 流连 续 性 等 效 电路 。通 过 分 析 该 电 路 电感 电 流 的 变 化 规 建
ＡＣ ｙ ｔ ｍ ． Ｈｏｗｅ ｅ ｔ ｉ ｅ ｎｄ ｔ ｅ ｌ ｄ ｓ ｓｅ ｖ ｒ，ｈｅｆｌ ｒａ ｈ ｏａ ｍａ ｅ ｄ ｔ ｎ ｃ ｏｒｃ ｒ ｎｔｔ ｅ ｏ ｉ ｏｕ ｓ ｏｎｔｎｕ ｕｓ ｔ ｙ ｌａ ｈｅ ｉｄｕ ｔ ｕｒ ｅ Ｏ ｂ ｃ ｎｔｎｕ ｓ ｏｒｄｉｃ ｉ ｏ
ｓ ｅ ｄ ｔ ｔ ｎｄ ｈ ｒ ｎ ｉ ｔ ｔ ｅ ｅ ｒ ｏｓ ｄ ｙ ａ ｌ ｉ ｇ ｔ ｉ ｕｃ ｏｒ ｃ ｒ ｅ ｈ ｅ ｔ ａ ｙ ｓ ａ ｅ ａ ｔ ｅ ｔ ａ ｓ ｔ ａ ｅ ｗ ｒ ｐ ｏｐ ｅ ｂ ｎａ ｙｚ ｎ ｈｅ ｎｄ ｔ ｕ ｒ ｎｔ ｏｆ ｔ ｅ ｑｕｉ ａ ｅ ｃ ｒ ｕ ｔ ｓ ｖ ｌ ｎｔ ｉ ｃ ｉ ，
电磁炉各电路讲解
1．市电输入电路该电路由EMC（电磁兼容）防护电路和整流滤波电路组成，如图3所示。
EMC防护电路的作用上滤波除市电中的高频干扰，并防止雷电或其他强电损坏后级电路，同时抑制电磁炉工作时对市电的电磁辐射。
C3为谐波吸收电容，CNR1为过压保护压敏电阻，当输入电压过高时，其阻值大辐下降，流过C NR1的电流陡增，保险管熔断，从而起到过压保护作用。
全桥DB1、电感L1及电容C4将输入的市电变换成平滑的直流电，由整机工作电流较大，故对DB1、C4要求较高。
一般来说，功率小于2000W的电磁炉应通常选用最大电流不小于15A的全桥；功率大于2000W的电磁炉通常选用最大电流为25A的全桥。
图3中的C3、C4应选用MKP-X2型电容，不能换用普通电容。
2． LC振荡电路LC振荡电路又称主回路，其作用是让加热线圈L与电容C5谐振，产生20kHz~30kHz的高频电磁波。
参图3，电磁炉正常工作时，IGBT管工作在开关状态。
当IGBT管导通时，+300V电压给L 充电，电能转化成电磁能并储存在L中；当IGBT管截止时，L向C5充电，随后C又经L 放电，如此反复形成谐振，其谐振频率由L及C5的值决定，通常为20kHz~30kHz。
当高频电磁波穿过铁质锅底时，在锅底产生强大的涡流，锅底迅速发热，从而达到加热食物的目的。
提示：C5为易损元件，代换时应选用同容量MKPH型电容，否则易造成IGBT管损坏。
3．同步及振荡电路该机同步及振荡电路运算放大器U2B、C6等元件组成，如图4所示。
在IGBT管截止期间，由于L与C5谐振，IGBT管c会出现谐振峰值电压，U2B 7脚电压高于6脚电压，U2B 1脚内部三极管截止，输出高电平；当IGBT管导通时，L储能，U2B 6脚电压高于7脚电压，U2B 1脚内部三极管饱和导通，+18V电压经R28给C6充电，在U2B 10脚形成锯齿波，与U2D 11脚送来的功率电平比较，然后从13脚送到IGBT管驱动脉冲。
整流滤波电路的原理
整流滤波电路的原理
整流滤波电路是一种常见的电路，它可以将交流电信号转换为直流电信号，并且通过滤波电路去除掉转换过程中产生的波纹或者高频噪声。
整流滤波电路一般由两部分组成：整流电路和滤波电路。
整流电路负责将交流信号转换为直流信号，而滤波电路则负责去除转换过程中产生的波纹或者高频噪声。
整流电路一般采用二极管进行实现。
当输入电压为正向时，二极管正向导通，允许电流通过；当输入电压为反向时，二极管反向截止，不允许电流通过。
通过这种方式，交流信号被转换为了单向导通的直流信号。
然而，由于整流电路的输出仍然存在波纹，因此需要使用滤波电路进一步处理。
滤波电路通常由电容器和电阻器组成。
电容器通过存储电荷的方式平滑输出电压，从而去除波纹成分；同时，电阻器通过阻碍电流的方式稳定输出电压，从而去除高频噪声。
整流滤波电路的工作原理可以简单描述为：输入的交流信号经过整流电路转换为单向导通的直流信号，然后通过滤波电路去除掉波纹和高频噪声，最终输出一段较为稳定的直流信号。
总之，整流滤波电路通过整流和滤波两个步骤，将输入的交流信号转换为稳定的直流信号。
这种电路在实际应用中广泛使用，例如电源适配器、电子设备的电源电路等。
全桥整流电路的公式
全桥整流电路的公式全桥整流电路是一种常见的电路拓扑结构，主要用于将交流电转换为直流电供电。
它由四个电子器件（二极管）组成，通过交替导通和截断来实现电流方向的控制和转换。
全桥整流电路可以提供高效率的电能转换，并且被广泛应用于电源和电子设备中。
在全桥整流电路中，正弦交流电源通常由变压器提供。
变压器的输出接入电路的两个相对输出端，而中性点则连接到电路的负极。
全桥整流电路的公式可以表达如下：V_out = |V_in| - 2 * V_d其中，V_out表示输出电压，V_in表示输入交流电源的峰值电压。
V_d表示二极管的压降，它取决于使用的二极管类型和电流。
对于硅二极管，V_d约为0.7伏；而对于钛化物二极管，则约为0.3伏。
全桥整流电路的工作原理如下：当输入交流电源的正半周为正时，二极管D1和D4导通，而二极管D2和D3截断。
此时，电流经过D1和D4流向输出电路，并输出正半周的电压；当输入交流电源的负半周为正时，二极管D2和D3导通，而二极管D1和D4截断。
此时，电流经过D2和D3流向输出电路，并输出负半周的电压。
通过这种方式，全桥整流电路可以有效地将交流电转换为直流电。
需要注意的是，全桥整流电路中的二极管必须具备足够的电压和电流承受能力，同时具备良好的耐反向压力能力。
此外，合适的脉冲宽度调制（PWM）控制和滤波电容的添加也是常见的优化手段，以提高转换效率和减小输出波动。
全桥整流电路是一种常用且高效的电路拓扑结构，通过适当的控制和转换，可以将交流电源转换为直流电源。
其公式描述了输出电压与输入电压之间的关系，而工作原理则解释了电路如何实现电流方向的控制和转换。
全桥整流谐波
全桥整流谐波一、引言在电力电子技术中，全桥整流电路是一种常见的电路结构，广泛应用于各种电源设备、电机控制等领域。
然而，在实际应用中，全桥整流电路会产生谐波，这些谐波对电路的性能和稳定性产生负面影响。
因此，研究全桥整流谐波的产生、影响及抑制方法具有重要意义。
二、全桥整流电路全桥整流电路是一种将交流电转换为直流电的电路，主要由四个二极管组成一个桥式结构。
当交流电通过全桥整流电路时，二极管按照一定的顺序导通和截止，从而将交流电转换为直流电。
然而，在二极管导通和截止的过程中，会产生谐波电流。
三、谐波的产生全桥整流电路中的谐波主要来源于二极管的非线性特性。
当二极管导通时，其伏安特性是非线性的，会产生谐波电流。
此外，当二极管截止时，其伏安特性也会产生谐波。
这些谐波电流会对电路的性能和稳定性产生影响。
四、谐波的影响全桥整流电路产生的谐波对电路的影响是多方面的。
首先，谐波会使电源设备的温度升高，缩短其使用寿命。
同时，谐波会使电源的效率降低，增加能耗。
其次，谐波会导致电机设备的扭矩波动，降低其运行效率。
此外，谐波还可能导致电机设备过热，缩短其使用寿命。
此外，谐波还会干扰电子设备的正常运行，如计算机、通信设备等。
严重的谐波干扰可能导致这些设备出现故障或损坏。
最后，谐波会干扰电力系统的稳定运行，可能导致电压波动、电流浪涌等问题。
这些问题的存在将增加电力系统的维护成本，降低供电质量。
五、谐波的抑制为了抑制全桥整流电路产生的谐波，可以采用多种方法。
首先，可以采用有源滤波器实时监测电路中的谐波分量，并产生反向的谐波电流来抵消原始的谐波电流。
这种方法可以有效降低电路中的谐波分量，提高电源的质量。
其次，可以采用无源滤波器吸收特定频率的谐波电流，从而减少谐波对电路的影响。
这种方法的优点是成本低、易于维护，但在抑制高次谐波方面效果有限。
此外，可以通过改进电力电子设备的设计降低谐波的产生和影响。
例如选择具有低寄生参数的元件和电路布局提高设备的开关频率等。
单相桥式整流与滤波电路地安装和测试教案设计
提问导入: 什么电子 设备需要 用到直流 电？激发 兴趣手机数码相机基础知识整流和滤波电路NOKIA^ At* X?¥艰E|J ■中US 筑二用口置5 E^SKSFOLFIMIW EC MCI ShGflr. □KUiX LH# gGHdlS 旧8M ADE 周UF 川提问：如何 得到直流 电曜rm:党口叶 PftOPf ？LV M^EMFuXEF 导入：1、什么电子设备需要用到直流电?㈠单相桥式整流电路将交流电变换为直流电（脉动）的过程称为整流，利用二极管的单向导 电性可以实现整流整流电路单相整流电路三相整流电路，根据整流电路的形式还可分为半 波、全波和桥式整流电路。
1 .电路结构单相桥式整流电路如图1-7所示。
在电路中，4只整流二极管连接成电 桥形式，称为桥式整流电路。
常有如图1-7所示的几种形式的画法，其中图（c ）为单相桥式整流电 路最常用的简单画法。
数码相机锂电手机充电器电脑电源 直流稳压电源结合演示 讲解⑻电路面法1 0)电路画法2 (c)匍化国法图1-7单相桥式整流电路2.工作原理在交流电压u2的正半周(即0〜2「时，整流二极管VD1、VD3正偏导通，VD2、VD4反偏截止，产生电流i L通过负载电阻R L,并在负载电阻R L 上形成输出电压u L，如图1-8(a)所示。
在交流电压u2的负半周(即t1~t2)时，整流二极管VD2、VD4正偏导通，VD1、VD3反偏截止，产生电流i L同样通过负载电阻R L,并在负载电阻R L上形成输出电压u L，如图1-10(b)所示。
输出信号的波形如图1-10(c)所示。
结合演示讲解VEH］如老、VD1-VD4图1-8单相桥式整流电路工作原理在交流电压u9的一个周期（正、负各半周），都有相同一方向的电流流2过RL,4只整流二极管中，两只导通时另两只截止，轮流导通工作，并以周期性地重复工作过程。
在负载R L上得到大小随时间看改变但方向不变的全波脉动直流输出电流i L和输出电压u L，所以这种整流电路属于全波整流类型。
三相全桥整流电路触发角为90°时的波形
一、概述在电力系统中，整流电路是一种常见的电路结构，用于将交流电信号转换为直流电信号。
其中，三相全桥整流电路是一种常用的整流电路结构，它可以将三相交流电信号进行整流和滤波，输出稳定的直流电压。
在三相全桥整流电路中，触发角是一个重要的参数，可以影响整流电路的输出波形和性能。
本文将讨论触发角为90°时的三相全桥整流电路的输出波形。
二、三相全桥整流电路基本原理三相全桥整流电路由三个单相全波整流电路组成，每个单相全波整流电路由两个晶闸管组成。
三相交流电信号经过变压器降压后，分别进入三个单相全波整流电路，由晶闸管进行整流。
晶闸管的导通需要通过触发脉冲进行控制，触发角即为控制脉冲与电压波形之间的相位差。
当触发角为90°时，晶闸管将在电压波形的峰值处导通，实现最大的整流效果。
三、触发角为90°时的波形分析触发角为90°意味着晶闸管将在电压波形的峰值处导通，从而实现最大的整流效果。
在此情况下，三个单相整流电路的输出波形将分别在90°、210°和330°处进行整流，从而实现六段的整流过程。
输出波形将呈现出六段的脉动直流电压，具有较小的脉动幅度和较高的稳定性。
另外，输出波形的峰值电压将为输入交流电压的峰值电压的开根号二倍，实现了有效的电压转换。
四、实验验证为了验证触发角为90°时的三相全桥整流电路的波形特性，进行了实际的电路搭建和波形采集实验。
利用示波器对整流电路的输出波形进行采集和分析。
实验结果表明，在触发角为90°时，三相全桥整流电路的输出波形呈现出六段的脉动直流电压，稳定性较高，波动幅度较小，符合理论分析的预期。
五、结论在触发角为90°时，三相全桥整流电路的输出波形呈现出较高的稳定性和较小的脉动幅度，能够有效地将交流电转换为直流电。
触发角是整流电路性能优化的重要参数，在实际应用中需要根据具体情况进行合理选择。
本文的研究结果对于三相全桥整流电路的设计和优化具有一定的参考价值。

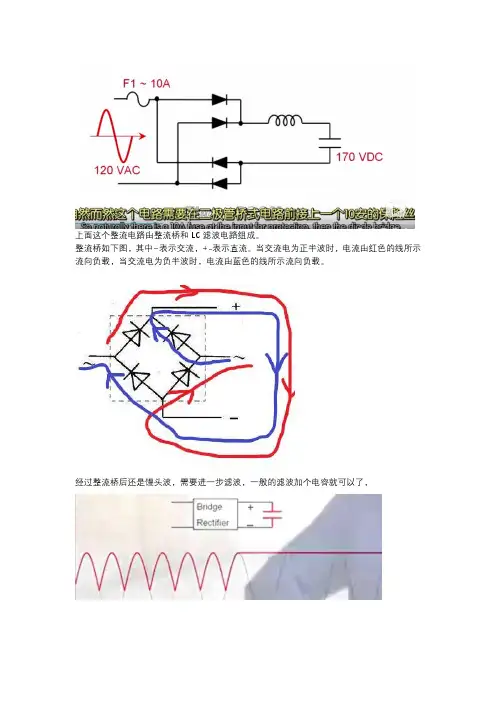

交流电全桥整流后没有滤波电容 的电压计算
交流电全桥整流后没有滤波电容的电压计算下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!交流电全桥整流后没有滤波电容的电压计算介绍在电子电路中，全桥整流电路常用于将交流电转换为直流电。
