太赫兹检测技术..共40页文档

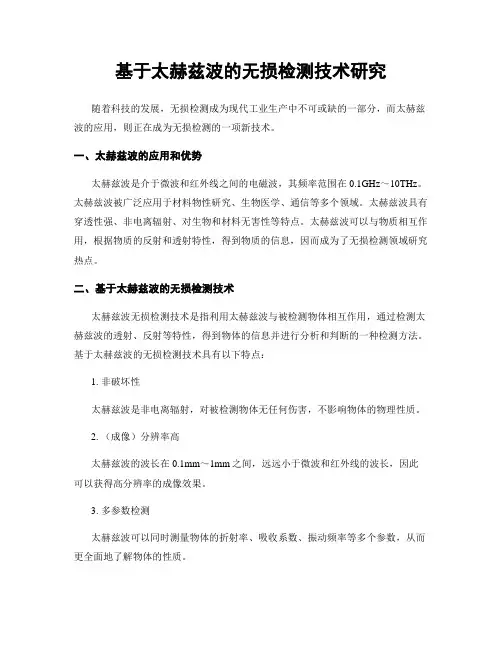

基于太赫兹波的无损检测技术研究
基于太赫兹波的无损检测技术研究随着科技的发展，无损检测成为现代工业生产中不可或缺的一部分，而太赫兹波的应用，则正在成为无损检测的一项新技术。
一、太赫兹波的应用和优势太赫兹波是介于微波和红外线之间的电磁波，其频率范围在0.1GHz～10THz。
太赫兹波被广泛应用于材料物性研究、生物医学、通信等多个领域。
太赫兹波具有穿透性强、非电离辐射、对生物和材料无害性等特点。
太赫兹波可以与物质相互作用，根据物质的反射和透射特性，得到物质的信息，因而成为了无损检测领域研究热点。
二、基于太赫兹波的无损检测技术太赫兹波无损检测技术是指利用太赫兹波与被检测物体相互作用，通过检测太赫兹波的透射、反射等特性，得到物体的信息并进行分析和判断的一种检测方法。
基于太赫兹波的无损检测技术具有以下特点：1. 非破坏性太赫兹波是非电离辐射，对被检测物体无任何伤害，不影响物体的物理性质。
2. （成像）分辨率高太赫兹波的波长在0.1mm～1mm之间，远远小于微波和红外线的波长，因此可以获得高分辨率的成像效果。
3. 多参数检测太赫兹波可以同时测量物体的折射率、吸收系数、振动频率等多个参数，从而更全面地了解物体的性质。
三、基于太赫兹波的无损检测技术在工业领域中的应用目前，基于太赫兹波的无损检测技术已经应用于工业领域，主要应用于以下几个方面：1. 金属材料的无损检测太赫兹波可以穿透金属，通过检测金属的电磁性质，可以得到金属的厚度、材质、缺陷等信息，对金属材料进行无损检测。
2. 塑料及复合材料的无损检测太赫兹波可以通过检测材料的电磁性质，来判断材料的密度、水分含量、缺陷等。
3. 铝合金的无损检测太赫兹波可以穿透铝合金，通过测量铝合金的吸收系数、折射率等特性，可以得到铝合金的质量、机械性能等信息。
4. 轮胎内部缺陷检测太赫兹波可以穿透橡胶材料，通过检测轮胎内部橡胶缺陷的电磁性质，可以得到轮胎内部缺陷的位置、大小等信息。
四、基于太赫兹波的无损检测技术的应用前景当前，太赫兹波无损检测技术依然处于发展阶段，但是随着科技的进步和市场的需求，无损检测技术市场将逐步扩大，太赫兹波无损检测技术也将会得到越来越广泛的应用。
太赫兹技术及应用
甲基安非他明（MA）、3,4-亚甲二氧基安非他明（MDMA）和 阿司匹林空间图样成分分析方法得到的实验结果[1]：
黄色为MDMA, 蓝色为阿司匹林, 红色为MA
[1]Kodo Kawase, Yuichi Ogawa, Yuuki Watanable, Hiroyuki Inoue, OPTICS EXPRESS. 11, 2549-2554 (2003)
1.97 THz
1.5 THz 0.5
0.0 0.5 1.0 1.5 2.0 2.5 Frequency (THz)
Japanese data
4
1.97
RDX
3
0.82
1.45
2
UK
1
China
0
0.5 1.0
1.5
2.0 2.5
Frequency (THz)
二. THz在无损检测中的应用
使用太赫兹技术研究航天飞机失事的原因
Stage
M11
A2
PM1 PM2
InAs Emitter
Chopper
L1 M7
A4
CBS
HWP A1
M1
A3
M2
Laser
M6
M5
(四) THz波的应用
目前全世界有
100个以上的研 究小组在进行 与THz 有关的 研究
美国: 主要研究力量
欧洲: Teravision, Tera-
bridge
Teraview Ltd.
1. THz在安全检查上的应用
报纸
尖刀 !!
THz在安全检查上的应用
T-射线 收发器
恐怖分子 人质
当警察需要从屋外确知人质、恐怖分子和武器的详细位置和 状况的时候，我们可否使用THz收发器来帮忙?
太赫兹技术的使用教程
太赫兹技术的使用教程太赫兹技术，作为一种新兴的无线通信和成像技术，近年来备受关注。
它以太赫兹波（THz）为载体，具有较高的穿透能力和较强的物质特征识别能力，被广泛应用于生物医学、安全检测、材料科学等领域。
本篇文章将从太赫兹技术的原理、仪器设备、应用领域以及使用注意事项等方面进行介绍，帮助读者了解太赫兹技术的基本知识和使用方法。
一、太赫兹技术的原理太赫兹技术是通过利用太赫兹波的能量和频率特性进行信号传输和物质分析的一种技术。
太赫兹波位于电磁波谱的红外和微波之间，频率范围约为0.1 THz至10 THz。
太赫兹波可以穿透许多非金属材料，例如纸、塑料、织物等，并且对水和生物组织具有较高的吸收能力。
通过测量太赫兹波在不同材料中的传播时间和幅度变化，可以实现物质的成像和特征分析。
二、太赫兹技术的仪器设备太赫兹技术的仪器设备主要包括太赫兹光源、检测器、样品搬运系统和信号处理系统。
太赫兹光源可以通过激光聚焦和光学晶体产生太赫兹波。
检测器主要有探测天线、光电探测器和射频电子学设备。
样品搬运系统用于将待测样品放置在探测区域，以便对其进行太赫兹波的成像和分析。
信号处理系统负责对采集到的太赫兹波信号进行波形展示和数据分析。
三、太赫兹技术的应用领域太赫兹技术在众多领域都有广泛的应用，以下介绍其中几个主要领域。
1. 生物医学应用太赫兹技术可以通过扫描人体组织，检测病变区域或异常组织。
它对于皮肤癌、乳腺癌等疾病的早期诊断具有很高的准确性。
此外，太赫兹技术还可以用于药物分析和生物分子相互作用的研究。
2. 安全检测应用太赫兹技术在安全检测领域有很大的潜力。
它可以非侵入式地检测爆炸物、药品、毒品等禁止品，并且可以检测出隐藏在包裹、衣物等非金属物体内部的物质。
3. 材料科学应用太赫兹技术可以用于检测和分析材料的物理特性和结构。
例如，它可以检测材料的折射率、吸收系数、介电常数等参数，以及材料内部的微观结构。
这些信息对于新材料的研发和制备具有重要意义。
太赫兹测试技术
太赫兹测试技术来源：中国电子科技集团公司第四十一研究所摘要:本文主要介绍基于毫米波向上扩展方式的THz测试技术，主要包括 THz 信号发生、THz 信号功率和频谱检测及矢量网络分析等相关仪器的实现方案和目前国内外达到的主要技术指标。
关键词：太赫兹（THz)，测试与测量，仪器一、引言THz（TeraHertz)频段是指频率从十分之几到十几个THz,介于毫米波与红外光之间相当宽范围的电磁辐射区域，又称T射线(Terahertz-Ray），是电子学与光学的交界处，无线电物理领域称其为亚毫米波(SMMW,Sub—Millimeter Wave)，而光学领域则习惯称之为远红外辐射（FIR，Far—Infra-Red)，长期以来，由于缺乏有效的THz辐射产生和检测方法，人们对于该波段电磁辐射性质的了解非常有限，以致于该波段被称为电磁波谱中的THz空隙。
该波段也是电磁波谱中有待进行全面研究的最后一个频率窗口。
THz电磁波及其应用技术已经成为科学界的“热点”领域。
它在物体成像、环境监测、医疗诊断、射电天文等方面具有重大的科学价值和广阔的应用前景.测试与测量技术是科学研究的基础,THz测试与测量仪器设备因技术难度大，发展相对缓慢，造成了THz技术研究相对滞后.在THz测试技术中首先要解决的是THz电磁信号的发生技术、THz 电磁信号的频率和功率检测技术，并以此为基础的大动态网络参数测试技术,这也是THz技术研究领域的最前沿问题.THz信号的发生和接收有两种发展方向，一种是从红外往下扩展，一种是从毫米波向上扩展,一般红外向下扩展方式产生的THz信号具有输出功率高、频率高的特点,但是分辨率较低;毫米波向上扩展方式产生的THz信号输出功率小，频率上限也稍低，但是分辨率高，本文主要讨论的是基于毫米波向上扩展方式的THz测试技术,因此内容主要涉及到THz的频率低端。
二、THz 电磁波信号的产生技术图1 中国电科41所THz倍频源测试仪器的THz电磁波信号产生，一般分为基于光子学的THz信号发生方法和电子学的THz信号发生方法。
太赫兹成像检测算法研究
太赫兹成像检测算法研究太赫兹成像检测是一种新兴的无损检测技术，其利用太赫兹波的传播特性，对被测物体进行成像和特征提取。
太赫兹波是指频率介于红外光和微波之间的电磁波，具有光学成像和雷达穿透性能。
由于其在物体上的吸收、透射、反射和散射等特点与物质的结构和成分密切相关，因此太赫兹成像检测在材料、生物、安全等领域有着广泛的应用前景。
太赫兹成像检测算法的研究主要包括图像重建算法、物体识别和特征提取算法。
图像重建算法是太赫兹成像检测的基础。
太赫兹成像系统通过扫描被测物体获取一系列的太赫兹数据，然后通过图像重建算法将这些数据转化为图像。
常用的图像重建算法有反演算法、频域算法和时域算法等。
反演算法是最常用和最基本的图像重建算法，它将太赫兹数据视为被测物体内部的各种物理参数，通过反向计算得到图像。
频域算法和时域算法则是利用太赫兹波在物体上的传播特性进行图像重建的。
物体识别是太赫兹成像检测的关键问题之一。
太赫兹波在物体上的传播特性受到物体的结构和成分的影响，因此可以通过特征提取和分类来识别物体。
特征提取是将太赫兹数据中的有用信息提取出来，常用的特征包括幅值、相位、频谱等。
特征提取可以通过变换和滤波等方法来实现。
分类是将提取出的特征输入到分类器中进行判断的过程，常用的分类器有支持向量机、人工神经网络等。
特征提取算法是太赫兹成像检测算法中的重要组成部分。
特征提取算法主要包括时域特征提取和频域特征提取两类。
时域特征提取算法是通过对太赫兹数据进行时域分析得到的，常用的时域特征包括时间延迟、尖峰值等。
频域特征提取算法是通过对太赫兹数据进行频域分析得到的，常用的频域特征包括频谱形状、峰值频率等。
近年来，太赫兹成像检测算法的研究得到了快速发展，但仍存在一些问题。
太赫兹成像检测的数据量较大，图像重建、物体识别和特征提取算法的计算复杂度较高。
太赫兹波在物体上的传播受到噪声和干扰的影响较大，算法对噪声和干扰的鲁棒性有待提高。
太赫兹成像检测的算法与具体应用场景的结合有待进一步研究，如在材料领域中的缺陷检测和在生物领域中的肿瘤定位等。
太赫兹(THz)技术
太赫兹(THz)技术一、基本概念 (1)1. 太赫兹波 (1)2. 太赫兹波的特点 (1)二、国内外研究现状 (2)1. 美国 (3)2. 欧洲 (3)3. 亚洲 (3)三、太赫兹技术的应用 (4)1. 太赫兹雷达和成像 (4)2. 太赫兹通信 (5)3. 太赫兹安全检查 (6)4. 太赫兹无损检测 (7)5. 环境探测 (7)6. 生物医学 (8)7. 天文观测 (8)8. 材料特性的研究 (9)四、太赫兹技术的研究内容 (9)1. 太赫兹辐射源 (9)2. 太赫兹波段信号的探测 (10)3. 太赫兹功能器件 (10)五、我们能做些什么 (10)一、基本概念1.太赫兹波太赫兹(Terahertz)一词是弗莱明(Fleming)于1974年首次提出的，用来描述迈克尔逊干涉仪的光谱线频率范围。
太赫兹(THz, 1THz=1012Hz)频段是指频率从十分之几到十几太赫兹，介于毫米波与红外光之间相当宽范围的电磁辐射区域。
THz波又被称为T射线，在频域上处于宏观经典理论向微观量子理论的过渡区，在电子学向光子学的过渡区域。
长期以来由于缺乏有效的THz辐射产生和检测方法，对于该波段的了解有限，使得THz成为电磁波谱中最后一个未被全面研究的频率窗口，被称为电磁波谱中的“太赫兹空隙”（Terahertz Gap）。
2.太赫兹波的特点THz波具有很多独特的性质。
从频谱上看，THz 辐射在电磁波谱中介于微波与红外辐射之间；在电子学领域， THz辐射被称为毫米波或亚毫米波；在光学领域，它又被称为远红外射线；从能量上看, THz波段的能量介于电子和光子之间。
THz的特殊电磁波谱位置赋予它很多优越的特性，有非常重要的学术价值和应用价值，得到了全世界各国研究人员的极大关注。
THz 波的频率范围处于电子学与光子学的交叉区域。
在长波方向，它与毫米波有重叠，在短波方向，它与红外线有重叠。
在频域上， THz处于宏观经典理论向微观量子理论的过渡区。
太赫兹检测技术
THz成像所依据的基本原理是:透过成像样品(或从样品反射)的THz电磁波的强度和相位包含了样品复介电函数的空间分布。将透射THz电磁波的强度和相位的二维信息记录下来，并经过适当的处理和分析，就能得到样品的THz图像。
第15页/共40页
THz成像系统的构成和工作原理与THz时域谱测试系统相似。THz波被聚焦元件聚焦到样品的某一点上，收集元件则将透过样品(或从样品反射)的THz波收集后聚焦到THz探测元件上。THz探测元件将含有位置信息的THz信号转化为相应的电信号，图像处理单元将此信号转换为图像。利用反射扫描或透射扫描都可以成像，主要取决于成像样品及成像系统的性质。THz成像系统的构成如图所示。
第38页/共40页
第39页/共40页
第29页/共40页
第30页/共40页
Materials and Methods
1.Patients and Specimen PreparationFrom 22 nonconsecutive female patients( mean age 59 years; range,39-80 years) undergoing either wide local excision or mastectomy(乳房切除术）.Samples-freshTwo samples that had been fixed in formalin.2.Imagge Acquisition
第18页/共40页
（2）利用时域谱的应用研究：对于太赫兹波与物质的相互作用，通过振幅和相位变化的测量，可以表征固体、液体和气体材料的电子、晶格振动和化学成分等性质。可以研究材料的吸收系数、折射率、介电常数、频移等性质。许多对可见光不透明而对X光完全透明的材料，可以用太赫兹波进行测量。（3）利用THZ波能够多种非金属和非极性材料的特性。
太赫兹技术介绍及应用
太赫兹技术介绍及应用
太赫兹技术是指介于红外光和微波之间的电磁波频率范围，通常被定义为0.1 THz到10 THz之间的范围。
太赫兹技术对物质的成像和分析有广泛的应用。
下面将介绍太赫兹技术的原理、仪器和应用。
1. 原理
太赫兹技术的原理是利用太赫兹波通过物体的散射、反射和透射进行成像或分析。
太赫兹波的频率相对较低，穿透力强，可以通过许多材料，例如纸、织物、玻璃等。
它们与被测物体交互作用后，会产生热、电、光效应等信号，这些信号可以被探测器测量并分析，从而了解被测物体的性质。
2. 仪器
太赫兹技术需要的仪器主要有两种：太赫兹时域光谱仪和太赫兹成像仪。
太赫兹时域光谱仪是测量样品的传输函数，通过对波形的测量分析出样品的光学性质、吸收谱、折射率、散射系数等，其工作原理是通过连续的太赫兹脉冲，将样品与一实时分析器相联合，然后通过数学分析得到样品的光学特性。
太赫兹成像仪包括近场太赫兹数字显微镜和太赫兹显微/成像系统。
前者使用狭缝探测器和扫描探头来精准地定位材料的区域，后者使用太赫兹时域光谱仪产生
太赫兹图像，称为太赫兹时域成像仪。
3. 应用
(1)材料科学：太赫兹技术可以用于分析材料的电磁性质和结构，如磁性物质、半导体和光学材料等。
(2)生物医学：太赫兹技术可以用于生物医学领域，比如诊断和治疗，疏通血管等技术。
(3)安全检测：太赫兹技术可以用于安全检测，如物体成像、爆炸物检测、金属物体探测等。
总之，太赫兹技术是一种高速、非侵入式、非破坏性的测试方法，具有许多应用前景，如材料科学、生物医学、安全检测等。
太赫兹计量测试技术
和转化，太赫兹技术及产品逐步形成产业化规模，并 在最近形成了诸如“太赫兹产业技术创新联盟”“毫米 波太赫兹产业发展联盟”“太赫兹产业标准联盟”等专 业团体，有望进一步整合技术能力和产业资源，推动 太赫兹技术的进一步升级。
但与之形成对比的是，长期以来太赫兹计量测试 技术的发展滞后于太赫兹其他技术，形成了计量学上 的太赫兹空白。计量测试技术是所有实验科学和工程 测量领域中必不可少的环节，用于合理表征设备指标 和系统性能，评价测量结果，为其他技术提供支撑。 成熟的测量领域必然具有高水平的计量能力及共同认 可的标准。然而太赫兹技术虽然得到快速发展，但是 高端仪器与器件的缺乏导致长期以来太赫兹计量测试 技术相对滞后。近些年来，得益于太赫兹器件和快速 光学设备的高速发展，太赫兹计量测试逐渐获得关注， 并成为太赫兹技术的一个重要方向。
太赫兹；计量；测试
DOI:10.19385/ki.1009-8119.2019.09.006
一、前言
太赫兹波的频段位于微波与红外光之间，其频率 范围为 100GHz~10THz，结合了毫米波与红外光的部 分特性，具有很高的研究价值和应用潜力，太赫兹科 学与技术是当今交叉学科的前沿研究领域。太赫兹波 具有带宽大、穿透能力强、光子能量低、时间和空间 相干性高、抗干扰能力强等优良特性，在宽带无线通 信、卫星通信、遥感遥测、无损探伤、成像安检、医 疗诊断、环境检测、农业应用等方面展现出巨大的应 用前景。近十几年来，太赫兹技术在世界范围内获得 了广泛关注。从战略规划的角度，美国将太赫兹技术 列为改变未来世界的十大技术之一，日本政府将太赫 兹技术列为国家支柱十大重点战略目标之首，而我国 自 2005 年的“香山科学会议”起就正式确立了太赫兹 科学技术的发展方向。随着基础技术研究的不断深入
太赫兹技术
谢谢观看
首先，太赫兹的频段比现有微波通信要高出l～4个数量级，这也就意味着它可以承载更大的信息量，轻松解 决目前战场信息传输受制于带宽的问题，满足大数据传输速率的通信要求。2012年日本东京工业大学预测利用太 赫兹通信技术进行无线数据传输的速度，理论上可以高达每秒100千兆位。我们有充分理由相信，将来利用太赫 兹无线络传输高清影像资料，也许只在弹指一挥间。其次，太赫兹波束更窄,具有极高的方向性、更好的保密性、 较强抗干扰和云雾及伪装物穿透能力，可以在大风、沙尘以及浓烟等恶劣的战场环境下以极高的带宽进行定向、 高保密甚至明码军事通信。
太赫兹技术电磁波技术源自1 介绍03 雷达目录
02 成像 04 通信
太赫兹辐射是0.1~10THz的电磁辐射，从频率上看，在无线电波和光波，毫米波和红外线之间；从能量上看， 在电子和光子之间。在电磁频谱上，太赫兹波段两侧的红外和微波技术已经非常成熟，但是太赫兹技术基本上还 是一个空白，其原因是在此频段上，既不完全适合用光学理论来处理，也不完全适合微波的理论来研究。太赫兹 系统在半导体材料、高温超导材料的性质研究、断层成像技术、无标记的基因检查、细胞水平的成像、化学和生 物的检查，以及宽带通信、微波定向等许多领域有广泛的应用。研究该频段的辐射源不仅将推动理论研究工作的 重大发展，而且对固态电子学和电路技术也将提出重大挑战。
太赫兹技术被美国评为“改变未来世界的十大技术”之一，被日本列为“国家支柱十大重点战略目标”之首。 太赫兹泛指频率在0.1～10太赫兹波段内的电磁波，处于宏观经典理论向微观量子理论、电子学向光子学的过渡 区域。频率上它要高于微波，低于红外线；能量大小则在电子和光子之间。由于此交叉过渡区，既不完全适合用 光学理论来处理，也不完全适合用微波的理论来研究。所以，上世纪九十年代以前，一度被人“遗忘”，也因此 被称为“太赫兹空白”。
