配电系统中使用低压断路器应注意的问题(新编版)
低压断路器的安装使用注意事项
低压断路器的安装使用注意事项
(1)断路器的上接线端为进线端，下接线端为出线端，“N”极为中性板，不允许倒装。
(2)当低压断路器用作总开关或电动机的掌握开关时，在断路器的电源进线侧必需加装隔离开关、刀开关或熔断器，作为明显的断开点。
凡设有接地螺钉的产品，均应牢靠接地。
(3)断路器在过载或短路爱护后，应先排解故障，再进行合闸操作。
(4)断路器承载的电流过大，手柄已处于脱扣位置而断路器的触点并没有完全断开，此时负载端处于非正常运行，需人为切断电流，更换断路器。
(5)断路器断开短路电流后，应打开断路器检查触点、操作机构。
如触点完好，操作机构敏捷，试验按钮操作牢靠，则允许连续使用。
若发觉有弧烟痕迹，可用干布抹净。
若弧触点已烧毛，可用细锉当心修整，但烧毛严峻时，则应更换断路器以避开事故发生。
(6)长期使用后，可清除触点表面的毛刺和金属颗粒，以保持良好的电接触。
(7)断路器应做周期性检查和维护，检查时应切断电源。
周期性检查项目有：
①在传动部位加润滑油：
②清除外壳表层尘埃，保持良好绝缘；
③清除灭弧室内壁和栅片上的金属颗粒和黑烟灰，保持良好灭弧效
果，如灭弧室损坏，断路器则不能连续使用。
低压断路器使用的几点注意事项示范文本
低压断路器使用的几点注意事项示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月低压断路器使用的几点注意事项示范文本使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、交流断路器用于直流电路交流断路器可以派生为直流电路的保护，但必须注意三点改变：1、过载和短路保护。
①过载长延时保护。
采用热动式(双金属元件)作过载长延时保护时，其动作源为I2R，交流的电流有效值与直流的平均值相等，因此不需要任何改制即可使用。
但对大电流规格，采取电流互感器的二次侧电流加热者，则因互感器无法使用于直流电路而不能使用。
如果过载长延时脱扣器是采用全电磁式(液压式，即油杯式)，则延时脱扣特性要变化，最小动作电流要变大110％—140％，因此，交流全电磁式脱扣器不能用于直流电路(如要用则要重新设计)。
②短路保护。
热动—电磁型交流断路器的短路保护是采用磁铁系统的，它用于经滤波后的整流电路（直流)，需将原交流的整定电流值乘上一个1．3的系数。
全电磁型的短路保护与热动电磁型相同。
2、断路器的附件，如分励脱扣器、欠电压脱扣器、电动操作机构等；分励、欠电压均为电压线圈，只要电压值一致，则用于交流系统的，不需作任何改变，就可用于直流系统。
辅助、报警触头，交直流通用。
低压断路器需要注意什么
低压断路器需要注意什么低压断路器是一种保护电气设备的重要设备，具有过载保护和短路保护功能。
在安装和使用低压断路器时需要注意以下几点：1. 符合标准规范：低压断路器应符合国家标准或国际标准，如GB10963.1-2005《低压断路器第1部分：断路器》。
购买时需要认准产品的认证标志，确保产品质量可靠。
2. 安装位置：低压断路器应安装在干燥、通风良好的位置，避免长时间暴露在潮湿、高温或腐蚀性气体环境中。
同时需要保持足够的空间，便于操作和维护。
3. 额定电流选择：在选择低压断路器时，需要根据被保护设备的额定电流选择合适的额定电流值。
过小的额定电流容易引发断路器过载跳闸，过大的额定电流可能导致断路器不能正常工作。
4. 过载保护设置：低压断路器通常具有过载保护功能，可以根据被保护设备的额定电流和负载特性进行合理的过载保护设置，以避免设备长时间超负荷运行引发的事故。
5. 短路保护设置：低压断路器还具有短路保护功能，可以通过合适的短路保护设置，快速切断电路，避免短路事故引发的火灾和其他危险。
短路保护设置需要注意选择合适的短路电流和动作时间。
6. 过电压保护：低压断路器还可以提供过电压保护，当电路中发生过电压情况时，能够切断电路，避免设备受损。
在需要过电压保护时，需要选择具有过电压保护功能的断路器。
7. 定期检查维护：安装好的低压断路器需要定期检查维护，保持设备的良好工作状态。
检查包括检查电气连接是否紧固可靠、触点是否磨损、操作机构是否灵活等。
定期检查可以提前发现问题，及时进行处理。
8. 正确操作：操作低压断路器时需要按照使用说明进行正确操作。
在开关断路器时，应先切断负载电流，然后轻轻动作断路器手柄，以避免因突然断开而产生的电弧和冲击。
9. 避免频繁跳闸：低压断路器并不是用来频繁跳闸的，如果低压断路器频繁跳闸，说明电路存在问题，需要及时排除故障，而不是简单地重复合上断路器。
10. 安全防护：在操作低压断路器时，必须采取相应的安全防护措施。
低压断路器使用的几点注意事项
低压断路器使用的几点注意事项
低压断路器是电力系统中使用频率最高的一种保护设备，具有
过载保护、短路保护和地震保护等功能。
在正常运行之前，需要注
意以下几点事项来保证其正常工作和使用寿命：
1.选择合适的低压断路器
根据实际的电气负荷情况和电缆线路长度，选择适当的额定电
流容量的低压断路器。
如果容量选择不合适，可能会导致过载、短
路等故障，甚至造成设备损坏、火灾等危险。
2.安装位置和安装环境
低压断路器一般安装在配电箱内，应确保安装位置干燥、通风、无积水，且在正常温度范围内。
同时应尽量避免在摇晃、冲击或振
动较大的位置安装，以免产生不良影响或故障。
3.使用前检查
在使用低压断路器之前，必须对其进行检查。
主要包括检查连
接线路、插头插座等连接件的牢固性，检查泄漏情况等。
并对操作
机构进行检查，确保正常动作，及时发现问题解决。
4.严格遵守使用规范
低压断路器使用过程中，需要严格遵守规范操作，避免恶意损坏、乱动、更改设备等行为，避免加剧设备的损坏或带来不必要的
危险。
同时，在发现设备故障或异常时，必须立即停机处理并及时
维修。
5.定期保养和维修
低压断路器应定期进行保养和维修，清洁设备，除尘等。
特别是运行环境恶劣情况下的低压断路器，应更加重视清洗和维护的工作，以确保设备的正常使用寿命。
低压断路器在使用之前，需要注意选择合适的设备，提前进行前期清理，安装位置和周围环境的要求，严格遵守使用规范，定期保养维修等细节问题，以保证设备的正常使用寿命。
低压断路器的选用和使用注意事项
低压断路器的选用和使用注意事项(1)低压断路器的选用选用低压断路器的总原则是保证低压断路器脱扣器的动作电流整定值要小于单相短路电流的 2/3，以确保动作可靠。
1)能满足正常工作需要，能躲过正常电流峰值，能承受短时电流的冲击而不损坏并切除故障。
2) 使用时除要求额定电压大于或等于线路电压外，用于控制时，还要求电磁脱扣器的瞬时动作电流为负载电流的6倍;用于电动机保护时，要求塑壳式低压断路器脱扣器整定为起动电流的1.7倍，万能式整定为 1.35 倍;用于通断电路时，其额定电流和脱扣器动作电流均应大于或等于电路中电流总和。
3)选用低压断路器作多台电动机短路保护时，脱扣器动作电流应为容量最大一台电动机起动电流的 1.3倍加上其余电动机额定电流的总和。
除有上述电流、电压要求外，选用时还要考虑类型、等级、规格等方面以及上下级保护匹配等问题。
（2）低压断路器安装使用安全注意事项1)低压断路器安装前先检查其脱扣器的额定电流是否与被控线路、电动机等的额定电流相符，核实有关参数，满足要求方可安装。
2) 低压断路器不易安装在震动的地方，以免造成开关内部零件松动。
低压断路器一般应垂直安装在配电板上，灭弧室应位于上部。
3)操作手柄或传动杠杆的开合位置应正确，操作力不应大于产品允许规定的值。
4)触点在闭合、断开过程中，可动部分与灭弧室的零件不应有卡住现象。
5)触点开关应紧密可靠，接触电阻小。
6)对低压断路器要定期检修(半年至少一次)并清污，尤其是触点的油污与杂质。
如发现触点表面粗糙或粘有金属熔化后产生的颗粒，应清除它们，以保证触点良好接触，以免影响操作和影响绝缘。
7)定期检查脱扣器及时限机构的整定值，对长期未用而重新投入使用的，应认真检查接线是否良好，是否正确可靠，并进行绝缘测量等质检工作。
有延时的还要检查其延时。
8)过电流脱扣器的整定值一旦调好后就不允许随意变动，而且使用时间长了要检查其弹簧是否生锈卡住，以免影响其动作。
9)在低压断路器分断短路电流以后，应在切除上一级电源的情况下，及时地检查其触点状况并清除灭弧室内壁、栅片上的烟尘与金属颗粒。
低压断路器使用中值得注意的几个问题

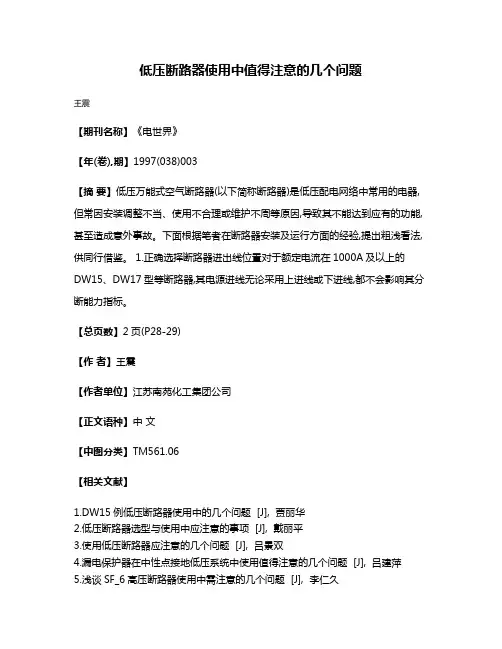

低压断路器使用中值得注意的几个问题
王震
【期刊名称】《电世界》
【年(卷),期】1997(038)003
【摘要】低压万能式空气断路器(以下简称断路器)是低压配电网络中常用的电器,但常因安装调整不当、使用不合理或维护不周等原因,导致其不能达到应有的功能,甚至造成意外事故。
下面根据笔者在断路器安装及运行方面的经验,提出粗浅看法,供同行借鉴。
1.正确选择断路器进出线位置对于额定电流在1000A及以上的DW15、DW17型等断路器,其电源进线无论采用上进线或下进线,都不会影响其分断能力指标。
【总页数】2页(P28-29)
【作者】王震
【作者单位】江苏南苑化工集团公司
【正文语种】中文
【中图分类】TM561.06
【相关文献】
1.DW15例低压断路器使用中的几个问题 [J], 贾丽华
2.低压断路器选型与使用中应注意的事项 [J], 戴丽平
3.使用低压断路器应注意的几个问题 [J], 吕景双
4.漏电保护器在中性点接地低压系统中使用值得注意的几个问题 [J], 吕建萍
5.浅谈SF_6高压断路器使用中需注意的几个问题 [J], 李仁久
因版权原因，仅展示原文概要，查看原文内容请购买。
断路器安全操作注意事项 断路器常见问题解决方法
断路器安全操作注意事项断路器常见问题解决方法断路器具有灭弧本领，能切断负荷电流和短路电流，是进行倒闸操作的紧要设备。
但是在操作时，由于断路器本身的故障或对断路器使用不当，也可能发生事故。
最严重时，断路器具有灭弧本领，能切断负荷电流和短路电流，是进行倒闸操作的紧要设备。
但是在操作时，由于断路器本身的故障或对断路器使用不当，也可能发生事故。
最严重时，可能发生断路器爆炸，不仅造成设备严重损坏，甚至会引起火灾。
当系统的最大短路容量超过断路器的遮断容量时，一旦发生短路，由于电动力稳定和热稳定不能保证，可能引起断路器爆炸。
所以在倒闸操作前必需考虑断路器的遮断容量能否充分系统要求。
当遮断容量不足时，必需从各方面实行措施，如通过更改系统的运行方式来降低短路容量等。
在操作断路器时还应注意以下事项：（1）在进行断路器开、合操作时，不论接受什么机构，都应快速决断，将操作把手快速扳到尽头，直到指示断路器已经合闸或开闸良好的标示灯亮了以后，才算操作完。
在断路器开闸后，假如还要将两则的隔离开关拉开，为了防止在操作时有人误将断路器合上造成带负荷拉隔离开关的事故，操作前应在断路器的操作把手上悬挂“不可合闸！”的警告牌，然后到安装该断路器的地点，检查开、合闸指示器和其他能表示断路器开、合闸状态的部件，确认断路器已断开后方可操作隔离开关。
（2）在断路器开闸结束后，如需要断路器停用检修，或在有关二次线及继电保护自动装置回路上进行工作，则将断路器的操作断开。
（3）电动操作的断路器，其合闸速度与操作电源的电压是否正常有关。
当电压降低时，由于合闸功率不足，将使合闸速度减低，这时简单发生断路器爆炸事故。
因此在操作前应检查直流操作电压。
（4）在断路器合闸送电前，应检查掌控该断路器的有关继电保护和自动装置，使其置于使用位置，以便以合闸后发生事故时能正确动作将故障切除。
（5）合闸时操作人员应注意监视有关表计指示情况，尤其是要监视电流表和电压表。
如发觉有事故象征须立刻将其切断。
低压配电系统中低压断路器应注意的问题
低压配电系统中低压断路器应注意的问题前言在低压配电系统中，低压断路器是保护电路、防止电路短路或过载的主要设备。
因此，在断路器的运行过程中，需要注意一些问题，以确保其正常运行和安全。
本文将介绍在低压配电系统中低压断路器应注意的问题。
低压断路器的分类低压断路器的类型根据其额定电压、额定电流和额定操作电流三种参数进行划分。
通常使用的低压断路器有以下几种类型：•空气断路器•带熔断器的空气断路器•带漏电保护器的空气断路器•带保护的空气断路器低压断路器应注意的问题1. 低压断路器的额定工作电流低压断路器的额定工作电流是确定其容量的重要因素。
在使用低压断路器之前，必须确定所需的额定电流，并要求匹配选择合适的低压断路器。
如果在低压断路器运行中超出了其额定电流，将导致烧坏断路器，甚至引起火灾等危险事件。
2. 低压断路器分断容量低压断路器的分断容量是指能够安全打开电路的最大电流。
当过流量超出分断容量时，断路器会打开，中断电流，以保护系统安全。
因此，在选择低压断路器时，要根据所需的分断容量进行匹配，并确保其不低于所需的电流分断值。
3. 低压断路器的短路保护低压断路器在运行过程中，主要用于保护电路短路和过载，所以有一定的短路保护能力。
在使用中，必须使用合适的短路保护器，并根据其额定电流进行匹配。
同时，还要定期对短路保护器进行检测和测试，确保其正常工作。
4. 低压断路器的温度特性低压断路器在运行中会产生一定的热量，如果长时间运行，其温度会升高。
因此，在使用低压断路器时，必须注意其温度特性，在超过某些温度范围时，可能会导致低压断路器的损坏。
此外，要定期检测低压断路器的温度，如果有过高的情况，要及时处理。
5. 低压断路器的位置和安装在使用低压断路器时，应将其安装在规定的位置，且安装牢固。
要防止其位置受到震动或其他因素的影响，以免出现故障。
同时，还要注意低压断路器的通风和散热，以保证其正常运行并且不会出现过热等问题。
结论低压断路器是低压配电系统中保护电路、防止电路短路或过载的主要设备，它对系统的安全非常重要。
低压配电箱中断路器的安装和维护注意事项
低压配电箱中断路器的安装和维护注意事项低压断路器作为低压成套开关柜、低压配电箱中重要的开关电器，几乎每一个开关柜和配电箱中都会用到。
其主要功能相当于刀开关、熔断器、热继电器、过电流继电器及欠电压继电器的组合，可用来接通和分断负载电路，也可用来控制不频繁启动的电动机，是一种既有手动开关作用又能自动进行欠电压、失电压、过载和短路保护的开关电器。
是配电箱、配电柜中能起到保护作用重要电器之一。
今天，山西配电箱厂家锦泰恒就给大家介绍一下低压断路器安装和维护的注意事项。
低压断路器是指能接通、承载及分断正常电路条件下的电流，也能在规定的非正常电路条件（过载、短路）下接通、承载一定时间和分断电流的开关电器，也称作走动空气开关。
在为低压配电箱安装断路器前首先应进行自检。
检查断路器的规格是否符合要求，机构的运作是否灵活、可靠；同时应测量断路器的绝缘电阻，其阻值不得小于10MΩ，否则应进行干燥处理。
低压配电箱、开关柜中安装低压断路器时应注意以下几点：1.必须按照规定的方向安装，否则会影响脱扣器空座的准确性和通断能力。
2.安装要平稳，否则塑壳式断路器会影响脱扣动作，而抽屉式断路器则可能影响二次回路连接的可靠性。
3.安装时应按规定在灭弧罩上部留有一定的飞狐空间，以免产生飞狐。
对于塑壳式断路器，进线端应包200mm长的绝缘物，有时还应在进线端的各相之间加装隔弧板。
4.电源进线应接在灭弧室的一侧的接线端（上母线）上，接至负载的出线应接在脱口器一侧的接线端，并选择合适的连接导线截面，以免影响过流脱扣器的保护性。
5.塑壳式断路器的操动机构在出厂时已调试好，拆开时操动机构不得随意调整。
6.带插入式段子的塑壳式断路器，应装下金属箱内（只是操作手柄外露），以免操作人员触及接线端子而发生事故。
7.凡设有接地螺钉的断路器，均应可靠接地。
低压开关柜、配电线各种的断路器的日常维护有以下几点：1.在使用前应将电磁铁工作面的锈油抹净。
2.机构的摩擦部分应定期涂以润滑油。
低压断路器安装注意事项 低压断路器如何操作
低压断路器安装注意事项低压断路器如何操作低压应按规定垂直安装，其上、下连接导线要使用规定截面的导线（或母线），切不可太小了。
低压断路器的脱扣器整定电流及其它特征性参数和选择参数，一经调好后便不低压应按规定垂直安装，其上、下连接导线要使用规定截面的导线（或母线），切不可太小了。
低压断路器的脱扣器整定电流及其它特征性参数和选择参数，一经调好后便不允许任意更动。
使用较长时间后要检查其弹簧是否生锈卡住，防止影响正确动作。
检修后要在不带电的情况下合、分数次，检验动作精准牢靠后再投入运行。
应当指出：近几年来在低压断路器的基础上设计生产的一种新型开关——漏电保护断路器。
它除了可以保护线路找及动力负载的过载和短路，或作为线路的不频繁转换机的不频繁启动外，还具有当保护区内发生人身触电或电网漏电时快速切断故障电路，起到漏电保护的作用；更多详情会在日后的学习中提到。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
1、低压的额定电压和额定电流应不小于线路的正常工作电压和计算负载电流。
2、热脱扣器的整定电流应等于所掌控负载的额定电流。
3、电磁脱扣器的瞬时脱扣整定电流1、低压的额定电压和额定电流应不小于线路的正常工作电压和计算负载电流。
2、热脱扣器的整定电流应等于所掌控负载的额定电流。
3、电磁脱扣器的瞬时脱扣整定电流应大于负载正常工作时可能显现的峰值电流。
用于掌控的断路器，其瞬时脱扣整定电流可按下式选取：Iz≥KIst式中：K为安全系数，可取1.5～L7；Ist为电动机的起动电流。
4、欠电压脱扣器的额定电压应等于线路的额定电压。
使用低压断路器应注意的几个问题
使用低压断路器应注意的几个问题一、配电用低压断路器的选择与防障问题（1）断路器的额定工作电压不小于线路额定电压。
（2）断路器的额定电流不小于线路计算负荷电流。
（3）断路器的额定短路通断电流不小于线路中可能出现的最大短路电流。
如果所选断路器的额定电流与线路计算负荷电流相符，但额定短路通断电流小于线路的最大短路电流，则必须提高选用断路器的额定电流，即按线路的计算负荷电流选择过电流脱扣器的额定电流。
（4）线路末端单相对地短路电流不小于1.25 倍断路器瞬时（或短延时）脱扣器，整定电流。
（5）断路器欠压电流脱扣器的额定电压等于线路额定电压。
（6）具有短延时的短路器，若带欠压脱扣器，则脱扣器必须是延时的，其延时时间不小于短路延时时间。
（7）断路器的分励脱扣器的额定电压等于控制电源电压。
（8）电动传动机构的额定工作电压等于控制电源电压。
此外，还应满足将系统的故障限制在最小范围以内，防止发生故障时扩大停电区域这一要求。
为此，还必须考虑以下问题：断路器的长延时动作电流整定值不大于导线允许载流量，一般可取导线、电缆允许载流量的80%。
3 倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间。
二、电动机保护用低压断路器分类与安装问题电动机保护用低压断路器一般分为两类：一类是断路器只起保护作用而不担负正常操作；另一类是断路器担负保护和不频繁操作这两项任务。
选择后一种断路器时应考虑操作条件和电寿命。
选择电动机保护用断路器的一般原则是：长延时电流整定值等于电动机额定电流和瞬时整定电流：保护笼型电动机时，瞬时整定电流为8倍—15 倍的电动机额定电流，具体数值随电动机的型号、容量和起动条件而定。
保护绕线转子电动机时，瞬时整定电流为3 倍—6 倍的电动机额定电流，具体数值随电动机的型号、容量和起动条件而定。
低压断路器的安装是否正确，直接影响其使用性能和安全，安装时应满足以下要求：（1）安装前应检查断路器的规格是否符合使用要求，应将断路器操作数次，检查机构动作是否灵活和分、合是否可靠。
低压断路器使用的几点注意事项通用版
管理制度编号：YTO-FS-PD815低压断路器使用的几点注意事项通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards低压断路器使用的几点注意事项通用版使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
一、交流断路器用于直流电路交流断路器可以派生为直流电路的保护，但必须注意三点改变：1、过载和短路保护。
①过载长延时保护。
采用热动式(双金属元件)作过载长延时保护时，其动作源为I2R，交流的电流有效值与直流的平均值相等，因此不需要任何改制即可使用。
但对大电流规格，采取电流互感器的二次侧电流加热者，则因互感器无法使用于直流电路而不能使用。
如果过载长延时脱扣器是采用全电磁式(液压式，即油杯式)，则延时脱扣特性要变化，最小动作电流要变大110％—140％，因此，交流全电磁式脱扣器不能用于直流电路(如要用则要重新设计)。
②短路保护。
热动—电磁型交流断路器的短路保护是采用磁铁系统的，它用于经滤波后的整流电路（直流)，需将原交流的整定电流值乘上一个1．3的系数。
全电磁型的短路保护与热动电磁型相同。
2、断路器的附件，如分励脱扣器、欠电压脱扣器、电动操作机构等；分励、欠电压均为电压线圈，只要电压值一致，则用于交流系统的，不需作任何改变，就可用于直流系统。
低压断路器在配电时应注意的问题
低压断路器在配电时应注意的问题
低压断路器是电气设备中必不可少的一种，它在电能分配和保护方面具有重要作用。
为了更好地运用低压断路器，配电中应注意以下几个问题：
1. 功能选型合理
选用低压断路器需要根据电源的负载情况、电路的重要性以及环境条件等多方面综合考虑。
根据不同功能，低压断路器可分为熔断器、漏电保护器、短路保护器等。
在选定低压断路器时，要根据实际情况，选择适合的功能型号，以保证电路的安全、稳定运行。
2. 安装位置合理
低压断路器安装的位置要远离高温、潮湿、易有冲击和振动的地方。
同时，应与电源和电器设备之间保持一定的距离，使得低压断路器的使用更加安全可靠。
3. 安装质量可靠
低压断路器的安装一定要做到安全可靠。
安装时应根据断路器的安装要求进行操作，保证线路安装符合规范，并用适当的工具和器具拧紧连接螺栓，仔细检查电气连接是否正确，特别是卡子与导线之间的连接是否良好。
4. 常规维护
低压断路器在使用过程中要进行常规维护，这是保证电气设备安全可靠运行的基础。
具体而言，要进行定期检查和清洁，并在维护中及时更换熔断器等易损零件。
在配电中，低压断路器起到了至关重要的作用。
为了保证电气设备的安全稳定运行，要根据要求进行正确的选型、安装、维护和操作。
只有这样才能充分利用低压断路器的优势，确保电力系统的可靠性。
低压电器运用留意事项
低压电器运用留意事项低压电器挑选纷歧样类型短路分断才干的断路器来习气纷歧样的线路预期短路电流(当I在一样的状况时)的需求断路器的选用准则是：断路器的短路分断才干≥线路的预期短路电流。
1、纷歧样的负载低压电器应选用纷歧样类型的断路器低压电器最多见的负载有配电线路、电动机和家用与相似家用(照明、家用电器等)三大类。
以此相对应的便有配电保护型、电动机保护型和家用及相似家用保护型的断路器。
这三类断路器的保护性质和保护特性是纷歧样的。
对配电型断路器而言，它有A类和B类之分：A类为非挑选型，B类为挑选型。
所谓挑选型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
全能式(又称构造式)断路器中的DW15系列、DW17(ME)系列、AH系列和DW40、DW45系列中大有些是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和全能式DW15、DW17的某些规范因仅有过载长延时、短路瞬时的二段保护，它们是归于非挑选型的A类断路器。
挑选性保护。
2、当F点短路时，只需挨近F点的QF2断路器动作，而上方位的QF1断路器不动作，这便是挑选性保护(因为QF1不动作，就使未发作缺点的QF3、QF4支路坚持供电)。
假如QF2和QF1都是A类断路器，则F点发作短路，短路电流值达必定值时，QF1、QF2一同动作，QF1断路器回路及其下的支路悉数停电，就不是挑选性保护了。
可以结束挑选性保护的要素是，QF1为B类断路器，它具有短路短延时功用，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作(通常它的全分断时刻不大于0.02s)，因QF1的短延时，QF1在0.02s内不会动作(它的短延时≥0.1s或0.2、0.3、0.4s)。
在QF2动作堵截缺点线路时，悉数体系就康复了正常。
3、可见，假如要抵达挑选性保护的恳求，上一级的断路器应选用具有三段保护的B型断路器。
低压电器关于直接保护电动机的电动机保护型断路器，它只需有过载长延时和短路瞬时的二段保护功用就够了，也便是说它可挑选A类断路器(包含塑壳式和全能式)，DZ5、DZ15、TO、TG、GM1、TM30、HSM1及DW15等系列除有配电保护的功用外，它们的630A及以下规范均有保护电动机的功用。
2024年低压电器安装和使用时一般安全要求(三篇)
2024年低压电器安装和使用时一般安全要求低压电器种类很多，在工矿企业得到了广泛应用，是用于额定电压交流500V及以下，在供电系统和用电设备等组成的电路中，起控制、转换、调节、保护、接通和断开线路的作用。
1低压电器的安全要求不同的低压电器各有自己的特点，安全要求也不完全一样，但相互之间有很多共同之处，其共同安全要求如下：1.1电压、电流、断流容量、操作频率，温升等运行参数应符合要求。
1.2灭弧装置（如灭弧罩、灭弧触头和灭弧用绝缘板）完好。
1.3防护完善，门或盖上的联锁装置可靠，外壳、手柄、漆层无变形和损伤。
1.4触头接触面光洁，接触紧密，并有足够的接触压力；各极触头应同时动作。
1.5安装合理、牢固；操作方便，并能防止自行合闸；通常电源线应接在固定触头上；不同相间最小净距离为10mm，500V为14mm。
1.6正常时不带电金属部分接地（或接零）良好。
1.7绝缘电阻符合要求。
2安装和使用低压电器的一般原则2.1低压电器应垂直安装，特别是对油浸减压起动器，为防止绝缘油溢出，油箱倾斜不得超过5°；应使用螺栓固定在支持物上，而不应采用焊接；安装位置应便于操作，而手柄与周围建筑物之间要保持一定距离，不易被碰坏。
2.2低压电器应安装在没有剧烈振动的场所，距地面要有适当的高度。
刀开关、负荷开关等电源线必须接在固定触头上，严禁在刀开关上挂接电源线。
2.3低压电器的金属外壳或金属支架必须接地（或接零），电器的裸露部分应加防护罩，双投刀开关的分闸位置上应有防止自行合闸的装置。
2.4在有易燃、易爆气体或粉尘的厂房，电器应密封安装在室外，且有防雨措施，对有爆炸危险的场所必须使用防爆电器。
2.5使用时应保持电器触头表面的清洁。
光滑，接触良好，触头应有足够的压力，各相触头的动作应一致，灭弧装置应保持完整。
2.6使用前应清除各接触面上的保护油层，投入运行前应先操作几次，检查动作情况。
2.7单极开关必须接在相线上。
3电器保护箱的安装注意事项3.1在多尘、潮湿、室外、人身容易触碰的场所，若使用开启式电器，应安装在保护箱内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改配电系统中使用低压断路器应注意的问题(新编版)Safety management is an important part of production management. Safety and production are inthe implementation process配电系统中使用低压断路器应注意的问题(新编版)低压断路器具有断路保护、过载保护、控制和隔离的功能，适用于工业与民用建筑终端低压配电系统，在低压配电系统中广泛采用。
低压断路器在配电系统中若设计不当，就会影响供电回路的正常工作。
笔者借此谈一下低压断路器，在低压配电系统设计中应注意的一些问题。
1.低压断路器的选择性为了保证低压配电系统的可靠性，低压断路器的选择性成为终端低压配电系统设计的一项重要内容。
如图1所示在断路器所保护的配电系统中，当发生电气故障时，距故障点最近的断路器QF3动作将故障切除，而其他各级断路器不动作，从而将故障所造成断电限制在最小范围内，使其他无故障供电回路仍能保持正常供电，这就是对低压断路器所要求的选择性。
非选择性低压断路器，是指当发生电气故障时，距故障点最近的低压断路器QF3动作将故障切除，而其他各级断路器QF1、QF2、QF4和QF5动作，均处于打开状态，不能保证使其他无故障回路正常供电。
低压断路器的选择性在低压配电系统的设计中占有十分重要的位置，它可以给用户带来便利，并能保证供电回路工作的连续性。
所以，家用电器在无选择性保护下，一旦发生电气故障，配电回路的连续性就不能得到保证，使家用电器如电冰箱、排油烟机等处于停机待启动状态，影响了用户的日常生活。
在低压配电系统中用的低压断路器按其保护性能可分为，选择性和非选择性两类。
选择性低压断路器，有两段保护和三段保护两种。
其中瞬时特性和短延时特性适用于短路动作，而长延时特性适用于过载保护。
非选择性低压断路器，一般为瞬时动作，只做短路保护用。
也有的为长延时动作，只做过负荷保护用。
如图2所示低压断路器的三种保护特性曲线。
在低压配电系统中，如果上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，主要是利用短延时脱扣器的延时动作或延时动作时间的不同，以获得选择性。
通过上一级断路器的延时动作时，请注意以下几点问题：⑴无论下一级是选择性断路器还是非选择性断路器，上一级断路器的瞬时过电流脱扣器整定电流一般不得小于下一级断路器出线端的最大三相短路电流的1.1倍；⑵如果下一级是非选择性断路器，为防止在下一级断路器所保护回路发生短路电流时，因这一级瞬时动作灵敏度不够，而使上一级短延时过电流脱扣器首先动作，使其失去选择性。
一般上一级断路器的短延时过电流脱扣器的整定电流不小于下一级瞬时过电流脱扣器的1.2倍；⑶如果下一级也是选择性断路器，为保证选择性，上一级断路器的短延时动作时间至少比下一级断路器的短延时动作时间长0.1S。
一般来说，要保证上下两级低压断路器之间选择性动作，上一级断路器宜选择带短延时的过流脱扣器，而且其动作电流要大于下一级过流脱扣器动作电流一级以上，至少上一级的动作电流Iop.1不小于下一级动作电流Iop.2的1.2倍，即Iop.1≥1.2Iop.2。
2.低压断路器的级联保护性在低压配电系统的设计中，低压断路器的上下两级之间的选择性配合，必须具有“选择性、快速性和灵敏性”。
选择性则与上下两级低压断路器之间的配合有关，而快速性和灵敏性分别与保护电器本身特点和线路运行方式有关。
上下两级断路器配合得当，则能有选择地将故障回路切除，保证配电系统的其它无故障回路继续正常工作。
反之，则影响配电系统的可靠性。
级联保护是断路器限流特性的具体应用，其主要原理是利用上级断路器的限流作用，在选择下级断路器时，可选择分断能力较低的断路器，以达到降低成本节约费用的目的。
上级的限流型断路器QF1能分断其安装处的最大预期短路电流，由于低压配电系统中上下级的低压断路器为串联安装，当下级低压断路器QF2出口处发生短路时，该短路电流由于上级低压断路器QF1的限流作用而使其实际值远小于该处的预期短路电流，也就是说，下级低压断路器QF2的分断能力在上级低压断路器QF1帮助下大大增强，超过了其额定分断能力。
这种级联保护也是有一定的条件，譬如邻近的回路不能有重要负载?因为一旦QF1跳闸QF3回路也停电，同时QF1的瞬动整定值与QF2的瞬动整定值也要匹配得当等。
级联数据只能由实验测定，上下级低压断路器的配合选择也只能由低压断路器制造商提供确定。
如表1所示，譬如上级低压断路器C65H 的分断能力为10KArms，则下级可选用分断能力为10KArms的C65N 低压断路器。
（＊表示上下级低压断路器之间无级联选择性）3.低压断路器的灵敏度为了保证低压断路器的瞬时或短延时过流脱扣器在系统最小运行方式下，在其保护范围内发生最轻微的短路故障时能可靠动作。
低压断路器保护的灵敏度必须满足《低压配电设计规范》（GB50054－95）规定其灵敏度应不小于1.3，即SP=Ik.min/Iop≥1.3，式中Iop—瞬时或短延时过流脱扣器的动作电流，Ik.min—断路器保护的线路末端在系统最小运行方式下的单相短路电流或两相短路电流，SP－－低压断路器的灵敏度。
在选用低压断路器时，还应注意对其灵敏度的校验，对于同时具有短延时和瞬时过电流脱扣器的选择性断路器，只需要校验短延时过电流脱扣器的动作灵敏度，不需要校验瞬时过电流脱扣器动作的灵敏度。
4.低压断路器的环境温度低压断路器的过载保护依靠热脱扣器来完成，通常低压断路器的热脱扣器额定电流是制造商依据IEC898标准，在基准温度为30℃条件下整定的。
热脱扣器是由一组双金属片制成，当线路发生过载，过载电流流过加热电阻丝而使双金属片发热变形弯曲，将搭钩顶开，使低压断路器触点断开。
低压断路器的热脱扣器与环境温度是有直接的关系，若环境温度发生变化就会导致低压断路器的额定电流值发生变化，如表2所示。
低压断路器一般是排列有序地固定在配电盘上，再安装在配电箱内。
配电箱的安装方式分为明装和暗装两种，明装配电箱的散热效果优于暗装配电箱，暗装配电箱内的空气不宜对流，其散热效果较差，造成配电箱内因低压断路器的温升使周围环境的空气温度上升。
所以，低压断路器的实际工作温度比周围环境的温度高出10℃～15℃左右。
因此当环境温度大于或小于校准温度值时，我们必须根据制造商提供的温度与载流能力修正系数表，来修正低压断路器的额定电流值。
以C65N/H为例，如果低压断路器C65N/H单个安装，其周围环境为30℃，C65N/H的额定电流20A，则其实际工作电流为20A；如果低压断路器C65N/H单个安装，其周围环境为40℃，C65N/H的额定电流20A，则其实际工作电流为18.97A；如果多个C65N/H安装在配电箱内，其周围环境为30℃，C65N/H的额定电流20A，则其实际工作电流为16A；如果多个C65N/H安装在配电箱内，其周围环境为40℃，C65N/H的额定电流20A，则其实际工作电流为15.18A。
由此我们可以看出，不同的环境温度和不同的安装方式对于低压断路器的实际工作电流值是有一定的影响。
5.低压断路器脱扣器的选择与整定⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.OR≥I30。
⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。
低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。
瞬时过电流脱扣器的动作电流Iop?o?必须躲过线路的尖峰电流Ipk，即Iop?o?≥Krel·Ipk，式中Krel为可靠系数。
在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；②短延时过流脱扣器动作电流和动作时间的整定。
短延时过流脱扣器的动作电流Iop?s?，也应躲过线路的尖峰电流Ipk，即Iop?s?≥Krel·Ipk，式中Krel为可靠系数。
短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；③长延时过流脱扣器动作电流和动作时间的整定。
长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iop?l?只需要躲过线路的最大负荷电流即计算电流I30，即Iop?l?≥Krel.I30，式中Krel为可靠系数。
长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作；④过流脱扣器的动作电流与被保护线路的配合要求。
为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其低压断路器不跳闸事故的发生，低压断路器过流脱扣器的动作电流Iop 应符合公式的要求，Iop≤Kol.Ial，式中Ial—绝缘线缆的允许载流量；Kol—绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5；对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。
如果不满足以上配合要求，则应改选脱扣器动作电流，或适当加粗导线或电缆线芯的截面积。
云博创意设计MzYunBo Creative Design Co., Ltd.。
