无刷直流电机中霍尔传感器空间安放位置研究
无刷电机霍尔位置确定方法
无刷电机霍尔位置确定方法
无刷电机霍尔位置咋确定呢？嘿，其实步骤并不复杂。
先把电机拆开，仔细观察内部结构。
找到霍尔传感器，这就像在大海里找到宝藏的关键线索一样。
然后，根据电机的旋转方向和磁场变化，来确定霍尔的位置。
这可不是一件随随便便就能搞定的事儿，得小心翼翼，就像走在钢丝上一样，稍有不慎就可能出错。
在确定霍尔位置的过程中，安全性那可是相当重要。
万一不小心碰到了其他敏感部件，那可就糟糕啦！就像玩游戏的时候不小心踩了陷阱，后果不堪设想。
稳定性也不能忽视，要是位置确定得不准确，电机运转起来就会像喝醉了酒的人一样，摇摇晃晃，那可不行。
无刷电机霍尔位置确定好了，那好处可多啦！在很多场景都能大显身手。
比如电动车，那速度，嗖的一下就跑出去了。
还有无人机，能在空中自由翱翔，多牛啊！它的优势也很明显，效率高、噪音小，简直就是电机中的“超级明星”。
我给你讲个实际案例吧。
有一次，我朋友的电动车出了问题，电机转不起来。
后来一检查，原来是霍尔位置不对。
经过一番调整，电动车又生龙活虎啦！这效果，杠杠的。
无刷电机霍尔位置确定真的很重要，它能让电机发挥出最大的性能。
大家一定要认真对待，可别马虎哦！。

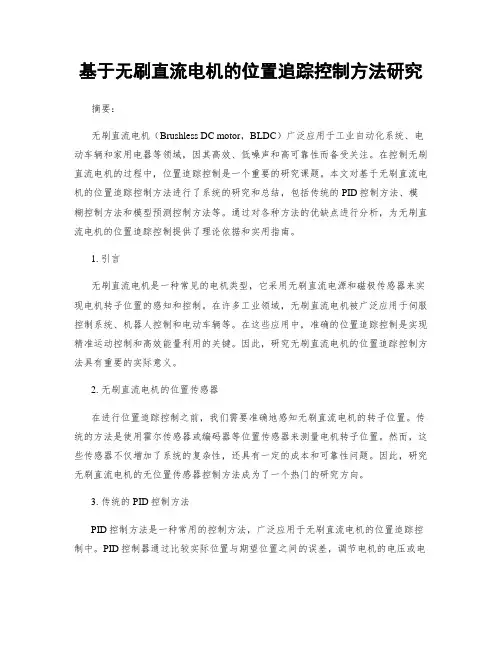

基于无刷直流电机的位置追踪控制方法研究
基于无刷直流电机的位置追踪控制方法研究摘要：无刷直流电机（Brushless DC motor，BLDC）广泛应用于工业自动化系统、电动车辆和家用电器等领域，因其高效、低噪声和高可靠性而备受关注。
在控制无刷直流电机的过程中，位置追踪控制是一个重要的研究课题。
本文对基于无刷直流电机的位置追踪控制方法进行了系统的研究和总结，包括传统的PID控制方法、模糊控制方法和模型预测控制方法等。
通过对各种方法的优缺点进行分析，为无刷直流电机的位置追踪控制提供了理论依据和实用指南。
1. 引言无刷直流电机是一种常见的电机类型，它采用无刷直流电源和磁极传感器来实现电机转子位置的感知和控制。
在许多工业领域，无刷直流电机被广泛应用于伺服控制系统、机器人控制和电动车辆等。
在这些应用中，准确的位置追踪控制是实现精准运动控制和高效能量利用的关键。
因此，研究无刷直流电机的位置追踪控制方法具有重要的实际意义。
2. 无刷直流电机的位置传感器在进行位置追踪控制之前，我们需要准确地感知无刷直流电机的转子位置。
传统的方法是使用霍尔传感器或编码器等位置传感器来测量电机转子位置。
然而，这些传感器不仅增加了系统的复杂性，还具有一定的成本和可靠性问题。
因此，研究无刷直流电机的无位置传感器控制方法成为了一个热门的研究方向。
3. 传统的PID控制方法PID控制方法是一种常用的控制方法，广泛应用于无刷直流电机的位置追踪控制中。
PID控制器通过比较实际位置与期望位置之间的误差，调节电机的电压或电流，使得电机转子位置追踪期望值。
然而，传统的PID控制方法存在抗干扰能力差、响应速度慢等问题。
4. 模糊控制方法模糊控制方法是一种基于模糊逻辑的控制方法，它能够处理非线性系统和模糊性信息。
在无刷直流电机的位置追踪控制中，模糊控制方法可以克服传统PID控制方法的一些问题，如抗干扰能力差和响应速度慢。
模糊控制方法通过建立模糊规则库和模糊推理机制，根据当前的位置误差和误差变化率计算出控制信号，使电机转子能够准确地追踪期望值。
无位置传感器直流无刷电机控制关键技术研究
无位置传感器直流无刷电机控制关键技术研究无位置传感器直流无刷电机控制关键技术研究随着电子科技的迅猛发展，越来越多的电力电子技术被应用在日常生活中，无位置传感器直流无刷电机控制技术是其中之一。
该技术能够使电机受到更好的控制，在某些应用中具有巨大的优势。
本篇文章将探讨无位置传感器直流无刷电机控制技术的研究现状以及未来的发展方向，旨在为该技术的研究和应用提供帮助。
一、无位置传感器直流无刷电机控制技术背景及概述直流无刷电机（BLDC）是一种具有潜力的驱动器，拥有高效、低噪声等优点，并且越来越多地应用于工业、农业、医疗、家用电器、交通等领域。
传统的直流电机控制系统需要使用位置传感器来确定转子位置，获得可控的旋转方向和速度。
但是，位置传感器通常是昂贵的，且在操作过程中容易出现故障，同时会产生误差，这些因素均会影响电机的运行稳定性和可靠性。
为此，研究人员逐渐转向寻找无位置传感器控制技术，以减少成本和提高可靠性。
无位置传感器控制技术可以消除电机的位置传感器，因此在电机控制系统中的总成本和故障风险都会降低。
然而，由于无位置传感器的电机控制系统无法达到传感器控制系统的高速度、低噪声、较好的控制精度等优点，在实际应用中无位置传感器的电机控制技术面临着许多挑战和难题。
为了解决这些问题，人们开始研究各种直流无刷电机无位置传感器控制技术。
二、无位置传感器直流无刷电机控制技术研究现状及挑战目前，实现无位置传感器直流无刷电机控制技术的主要方法有Hall 传感器、反电动势（back EMF）、计算力矩等多种技术。
这些方法的基本原理是利用反电动势在旋转过程中产生的特征来确定旋转速度和位置。
具体来讲，Hall 传感器依赖于固定的磁场，可以直接检测到旋转方向和位置；反电动势则是利用电机的反电动势信号来估算旋转方向和位置信息；计算力矩则是利用机械特性和电特性的反馈信息，来估算输出速度和位置。
尽管无位置传感器直流无刷电机控制技术的研究在过去十年中逐渐成熟，但是目前仍然面临着许多挑战。
无刷电机霍尔位置
无刷电机霍尔位置
无刷电机的霍尔元件通常放置在定子上，而不是转子上。
这是因为转子在运转时会产生磁场，如果霍尔元件放置在转子上，就会受到磁场的干扰，导致无法正常工作。
相反，将霍尔元件放置在定子上可以确保其能够准确地检测到转子的位置。
另外，霍尔元件的方向也非常重要。
霍尔元件应与磁极方向垂直放置，以确保能够准确地检测到转子的位置。
如果霍尔元件方向不正确，就会导致转子无法正常工作，甚至损坏无刷电机。
同时，霍尔元件的距离也很关键。
一般来说，霍尔元件应放置在离转子近的位置，以确保能够准确地检测到转子的位置。
如果霍尔元件距离过远，就会导致转子无法正常工作，甚至损坏无刷电机。
此外，为了确保霍尔元件能够正常工作，还需要注意磁极中心线原则。
当霍尔元件位于磁极中心线上时，其输出信号具有最大的幅值和最明显的正负变化，从而便于控制器准确识别转子的位置和速度。
以上内容仅供参考，建议咨询专业技术人员获取更准确的信息。
bldc电机霍尔传感器位置计算
一、介绍BLDC电机（Brushless DC Motor）是一种无刷直流电机，它采用永磁体和电子元件来实现换向。
为了准确控制电机的转速和位置，通常需要使用霍尔传感器来检测转子的位置。
在本文中，我们将讨论如何利用霍尔传感器来计算BLDC电机的位置，以便实现精准的控制。
二、BLDC电机的工作原理1. 基本结构BLDC电机由定子和转子组成，其中定子上安装有绕组，用来产生磁场。
而转子上则安装有永磁体或者电子式永磁体。
转子上的永磁体通过控制器产生的交变磁场来进行换向，从而驱动电机转动。
2. 霍尔传感器为了确定转子的位置，通常在电机的定子上安装三个霍尔传感器，它们均匀分布在电机的周围，并与转子上的永磁体对准。
当转子旋转时，霍尔传感器可以检测永磁体的位置，并将此信息反馈给控制器。
三、霍尔传感器位置计算的原理1. 传统方法传统的霍尔传感器位置计算方法是通过检测霍尔信号的变化来确定转子的位置。
通过对霍尔信号进行脉冲计数，可以确定转子的位置，但是这种方法存在精度不高，响应速度慢的缺点。
2. 电子换向方法电子换向方法是一种新的转子位置计算方法，它通过对霍尔信号进行处理，可以准确快速地确定转子的位置。
通过采集霍尔信号的变化，结合预先存储的转子位置信息，控制器可以实时计算出转子的位置，并相应地进行换向控制。
四、实际应用随着电机控制技术的不断发展，电子换向方法已经被广泛应用于BLDC 电机控制系统中。
通过使用电子换向方法，可以大大提高电机的控制精度和响应速度。
电子换向方法还可以减少霍尔传感器的数量，降低系统成本。
五、总结BLDC电机的位置控制对于实现精密控制和高效运行至关重要，而霍尔传感器位置计算方法则是实现精准控制的关键。
通过使用电子换向方法，可以提高转子位置计算的精度和响应速度，从而实现更加精准和高效的电机控制。
随着技术的不断进步，相信电子换向方法将会在BLDC电机控制领域发挥越来越重要的作用。
六、电子换向方法的优势1. 精度高相比传统的脉冲计数方法，电子换向方法能够更精确地确定转子的位置。

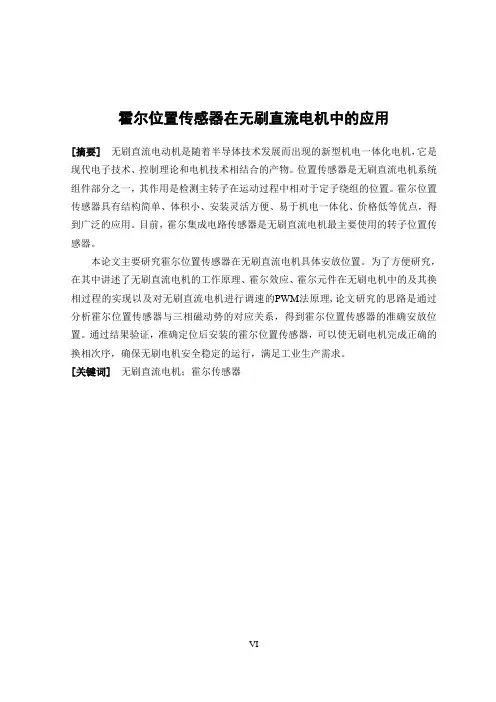

霍尔位置传感器在无刷直流电机中的应用
霍尔位置传感器在无刷直流电机中的应用[摘要]无刷直流电动机是随着半导体技术发展而出现的新型机电一体化电机，它是现代电子技术、控制理论和电机技术相结合的产物。
位置传感器是无刷直流电机系统组件部分之一，其作用是检测主转子在运动过程中相对于定子绕组的位置。
霍尔位置传感器具有结构简单、体积小、安装灵活方便、易于机电一体化、价格低等优点，得到广泛的应用。
目前，霍尔集成电路传感器是无刷直流电机最主要使用的转子位置传感器。
本论文主要研究霍尔位置传感器在无刷直流电机具体安放位置。
为了方便研究，在其中讲述了无刷直流电机的工作原理、霍尔效应、霍尔元件在无刷电机中的及其换相过程的实现以及对无刷直流电机进行调速的PWM法原理,论文研究的思路是通过分析霍尔位置传感器与三相磁动势的对应关系，得到霍尔位置传感器的准确安放位置。
通过结果验证，准确定位后安装的霍尔位置传感器，可以使无刷电机完成正确的换相次序，确保无刷电机安全稳定的运行，满足工业生产需求。
[关键词]无刷直流电机；霍尔传感器Hall position sensors in the brushless DC motor application[Abstract] Brushless DC motor is as semiconductor technology development and the emergence of new Mechatronics Motor, it is a modern electronic technology, control theory and motor technology combined with the product. Position sensor is a brushless DC motor system of the component parts, its role is to detect the main rotor in motion relative to the position of the stator winding. Hall position sensor has a simple structure, small size, flexible installation, easy mechatronics, low price, is widely used. At present, the Hall IC sensor is a brushless DC motor with a rotor position sensor main.In this thesis, the Hall position sensors in brushless DC motor concrete placement. In order to facilitate research, which tells the story of the brushless DC motor works, Hall effect, the Hall element in the brushless motor commutation process of its implementation and the brushless DC motor speed control PWM method principle, thesis idea is through the analysis phase hall sensor with MMF correspondence between the hall position sensors to obtain the exact placement. By results of verification, accurate positioning of the Hall position sensor after installation, you can make brushless motor commutation can be done right order, to ensure safe and stable operation of the brushless motor to meet industrial production needs.[Key words] Brushless DC motor ;Hall sensor前言随着工业生产对电机性能要求的不断提高，传统的有刷电机越来越不能满足人们的要求，取而代之的是无刷电机，主要原因是传统的有刷电机是依靠换向器实现换向功能的，属于机械换向，存在一些致命的弱点：（1）机械接触换向产生的换向火花引起换向器和电刷磨损、电磁干扰，导致噪声大，寿命短；（2）结构复杂，可靠性差，故障多，需要经常维护；（3）由于换向器存在，限制了转子转动惯量的进一步下降，影响了动态特性[22。
无刷电机霍尔安装角度
无刷电机霍尔安装角度
在无刷电机霍尔安装角度这个主题下，我们来探讨一下如何正确安装无刷电机霍尔传感器，以确保其正常运行和长期稳定性。
无刷电机霍尔传感器是一种用于检测和控制无刷电机转子位置的重要组件。
它通过检测转子磁场的变化来确定转子位置，并将这些信息传递给控制器，以实现精确的电机控制。
在安装无刷电机霍尔传感器时，需要注意以下几点：
1. 安装位置：传感器应安装在电机定子上，与转子磁极相对应的位置。
安装位置的准确性直接影响到转子位置的检测精度和电机控制的稳定性。
2. 安装角度：传感器的安装角度是指与转子磁极之间的夹角。
不同的电机类型和应用场景可能有不同的安装角度要求。
一般来说，安装角度应与转子磁极之间的夹角保持一致，以确保传感器能够准确检测转子位置。
3. 安装距离：传感器与转子磁极之间的距离也是一个重要的参数。
通常情况下，传感器与转子磁极的距离应保持在一定范围内，以确保传感器能够正常检测到转子磁场的变化。
4. 安装固定：为了保证传感器的稳定性和可靠性，必须采取适当的固定措施。
通常情况下，可以使用胶水或螺丝将传感器固定在电机
定子上，确保其位置不会发生变化。
正确安装无刷电机霍尔传感器对于电机的正常运行和控制至关重要。
只有在正确的位置、角度和距离下进行安装，并采取适当的固定措施，才能确保传感器的准确性和稳定性。
希望以上内容能帮助大家更好地理解和应用无刷电机霍尔传感器。
无刷直流电机无位置传感器控制的研究的开题报告
无刷直流电机无位置传感器控制的研究的开题报告一、研究背景随着科技的不断发展，无刷直流电机作为一种高效、节能、可靠的动力源逐渐被广泛应用于工业、航空、汽车等领域。
与传统的有刷直流电机相比，无刷直流电机具有更高的功率密度、更低的噪音和更长的寿命。
在控制方面，传统的无刷直流电机通常采用霍尔传感器、编码器等器件获取转子位置信号来实现闭环控制。
然而，这些传感器会增加电机的成本和结构复杂度，而且在高速运转时容易受到干扰。
因此，无刷直流电机无位置传感器控制的研究变得越来越重要。
二、研究内容和目标本研究主要探究无刷直流电机无位置传感器控制的方法及其应用。
具体研究内容包括：1. 无位置传感器控制器的设计与实现：根据无刷直流电机的运动特性，设计一种能够估算转子位置的控制器。
同时，利用数字信号处理技术优化控制器性能，提高电机控制精度。
2. 系统建模与仿真分析：通过建立无刷直流电机与无位置传感器控制器的数学模型，利用Matlab/Simulink进行仿真分析，评估控制器的性能和鲁棒性。
3. 控制策略与实验验证：根据仿真结果，选择适合的控制策略，对设计的无位置传感器控制器进行实验验证，验证控制器的有效性和可靠性。
最终的研究目标是开发出一种性能优良、可靠稳定、成本较低的无位置传感器控制器，为无刷直流电机的应用提供一种新的解决方案。
三、研究意义无刷直流电机无位置传感器控制的研究，具有以下重要意义：1. 提高无刷直流电机的性能：无位置传感器控制器能够消除传感器对电机结构的影响，减少电机的成本和复杂度，同时提高电机系统的响应速度和控制精度。
2. 推动无刷直流电机在新能源领域的应用：现代新能源汽车和风力发电系统等都需要高效、精准的无刷直流电机，而无位置传感器控制具有更好的适应性和稳定性。
3. 先进控制技术的研究：无位置传感器控制器需要利用数字信号处理、控制理论等多种先进技术，对相关领域的技术发展具有推动作用。
四、研究方法和步骤本研究采用以下方法和步骤：1. 文献调研和理论研究：深入研究无位置传感器控制技术的基本原理和控制策略，综合各种文献和学术论文，掌握相关领域的研究现状和前沿。
无刷直流电机霍尔元件安装位置的确定方法
无刷直流电机是一种高效、可靠的电机，具有广泛的应用领域。
而霍尔元件是无刷直流电机中必不可少的一个元件，它可以实现电机的无触点转向控制。
在无刷直流电机的安装过程中，霍尔元件的位置的确定是非常重要的一步，本文将介绍无刷直流电机霍尔元件安装位置的确定方法。
一、无刷直流电机霍尔元件的作用在无刷直流电机中，霍尔元件的作用是检测转子位置，从而实现电机的无触点转向控制。
当电机转子旋转时，霍尔元件会检测到转子磁极的位置，并将信号发送给电机控制器，控制器根据信号控制电机的相序，实现电机的正常运转。
二、无刷直流电机霍尔元件安装位置的确定方法1. 确定转子磁极数在安装无刷直流电机霍尔元件之前，需要先确定电机转子的磁极数。
磁极数是指电机转子上磁极的数量，通常为偶数。
确定磁极数的方法有多种，可以通过电机型号、样品或手动测量等方式确定。
2. 确定霍尔元件数量根据电机转子的磁极数，可以确定需要安装的霍尔元件数量。
一般情况下，每个磁极需要安装一个霍尔元件。
如果磁极数为偶数，则需要安装偶数个霍尔元件；如果磁极数为奇数，则需要安装奇数个霍尔元件。
3. 确定霍尔元件安装位置在确定霍尔元件的安装位置之前，需要先了解无刷直流电机的结构。
无刷直流电机通常由转子、定子、电机轴、电机壳体等部分组成。
转子上的磁极数量不同，安装霍尔元件的位置也不同。
对于双极电机：双极电机只有一个磁极，因此只需要安装一个霍尔元件。
霍尔元件的安装位置应该在转子上的一个磁极的中心位置。
对于四极电机：四极电机有两个磁极，因此需要安装两个霍尔元件。
霍尔元件的安装位置应该在转子上两个相邻磁极之间的中心位置。
对于六极电机：六极电机有三个磁极，因此需要安装三个霍尔元件。
霍尔元件的安装位置应该在转子上三个相邻磁极之间的中心位置。
对于八极电机：八极电机有四个磁极，因此需要安装四个霍尔元件。
霍尔元件的安装位置应该在转子上四个相邻磁极之间的中心位置。
需要注意的是，霍尔元件的安装位置应该与电机控制器的相序匹配，否则会导致电机无法正常运转。
电动自行车51槽46个磁极如何确定无刷电机霍尔的安装空间角度位置
电动自行车51槽46个磁极如何确定无刷电机霍尔的安装
空间角度位置
51槽46个磁极如何确定无刷电机霍尔的安装空间位置
先借用别人的方法:
可以在CAD图纸上直接作图确定正规绕组的霍尔位置，方法如下:
1、在定子CAD图纸上，取合适的位置做基准(一般是槽中心或者齿中心)，画一根霍尔位置中心线
2、以定子圆心为中心，将此中心线沿定子直径阵列(极对数x相数)份
3、在(极对数x相数)份霍尔位置中心线上依次标识相号，比如3相则分别标为1,2,3,1,2,3,……, 6相则分别标为1,2,3,4,5,6,1,2,3,4,5,6,……依此类推
4、每相在最合适的位置(考虑冲片上有足够的空间开霍尔固定槽，以及接线方便)选一个霍尔位置中心线，其余不用的可在图上删除，在每相霍尔中心线位置按尺寸开槽即可
至此，霍尔位置确定完毕。
与其他计算方法相比，此方法简便且理论误差为零，不存在计算误差问题。
举例:
比如针对51槽46个磁极的三相无刷电机: 根据上述方法，相连2个霍尔之间的安装角度应该为: α=[360/(极对数*相数)]*2
=720/(极对数*相数)
=720/(23*3)
=10.43度
另外1个估算方法:
定子上面由51个凸出和51个槽组成:
设每个凸出的宽度为X，每个槽的宽度为Y，
那么X+Y(即1个凸出和1个槽)所占的角度为360/51槽由图上可以看到，相邻2个霍尔之间距离大概为: (X/2)+Y+ X +(Y/2)=3(X+Y)/2
360/51)=180/17=10.58度所以他们之间的角度为(3/2)*(
可以看出，别人的计算方法是非常正确方便的。
无刷直流电动机霍尔元件安装位置分析
无刷 直 流 电动 机 霍 尔 元 件 安 装 位 置 分 析
吴 小 江
（ 德昌电机集团 ， 深圳 ５ １ ８ １ ２ ５ ） 摘 要： 对 无刷 直流电动机霍尔元件 的安装位置进行 了研究 。首 先 ， 分析 了 △型和 Ｙ型两 种不 同绕组 的理论
霍尔安装位置 ； 接着 ， 分析 了电机存在 电枢反应 时霍尔的安装位置 ， 以及 电枢反应对霍 尔信号 的干扰 ； 最后， 提出改
变霍 尔感 应信号类型 、 改 变霍 尔安装位置来减小 电枢反 应对霍 尔信号 的干 扰 以及 改变转 子结构 ３种方法 ， 使得 无 刷直 流电动机的换相更加精准 ， 并对一 款 ２ ５ ０ Ｗ 的无刷直 流电动机进 行了优化 。 关键 词 ： 无刷直流 电动机 ； 霍尔元件 ； 电枢反应 ； 安装位置 ； 超前角
ｐ ｌ ａ ｃ ｅ ｍｅ ｎ ｔ ｏ ｆ Ｈａ ｌ ｌ ｅ ｌ ｅ ｍｅ ｎ ｔ ｓ ｗｅ ｒ ｅ ｐ ｒ ｅ ｓ ｅ ｎ ｔ ｅ ｄ ｗｉ ｔ ｈ ａ ｒ ｍａ ｔ ｕ ｒ ｅ ｒ ｅ ａ ｃ ｔ ｉ ｏ ｎ， ａ ｎ ｄ Ｈａ ｌｌ ｓ ｉ ｇ ｎ ａ ｌ ｅ ｆ ｆ ｅ ｃ ｔ ｅ ｄ ｂ ｙ ａ ｒ ｍａ ｔ ｕ ｒ ｅ ｒ ｅ ａ ｃ ｔ ｉ ｏ ｎ ． Ｉ ｎ ｔ ｈ ｅ ｅ ｎ ｄ ，
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｂ ｒ ｕ ｓ ｈ ｌ ｅ ｓ ｓ ＤＣ ｍｏ ｔ ｏ ｒ ；Ｈａ ｌ ｌ ｅ ｌ ｅ ｍｅ ｎ ｔ ；ａ ｒ ｍａ ｔ ｕ ｒ ｅ ｒ ｅ ａ ｃ ｔ ｉ ｏ ｎ ；ｍｏ ｕ ｎ ｔ ｉ ｎ ｇ ｐ ｏ ｓ ｉ ｔ ｉ ｏ ｎ；ａ ｄ ｖ ａ ｎ ｃ ｅ ａ ｎ ｇ ｅ ｌ
Ｈａ ｌｌ ｓ ｉ ｇ ｎ ｌｓ ａ ； ３）ｄ ｉ ｆ ｆ ｅ ｒ ｅ ｎ ｔ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｓ ｏ ｆ ｒ ｏ ｔ ｏ ｒ ｘｅ ａ ｕ ｓ ｅ ｄ ．Ｔ ｈ ｅ ｏ ｐ ｔ ｉ ｍｉ ｚ ａ ｔ ｉ ｏ ｎ ｗａ ｓ ｔ ｅ ｓ ｔ ｅ ｄ ｂ ｙ ａ ２ ５ ０ Ｗ ｂ ｒ ｕ ｓ ｈ ｌ ｅ ｓ ｓ ＤＣ ｍｏ ｔ ｏ ｒ ．
霍尔传感器在无刷直流电机中的应用
02
霍尔传感器在无刷直流电机中的应用
图1，无刷直流电机 主要组成
旋转的永磁体转过双极型数字霍尔传感器时，会使双极型数 字霍尔传感器状态发生改变。如上图中8极磁体无刷直流电 机中，每两个南极之间相隔90度，霍尔传感器相隔120度放 置，此时霍尔传感器之间电角度相隔30度。南极靠近时， 双极型数字霍尔传感器转换工作状态，当第一个数字霍尔传 感器在0度电角度转为工作状态时，第二个数字霍尔传感器 在30度电角度时工作，第三个数字霍尔传感器在60度电解 时工作。
图3，三相无刷直流电 机典型驱动电路
数字霍尔元件的选型，需根据安装要求（即转子磁场 方向）与霍尔元件的感应方向，进行合理选择。
图中R1,S1,T1可以由上述信号驱动，而R2,S2,T2由上 述信号反相后驱动。这样，根据旋转磁体的位置，每 对功率管会相应地开通或判断，从而以正确的顺序、 在正确的时间为电机绕组提供电流。
当北极经过双极数字型霍尔传感器时，数字霍尔传感器会转 为释放状态，旋转的8极磁体的每个北极与相邻的南极之间 为45度，因此，数字霍尔传感器在磁体转过45度后，会由 工作状态转为释放状态。如图2为数字霍尔传感器控制的输 出电平状态。
图2，数字霍尔 传感器控制的 输出电平状态。
上述三个双极型数字霍尔传感器的输出作为转子位置的编码 器使用，将磁体的位置和极性信息作为信号发送给逻辑电路， 用于开断H形桥式功率管，如图3，三相无刷直流电机典型 驱动电路。
01
无刷直流电机的工作原理本质上与有刷电机类似，有刷直流电机采用机械的电刷和换向器对绕组中的 电流进行换向。而无刷电机采用电子方式对绕组电流换向。
直流电机中转矩是通过永磁体磁场和绕组中的电流相互作用产生的，在有刷电机中，换向器通过切换 电枢绕组实现电枢电流的换向与合适的磁场。而无刷直流电机中，霍尔位置传感器探测转子旋转磁场 的位置，通过逻辑与驱动电路，给相应的绕组激励。总的说来，绕组根据电机永磁体的磁场作出反应， 从而产生需要的转矩。如图1是一种三相8极（四对磁极）无刷直流电机基本组成：
确定霍尔元件在bldc中的位置的方法
确定霍尔元件在bldc中的位置的方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在无刷直流电机（BLDC）中，霍尔元件的位置非常重要，它可以帮助电机控制器确定电机转子的位置，从而实现更精准的控制。
无刷直流电机中霍尔元件的空间配置_王萍
图 8 q= 1时电流分析4Fra bibliotek 2 前极尖通电
对于要求正反转的无刷直流电机 ,为了正反转 性能的一致 ,换相瞬间通电绕组位于磁极中间是必 要的。对于要求一个转向的电机 ,则换相瞬间通电导 体位于磁极的前极尖最好。转动过程中 ,载流导体都 处于同磁极极面下 ,输出转矩大且脉动小。
无刷直流电机是指具有直流电机外部特性的电 子换相电机 ,有位置传感器电机是其最基本的一种 形式 ,霍尔元件传感器以其优良的特性及很小的体 积获得广泛的应用。
1 霍尔位置传感器
无刷直流电机霍尔位置传感器一般分为开关型 与锁存型两种。
1. 1 开关型霍尔元件 [1 ]
其特点为: 当外加磁感应强度从负值增加到某 一 BOP值 (动作值 ) ,输出由高电平翻转为低电平。如 果磁感应强度由正值向负值方向降低 , 在小于 BO P 一定数值的 B RP值 (返回值 ) 时 ,输出由低电平翻转 为高电平。实际上 ,只有 S极对单极性开关型霍尔元 件起作用。其输出特性如图 1所示 ,当转子磁极占转 子空间位置小于 180°时 ,作为位置传感器的开关型 霍尔元件输出波形占空比一般大于 50% 。
将产生反向力矩 ,使电机电磁转矩减小 ,电机从图 6 瞬间转过 60°时 ,则 B相带两槽电流进入 S极区 , Y 相带两槽电流进入 N 极区 ,使磁场转矩接近零。
5 120°磁钢转子
磁钢设计成 120°,结构如图 4所示 ,通电瞬间情 况如图 10所示。从图 10a可看出前极尖通电时 ,电机 能正常前进 ,但 A相带一槽、 X相带一槽不处于磁极 极面下 ,不产生力矩。 磁极转过 45°电角度后 Z相带
无刷电机霍尔传感器位置及电机旋向确认方法研究
无刷电机霍尔传感器位置及电机旋向确认方法研究
班解进;张稳桥;石宏顺;任泽宇
【期刊名称】《机电信息》
【年(卷),期】2022()9
【摘要】针对三相全波六状态工作无刷直流电机霍尔位置及特定换相逻辑下的电机旋向问题,提出一种通过右手螺旋定则确定每相绕组磁势方向进而确定电机霍尔位置,随后通过左手定则及牛顿第三运动定律对电机旋向进行判断的简易方法;并通过两款电机实际工程验证,确定该方法的正确性及普遍适用性。
【总页数】5页(P84-88)
【作者】班解进;张稳桥;石宏顺;任泽宇
【作者单位】贵州航天林泉电机有限公司
【正文语种】中文
【中图分类】TM361
【相关文献】
1.三相无刷直流电动机分数槽集中绕组槽极数组合规律研究(连载之七)多极分数槽集中绕组无刷电机霍尔传感器位置确定方法分析
2.永磁无刷电机霍尔位置传感器容错控制
3.直流无刷电机霍尔位置传感器电磁干扰机理与试验研究
4.直流无刷电机转向与三相布线及霍尔位置传感器的关系分析
5.永磁无刷电机霍尔位置传感器故障诊断方法
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无刷直流电机中霍尔传感器空间安放位置研究
0 引言
霍尔位置传感器在无刷直流电机中起着检测转子磁极位置的作用，为逻辑开关电路提供的换向信息，即将转子磁钢磁极的位置信号转换成电信号，然后去控制定子绕组的换向导通[1]。
初步实验结果表明，电枢反应和位置传感器的改变对霍尔检测信号影响较大，直接影响了电机绕组的换流，引起电机力矩波动从而带来噪音。
文中针对引起霍尔传感器位置检测误差的主要因素进行了分析，并且通过对样机电机的三维有限元仿真计算，得到了霍尔传感器检测漏磁场的分布，为霍尔传感器的安放位置提供了依据。
1 霍尔安放位置问题
1.1 产生霍尔传感器位置检测误差的因素
产生霍尔传感器位置检测误差的因素主要有以下两方面：①霍尔传感器的参数；②传感器安装位置处的磁场变化[2]。
①磁密滞环宽度
开关型霍尔元件只有在检测到磁场到达某一数值时，霍尔开关接通；而磁感应强度降低到某一数值以下，霍尔开关断开，因此输出信号的过零点与磁密过零点并不重合。
而这些事件的触法点叫吸合点和释放点。
开关型产品一般都给出吸合点和释放点的最大和最小磁感应强度，保证在最大吸合点和最小释放点所有开关接通或断开，但某一开关可能在这两个极限值之内吸合或释放。
虽然某些产品不给出某一元件在两极限值之内的具体切换点，但保证有最小滞环，这一特性使得输出信号不会因为输入信号的微小波动而发生错误的跳变，以防抖动。
实际应用中霍尔传感器的输出信号与绕组反电势之间期望的相位关系只能在一个方向上实现[3]。
在另一个方向上将出现位置检测误差，如位置误差值为磁密滞环宽度，等于二倍的磁密门槛值；式中s 是从0 到D 值之间磁密随转子转角的平均变化率。
如果传感器敏感的磁密按幅值为0.3T 的正弦函数变化，霍尔传感器的门槛值为0.01mT，则在一个电周期内位置误差为θ = arcsin（2*0.01/0.3）=3.85° 。
由式(1)可知，霍尔检测位置误差值可以通过选择滞环宽度小的霍尔传感器或者通过合理的计算安装位置处的磁密来选择合适的安装位置以获得高的磁密的变化率来进行抑制。
②霍尔传感器的磁密敏感区
永磁电机中的磁铁在霍尔传感器正面产生磁场，且随着所产生磁场大小的变化，霍尔传感器接通或断开。
当磁感应强度B 与霍尔传感器的平面法线成一角度θ 时，实际上作用于霍尔传感器的有效磁场是其法线方向的分量，即Bcosθ 。
因此，当霍尔传感器的安装有角度偏差时，传感器的有效磁场将发生变化，此时的偏差角为θ ，由此产生的误差值既取决于这个夹角θ ，又取决于敏感区法线方向上磁密的变化程度[4]。
因此，可以通过尽可能的减小传感器的装配误差以起到抑制这种误差的效果。
1.2 转子磁钢所产生的磁场变化对霍尔检测误差的影响转子磁钢产生霍尔传感器检测位置所需的磁密，永磁体所产生磁场的不均匀或转子的不同心会造成一周内磁场变化的不一致；此外，传感器通常安装在永磁体电机的端部，直接用电机的转子作为自己的转子，感应出所需要的磁场，但是当绕组通电流后，强的端部电枢反应会使位置检测处的磁场严重畸变，造成位置检测误差[5]。
2 对永磁电机端部磁场进行三维有限元分析
2.1 永磁电机的三维有限元模型
对永磁电机中传感器安装区域内的磁场分析时不能忽略永磁体的边缘效应与铁磁材料的弥散效应，因此二维有限元法不适于在此进行磁场的定量计算。
使用三维有限元法可以实现对整个电机端部磁场的定性和定量分析，进行不同位置处的磁场分析，以确定传感器的安装位置[6]。
文中在定子
铁心上以一个大齿的中心线为起点，至相邻的槽中心线范围之间等间距取三条采样线，则永磁电机的三维模型及其采样线的选取如所示。
不计铁磁材料的饱和效应，依据叠加原理电机端部磁场可以认为是永磁体与电枢电流单独作用产生磁场的合成，对上述所建模型分别求解绕组不通电和绕组通电情况下采样线上的磁场分布，求解方法为转子旋转，当转子磁极中心线与某采样线重合时计算磁场，提取该采样线上磁感应强度分布曲线。
电机模型的轴向尺寸关系如所示。
由定子中心处作为轴向长度的始端，霍尔所检测漏磁场分布集中在z 轴L0~L0+ΔL范围内。
2.2 齿槽对霍尔漏磁场检测的影响
当绕组不通电，仅有永磁体作用时，由永磁体产生的磁密矢量图、磁密分布云图以及磁密值沿轴向的变化如所示，其中图中line1、line2、line3 分别为齿中心线处采样线，齿槽中心线之间以及槽中心线处的采样线。
由于霍尔传感器安装于绕组端部靠近定子铁心处，由图显示在仅有永磁体作用时，霍尔检测漏磁场受齿槽影响较小，因此在确定霍尔安装位置时可以不考虑齿槽的影响。
2.3 绕组端部电枢反应对霍尔检测漏磁场的影响
在考虑绕组端部电枢反应对霍尔检测漏磁场影响时，由于电枢电流是时变的，在不影响分析结果正确的前提下，建模时只采用三相绕组的一种通流状态来分析。
绕组中电枢电流采用如下设置：a 相电流最大，b 相电流和c 相电流方向与a 相相反，幅值为峰值的一半。
永磁体此时没有充磁，认为为空气。
则定子铁心内的磁密矢量图、磁密分布云图以及磁密值沿轴向的变化如所示，由图中看出，电枢反应磁场相比永磁体产生的磁场小，且从中可以清楚的看到，当坐标点大于0 L 时，即处于定子端部表面上方时，电枢反应磁场衰减的很快，相比较而言，由于采样线line3 在定子的槽中心线处，采样磁感应强度值为主极磁场与电枢绕组磁场的线性叠加，所以相比较而言line3 上的磁感应强度与采样线line1、line2的磁感应强度比较，呈现出更大的递增趋势。
这主要时因为定子铁心磁饱和导致铁心内磁感应强度不再呈线性增长。
现在考察霍尔检测磁场所在区间z = L0 ~ L0 + ΔL，由与知，如若霍尔传感器安装于采样线的z=11mm 位置时，霍尔检测的漏磁场的幅值
为B=0.45T~0.6T。
此处的永磁无刷直流电机采用开关霍尔作为位置传感器，开关型霍尔工作时，所检测的漏磁场感应强度幅值必须大于使霍尔电压信号翻转的阀值磁感应强度。
设阀值磁感应强度最大值为op B ，所检测的磁感应强度最大值为m B ，则必须满足m op B ≥ B ，否则开关型霍尔传感器将无法触发。
对比图中的各曲线，霍尔检测漏磁场幅值受一定的电枢反应的影响，因此理想霍尔安装的位置在定子的齿中心线line1 处，且在z 轴方向上z = L ~ L + ΔL的范围内越靠近z = L 位置处越好。
3 结论
文中主要针对引起霍尔传感器位置检测误差的各种主要因素进行了分析，并且通过对样机电机的三维有限元仿真计算，得到了霍尔传感器检测漏磁场的分布，总结影响霍尔传感器安装的最佳位置，为霍尔传感器的安放位置提供了依据。
计算机硕士论文
[参考文献] (References)
[1] 王萍，王正茂，姚刚等. 无刷直流电机中霍尔元件的空间配置[J]. 微电机，2003 年，第6 期：16-18.
[2] 徐征，李铁才. 霍尔传感器位置检测误差的分析及解决方案[J]. 中国电机工程学报，2004 年，第1 期：168-173.
[3] 谭建成. 多级分数槽集中绕组无刷电机霍尔传感器位置确定方法分析[J]. 微电机，2008 年：57-61.
[4] 李勇. 定位力矩HALL 元件信号误差对永磁同步电机噪声的影响研究[J]. 电子器件，2008 年，第3 期：1007-1010.
[5] 王俊. 霍尔传感器及其性能优化[J]. 电子元器件与可靠性，2008，第2 期：10-14.
[6] 涂翘甲. 无刷直流电机用开关型霍尔传感器[J]. 技术与开发，2007，第7 期：25-28.。
