《建筑施工模板及作业平台钢管支架构造安全技术规范》
(整理)《建筑施工模板及作业平台钢管支架构造安全技术规范》(DB45)
.................目 次 前 言 ............................................................................. II 引 言 ............................................................................ III 1 范围 ................................................................................ 1 2 规范性引用文件 ...................................................................... 1 3 术语、定义及符号.................................................................... 1 3.1 术语和定义 ........................................................................ 1 3.2 符号 .............................................................................. 3 4 支架材质、支架支承与细部构造 ........................................................ 3 4.1 支架材质 .......................................................................... 3 4.2 支架支承 .......................................................................... 3 4.3 细部构造 .......................................................................... 3 5 扣件式钢管支架的构造 ................................................................ 8 5.1 一般规定 .......................................................................... 8 5.2 一般作业平台支架和一般模板支架 ................................................... 10 5.3 H ≤40 m 的高大作业平台支架和高大模板支架 .......................................... 11 5.4 H ＞40 m 的高大作业平台支架和高大模板支架 (14)6 其他形式钢管支架的构造及使用范围。
《建筑施工模板安全技术规范》JGJ162-2008
模板一次组装完成，上面设置有施工作业人员的操作平台。并从下而上采用液压或 其他提升装置沿现浇混凝土表面边浇筑混凝土边进行同步滑动提升和连续作业，直到现 浇结构的作业部分或全部完成。其特点是施工速度快、结构整体性能好、操作条件方便 和工业化程度较高。 2.1.11 爬模 crawl shuttering
3. 钢铸件应符合现行国家标准《一般工程用铸造碳钢件》（GB/T11352） 中规定的 ZG200—420、ZG230—450、ZG270—500 和 ZG310—570 号钢的要求。
4. 钢管扣件应符合现行国家标准《钢管脚手架扣件》（GB15831）的 规定。
5. 连接用的焊条应符合现行国家标准《碳钢焊条》（GB/T700）或《低 合金钢焊条》（GB/T1591）中的规定；
An ───净截面面积；
H ───大模板高度； I ───毛截面惯性矩；
I1 ───工具式钢管支柱插管毛截面惯性矩；
I 2 ───工具式钢管支柱套管毛截面惯性矩；
-5-
I b ───门架剪刀撑截面惯性矩； L ───楞梁计算跨度； L0 ───支柱计算跨度；
S0 ───计算剪应力处以上毛截面对中和轴的面积矩； W ───截面抵抗矩； a ───对拉螺栓横向间距或大模板重心至模板根部的水平距离； b ───对拉螺栓纵向间距或木楞梁截面宽度，或是大模板重心至支架端部水
-2-
2 术语、符号
2.1 术语
2.1.1 面板 surface slab 直接接触新浇混凝土的承力板。并包括拼装的板和加肋楞带板。面板的种类有钢、
建筑施工及作业平台钢管支架构造安全技术规范
建筑施工及作业平台钢管支架构造安全技术规范一、引言钢管支架是建筑施工中常用的一种搭建和支撑作业平台的工具，能够为工人提供安全可靠的作业环境。
为了保证施工及作业平台钢管支架的结构安全，规范施工过程，提高施工质量和工人安全。
制定本技术规范。
二、适用范围本技术规范适用于建筑施工中使用钢管和其它附件搭建和支撑作业平台的工程。
三、主要内容1.施工前必须完成对施工现场的勘察，了解地基承载能力和地质条件。
对于地基承载能力不足或者特殊情况，必须做强化采取措施，例如加固地基或者采用特殊结构钢管进行搭建。
2.施工过程中，钢管的选择和加工要符合设计要求。
钢管选择要符合相关国家标准，且必须经过检验合格。
3.施工过程中，钢管的连接节点和钢管的稳定性要求严格。
连接节点必须采用专用的连接器件，连接件必须牢固可靠，能够确保连接点的稳定性，不得出现倾斜或者移位的现象。
在连接节点处应设置防震帽，以防止连接被外力破坏。
4.钢管的支撑边缘必须设置防护栏杆，高度不得低于1.2米，防护栏杆必须能承受水平方向和垂直方向的冲击力，且不能被工人轻易撤除。
5.施工过程中，钢管支架的水平度和垂直度要求严格。
施工前必须进行调整和校验，确保支架水平和垂直的要求。
6.施工现场要进行安全警示标识，明确区分施工区域和非施工区域，以及作业平台的危险区域和安全区域。
同时，在危险区域内必须设置明显的警示牌，提醒工人注意安全。
7.施工现场必须有专人负责监督和管理施工过程。
在施工进行过程中，应及时修补和更换受损的支架材料，确保施工平台的结构稳定。
8.施工完毕后，必须进行验收和检测。
验收过程中，必须检查支架的水平度和稳定性，以及相关连接件的牢固度。
四、质量控制1.钢管支架施工前必须进行各项测量，包括地基承载能力、钢管和连接件的尺寸、作业平台的高度等。
2.施工过程中，必须按照设计规定，选择和使用合适的钢管和连接件。
3.钢管支架施工过程中，必须进行严格的现场管理和监督，随时抓紧处理问题，确保施工安全。
《建筑施工模板及作业平台钢管支架构造安全技术规范》
ICS 93.010P09备案号：26743-2010DB45建筑施工模板及作业平台钢管支架构造安全技术规范Safety and technical standard for the structure of crutcheswith steel tubes of construction template and working platform广西壮族自治区质量技术监督局 发布广西科学技术出版社目次前言 (III)引言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语、定义及符号 (1)3.1术语和定义 (1)3.2符号 (3)4 支架材质、支架支承与细部构造 (3)4.1支架材质 (3)4.2支架支承 (3)4.3细部构造 (3)5 扣件式钢管支架的构造 (9)5.1一般规定 (9)5.2一般作业平台支架和一般模板支架 (10)5.3 H≤40m的高大作业平台支架和高大模板支架 (12)5.4 H＞40m的高大作业平台支架和高大模板支架 (14)6 其他形式钢管支架的构造及使用范围。
(15)6.1碗扣式钢管支架 (15)6.2门式钢管支架 (15)6.3插销式钢管支架 (16)7 安全管理程序 (16)7.1一般作业平台支架和一般模板支架的安全管理程序 (16)7.2高大作业平台支架和高大模板支架的安全管理程序 (16)附录 A （规范性附录）检查表与验收表 (18)A.1 一般作业平台支架安全要点检查表 (18)A.2 一般模板支架安全要点检查表 (19)A.3 一般模板支架、一般作业平台支架整架验收记录表 (20)A.4 高大作业平台支架安全要点检查表 (21)A.5 高大模板支架安全要点检查表 (22)A.6 高大模板支架、高大作业平台支架整架验收记录表 (23)前言本标准根据GB/T 1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》进行编写。
本标准的附录A为规范性附录。
《建筑施工模板及作业平台钢管支架构造安全技术规范》表格电子版
表
表
表
表
表
表
表
表
表
表
表
表
表
表
表
表A.1 一般作业平台支架安全要点检查表
2:须经施工企业技术负责人批准的专项施工方案见《建筑施工模板及作业平台钢管支架构造安全技术规范》7.1.3
1:一般模板是指除高大模板之外的模板。
2:须经施工企业技术负责人批准的专项施工方案见《建筑施工模板及作业平台钢管支架构造安全技术规
范》
7.1.3
表 A.3 —般模板支架、一般作业平台支架整架验收记录表
类别：一般模板支架口般作业平台支架口验收日期: 年月日
合后的施工线荷载20 kN/m，或经荷载组合后单点集中荷载7 kN。
经荷载组合后的施工线荷载20 kN/m
表A.6 高大模板支架、高大作业平台支架整架验收记录表
类别：高大模板支架口高大作业平台支架口
验收日期：年月日
工程名称：验收部位：O〜0x0〜O车由
表A.7扣件拧紧抽样检查表
2:“其余部位”栏中，按所检支架实际安装扣件数的栏目填写。
3:扣件安装数量超过3200个，抽样数应增加。
4:对检查不合格的部位，应重新拧紧后再次抽样检查，直至合格。
5:截面高度》1.2 m的梁，直接用立杆或立杆顶部的可调顶托承重。
模板工程规范要求
五、钢管支架搭设要求：
• 水平杆接长：所有支架的封顶杆，以及在 封顶杆下方h处和水平杆和危险区域H范围 内的水平杆应采用搭接接长，禁止对接； 相邻两水平杆的接头不应在同一跨或同 一步内。
• 剪刀撑应采用搭接接长。 • 纵横两向的水平杆（含扫地杆、封顶杆）
应与立杆扣接，禁止用水平杆之间的相互 扣接代替水平杆与立杆的扣接。
五、钢管支架搭设要求：
• 5、禁止将上段的钢管与下段钢管立柱错开固定在 水平拉杆上。
• 6、满堂和共享空间模板支架立柱，在外侧周圈应 设由下至上的竖向连续式剪刀撑，中间在纵横向 应每隔10m左右设由下至上的竖向连续式剪刀撑， 其宽度宜为大于或等于6m，跨越5-7根立杆。并 在剪刀撑部位的顶部、扫地杆处设水平剪刀撑。 剪刀撑的底部应与地面顶紧，夹角宜为45-60度。 竖直剪刀撑应与每一条与之相交的立柱扣接。水 平剪刀撑应与每一条与之相交的立杆扣接，不能 与立杆扣接之处应与水平杆扣接。
• 4、模板体系：由面板、支架、连接件三部分系统 组成的体系简称为“模板”。
四、材料：
• 钢管采用Φ48.3χ3.6，计算时采用现场实际 情况计算。木材立杆梢径不小于80mm。方 木，模板等。
五、钢管支架搭设要求：
• 1、支承楼面板、屋面板的立杆，应与支承梁的立 杆沿梁长方向的间距成整数倍关系。
六、高大模板支架、高大作业平台构造
• 3、剪刀撑体系设置： • 支架周边设竖向剪刀撑，全高全长全立面设置； • 封顶杆、扫地杆位置应设置水平剪刀撑，全平面设置；支
架内部设纵横两向竖直剪刀撑，间距为高大作业平台每 4.5m设一道，高大模板每4m设一道。 • 支架内部设水平剪刀撑，从危险区域加密的最下一道水平 剪刀撑往下每4.5m设一道，每道为全平面设置。 • 危险区域加密水平剪刀撑设置：H0≤10m，封顶杆设1道， 往下设1道，间距为h；H0＞10m，封顶杆设1道，往下设 2道，间距为h。
《建筑施工模板安全技术规范》JGJ162-2008全解
《建筑施工模板安全技术规范》（JGJ162-2008）1 总则1.0.1 为在工程建设模板工程施工中贯彻国家安全生产的方针和政策，做到安全生产、技术先进、经济合理、方便适用，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板工程的设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施，应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 面板 surface slab直接接触新浇混凝土的承力板，包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架 support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件 pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系 shuttering由面板、支架和连接件三部分系统组成的体系，可简称为“模板”。
2.1.5 小梁 minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁 main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱 support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模 matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系 early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行标准所规定的拆模原则下，达到早期拆除部分模板的体系。
最新《建筑施工模板安全技术规范》JGJ162-2008
最新《建筑施工模板安全技术规范》JGJ162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻国家安全生产的方针和政策，做到安全生产、技术先进、经济合理、方便适用，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板工程的设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施，应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 面板 surface slab直接接触新浇混凝土的承力板，包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架 support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件 pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系 shuttering由面板、支架和连接件三部分系统组成的体系，可简称为“模板”。
2.1.5 小梁 minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁 main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱 support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模 matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系 early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行标准所规定的拆模原则下，达到早期拆除部分模板的体系。
《建筑施工模板安全技术规范》JGJ162-2008
建筑施工模板安全技术规范JGJ 162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、经济合理、方便适用和确保安全生产，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行相关标准的规定。
2术语、符号2.1 术语2.1.1 面板surface slab直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系（简称模板）shuttering由面板、支架、和连接件三部分系统组成的体系，也可统称为“模板”。
2.1.5 小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行规范所规定的拆模原则下，达到早期拆除部分模板的体系。
(整理)《建筑施工模板安全技术规范》jgj162-
《建筑施工模板安全技术规范》JGJ162-2008建筑施工模板安全技术规范JGJ 162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、经济合理、方便适用和确保安全生产，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行相关标准的规定。
术语、符号2.1 术语2.1.1 面板 surface slab直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架 support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件 pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系（简称模板） shuttering由面板、支架、和连接件三部分系统组成的体系，也可统称为“模板”。
2.1.5 小梁 minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁 main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱 support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模 matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系 early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行规范所规定的拆模原则下，达到早期拆除部分模板的体系。
《建筑施工模板安全技术规范》JGJ162-2008全解
《建筑施工模板安全技术规范》（JGJ162-2008）1 总则1.0.1 为在工程建设模板工程施工中贯彻国家安全生产的方针和政策，做到安全生产、技术先进、经济合理、方便适用，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板工程的设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施，应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 面板 surface slab直接接触新浇混凝土的承力板，包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架 support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件 pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系 shuttering由面板、支架和连接件三部分系统组成的体系，可简称为“模板”。
2.1.5 小梁 minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁 main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱 support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模 matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系 early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行标准所规定的拆模原则下，达到早期拆除部分模板的体系。
JGJ162-2008《建筑施工模板安全技术规范》
建筑施工模板安全技术规范JGJ 162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、经济合理、方便适用和确保安全生产，制定本规范。
1.0.2本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行相关标准的规定。
2 术语、符号2.1 术语2.1.1面板surface slab直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4模板体系（简称模板）shuttering由面板、支架、和连接件三部分系统组成的体系，也可统称为“模板”。
2.1.5小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行规范所规定的拆模原则下，达到早期拆除部分模板的体系。
JGJ162-2008《建筑施工模板安全技术》
建筑施工模板安全技术规范JGJ 162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、经济合理、方便适用和确保安全生产，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行相关标准的规定。
2术语、符号2.1 术语2.1.1 面板surface slab直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系（简称模板）shuttering由面板、支架、和连接件三部分系统组成的体系，也可统称为“模板”。
2.1.5 小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行规范所规定的拆模原则下，达到早期拆除部分模板的体系。
广西《建筑施工模板及作业平台钢管支架构造安全技术规范》
（征求意见稿）
2009-××-××发布
2009-××-××实施 发布
广西壮族自 治区质量技术监督局
DB45/T ××××—2009
目
次
前 言 ............................................................................ III 引 言 ............................................................................. IV 1 范围 ................................................................................ 1 2 规范性引用文件 ...................................................................... 1 3 术语、定义及符号 .................................................................... 1 3.1 术语和定义 ........................................................................ 1 3.2 符号 .............................................................................. 3 4 支架材质、支架支承与细部构造 ........................................................ 3 4.1 支架材质 .......................................................................... 3 4.2 支架支承 .......................................................................... 3 4.3 细部构造 .......................................................................... 4 5 扣件式钢管支架的构造 ................................................................ 8 5.1 一般规定 .......................................................................... 8 5.2 一般作业平台支架和一般模板支架 ................................................... 10 5.3 H≤40 m 的高大作业平台支架和高大模板支架 .......................................... 11 5.4 H＞40 m 的高大作业平台支架和高大模板支架 .......................................... 14 6 其他形式钢管支架的构造及使用范围。 ................................................. 15 6.1 碗扣式钢管支架 ................................................................... 15 6.2 门式钢管支架 ..................................................................... 15 6.3 插销式钢管支架 ................................................................... 16 7 安全管理程序 ....................................................................... 16 7.1 一般作业平台支架和一般模板支架的安全管理程序 ..................................... 16 7.2 高大作业平台支架和高大模板支架的安全管理程序 ..................................... 16 附 录 A （规范性附录） 检查表与验收表 .............................................. 18 A.1 一般作业平台支架安全要点检查表 ................................................... 18 A.2 一般模板支架安全要点检查表 ....................................................... 19 A.3 一般模板支架、一般作业平台支架整架验收记录表 ..................................... 20 A.4 高大作业平台支架安全要点检查表 ................................................... 21 A.5 高大模板支架安全要点检查表 ....................................................... 22 A.6 高大模板支架、高大作业平台支架整架验收记录表 ..................................... 23
《建筑施工模板安全技术规范》JGJ162-2008
《建筑施工模板安全技术规范》（JGJ162-2008）1 总则1.0.1 为在工程建设模板工程施工中贯彻国家安全生产的方针和政策，做到安全生产、技术先进、经济合理、方便适用，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板工程的设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施，应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 面板surface slab直接接触新浇混凝土的承力板，包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系shuttering由面板、支架和连接件三部分系统组成的体系，可简称为“模板”。
2.1.5 小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行标准所规定的拆模原则下，达到早期拆除部分模板的体系。
《建筑施工模板安全技术规范》
建筑施工模板安全技术规范JGJ 162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、经济合理、方便适用和确保安全生产，制定本规范。
1.0.2本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行相关标准的规定。
2 术语、符号2.1 术语2.1.1面板surface slab直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4模板体系（简称模板）shuttering由面板、支架、和连接件三部分系统组成的体系，也可统称为“模板”。
2.1.5小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行规范所规定的拆模原则下，达到早期拆除部分模板的体系。
安全员继续教育危险源试题及答案(覃,周)20150616
《施工现场重大危险源辩识与控制》考试题及答案（覃福其，周国恩）C类人员安全培训试题一、单项选择题(在每小题的备选答案中选出一个正确的答案，并将其序号填写在题中相应位置的括号内，每题1分)1、重大危险源应在（ C ）显著位置予以公示告知A. 施工方案B. 办公室C. 施工现场D. 施工围墙2、只有开挖深度超过（ C ）的基坑（槽）的土方开挖、支护、降水工程。
才属于建质〔2009〕87号文中所列“超过一定规模的危险性较大的分部分项工程”A. 3m（含3m）B. 4m（含4m）C. 5m（含5m）D. 4.5m（含4.5m）3、搭设高度（ B ）及以上的混凝土模板支撑工程；属于建质〔2009〕87号文中所列“超过一定规模的危险性较大的分部分项工程”A. 6mB. 8mC. 7mD.10m4、搭设跨度（ C ）及以上的混凝土模板支撑工程；属于建质〔2009〕87号文中所列“超过一定规模的危险性较大的分部分项工程”A. 12mB. 15mC. 18mD. 21m5、施工总荷载（ D ）及以上的混凝土模板支撑工程；属于建质〔2009〕87号文中所列“超过一定规模的危险性较大的分部分项工程”A. 10kN/m2B. 12kN/m2C. 8kN/m2D. 15kN/m26、集中线荷载( C )及以上的混凝土模板支撑工程。
属于建质〔2009〕87号文中所列“超过一定规模的危险性较大的分部分项工程”A. 10kN/mB. 15kN/mC. 20kN/mD. 25kN/m7、起重量( D )及以上的起重设备安装工程；属于建质〔2009〕87号文中所列“超过一定规模的危险性较大的分部分项工程”A. 150kNB. 200kNC. 250kND. 300kN8、开挖深度超过（ C ）的人工挖孔桩工程。
属于建质〔2009〕87号文中所列“超过一定规模的危险性较大的分部分项工程”A. 12mB. 14mC. 16mD. 18m9、搭设高度（ C ）及以上落地式钢管脚手架工程，属于建质〔2009〕87号文中所列“超过一定规模的危险性较大的分部分项工程”A. 30mB. 40mC. 50mD.60m10、架体高度（ B ）及以上悬挑式脚手架工程。
BD45T618-2009建筑施工模板及作业平台钢管支架构造安全技术规范
ICS 93.010 P09备案号：26743-2010DB45建筑施工模板及作业平台 钢管支架构造安全技术规范Safety and technical standard for the structure of crutches with steel tubes of construction template and working platform广西壮族自治区质量技术监督局 发布目次前言 (III)引言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语、定义及符号 (1)3.1术语和定义 (1)3.2符号 (3)4 支架材质、支架支承与细部构造 (3)4.1支架材质 (3)4.2支架支承 (3)4.3细部构造 (3)5 扣件式钢管支架的构造 (9)5.1一般规定 (9)5.2一般作业平台支架和一般模板支架 (10)5.3 H≤40m的高大作业平台支架和高大模板支架 (12)5.4 H＞40m的高大作业平台支架和高大模板支架 (14)6 其他形式钢管支架的构造及使用范围。
(15)6.1碗扣式钢管支架 (15)6.2门式钢管支架 (15)6.3插销式钢管支架 (16)7 安全管理程序 (16)7.1一般作业平台支架和一般模板支架的安全管理程序 (16)7.2高大作业平台支架和高大模板支架的安全管理程序 (16)附录 A （规范性附录）检查表与验收表 (18)A.1 一般作业平台支架安全要点检查表 (18)A.2 一般模板支架安全要点检查表 (20)A.3 一般模板支架、一般作业平台支架整架验收记录表 (21)A.4 高大作业平台支架安全要点检查表 (22)A.5 高大模板支架安全要点检查表 (23)A.6 高大模板支架、高大作业平台支架整架验收记录表 (23)前言本标准根据GB/T 1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》进行编写。
本标准由广西壮族自治区建设厅提出并归口管理，授权广西壮族自治区建设工程质量安全监督总站负责具体技术内容的解释。
建筑施工模板安全技术规范-JGJ162-2008
《建筑施工模板安全技术规范》（JGJ162-2008）1总则1.0.1为在工程建设模板工程施工中贯彻国家安全生产的方针和政策，做到安全生产、技术先进、经济合理、方便适用，制定本规范。
1.0.2本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3进行模板工程的设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施，应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件。
1.0.4建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行有关标准的规定。
2术语、符号2.1术语2.1.1面板surface slab直接接触新浇混凝土的承力板，包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4模板体系shuttering由面板、支架和连接件三部分系统组成的体系，可简称为“模板”。
2.1.5小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行标准所规定的拆模原则下，达到早期拆除部分模板的体系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ICS 93.010P09备案号：26743-2010DB45建筑施工模板及作业平台钢管支架构造安全技术规范Safety and technical standard for the structure of crutcheswith steel tubes of construction template and working platform广西壮族自治区质量技术监督局 发布广西科学技术出版社目次前言 (III)引言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语、定义及符号 (1)3.1术语和定义 (1)3.2符号 (3)4 支架材质、支架支承与细部构造 (3)4.1支架材质 (3)4.2支架支承 (3)4.3细部构造 (3)5 扣件式钢管支架的构造 (9)5.1一般规定 (9)5.2一般作业平台支架和一般模板支架 (10)5.3 H≤40m的高大作业平台支架和高大模板支架 (12)5.4 H＞40m的高大作业平台支架和高大模板支架 (14)6 其他形式钢管支架的构造及使用范围。

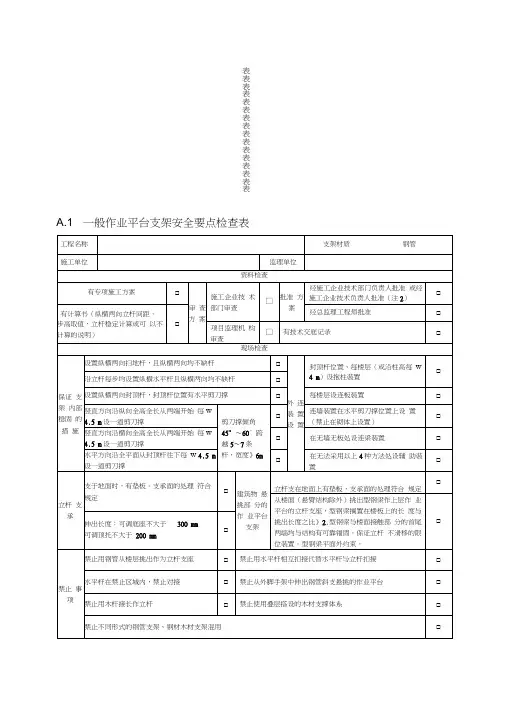

(15)6.1碗扣式钢管支架 (15)6.2门式钢管支架 (15)6.3插销式钢管支架 (16)7 安全管理程序 (16)7.1一般作业平台支架和一般模板支架的安全管理程序 (16)7.2高大作业平台支架和高大模板支架的安全管理程序 (16)附录 A （规范性附录）检查表与验收表 (18)A.1 一般作业平台支架安全要点检查表 (18)A.2 一般模板支架安全要点检查表 (19)A.3 一般模板支架、一般作业平台支架整架验收记录表 (20)A.4 高大作业平台支架安全要点检查表 (21)A.5 高大模板支架安全要点检查表 (22)A.6 高大模板支架、高大作业平台支架整架验收记录表 (23)前言本标准根据GB/T 1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》进行编写。
本标准的附录A为规范性附录。
本标准由广西壮族自治区建设厅提出并归口管理，授权广西壮族自治区建设工程质量安全监督总站负责具体技术内容的解释。
本标准起草单位：广西壮族自治区建设工程质量安全监督总站。
本标准参加起草单位：广西图正建筑工程咨询有限责任公司、广西城乡规划设计院、广西建筑科学研究设计院、广西工学院、广西建工集团第一建筑工程有限责任公司、广西建工集团第二建筑工程有限责任公司、广西建工集团第五建筑工程有限责任公司、广西建设监理有限责任公司、南宁市建筑管理处本标准主要起草人员：林伊宁、马冀、冯家才、周宇宁、魏祚兴、卢萃辉、冯锦华、肖玉明、吴晓广、顾胜、孙正坤、曾平凡、何玉岩、蒋丽娜、严静、黎旭标、杨东源。
本标准为首次发布。
引言近年来，我国建筑施工模板时有倒塌，造成人员伤亡。
针对这一实际情况，广西壮族自治区建设厅委托广西壮族自治区建设工程质量安全监督总站，会同有关单位制定本标准，以求杜绝施工模板倒塌事故，确保作业人员的人身安全。
通过对事故案例的分析发现，模板倒塌的技术原因主要是两点：计算错误或模板支架构造措施失当。
对计算问题，本标准解决的办法是，由标准起草小组设定一个数据范围进行计算，确定在此范围内的支架安全后，将结果写入标准，凡符合本标准规定条件的支架，仅需作荷载计算，无需再作复杂的稳定性计算。
这样做既可避免因施工人员计算错误导致发生事故，又可省去繁琐、重复的工作。
对支架构造措施问题，本标准解决的办法是，由标准起草小组对支架受力情况进行深入的理论分析，总结事故案例的教训和广西成功的经验，以理论结合实际的方式提出行之有效的支架构造措施并写入标准。
计算无误加上构造措施得当，只有在这两者兼备的前提下支架才是安全的，这应该成为支架设计、搭设、检查、验收所秉承的理念。
建筑施工模板及作业平台钢管支架构造安全技术规范1 范围本标准规定了建筑施工模板和作业平台钢管支架构造的术语和定义及符号、支架材质、支架支承与细部构造、扣件式钢管支架的构造、其他形式钢管支架的构造、安全管理程序。
本标准适用于新浇混凝土梁板、高架路桥等平面或斜面构件模板和施工作业平台的钢管支架构造。
本标准的内容以对扣件式钢管支架的规定为主。
第6章是对其他形式钢管支架的规定。
本标准仅规定钢管支架的构造，不涉及计算。
钢管支架的构造执行本标准，计算、构配件材质性能及其他应执行国家现行有关标准的规定。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50009－2001 （2006年版）建筑结构荷载规范JG13 门式钢管脚手架JGJ128 建筑施工门式钢管脚手架安全技术规范JGJ130－2001 （2002年版）建筑施工扣件式钢管脚手架安全技术规范JGJ162－2008 建筑施工模板安全技术规范JGJ166 建筑施工碗扣式钢管脚手架安全技术规范3 术语、定义及符号3.1 术语和定义下列术语和定义适用于本标准。
3.1.1 高大模板、高大作业平台符合以下条件之一者为高大模板或高大作业平台：——支撑体系高度达到或超过8m；——结构跨度达到或超过18m的模板；——按JGJ162－2008进行荷载组合之后的施工面荷载达到或超过15kN/m2；——按JGJ162－2008进行荷载组合之后的施工线荷载达到或超过20kN/m；——按JGJ162－2008进行荷载组合之后的施工单点集中荷载达到或超过7kN的作业平台。
3.1.2 一般模板、一般作业平台除高大模板、高大作业平台之外的模板、作业平台。
3.1.3 支架、钢管支架——支架：用于支承新浇混凝土的模板或支承作业平台的支撑体系；——钢管支架：由钢管、扣件、零配件搭设而成的支架。
3.1.4 侧移支架底部不动，上部其他部位在水平方向上所发生的位移。
支架顶部的水平位移称为架顶侧移。
3.1.5 几何不变架体在正常施工荷载作用下，内部任意两点之间无相对位移的支架架体。
3.1.6 立杆支架中的竖向杆件。
3.1.7 水平杆支架中在水平方向上连接立杆的水平杆件。
3.1.8 步高、步水平杆在竖向上的间距称为步高，每一间距称为一步。
3.1.9 立杆间距沿水平杆方向，相邻立杆之间的距离。
3.1.10 封顶杆支架中最顶层的水平杆。
3.1.11 扫地杆支架中最底层的水平杆。
3.1.12 剪刀撑支架中成对设置的交叉斜杆。
分为：——纵向竖直剪刀撑；——横向竖直剪刀撑；——水平剪刀撑。
3.1.13 剪刀撑体系设置在支架内部，由纵向竖直剪刀撑、横向竖直剪刀撑、水平剪刀撑共同构建的体系，是从支架内部防止支架发生侧移的装置。
3.1.14 斜撑除剪刀撑外，与立杆、水平杆均斜交的杆件。
3.1.15 扣件采用螺栓紧固的扣接连接件。
分为：——直角扣件；——旋转扣件；——对接扣件。
3.1.16 底座设于立杆底部的座垫。
分为：——固定底座；——可调底座。
3.1.17 垫板设于立杆下的支承板。
3.1.18 可调顶托旋入立杆顶端，可以调节高度的配件。
3.1.19 支顶对支承模板支架或作业平台支架的楼面或屋面作支撑，将荷载下传。
3.1.20 外连装置使支架与建筑物的结构构件连结，将支架中的水平内力传至建筑结构，是从外部防止支架发生侧移的装置。
分为：——抱柱装置；——连墙装置；——连板装置；——连梁装置；——辅助装置。
3.1.21 格构框架体系支架内沿支架纵横两向，由格构柱、格构梁组成的框架体系。
3.2 符号下列符号适用于本标准：H——支架的高度；H D——支架中的危险区域；h——步高；l a——沿支架纵向的立杆间距；l b——沿支架横向的立杆间距；S——竖直剪刀撑的间距。
4 支架材质、支架支承与细部构造4.1 支架材质当支架高度超过3.6m时，应使用钢管搭设。
禁止使用接长的木杆作立杆，禁止使用叠层搭设的木材支撑体系代替钢管支架。
注：叠层搭设的木材支撑体系，是指在底层木立杆顶上满铺木板之后，在木板上再设置支架的支撑体系。
4.2 支架支承4.2.1 支架的支承面为地面时，场地应平整，排水应畅通，地面不应发生沉陷。
地基承载力应按JGJ162－2008的要求进行验算。
a)验算后符合要求的，可以根据以下情况放置立杆：1)搭设一般作业平台支架的，应在地基上铺垫板后再放置立杆。
2)搭设高大作业平台支架、一般模板支架和高大模板支架的，应浇捣混凝土支承面并铺垫板后再放置立杆。
b)验算后不符合要求的，可以根据支架荷重和场地情况选择如下方法之一进行处理：1)进行地基处理后按本条a）项处理。
2)先按施工图完成地面混凝土工程，再搭设支架。
4.2.2 支架的支承面为楼面或屋面时，应符合如下规定：搭设一般模板支架或高大模板支架的，支承面下应加支顶，应根据实际荷重对该支承面进行荷载验算，以确定支架下传的荷载是否超出支承面的设计活荷尔蒙载，进而确定需要支顶的层数，但至少支顶1层。
搭设高大作业平台支架的，应根据实际荷重对该支承面进行荷载验算，以确定是否需要对支承面进行支顶和需支顶的层数。
注：支架下传的荷载可按JGJ 162－2008的式5.2.5－14计算（该式见本准备第5.1.7条注），楼面或屋面的设计活荷载按GB 50009－2001（2006年版）的表4.1.1给出的标准值乘以1.4的分项系数计算。
4.2.3 高大模板支架和高大作业平台支架的立杆下宜设置底座。
4.3 细部构造4.3.1 封顶杆、扫地杆封顶杆应贴近模板底，扫地杆位于支承面以上≤200mm处，如图1所示。
1—模板；2—封顶杆；3—扫地杆；4—立杆；5—水平杆；6—竖直剪刀撑；a—应贴近图1 封顶杆、扫地杆4.3.2 剪刀撑4.3.2.1 剪刀撑倾角为45°～60°（宜采用45°），跨越5～7条立杆，宽度≥6m，如图2所示：图2 剪刀撑4.3.2.2 纵向竖直剪刀撑，在竖直面上紧贴立杆沿支架纵向全高全长设置4.3.2.3 横向竖直剪刀撑，在竖直面上紧贴立杆沿支架横向全高全长设置4.3.2.4 水平剪刀撑，沿水平面紧贴水平杆全平面设置4.3.2.5 竖直剪刀撑应与每一条与其相交的立杆扣接（不直接与竖直剪刀撑斜杆接触的立杆除外）。
水平剪撑应与每一条与其相交的立杆扣接，不能与立杆扣接之处应与水平杆扣接。
4.3.3 扣件式钢管支架的杆件接长杆件接长分为搭接和对接：——搭接1：搭接长度不应小于700mm，用3个旋转扣件扣接，如图3A所示；——搭接2：搭接长度不小于900mm，用4个旋转扣件扣接，如图3B所示；——对接：对接的两杆杆轴在同一条直线上，用对接扣件扣接，如图3C所示。
