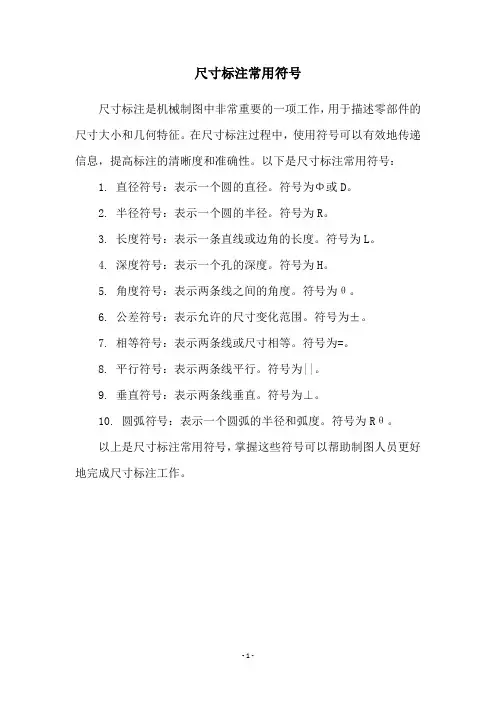

尺寸标注是机械制图中非常重要的一项工作,用于描述零部件的尺寸大小和几何特征。

在尺寸标注过程中,使用符号可以有效地传递信息,提高标注的清晰度和准确性。

以下是尺寸标注常用符号:
1. 直径符号:表示一个圆的直径。

符号为Φ或D。

2. 半径符号:表示一个圆的半径。

符号为R。

3. 长度符号:表示一条直线或边角的长度。

符号为L。

4. 深度符号:表示一个孔的深度。

符号为H。

5. 角度符号:表示两条线之间的角度。

符号为θ。

6. 公差符号:表示允许的尺寸变化范围。

符号为±。

7. 相等符号:表示两条线或尺寸相等。

符号为=。

8. 平行符号:表示两条线平行。

符号为||。

9. 垂直符号:表示两条线垂直。

符号为⊥。

10. 圆弧符号:表示一个圆弧的半径和弧度。

符号为Rθ。

以上是尺寸标注常用符号,掌握这些符号可以帮助制图人员更好地完成尺寸标注工作。

- 1 -。

机械制图标注常用符号大全

机械制图标注常用符号大全

机械制图标注常用符号序号符号名称 符号绘制标准 应用示例 1 GB/T 1182-2008基准符号。

涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。

2GB/T 4458.4-2003;标注正方形结构尺寸时在尺寸前面加注正方形符号。

高度h=3.5mm3 GB/T 4458.4-2003;标注弧长时在尺寸前面加注弧长符号。

高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平符号。

高度h=3.5mm5 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平深度符号。

高度h=3.5mm6 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;埋头孔符号。

高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。

高度h=3.5mm8 JB/T 5061-2006定位支撑符号。

高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。

高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。

高度h=5mm11 GB/T 4459.5-1999中心孔符号。

高度h=3.5mm;高度H1=5mm。

12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。

粗糙度符号的三角形部分为测量点符号。

可随图形进行缩放。

汇编人:质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。

机械制图形位公差及符号

机械制图形位公差及符号

机械制图形位公差及符号互换性与技术测量。

形状公差形状公差是指单⼀实际要素的形状所允许的变动全量。

形状公差⽤形状公差带表达。

形状公差带包括公差带形状、⽅向、位置和⼤⼩等四要素。

形状公差项⽬有:直线度、平⾯度、圆度、圆柱度、线轮廓度、⾯轮廓度等6项。

直线度(⼀)基本概念直线度是表⽰零件上的直线要素实际形状保持理想直线的状况。

也就是通常所说的平直程度。

直线度公差是实际线对理想直线所允许的最⼤变动量。

也就是在图样上所给定的,⽤以限制实际线加⼯误差所允许的变动范围。

(⼆)举例说明(1)在给定平⾯内的直线度要求图样a上对导轨表⾯给出了两项直线度公差要求:⼀项是将指⽰箭头指在主视图位置处;⼀项是将指⽰箭头指在左侧视图处。

图中要求表⽰,在导轨同⼀表⾯上,沿两个不同⽅向分别给出直线度公差。

即沿两个指⽰箭头⽅向,在各⾃对应视图的剖切⾯(即给定平⾯)与导轨表⾯的交线,应控制在给定的相应公差范围内。

导轨的实际表⾯,与长向剖切⾯的任⼀交线,都必须位于距离为公差值0.15mm的两平⾏直线之间,如图b所⽰;与短向剖切⾯的任⼀交线,都必须位于距离为公差值0.05mm的两平⾏直线之间,如图c所⽰。

(2)在给定⽅向上的直线度要求图样上只给出沿指⽰箭头所⽰⽅向上的直线度公差要求,⽽对其它⽅向则没有提出限制要求。

此为给定⼀个⽅向上的直线度公差要求。

它的公差带应是:距离为公差值t的两平⾏平⾯之间的区域,如图b所⽰。

图a所⽰要求表⽰:实际刃部棱线应位于距离为公差值0.006mm的两平⾏平⾯内。

如图a所⽰⾓形平尺,图中对同⼀棱边分别给出两项直线度公差:沿垂直度⽅向为0.008mm,沿⽔平⽅向为0.02mm。

图样上应采⽤两个不同⽅向的指⽰箭头来表⽰。

图中要求表⽰:被测实际棱线应控制在沿垂直⽅向,距离为公差值0.008mm;沿⽔平⽅向,距离为公差值0.02mm的两组相互垂直的平⾏平⾯所组成的四棱柱区域内,如图b所⽰。

(3)在任意⽅向上的直线度要求要控制在空间任⼀⽅向均可发⽣变动的直线要素,使其变动量均在同⼀范围内,只能⽤⼀圆柱⾯区域来限制。

形位公差的全部符号和机械制图的常用符号

形位公差的全部符号和机械制图的常用符号

求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥ 有四圆度○ 无倾斜度∠ 有⌒ 有或无同轴度◎ 有0.02⊥0.05 B/ / 0.05 B⊥0.1 A B// 0.03六圆跳动↗ 有一,1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二,1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三,2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例.3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四,1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例. 3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例.4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例. 5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五,5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(>)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。

机械制图形位公差及符号

机械制图形位公差及符号

互换性与技术测量。

形状公差形状公差是指单一实际要素的形状所允许的变动全量。

形状公差用形状公差带表达。

形状公差带包括公差带形状、方向、位置和大小等四要素。

形状公差项目有:直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。

直线度(一)基本概念直线度是表示零件上的直线要素实际形状保持理想直线的状况。

也就是通常所说的平直程度。

直线度公差是实际线对理想直线所允许的最大变动量。

也就是在图样上所给定的,用以限制实际线加工误差所允许的变动范围。

(二)举例说明(1)在给定平面内的直线度要求图样a上对导轨表面给出了两项直线度公差要求:一项是将指示箭头指在主视图位置处;一项是将指示箭头指在左侧视图处。

图中要求表示,在导轨同一表面上,沿两个不同方向分别给出直线度公差。

即沿两个指示箭头方向,在各自对应视图的剖切面(即给定平面)与导轨表面的交线,应控制在给定的相应公差范围内。

导轨的实际表面,与长向剖切面的任一交线,都必须位于距离为公差值0.15mm的两平行直线之间,如图b所示;与短向剖切面的任一交线,都必须位于距离为公差值0.05mm的两平行直线之间,如图c所示。

(2)在给定方向上的直线度要求图样上只给出沿指示箭头所示方向上的直线度公差要求,而对其它方向则没有提出限制要求。

此为给定一个方向上的直线度公差要求。

它的公差带应是:距离为公差值t的两平行平面之间的区域,如图b所示。

图a所示要求表示:实际刃部棱线应位于距离为公差值0.006mm的两平行平面内。

如图a所示角形平尺,图中对同一棱边分别给出两项直线度公差:沿垂直度方向为0.008mm,沿水平方向为0.02mm。

图样上应采用两个不同方向的指示箭头来表示。

图中要求表示:被测实际棱线应控制在沿垂直方向,距离为公差值0.008mm;沿水平方向,距离为公差值0.02mm的两组相互垂直的平行平面所组成的四棱柱区域内,如图b所示。

(3)在任意方向上的直线度要求要控制在空间任一方向均可发生变动的直线要素,使其变动量均在同一范围内,只能用一圆柱面区域来限制。

机械制图常用公差符号

机械制图常用公差符号
柱内。
同轴度公 定位公差 差或同心
度公差
对称度
圆跳动公 差
跳动公差
全跳动公 差
公差带的定义 栏 粗中 线使 或用 破的 折线 线
:形体 一点细线:
中心线 粗点线
:基准 二点细 线:补充的投 影面或截面 细的实线或破 折线:公差带 二点粗线:物 体在补充的投 影面或截面的 投影
在表示公差带的
用来控制理论上应该同轴的被测轴 数值前带有φ符
超过0.1mm。 指示线的箭头所表示的圆柱 面半径方向的振荡,是在围 绕基准轴直线A-B旋转一周 后,在圆柱表面上的任意点
上不能超过0.1mm。
的一项指标。它是针对平面发生不 隔t的2个平行平
平而提出的要求。
面之间的区域。
是限制实际圆对理想圆变动量的一
项指标。它是对具有圆柱面(包括 对象的平面内公
圆锥面、球面)的零件,在一正截 差带为相隔t的2
面(与轴线垂直的面)内的圆形轮 个同心圆之间的
廓要求。在圆度公差的标注中,箭
区域。
头方向应垂直于轴线或指向圆心。
度要求。
公差带是指在理 论上将中心放到 正确的轮廓线 上,以t作直径划
用来控制零件上被测要素(平面或
直线)相对于基准要素(平面或直
线)的方向偏离0°的要求,即要 公差带是平行于
求被测要素对基准等距。基准符号 基准平面,夹在
是用一粗短划线和带圆圈的字母标 相隔t的2个平行
注,字母方向始终是正位,基准是中 平面之间的区域
准和理论正确尺寸确定。
在垂直于基准轴 直线的任意测定 平面上,并与基 准轴直线一致
的,半径方向上 全跳动是被测实际要素绕基准轴线 公差带指的是轴
作无轴向移动的连续回转,同时指 线和基准轴直线

机械制图常用形位公差符 表示方法

机械制图常用形位公差符 表示方法

机械制图常用形位公差符号表示方法一、形位公差零件加工时,不仅会产生尺寸误差,还会产生形状和位置误差。

零件表面的实际形状对其理想形状所允许的变动量,称为形状误差。

零件表面的实际位置对其理想位置所允许的变动量,称为位置误差。

形状和位置公差简称形位公差。

二、形位公差符号标注符号直线度(-)——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度(○)——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。

圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。

垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。

倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

机械制图中常见的符号及意义

机械制图中常见的符号及意义
参考尺寸-尺寸通常不容忍使用,仅供参考。它不适用于生产或检验业务。(辅助尺寸标准)
基准特征-实际是用来建立一个基准组件特征.
尺寸源-表示维源于飞机由短和三维表面的限制适用于其他表面用
特征控制框-矩形盒包含几何特征符号,和形式,或位置公差。如果需要,参照基准和改性剂适用于功能或数据也包含在箱。
圆锥锥度-是用来表明锥度锥度。这个符号是始终显示垂直腿向左。
控制半径-创造了一个宽容的定义双圆弧(最大和最小半径),切向相邻表面。其中一个控制半径是指定的,部分轮廓公差带内的月牙形必定是一个公平的曲线没有单位或逆转。此外,半径在所有点上的部分轮廓不应小于规定的最低限额也不大于最大限度。
C
45°倒角
之间-表明一个外形公差适用于几个连续的功能,可以指定在外形公差的开始和结束。这些信件是参考使用符号(1994)或词之间的图纸发到早期版本的标准。
斜坡度-是用来表明坡平锥度。这个符号是始终显示垂直腿向左。
沉孔或锪平-是用来表示一个扩孔或空口平面。符号之前的尺寸的扩孔或空口平面,没有空间
埋头孔-是用来表示一个锪。符号之前的尺寸的锪没有空间。
深度-是用来表明,一方面适用于深度的特征。这个符号之前的深度值之间没有空间。
正方形-是用来表明,一个单一的尺寸适用于方形。符号之前的尺寸之间没有空间。
切平面-切面显示。该标志被放置在特征控制框后表示宽容。
自由状态的变化-是一个用来描述失真部分去除后的部队在加工过程中的应用
直径-圆形特征时使用的显示领域的绘图或表明,宽容是针锋相对的当用在特征控制框架
基本尺寸-用来描述的确切尺寸,轮廓,方向或位置的一个特征。一个基本的层面总是与特征控制框架或基准目标。(理论上精确尺寸标准)
同心度-描述在其中一个条件的2个或更多的功能,在任何组合,有一个共同的旋转轴。

机械制图全部符号及表示含义

机械制图全部符号及表示含义

机械制图全部符号及表示含义:你可以安装一个中文版的AUTO CAD不就好了吗?不过你需要我还是把英文的给你好了,当作翻译自己看吧。

这个软件还是很好用的。

2D Solid 二维实体2D 实面2D Wireframe 二维线框3D Array 三维阵列3D 阵列3D Dynamic View 三维动态观察3D 动态检视3d objects 三维物体3D 物件3D Orbit 三维轨道3D 动态3D Orbit 三维动态观察3D 动态3D Studio 3D Studio 3D Studio3D Viewpoint 三维视点3D 检视点3dpoly 三维多段线3D 聚合线3dsin 3DS 输入3D 实体汇入3DSolid 三维实体3D 实体3dsout 3DS 输出3D 实体汇出abort 放弃中断abort 中断中断absolute coordinates 绝对坐标绝对座标abut 邻接相邻accelerator key 加速键快速键access 获取存取acisin ACIS 输入ACIS 汇入acisout ACIS 输出ACIS 汇出action 操作动作active 活动(的)作用中adaptive sampling 自适应采样最适取样add 添加加入Add a Printer 添加打印机新增印表机Add mode 添加模式Add Plot Style Table 添加打印样式表Add Plot Style Table 添加打印样式表Add Plotter 添加打印机Add Plotter 添加打印机Add to Favorites 添加到收藏夹加入我的最爱ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面)adjacent 相邻相邻Adjust 调整调整Adjust Area fill 调整区域填充调整区域填满AdLM (Autodesk License Manager) AdLM(Autodesk 许可管理器)Administration dialog box 管理对话框管理对话方块Advanced Setup Wizard 高级设置向导进阶安装精灵Aerial View 鸟瞰视图鸟瞰视景affine calibration 仿射校准关系校正alert 警告警示alias 别名别名aliasing 走样锯齿化align 对齐对齐aligned dimension 对齐标注对齐式标注alignment 对齐(方式) 对齐allocate 分配配置Altitude 标高高度ambient color 环境色环境颜色ambient light 环境光环境光源angular dimension 角度标注角度标注angular unit 角度单位角度单位annotation 注释注解anonymous block 无名块匿名图块anti-aliasing 反走样消除锯齿aperture 靶框锁点框apparent intersections 外观交点外观交点append 附加附加Application key 授权申请号应用程式码appload 加载应用程序载入应用程式Apply 应用/申请套用approximation points 近似点近似点arc 圆弧弧Architectual Ticks 建筑标记建筑斜线area 区域,面积区域,面积Argument 参数引数Arrange icons 排列图标排列图示array 阵列阵列arrowhead 箭头箭头ASCII ASCII (美国标准信息交换码)ASCII aseadmin ASE 管理ASE 管理aseexport ASE 输出ASE 汇出aselinks ASE 链接ASE 连结aserows ASE 行ASE 列aseselect ASE 选择ASE 选取asesqled SQL 编辑ASE SQL 编辑器Aspect 纵横向间距纵横向间距aspect ratio 宽高比纵横比assign 指定指定Assist 助理辅助associative dimension 关联标注关联式标注associative hatches 关联填充关联式剖面线attach v.附着贴附attdef 属性定义属性定义attdisp 属性显示属性显示attedit 属性编辑属性编辑attenuation 衰减衰减attenuation of light 灯光衰减光源衰减attext 属性提取属性萃取attredef 属性重定义属性重新定义attribute definition 属性定义属性定义Attribute Display 属性显示属性显示attribute extraction file 属性提取文件属性萃取档attribute extraction template file 属性提取样板文件属性萃取样板档attribute prompt 属性提示属性提示attribute tag 属性标签属性标签attribute value 属性值属性值audit 核查检核authorization code 授权码授权码AutoCAD library search path AutoCAD 库搜索路径AutoCAD 资源库搜寻路径autocommit 自动提交自动确定AutoTrack 自动追踪自动追踪axis tripod 三轴架三向轴azimuth 方位角方位Back Clipping On 后向剪裁打开back view 后视图后视景background color 背景色背景颜色backup 备份备份Backward 反向左右反向bad 不正确的不正确base 基点基准,底端,底部base dimension 基准标注基线式标注base grips 基夹点基准掣点base point 基点基准点baseline 基线基准线基线式baseline dimension 基线标注基线式标注Basic color 基本色基本颜色batch plotting 批处理打印批次出图beam angles of spotlights 聚光灯光束角度点光源光线角度Beep on Error 出错报警错误时发出哔声bevel 倒角斜切bevel 倒角斜切beveling objects 斜角对象斜切物件Bezier curve Bezier 曲线Bezier 曲线Big Font 大字体大字体bind 绑定并入bitmap 位图点阵图blend 合成混成blipmode 点标记模式点记模式block 块图块block definition 块定义图块定义block reference 块参照图块参考block table 块表图块表格bmpout BMP 输出BMP 汇出body 体主体Boolean operation 布尔运算布林运算borders 边框图框bottom view 仰视图下视景boundary 边界边界boundary sets 边界集边界集bounding 边(框)边界框break (v.) 打断切断Bring Above Object 置于对象之上置于物件上方Bring to Top 顶置置于最上方brower 浏览器浏览器built-in 内置的内建bulge 凸度凸度bump map 凹凸贴图凸纹贴图button menu 按钮菜单按钮功能表BYBLOCK 随块BYBLOCKBYLAYER 随层BYLAYERbyte 字节位元组cabling 电缆布线配线cal 计算器校正calibrate 校准校正call 调用呼叫callback 回调(for LISP) 回覆callback 回叫回覆camera 相机照相机camera angle 相机角度相机角度Cancel 取消取消cap 封口封口cascade 层叠(的)重叠排列case (大小)写大小写cast 投射投射catalog 目录目录cell 单元储存格Center 圆心中心center mark 圆心标记中心点标记centerline 中心线中心线centroid 形心,质心矩心chamfer 倒角倒角change 修改变更character 字符字元Check 检查检查Check Box 复选框勾选框Check Spelling 拼写检查拼字检查child dimension style 下级标注样式子标注型式chord 弦翼弦chprop 修改特性变更性质circle 圆圆circular external reference 循环外部参照循环外部参考Circumference 圆周圆周class 类等级, 类别clause 子句子句Clean 清除清理Clean 清除清理clear 清除清除client 客户机用户端clip 剪裁截取Clipboard 剪贴板剪贴簿clipping boundaries 剪裁边界截取边界clipping planes 剪裁平面截取平面Close 闭合关闭(用于档案),闭合(用于边界,线,面域) cluster 组丛集code pages 代码页字码页color 颜色著色color depth 颜色深度颜色深度color map 色表颜色对映Color Wheel 颜色轮盘色轮color-dependent 颜色相关Color-Dependent Plot Style Table 颜色相关打印样式表dangle 不固定的悬挂Dark Color 暗色暗色dash 虚线虚线data integrity 数据完整性资料完整性database 数据库资料库datum 基准基准面datum axis 基准轴基准轴datum dimension 基准标注基准标注datum identifier 基准标识基准识别字datum reference frames 基准参考框架基准参考框datum reference letters 基准参考字母基准参考文字dbConnect 数据库连接资料库连结dbConnect Manager 数据库连接管理器dblist 数据库列表资料库列示DBMS drivers DBMS 驱动资料库管理系统(DBMS) ddattdef 属性定义对话框动态属性定义ddatte 属性编辑对话框动态属性编辑ddattext 属性提取对话框动态属性萃取ddcolor 颜色对话框动态颜色设定ddedit 文字编辑对话框编辑文字与属性定义ddgrips 夹点对话框动态掣点设定ddim 标注设置对话框标注设定ddinsert 插入对话框图块插入ddmodify 图元编辑对话框动态修改ddptype 点类型对话框点型式ddrename 重命名对话框动态更名ddrmodes 绘图模式对话框绘图设定ddselect 对象选择对话框动态选取设定dducs UCS 对话框动态UCS 设定dducsp UCS 方向对话框动态UCS 预设ddunits 单位对话框动态单位设定ddview 视图对话框动态视景ddvpoint 视点对话框动态检视点deactivate 释放停用dealer 经销商经销商decal effect 修剪效果除去杂质效果decimal dimensions 十进制标注十进位标注decurve 非曲线化直线化default 缺省预设值,预设default drawing 缺省图形预设图面default drawing 缺省图形预设图面definition point 定义点定义点Degenerate 退化退化delay 延迟延迟delete 删除删除DELta 增量差值demand loading 按需加载应要求载入dependent symbols 依赖符号deployment 展开布署Depth Map 深度贴图深度贴图derive 导出导出description 说明描述Design Center 设计中心设计中心detach 拆离分离Detection 检测侦测deviation 极限偏差偏差deviation tolerances 极限公差偏差公差device 设备设备device 设备设备Device and Default Selection 设备和默认General 基本一般generate 生成产生geometric characteristic symbols 几何特性几何特性符号Geometric Tolerance 形位公差几何公差geometry 几何图形几何图形global 全局(的)整体Gouraud renderings Gouraud Gouraud 着色Gouraud 彩现Gradient 百分度渐层Grads 百分度分度graphic area 图形区图形区graphics cursor 图形光标图形游标graphics screen 图形屏图形萤幕graphics window 图形窗口图形视窗graphscr 图形屏图形萤幕gray 灰度灰阶grid 网格格点grid 网格,栅格格点grid mode 栅格模式格点模式grip 夹点掣点group 编组群组group code 组码群组码Haltftoning 半色调半色调handle 句柄处理码(用于性质对话方块)handshaking 握手信号交握Hardcopy 硬拷贝硬体复制,硬本hardware linetype 硬件线型硬体线型hardware lock 保密锁硬体锁hardware requirement 硬件需求硬体需求hatch 图案填充剖面线hatch areas 填充区域剖面区域hatch boundaries 填充边界剖面边界hatch pattern 填充图案剖面线样式hatch styles 填充样式剖面样式hatchedit 填充编辑剖面线编辑Heads-up Design 轻松设计抬头设计Height 高度高度help 帮助说明Hidden Line 隐藏线隐藏线hidden-line image 消隐图像隐藏线影像hide 隐藏(adj.) 隐藏hide 消隐(v.) 隐藏hideplot 消隐出图隐藏出图highlight 突出显示亮显highlight 亮光(for the color of 3D object) 亮显HIGHLIGHT 亮显亮显home page 主页首页home position 起始位置归位点hook line 钩线钩线hotspot 聚光角聚光点Hyperlink 超级链接超连结Icon 图标图示Identifier 标识符识别字IGES (International Graphics Exchange Specification) 初始图形交换标准基本图形交换规格Ignore 忽略忽略image 图像影像implement 实现实施import 输入汇入Imprint 压印盖印Imprint 压印盖印included angle 包含角夹角infinite lines 无限长线无限长直线information 信息资讯Inherit Properties 继承特性继承性质initial environment 初始环境初始环境Initialize 初始化起始设定in-place 在位现地inquiry 查询查询inscribed polygons 内接正多边形内接多边形insert 插入插入Insertion 插入点插入点insertobj 插入对象插入物件instance 引用实例Instruction 指示指示integer 整数整数IntelliMouse 智能鼠标智慧型滑鼠IntelliMouse 智能鼠标智慧型滑鼠Intensity 强度强度interactive 交互的互动式Interchange 互换交替interface 介面介面interfere 干涉干涉Interference 干涉干涉Interference 干涉干涉interlace 隔行交错internal 内部的内部Internet Utilities Internet应用程序网际网路公用程式interpolation points 插值点内插点intersect 交集交集interval 间距/间隔间隔时间Invalid 无效(的)无效inverse linear attenuation of light 线性衰减光线的线性反比衰减inverse square attenuation of light 平方衰减光线的平方反比衰减Invisible 不可见不可见invoke 调用呼叫island 孤岛孤立物件Island detection 孤岛检测侦测孤立物件ISO (International Standards Organization) ISO(国际标准化组织) ISO Isolation levels 隔离级别隔离层次isoline 素线等角线isometric 等轴测等角isometric snap style 等轴测捕捉样式等角锁点型式isometric view 等轴测视图等角视景isoplane 等轴测平面等角平面ISOPLANE 等轴测平面等角平面Italic 斜体斜体iterator 枚举器重述子join 合并结合joint 连接接合线Justification 对正对正方式justify 对正对正key 主键主键key n.名称主键knot vector 节点矢量要点向量label 标签标签landscape 横向横式Landscape 配景,风景,if used for "landscape object" etc. 横式Landscape Edit 编辑配景Landscape Library 配景库景物图库lateral tolerance symbol 尺寸公差符号侧向公差符号layer index 图层索引图层索引Layout 布局配置Layout from Template 来自样板的布局Layout from Template 来自样板的布局Layout Wizard 布局向导leader 引线引线Leading 前导前导Learning Assistance 学习助手学习助理Left View 左视图左视景legacy 传统旧式length 长度长度lengthen 拉长调整长度Lens Length 镜头长度镜头长度License Agreement 许可协议授权合约license key 许可证号授权码License Manager 许可管理器授权管理员License Server 许可服务器授权伺服器licenses 授权授权light 光源光源light color 浅色(for RAMT-wood ) 亮色Light Color 暖色亮色lighting 照明效果照明Lightness 亮度亮度limits 图形界限范围,图面范围line 行线line 直线线line font 线型线字体line object 线性对象线物件line segment 线段线段line width 线宽线宽Linear Dimension 线性标注线性标注linetype 线型线型Lineweight 线宽线宽link 链接连结list 表串列list 列表串列list box 列表框列示框List Files 文件列表load 加载载入locale 局部本地location 网址(for Internet) 位置location 位置(for file and directory) 位置locked 锁定锁护locked layer 锁定图层锁护图层logfileoff 关闭日志文件关闭记录档logfileon 打开日志文件开启记录档logical 逻辑逻辑的long file name 长文件名长档名loop 环回路ltscale 线型比例线型比例LTSCALE 线型比例线型比例Ltype 线型线型lump 块小块magnet 磁吸磁铁magnification (缩放)比例倍率magnifying glass 放大镜放大境main window 主窗口主视窗major axis 长轴长轴Make 新建制作Make 建立制作malformed 有缺陷畸形的Manipulate 操作管理Manipulate 操作管理Manufacture 制造商制造商mapper 贴图贴图mapping 贴图贴图,对映marble 大理石大理石mark 标记标记massprop 质量特性质量性质match 匹配相符material condition 包容条件材质条件material condition symbols 包容条件符号材质条件符号Materials 材质对话框材质Materials Library 材质库材质库matlib 材质库材质库measure 测量测量measure 等距等分(菜单内容)测量Measurement 测量单位测量结果MEASUREMENT 在图形中设置测量值测量结果member 成员成员memory 内存记忆体menu 菜单功能表menu bar 菜单栏功能表列menuload 加载菜单自订功能表Merge 合并合并message 信息讯息metafile 图元文件中继档Method 方法方法(用于物件导向程式观念) Middle 中央点中央Middle Center 正中点正中Midpoint 中点中点minsert 多重插入插入图块阵列mirror 镜像镜射mirror line 镜像射线镜射线mirror3d 三维镜像3 D 镜射Miscellaneous File Names 其他文件名其它档名Miter 斜接斜接mledit 多线编辑复线编辑mline 多线复线mlstyle 多线样式复线型式mode 模式模式model 型号模型model 型号模型model (v)建模,(n)模型模型model space 模型空间模型空间Modification 修改修改monitor resolution 显示器分辨率萤幕解析度monochrome 单色(的)单色mouse 鼠标滑鼠move 移动移动mslide 制作幻灯制作幻灯片mspace 模型空间模型空间mtext 多行文字多行文字Multiline 多线比例复线multiline scale 多线比例复线比例Multiline Style 多线样式复线型式mview 生成视口多重视埠mvsetup 设置图纸规格多重视埠设定named object 命名对象具名物件named plot style table 命名的打印样式表具名的出图型式表Named UCS 命名UCS 具名UCSnamed view 命名视图具名的视景NE Isometric 东北等轴测东北等角NE Isometric 东北等轴测东北等角Nearest 最近点最近点nested 嵌套巢状式nested blocks 嵌套块巢状式图块new 新建开新档案new 新的开新档案New Layout 新建布局New Layout 新建布局NURB surfaces NURBS(非一致有理 B 样条曲线)NURBS 曲面NW Isometric 西北等轴测西北等角NW Isometric 西北等轴测西北等角object 对象物件Object Properties 对象特性物件性质Object Properties Manager 对象特性管理器物件性质管理员Object Snap 对象捕捉物件锁点object snap override 对象捕捉覆盖物件锁点取代Object Snap Setting 对象捕捉设置objects 对象物件Oblique 斜尺寸界线倾斜obsolete 废弃旧式ODBC database ODBC数据库ODBC 资料库offset 偏移偏移OLE OLE(对象链接和嵌入)物件连接与嵌入(OLE)olelinks OLE链接OLE 连结online help 联机帮助线上说明online manuals 联机手册线上手册oops 恢复取消删除opacity map 不透明贴图不透明贴图open 打开开启(大部分用于档案)open 打开(的) 开启(大部分用于档案)OPM(Object Property Manager) 对象特性管理器Optimization 优化最佳化option 选项选项Orbit 轨道动态, 动态检视Ordinate 坐标标注座标式orientation 方向方位origin 原点(对于坐标系)原点origin 原始位置(used for external Datebase) 原点origin 起点(对于尺寸界线和标注)原点ortho 正交正交Ortho mode 正交模式正交模式orthogonal 正交正交的orthographic 正交正投影osnap 对象捕捉物件锁点outside 外部的外侧(用于文字位置)overall dimension scale 全局比例整体标注比例overflow 溢出高溢(相对于underflow),溢位overlay 覆盖覆叠overline 上划线顶线override 忽略- For common sentences 取代override 替代- For dimension 取代overwrite 覆盖取代Palette 控制板选盘Palette 调色板选盘pan 平移平移pane 窗格窗格paper space 图纸空间图纸空间parameter 参数参数parent dimension style 上级标注样式父系标注型式parse 分析分析Partial 部分局部Partial Load 部分加载局部载入Partial Load 部分加载局部载入password 口令密码Paste Special 选择性粘贴选择性贴上pasteclip 粘贴贴上截取pastespec 选择性粘贴选择性贴上path 路径路径pattern 方式for "file search pattern" 样式pattern 图案for hatch pattern, line pattern, etc. 样式pedit 多段线编辑聚合线编辑pen plotters 笔式绘图仪笔式绘图机pen speed 笔速笔速pen width 笔宽笔宽Perfomance 性能效能perimeter 周长周长personalization 个人化个人化pface 复合面聚合面Phong shading Phong 着色描影Photo Raytrace renderer 照片级光线跟踪渲染光线追踪相片彩现Photo Real renderer 照片级真实感渲染真实相片彩现photo realistic rendering 照片级真实感渲染相片质感彩现pick button 拾取键点选钮pickbox 拾取框点选框PICKFIRST 选择优先先点选picture 图片图片pixel 像素像素placeholder 占位符定位器plan 平面图平面plan view 平面视图平面视景planar projection 平面投影平面投影pline 多段线聚合线plot 打印出图Plot Configuration 打印配置出图规划plot files 打印文件出图档plot rotation 打印旋转出图旋转plot spooling 打印假脱机出图伫列Plot Style Manager 打印样式管理器plot style table 打印样式表出图型式表plotter 绘图仪绘图机plotter linetype 绘图仪线型绘图机线型Plotter Manager 打印机管理器Point Filters 点过滤点过滤器point marker 点标记点标记Point Sample 点采样取样点Point Style 点样式点型式pointer 指针指标pointing device 定点设备指向设备polar array 环形阵列环形阵列polar coordinate 极坐标极座标polar tracking 极轴追踪极座标追踪polar tracking 极轴追踪极座标追踪polyface meshes 多面网格聚合面网面polygon 正多边形多边形polygon 多边形多边形polygon meshes 多边形网格多边形网面polygon window 多边形窗口多边形视窗polygonal clipping boundaries 多边形剪切边界多边形截取边界polyline 多段线聚合线polyline clipping boundaries 多段线裁剪边界聚合线截取边界polyline segments 多段线线段聚合线线段polymesh 多边形网格聚合网面popup 弹出弹出Popup List 弹出列表弹出列示port 端口埠Portrait 肖像直式Portrait 纵向,if used for paper layout 直式positional tolerances 位置公差位置公差precision 精度精确度predefine 预定义事先定义的preferences 系统配置环境设定Preferences dialog box 系统配置对话框「环境设定」对话方块preview 打印预览预览primitive 原型基本原件Priority 优先级优先权priviledge 特权专用权Procedural material 过程化材质程序材质process 处理程序Profile 配置/剖面(图) 轮廓program (v.) 编程程式Projected tolerance zone 投影公差带投影公差区Projected tolerances 投影公差投影公差prompt 提示提示Properties 特性内容Property painter 特性刷性质复制器Protocal 协议通讯协定prototype 原型原型proxy 代理代理proxy fonts 代理字体代理字型pull down menu 下拉菜单下拉功能表purge 清理清除pyramid 棱锥面三角锥体QDIM 快速标注快速标注qsave 快存快速存档qtext 快速文字快速文字Quadratic 二次二次quality 质量品质Quick Tour 快速指南快速导览radian 弧度弪度Radio Button 单选钮圆钮radius 半径 ?。

机械制图形位公差

机械制图形位公差

直线度(-)——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度(○)——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。

圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。

垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。

倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度(◎)——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线,一般用来控制理论上要求共面的被测要素(中心平面、中心线或轴线)与基准要素(中心平面、中心线或轴线)的不重合程度。

位置度——符号是带互相垂直的两直线的圆,用来控制被测实际要素相对于其理想位置的变动量,其理想位置由基准和理论正确尺寸确定。

机械制图符号大全

机械制图符号大全
A
公差带是两对互相垂直的距离分别 为 t1 和 t2 且平行于基准线的两平行平面 之间的区域
t2
被测轴线必须位于距离分别为公差 值 0.2 和 0.1,在给定的互相垂直方向上 且平行于基准轴线的两组平行平面之间
如在公差值前加注 ø,公差带是直 径为公差值 t 且平行于基准线的圆柱面 内的区域
线对面平行公差 公差带是距离为公差值 t 且平行于基
0.1 A
A
75˚
0.08 A
40˚
A
圆跳动公差是被测要素某一固定参 考点围绕基准轴线旋转一周时(零件和 测量仪器间无轴向位移)允许的最大变 动量 t,圆跳动公差适用于每一个不同的 测量位置
注:圆跳动可能包括圆度、同轴 度、垂直度或平面度误差,这些误差的 总值不能超过给定的圆跳动公差
径向圆跳动公差 公差带是在垂直于基准轴线的任一测
被测表面的素线必须位于平行于图样 所示投影面而且距离为公差值 0.1 的两平 行直线内
0.1
在给定方向上公差带是距离为公 差值 t 的两平行平面之间的区域
准面的两平行平面之间的区域
A
被测轴线必须位于距离为公差值
0.01 且平行于基准表面 B (基准平面)
的两平行平面之间
0.01 B
B
被测表面必须位于距离为公差值 0.01 且平行于基准线 C (基准轴线)的 两平行平面之间
0.01 C
C
被测表面必须位于距离为公差值 0.01 且平行于基准表面 D (基准平面) 的两平行平面之间
转一周时,在给定角度为 60˚ 的任一测 量圆锥面上跳动量均不得大于 0.1
0.1 A 60˚
A
c w 径向全跳动公差 公带差是半径为公差值 t 且与基准同 轴的两圆柱面之间的区域

机械制图标注常用符号大全

机械制图标注常用符号大全

机械制图标注常用符号机械制图尺寸标注常用标准符号汇编人:质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求;但应用场合不尽相同;粗虚线专门用于指示该表面有表面处理要求;表面处理包括镀涂覆、化学处理和冷作硬化处理;(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围如上图b.限定不镀涂范围如下左图c.限定形位公差的被测要素和基准要素的范围如下右图二、视图GB/T 17451-1998 GB/T1.按第一角法配置的六个基本视图2.局部视图1按基本视图的配置形式配置2按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452~17453-1998 GB/T图形不对称时,移出断面不得画在中断处四、简化画法GB/T1.管子1可仅在端部画出部分形状,其余用细点画线画出其中心线2可用与管子中心线重合的单根粗实线表示;2.五、螺纹及螺纹紧固件表示法GB/T GB/T 197-2003无论是外螺纹或内螺纹,在剖视或剖面图中的剖面线都应画到粗实线;根据GB/T 197-2003的规定,将普通螺纹的标记方法介绍如下:六、弹簧表示法GB/T七、尺寸注法GB/T GB/T 19096-20031.在光滑过渡处标注尺寸时,应用细实线将轮廓线延长,从它们的交点处引出尺寸界线;如下图2.标注角度的尺寸界线应沿径向引出图5,标注弦长的尺寸界线应平行于该弦的垂直平分线图6,标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线图7,但当弧度较大时,可沿径向引出图8;3.当对称机件的图形只画出一半或略大于一半时,尺寸线应略超过对称中心线或断裂处的边界,此时仅在尺寸线的一端画出箭头;尺寸数字:标注尺寸的符号及缩写词如上图标注尺寸的符号及缩写词如下表八、尺寸的简化注法GB/T九、极限与配合的标注方法GB/T十、形状和位置公差的图样表示法GB/T 1182-19961.形位公差分类及特征项目符号形位公差带的定义见GB/T 1182-1996形位公差标注符号的比例和尺寸见GB/T 1182-1996十一、形位公差的未注公差GB/T 1184-1996 1.定义见GB/T 1184-1996十二、表面粗糙度标注GB/T 131-2006目录一、图线二、视图三、剖视图及剖面区域的表示法四、简化画法五、螺纹及螺纹紧固件表示法其端点应画一个黑点六、弹簧表示法七、尺寸注法八、尺寸的简化注法九、极限与配合的标注方法十、形状和位置公差的图样表示法十一、形位公差的未注公差十二、字号见图纸十二、表面粗糙度标注相应国标可在PDM中看到我的文件/共享区/机械制图国家标准特别说明:4-6×4×6√。

机械制图形位公差及符号

机械制图形位公差及符号

互换性与技术测量。

形状公差形状公差是指单一实际要素的形状所允许的变动全量。

形状公差用形状公差带表达。

形状公差带包括公差带形状、方向、位置和大小等四要素。

形状公差项目有:直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。

直线度(一)基本概念直线度是表示零件上的直线要素实际形状保持理想直线的状况。

也就是通常所说的平直程度。

直线度公差是实际线对理想直线所允许的最大变动量。

也就是在图样上所给定的,用以限制实际线加工误差所允许的变动范围。

(二)举例说明(1)在给定平面内的直线度要求图样a上对导轨表面给出了两项直线度公差要求:一项是将指示箭头指在主视图位置处;一项是将指示箭头指在左侧视图处。

图中要求表示,在导轨同一表面上,沿两个不同方向分别给出直线度公差。

即沿两个指示箭头方向,在各自对应视图的剖切面(即给定平面)与导轨表面的交线,应控制在给定的相应公差范围内。

导轨的实际表面,与长向剖切面的任一交线,都必须位于距离为公差值0.15mm的两平行直线之间,如图b所示;与短向剖切面的任一交线,都必须位于距离为公差值0.05mm的两平行直线之间,如图c所示。

(2)在给定方向上的直线度要求图样上只给出沿指示箭头所示方向上的直线度公差要求,而对其它方向则没有提出限制要求。

此为给定一个方向上的直线度公差要求。

它的公差带应是:距离为公差值t的两平行平面之间的区域,如图b所示。

图a所示要求表示:实际刃部棱线应位于距离为公差值0.006mm的两平行平面内。

如图a所示角形平尺,图中对同一棱边分别给出两项直线度公差:沿垂直度方向为0.008mm,沿水平方向为0.02mm。

图样上应采用两个不同方向的指示箭头来表示。

图中要求表示:被测实际棱线应控制在沿垂直方向,距离为公差值0.008mm;沿水平方向,距离为公差值0.02mm的两组相互垂直的平行平面所组成的四棱柱区域内,如图b所示。

(3)在任意方向上的直线度要求要控制在空间任一方向均可发生变动的直线要素,使其变动量均在同一范围内,只能用一圆柱面区域来限制。

机械制图公差符号

机械制图公差符号

标注符号直线度(-)——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度(○)——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。

圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。

垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。

倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度(◎)——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线,一般用来控制理论上要求共面的被测要素(中心平面、中心线或轴线)与基准要素(中心平面、中心线或轴线)的不重合程度。

位置度——符号是带互相垂直的两直线的圆,用来控制被测实际要素相对于其理想位置的变动量,其理想位置由基准和理论正确尺寸确定。

机械制图中公差符号和表示的意思

机械制图中公差符号和表示的意思

机械制图的符号及代表意义要素——构成零件几何特征的点、线、面。

要素可从不同的角度分类:(1)按存在的状态可分为理想要素和实际要素理想要素——具有几何意义的要素,设计者在图样上给出的均为理想要素,它没有形位误差。

实际要素——零件上实际存在的要素,测量时由测得的要素来代替,由于测量误差的存在,实际要素并非要素的真实状况。

(2)按在形位公差中所处的地位可分为被测要素和基准要素。

被测要素——在图样上给出了形状或(和)位置公差的要素。

基准要素——用来确定被测要素方向或(和)位置的要素。

被测要素按其功能关系又可分为单一要素和关联要素。

单一要素——仅给出形状公差要求的要素。

关联要素——对其它要素有功能关系的要素。

(3)按要素的几何特征可分为轮廓要素(如圆柱面、圆锥面、平面、素线、曲线、曲面等)和中心要素(如轴线、球心、圆心、两平行平面的中心平面等)。

形状公差——单一实际要素的形状所允许的变动全量。

形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度。

直线度(-)——是限制实际直线对理想直线变动量的一项指标。

它是针对直线发生不直而提出的要求。

平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度(○)——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。

圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

形位公差的全部符号和机械制图的常用符号

形位公差的全部符号和机械制图的常用符号

求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥有四圆度○ 无倾斜度∠有⌒有或无同轴度◎有六圆跳动↗有一,1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二,1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三,2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例.3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四,1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例.3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例. 4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例.5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五,5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(>)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

符号直线度公
差限制实际直线对理想直线直与不直的一项
指标
在表示公差带的数值前,如果有φ
符号,则该公差带为直径t 的圆柱
中之区域。

平面度公

是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要
求。

公差带是夹在间隔t 的2个平行平
面之间的区域。

圆度公差是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。

在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心。

对象的平面内公差带为相隔t 的2
个同心圆之间的区域。

圆柱度公差限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形
状误差的综合指标。

公差带为相隔t 的2个同轴圆柱面
之间的区域。

线的轮廓度公差
限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

公差带是指在理论上将中心放到正确的轮廓线上,以t 作直径划圆时,两条包围线之间相夹的区域。

公差的种类
公差带的定义
面的轮廓度公差形状公差
(通常其框格有两个,分别注明形状
公差的符号和数值)
是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

公差带是指在理论上将中心放到正确的轮廓线上,以t 作直径划球时,两条包围线之间相夹的区域。

平行度公

用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。

基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线
对齐.
公差带是平行于基准平面,夹在
相隔t 的2个平行平面之间的区域。

垂直度公

用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基
准成90°。

在表示公差带的数值前带有φ符号
时,则该公差带则为垂直于基准平面的直径t 的圆柱内的区域。

倾斜度公

用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,
即要求被测要素对基准成一定角度
(除90°外)。

公差带是相对基准平面倾斜一定角度,夹在相隔t 的2个平面之间
的区域。

对称度
一般用来控制理论上要求共面的被测要素(中心平面、中心线或轴线)与基准要素(中心平面、中心线或轴线)的不重合程
度。

公差带是与已知中心平面呈对称配置,彼此相距t 的2个平面之间
的区域。

同轴度公
差或同心
度公差
定位公差位置度公

用来控制被测实际要素相对于其理想位置
的变动量,其理想位置由基准和理论正确
尺寸确定。

定向公差在表示公差带的数值前带有φ符号
时,则该公差带是以基准轴为轴
线的直径t 的圆柱内的区域。

用来控制理论上应该同轴的被测轴线与基
准轴线的不同轴程度。

公差带是指以作为对象点的理论上正确位置(下面称为实际位置)为中心,直径为t 的圆或球体的内
部区域。

全跳动公

全跳动是被测实际要素绕基准轴线作无轴向移动的连续回转,同时指示器沿理想素线连续移动,由指示器在给定方向上测得
的最大与最小读数之差
公差带指的是轴线和基准轴直线一致的,半径方向上间隔t 的2个
同轴圆柱之间的区域。

公差带的定义栏中使用的线粗线或破折线 :形体 一点细线:中心线粗点线 :基准 二点细线:补充的投影面或截面细的实线或破折线:公差带二点粗线:物体在补充的投影面或截面的
投影
跳动公差
用来控制被测实际要素相对于其理想位置的变动量,其理想位置由基准和理论正确
尺寸确定。

圆跳动公

公差带是指中心在垂直于基准轴直线的任意测定平面上,并与基准轴直线一致的,半径方向上间隔t 的2个同心圆之间的区域。

表示圆柱直径的尺寸中如果有公差的记录框时,该圆筒的轴线必须在直径0.08mm 的圆柱内。

该表面必须在间隔0.08mm 的2个平行平面之
间。

任意的轴直角截面的外周,必须在同一平面上相隔0.1mm 的2个同心圆之
间。

对象平面必须在相隔0.1mm 的2个同轴圆柱面
之间。

在平行于投影面的任意截面上,对象轮廓线必须在理论上正确的轮廓线为中心上,直径为0.04mm 的圆形成的2个包围线之间。

图示和解释
对象面必须是指在理论上将中心放到正确的轮廓线上,作直径0.02mm 的圆时,两条包围线之间相夹的区域
指示线箭头表示的面,应平行于已知平面A ,且在指
示线的方向上相隔0.01mm 的2个平面之间。

指示线的箭头表示的圆柱的轴线应在垂直于基准平面A 的、直径0.01mm 的圆
柱内。

指示线箭头表示的面,必须在相对基准平面A ,理论上正确的倾斜40°。

并在指示线箭头方向上相隔0.08mm 的2个平行面之间。

指示线箭头所示的中心面必须是位于与基准中心平面间隔0.08mm 对称的2个
平行平面之间。

指示线箭头表示的点应在以距离基准直线A60mm 及距离基准直线B100mm 的实际位置为中心,并在直径0.03mm 的圆内。

指示线的箭头所示的轴线必须在以基准轴直线A 作轴线的、直径为0.01mm 的
圆柱内。

指示线的箭头所表示的圆柱面半径方向的振荡,是在围绕基准轴直线A-B 旋转一周后,在圆柱表面上的任意点上不能超过0.1mm
指示线的箭头所表示的圆柱面半径方向的振荡,是在围绕基准轴直线A-B 旋转一周后,必须在垂直于基准轴直线的任意测定平面上,不能超过0.1mm 。

相关文档
最新文档
